Как рассчитать объем и высоту колец канализационных колодцев

Классификация и конструкция

По конструкции канализационные кольца могут быть трёх видов:

1. Кольца канализационные с замковым соединением. Такие изделия отливаются с выступом в верхней части и с канавкой по периметру кольца в нижней. При монтаже сборной железобетонной конструкции септика или колодца, кольца соединяются замковым соединением. При этом они гарантированно сохранят первоначальное положение и герметичность.
2. Кольца железобетонные прямые. Они не имеют замкового соединения, поэтому при монтаже конструкции в обязательном порядке должны фиксироваться металлическими скобами и герметизироваться бетонным раствором.
3. Кольца фильтрационные. Кольцо имеет перфорацию по всей площади поверхности, состоящую из равных и равноудалённых друг от друга отверстий. Такие элементы сборной ж/б конструкции используются в канализационных колодцах фильтрационного типа.

Это основные типы колец, но есть и изделия меньшей высоты. Это могут быть регулировочные кольца и доборные элементы, которые позволяют вывести высоту колодца на необходимый уровень относительно грунта. Также есть и кольца с большей толщиной стенки и меньшим диаметром, что позволяет регулировать объем колодца. Доборный элемент полностью повторяет внутренний диаметр основного кольца и позволяет установить смотровой люк на необходимом уровне.

Кольца для выгребной ямы: общая информация

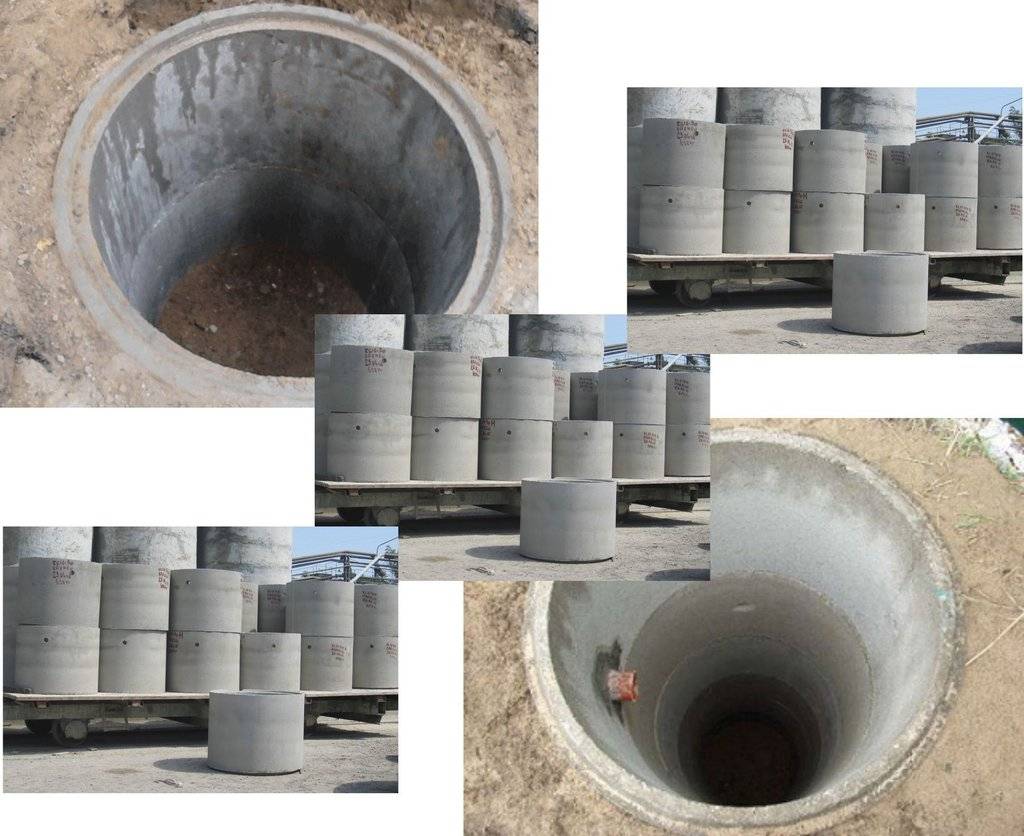

Железобетонные кольца широко применяются для строительства канализационной системы – смотровых колодцев или выгребных ям. Использование колец считается самым простым и удобным способом обустройства системы канализации.

Кольца изготавливаются из арматуры и бетона, они весьма прочные и используются преимущественно для долговечных работ.

Можно выделить два вида колец – еврокольца с замком и обычные железобетонные кольца. Второй тип колец соединяется между собой цементным раствором и железными скобами.

Преимущества использования ЖБ-колец:

• Длительный срок эксплуатации изделия;
• Устойчивы к нагрузкам;
• Не пропускают влагу;
• Простота монтажа и эксплуатации;
• Невысокая стоимость;
• Можно использовать для оборудования системы канализации, небольших тоннелей, линий электропередач и теплосетей;
• Защищают от грунтовых вод.

К недостаткам можно отнести чисто технические аспекты – тяжелый вес ЖБ-колец предусматривает транспортировку в большом автомобиле, а их установка возможна лишь при использовании специальной техники.

Плюсы и минусы

Железобетонные конструкции давно занимают лидирующее положение на рынке стройматериалов, но и при их использовании покупатель должен быть готов к столкновению с некоторыми трудностями. При сравнении с аналогичной продукцией, выполненной из других материалов (пластик, полимерные смеси), можно выделить неоспоримые преимущества:

• пригодность для любых типов сооружений;
• доступность цен;
• большой выбор размерных моделей;
• долговечность и прочность, обеспеченные использованием тяжелого армированного бетона марок 200-500;
• жесткость конструкции, которую можно устанавливать и на нестабильных грунтах;
• простота и скорость монтажа;
• возможность изготовлять комплектующие на месте работ своими руками;
• надежная защита от сезонного вспучивания грунта и от попадания в систему грунтовых вод.

Железобетонные конструкции.

К недостаткам относятся:

• трудности транспортировки;
• габариты и вес, которые требуют при установке использования специальной техники;
• отсутствие мобильности (установленный колодец перенести крайне проблематично).

Выбор конструкции выгребной ямы с учетом схемы канализации в частном доме

Простейшая конструкция без отстойников выглядит как скрытая под землей бетонированная емкость с несколькими дополнениями:

• вентиляционной трубой;
• указателем уровня стоков;
• люка с крышкой. Он используется в том числе для откачки содержимого. В люке может быть установлен насос для канализации, хотя чаще используются насосы ассенизаторских машин.

Чуть более «продвинутый» вариант – септик с гравийным дном. Он приемлем только для тех случаев, когда в слив попадают исключительно органические отходы, без бытовой химии. Тогда естественная фильтрация обеспечивает приемлемый уровень очистки стоков для их безопасного сброса в грунт.

Монтаж канализации в частном доме по двум выше описанным вариантам – простейший и не требует особых затрат.

Немного более сложен вариант с двумя колодцами. Первый – с дном – обеспечивает первичный отстой сливных вод, на его дне постепенно скапливаются твердые отходы, которые надо необходимо выкачивать. После первичного осветления стоки попадают во второй колодец – без дна – откуда через гравийную (гравийно-песчаную) подушку они просачиваются в грунт уже обезвреженными.

Интересно, что при подъеме грунтовых вод уровень второго колодца значительно повышается, что приводит к забросу верхней части его содержимого обратно в первый колодец. С учетом этой особенности объем колодцев рассчитывается со значительным (не менее 30%) запасом по отношению к нормативному. Возможно также не двойная, а тройная фильтрация.

Если устройство канализации в частном доме предполагает активное использование бытовой химии, а также соблюдение норм экологической безопасности, более рационально выполнять разводку канализации через системы многоуровневой очистки.

Ее особенностью является многокамерный септик или несколько установленных друг за другом септиков.

Очистные системы с несколькими уровнями бывают разных типов. Один из популярных вариантов представляет собой два этапа фильтрации – предварительной и с использованием аэробных бактерий.

Для обеспечения нормальной работы канализации в каркасном доме или здании любого другого типа обязательна качественная вентиляция канализации.

Обычно вентиляционный стояк выводится через крышу, при этом соблюдаются нормы на заданную высоту трубы и ее диаметр.

Виды и особенности колодцев

Колодцы канализации для частного домостроения могут быть возведены из различных материалов: бетона, пластика, кирпича. Наиболее часто для их устройства используют кольца из бетона с армированием заводского производства.

Резервуар  из железобетона представляет собой конструкцию, собранную из готовых колец типовых размеров диаметром 0,7, 1, 1,5 либо 2 метра. Теоретически он может быть любой конфигурации, но на практике как правило применяют круглую.

По способу утилизации стоков, колодцы бывают с выпуском в общую сеть горкананализации (если диаметр сети достаточен для приема ваших стоков), с местной утилизацией (впитывающие), либо приспособленные под выкачку ассенизаторской машиной и вывоз за пределы участка. Сооружения второго типа применяются только в случае глубинного залегания грунтовых вод на территории (на уровне не менее 4 м по землей), а если почвенные воды расположены близко к поверхности, то нужно применять герметичный тип колодца с периодической откачкой нечистот. По нормативам канализационный колодец нужно размещать на расстоянии не менее 5м от фундамента  здания, а впитывающий тип конструкции – на расстоянии не менее 10м от жилых построек. При наличии на участке источника питьевой воды (скважина либо родник), расстояние от него до канализационного резервуара  должно быть не менее 50 м.

Выпуски канализации от туалетов должны быть диаметром не менее 100мм, если же выпуск только от кухни, то достаточно диаметра 50мм.

Для вычисления объема колодца используют величины расхода воды. По нормам отведено 150-170 литров воды в сутки на 1 человека (при отсутствии ванны) и 230-250 л, если установлена ванна. При составе семьи из 4 человек (2 взрослых и 2 ребенка)  суточная норма расхода воды будет составлять ориентировочно 1 м3 (600 — 1000 л). На неглинистой почве рассасывающий колодец с дном площадью 1м2 способен поглотить 1 м3 сточной воды. Для обеспечения запаса  суточную норму надо умножить на 3, соответственно, для семьи из 4 человек объем котлована под колодец должен быть 3 м3. Рабочий объем емкости из бетона считается от низа сливной трубы, которая должна быть заглублена не менее, чем на 0,7 м. Также в канализацию можно подвести дренажную трубу на такой же глубине залегания.

При выкапывании котлована надо учитывать, что на дно необходимо насыпать песчано-щебеночную подушку толщиной слоя 30-40см для фильтрации канализации. Соответственно глубина выкапывания увеличится  на данную величину. Глубина установки резервуара должна быть ниже уровня промерзания грунта для того, чтобы стоки приходящие в колодец по трубе, не замерзали в холодный период года. Эта величина определяется из нормативов в зависимости от климатического района, в котором расположен объект строительства.

Виды бетонных колодезных колец

Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:

• КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть:
  • обычные с ровным краем, стандартной толщиной стенки;

  • со сформированным выступом — для замкового стыка;

  • усиленные — с большой толщиной стенки для случаев глубокого заложения;
  • армированные — с введенной арматурой.
• КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.
• КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.
• КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.

По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.

Плиты для перекрытия и основания

Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:

• ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.

• ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.

• ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
• ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.

Стандартные размеры для плит

Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.

Как выбирать размер

Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.

Размеры колодезных колец всех типов должны совпадать

Если говорить про питьевые колодцы, их собирают из КС диаметром от 100 мм (КС-10) до 150 мм (КС-15). Кольцо с дном или донную плиту не ставят — требуется открытый доступ к водоносному слою. При сборке колодца для стоков, отстойника иди септика, нижнее звено лучше брать сразу с дном — и монтаж проще, и герметичность обеспечена. Еще вариант — донная плита и на нее установленное кольцо КС или КО. КО ставят, если есть необходимость в утяжелении нижней части.

Что делать если из колодца уходит вода?

Методов восстановления уровня воды в колодце сегодня немного, но они дают хороший результат и с успехом применяются уже не одно десятилетие.

В первую очередь речь идет о чистке колодцев. Если этого не делать, вода не только портится, но и может убывать.

Если уровень воды упал уже после чистки, должна проводиться докопка колодца, подразумевающая его углубление с помощью дополнительных колец. Если кольца в колодце имеют диаметр 1 метр, то их дополняют изделиями с диаметром в 0,8 м. В тех случаях, если колодец построен на песчаном грунте, его углубление можно выполнить с помощью стандартных колец КС-10-9.

Является обеспечение нужного уровня поступления воды. Каждое сооружение имеет свои индивидуальные особенности и характеристики. Даже при рытье и строительстве колодцев в нескольких метрах друг от друга вода в них может поступать с разной скоростью. Опытные специалисты четко определяют особенности водоносных слоев в зависимости от грунта и потока жидкости.

Монтаж колодца без посредников

Заказ обустройства системы канализации загородного дома фирме — самый простой вариант. Но при этом стоит понимать, во сколько обойдется такое удовольствие. Канализация на основе одного или нескольких колодцев-отстойников, сделанных из бетонных колец, может быть смонтирована своими руками.

Экономическая выгода от такого мероприятия подкрепляется еще рядом положительных моментов:

• применяя железобетонные элементы, обладающие низким коэффициентом влагопоглощения, можно добиться идеальной герметичности;
• емкости из бетонных составляющих долговечны;
• по своим эксплуатационным характеристикам бетонные кольца превосходят кирпичную кладку и их можно применять, если на участке наблюдается высокий уровень грунтовых вод;
• фильтрационные емкости из железобетонных конструкций не требуют особенного ухода, расходы на содержание минимальны.

Самым значительным недостатком колец является их вес, что требует применения специальной техники для монтажа.

Обустройство ямы

Для приема и очистки сточных вод самой простой септической емкостью будет выгребная яма. По исполнению она может быть герметичной либо негерметичной. Определяется это по количеству стоков и числа жителей, постоянно пользующихся системой водоотведения. Если объем стоков не более чем кубический метр, используют негерметичную конструкцию.

Дном является грунт, исполняющий роль фильтра. Если объем стоков большой, то рекомендуется применять герметичный септик, так как почва не в состоянии будет отфильтровать сбросы

Также важно позаботиться о создании гидрозащиты, если на месте монтажа высокий уровень грунтовых вод

Расчет объемов земляных работ

Объем траншеи (V) = м3

Площадь поперечного сечения (F) = м2

Объем траншеи (V) = м3

Площадь поперечного сечения (F1) = м2

Площадь поперечного сечения (F2) = м2

#3. Траншея с откосами на спланированной местности

Объем траншеи (V) = м3

Площадь поперечного сечения (F) = м2

Внимание: если вы задаете вид грунта, то программа сама высчитывает размер a2 (по коэф. m из таблицы в конце страницы)

Если же вам надо вписать свое значение размера a2, то выберите вид грунта «расчет по размеру a2«.

#4. Траншея с откосами, с перепадом высот

Объем траншеи (V) = м3

Площадь поперечного сечения (F1) = м2

Площадь поперечного сечения (F2) = м2

Внимание: если вы задаете вид грунта, то программа сама высчитывает размер a2 (по коэф. m из таблицы в конце страницы)

Если же вам надо вписать свое значение размера a2, то выберите вид грунта «расчет по размеру a2«.

Уклон откосов в данном расчете принят одинаков по всей длине траншеи.

Объем котлована (V) = м3

Площадь в плане (F) = м2

Расчет объема резервуаров

Одним из ключевых условий бесперебойной работы очистного сооружения является грамотный расчет его объема.

Чтобы правильно рассчитать объем септика, необходимо ориентироваться на три параметра:

• Количество людей, которые живут в доме постоянно.
• Суммарный суточный объем канализационных отходов на одного человека.
• Промежуток времени, за который органические вещества успевают полностью переработаться.

При расчете берут за основу, что среднесуточный объем стоков на одного домочадца составляет 200 литров. А на переработку органических веществ внутри очистного сооружения в среднем уходит до трех суток.

При расчетах стоит также брать дополнительный запас в 15-20%. Он позволит избежать перелив нормы в случае временного увеличения числа домочадцев и пребывания в доме гостей в течение нескольких дней.

Так для семьи из четырех персон потребуется сооружение вместительностью 200 л х 3 сут. х 4 чел. = 2,4 куб. м. Округляем значение и получаем, что для семьи из 4-х персон нужен септик вместительностью 2,5-3 л.

Плюсы и минусы

Преимущества и недостатки у материала есть. Они важны на момент выбора. Предлагаем ознакомиться сначала с достоинствами:

Высокая скорость выполняемых работ. Например, вы решили обустроить сливную яму. Ранее для и ее устройства было необходимо выкладывать прямоугольное основание и стены из красного кирпича. Это уходило время, при условии, что вы работаете в одиночку. Сейчас, вы купили железобетонные кольца, наняли манипулятор, подготовили отверстие в земле при помощи экскаватора, доставили содержимое и произвели монтаж. На это уйдет не более 3 часов. Устойчивость к влаге. Именно это и делает железобетонные кольца максимально выгодными для частных лиц и компаний. С их помощью обустраивают целые тоннели под землей, где потом прокладывают коммуникации. Используют колодезные кольца для обустройства септика, а также для приямка в скважине

Здесь оборудование и общее содержимое внутреннего объема будет защищено от грунтовых вод, что важно при эксплуатации. Долгий срок эксплуатации

Даже если ваш септик постоянно будет содержать в себе воду, и вы не будете выкачивать ее в короткие сроки, ее переживайте, это нисколько не отразится на состоянии бетона

При качественном бетоне, герметичность сохраняет свои стопроцентные значения. Доступная цена. Несмотря на ряд значимых преимуществ, за небольшие деньги вы сможете купить этот материал. Доставка тоже обойдётся недорого, поскольку аренда исходит из количества затраченных часов.

Среди недостатков хотелось бы выделить необходимость дополнительной герметичности шва. Как бы там ни было, одно кольцо укладывается на другое, и чтобы снизить уровень подтекания шва, его необходимо герметизировать. Герметизация необходима как изнутри, так и снаружи, где последнее предполагает укладку и дополнительную разработку грунта с целью получения доступа.

Для герметизации используется битум, а также каждый из швов необходимо промазывать цементом или клеем. Это позволит кольцам лучше сцепиться друг с другом. Последнее не даст возможности им сместиться в процессе эксплуатации под внутренним давлением воды.

Еще одним минусом можно считать то, что кольца поставляется без входных отверстий. Эти отверстия могли бы использоваться для укладки коммуникационных труб и кабеля. Их придется проделывать самому уже после монтажа всех ячеек блока. Монтируя трубы и части системы слива/перелива в септике, изделия из пластика необходимо фиксировать монтажной пеной.

Инструкция к онлайн калькулятору по расчету объема и стоимости колодца

Значения размеров заполняйте в метрах:

H – глубина колодца, зависит от его назначения: ревизионный (для установки приборов контроля и учета, арматуры, эксплуатации сети) или водоснабжающий. Глубина ревизионного колодца, как правило, определяется глубиной залегания коммуникаций в соответствии со СНиП 2.04.03-85. H колодезя обеспечивающего водой определяется тем, насколько глубоко залегает водоносный пласт в районе Вашего участка. Узнать этот параметр точно возможно с помощью геоморфолога (это специалист по рельефу поверхности) или разведывательного бурения, однако для определения примерной стоимости копки колодезя достаточно поинтересоваться у соседей, какой глубины их колодцы. Зачастую вода, пригодная для хозяйственных нужд (полив, стирка) находится на глубине до 15 метров под землей, а для питья и приготовления пищи – глубже

Важно: питьевая вода – должна соответствовать требованиям ГОСТ 2874-82 и СанПиН 4630-88

D1 – верхний диаметр колодца, этот размер определяется тем, какие бетонные кольца вверху колодца Вы будете использовать. Параметры колец регламентируются ГОСТ 8020-90, а также ДСТУ Б В.2.6-106:2010 (от 0,7 м до 2 м). Для канализационного коллектора следует выбирать диаметр больше (2 м вариант часто является оптимальным). Это способствует хорошему дренажу сточных вод. Для газопроводных и электромонтажных магистралей диаметр колодца выбирают исходя из удобства монтажа и надежности защитной конструкции. Для водоносного колодца предпочтительный небольшой диаметр (до 1 м), поскольку в таком случае уровень воды будет значительно выше и ее легче будет достать. Однако слишком малый размер затруднит  чистку обслуживание.

D2 – нижний диаметр, зависит от используемых колец в донной части колодца.

Если диаметр колодца одинаковый вверху и у дна, введите равные значения для D1 и D2.

Также укажите стоимость выполнения земляных работ за 1 кубический метр, цену вывоза грунта (за 1 м3) в Вашем регионе и нажмите «Рассчитать».

В результате калькулятор высчитает объем колодца (т.е. сколько кубометров земли нужно вынуть для достижения водоносного горизонта), стоимость копания колодца, вывоза грунта и итоговую стоимость указанных работ. Такие данные позволяют оценить реальный уровень финансовых затрат на сооружение колодца и привлечь необходимое количество техники и рабочих для получения хорошего результата. Кроме того, при эксплуатации колодца необходимо его периодически дезинфицировать (желательно 1 раз в год). Посчитав кубатуру колодца легко рассчитать правильное соотношение антибактериальных и обеззараживающих реагентов.

Какой должна быть глубина канализационного колодца

Говоря о глубине канализационного колодца, следует брать за основу его объем, который рассчитывается очень просто — методом перемножения количества жильцов дома; объема воды, расходуемой человеком в сутки и цифры 3 или 15 (количество суток).

Здесь 3 – это для септиков, работающих по переливному принципу, 15 – для накопительных колодцев, откачка которых производится при помощи ассенизаторской машины.

Глубина канализационного колодца

Важно помнить, что глубже 3 метров делать колодец настоятельно не рекомендуется, потому как в противном случае будет затруднена его чистка. Если колодец без дна, то его дренажный слой должен находиться на расстоянии 1 метра от максимального уровня грунтовых вод

Глубина канализационного колодца

Теперь рассмотрим формулу расчета высоты колодца. Для этого нам нужно знать его радиус и объем.

Например, если объем должен быть примерно 4,42 м 3 , радиус колодца 0,75 м, то высота колодца составит 2,5 м.

Цифра была получена методом деления объема емкости на радиус в квадрате и на постоянную величину = 3,14.

Установка бетонных колец

Для вертикальной установки бетонных колец в землю применяют машинные и ручные методы, существующая спецтехника позволяет проделывать в грунте круглые отверстия под любой стандартный наружный диаметр колодца — для этого используются специальные буры или насадки в виде горизонтальных ножей. Домовладельцы, которым не по карману заказ специальной техники, нередко обращаются к услугам частных мастеров (шабашников) которые монтируют бетонные колодцы для канализации ручным методом.

При проведении работ применяются две технологии: в первом случае вырывают глубокую яму и опускают в нее кольца, используя лебедку или удерживая их руками с помощью веревок, привязанных к монтажным крюкам. Второй метод состоит к установке кольца на его рабочее место и выкапывании земли изнутри, при этом по мере углубления изделие опускается вниз под собственным весом.

На индивидуальных участках бетонные колодцы обычно ставят после септика, используя их для дренажа (отвода) очищенных стоков глубоко под землю, поэтому перед началом работ приобретают крупнозернистый, мелкозернистый песок и щебень, которые служат фильтрующей подушкой для отводимых стоков. Обычно канализация из ЖБ колец для дренажа на участке имеет невысокую глубину — для ее устройства понадобятся два или три кольца без дна, верх можно накрыть крышкой с люком.

Рис. 8 Опорные и доборные кольца ЖБИ для канализации — прайс-лист

Самостоятельное устройство колодца канализации из бетонных колец ручным методом проводят по следующей технологии:

• Прорывают шахту нужной глубины одним из описанных выше методов, их можно совместить, вырыв снаружи яму высотой одного кольца, а после его установки на место, далее копая землю изнутри — элемент начнет опускаться под собственным весом. При проведении работ обязательно отслеживают вертикаль подвешенным снаружи отвесом или строительным уровнем. Глубина дренажного колодца определяется индивидуально и зависит от трудоемкости проводимых работ (важен вес кольцевых элементов), финансовых средств, обычно количество бетонных колец не превышает трех при стандартной высоте 890 мм, диаметр бетонного кольца выбирают 1000 или 1250 мм.
• Для вкапывания колодцев удобнее использовать изделия с замком и металлическими ушами, за которые цепляют веревки, после установки первого элемента уши обрезают, и на него помещают следующий. При замковом соединении между кольцами не помещают какие-либо материалы, если торцы плоские, их устанавливают на цементно-песчаный раствор.
• После монтажа бетонного колодца на дно насыпают мелкозернистый, крупнозернистый речной песок (толщина подушки около 300 мм) и щебень (слой не менее 400 мм), в боковой стенке пробивают перфоратором отверстие, устанавливая в него наружную канализационную трубу, щели замазывают цементным раствором.
• Зарывают кольца под канализацию вручную поднятой землей, поверх проема помещают круглую плиту с люком, который закрывают легкой полимерной крышкой.

Рис. 9 Установка бетонных колец для канализации — основные этапы

Методика расчета

По глубине канализационные колодцы делают обычно от 2,5 до 3м. С вычетом 70 см от низа сливной трубы, получаем в чистоте 2,3 м рабочей глубины.

Объем колодца равняется произведению площади его дна на высоту:

V= Sхh

Площадь круга вычисляется по формуле S = πR2, соответственно,

V=2,3 м х 3,14хR2= 3 м3

Из этого следует, что радиус (R)  в данном случае будет равняться 0,65м, соответственно требуемый диаметр будет в 2 раза больше – 1,3 м.

Затем округляем полученное число в большую сторону до ближайшего значения стандартного типового размера, получаем – 1,5м. Следовательно, для устройства колодца глубиной 2,3м и рабочим объемом 3 м3, понадобятся типовые кольца из железобетона заводского изготовления  диаметром 1,5м.

На сегодняшний день в интернете предостаточно сайтов, предоставляющих онлайн калькулятор для расчета диаметра трубопровода и  объема котлована  колодца канализации. Для того чтоб выполнить расчет,  в соответствующее поле калькулятора достаточно ввести значения внутреннего и внешнего диаметра бетонных колец, а также общую высоту тела колодца в метрах. Если вы решили остановиться на возведении кирпичного колодца, то в сети также можно найти сайты предоставляющие бесплатный калькулятор для расчета количества кирпича. Также на онлайн калькуляторе можно рассчитать объем бетонного кольца, расход на него бетона и арматуры, включая общую стоимость затрачиваемых материалов.

Подбор нужного диаметра колодца из пластика осуществляется по такой же методике,  как  было описано выше. Под емкость из пластика устраивают котлован нужного объема, дно которого застилается щебеночно-песчаной подушкой. Пластиковые резервуары можно приобрести в монолитном и сборном исполнении. Одним из преимуществ их перед бетонными является широкая линейка выпускаемых моделей различных диаметров.

Процесс монтажа

До того, как приступать к монтажу, желательно рассчитать вес бетонного кольца (1 метр колодца сколько равен или просто суммировать вес всех элементов, входящих в конструкцию). Как правило, кольца и другие детали монтируют с использованием спецтехники – вручную все это устанавливать достаточно трудно, но возможно.

Как осуществляется монтаж колец:

• Выбор места – дренажные системы и водопроводные колодцы, канализационные конструкции не устанавливают рядом с жилыми домами, огородами. Есть определенный стандарт, которому нужно следовать. Чем дальше будет установлен колодец от всех объектов, тем лучше, но не ближе 5 метров к жилым домам и сооружениям. Кроме того, в выбранном месте нужно исследовать грунт на предмет залегания вод. Также заботятся о том, чтобы к месту свободно могла подъехать техника обслуживающих служб.
• Рытье котлована – лучше с использованием техники. Яму копают на глубину высоты всех колец, на ее дно засыпают несколько слоев песка и щебня (общей толщиной минимум 50 сантиметров), трамбуют.
• Монтаж дна может осуществляться двумя способами: либо с использованием колодца с глухим дном, либо с установкой плиты днища, а на нее уже сквозного кольца. Далее устанавливаются кольца одно на другое (желательно с привлечением крана), стыки тщательно замазываются раствором, закрепляются металлическими скобами.
• Подводка коммуникаций, соединений, всех систем и т.д., после чего котлован засыпают, кольца накрывают верхней плитой, монтируют люк.

Размеры железобетонных (ж/б или жби) колодезных колец. Таблицы согласно ГОСТ. Технические характеристики

Обустройство канализации и колодца – это обязательное условие в частной и многоэтажной застройке. К таким сооружениям предъявляются определённые требования, поэтому они должны полностью соответствовать санитарно-гигиеническим нормам. Кроме того, устраивая колодец очистную систему для загородного дома, любой человек рассчитывает, что сооружение прослужит не один десяток лет, служа верой и правдой.

Поэтому оптимальным решением при выполнении таких работ будет установка бетонного кольца. Это изделие из прочного и долговечного материала, способное прослужить практически вечно, при условии, что кольцо правильно подобрано, монтаж выполнен с соблюдением всех требований. Поэтому имеет смысл рассмотреть особенности бетонных колец, разобраться в размерном ряде и способах установки.

Вопросы и ответы

Как всегда, формальные требования создают несколько неполное впечатление о продукции, которая ими стандартизируется. Давайте соберем воедино типичные вопросы, которыми задаются потенциальные покупатели обсуждаемых нами изделий. (См. также статью Полимерные кольца для колодца: особенности конструкции.)

Размеры

Каким может быть диаметр колец? Диаметр колодезного кольца варьируется от 60 до 250 сантиметров.

На фото — КС-25-12. Диаметр — 2,5 метра.

Минимальная высота колодезного кольца составляет всего 150 миллиметров (к примеру, для КС-7-1,5). Максимальная — 3,5 метра (КС-7-3). Однако наибольшим спросом пользуются изделия высотой 90 — 100 сантиметров.

Каков объем воды в колодезном кольце? Объем цилиндра равен произведению квадрата его радиуса на высоту и на число «пи». Таким образом, для самых ходовых колец с внутренним диаметром 1,5 метра и высотой 0,9 метра внутренний объем составит (0,75^2) х 0,9 х 3,1415 = 1,6 кубометра.

Чтобы получить объем колодезного кольца в литрах, достаточно умножить это значение на 1000: 1,6 х 1000 = 1600 л.

Формула расчета объема цилиндра. R — его радиус, H — высота.

Виды

Всегда ли эти изделия представляют собой обычный толстостенный цилиндр? Вовсе нет.

В прайс-листах производителей можно обнаружить следующие их разновидности:

Кольцо для колодца с замком (с четвертью) — изделие с пазом и выступом на верхнем и нижнем торце соответственно. Конструкция позволяет избежать поперечного смещения элементов колодца и существенно упростить его герметизацию.

Замок предотвращает смещение элементов колодца при любых подвижках грунта.

Изделия с днищем предназначены для монтажа колодцев при высоком уровне грунтовых вод, когда дренирование через пол может привести не к осушению колодца, а к его заполнению.

• Так называемые доборные — это все изделия высотой менее 40 сантиметров. Они применяются при нестандартной высоте или глубине создаваемой конструкции (некратной высоте одного большого кольца).
• Перфорированные — имеющие в стенках большое количество отверстий. Их назначение — эффективный дренаж очищенных стоков в грунт. Область применения вполне предсказуема: из них строятся фильтрующие колодцы локальных очистных сооружений.

Эти изделия способны многократно ускорить строительство септика.

Прайс

Сколько стоит колодезное кольцо? Разумеется, цена зависит от его размеров и формы.

Приведем несколько примеров из найденного на просторах всемирной сети прайс-листа.

• КС-7-6 (диаметр 70, высота 60, обычное стеновое кольцо) — 850 рублей.
• КС-20-9 (200х90 см) — 4500 рублей.
• КС-15-10ч (150х100 см, с замком) — 3750 рублей.
• КЦД-15-9 (150х90, с дном) — 4650 рублей.
• КЦД-20-10ч (200х100 см, с дном и замком) — 18000 рублей.

КЦД-20-10ч с указанными основными размерами.
