Обратный клапан для естественной вентиляции квартиры и дома

Проделывание отверстия в стене без специнструмента

Перед непосредственным процессом проделывания отверстия проводится разметка, призванная обозначить его точные границы и позволяющая представить, как будет смотреться вентиляционный клапан в стене.

Проводится она при помощи карандаша или мела. На плоскость наносится круглый рисунок, полностью совпадающий по своей форме с воздуховодом, но на 0,5-1,0 см шире его. Этот зазор необходим для того, чтобы патрубок оптимально лег в полученное отверстие, не зацепившись или порвавшись в процессе прокладки.

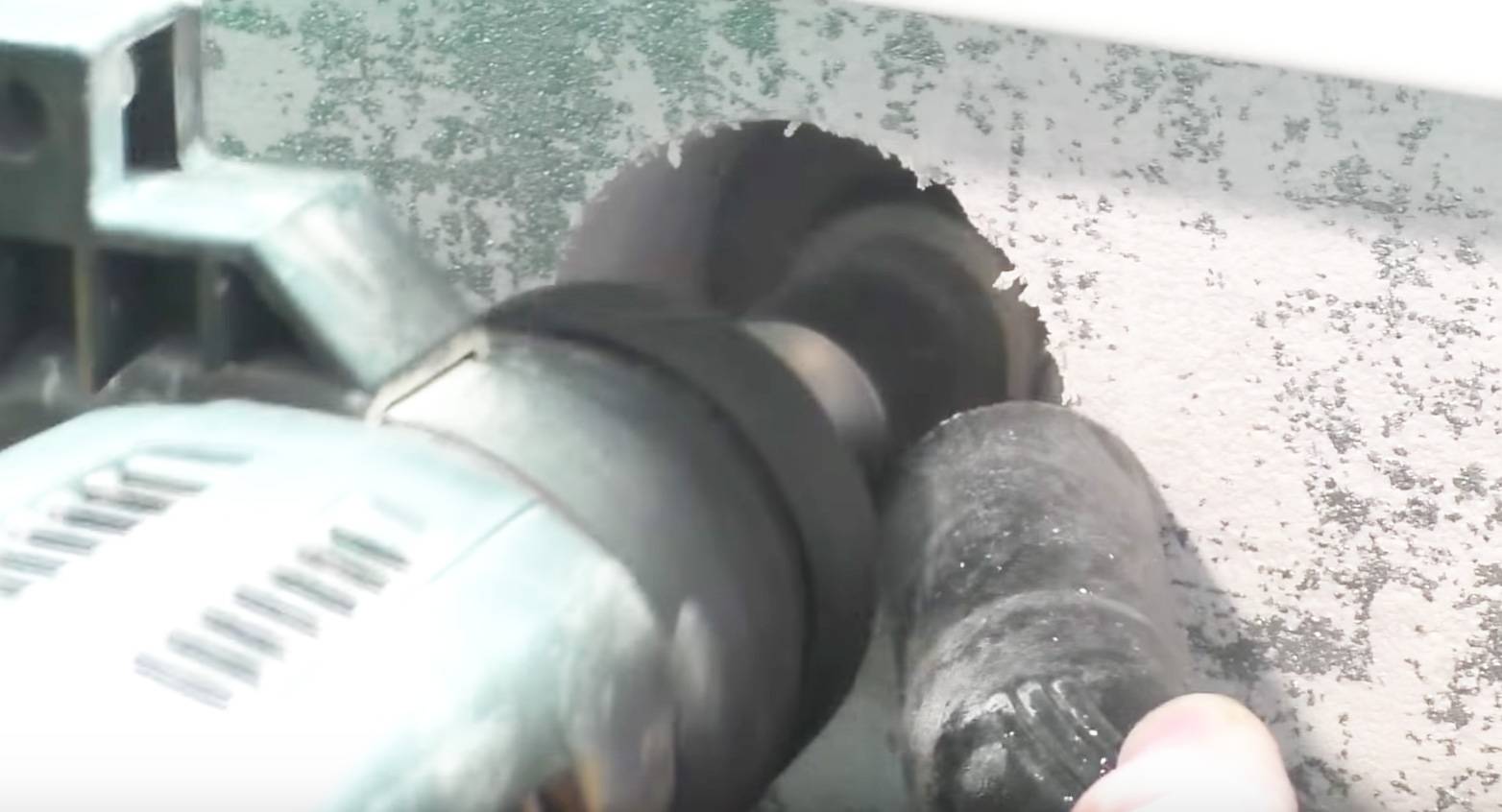

Проделывание отверстия может осуществляться при помощи любого подручного инструмента в зависимости от материала поверхности. Наиболее простым способом его создания служит использование специального широкого алмазного бура, который легко и быстро проделает дыру нужного диаметра в бетонной или кирпичной стене.

При отсутствии подобного спецоборудования сделать ее можно при помощи обыкновенной ударной дрели. В таком случае процедура ее проделывания состоит из следующих этапов:

  • Берется дрель с узким сверлом, которое вкручивается согласно разметке в бетонную поверхность. Сверлить отверстия необходимо максимально глубоко, а расстояние между ними должно быть 1-2 см. При этом сверло лучше взять победитовое с небольшим наконечником, предназначенным как раз для работы с кирпичом и бетоном.
  • Отверстия насверливаются по всему диаметру разметки. При этом чем длиннее сверло, тем сильнее оно зайдет в стену и сделает канал глубже. Максимальным диаметром сверла считается 6-8 мм.
  • Между отверстиями вставляется зубило, которое забивается максимально глубоко в стену. Таким образом, соединяются все отверстия до тех пор, пока кусок бетонной стены не вывалится наружу.
  • В том случае если дыра не получилась сквозной необходимо повторить предыдущие действия. Стенки готового отверстия еще раз проходятся зубилом, дабы дополнительно подравнять его и устранить все неровности.

Подобный порядок действий соблюдается исключительно при работе с дрелью. Наличие перфоратора и длинного сверла дает возможность существенно упростить процедуру проделывания отверстия.

Однако, даже не имея спецоборудования сделать его можно, хотя на это и придется потратить куда больше времени.

Обратный клапан на вентиляцию – для чего нужен и как работает

Суть подобного устройства такова: находясь в открытом положении клапан пропускает беспрепятственно воздух из помещения наружу. Но при этом, стоит потоку устремиться в обратном направлении, устройство срабатывает, перекрывая путь внутрь. Суть работы его достаточно проста. Лепесток расположен внутри таким образом, что поток может пройти в одном из направлений. В случае возврата воздух сам и закрывает себе путь, повернув этот лепесток поперек трубы.

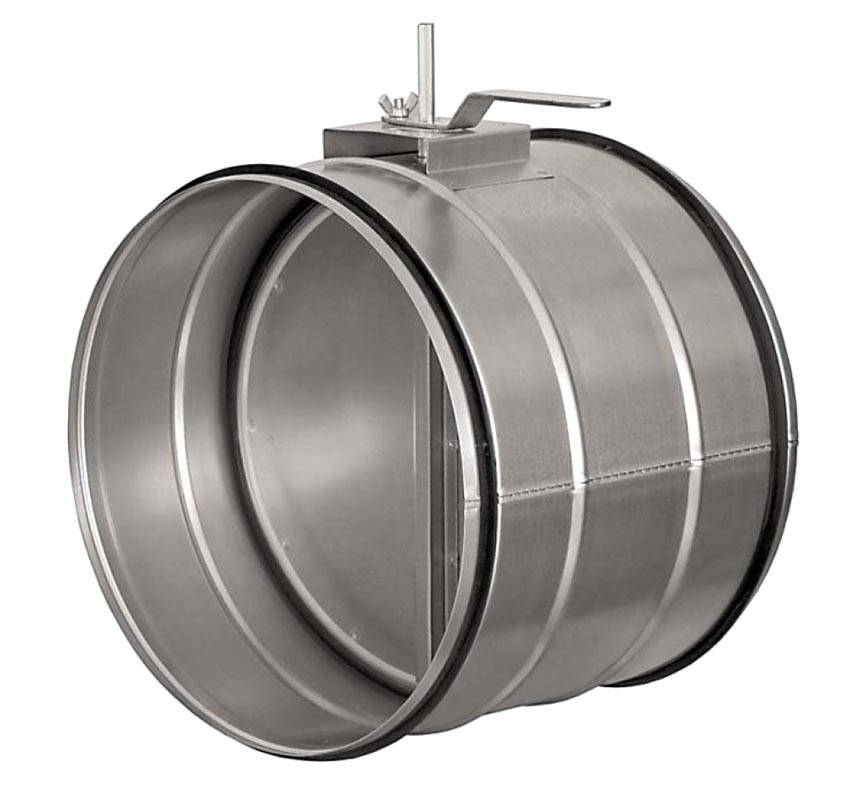

Механическая регулировка позволяет убавить приток или отток воздуха

Дополнительное преимущество подобных устройств в возможности регулировки скорости воздушного потока, который сквозь него проходит. Но основное, для чего нужен обратный клапан для вентиляции – это, конечно же, не допускать потоки холодного воздуха через шахты в квартиру. Хотя многие и недооценивают его необходимость. Можно привести пример. В соседней квартире происходит утечка газа. А при этом воздух от них обратной тягой приходит к Вам. А при том, что газ, в основном, сейчас везде природный, а не сжиженный, запаха он не имеет. Вряд ли найдется человек, желающий попасть в подобную ситуацию.

А теперь, разобравшись с функцией подобного устройства, для чего оно нужно и как действует, имеет смысл перейти ких типам и видам, которые представляет производитель на прилавках магазинов.

Изготовление клапана для притока воздуха своими руками: пошаговая инструкция

Наряду с покупными вариантами вполне реально изготовить устройство своими руками. Конструкция устроена очень просто и состоит из 4 элементов:

  • труба;
  • решетка;
  • оголовок;
  • теплоизолирующий слой.

Соответственно, понадобится пластиковая труба с решеткой, утеплитель и сам корпус с клапаном. Следует ориентироваться на стандартный диаметр готового изделия в пределах 120-130 мм. При этом для условий холодного климата лучше выбрать диаметр еще меньше (не более 100 мм).

Схематично вся последовательность действия представлена на рисунке.

  • В трубу вставляется утеплитель. Он должен составить не менее трети от все длины – укладывается со стороны комнаты.
  • Решетка одевается на нее снаружи – главное требование, чтобы она полностью перекрывала трубу.
  • На комнатную часть одевается оголовок, монтаж осуществляется по той же технологии.

Принцип работы обратного клапана

Конструкция клапана представляет собой защитное устройство для предотвращения появления обратной тяги вентиляции в квартире. Пропуская приток свежего воздуха в нужном направлении, клапан тормозит обратное движение потока.

Главное преимущество конструкции заключается в ее автоматическом срабатывании.


Отсутствие обратного клапана приведет не только к загрязнению помещения отработанным воздухом, попаданию внутрь пыли и насекомых, но и приведет к появлению сквозняков

В системах вентиляции клапан препятствует попаданию воздуха из общего вентканала в отдельные комнаты. Такие конструкции работают в системах, как с естественной, так и с механической тягой.

Подобные ситуации могут возникнуть вследствие появления следующих проблем:

  • неправильная установка вытяжной трубы;
  • недостаточное поступление свежего воздуха в систему;
  • установка принудительной вентиляции в одной из квартир;
  • неисправность обратного клапана.

Главным конструктивным элементом обратного клапана является затвор. При правильной установке клапана, затвор должен открываться под давлением воздушного потока только в одном направлении.

При движении воздуха не из комнаты, а внутрь нее, затвор автоматически закрывается.

Виды обратных клапанов, его устройство и принцип работы

Устройство обратного клапана простое. Есть седло с некоторым заужением и запорный элемент. При «правильном» потоке, запорный элемент оттесняется от узкого места. Как только направление меняется, он прижимается к седлу, перекрывая проход. На корпусе, кстати, должна быть стрелка, которая указывает «правильное» направление движения воды.

Как устроен и как работает обратный клапан на воду

В основном, обратные клапаны различают по типу запорного элемента. Он может быть:

  • шарового типа (шариковые);
  • тарельчатого;
  • дискового;
  • лепесткового или двустворчатого.

В шаровом кране шарик находится «в свободном плавании». Он ничем не крепится, переносится водой. Вполне надежная система. Вот только он не всегда достаточно плотно перекрывает седло, так что применяется довольно редко.

Виды обратных клапанов на воду

Тарельчатые могут быть подъемные или поворотные. Поворотные, также как и шариковые, открываются и закрываются под воздействием потока воды.  Подъемные имеют подпружиненный шток. В «нормальном положении» проход закрыт, когда появляется напор воды, он отжимает пружину, оттесняя запорный элемент вверх.

Самый распространенный в домашних системах водоснабжения — дисковый обратный клапан. Отличается тем, что арматура этого типа может иметь небольшие размеры. А конструкция проста и надежна. Запорный диск ставится поперек потока, пружиной он прижимается к седлу. Вода отжимает пружину, освобождая себе путь.

Обратный клапан — это устройство для предотвращения обратного движения транспортируемой среды

Есть еще двустворчатый клапан для воды. Его запорный элемент состоит из двух половинок диска (лепестков), которые закреплены на оси. Отсюда еще одно название этой модели — лепестковый. Пружинами они удерживаются в закрытом состоянии. Поступающая в водопровод вода отжимает их назад, складывая и прижимая друг к другу. Этот тип оказывает наименьшее гидравлическое сопротивление. В некоторых случаях (при большой протяженности всасывающей линии) это может быть важным.

Где установить приточный клапан

Существует три основных варианта для монтажа приточного клапана:

  1. Над источником тепла. В этом случае наружный воздух попадает в комнату уже подогретым, а также стимулируется его конвекция.
  2. На высоте 2/3 от окна, что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направлена к потолку, где она смешается с теплым комнатным воздухом.
  3. В местах с повышенной сыростью. Это может быть угол дома, уже начавший покрываться плесенью.

Стеновые проветриватели устанавливают не только в стенах частных домов, но и используют для улучшения приточной вентиляции в квартире. Часто их ставят на нижних этажах многоквартирных домов – лучшим местом будет пространство между подоконником и радиатором.

Востребованы эти устройства в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.

Проветриватель или приточное вентиляционное устройство можно установить на любых стенах. Клапан не затрагивает конструкцию стен и не уродует внешний вид фасада

Ошибочно думать, что установив один клапан, вы решите проблему с недостатком чистого воздуха. Это возможно только в том случае, если в его конструкцию включено устройство для принудительной вентиляции. Когда этого нет, воздухообмен происходит в результате разности давлений внутри помещения и снаружи.

Один стеновой клапан при перепаде давления в пределах 10 Па, которое наблюдается в нормальных условиях, обеспечивает поступление до 30 мᶾ/ч. Это является нормой для одного человека.

При большей разности давлений, увеличивается и объем воздуха, попадающего в комнату. Поэтому, для достижения нужного эффекта придется устанавливать еще один клапан дополнительно или принудительное вентилирование.

Производят и приточные клапаны, которые встраивают в вентиляционные шахты. Обычно это делают в санузле, в ванной, кухне. Перед их монтажом следует протестировать тягу. Для этого проверяют наличие притока воздуха при открытой форточке, при помощи зажженной спички, поднесенной к отверстию.

Если окажется, что существующая вентиляция функционирует плохо, то и установленный в стене приточный клапан не будет гарантировать поступление свежего притока в том объеме, на который он рассчитан

Эти ручные способы проверки могут не сработать в жаркое время года. Разогретый летним солнцем воздух становится более тяжелым, чем во время прохлады. Из-за этого давление в вентиляционном канале снизится и даже при удовлетворительно работающей системе, пламя или лист бумаги не будут притягиваться.

Кроме того, стоит учесть следующие правила:

  1. Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга. Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.
  2. Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.

При выборе на фасаде места установки клапана, нужно учесть, куда эта стена направлена. Лучше, когда забор воздуха происходит не со стороны улицы, где наблюдается активное движение транспортных средств, а со двора.

Разные виды обратных клапанов

Устройства с механическими и электрическими приводами

В этом клапане по контуру установлен нагревательный элемент. Он обеспечивает сохранение работоспособности в условиях повышенной влажности, низкой температуры

В настоящей статье рамки исследования ограничены бытовыми моделями. Эти изделия не надо подключать к источникам электропитания. Их монтаж не вызовет затруднений у рядового пользователя.

Мембранная конструкция: просто и дешево

Самодельное устройство, блокирующее перемещение воздуха в одном направлении

Принцип действия мембранного обратного клапана не сложно понять, изучив это фото. Здесь рабочее отверстие закрыто гибкой полимерной пленкой, плотно прилегающей к основе при соответствующем направлении потока. Выбирают гибкий, но достаточно прочный материал. Подобрав правильно жесткость, можно установить необходимый уровень чувствительности. Такой накладкой можно оснастить действующую систему (вентилятор, решетку). Здесь отсутствуют механические части и сложные механизмы, что подразумевает надежность и долговечность.

Эта «бабочка» не летает, но выполняет свои функции безупречно в любом положении

Фото серийного обратного клапана «бабочка»

Здесь основные функции выполняют лепестки, закрепленные на центральной оси. Они прижаты пружинами, поэтому для открытия канала требуется значительное усилие. Такие изделия устанавливают в системах принудительной вентиляции. Некоторые модели оснащают специальными устройствами для регулировки пружин (увеличения/уменьшения сил действия).

Данная модификация изготовлена из оцинкованной стали. Она устойчива к процессам коррозии, весит немного. На поверхности одной пластины закреплен мягкий демпфер, который предотвращает сильные удары и шумы.

Секторный аналог из пластика, установленный за крыльчаткой электровентилятора

Особенности лепестковых клапанов

Тут заслонка опускается вниз без специальных пружин и внешних грузов

Простая конструкция клапана обратного лепесткового для вентиляции – одно из основных преимуществ изделий этой категории. Створка опускается вниз под действием силы тяжести. Ее сравнительно небольшой вес не создает большого сопротивления потоку воздуха, поэтому допустима установка в системах естественной вентиляции.

Регулировка и настройка

Процесс регулирования параметров вентиляционной системы сводится к обеспечению на всех участках сети указанного в проекте уровня притока и оттока воздуха. Это довольно сложно выполнить без специализированного оборудования и опыта.

Тем не менее, вы можете попытаться внести коррективы, основываясь на следующих рекомендациях:

  • Имеет смысл отводить избыточный воздух на участки сети с пропускной способностью ниже расчетных значений.
  • Допустимый допуск для расхода воздуха в приточных и вытяжных установках составляет 10%.
  • В первую очередь регулируются заслонки, расположенные ближе всего к вентилятору. Необходимый уровень сопротивления воздушному потоку устанавливается плавным поворотом заслонки.
  • Мощность вентилятора регулируется путем изменения скорости вращения лопастей.

Демпферы и вентиляционные клапаны позволяют быстро и эффективно регулировать параметры вентиляционной системы. Управление может осуществляться вручную или автоматически, что позволяет построить климатическую систему любой сложности: от простейших решений для частных домов и квартир до сложных и разветвленных вентиляционных сетей больших зданий или промышленных объектов.

Глушитель собственного производства:

Обратный клапан для вентиляции своими руками

Для того чтобы устройство работало эффективно, недостаточно просто сделать аккуратный чертеж и вырезать все детали, важно выбрать оптимальную конструкцию, которая лучше всего подойдет для установки. В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка»

Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

Большое значение имеет и то, где будет устанавливаться устройство. Для установки за вентиляционной решеткой в системе с естественной циркуляцией потоков достаточно сделать мембрану, она не потребует дополнительных изменений воздуховода.

А вот для вытяжного вентилятора стоит установить дисковый затвор или двустворчатую конструкцию.

Кроме этого, перед тем как сделать обратный клапан для вентиляции своими руками, стоит просчитать, сможет ли он обеспечить пропуск необходимого объема воздуха.

Во многих случаях оптимальным вариантом станет создание и установка именно мембранного типа устройства. Мембрана отлично подойдет как для вентиляции с естественной циркуляцией, так и с принудительным отводом.

Этапы изготовления обратного воздушного клапана можно показать на примере следующей схемы:

  1. этап первый – выбор типа устройства, проведение необходимых расчетов и подбор материала;
  2. создание рабочей модели из бумаги, проведение испытаний, если это возможно;
  3. перенос рабочих чертежей на материал, раскрой и подгонка всех составляющих деталей;
  4. сборка и установка, испытание в работе и, если потребуется, подгонка уже непосредственно по месту.

Сам процесс работы требует не только аккуратности, но и творческого подхода. Так, стоит учитывать необходимость периодической чистки рабочего органа и уплотнителя от осевшей пыли и копоти.

Процесс изготовления обратного клапана своими руками

Для кухни рекомендуется перед клапаном предусмотреть установку текстильной сетки, чтобы она задерживала частицы масла и копоти. В большинстве помещений также стоит подумать о такой сетке для предотвращения проникновения в жилище насекомых.

При выборе материала стоит обратить внимание на тонкий, но эластичный пластик. Из него можно сделать мембранный клапан. При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей

При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей.

Многоэлементная мембрана с креплением лепестков по центру вентиляционного отверстия обеспечит максимальную эффективность в работе.

Широкие лепестки элементов под воздействием потока легко будут откланяться, пропуская воздух, при этом центральное крепление обеспечит им дополнительную упругость.

В то же время остановка потока или давление с обратной стороны на большую площадь лепестков моментально приведет к прижиманию мембраны к корпусу.

Такое решение подойдет как для обратной стороны декоративной вентиляционной решетки, так и для установки на вентилятор или вытяжку.

Для вытяжных вентиляторов с круглым сечением воздуховода может пригодиться идея использования отрезка канализационной трубы с круглой мембраной и прижимной пружиной.

В этой модели мембрана устанавливается в корпус из отрезка трубы и фиксируется по центру на оси. Края мембраны должны плотно прижиматься к уплотнителю из резины или силикона, приклеенному к внутренним стенкам отрезка.

При этом диаметр мембраны должен быть меньше внутреннего диаметра трубы, чтобы был обеспечен достаточный промежуток для пропуска воздуха.

Ось, на которую насаживается рабочая мембрана, делается из длинного болта, а чтобы конструкция прижималась постоянно, дополнительно устанавливается пружина, например, такая, как используется в автоматических шариковых ручках.

Установка оси может быть сделана на перемычку из пластика или металла, которая закрепляется на противоположных стенках трубы. Мембрана постоянно находится в закрытом положении, края ее прижаты к уплотнителю.

При возникновении потока от вентилятора воздух преодолевает сопротивление пружины, и по всей окружности мембрана открывает проход.

Как только вентилятор выключается, и лопасти перестают вращаться, пружина возвращает мембрану в исходное положение и закрывает клапан.

Правила выбора

Прежде чем приобретать вытяжной вентиляционный клапан в стену, надо определить кубатуру дома, в котором организуется естественная вентиляция. Отталкиваясь от этого, выбирается диаметр клапана, а соответственно его производительность, а также количество устанавливаемых устройств.

Кроме производительности надо учитывать допустимый температурный режим эксплуатации, длину цилиндра, способ управления. У разных производителей все эти параметры могут быть разными. И это надо будет учитывать.

К примеру, средняя величина производительности – 40 м³/ч. Учитывая объем дома и число проживающих в нем людей, выбирается марка прибора. Некоторые производители обязательно указывают в паспорте изделия температурный диапазон эксплуатации. И если такой параметр указан, то не стоит его нарушать.

Длина цилиндра определяется толщиною стены, в которую он устанавливается. Что касается способа управления, то на рынке приточники представлены в виде устройств с ручным или автоматическим управлением. Последние – это все те же клапана, внутрь которых установлен гигростат – прибор, отслеживающий влажность воздуха внутри дома. Вам надо только на панели установить требуемую влажность, гигростат сам будет ее не только отслеживать, но и подавать команды, чтобы открывалась или закрывалась заслонка.

Производительность приточника зависит от его диаметраИсточник 4shop.ru

Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

  • гравитационные одностворчатые;
  • лепестковые;
  • мембранные;
  • бабочковые.

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.

Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

Вид #1 — решетка одностворчатая гравитационная

У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.

Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.

Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически

Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.

Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.

Вид #2 — мембранная разновидность приспособления

Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.

В силу своей простоты и безотказности модель применяют в вентиляционных системах, где воздушный поток циркулирует естественным образом.

В конструкции мембранной решетки нет механических элементов и сложных механизмов, следовательно, они надежны и долговечны. Сама мембрана изготовлена из невесомого синтетического материала

Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.

Вид #3 — лепестковые модели решеток

Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.

В подвале или гараже лучше установить лепестковую оцинкованную решетку. Задвижка регулирует подачу воздуха путем поворота в направлении движения часовой стрелки

Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.

Вид #4 — модель с запирающим устройством в виде бабочки

Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.

Функционируют пружинные устройства исключительно в вентиляционных системах с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой

Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.

К чему приводит плохо работающая вентиляция в квартире

Прошли десятилетия с тех пор, как были разработаны нынешние СНиП. Большинство квартир и домов сегодня имеют пластиковые окна и металлические входы, которые почти на 100% герметичны. Это создает серьезные проблемы для естественной циркуляции воздуха в жилище.

Неэффективная вентиляция вызывает накопление газа в случае аварийной утечки, что, в свою очередь, создает взрывоопасную ситуацию.

Кроме того, отсутствие нормального воздухообмена приводит к другим негативным последствиям:

  1. Возрастает концентрация вредных веществ, в первую очередь углекислого газа от дыхания и угарного газа от приготовления пищи на кухне.
  2. Высокая концентрация водяного пара приводит к образованию конденсата на окнах, стенах и потолках квартиры, что вызывает развитие плесени, появление в доме гнилого запаха и сырости.
  3. Влажная, заплесневелая атмосфера является идеальным местом для размножения многих болезнетворных микроорганизмов.

Решить эту проблему в теплое время года можно, открыв жалюзи и окна, но зимой такая возможность исчезает, особенно если дома есть дети. Единственным благоприятным вариантом решения проблемы является организация собственными руками системы притока и вытяжки воздуха внутри квартиры.

Нарушение воздухообмена

Подчас из вытяжных каналов в квартиры начинает поступать неприятный запах. Некоторые владельцы помещений, не разбирающиеся в сути проблемы, принимаются перекрывать вентиляционные окошки или механическими задвижками, или картонками, наглухо прикрепляя их к стене.

Такая конструктивная ошибка чревата опасными последствиями. Функционирование вытяжки пресекать недопустимо! И не имеет значения, пользуется в данный момент хозяин квартиры ванной, туалетом, кухней, или он временно уехал, или же просто не желает мириться с временными неудобствами.

Схема организации вытяжной вентиляции в многоэтажном доме

За перекрытием каналов следуют:

  • нарушение нормального воздухообмена;
  • повышение влажности;
  • появление в комнатах спертого воздуха.

Монтаж приточного вентиляционного клапана

Готовое отверстие не обязательно должно быть полностью горизонтальным. Допускается небольшой наклон в сторону улицы, благодаря которому образовывающийся конденсат будет быстрее выводиться из вентиляционного канала.

Процесс монтажа клапана выглядит следующим образом:

  • в отверстие прокладывается воздуховод;
  • выступающие части воздуховода помечаются карандашом;
  • патрубок вынимается из стены и обрезается согласно нанесенным меткам;
  • воздуховод вновь размещается в стене и закрепляется при помощи монтажной пены (все пустоты между бетонной поверхностью и патрубком задуваются пеной);

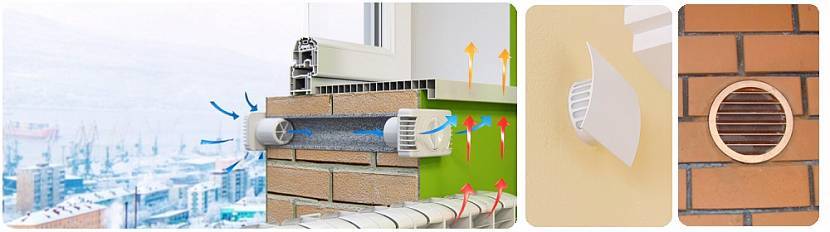

  • внутрь канала устанавливается фильтр и термоизолирующий элемент;
  • с внешней стороны монтируется защитная решетка, предотвращающая проникновение насекомых внутрь воздуховода (она может, как просто вставляться, так и прикручиваться саморезами к внешней стене);
  • с внутренней стороны на воздуховод устанавливается декоративный колпак, который по совместительству является регулятором воздушного потока.

При правильном размещении приточной клапан вентиляции будет абсолютно незаметен. При этом скорость воздушного потока регулируется путем уменьшения или увеличения зазора на декоративном колпаке. При необходимости его можно полностью перекрыть или, наоборот, полностью открыть.

В нормальных условиях приточный клапан способен полностью обеспечить потребность помещения в свежем воздухе, поскольку гарантирует его поступление в размере 45-55 куб.м/час.

Классификация устройств

Так как обратный клапан устанавливается в вентиляционный проток, устройство классифицируется по форме, конструкционному исполнению и способу установки в зависимости от геометрии вентиляции.

Внимание Изделия делятся по материалам и методу регулирования

По форме

Форму обратного клапана подбирают в зависимости от эксплуатационного назначения и сечения воздуховода. Выпускаются модели двух форм:

  • круглые — распространены для вентиляционных систем бытового назначения в помещениях с риском загрязнения и влажности;
  • прямоугольные — используются в промышленных и коммерческих структурах либо для наружной установки по периметру решётки.

Для круглых клапанов распространены размерные сетки с диаметром 10–20 см. По промышленному назначению диаметр достигает 100 см.

По материалам

Для изготовления клапанов используются:

  • пластик или пластмасса — доступны, эстетичны, в разном цветовом диапазоне, могут декорироваться;
  • оцинкованная сталь — долговечны, устанавливаются в промышленных помещениях либо с внешней стороны здания, пожароустойчивы;
  • комбинированные — корпус изготавливается из оцинкованной стали, заслонка — из пластика, пригодны для помещений с естественной вентиляцией, так как реагируют на незначительные колебания воздуха.

Корпусы изготавливаются из чугуна, латуни, легированной или нержавеющей стали. Латунь и чугун дешевле, корпусы из стали отличает широкая размерная сетка.

Внимание Для наружных работ рекомендуются металлические изделия, так как пластик деформируется и разрушается под воздействием низких температур. Сталь легко очищается ото льда, конденсата

По конструкционному исполнению

По конструкционному исполнению модели подбираются в зависимости от эксплуатационного назначения, напора тяги, геометрии вентиляционного выхода.

Классификация:

  1. Лепестковые. Одностворчатые гравитационные клапаны, открывающиеся под давлением воздуха. Работают за счёт смещения диска по оси внутренней камеры или воздействия на внешний противовес. Не рекомендуются в помещениях с естественной вентиляцией из-за незначительного сопротивления створки.
  2. Бабочка. Двустворчатый клапан с пружинным механизмом. Применяется при ручном управлении вентиляцией (включении/отключении), так как функционирует независимо от гравитационного воздействия. Может фиксироваться под углом. Применяется в системах с сильным напором воздуха.
  3. Жалюзи. Многостворчатый гравитационный клапан с защитной решёткой, напоминающей оконные жалюзи. Монтируется снаружи по периметру вентиляционной решётки. Располагается в стенах промышленных или жилых помещений для защиты коммуникаций. Подходит для наружного вывода, так как устойчив к температурам.
  4. Мембрана. Гравитационный клапан, в качестве шторки использует гибкую пластину, зафиксированную по диаметру клапана. Во избежание деформации при сильном напоре воздуха подбираются модели, укреплённые рёбрами жёсткости. Чувствителен к колебаниям воздуха, подходит для помещений с естественной вентиляцией.

Дополнительно учитываются скорость воздушного потока в канале, площадь помещения. Если клапан монтируется снаружи здания, рекомендуется установка «жалюзи». При естественной вентиляции применяются устройства с низким сопротивлением затвора — лепестковые, мембранные.

По способу монтажа

Выбор по способу установки зависит от геометрии решётки воздуховода и возможности монтажа клапана в определённом направлении.

  • Для исправной работы лепестковые и мембранные клапаны монтируются строго в вертикальном или горизонтальном направлении, проверяются строительным уровнем.
  • Строение «бабочки» допускает размещение под углом.
  • «Жалюзи» устанавливаются горизонтально, перекрывая вентиляционную решётку.

По методу регулирования

По методу регулирования бывают ручными и автоматическими.

Внимание Гравитационные клапаны работают автоматически, бесперебойно под воздействием силы тяжести воздуха. Системы, срабатывающие при включении вентиляции, например, «бабочка», регулируются вручную, так как не задействуют гравитацию при работе

Системы, срабатывающие при включении вентиляции, например, «бабочка», регулируются вручную, так как не задействуют гравитацию при работе.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
