Разновидности конструкции
Отопительные щитки классифицируются по многим признакам. Один из них — это толщина стен конструкции.
- Первый вариант — это кладка всего в полкирпича. Такая толщина считается большой и актуальна лишь в том случае, если плита будет эксплуатироваться длительное время. Кроме того, такая толщина считается достаточной, чтобы защитить комнату от возгорания.
- Плита с отопительным щитком в четверть кирпича — это более легкий вариант. Особенность заключается в том, что конструкция будет быстрее нагреваться, но при этом и быстрее остывать. Кроме того, здесь гораздо важнее соблюдать правила кладки, а также максимально соблюсти все правила пожарной безопасности, так как стенки будут тоньше. Еще одно требование — это укладка щитка на фундамент с гидроизоляцией. Сама печь, в свою очередь, обязательно должна быть оснащена металлическим кожухом.
Приспособления также могут отличаться по типу конструкции и по особенностям монтажа каждого из них.
Колпаковый тип. Особенность конструкции состоит в том, что имеется одна или же две поверхности из кирпича, которые соединены между собой каналом
Здесь важно отметить, что в таком отопительном щитке из кирпича вход и выход дымохода должны быть вмонтированы ниже, чем верхняя плоскость кирпича. Суть заключается в том, что горячий воздух будет уходить вверх, где и будет оставаться до тех пор, пока не остынет, а когда это произойдет, он будет вытеснен в дымоход более теплым летучим веществом
Второй тип называется канальным. Особенность заключена в том, что дымоход должен быть смонтирован в виде виткового канала, у которого диаметр трубы одинаковый, на всей протяженности канала. Дымоход данного типа может быть как горизонтальным, так и вертикальным. Важно, чтобы в нем в любом случае были установлены перегородки. Кроме того, дополнительно устанавливаются перемычки. Летом, к примеру, с их помощью можно отсечь ненужную для нагрева половину и сосредоточить все тепло, к примеру, на плите.
Стоит добавить, что для отопительного щитка канального типа, который работает в паре с камином, монтаж перемычек не нужен. Так как основная задача — это нагрев помещения и отсекать какие-либо части нет смысла. Последняя разновидность по конфигурации щитка. Он может быть прямым или угловым. Первый тип используется чаще всего, однако второй способен дать больше тепла и сэкономить больше места в помещении.
Что такое печь шведка и где она используется
Конструкция имеет много преимуществ. Принцип действия позволяет устанавливать такую печь в любом помещении, особенно малогабаритном. Она постепенно прогревает дом и длительно сохраняет в нем тепло. Но это возможно только при условии правильной кладки и эксплуатации. Сделать ее может каждый человек. Без некоторых знаний процесс будет тяжелым, но соблюдая порядок и инструкцию, выполнить его реально.
Принцип работы и конструкция шведской печи
Печь шведка, с встроенной духовкой и варочной поверхностью – экономный вариант отапливать частный дом. Конструкция имеет много преимуществ. Духовка расположена сбоку. Принцип ее работы заключается в том, что первый жар хорошо прогревает массивный кирпич. Эта часть плохо проводит тепло.
Топочная часть в виде колпачка, выполняет одну из главных функций – дожигает топливо. Огонь не относится к металлической части духовки. Это не нужно, ведь она нагревается из-за сильного жара. Если открыть дверки, в помещении быстро будет ощущаться потепление. Пока готовиться завтрак можно хорошо прогреть дом.
Такая печь подходит для частных и загородных домов. Если конструкцию дополнить лежаком, то можно обеспечить здоровый и полноценный сон в зимнее время.
Верхняя ниша
Компактная и одновременно вместительная часть печи. Нагревается при первом и втором жаре. Без опасений можно сушить влажную одежду. Так продумана технология подачи тепла. Удобно сушить белье. Зимой и осенью она промокает от дождя и снега. Функция безопасна, если учитывать правила пожарной безопасности.
Ниша над плитой
Старые образцы печи имели деревянную крышку, которой закрывали нишу для длительного сохранения тепла. Это было удобно, ведь на утро в помещении было тепло, еще с вечерней растопки. Такое преимущество позволяет экономить время по утрам. Особенно если не хватает времени на топку.
Дымоотвод
В процессе разработки, мастера решили отказаться от хайла. Он был расположен между дымоотводом и топкой. Такой метод строения оказался сложным и дорогостоящим. Поэтому печь своими руками строят без хайла. Взамен делают переток под духовкой. Когда дом будет протоплен необходимо закрывать вьюшку. В противном случае печка остынет очень быстро.
Прогревание конструкции осуществляется вторым жаром, когда начинают догорать массивные части топлива. В стандартной схеме устанавливают вертикальные каналы. В таком случае устройство прогревает помещение плохо. Но не наблюдается скопление сажи, что позволяет использовать любой вид топки.
Изначально устанавливали горизонтальные каналы. Делали в домах богатых людей. Это позволяло экономить время. Для растопки не требовалось прилаживать много усилий. Хорошо и быстро нагревалась нижняя часть. Но очистку от сажи проводили часто. Сейчас этот процесс осложняет эксплуатацию. Неудобно применять, учитывая суету бытовой жизни.
Многое также зависит от вида дров, которые используют для отопления. Рекомендуется выбирать дрова, с незначительным содержанием смол. Например, осина или акация. Сосновые породы деревьев и береза не подходят. Именно эти вещества в процессе сгорания способствуют накоплению сажи и загрязнению дымохода.
Дополнительные элементы
Задняя часть такой печи – это идеальное место для создания лежанки, камина. На месте лежака можно создать шведскую кровать. Длительный подогрев позволит хорошо выспаться зимой. Также дополнительно создают ящики для белья, которое всегда сухое и теплое.
Типы отопительных щитков
Конструкцию классифицируют по разным признакам. По толщине стенок:
- в полкирпича (толстые стенки, оптимальный вариант в том случае, если планируется регулярная долгая работа плиты, а также как защита от потенциального возгорания);
- в четверть кирпича (тонкие стенки, которые быстрее нагреваются, но при этом быстрее остывают, при этом кладка в этом варианте требует более тщательного соблюдения правил пожарной безопасности, а также укладки щитка на гидроизолированный фундамент и непременного оснащения печи металлическим кожухом).
По конструктивным особенностям и особенностям монтажа:
колпакового типа – одна или две кирпичные поверхности, соединенные каналами. В каждом колпаке вход и выход дымохода ставятся ниже его верхней плоскости. Причина в том, что горячий воздух стремится вверх, так что, нагревшись и попав в колпак, он останется в нем вплоть до момента остывания, а затем, будучи вытеснен более горячим газом, уйдет выше по дымовыводящей трубе.
В этом смысле двухколпаковый отопительный щиток выгоднее – он заберет у печных газов тепла больше, чем конструкция с одним колпаком.
канального типа – предполагает установку виткового дымоходного канала, который имеет одинаковый диаметр на всех участках трубы. Такой дымоход может быть вертикальным или горизонтальным, но, в любом случае, в нем устанавливаются перегородки. Также этот тип предполагает установку перемычек – летом они препятствуют ненужному нагреву всей поверхности, сосредотачивая тепло исключительно на плите.
По конфигурации:
- прямая – наиболее распространенная форма щитка;
- угловая – встречается реже, зато экономит место в помещении и дает больше тепла благодаря большей площади.
Недостатки металлических варочных печей и как их исправить
- У компактных габаритов металлических печек есть и недостаток – слишком маленькая поверхность воздушного теплообмена.
- Помимо этого, газообразные продукты сгорания обладают очень высокой температурой — от +300° градусов и более. Поэтому приходится думать о пожарной безопасности и термоизолировать дымоход.
- Как известно, КПД печек пропорционален обратно температуре выводимых отходов сгорания. Для приготовления же еды варочные агрегаты используют далеко не всю генерируемую тепловую энергию.
- Помимо этого, такие печи обычно имеют короткие дымоходные каналы. Поэтому и они поглощаются немного тепла.
- Такие тепловые потери с любой точки зрения нерациональны. Возникает нужда их минимизировать. Один из самых распространенных способов понизить энергетические потери печи — это оснастить агрегат своими руками отопительным щитком.
Что представляет собой устройство
- Щиток представляет собой пристраиваемую к печи небольшую кирпичную стенку, внутри которой имеется развитая система дымоходов.
- С топкой такие устройства почти никогда не делаются. Нагревается щиток благодаря отводимым от печки газам. Конструктивно стенка не способна выбрасывать много тепла в окружающую среду.
- Есть более сложные и удобные конструкции, цена которых выше. Они оснащаются своими топками небольшого размера. Можно их делать и независимыми от варочной плиты и пристраивать, например, к печам с камином.
- Кирпич имеет хорошую теплопроводность, а главное — высокую теплоемкость. Разогреваясь при растопке печи либо приготовлении еды, он отдает тепло комнате несколько часов. Так можно получить аналог печки из кирпича. Только более простой конструктивно и за меньшие деньги.
Тепловой щиток из кирпича
О толщине стенки
- Толстостенные щитки укладываются в полкирпича. Их необходимо предварительно хорошо прогревать. Когда варочная плита с отопительным щитком используется постоянно, такое его устройство целесообразно. Помимо всего прочего – толстостенные конструкции предпочтительней с точки зрения пожарной безопасности.
- Отопительный тонкостенный щиток кладется в четверть кирпича. Чтобы удовлетворить противопожарные требования, такие конструкции часто закрываются металлическими кожухами.
- Поверхность стенок можно штукатурить, облицовывать изразцовыми плитками либо, расшив стыки, оставлять без отделки. Облицовывать печь-камин с отопительным щитком следует в ходе его укладки.
- Устройства могут работать в двух режимах работы – зимнем и летнем. В первом из них конструкция нагревается полностью, во втором же частично.
Канальные щитки

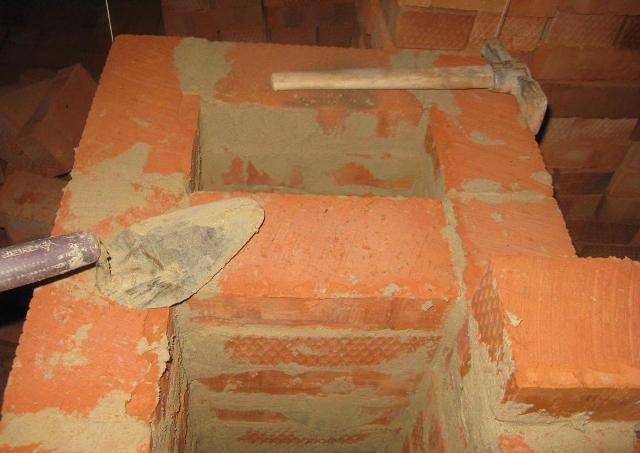

- Внутри такого устройства обустроен своеобразный лабиринт из дымоходов, которые имеют одно и то же сечение.
- Когда кладутся подобные отопительные щитки — порядовки их могут иметь, как горизонтальные, так и вертикальные перегородки.
- Тепловую энергию стенкам продукты горения отдают в процессе равномерного передвижения их по всей длине каналов.
- В канальном типе устройств нередко обустраиваются перемычки, обходящие дымоход. Отгораживаются они перегородками. Надо это, чтоб в летний период варочная печка не отапливала комнату.
Особенности реализации схемы щитка
- Помимо прямоугольных устройств, когда в комнате мало места, нередко обустраивается угловой щиток. Помимо того, что такая конструкция сберегает полезный объем, благодаря большей площади теплообмена, она отдает больше энергии.
- Если оснастить щиток отдельной топкой, то он из дополнительного элемента печки преобразуется в полноценное отопительное оборудование.
- Собственная топливная камера нужна для того, чтобы без нужды не растапливать варочную печку. (См. также статью Отопление частного дома дровами: особенности.)

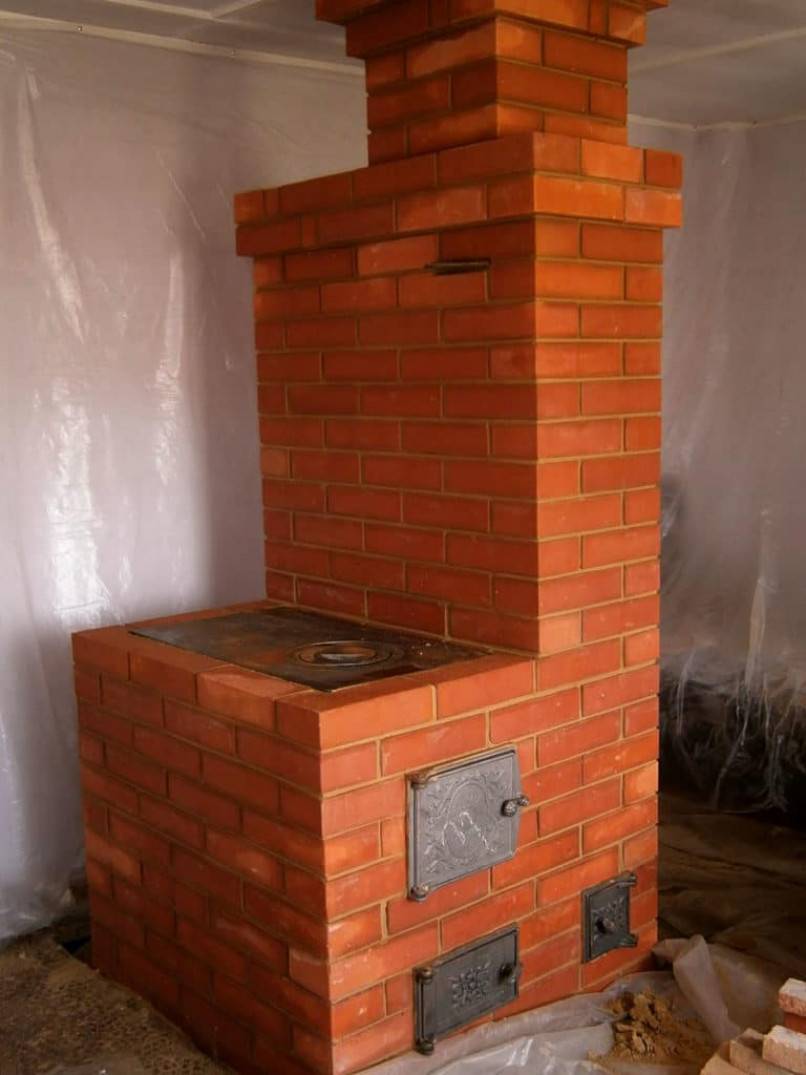

Как выложить щиток с автономной топкой
Как выглядит
Щиток может работать как в летней, так и в зимней системе дымооборота, позволяя топить отдельно или плиту, или щиток.
Важно! Прежде чем начинать основную кладку, следует обустроить прочный, качественный фундамент с гидроизоляцией (можно использовать рубероид)

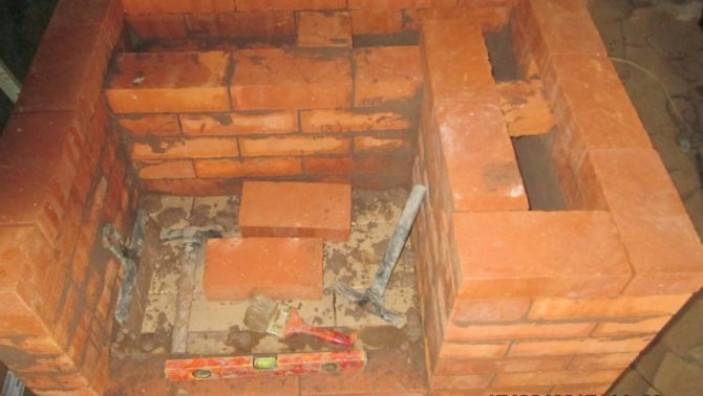

Особенности кладки
Порядовка отопительного щитка в этой конструкции имеет свои особенности (схему можно найти в интернете, задав соответствующий запрос). В общих чертах процесс выглядит следующим образом:
- 1 и 2 ряд выкладываются в соответствии с порядовкой.
- В 3 ряду необходимо оставить зольник под топку.
- 4 ряд: устанавливаются две задвижки (одна – для летнего хода, другая – для зимнего) и четыре дверки (две поддувальные + две прочистные с кирпичными закладками внутри).
- 5 ряд аналогичен четвертому (соблюдается перевязка швов).
- 6 ряд все каналы уменьшаются, все дверки перекрываются. Ставится духовой шкаф и водогрейная коробка.
- В 7 ряду укладываются две колосниковые решетки (одна – для топливника плиты, другая – для топливника щитка). Кирпичи с обеих сторон решеток стесываются. Длинный канал слева перекрывается, чтобы образовалось два коротких канала.
- В 8 ряду (кладется по порядовке) устанавливаются топочные дверки (одна размером поменьше – для топливника щитка, другая – побольше – для топливника плиты).
- 9 ряд кладется по схеме, также и 10, но в нем над духовкой кладется стальная полоска.
- 11 ряд: дверки перекрываются, верх духовки смазывается глиняным раствором. Справа от водогрейной коробки канал закрывается кирпичом, слева – остается не заложенным.
- В 12 ряду укладывается чугунный настил, вокруг плиты укрепляется каркас из стальных уголков. Этот ряд – завершающий в кладке плиты.
Прочие порядовки – это кладка щитка (смотреть на схеме).
- В 16 ряду необходимо стесать кирпич справа у второго канала.
- В 19 – ставится задвижка, которая закрывает трубу (с этого и по 25 ряд включительно из трех имеющихся каналов образуется пять).
- В 22 ряду ставится самоварник, далее в последующих рядах остается один канал – труба, а щиток перекрывается кладкой в три ряда.
- В 31 ряду канал трубы уширяется с помощью стесывания кирпича.
- В 32 и 33 рядах ставится вентиляционная решетка (для этого образуется отдельный канал).
Важно! Следите за толщиной швов – она не должна превышать 3-5 мм. Размеры, на которые следует ориентироваться:
Размеры, на которые следует ориентироваться:
- Длина – 1400 мм.
- Ширина – 1020 мм.
- Высота — 2170 мм.
- Масса — 2800 кг.
- Длина стальной полосы над духовкой – 550 мм.
Особенности печного отопления
Печное отопление имеет ряд преимуществ, благодаря которым кирпичные печи на дровах на протяжении нескольких веков не теряют своей популярности. Самое главное достоинство — способность керамического кирпича, из которого кладут печки, накапливать и длительно отдавать тепло.
При этом в пространство выделяется полезная для человеческого организма лучистая энергия, дающая ощущение тепла и комфорта. При регулярной топке в холодное время года в доме всегда тепло и сухо, а за счет печной тяги образуется естественная вентиляция. В жару печка, напротив, охлаждает комнаты за счет отведения избыточного тепла в грунт и воздух через фундамент и дымоход.
Кроме создания комфортного микроклимата кирпичная печь может нести дополнительные функции, наличие которых зависит от конструкции:
- приготовление пищи — варка, жарка, тушение и выпечка;
- сушка одежды, обуви, продуктов питания;
- нагрев лежанок для сна;
- возможность любоваться открытым пламенем.
Печи, предоставляющие несколько функций, называют комбинированными. К таким видам печей относятся отопительно-варочные, печи-камины, а также несколько популярных базовых моделей, в том числе русская печь.
У печного отопления есть и недостатки, к ним относится невозможность эффективно обогревать удаленные помещения. Поэтому в домах большой площади обычно ставят несколько печек с отдельными или объединенными дымоходами или совмещают печное отопление с другими видами обогрева.
В компактных домах, состоящих из одной или нескольких помещений, печь обычно располагают в центре, так, чтобы ее стены были расположены во всех комнатах. Варочную поверхность и духовку размещают со стороны кухни, лежанку — в спальне или детской, а открытую топку камина — в гостиной или столовой.
Устройство отопительного щитка
Кирпичный щиток или кожух служит для накопления и отдачи тепла Отопительный щиток из кирпича для железной печи – это дополнительная пристройка, теплообменник. Иногда его называют кожухом. Это конструкция с дымоходами внутри. По ним проходит раскаленный газ, нагревая при этом стенки. Кирпич будет долго сохранять тепло и отапливать помещение. Благодаря установке теплового щитка повышается эффективность функционирования печи. Само устройство обладает следующими достоинствами:
- щиток легко сделать самостоятельно, для этого не требуется специальных знаний и навыков;
- благодаря этой конструкции помещение нагревается намного быстрее;
- длительное время сохраняется тепло.
Сложить щиток можно самостоятельно. Для этого потребуется подготовить следующие инструменты:
- рулетку для выполнения замеров, которые необходимы для высчитывания площади: на основании полученных данных определяется количество необходимого для работы материала;
- уровень, с помощью которого можно контролировать кладку по вертикали и горизонтали;
- отвес и шнур;
- кельму для нанесения строительного раствора;
- шуруповерт, дрель;
- угловую шлифмашинку;
- инструменты, предназначенные для расшивки швов;
- алмазные диски для резки;
- емкости для приготовления раствора из песка и глины.
Гидроизоляция щитка выполняется из рубероида
Для кладки из материалов нужно приобрести огнеупорный кирпич, песок и глину для смеси. Рекомендуется приобрести 2 метра рубероида для гидроизоляции.
До начала выкладки основной конструкции размещают слой кирпича, который накрывается рубероидом. Он не должен быть выше уровня пола. Следующий ряд должен находиться на уровне пола. Дальнейшая работа проходит следующим образом:
- После фундамента идут первые три ряда в соответствии с уже имеющейся порядовкой. В четвертом и пятом ряду нужно сделать небольшое окошко, через которое можно почистить проходы.
- В шестом ряду делаются два канала, затем продолжается кладка, опираясь на четные и нечетные слои.
- В семнадцатом ряду в конструкцию монтируется задвижка, на двадцать первом укладывается самоварник. Он будет полностью перекрыт на 27 слое, после этого все каналы слева объединяются между собой.
- На тридцатом ряду устанавливают задвижку. Далее работа продолжается до тридцать шестого ряда. В нем нужно оставить зазоры, которые носят название дымовые или вентиляционные каналы.
Отопительный щиток можно декорировать керамической плиткой под внутренний интерьер
Отопительные щитки всегда будут оставаться популярными несмотря на большой ассортимент современных каминов. Преимущество конструкции заключается в том, что она накапливает тепло и выступает как декоративный элемент интерьера.
Предлагаем ознакомиться Баня с чесноком как делать
Кирпичный щиток очень быстро накапливает и надолго сохраняет тепло, в отличие от массивных печей занимает очень мало места. Наиболее подходящими для экономии пространства считаются угловые конструкции. Такой щиток отлично впишется в маленькую комнату. Его легко сделать самостоятельно, соблюдая принципы порядовки.
Перед тем как выбрать вариант конструкции, необходимо составить отдельный проект. Он включает точный расчет количества материалов, размер комнаты, наличие утепления.
Этапы проведения работ
Перед началом работы необходимо приобрести кирку, отвесы, линейку, уровень, рулетку и угольник, шнур, молоток и комбинированную кельму, которая служит для удаления излишков раствора.
Из материала для возведения стандартного отопительного щитка и фурнитуры понадобятся огнеупорные кирпичи (около 310 шт.), примерно 6 ведер с глиной и около 4 ведер песка, 1,5 метра гидроизолирующего толя, 3 специальные прочистные дверки, 20-сантиметровая решетка для вентиляции и 3 штуки задвижек (дымовых) размером 13×13 см.
Как уже говорилось выше, щитки возводят на фундаменте. Поэтому начинается процесс именно с обустройства и гидроизоляции основания.

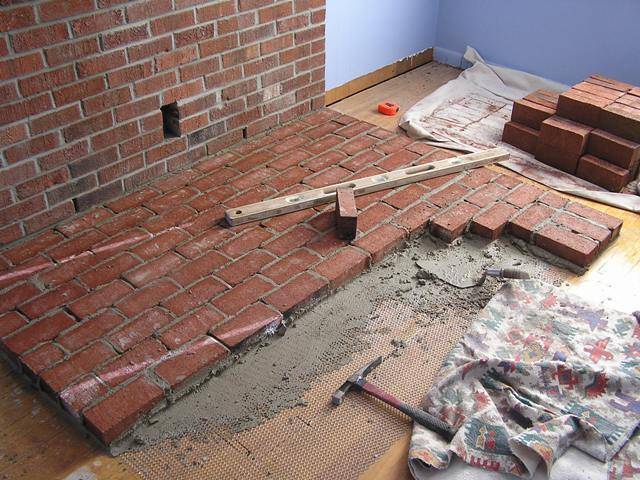

Строительство фундамента
Раствор в фундаменте выравнивают с помощью уровня, не доходя при этом примерно 10 см до пола. На подсохший слой кладут кирпич, обрабатывают основание конструкции гидроизоляционным материалом, намечают контур агрегата. Затем кладут второй пласт кирпича, окончательно сравнивая его с уровнем пола.
Основной алгоритм укладки фундамента одинаков для порядовки отопительного щитка любой конфигурации.
Кладка щитка без автономной топки
1 ряд – полностью выложен кирпичом. 2-й и 3-й ряды укладывают, следуя порядовке. На уровне 4-го ряда ставят 2 чистки и оставляют среди кирпича окошко для дальнейшего соединения с щитком
На 5-м ряду производятся те же работы, но уделяется внимание еще и перевязке швов печи. 6-й ряд кладут, не забывая оставить 2 канала
- Начиная с 7-го, включая все оставшиеся нечетные ряды (до 25-го), выкладывают кирпичи по порядовке, оставляя 3 канала.
- Начиная с 8-го и, включая все четные ряды, действуют строго по схеме-порядовке.
- На уровне 10, 11, 17, 23 и 24-го рядов применяют другую кладку, что обеспечивает более прочную связку швов.
- В 10, 18 и 24-м рядах не забывают поставить задвижку справа.
- На уровне 21-го и 22-го слоев устанавливают самоварник, который будет перекрыт на 27-м ряду, объединившем 2 левых канала в один общий.
- На 28-м слое ставят надежную задвижку, а 29-й выкладывают, согласно порядовке, не забывая о перевязке.
- На 30-м ряду перекрывается канал слева, а также вновь устанавливается задвижка.
- Перевязку швов и перекрышу толщиной в 3 ряда должны обеспечить 31-й и 32-й ряды.
- Уровни 33, 34 и 35-го слоев укладывают на основании порядовки, а на финальном – 36-м ряду обязательно заботятся о том, чтобы оставить каналы (вентиляционный с дымовым).
Порядовка щитка с автономной топкой
Эта схема более сложная и предусматривает возможность раздельной топки щитка и плиты. Материала здесь также понадобится гораздо больше, чем при упрощенном варианте щитка.
После надежного монтажа фундамента укладывают два первых слоя, следуя схеме порядовки. 3-й ряд – аналогично, но с зольником, который нужен для топки.
https://youtube.com/watch?v=nj24EqaYTEw
- 4-й пласт довольно ответственный: здесь устанавливают 2 задвижки (на зиму и лето), а также дверки (поддувальные и прочистные) в количестве 4 шт. Аналогично на 5-м ряду, но здесь дополнительно делают перевязку швов.
- На 6-м уровне ставят духовку с водогрейной коробкой, а также уменьшают по размеру каналы и перекрывают дверцы.
- На 8-м слое ставят дверки: большую – для плиты и маленькую, предназначенную для щитка.
- 9-й и 10-й ряды кладутся соответственно схеме, но на 10-м прокладывают стальной уплотнитель над конструкцией для духовки.
- На 11-м ряду верхнюю кромку духового шкафа мажут глиной, а также перекрывают дверки.
- Финальный ряд – 12-й, служит для укрепления каркаса и установки чугунного настила.
Необходимость отапливать помещения в круглосуточном режиме подтолкнула к созданию вместо стандартной печи-буржуйки высокоэффективного отопительного щитка, обладающего отличной теплоемкостью и гарантирующего комфорт как при приготовлении еды, так и при пребывании в помещении.
В кухонных дровяных печах большая часть тепловой энергии в буквальном смысле улетает в трубу, и лишь незначительное количество тепла расходуется на разогрев плиты. Чтобы задержать горячие газы и пустить их на обогрев жилища, нужен отопительный щиток – кирпичная стенка с дымооборотными каналами внутри. Отопительно-варочная печь со щитком идеальна для дачи и летней кухни – она не занимает много места, эффективно отапливает помещение и может работать в зимнем и летнем режимах.
Отопительный щиток — знакомство
Чтобы описание отопительного щитка выглядело более понятным, представим пару часто встречающихся ситуаций. Например, вы купили и установили у себя дома красивую металлическую печь – камин. Вариант второй: вы пользуетесь варочной плитой, сложенной из кирпича. В том и другом случае по нагреву дымохода заметно, что львиная доля тепла от сжигания дров в буквальном смысле вылетает в трубу. Так вот, отопительные щитки предназначены для того, чтобы задержать это тепло и направить его на обогрев дома.
По сути, кирпичный щиток – это своего рода газовоздушный теплообменник, пристраиваемый к печи любой конструкции. Газовоздушным он считается потому, что отбирает тепло у дымовых газов, нагревается сам, а после передает его воздуху помещения. Внешне сооружение напоминает часть прямой или угловой толстой стены, сложенной из кирпича. Внутри этой стены устроены вертикальные и горизонтальные каналы, по которым движутся продукты горения из топки плиты или камина. Побуждает их к движению естественная тяга дымохода.
Проходя весь путь по проходам внутри щитка, дымовые газы неизбежно остывают, отдавая тепло кирпичным стенкам. И если их начальная температура могла достигать 300 °С, то на выходе в вертикальный дымоходный канал она составит примерно 150 °С. Кроме того, разогретое тело щитка обладает немалой теплоемкостью и еще долго остывает после затухания печи, продолжая отдавать тепло в помещение.
Конструкции приспособлений
Конструкции отопительных щитков делятся на две большие категории: они могут быть толсто- либо тонкостенными.
О толщине стенки
- Толстостенные щитки укладываются в полкирпича. Их необходимо предварительно хорошо прогревать. Когда варочная плита с отопительным щитком используется постоянно, такое его устройство целесообразно. Помимо всего прочего – толстостенные конструкции предпочтительней с точки зрения пожарной безопасности.
- Отопительный тонкостенный щиток кладется в четверть кирпича. Чтобы удовлетворить противопожарные требования, такие конструкции часто закрываются металлическими кожухами.
- Поверхность стенок можно штукатурить, облицовывать изразцовыми плитками либо, расшив стыки, оставлять без отделки. Облицовывать печь-камин с отопительным щитком следует в ходе его укладки.
- Устройства могут работать в двух режимах работы – зимнем и летнем. В первом из них конструкция нагревается полностью, во втором же частично.
Принципиальные схемы работы
По принципу работы различают два типа устройств.
Канальные щитки
- Внутри такого устройства обустроен своеобразный лабиринт из дымоходов, которые имеют одно и то же сечение.
- Когда кладутся подобные отопительные щитки — порядовки их могут иметь, как горизонтальные, так и вертикальные перегородки.
- Тепловую энергию стенкам продукты горения отдают в процессе равномерного передвижения их по всей длине каналов.
- В канальном типе устройств нередко обустраиваются перемычки, обходящие дымоход. Отгораживаются они перегородками. Надо это, чтоб в летний период варочная печка не отапливала комнату.
В печах-каминах перемычки не нужны, потому как щитками они оснащаются для большей отдачи тепла. Устройство же для мощного металлического агрегата, например, для Баварии (тепловая мощность 14 кВт) без подобной перемычки делать не следует. (См. также статью Биотопливо для каминов: особенности.)
Колпаковые устройства
Отопительный щиток колпакового типа состоит из одной либо нескольких полостей, которые соединены дымоходами. Выход и вход канала во всех колпаках делается гораздо ниже верха его плоскости.
Почему это надо? Нагретый воздух и печные газы всегда текут вверх. Проникнув в колпак, газы до своего остывания будут расположены там. Когда они свое тепло отдадут, то их вытеснит новая порция нагретых продуктов горения, и они потекут по дымоходу на улицу.
Особенности реализации схемы щитка
- Помимо прямоугольных устройств, когда в комнате мало места, нередко обустраивается угловой щиток. Помимо того, что такая конструкция сберегает полезный объем, благодаря большей площади теплообмена, она отдает больше энергии.
- Если оснастить щиток отдельной топкой, то он из дополнительного элемента печки преобразуется в полноценное отопительное оборудование.
- Собственная топливная камера нужна для того, чтобы без нужды не растапливать варочную печку. (См. также статью Отопление частного дома дровами: особенности.)
