Схема отопления и установка твердотопливного котла

Выбор электрического котла

Одним из наиболее распространенных электрических котлов является тэновый. Принцип работы данного отопительного котла заключается в нагревании теплоносителя (обычно вода) в резервуаре, с помощью простого электрического нагревателя (тэна). При помощи насоса горячая жидкость циркулирует по системе отопления отдавая тепло помещению.

Электродный котел работает иначе. Электрод помещен в трубу, через которую течет теплоноситель, второй полюс на металлическом корпусе этой трубы. Принцип основан на том, что вода является электролитом и проводит электрический ток. Схема станет понятной, если вспомнить старые армейские кипятильники, состоящих из двух лезвий. Принцип работы примерно одинаковый. Когда через воду проходит достаточно сильный ток, она нагревается.

Главное и единственное достоинство таких котлов — это компактность. Диаметр отверстия в пределах 7-10 см. Длина зависит от мощности и варьируется от 25 до 70 см.

К минусам стоит отнести:

• Недолговечность. Электрод со временем растворится в воде и понадобится его замена,
• Подобные котлы требовательны к составу воды. Если вода не насыщена минеральными солями, ток через воду не будет течь. Если же, наоборот, солей слишком много — это приводит к замыканием. Вода начинает кипеть и испаряться.

Следующий вид электрокотла — индукционный.

Принцип работы индукционного котла заключается в том, что если на ферромагнитный стержень навить катушку и пустить достаточно большой переменный ток образуется электромагнитное поле. Наведенное электромагнитное поле заставляет колебаться частицы этого стержня с нарастающей скоростью. Он, соответственно, начнет разогреваться.

Устройство котла

Внутрь трубы из диэлектрика помещен металлический стержень или другой предмет из ферромагнетика. Снаружи навита катушка индуктивности. Как только в катушку подается ток, стержень нагревается и отдает тепло проходящей воде.

Достоинства данного агрегата — долговечность, данный котел лишен изнашивающихся элементов, и даже накипь внутри трубы практически никак не влияет на эффективность работы котла.

Самый распространенный тип электрокотла — радиаторный. Это обычный алюминиевый радиатор, в крайней секции которого находится электронный блок, включающий тэн и терморегулятор. Батарея заполняется обычно водой или альтернативным теплоносителем.

Кого-же в данном сегменте котлов выделять в качестве лучшего? Какой тип выбрать, чтобы было всегда тепло в своем частном доме? Маркетологи в данном сегменте стараются очень сильно, продвигая индукционные и электродные котлы. Мы по сей день относимся к этой теме весьма скептически (но это мы) и отдали бы свое предпочтение обычным ТЭНовым моделям.

По праву лучшими в этом сегменте можно назвать котлы Protherm Scat и его полный аналог Vaillant Eloblock. Их нельзя назвать дешевыми, но и при этом дорогими. Они хоть и ТЭНовые, но при этом полностью автоматизированы и за счет своей автоматики позволяют дополнительной экономить на электричестве.

Схема подключения системы горячего водоснабжения

Часто к отопительному котлу подключают дополнительно систему горячего водоснабжения.

Здесь могут применяться разные способы:

• При двухтрубной тупиковой схеме отопительные приборы подключены между розливами. Большой минус — ближние радиаторы будут более горячими, дальние — холодными, поэтому этой системе требуется балансировка.
• При подключении двухконтурного газового котла для организации ГВС нужен отдельный теплообменник. Здесь схема простая: холодная вода идёт через теплообменник и направляется дальше, к сантехническим приборам.
• Если к системе отопления двухконтурный котёл подключается по принудительной схеме циркуляции, то монтаж радиаторов выполняют параллельным способом, чтобы не рассекать трубу подачи теплоносителя.
• При использовании схемы с одноконтурным котлом для получения ГВС в частном доме нужно подключить бойлер косвенного нагрева. В этом случае теплоноситель будет отдавать свою тепловую энергию теплообменнику бойлера. В летнее время отопительный контур отключается.
• Классическая гравитационная система отопления основана на перепаде высоты между теплообменником и радиаторами.

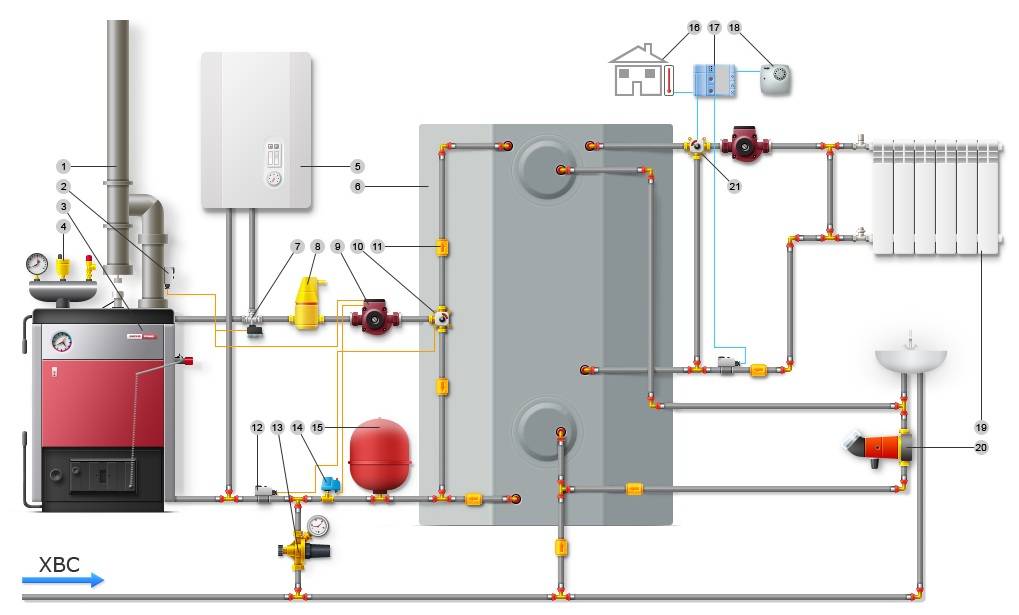

• Если к твердотопливному котлу привязан теплоаккумулятор, температуру радиаторов регулирует трёхходовой клапан с термостатом.

Вариант реализации системы отопления двухконтурного котла:

• малый контур, в который встроен циркуляционный насос, замыкается теплообменником с гидрострелкой;
• следующая позиция — идёт коллекторная разводка на независимые контуры: 2 радиатора и 4 контура тёплых полов.

Что понадобится для установки твердотопливного котла своими руками

Если для монтажа твердотопливного котла вы не собираетесь привлекать специалистов, вам придётся самостоятельно подготовиться к работе.

Прежде всего понадобится спецодежда и инструмент:

• спецовка, краги и сварочная маска;
• сварочный аппарат;
• дисковая пила с режущими дисками по металлу;
• строительный уровень и угольник;
• набор рожковых ключей;
• разводные ключи;
• отвёртка с набором различных насадок;
• рулетка и маркер;
• пистолет для герметика.

Для подключения котла к отопительной системе нужно дополнительно приобрести:

• 2 шаровых крана со сгоном и двусторонней (внешней и наружной) резьбой диаметром 50 мм;
• группу безопасности (манометр, предохранительный клапан, автоматический воздухоотводчик и пару шаровых кранов диаметром 15 мм);
• 3 стальных муфты диаметром 50 мм;
• стальные переходники 57-32 мм;
• стальные отводы диаметром 50 мм;
• дымовую трубу с шиберной задвижкой;
• металлические трубы для подключения котла;
• термозащищённый герметик;
• сантехническую подмотку;
• циркуляционный насос (устанавливается на линии обратного хода и обеспечивает принудительную циркуляцию теплоносителя в случае затруднения естественной).

Самое главное при установке теплогенератора – следовать положениям инструкции завода-изготовителя. Перед началом монтажных работ необходимо выполнить сборку системы отопления и проверить её на герметичность, а также организовать вентиляцию и систему дымоудаления в котельной.

Подключение радиаторов

Выбор способа их подключения зависит от их общего количества, способа прокладки, протяженности трубопроводов и пр. Самыми распространенными методами являются:

• диагональный (перекрестный) способ: прямая труба подключается в боковой части батареи вверху, а обратка – на ее противоположной стороне внизу; этот способ позволяет носителю тепла распределятся по всем секциям максимально равномерно с минимальными теплопотерями; применяется при значительном количестве секций;

• односторонний: также используется при большом количестве секций, труба с горячей водой (прямая труба) и обратка подключаются с одной стороны, позволяет обеспечить достаточную равномерность прогрева радиатора;

• седельный: если трубы уходят под пол, удобней всего крепить трубы к нижним патрубкам батареи; из-за минимального количества видимых трубопроводов внешне выглядит привлекательно, однако радиаторы нагреваются неравномерно;

• нижний: метод схож с предыдущим, единственное отличие – прямая труба и обратка располагаются практически в одной точке.

Для защиты от проникновения холода и создания тепловой завесы батареи располагаются под окнами. При этом расстояние до пола должно составлять 10 см, от стены – 3-5 см.

Особенности одно- и двухконтурных котлов

Думая над тем, как правильно выбрать котел отопления для своего дома, особое внимание стоит уделить такой характеристике, как количество контуров. Одноконтурная техника предназначена исключительно для нагрева циркулирующего по трубам отопления теплоносителя. В этом случае для подогрева водопроводной воды придется дополнительно устанавливать бойлер

Да, одноконтурный котел – это удобно, но недостаток такого решения заключается в его дороговизне – придется купить не только отопительное оборудование, но еще и бойлер. Более того, оба устройства займут немало места

В этом случае для подогрева водопроводной воды придется дополнительно устанавливать бойлер. Да, одноконтурный котел – это удобно, но недостаток такого решения заключается в его дороговизне – придется купить не только отопительное оборудование, но еще и бойлер. Более того, оба устройства займут немало места.

Что касается двухконтурного котла, то здесь отопительная техника и водонагреватель собраны в единую конструкцию. Благодаря такому строению можно решить сразу две проблемы, купив при этом только один агрегат.

К тому же, в случае отсутствия горячей воды тепловой носитель может быть перенаправлен во второй контур и использоваться попеременно – для обогрева дома и для обеспечения ГВС.

Принцип работы одноконтурного оборудования

Одноконтурная отопительная техника чаще всего используется владельцами роскошных загородных домов. По сути, одноконтурный котел представляет собой тот же водонагреватель, но подающий воду в систему отопления.

Принцип работы этого вида оборудования основан на сжигании топлива в специальном отсеке и нагреве жидкости. Тепловая магистраль подключается к выходу, куда попадает горячий теплоноситель. Далее, вода начинает циркулировать по трубам и обогревать помещения.

Завершающий этап циркуляции – это поступление отработанного теплоносителя обратно в котел через входной трубопровод.

Если у вас нет необходимости в обеспечении ГВС, то лучше отдавать предпочтение одноконтурным котлам

Стоимость одноконтурного котла может быть больше, нежели двухконтурная система. Даже несмотря на меньший функционал этот тип оборудования менее затратен в монтаже, проще в эксплуатации и более экономично расходует энергоноситель.

Одноконтурное оборудование подойдет тем покупателям, которые хотят один раз потратиться и купить надежную технику, не требующую особого ухода. Этот вид котлов будет идеальным и единственным правильным выбором, когда в доме нет потребности в горячем водоснабжении.

Специфика конструкции двухконтурного агрегата

Двухконтурный котел представляет собой систему, где помимо первичного теплообменника есть дополнительный, предназначенный для нагрева воды и дальнейшей ее подачи в водопроводную систему. Движение теплового носителя управляется при помощи трехходового клапана. Он направляет нагретую воду или в контур ГВС, или в систему отопления.

Следует отметить, что в первом случае теплоноситель будет подан только в том случае, если был открыт кран горячей воды. Особенность такой отопительной техники заключается в том, что пока кран, отвечающий за подачу ГВС открыт, система не работает.

Если у вас большая семья и некоторые ее члены любят подолгу принимать душ, то в комнатах может стать прохладно. Производители решают эту проблему путем установки в своих котлах накопительного водонагревателя

К недостаткам конструкции двухконтурного котла следует отнести необходимость в тщательном и внимательном обслуживании. Это связано с тем, что вторичный теплообменник может зарастать из-за использования воды, содержащей взвешенные в ней органические и минеральные частицы, и небольшого диаметра труб.

Если планируется активный расход горячей воды, то установка двухконтурного котла – это не лучшее решение. Ведь тогда дом будет отапливаться плохо. О монтаже этой системы стоит задумываться только в небольшом доме или квартире, где недостаточно места для организация полноценной котельной.

Подключение радиаторов

Выбор способа их подключения зависит от их общего количества, способа прокладки, протяженности трубопроводов и пр. Самыми распространенными методами являются:

• диагональный (перекрестный) способ: прямая труба подключается в боковой части батареи вверху, а обратка – на ее противоположной стороне внизу; этот способ позволяет носителю тепла распределятся по всем секциям максимально равномерно с минимальными теплопотерями; применяется при значительном количестве секций;

• односторонний: также используется при большом количестве секций, труба с горячей водой (прямая труба) и обратка подключаются с одной стороны, позволяет обеспечить достаточную равномерность прогрева радиатора;

• седельный: если трубы уходят под пол, удобней всего крепить трубы к нижним патрубкам батареи; из-за минимального количества видимых трубопроводов внешне выглядит привлекательно, однако радиаторы нагреваются неравномерно;

• нижний: метод схож с предыдущим, единственное отличие – прямая труба и обратка располагаются практически в одной точке.

Для защиты от проникновения холода и создания тепловой завесы батареи располагаются под окнами. При этом расстояние до пола должно составлять 10 см, от стены – 3-5 см.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

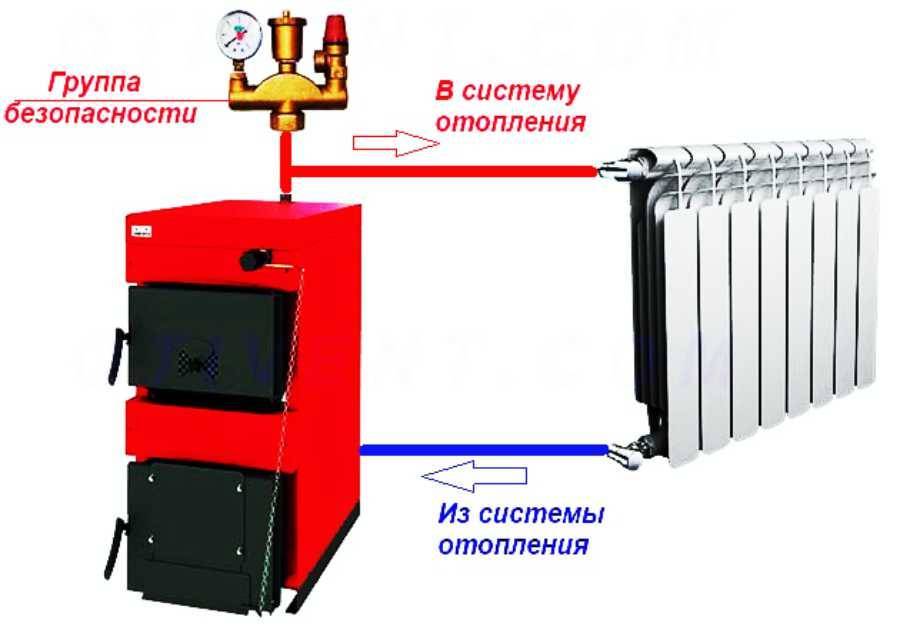

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Как устроить водяное отопление частного дома своими руками, схемы монтажа

Для того, чтобы сделать водяное отопление частного дома своими руками, схемы монтажа нужно изучить подробно. Однако в первую очередь надо запастись всеми необходимыми материалами и оборудованием, потребность в которых рассчитывается заранее в зависимости от типа подключения батарей.

Современные газовые котлы — хорошее решение для надёжной системы отопления

Полезный совет!Покупайте котлы, батареи и другое оборудование только у проверенных производителей. Дешевые аналоги не всегда соответствуют предъявляемым требованиям и могут быть опасными.

Особенности устройства однотрубной системы

Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.

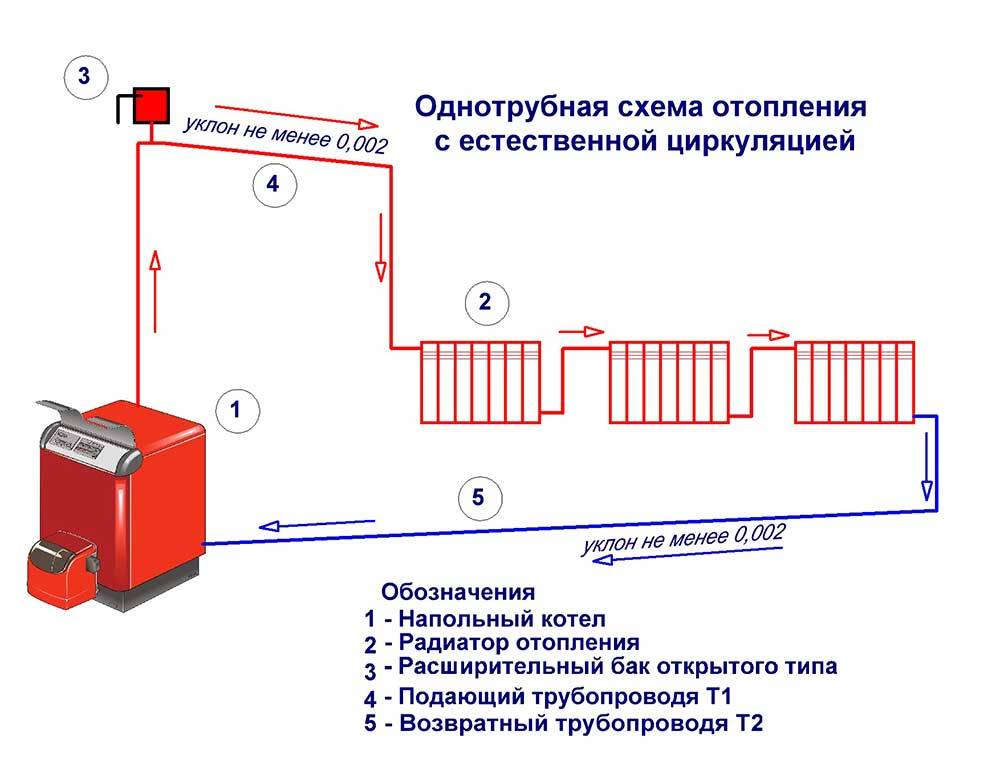

Принцип однотрубной системы отопления с естественной рециркуляцией воды

Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

Котельная частного дома с современным отопительным оборудованием

При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

Схема подключения радиаторов к двухтрубной системе отопления

Полезный совет!Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.

Как устроена двухтрубная система

В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею. а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.

Двухтрубная система отопления, схема которой более сложная, требует большего количества труб и соединительной арматуры. Поэтому она обходится несколько дороже. При этом она более эффективная, так как все батареи нагреваются одинаково, независимо от места их нахождения, возле котла или в самой дальней комнате. Такая разводка чаще всего применяется в двухэтажных домах и коттеджах.

Схемы подключения двухтрубной системы отопления в двухэтажном коттедже

Важным плюсом такого устройства является то, что каждая батарея функционирует практически независимо от остальных, так как имеет свой контур. Поэтому ее можно легко заменить или отремонтировать, не затронув всю остальную конструкцию. Благодаря тому, что у двухтрубной системы отопления схема подключения радиаторов параллельная, в них очень легко регулировать температуру и давление, что обеспечит дополнительную экономию топливных ресурсов.

Полезный совет!Применяя систему отопления с двумя трубами, желательно использовать циркуляционный насос. Он значительно увеличит эффективность и скорость нагрева батарей.

Схема открытой системы отопления с циркуляционным насосом

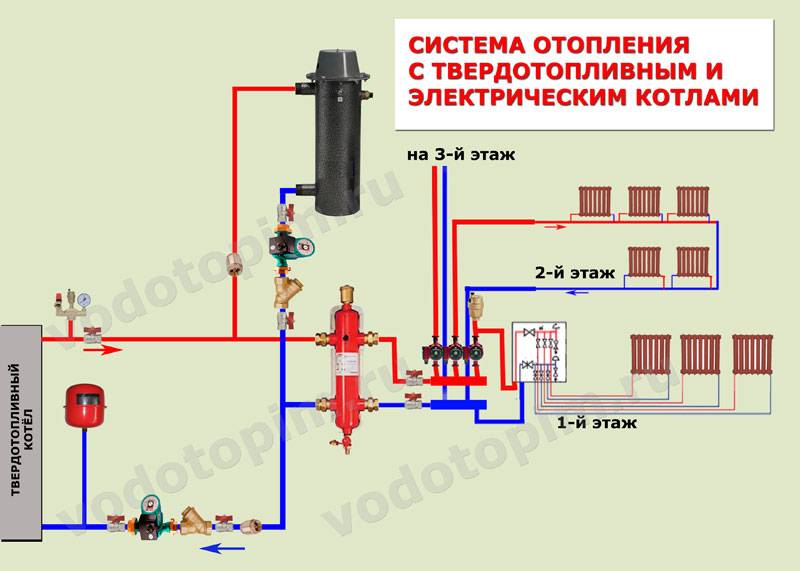

Схемы, используемые для подключения твердотопливных котлов

Обвязка твердотопливного котла отопления выполняется по определенным схемам. Чаще всего подбирается вариант, наиболее подходящий по показателям или незаменимый. Однако для достижения оптимального результата не нужно запоминать чертежи и схемы. Главное – понять принцип работы агрегата, а также изучить его преимущества и недостатки.

Для расчета идеальной схемы установки твердотопливного котла нужно подобрать наилучший вариант совмещения работы этого агрегата и бака аккумуляции тепловой энергии. Объяснить это можно следующим образом: твердотопливные котлы являются инертными устройствами, этим они отличаются от газовых, дизельных и электрических аналогов. Следовательно, температура рабочей среды будет постоянно колебаться в пределах 60-90 градусов, а удержание постоянного режима в этом случае не является возможным.

Установить циркуляционный насос для принудительного перемещения рабочей среды при обвязке котла на твердом топливе также не всегда возможно по самым простым причинам. Одной из них является отсутствие ЛЭП в непосредственной близости от дома или перепады напряжения в электрической сети, неподдающиеся стабилизации с помощью специальных устройств.

Стоимость системы отопления  без дополнительного оборудования существенно ниже, но монтаж таких систем требует более внимательного подхода к процессу, так как требуется обязательное соблюдение уклонов.

Подготовка котельной к установке агрегата

Твердотопливные котлы с открытой камерой горения необходимо размещать в отдельных специальных помещениях – котельных. Такие помещения обустраивают в подвале или же в цоколе, оборудуя их системой интенсивного вентилирования для обеспечения нормальной работы твердотопливного агрегата.

В случае необходимости выполняют заливку специального фундамента в месте предполагаемой установки отопительного агрегата

Котлы, потребляющие твердое топливо, можно установить собственноручно, причем без каких-либо согласований с соответствующими службами. Однако в процессе установки твердотопливного котла необходимо соблюдать комплекс правил.

Так, пол в месте установки твердотопливного котла следует сделать идеально ровным и прочным. В большинстве случаев котлы устанавливают на специальные плиты, изготавливаемые из негорючих материалов.

В некоторых случаях котел располагают на ровном основании из бетонной стяжки, толщиной от 50 мм

Устанавливать котел следует на некотором расстоянии от стен. Зазор между задней стенкой котла и стеной помещения должен составлять как минимум 60 см, при этом расстояние между стеной котельной и передней поверхностью котла должно составлять не менее 25 см.

Перед установкой отопительного агрегата стены и пол помещения котельной необходимо покрыть противопожарным материалом с минимальным пределом огнестойкости 0,75 ч. Для этих целей могут быть использованы: листы металла, базальтового картона, минерита или же асбестоцемента.

Также помещение котельной должно быть оборудовано системой слабоприточной вентиляции. Это может быть обычное окно, или же отверстие, проделанное в стене. При этом его площадь рассчитывается исходя из мощности котла: на 1 киловатт мощности котла должно приходиться 8 квадратных сантиметров вентиляционного проема.

В случае, когда помещение котельной оснащено только освещением, в нем стоит установить и розетки с питанием от электросети в 220 V.

Если котел размещен от стены на расстоянии менее 38 сантиметров, достаточно изолировать эту стену листом огнестойкого материала

Жаропрочным листом стоит закрыть пол непосредственно в месте установки котла, чтобы защитный материал выдавался вперед на 80 см от передней стенки котла. Эта мера поможет избежать возникновения пожара в случае выпадения жара из топки.

Все производители тепловых агрегатов в инструкциях по монтажу своей продукции рекомендуют возводить фундамент для установки на него котла. Так, если котел малой мощности, вес которого не превышает 200 кг, его со спокойной душой можно устанавливать на основу из цементной стяжки. В случае верного обустройства она без проблем выдерживает такого рода нагрузки.

А вот для монтажа агрегата, вес которого превышает 300 кг, целесообразно соорудить основу из армированной железобетонной стяжки. Причем ее толщина должна составлять от 10 до 12 см. Если же вес котла превышает 300 кг, то его нужно устанавливать исключительно на основание, состоящее из отдельной фундаментной плиты.

Монтаж пеллетных котлов с электродвигателем и пеллетным шнеком производят на специально залитый фундамент, чтобы минимизировать влияние вибрационной нагрузки на основание под ними

Твердотопливные котлы разрешено устанавливать на пол из дерева. Однако для начала место установки придется подготовить собственноручно, предварительно усилив его брусообразными лагами, сечение которых составляет как минимум 100х50 мм.

Если же в котельной запланирована установка дополнительного тяжелого оборудования, то делать заливку фундамента под каждую его единицу нецелесообразно. В таком случае гораздо проще залить так называемые промышленные полы, то есть сделать стяжку из бетона на высоту 12 см.

При этом ее наполнением должна быть арматура диаметром от 8 до 14 мм. Затем нужно сделать плотную подушку из щебня, а сверху положить сетку с размером окошка 20х20 см.

Площадь помещения, отведенного для оборудования котельной, должна составлять не меньше 15 квадратных метров, при высоте потолка 2,5 метров

Исходя из того, как подключен котел к дымоотводу: через крышу или же через стену, необходимо спроектировать размещение отверстия, через которое будет выведена труба дымохода и проделать его. При этом ее внутренний диаметр должен совпадать с диаметром выходной горловины твердотопливного агрегата или же быть чуть больше.

Какой системе отопления коттеджа отдать предпочтение?

Системы отопления принято делить на несколько видов. За единицу группы берется энергоноситель, а проще говоря, топливо. Важным моментом есть тот факт, что нужно отдать предпочтение такому топливу, которое будет выделять нужное количество тепла, необходимого для обогрева помещения.

Открытый огонь

Система представлена печью и трубой. Принцип работы системы таков, что помещение небольшого размера такой прибор обогреет, вот только тепло по площади будет распределяться не равномерно. Наиболее теплым есть место у камина. А вот, что касается, отдаленных участков комнаты, то там температура воздуха намного ниже. При этом даже полы не прогреваются.

Отопление с помощью чугунной печи

Водяная система

Они используется практически повсеместно. Такая система отопления коттеджа устроена таким образом, что теплоноситель движется по замкнутому кругу. Для монтажа такой системы необходим котел, трубы, соединяющие все компоненты, и батареи. Также не забудьте о расширительном баке и циркуляционном насосе. Вода прогревается до заданной температуры в котле и по трубам поступает к радиатору. Пока она движется по системе, она прогревает металл, из которого сделаны компоненты и тепло отдается в окружающее пространство.

Водяная система отопления

После того, как вода остынет, она вернется в исходное место, то есть, в котел. Для того чтобы установить водяное отопление коттеджей, можно использовать несколько систем для нагревания воды. Разрешено применять газовые, электрические, дизельные и твердотопливные котлы.

Так же может быть интересна — схема отопления — «ленинградка», она достаточно проста и надежна.

Установочные работы и стоимость проекта отопления коттеджа будут составлять довольно большую сумму, но в дальнейшем вы поймете, что такая система экономна.

Электрическая система отопления

Данный вид системы состоит из электроконвектора, обогревателей с длинными инфракрасными волнами и системы «теплые полы». Схема электрического отопления не сложна в монтаже. Для установки такой системы нужен обогреватель. Или несколько источников тепла, равномерно распределенных по комнате. Однако не обольщайтесь стоимостью работ и оборудования в такой системе. Шок вас ожидает в конце месяца. Счет за электроэнергию будет высоким. Как видим, такое отопление не попадает в разряд экономически выгодных для потребителя.

Электрическая система отопления загородного дома

Воздушная система отопления

Принцип ее работы таков, что помещение прогревается путем циркуляции теплого воздуха. Такое отопление коттеджа под ключ состоит из: теплового генератора, системы воздуховодов. Итак, тепловой генератор разогревает воздух и подает его по тепловодам по всему помещению.

Для этого в теплогенераторе есть система воздуховодов, которые всасывают холодный воздух в систему для прогревания. Воздух будет циркулировать при условии гравитационной циркуляции, вызванной разными температурами и если его силой извлекать из помещения и доставлять на прогревание.

Воздушная система отопления

Для применения насильственного метода подойдет вентилятор. При разных температурах невозможна нормальная циркуляция воздуха когда окна и двери  оставляют открытыми. Проще говоря, система не замкнутая. Теплогенератор в воздушных системах отопления работает на природном газе, дизельном топливе и керосине. Для отвода продуктов горения установите дымоход. Воздушную систему отопления лучше монтировать во время строительства дома.

Что касается электрического отопления, его можно планировать в случае если нет рядом источника воды или как запасной вариант на случай аварии на водяной станции. Воздушное отопление практически не вошло в жизнь владельцев частных домов, поскольку малоизвестно.
