Особенности установки пескоуловителей для ливневой канализации

Допустимая нагрузка

Исходя из специфики эксплуатации данных изделий, связанной с постоянными механическими нагрузками на конструкцию, этот параметр является ключевым. Ниже приведена таблица классификации лотков.

Тип	Допустимая нагрузка (т)	Сфера применения
А15	1,5	Дачные участки, пешеходная и парковая зона, спортплощадки и т.д.
В125	12,5	Частные домовладения, автостоянки, гаражные кооперативы, дороги для легковых автомобилей.
С250	25,0	Автомойки, предприятия автосервиса, АЗС и т.д.
D400	40,0	Автопредприятия, промышленные зоны, транспортные терминалы, а также автодороги с высоким легковым и грузовым трафиком.
Е600	60,0	Устанавливаются на дренажных системах складов, центров логистики, крупных промышленных предприятий, причалах.
F900	90,0	Военные базы, аэродромы, а также места использования сверхтяжелой техники.

Виды конструкций

В зависимости от материала, из которого изготавливаются водоотводные желоба,  их принято разделять на следующие виды:

Бетонные и железобетонные лотки для ливневых канализаций. Как правило, класс этих конструкций соответствует E600 и F900. Отличительные особенности этого вида:

• устойчивость к низкой температуре;
• высокая прочность;
• не взаимодействуют с агрессивной химической средой;
• долгий срок эксплуатации.

Основной недостаток данного вида – значительный вес, что вносит определенные трудности, когда производится монтаж и транспортировка. Для этих целей потребуется привлекать спецтехнику, что ведет к дополнительным расходам.

Лотки из железобетона

Пластиковые лотки используются для ливневых канализаций, которые оборудуются в местах, где не предвидятся значительные механические нагрузки. Среди достоинств полиэтиленовых желобов можно назвать:

• небольшой вес, даже конструкции, на которые установлены железные решетки имеют массу не более 20 кг, что значительно упрощает укладку и транспортировку;
• материал конструкции не вступает в реакцию с агрессивной химической средой;
• долговечность изделия.

Ливневые желоба из ПНД

Полимербетонные желоба — отличный компромисс между бетонными и пластиковыми изделиями, они сочетают в себе их лучшие свойства, а именно:

• высокую устойчивость к механической нагрузке;
• прочность и жесткость бетонных изделий;
• нулевую реакцию с химически активными веществами;
• срок эксплуатации конструкций как минимум 30 лет.

Отдельно необходимо заметить, что желоба данного типа обладают определенной эластичностью и гибкостью, свойственной пластиковым аналогам, и при этом они легче бетонных лотков практически вдвое.

Технология производства полимербетонных конструкций допускает изготовление желобов, у которых класс прочности достигает максимального значения (F900), что существенно расширяет сферу их применения.

Ливневый желоб из полимербетона

Полимерпесчаный желоб, изготовленный по современной технологии, представляет собой практически вечное изделие

Следует обратить внимание на то, что цена этих лотков, устанавливаемых в ливневых канализациях, относительно невысокая, благодаря чему они пользуются огромной популярностью  в жилищном строительстве

Полимерпесчанные лотки для ливневки

Популярные модели песколовок

Рассмотрим для примера несколько востребованных моделей пескоуловителей для канализации с указанием их основных характеристик:

• Gidrolica Light. Это пластиковая ловушка горизонтального типа, предназначенная для установки в систему пластиковых лотков. Оснащена пластиковой решеткой. Ее длина составляет 50 см, ширина — 11,6 см, высота — 32 см. Класс нагрузки — A15. Ширина сечения — DN100. Цена пескоуловителей такого типа составляет около 1000 р. Выдерживает нагрузку до 1,5 т. Применяется уловитель в системах частных домов, на пешеходных тротуарах, в парках, на велодорожках.
• Gidrolica Filcoten. Изготавливается из композитного бетона и выдерживает нагрузку до 25 т. Длина ловушки — 50 см, ширина — 14 см, высота — 50 см. Класс нагрузки — С250. Ширина сечения — DN100. Применяются подобные устройства на автостоянках, в гаражах, на обочинах дорог, на спортивных объектах. Стоимость ловушки — порядка 5700 р.
• Gidrolica Super. Изготавливается из ударопрочного пластика. Имеет усиленную стальную насадку. Выпускаются 2 разновидности ловушек, отличающихся своими габаритами и шириной проходного сечения. Выдерживает весовую нагрузку до 60 т. Размеры пескоуловителей: длина — 50/54 см, ширина — 16/26 см, высота — 43,8/47,8 см. Класс нагрузки — Е600. Ширина сечения — DN100/DN200. составляет 2100-4200 р.

Расчет основных параметров

Как для бытового, так и для промышленного использования существуют песколовки разного размера и эффективности. Для определения того, какой пескоуловитель нужно приобрести по размерам и производительности, следует провести расчет, имея при этом следующие данные:

• объем сбрасываемых вод;
• параметры загрязненности;
• скорость движения потока;
• суточный объем осадка;
• территориальные условия для установки.

Рассчитаем габариты конструкции горизонтального блока с прямолинейным течением воды, состоящей из двух основных частей: рабочей и осадочной.

Пример.

Исходные данные:

• объем сбрасываемых вод – 130000 м3 или qmax=1,50 м3/с (130000/24/3600);
• допустимая скорость потока – 0,15-0,30 м/с;
• гидравлическая крупность осаждаемого песка – 18-24 мм/с;
• планируемое количество жителей – 415300 чел.

Решение:

1. Выбирают три отделения, исходя из расчета 50000 м3/сут.
2. Определяют необходимую площадь сечения одного отделения:ω=q_max/vn, где
   • v – средняя скорость потока, м/с;
3. n- количество отделений;
4. ω=1,50/(0,25×3)=2,0 м^2.
5. Рассчитывают длину:L=1000KHv/u

   K – коэффициент, берется из таблицы;

   , где

6. u – гидравлическая крупность песка, мм/с, берется из таблицы.

L=(1000⋅1,3 ⋅1⋅0,25)/24,2=13,43 м.

Находят ширину одного отделения, м:B=ω/H.

B=2,0/1=2,0 м.

Исходя из полученных размеров песколовки, выбирают стандартную из таблицы или проектируют индивидуально.
Скорость стока при разных значениях:υ_max=q_max/(BH n).

υ_max=1,50/(2⋅1⋅3)=0,25 м/с.

Время нахождения в рабочей части:T=L/υ_max.

T=13,43/0,25=53,72 с.

Рассчитывают количество осадка за сутки м3/сут:W_сут=(Nq_2)/1000

N – планируемое число жителей;

, где

W_сут=(415300⋅0,02)/1000=8,31 м^3/сут.

Находим объем одного контейнера:W_о=(W_сут T)/n, где T- время между выгрузками песка, должно быть не более 2-х суток.

W_о=(8,31⋅1)/3=2,77 м^3.

Находят глубину контейнера:h=W_о/B^2.

h=2,77/2^2 =0,69 м.

Рассчитывают высоту осадка песка на дне:h_ос=(W_сут k)/BnL, где: k- коэффициент распределения песка по дну, принимается равным 3.

h_ос=(8,31⋅3)/(2⋅3⋅13,43)=0,31 м.

Делают расчет полной строительной высоты:H_стр=H+h_ос+0,5.

H_стр=1+0,31+0,5=1,81 м.

Получен расчет габаритов горизонтальной песколовки, которыми необходимо руководствоваться при проектировании оборудования:

• ширина,
• высота
• и длина.

BхHхL=2 х 1,81 х 13,43 м.

Примерные схемы основных видов современных пескоуловителей можно посмотреть ниже.

Для удаления минеральных взвесей из сточных вод могут быть также использованы другие устройства:

• гидроциклоны
• и центрифуги.

Их конструкции работают благодаря вращательному движению жидкости, оно производит разделение частиц с различным удельным весом. Более тяжелые падают вниз, легкие – уносятся водным потоком.

Назначение, классификация и конструкция

Используемые для дренажа водоприемники при размещении в зоне индивидуального жилого дома выполняют следующие функции:

• Предохраняют стены и фундамент дома от намокания стекающей с крыши водой.
• Защищают цокольные и подвальные помещения в случаях, когда может произойти подтапливание весенним паводком.
• Позволяют экономить воду, собирая ее в водосточные колодцы для дальнейшего использования в хозяйственных целях.
• Защищают элементы ландшафта и огород (дорожки, клумбы, грядки) на приусадебной территории от размывания водой, способствует тому, чтобы на участке не образовывались лужи.
• При падении из труб сток разрушает материал отмостки, этого можно избежать, защитив ее от разрушения с одновременным отводом воды установкой дождеприемников.

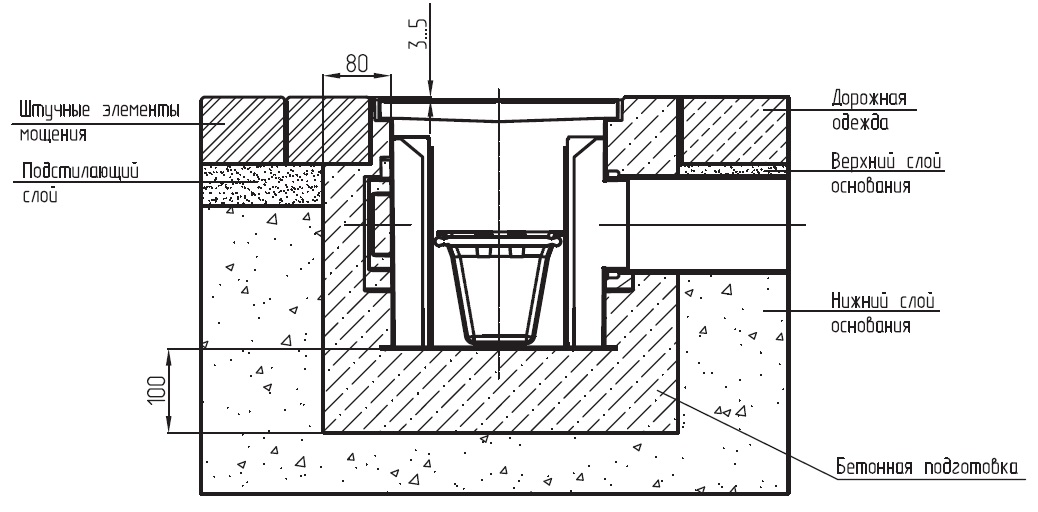

Рис. 3 Дождеприемники для системы отвода – схема монтажа

Система ливневой канализации работает следующим образом:

Через высокопрочную декоративную решетку, выполняющую основное условие, необходимое для эстетичности – привлекательный внешний вид, вода попадает на пескоуловитель для ливневой канализации в виде корзины для отстаивания взвесей. Тяжелая грязь и песок остаются на дне корзины для дождеприемника, а жидкость поступает в каналы и желоба через расположенные выше отверстия в корпусе, в котором размещено фильтрующее устройство. Дальнейший путь воды лежит по подземному трубопроводу, проложенному с небольшим уклоном, она попадает в накопительный колодец, где собирается для дальнейшего использования или утилизации.

Основные отличия всех систем заключается в конструкции дождеприемника, который имеет следующие исполнения корпуса:

• Прямоугольные. Прямоугольное исполнение можно встретить на улице любого города – такие тяжелые чугунные решетки стандартного размера располагаются вдоль городских автомобильных дорог. Подобная конструкция водоотвода нередко имеет большую протяженность и собирается в магистральную линию из нескольких корпусов, устанавливается вдоль отдельных участков автомобильных дорог, улиц, пешеходных переходов. Используется в случаях, если собираемый водный поток имеет большую площадь распространения, иногда устройства устанавливают и под сточными трубами для сбора воды из нескольких точек в один канал.
• Квадратные. Данные устройства применяют при небольшой площади территории, с которой необходимо отводить стоки, обычно их располагают непосредственно под водосточными трубами домов. Квадратные модели широко используются в индивидуальном хозяйстве, следствие невысоких нагрузок на решетку их корпуса выпускаются в полимерном исполнении.
• С обрамлением. Подобные виды применяются в местах высоких нагрузок на поверхностные решетчатые элементы, в основном они размещаются на автодорогах. При установке их решетка опирается на прочную металлическую раму, препятствующую деформации и разрушению колодца, погружению его под дорожное полотно.

Рис. 4 Конструкции дождеприемников с различной формой решеток

Монтаж пескоуловителя

Видео — монтаж пескоуловителя

Прежде, чем приступать к работам по установке пескоуловителей в систему канализации ливневого типа, следует ознакомиться с некоторыми важными принципами, которыми нельзя пренебрегать в процессе:

1. Первостепенно следует позаботиться о наличии канавы под пескоуловительное устройство, которая выстилается песком с добавлением гравия или щебневого камня.
2. Точно определить место для установки, которое должно быть в промежутке между желобами и стоком, транспортируемом воду в центральный приемник.
3. Следует позаботиться о том, чтобы верх устройства для очистки был защищен при помощи решетки, имеющей замковые соединения. Для устройств, произведенных из бетона, используют обычно аналогичные по материалу решетки. К бетонному приспособлению применяют чугунные решетчатые конструкции.
4. Последним нюансом будет обеспечение достаточного пространства для периодической очистки устройства от накопленного мусора и песка. Регулярная очистка этого устройства очень важна, поскольку при сильном загрязнении канализационной системы происходит не только прекращение работы, но и начинается разрушение зданий и дорог из-за того, что их начинает подмывать вода.

Учитывая разбежку в габаритных размерах устройств относительно места применения пескоуловителя, лучше рассмотреть установку на примере частного дома или участка Правильный процесс монтажа можно описать следующими действиями, материал устройства — пластик:

1. Чтобы не произошло всплытие пескоуловителя для ливневой канализации, следует позаботиться об укладке бетонной плиты, которая крепит пескоуловитель при помощи ремней. Размеры такой плиты должны не быть меньшими, чем размер устройства, даже чуть больше, а весом она должна быть больше, чем пескоуловитель с водой. Есть возможность в такой конструкции воспользоваться пластинами из металла.
2. Расчет плиты из бетона производится, отталкиваясь от того, что его удельная масса превышает в 2,5 раза массу воды. Если пескоуловитель имеет объем 2 м3, то масса плиты должна превышать 800 кг с учетом, что толщина ее 15 см. Расчеты для других ситуаций проводятся аналогичным образом.
3. Чтобы прикрепить ремни к плите, необходимо соорудить замковые соединения, которые должны крепиться в отверстия, подготовленные заранее. Присоединять замки можно как при помощи анкеров, так и с использованием сварочного оборудования.
4. В случае установки пескоуловителя на высоком уровне из-за того, что грунтовые воды находятся достаточно близко, то монтаж производят, исключая утяжелители.
5. Если установка производится устройства там, где предполагается нагрузка на почвенный слой достаточно большой силы, то плиту необходимо уложить и вверху конструкции.
6. В наружной части котлована проводят крепление пескоуловителя при помощи ремней, перед этим засыпав до 40 см песчаной фракции или щебневого камня на дно и утрамбовав.
7. После этого производят установку самого приспособления для очистки от песка сточных потоков воды, который необходимо наполнить на 1/3 водой.
8. Дальнейшим действием становится крепление устройства при помощи ременной конструкции и засыпается все песком и грунтом до 2/3 от уровня пескоуловителя. Утрамбовка засыпки проводится через каждых 30 см.
9. Если установка оборудования для очистки производилась без утяжеляющей плиты, то можно сделать засыпку однослойной.
10. Последним моментом в установке пескоуловителя для ливневой канализации будет подключение ко всей системе, после чего продолжать делать засыпку, пока та не будет доверху. Ее следует также тщательно трамбовать.

Особенности монтажа и ремонта канализационных колодцев

Укладка бетонных колец или полимерных камер для ливневки производится на песчано-гравийную подушку, которую отсыпают и трамбуют на дне заранее вырытого котлована. Если колодец делается герметичным, то под него укладывается бетонная плита и обмазывается слоем гидроизоляции на основе битума. В противном случае дренажная подушка из гравия делается большей толщины.

Чтобы ливневая канализация бесперебойно справлялась с потоками воды даже при пиковых нагрузках, необходимо устанавливать пескоуловители, а также решетки для задержания крупного мусора. На дноперепадного колодца укладывается металлический лист, который будет принимать на себя удар воды и предотвращать разрушение корпуса колодезной конструкции.

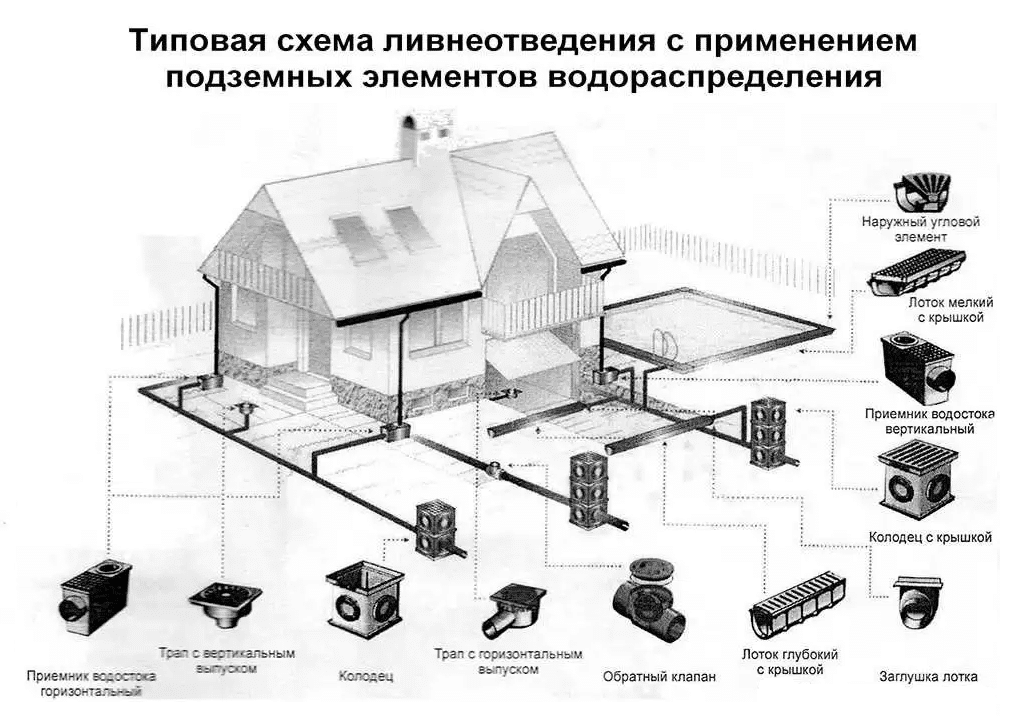

Схема устройства ливневой канализации коттеджа

Не рекомендуется ливневку объединять с домовой канализационной системой и ее септиком. Это может привести к переполнению очистного сооружения и выходу неочищенных стоков в грунт. А это заражение почвы со всеми вытекающими проблемами.

Эксплуатация системы ливневой канализации отличается неприхотливостью. Если при проектировании расчеты были сделаны правильно, то ремонтировать ее придется раз в несколько лет. Надо только следить за состоянием пескоуловителей и регулярно чистить их.

Благодаря появлению современных технологий промывки засоров высоким давлением колодцы стало возможно делать меньшего диаметра. При обслуживании все работы легко выполняются сверху без спуска человека на дно камеры.

Ремонт колодцев ливневок предполагает замену отдельных железобетонных колец либо запаивание трещин в пластиковом корпусе. В первом случае придется опять привлекать подъемную технику, как при монтаже. А во втором достаточно специального паяльника и полимерных заплаток.

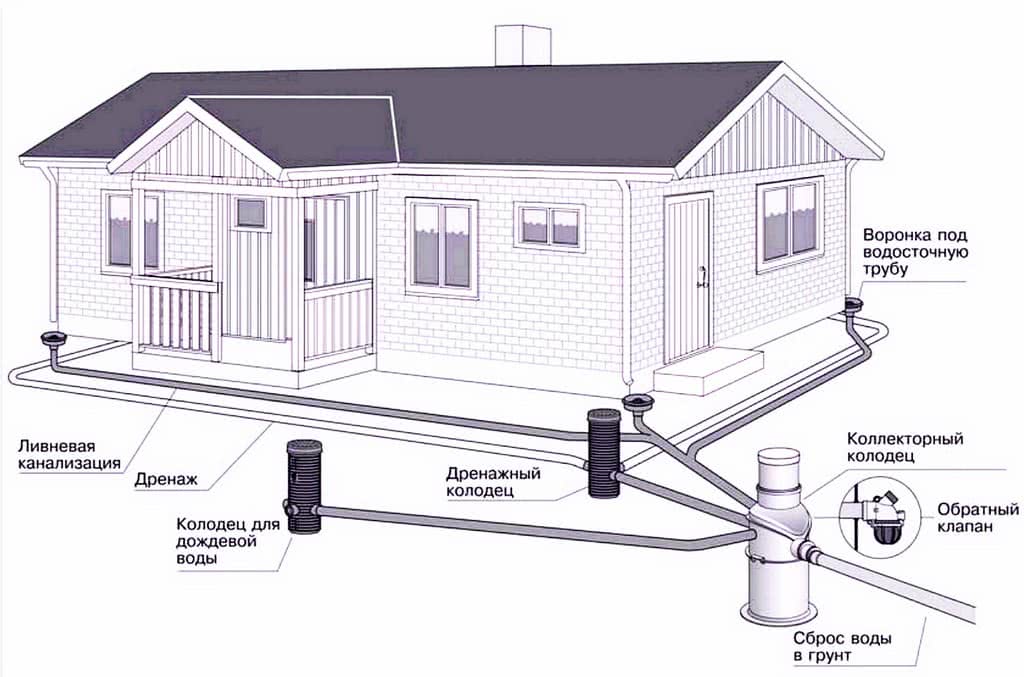

Структура ливневки частного дома

Дренажные и смотровые колодцы являются основой ливневой канализации. Их устройству следует уделять максимум внимания и на стадии проектировании и на этапе монтажа. Недочеты в расчетах в первый же ливень обернутся засорами и размывом грунта.

Грамотно устроенная ливневка не только избавит территорию у дома от луж и грязи, но и оградит фундаментное основание от негативного воздействия воды. Уложить трубы и смонтировать колодцы можно самостоятельно без привлечения профессиональных монтажников. Эксплуатировать ее также несложно, а вот подготовку проекта лучше доверить квалифицированному специалисту.

Виды пескоуловителей для ливневки

Существуют различные виды пескоуловителей, которые различаются материалами изготовления и конструкцией.

Пескоуловители для обеспечения работы ливневой канализации классифицируются по нескольким параметрам, которые будут рассмотрены ниже.

Конструкция

1. Устройство вертикального типа. Обычно изготавливается в форме вытянутого цилиндра. Твердые взвеси сами оседают на дно, а очищенная от них вода протекает через выходной патрубок. Отличаются большой вместимостью резервуара. Применяются преимущественно на объектах промышленного значения.
2. Устройство горизонтального типа. Конструкция располагается горизонтально и состоят из двух частей. В первой части вода свободно перемещается по прямой или по кругу, а во второй части происходит отложение осадка. Это наиболее распространенный вид отстойника, применяемый повсеместно, в том числе в индивидуальном строительстве, в частных домах.
3. Тангенциальный пескосборник. Это круглая конструкция, в которую вода подводится по касательной. В круглом резервуаре она закручивается, а всевозможные примеси под действием центробежной силы оседают на стенках камеры. Оттуда они, под своим весом, опускаются на дно. Данный вид уловителей песка не очень распространен в отечественном строительстве, в отличие от Европы.
4. Аэрируемый уловитель. Такие устройства часто применяются на пищевых производствах, где протекающая в сток вода имеет повышенную степень жирности. Внутри такого канализационного пескоуловителя проходит аэратор, насыщающий воду воздухом. Это обеспечивает лучшее трение частичек песка между собой и их лучшую очистку. Вода также лучше очищается от жировых составляющих, которые увлекаются на дно твердыми частицами.

Промышленный пескоуловитель Salher

Материал изготовления

Ловушки для водоотвода могут изготавливаться из различных материалов:

1. Бетон. Бетонный пескоуловитель отличается долговечностью и повышенной механической прочностью. Однако его значительный вес создает трудности при монтаже. Применяются бетонные устройства преимущественно на промышленных объектах (аэродромах, крупных предприятиях, в жилых городских районах). Для монтажа таких конструкций необходимо наличие специальной строительной техники. Бетон часто армируется стекловолокном, которое предотвращает его растрескивание со временем.

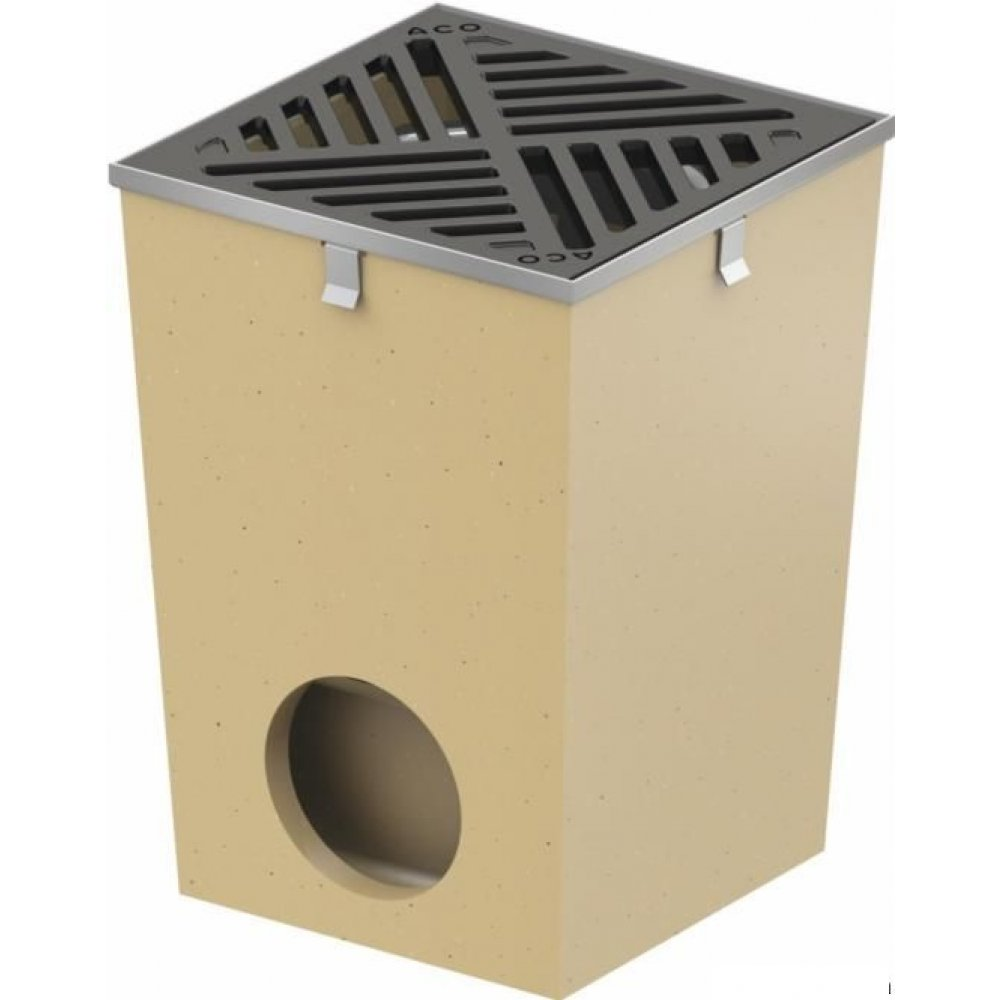

2. Полимербетон. Устройства совмещают в себе прочность бетона и легкость пластика, поэтому отличаются максимальной стоимостью. Их успешно применяют на тех объектах, где требуется надежность и высокая прочность, но без применения строительной техники.
3. Пластик. Пескоуловитель для ливневки из пластика является наиболее популярным вариантом для использования в быту. Он имеет небольшой вес, а прочность современного пластика намного выше, нежели была в прежние годы. Такие ловушки можно использовать на любой почве и при любом составе воды. Пластик не коррозирует, легко монтируется. При необходимости конструкцию можно легко демонтировать и перенести на другое место. Устанавливаются вручную.

Очистка пескоуловителя

Важно помнить, что объем резервуара пескоуловителя ограничен. И периодически приемник мусора нужно опорожнять

Делается это очень просто, корзина легко вынимается. В противном случае эффективность работы канализации будет снижаться. Когда емкость будет полностью заполнена, толку от ливневки не будет никакого.

Помимо очистки корзины важна промывка ливневой канализации, которая также проводится с профилактической целью. Промывка осуществляется паром под давлением либо струей горячей воды. Желательно прочистку канализации чередовать с промывкой.

Таким образом, ливневая канализация является важной конструкцией, предотвращающей подтопление зданий и территории около дома талыми и дождевыми водами. Состоит система из множества элементов

Одним из обязательных и важных является пескоуловитель. Данная деталь очищает воду от различных засоров, не дает твердым частицам проникнуть внутрь системы водоотведения и забить ее. Стоимость пескоуловителя в среднем невысокая, зависит от фирмы-производителя, материала изготовления и габаритов модели. Некоторые люди делают пескоуловитель своими руками.

https://youtube.com/watch?v=ZSCjBkOxgPE

Каких моделей бывает пескоуловитель для ливневой канализации

При всей своей, без преувеличения, гениальной простоте, такое устройство, как уловитель песка, может быть выполнено в виде разных моделей

Очень важно подобрать именно ту модель, которая будет оправдывать установку в том или ином случае. Ведь ливневая канализация – это очень сложное инженерное сооружение, которое требует точного расчета при ее обустройстве

И каждый элемент должен быть, что называется, «на своем месте». И даже такое устройство, как пескоуловитель для ливневой канализации, выбранный неверно, может в значительной степени снизить эффективность работы всей системы и даже привести к ее скорейшему выходу из строя. В настоящее время различают следующие виды уловителей:

• пескоуловители вертикального типа;
• пескоуловители горизонтального типа;
• тангенциальный уловитель;
• аэрируемый уловитель песка.

Чтобы не ошибиться с правильным выбором, имеет смысл подробнее рассмотреть, чем отличаются данные виды пескоуловителя.

Вертикальные пескоуловители

Они получили свое название благодаря вертикальной ориентации короба устройства. При этом форма его – цилиндрическая. Вода попадает внутрь устройства и, как уже говорилось, теряет значительно в скорости. Песок оседает на дно резервуара – а очищенная вода идет далее. Вертикальные устройства отличаются большой вместительностью, так что их использование может быть оправдано при больших водных потоках, либо при обслуживании обширных территорий.

Схема вертикального пескоуловителя для линёвой канализации.

Горизонтальные пескоуловители

В силу простоты конструкции и одновременно большой эффективности, именно горизонтальные пескоуловители получили наибольшее распространение. Это, как правило, пластиковые цилиндрические емкости, внутрь которых попадает вода с содержащимися в ней примесями песка и почвы. Внутри имеются две камеры. Попадая в первую, вода отфильтровывается и идет дальше во вторую, песок же сам собой остается внутри резервуара.

На схеме можно рассмотреть все составляющие элементы горизонтального пескоуловителя.

Иногда на промышленных объектах могут быть установлены специальные насосы для улучшенного удаления песка. Стоит также отметить, что песок, который был получен любыми моделями уловителя, можно в дальнейшем применять в каких угодно целях – в строительных, декоративных и т.д.

Тангенциальный пескоуловитель

В случае применения данного вида «песколовки», вода, поступая по специально оборудованной трубке, закручивается в водоворот. При этом песок оседает на стенках емкости и проваливается на дно, а очищенная вода продолжает свой путь по канализации.

Тангенциальный пескоуловитель работает по принципу «водоворота», в результате чего песок попадает в специальный накопитель.

Песок в данном случае будет отфильтровываться очень эффективно. Но в силу ряда причин в отечественном строительстве такой вид улавливания песка не получил широкого распространения. Зато он давно и успешно применятся в странах Европы.

Аэрируемые пескоуловители

Данный вид песколовок нередко находит свое применение в пищевой промышленности. Ведь вода, проходящая через канализацию в этом случае, нередко бывает повышенной жирности и с прочими посторонними примесями.

Аэрируемый пескоуловитель представляет собой горизонтальный резервуар. Работа его основана на скрости потока  – это гарантирует того, что все органические взвеси не смогут осесть на дно и выпасть в осадок, вызывая процессы гниения.

Чтобы аэрируемые пескоуловители эффективно работали, требуется обеспечить к ним постоянный приток воздуха. Так или иначе, но частицы песка при этом, оседая, привлекают с собой и жировые частички, а также прочие «грязные» вещества. Дополнительная очистка достигается и благодаря тому, что в аэрируемом уловителе песка частички трутся друг о друга, способствуя дополнительной очистке воды.

Также пескоуловители могут быть однокамерными и двухкамерными. Первые применяются там, где не предъявляются особенные требования к очистке воды. Они являются наиболее универсальными ловушками. Двухкамерные же используются при повышенной концентрации твердых примесей в воде – свыше 3 000 мг на один миллилитр.

Как уложить дождеприемник своими руками

Системы размещают в доступных местах:

• у жилого помещения;
• вдоль дороги;
• рядом с входной дверью;
• ниже водопроводных труб;
• в зонах, где сходятся уклоны — если местность неровная или имеются дорожки на возвышенности.

Если вам повезло и осадки редкое явление для вашего климата, участку не грозят потоки талых вод. В такой ситуации лучшее место для ливневки — рядом с домом. Прокладывайте дождеприемник под водопроводом.

Чтобы уложить ливневку своими руками, действуйте по схеме:

• купите материалы;
• подготовьте инструменты для работы;
• выберите место;
• вырежьте отверстие в устройстве;
• установите дождеприемник в отмостку;
• состыкуйте устройство и лоток водоотведения.

Какие материалы и инструменты понадобятся для монтажа

В процессе установки вам придется работать с твердыми материалами — гравием, щебнем, бетоном. Объем расходников определяют масштабы проекта:

• размер канализации;
• вместимость ливневки.

На примере пластиковой конструкции рассмотрим стандартный перечень материалов и инструментов:

• готовый дождеприемник — купите его в любом строительном гипермаркете;
• труба ПВХ — для стыковки с канализацией;
• соединительные уголки;
• набор муфт уплотнения;
• тройник.

Инструменты:

• болгарка;
• уровень;
• лопата;
• молоток;
• шпатель;
• дрель или перфоратор.

Читайте еще: Водосток для крыши своими руками

Как вырезать отверстие в дождеприемнике

Большинство готовых моделей ливневок уже имеют отверстия для соединения с трубой канализации. Но у некоторых конструкций таких отверстий нет. Сделайте их самостоятельно.

Отверстие нужных размеров делают по предварительной разметке — обозначения наносят на все стенки колодца. Место стыковки высверливают сверлом по металлу. Диаметр — 0,8 см.

Следующий шаг — возьмите молоток и постучите им по внутренней стороне стенки колодца. Чтобы выбить заглушку и не повредить поверхность, работайте легко, без усилий.

Место шва между трубой и ливневкой обработайте герметиком.

Как выбрать лучшее место для установки дождеприемника

Где вы расположите систему, зависит от места расположения водостока. Чем меньше расстояние, тем лучше вода попадет в его центр.

Учитывайте различный уровень давления сточных вод — напор воды при ливне и небольшом дожде будет отличаться. Чем правильнее вы проведете все замеры и расчеты, тем эффективнее будет работать устройство.

Особенности установки дождеприемника в отмостку

• Функциональное предназначение отмостки — защитить фундамент строения от подтопления. Алгоритм установки:
• выройте траншею;
• разместите лотки;
• монтируйте дождеприемники;
• уложите покрытие в отмостки. Утрамбуйте дно колодца слива. Сделайте уклон. Глубину определяйте из расчета величины лотков. Расположите его так, чтобы верх был виден на поверхности, но не выходил за края траншеи;
• положите на дно подушку из бетонного слоя. Высота — 8-10 см. Пока смесь не застыла, устанавливайте лотки;

• насколько ровно они установлены, определите с помощью нити. Сверху будут крепиться решетки;
• в участках под водостоком устанавливают ливневки, стыкуют их с трубами. Сверху монтируют пескозадерживатели;
• по бокам траншеи делают опалубку. Прокладывают бетон между ней и лотком;
• ждут, когда бетон схватится;
• убирают опалубку;
• кладут отмостку.

Как соединить дождеприемник с водоотводным лотком или дренажной трубой

Соединение лотка и дождеприемника:

• сделайте вертикальные пропилы на стенках конструкции;
• прорежьте заглушку — как это сделать, мы рассмотрели выше;
• воспользуйтесь соединительным уголком;
• обработайте стыки герметиков.

Соединение с дренажной трубой:

• вырежьте наружное дно дождеприемника;
• установите устройство отверстием вверх;
• соедините конструкцию с трубой и пройдитесь по шву герметиком.

Читайте еще: Прочистка ливневой канализации: пошаговая инструкция

Какие виды бывают?

Все песколовки работают по одному принципу осаждения песка под действием силы тяжести. Различаются они по характеру перемещения воды в резервуаре и форме самого пескоуловителя.

Самыми распространенными считаются:

• Горизонтальные – с течением воды параллельно земной поверхности. Бывают две разновидности:
  1. с поступательным течением потока — применяются при количествах сбрасываемой воды до 10000 м3/сут;

  с круговым движением — эффективны на предприятиях со сбросом до 70000 м3/сут.

Выпавший на дно песок перемещается к бункеру приспособлениями в виде щеток. В это время происходит его частичная очистка от органики.

Вертикальные – имеют вертикальный рабочий резервуар, в котором вода подается у основания и движется снизу-вверх.Из-за больших размеров не имеют популярности в автономных системах очистки и применяются редко.

Щелевые – используются на каналах и имеют несколько щелей в дне канала, под которыми расположены бункеры для песка. Из-за невысокой эффективности они находят применение там, где сток воды до 5000 м3/сут.

Тангенциальные – такие, в которых воде придается винтовое движение. При этом, усиливается отмывание органических загрязнений от песка. Такая установка имеет форму цилиндра, и вода в ней подается по касательной. Применяются при объемах стока до 50000 м3/сут.

Аэрируемые пескоуловители напоминают параллелепипед, на одной из граней которого по всей длине установлен аэратор – труба с небольшими отверстиями, через которые подается воздух. Аэратор крепится в полуметре от дна. Под ним размещается емкость для песка. Они эффективны при стоке до 10000 м3/сут. В аэрируемых моделях в осадок попадает до 90% минеральных загрязнений.

Справка. Существующие современные конструкции рассчитаны задерживать песок размером более 0,2-0,25 мм, который составляет до 65-70 % от всего песчаного мусора.

Наибольшую популярность получили горизонтальные конструкции с круговым движением. Они экономичнее таких же моделей, но с поступательным перемещением воды и аналогичной выработкой.

Видовое разнообразие конструкций

Существуют два признака, которые лежат в основе разделения на разновидности пескоуловителей. Первым является форма, которой обладает устройство, от этого зависят и некоторые особенности работы.

Тип	Описание
Горизонтальный	Представляет такой тип пескоуловитля вытянутый прямоугольник, который представлен внутренне двумя частями. Одна из них – это зона работы устройства, другая – для осаждения грязевых частиц, которая скапливает в своем внутреннем пространстве мусор. Движение воды внутри пескоуловителя для ливневой канализации такого типа происходит в прямом направлении и круговым потоком.
Вертикальный	Устроен таким образом, что за счет вертикального расположения емкости грязевые частицы оседают на дно самопроизвольно, а вода более чистая проходит дальше по системе, выходя сквозь предназначенное для этого отверстие.
Тангенциальный	Работает такой тип пескоуловителя за счет установки стоков, которые проведены по касательной. Благодаря этому, попадающий водный поток, сталкивается со стенками, после чего закручивается. Созданный водный вихрь способствует очистке водного потока от примесей грязи, которые осаждаются на дне. Оставшаяся часть воды беспрепятственно идут дальше по ливневой системе.
Аэрируемый	Представлен прямоугольной формы емкостью, которая в себе содержит специальный фильтрующий элемент, названный аэратором. Фильтр производит очищение потока поступающей в систему канализации воды.

Вторым признаком, который положен в градацию разновидностей пескоуловителей, считается материал, который применялся в производстве устройства:

Бетон	Пластик	Полимербетон
Самый первый материал, который стал применяться в изготовлении пескоуловителей. в то время — это была единственная возможность сконструировать устройство надежным и максимально отвечающим по необходимым требованиям. По сей день имеют статус самых прочных приспособлений для очистки канализации от песка.	Сделанные из такого материала приспособления гораздо легче в процессе монтажа, не слишком уступают в качествах прочности, чем предыдущие. Есть возможность использования в промышленных масштабах.	Относительно новый материал в производстве пескоуловителей, который характерен параметрами высокой прочности. Кроме этого, замена части состава материала для производства, снижает их стоимость в отношении тех, что производятся из бетона.

Из перечисленных разновидностей, относительно материала изготовления, можно выделить те, что произведены из пластика. Их преимущества пред другими в следующем:

1. Благодаря тому, что в производстве используется пластик высокопрочных характеристик, пескоуловители не подвергаются деформации даже при сильных ударах и смены температурного режима, также имеют устойчивость к воздействию веществ химического происхождения, которые могут быть агрессивны.
2. В пластиковых устройствах имеются специальные отверстия, которые упрощают присоединение желобов и самой системы канализации. Размер диаметра отверстия одинаков с отверстиями, предназначенными для труб и равны 100 мм.
3. Легкость в транспортировке устройств обусловлена тем, что пластиковый материал мало вести и сами приспособления мелкогабаритные.
4. Возможность применения такого типа устройств для любых канализаций ливневого типа. Есть возможность установить их, как и в частном доме или даче, так и на стоянках автомобилей и автомойках.
5. Пластиковая конструкция пескоуловителя задерживает до 95% мусора, идущего с водными потоками через систему канализации, потому как оснащено специальными решетчатыми приспособлениями внутри конструкции.
6. Относится к классу С по уровню нагрузок.
