Как чертить план стропил
План стропил представляет собой обозначение элементов скатной крыши, которое упускается на чертеже крыши. Стропила располагают с учетом кровельного материала, так как для различных материалов необходима разная подоснова. В случаем с металлочерепицей это между стропилами необходимо оставлять пространство в 450 см. Порядок черчения в программе AutoCAD.
копирование плана кровли или зеркальное отображение половины кровли, если эти чертежи должны быть совмещены;
присвоение линиям кровли меньшей толщины;
параллельное смещение от коньков и ендов линий на половину от стропил (если стропила по 15 см, то смещение в программе необходимо указать как 75 мм);
после этого основной каркас готов (смотри подробнее: стропильная система дома ), далее необходимо переходить к стропилам скатов, их рекомендуется вычерчивать от середины кровли, особенно, если здание симметричное (лучше разместить сразу две линии по разные стороны от линии симметрии и двигаться от них).
расстояние размещения стропил подбирается индивидуально с учетом особенностей крыши дома, в моей работе оно составляло до 800 мм, в местах прохождения дымоходов расстояние уменьшалось до 600.
С висячими стропилами
Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.
Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

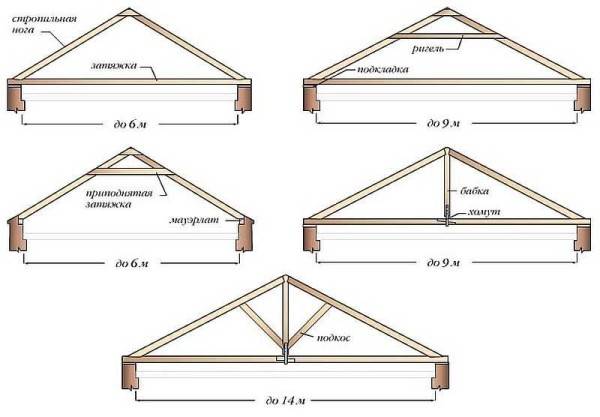

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами
Стропильная система двухскатной крыши для небольших домов
Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.
Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).
На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.
Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы
Для мансардных крыш
Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.
Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля
Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника
В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.
При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.
Для больших домов
При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.
Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил
При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).
Прямой и косой прируб для соединения затяжки
Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.
Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки
Крепление подкосов для стропильной системы висячими стропилами
При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.
План кровли здания
При разработке проектной документации используются различные строительные нормы и правила, которые в частности определяют, что если здание оборудовано внутренним водостоком, то в обязательном порядке должен составляться план его кровли. причем вне зависимости от того, насколько сложна форма строения.
Для тех зданий, которые оснащены наружным водостоком, план крыши разрабатывается при сложной конфигурации строения, а также в том случае, когда на крыше предусматривается надстройка, инженерные устройства вентиляции и т.д.
Специалистами в области архитектуры и строительства все крыши подразделяются на два основных типа:
Плоскими именуются те из них, которые имеют угол уклона не более 2,5°. Чаще всего крыша представляет собой некую комбинацию так называемых скатов — нескольких пересекающихся друг с другом наклонных плоскостей, образующих двугранные углы. Та линия, по которой пересекаются между собой скаты, именуется ребром. Коньком же именуется верхнее горизонтальное ребро скатной крыши.
Элементы скатной крыши
Такое пересечение скатов крыши, которое представляет собой обращенный к низу двугранный угол, образует так называемую ендову или разжелобок. В зависимости от величины, функционального назначения здания и целого ряда других факторов используются различные конфигурации скатных крыш. Они в значительной степени зависят от общей конфигурации строения, а также от того, каково направление водоотвода. Когда проектировщики выбирают форму и материал крыши, они в обязательном порядке учитывают архитектурные особенности здания.
Большинство домов проектируется таким образом, чтобы все скаты их крыш имели один и тот же угол уклона. Его величина зависит от таких факторов, как климатические условия и материал, использующийся для обустройства кровли.
Когда архитекторы строят геометрические чертежи планов кровель, они руководствуются целым рядом правил и положений.
Если часть крыши над карнизом, именуемая линией слива, целиком располагается в одной и той же плоскости и пересекается с другой, а скаты крыши имеют одинаковые углы наклона, то угол, который образуют линии слива, делится проекцией линии пересечения строго пополам.
В тех случаях, если линии сливов двух скатов крыши располагаются параллельно друг другу, то проекция линии пересечения располагается на одинаковых от этих самых скатов расстояниях и лежит параллельно линии слива. Такая ситуация на профессиональном языке кровельщиков именуется «коньком».
Вальмовая крыша сложной формы
Для того чтобы построить план кровли здания сам план сооружения условно делится на некоторое количество прямоугольников таким образом, чтобы они обязательно друг друга перекрывали. Кроме того, каждая из сторон этих прямоугольников или частично, или полностью выходит за наружный контур плана. После этого исходя из того, каким образом были ранее приведены положения, над каждым из прямоугольников строят изображения кровли. При этом построение начинается с самого широкого из них.
План кровли вычерчивается с обязательным оставлением видимых контуров, по которым пересекаются скаты кровли. Проектировщики должны обязательно знать их уклон для того, чтобы построить различные виды (к примеру, вид спереди). Форму фасада обязательно учитывают тогда, когда линии сливов располагаются на разных уровнях.
Рабочие чертежи планов кровли
Согласно действующим строительным нормам, стандартам и правилам, на рабочих чертежах планов кровли допускается изображение таких элементов, как пожарные лестницы, вентиляционные устройства, дымовые трубы, будки для выхода, слуховые окна и т.п. Если здание имеет несколько пролетов, то для того, чтобы показать уклоны скатов кровли, для всех основных ее участков вычерчиваются схематические поперечные профили. При этом штриховка производится в виде толстой линии.

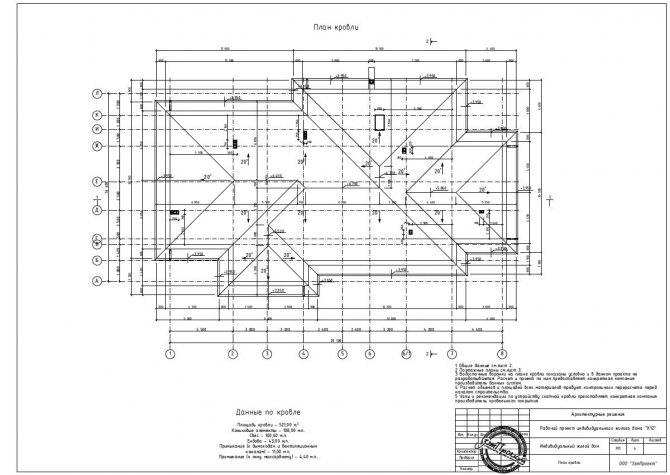

План кровли промышленного здания
Для зданий других типов уклоны отмечаются на схематических поперечных профилях, а также на основных скатах. Если наличествуют участки, имеющие различную конструкцию и материал кровли, то они на планах выделяются графически, выносными надписями или специальными текстовыми пояснениями.
Обязательными элементами плана кровли являются координационные оси. Помимо них должны также обозначаться металлические ограждения, пожарные лестницы, парапетные узлы и плиты (в тех случаях, если на других чертежах они не обозначены).

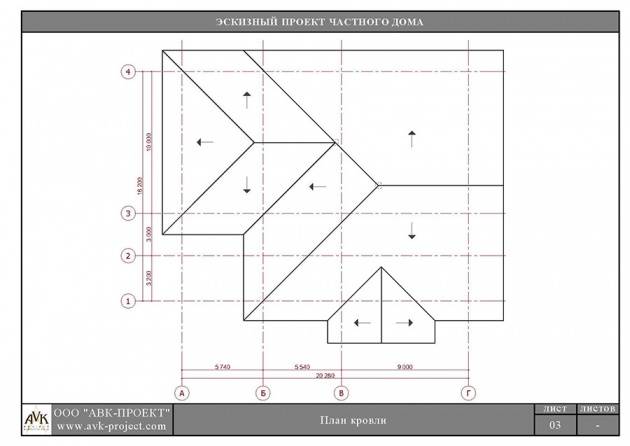

План кровли
План кровли обязателен для здания с внутренним водостоком, независимо от сложности формы здания в плане. В зданиях с наружным водостоком план крыши дается при сложной конфигурации здания в плане, а также в том случае, когда на крыше имеются надстройка, вентиляционные устройства и т.д.
Крыши могут быть плоские и скатные. Плоские крыши имеют уклон до 2,5 %. Скатные крыши представляют собой несколько пересекающихся наклонных плоскостей — скатов. Скаты крыш, пересекаясь, образуют двухгранные углы. Линия пересечения скатов крыши называется ребром. Верхнее горизонтальное ребро носит название конька. Пересечение скатов крыши, представляющих собой двухгранный угол, обращенный к низу, образует разжелобок или ендову (рис. 10.9.1). Встречаются разнообразные формы крыш, которые применяют в зависимости от общей конфигурации здания в плане и возможного направления водоотвода. При выборе материала и формы крыши учитывают также архитектурные требования. В одном здании все скаты крыши имеют, как правило, одинаковый уклон. Уклон зависит от материала кровли и климатических условий.
При построении геометрического чертежа плана кровли пользуются следующими положениями и правилами:
- При линии слива (часть крыши над карнизом), лежащей в одной горизонтальной плоскости, и одинаковых углах наклона скатов крыши соблюдают следующие правила:
- если имеются два ската крыши с пересекающимися линиями слива, то проекция линии пересечения делит угол, образованный линиями сливов, пополам (рис. 10,9,2, а);
- если имеются два ската крыши с параллельными линиями сливов, то проекция линии пересечения параллельна линиям слива и расположена на равных от них расстояниях — «конек» (рис. 10.9.2, б);
- если в какой-нибудь точке сходятся две линии пересечения, то из нее, как правило, идет третья (рис. 10.9.2, а).
Для построения плана кровли план здания делят на ряд прямоугольников. Прямоугольники должны перекрывать друг друга, а каждая их сторона полностью или частично выходить за наружный контур плана. Затем, исходя из раннее приведенных положений, строят изображения кровли над каждым прямоугольником, начиная с наиболее широкого (рис. 10.9.2в). На плане кровли оставляют видимые контуры линий пересечения скатов. Для построения вида спереди или других видов необходимо знать уклон скатов. Если линии сливов лежат в разных уровнях, то план кровли строят с учетом формы фасада.
На рабочих чертежах планов кровли можно изображать ограждения, парапеты, слуховые окна и будки для выхода на плоские крыши, дымовые трубы, вентиляционные устройства, пожарные лестницы и т.п. На планах кровли многопролетных зданий для показа уклонов вычерчивают схематический поперечный профиль основных участков кровли, сделав штриховку в виде толстой линии. Рекомендуемая толщина 0,6—0,8 мм. Профиль представляет собой вид по стрелке справа налево или снизу вверх.
В зданиях других типов уклоны отмечают на основных скатах или также на схематических поперечных профилях. На плане кровли указывают основные размеры здания и участков с различной конструкцией и материалом кровли. Эти участки должны графически выделяться и сопровождаться поясняющей выносной надписью или текстовым указанием к чертежу.
На план кровли наносят координационные оси, проходящие в характерных местах. Кроме того, на плане кровли должны быть замаркированы пожарные лестницы, металлические ограждения, парапетные плиты и узлы, если они не замаркированы на других чертежах.
Примеры оформления плана кровли промышленного и гражданского здания даны на рис. 10.9.3 и рис. 10.9.4.
Наиболее часто встречающиеся типы крыш
Рассмотрим типы крыш, которые чаще всего встречаются в частных домах, и разберемся в особенностях их конструкций.
Конструкция односкатной крыши
Такие крыши считаются очень простыми в монтаже, и чаще всего односкатной крышей оборудуют дома, находящиеся в южных регионах с малым количеством атмосферных осадков. Опишем преимущества и недостатки таких конструкций:
- Экономия материалов;
- Простота монтажа;
- Малый вес, и соответственно небольшая нагрузка односкатной крыши на фундамент;
- Отличная сопротивляемость порывам ветра;
- Плохая сопротивляемость скапливанию атмосферных осадков;
- Непривлекательность.
Для подготовки чертежа необходимо знать такие параметры, как габариты здания, наклон кровли, тип кровельного материала. Высота стропильной системы зависит не только от угла наклона крыши. Если скат крыши будет выходить за пределы стен вследствие конструктивных особенностей дома, этот факт необходимо учитывать тоже.
Количество стропил зависит от габаритов здания, а шаг между ними должен выбираться исходя их сечения пиломатериала, используемого для строительства.
Чертежи устройства односкатной крыши
Дополнительные усиливающие элементы, такие как подкосы и ригели, позволяют предотвратить провисание системы под тяжестью кровли.
Подбирая готовые чертежи для односкатной крыши, необходимо позаботиться, чтобы в них содержалась вся информация о конструктивных элементах. Кроме этого, в чертежах должны быть указаны способы крепления элементов крыши друг к другу, что будет очень полезным при монтаже.
Конструкция двухскатной крыши
С помощью двухскатной крыши защищается большинство проектов и планировок домов. Почему же они так популярны, попробуем разобраться:
- Относительно невысокая цена;
- Привлекательность по сравнению с односкатной крышей;
- Отличная сопротивляемость атмосферным осадкам;
- Легкость монтажа.
Конструкция стропильной системы состоит из стропил, балок, мауэрлата и конькового бруса. Для конструкции двускатной кровли, к которой предъявляются более серьезные требования по надежности, чертежи дополняются прогонами, подкосами и подпорками.
Схема устройства двускатной крыши
Существуют разновидности двускатной кровли, одной из которых является дома с мансардной крышей. Мансардные крыши нередко имеют ломаные скаты для того, чтобы увеличить полезное пространство под крышей, необходимое для комфортной жизни.
При проектировании двускатной крыши для дома, находящегося в северном регионе, с характерными обильными осадками зимой, следует предусмотреть крутые скаты и усиленную конструкцию стропильной системы.
Посмотрев по сторонам, можно легко отыскать пример неправильно спроектированной двухскатной кровли, и показателем тому будет большое количество снега на крыше.
Конструкция четырехскатной (вальмовой) крыши
Благодаря вальмовой крыше загородный дом становится более привлекательным и неповторимым. Кроме этого, благодаря четырехскатной конструкции, крыша становится полностью оптекаемой, и ей не страшны порывы ветра любой силы. Вальмовой такую крышу называют из-за наличия в ней торцевых скатов треугольной формы — вальмов.
Рассмотрим достоинства четырехскатной крыши:
- Отсутствие сопротивления ветру, способствующее широкому применению вальмовой крыши в ветреных регионах;
- Оригинальный внешний вид;
- Благодаря вальмовой крыше фасад дома хорошо защищен от атмосферных осадков;
- Под четырехскатной крышей без проблем можно соорудить и обустроить жилой чердак .
Обсудим и недостатки четырехскатной крыши:
- Сложность монтажа, если сравнивать ее с двухскатной крышей;
- Стоимость вальмовой крыши выше двухскатной;
- Некоторые сложности могут возникнуть при планировке мансарды под вальмовой крышей. Из-за того, что конструкция предполагает наличие четырех скатов, полезное пространство будет скрадываться больше по сравнению с двухскатной крышей.
Для сооружения вальмовой крыши необходим тщательный расчет, подготовка проекта и необходимых чертежей. В проекте должны быть отражены особенности региона, стоимость всех необходимых материалов и сложность монтажа.
Проект вальмовой крыши должен рассчитывать и площадь будущей крыши, благодаря которому будет понятно, сколько понадобится кровельного материала. Проектирование и создание чертежей четырехскатной крыши дело непростое, и вряд ли будет под силу неподготовленным строителям. Лучше всего доверить проектирование таких сложных по конструкции крыш специалистам, что позволит не волноваться о качестве.
Возможные варианты исполнения крыш
Проектированию крыш предшествует выбор подходящей конструкции, которая в конкретных условиях покажет себя наилучшим образом. Лучше всего рассмотреть все возможные варианты, взвесить все за и против и остановиться на самом лучшем. В первую очередь необходимо выбрать крышу в соответствии с погодными условиями в регионе, что поможет правильно подобрать строительные материалы и кровельное покрытие.
Для регионов, которым присущи сильные порывы ветра, не подойдут высокие крыши, потому что чрезмерная ветровая нагрузка может привести к разрушениям.
Варианты крыш различных форм и конструкций
Если же на местности преобладают обильные снегопады, то конструкция крыши должна быть высокой и крутой, что поможет быстрому удалению снега и предотвратит протечку кровли.
Как показывает практика, плоские крыши гораздо хуже выполняют свои функции, нежели конструкции односкатной, двухскатной или четырехскатной крыш, поэтому для защиты жилых построек их используют гораздо реже. Скатные крыши отлично зарекомендовали себя в эксплуатации, без проблем удаляя атмосферные осадки в виде снега и дождя.
Эти особенности позволяют скатным крышам препятствовать образованию на доме мусора и атмосферных осадков, что положительно влияет на долговечности кровли.
Планировка крыши может иметь индивидуальные особенности, которые могут быть внесены проектировщиками, разрабатывающими проект дома, однако, это не должно повлиять на способность крыши выполнять свои основные обязанности:
- Предоставление надежной защиты для дома;
- Надежный отвод атмосферных осадков.
Различные чертежи устройства крыши
Особенности подготовки чертежей в план кровли
Скатными называются крыши, которые включают несколько плоскостей, располагающихся под наклоном больше 10%.
Конструктивно скатные крыши делятся на 2 типа — бесчердачные и чердачные.
Кровля с двумя скатными поверхностями — самый распространенный тип таких кровель, он используется для зданий и домов любых видов.
Кровли с 4 скатными поверхностями чаще всего используются для дач, коттеджей и загородных домов.
Законченный чертеж кровельной конструкции обязательно содержит полную информацию о физических параметрах (ширине, длине, сечении) и фактическом расположении на крыше абсолютно всех элементов.
Также желательно во время проектирования кровли определить способы крепления ее деталей и узлов, и занести эту информацию в план кровли.
В графическом разделе плана указывают длины стен строения, расстояние между стропилиной и коньком, выбранный или рассчитанный угол уклона скатных поверхностей и физические размеры стропил.
При выборе кровельного стройматериала для покрытия скатных плоскостей крыши нужно учесть такие рекомендации:
- для профлиста — уклон скатной поверхности делают не меньше 8°;
- для металлочерепицы — уклон — 30°;
- для гибких покрытий, таких как рубероид — 5°;
- для волновых шиферин — 20 — 30°.

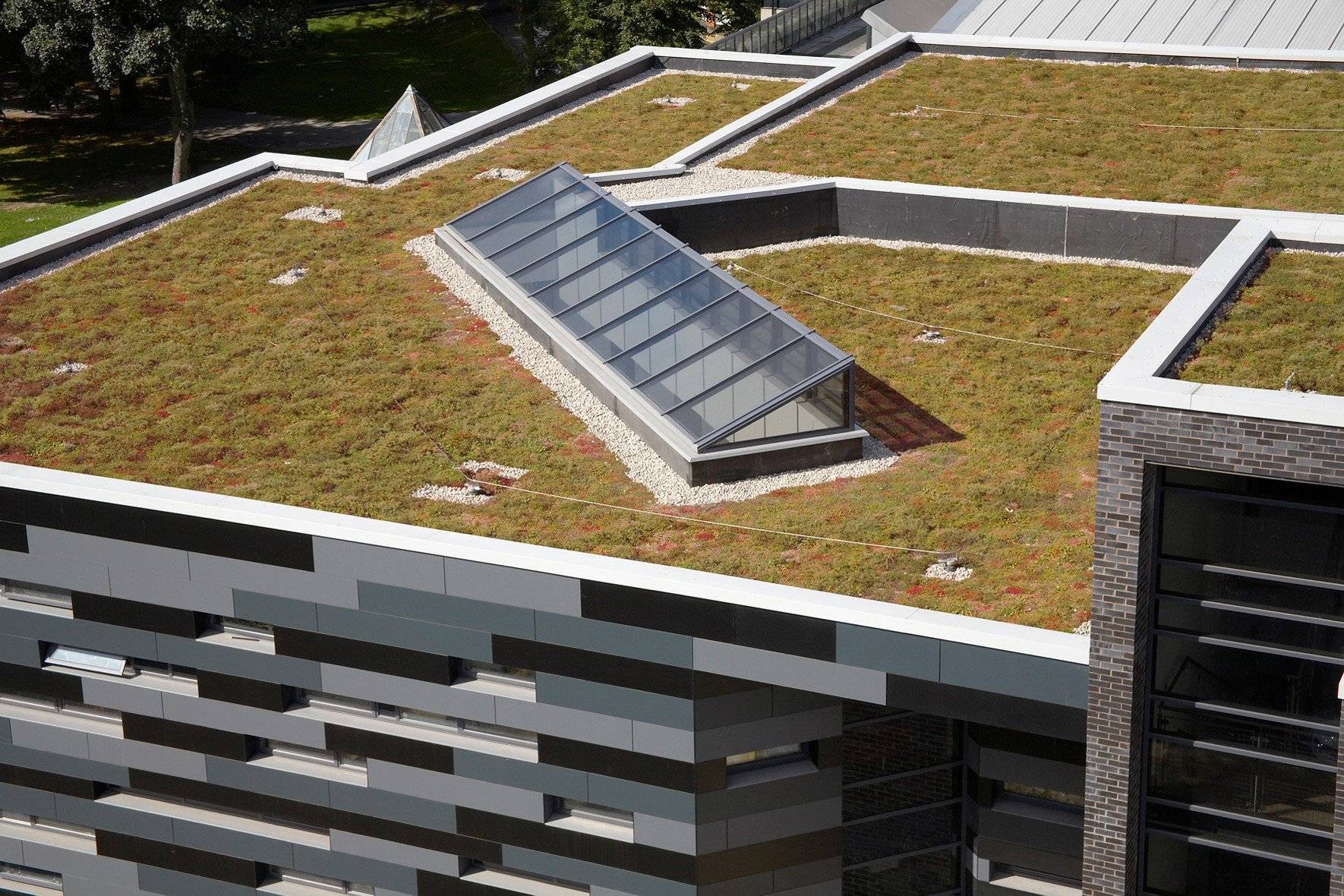

План кровли плоской крыши:особенности проектировки и обустройства
Минимальный уклон плоской крыши
Важно помнить следующую особенность плоских крыш: минимальной скат должен быть в любом случае. Обычно он составляет 5 — 15 градусов
При невыполнении этого условия на вашей крыше постоянно будут скапливаться осадки. Это как минимум неприятно, а как максимум может привести к дорогостоящему ремонту кровли.
Проекты коттеджей с плоской крышей не всегда предусматривают необходимый угол ската. В таком случае необходимо будет провести разуклонку: придать кровле нужный наклон для хорошего водоотведения с помощью полистирольных плит или насыпных материалов с бетонной стяжкой.
Проекты домов с плоской крышей бывают двух разновидностей:
- с облегченной кровлей;
- с эксплуатируемой кровлей.
Первый тип кровли обустраивается по следующему плану:
На несущие стены или на уже зафиксированный мауэрлат (бревно, уложенное сверху по периметру наружной стены) укладывают основные балки. Для этой цели идеально подойдут деревянные брусья, имеющие сечение 100х100 или 150х200 мм, которые размещают через каждые 0,5 – 1 м и фиксируют анкерными шпильками.
Нужное сечение балок выбирается исходя из расчетного веса всей кровли.
Поверх основных балок монтируется обрешетка сплошного типа, изготовленная из обрезной доски с толщиной около 2-5 см или OSB-плит с сопоставимой прочностью. Отверстия или щели в обрешетке присутствовать не должны!
Сразу на обрешетке размещается гидроизоляционная мембрана. Укладывать гидроизоляцию следует несколькими слоями, а все стыки материала тщательно проклеивать строительным скотчем или специальным клеем.
4. Следом с помощью экструдированного пенополистирола, минеральной ваты и других подобных материалов производится теплоизоляция. Утеплитель необходимо разместить поверх гидроизоляции очень плотно, так как даже небольшая щель может стать причиной прохлады в доме.
Не забудьте про обустройство вентиляционных отдушин. Без них на утеплителе будет скапливаться конденсат, что приведет к его излишнему увлажнению.
Проект крыши одноэтажного дома может предусматривать в качестве утеплителя керамзит, но его слой должен быть не меньше 10 см.
На последнем этапе обустройства кровли укладывается еще слой гидроизоляции.
На крыше, возведенной по вышеописанному плану, нельзя размещать дополнительные объекты. Она такую нагрузку просто не выдержит. Не забывайте об этом!
Если же вы серьезно настроены на благоустройство вашей крыши, будьте готовы приложить определенные усилия. Ниже рассмотрим варианты возведения крыш с твердой кровлей.
Проектирование крыши дома большой площади
Если планируется строить частный дом большой площади, то не рекомендуется использовать односкатную крышу. Если желание изготовить её всё-таки есть, следует предусмотреть наличие нескольких односкатных крыш. Их надо будет совместить и разместить под наклоном в разных направлениях. Если нет желания возводить высокие стены, то крыша не должна иметь большого уклона.
С точки зрения эстетики, лучшим решением является применение вальмовой ломаной крыши. В ней нужно предусмотреть наличие слуховых и мансардных окон, чтобы крыша могла проветриваться.
Ели планируется изготовить вальмовую ломаную крышу, то следует позаботиться о монтаже слуховых окон
В подобной конструкции можно сделать мансардный этаж, что добавит зданию полезную площадь. При размещении слухового окна нужно позаботиться о том, чтобы:
- угол наклона крыши был более 35°;
- размеры створок находились в пределах от 80х60 до 120х80 см;
- надстройка над проёмом кровли была удалена от внешних стенок на небольшое расстояние.
Чтобы обустроить кровельные слуховые окна, можно использовать следующие облицовочные материалы:
- черепицу;
- медные листы;
- листы стали.
В процессе составления проекта крыши понадобится сделать отдельный чертёж слуховых окон. Во время создания проекта надо учитывать такие нюансы:
- ширина проёма под подобное окно должна быть больше половины ширины мансардного помещения;
- опоры должны быть той же толщины, что и стропильные рейки крыши;
- элементы каркаса следует закреплять стальными крепежами.

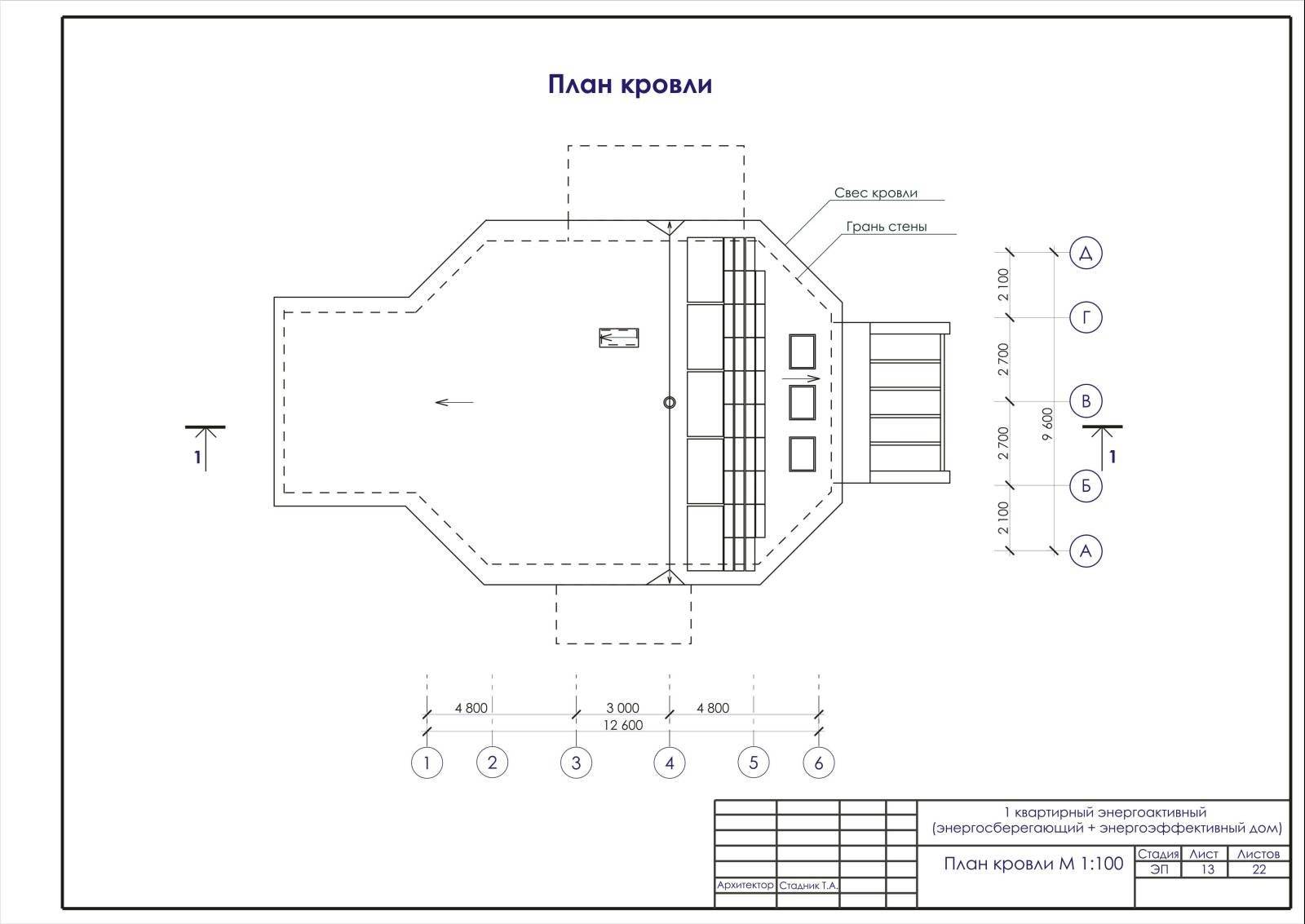

Как создать план плоской кровли
Строительство – дело точное. Здесь нельзя серьезно ошибаться, ведь это может привести к серьезным последствиям. Поэтому любой чертеж принято делить на примитивные фигуры и дальнейшие расчеты осуществлять именно по ним.
Если рассматривается сложная скатная крыша, то она распределяется на прямоугольные участки. В местах сопряжения плоскостей прочерчиваются ендовы и коньки. Стоит понимать, что это всего лишь рисунок и нельзя серьезно относиться к выходящим за его пределы линиям. Грамотный чертеж всегда должен включать в себя проекцию объекта со всех сторон, где показывают важнейшие элементы.
На сегодняшний день мало кто занимается чертежами от руки. В сети давно полно программ для быстрого создания или редактирования того, или иного проекта. Такими средствами обладают практически все проектные бюро.
План плоской кровли по нормам чертежного дела в обязательном порядке должен включать в себя координатные оси, к которым привязаны основные стены. Благодаря этому вы без проблем можете представить здание в пространстве.
Для того, чтобы чертеж хорошо читался необходимо сделать следующее:
- Все основные и важные части здания обводятся жирной линией
- Контуры основных несущих стен должны указываться на плане кровли
- Когда производится деление здания на прямоугольники, то под каждым из них необходимо изображать кровлю заново
- Коньковые проекции выделяются особыми линиями
- Обозначаются ендовы
Помимо этого, на плане в обязательном порядке должно указываться расположение вентиляционных и дымоходных каналов, а при наличии слуховых окон указывают и их.
Благодаря отметкам, указывающим направления разуклонки на плоских крышах можно организовать водосточную систему на листке бумаги, а затем уже приступать к непосредственному устройству.
Как правило, все значения, указанные на чертежах показывают реальные значения без масштабирования. Это позволит более безошибочно представлять себе ту или иную деталь.
Качественно составленный чертеж должен идти вместе с узлами соединений разнообразных деталей. Вот наиболее важные из них:
- Коньковый узел и места крепежа стропильных ног между собой и другими деталями системы
- Стыковка подкосов, стоек с основными элементами. То же касается других аналогичных деталей
- Крепеж стропильных ног к мауэрлату
Дабы позволить заказчикам оценить все прелести эстетики и богатство здания необходимо уже на чертеже указывать некоторые моменты. Одним из них является кровельный эскиз. Он подчеркивает именно эти параметры.
Места врубки – необходимые элементы, которые должны указываться на чертеже или плане. Интересным моментом являются их параметры и фактические размеры.
При самостоятельной работе над чертежом необходимо соблюдать некоторые правила, касательно их оформления:
- Пересечение двух скатов, как правило, образует ендову или конек, поэтому такие места необходимо выделять толстой линией. Их проекция в обязательном порядке должна делить части прямоугольника ровно пополам
- На двухскатной крыше, у которой свесы параллельны, конек будет также являться таковым по отношению к ним. Коньковая линия должна находиться идеально посередине кровли без какого-либо смещения
- Чертеж плоской крыши существенно проще скатной. На ней отсутствует большинство узлов и сложных стропильных систем. Также на плоскости вы не найдете ендов и коньков
ВАЖНО: Без надлежащей подготовки ни в коем случае нельзя чертить здание самостоятельно. Этим могут заниматься обученные специалисты проектного бюро
Для качественного плана вам понадобится иметь понимание в основах строительной деятельности и хорошо разбираться во всех материалах.
Плоская крыша является одним из самых дешевых кровельных решений. Ее обустройство обойдется вам куда меньше даже по сравнению с двухскатной. Благодаря современным кровельным покрытиям вы можете создать качественный защитный слой, который будет исправно выполнять свои функции на протяжении длительного периода. Кроме того, у вас появится возможность обустроить получившуюся плоскость под свое усмотрение.
Безусловно, возведение крыши является завершением всей постройки. Поэтому именно от этого элемента зависит качество проживания в доме, его долговечность и надежность. Именно по этой причине огромное значение имеют в возведении дома чертежи крыш, о которых мы поговорим в нашей статье.
Внешнее покрытие
В зависимости от типа гидроизоляционной прослойки плоские крыши условно разделяются на:
- битумные (защищаемые сравнительно дешевыми рулонными битумными и битумно-полимерными материалами или мастиками на такой же основе);
- мембранные (закрываемые покрытиями на основе фольги, каучука и/или полимеров и характеризующиеся повышенной прочностью и герметичностью);
- бесшовные (изолируемые жидкими полимерными составами).
Потребность в использовании жидких средств возникает при сложной планировке плоской крыши и наличии большого числа проходных элементов. Приведенные материалы при необходимости отделяются от других слоев разделительными прослойками или комбинируются.
Внешнее покрытие крыш выбирается исходя из их назначения. При отсутствии серьезных механических нагрузок его функции может выполнять ковер из рулонных гидроизоляционных материалов, включая мягкую кровлю.
При планировании частого перемещения людей и транспорта по поверхности или инверсионном типе пирога плоские крыши закрывают тротуарной плиткой, террасной доской, покрытиями на основе резиновой крошки, асфальтобетонными и армированными стяжками или засыпают балластными слоями (грунтом с растительным покровом или искусственным газоном, гравием или щебенкой).
