Размеры и преимущества плоских радиаторов отопления

Какими должны быть размеры

Чтобы радиатор отопления мог отдать максимум тепла (в данном случае речь не идет о его тепловой мощности, а об эффективности его работы), размеры должны быть такими:

1. Длина должна составлять более 70-75% ширины проема окна.
2. Высота должна быть такой, чтобы между полом и батареей было 8-12 см, и при этом между подоконником и ней было 6-12 см.

Если рекомендации будут не соблюдены, то работа алюминиевого радиатора будет сопровождаться потерями тепла. Поэтому, даже если он сможет выдать необходимые для комнаты с площадью 20 кв. м 200 ватт тепла, то из-за неправильных размеров в помещении будет недостаточное количество тепла. Ведь часть его может потеряться под подоконником или пойти на нагрев пола.

Когда длина будет составлять менее 70% ширины оконного проема, то батарея не сможет создать тепловой завесы, способной блокировать движение холодного воздуха, поступающего через окно. Следствием такой ситуации станет появление в помещении холодных и теплых зон. Также окна будут постоянно покрываться паром. И даже большая от потребности мощность радиатора отопления стать «палочкой-выручалочкой» не сможет.

Поэтому, если окно имеет ширину 2 м, то длина батареи должна составлять минимум 1,4 м

Конечно, чтобы подобрать устройство с такой длиной, нужно будет взять во внимание различные по высоте секции и их теплоотдачу. Расчет может занять много времени, однако он стоит того

Проверенные производители

На Российском рынке теплотехники присутствует широкий ассортимент радиаторов отопления, изготовители которых известны своей качественной продукции.

Лучшие радиаторы представлены несколькими известными производителями.

Алюминиевые

Среди изделий этого вида следует отметить двух таких производителей, как Global ISEO и Royal Thermo Revolution.

НЕ Покупай Радиаторы Пока Не Посмотришь ЭТО!!!

Watch this video on YouTube

Global ISEO

Итальянская фирма Global ISEO более пятидесяти лет занимается изготовлением алюминиевых радиаторов. Элегантные изделия гармонично вписываются в подоконные ниши и прекрасно выглядят в открытом доступе. Модельный ряд представлен приборами с разным количеством секций. Средняя цена радиатора из 8 секций – 5,2 тыс.руб., из 10 секций – 10,2 тыс.руб.

Royal Thermo Revolution

Данный бренд зарекомендовал себя, как производитель надёжной продукции доступной стоимости. Безупречный дизайн, повышенная мощность, стойкость к гидроударам и гарантия 10 лет – всё это свидетельствует о высоком качестве алюминиевых батарей. Средняя цена радиатора Royal Thermo Revolution с 10 секциями составляет 10,8 тыс.руб.

Стальные

Лучшие батареи отопления из стали представляют такие производители, как Kermi и Buderus.

Радиатор в системе отопления частного дома.

Watch this video on YouTube

Kermi

Бренд Kermi представляет одну из своих лучших стальных батарей Kermi FKO 22 с боковым подключением. Немецкие изделия изготавливают из качественной низкоуглеродистой стали. Благодаря этому радиаторы отличаются высокой производительностью.

Все приборы поступают в продажу с полным комплектом кронштейнов, заглушек и воздушным клапаном. Средняя цена панели 500 х 800 мм составляет 6,3 тыс.руб.

Buderus

Немецкая фирма является одним из производителей высококачественной продукции такой, как стальные панельные радиаторы отопления. Одна из лучших моделей Buderus Logatrend VK-Profil 22 изготовлена методом роликовой сварки.

Приборы отличаются элегантным внешним видом и рассчитаны на 50 лет безаварийной службы. Средняя цена данной модели размером 500 х 600 мм составляет около 5 тыс.руб.

Чугунные: МС-140 и GURATEC Apollo 970/05

Бюджетный вариант чугунных изделий представляет Луганский литейно-механический завод. Их предпочитают ставить в общественных местах и нежилых помещениях. Стоимость одной батареи из 5 секции МС-140 высотой 800 мм в среднем равна 2,7 тыс.руб.

Одним из лучших зарубежных производителей чугунных батарей считают немецкую фирму Guratec. Изделия изготавливают в стиле ретро. Продукция стоит дорого потому, что каждый прибор представляет собой своеобразное произведение искусства с росписью, вензелями в широком цветовом диапазоне. Чугунный радиатор GURATEC Apollo 970/05 обойдётся покупателю в сумму около 90 тыс.руб.

Биметаллические: SIRA GLADIATOR 500х4 и ROYAL Thermo Revolution Bimetall 350

На рынке теплотехники итальянская компания Sira Group известна своими высококачественными биметаллическими радиаторами Gladiator. Широкая линейка изделий включает в себя модели Alfa Bimetal, Gladiator, RS Bimetal и др. Средняя цена модели биметаллического радиатора SIRA GLADIATOR 500х4 около 3,6 тыс.руб.

Биметаллические приборы ROYAL Thermo Revolution Bimetall 350 отличаются высоким качеством. Главным достоинством является семислойное антикоррозионное покрытие, что позволяет эксплуатировать батареи в помещениях с высоким уровнем влажности (спортивные залы, бассейны и пр.).  Средняя стоимость радиатора 60 х 415 мм равна 8,3 тыс.руб.

Вакуумные: EnergyEco

Одним из лучших производителей вакуумных радиаторов отопления считают российскую компанию EnergyEco. Приборы изготавливают из 1,5 мм стали. Теплоотдача 1 секции равна 170 кВт. Средняя цена литиево-бромидного проточного радиатора из 10 секций равна 7 тыс.руб.

Кварцевые: ТеплЭко

Судя по рейтингам 2021 года, лучшим производителем названа российская компания ТеплЭко. Кварцевые панели можно ставить в помещениях с повышенной влажностью. Для ванной комнаты плита мощностью 400Вт обеспечит комфортную температуру воздуха. Стоит кварцевая монолитная плита размером 600 х 350 х 25 мм в среднем 2,6 руб.

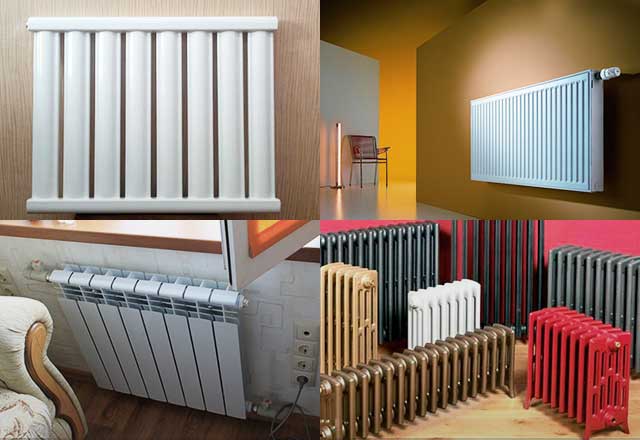

Разновидности плоских радиаторов

По материалу изготовления тонкие батареи бывают:

• биметаллические;
• алюминиевые;
• стальные;
• чугунные.

Чугунные

Биметаллические По структуре радиаторы отопления условно делят на:

• однопанельные;
• двухпанельные;
• трехпанельные;
• трехребристые.

Теплоотдача зависит от площади радиатора. Чем больше поверхность батареи, тем теплее будет в помещении.

Для классификации используется стандартная маркировка, которая наносится на упаковку: Тип 10, Тип 11, Тип 12, Тип 22, Тип 33. Для последних двух типов, термин «плоский» не применим. Все модификации этих радиаторов, за исключением изделий, относящихся к 10 типу, укомплектованы решеткой и боковыми декоративными панелями. Это увеличивает стоимость изделий.

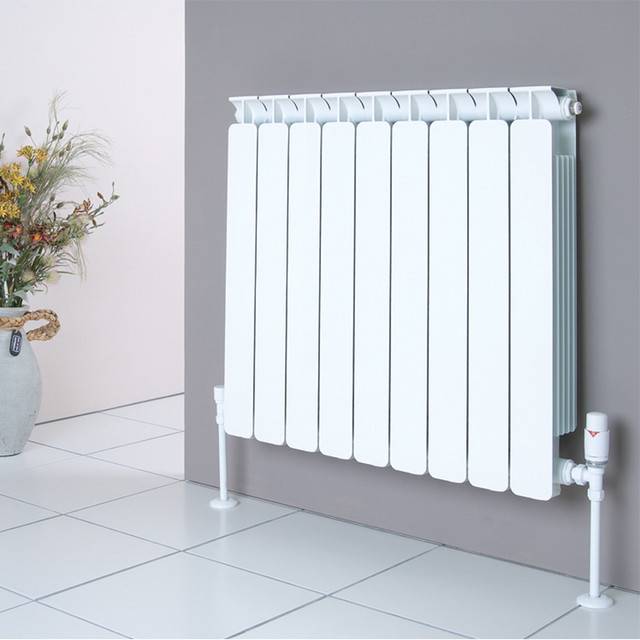

Алюминиевые радиаторы отопления

К этой группе рассматриваемого изделия относятся несколько разновидностей радиаторов отопления. И, несмотря на то, что они выполнены из одинакового исходного материала, качественные характеристики будут различаться.

Экструзионные радиаторы

Этот способ изготовления радиаторов отопления считается более дешевым – части батареи, расположенные вертикально, выдавливаются на экструдере. Сам коллектор изготавливают из силумина. Главная особенность экструзионных батарей – уже готовое цельное изделие невозможно изменить, то есть добавлять или убирать секции не получится.

Преимущества экструзионных батарей:

• отличная теплоотдача – пожалуй, самая высокая среди существующих радиаторов отопления из алюминия;
• вес рассматриваемых батарей маленький – монтаж можно осуществить самостоятельно, без привлечения помощников;
• имеется возможность оснащения экструзионных батарей терморегулятором;
• привлекательный дизайн – такие радиаторы отопления отлично впишутся в любой стиль интерьера.

Недостатки экструзионных батарей:

• небольшой срок эксплуатации;
• алюминий подвергается коррозийным процессам;
• если произойдет гидроудар или будет скачок давления теплоносителя, то экструзионные батареи просто «разорвет».

Литиево-бромидные  радиаторы

Изготавливается такой тип радиаторов отопления методом литья под большим давлением, отличительными характеристиками их являются очень прочные стенки изделия и широкие каналы для теплоносителя (например, горячей воды).

Преимущества литиевых радиаторов:

• имеют легкий вес;
• при желании можно добавлять или снимать секции;
• экономичны, быстро нагревают помещение.

Недостатки литиевых радиаторов:

• необходимо внимательно выбирать теплоноситель – радиаторы подвержены коррозийному разрушению;
• между секциями возможно появление протечек;
• невозможность противостоять гидроударам;
• срок службы небольшой – около 15 лет.

Разбираем плоские радиаторы отопления

Кто хотя бы раз посещал специализированный магазин, торгующий отопительным оборудованием, может оценить все разнообразие предлагаемых на рынке приборов отопления. Это на самом деле огромный ассортимент, который позволяет сделать выбор на вкус потребителя. Не зря же говорят, что спрос рождает предложение. Так вот к современным радиаторам отопления этот постулат имеет непосредственное отношение. Но тема нашей статьи — плоские радиаторы. Почему они так называются, и зачем они вообще нужны? На эти и другие вопросы и будем отвечать.

Начнем со второго вопроса, который определяет предназначение плоской конструкции. Здесь несколько позиций:

• Уменьшение размеров отопительного прибора — увеличение свободного пространства помещения. Особенно это относится к подоконнику. С плоскими радиаторами его ширина резко уменьшается. Плохо это или хорошо, каждый решает сам, но дизайнеры от этого в восторге. Появляется возможность экспериментировать.
• Сама отопительная батарея — это своеобразный сборник пыли. Уменьшая ширину прибора, мы сокращаем плоскость, на которой пыль оседает.
• Добавим, что плоские батареи являются обладателями презентабельного внешнего вида. Во всяком случае, они существенно отличаются от секционных моделей.

А вот теперь самый главный вопрос, связанный с теплоотдачей данного типа радиаторов. Насколько этот показатель уменьшается? Ведь не секрет, что размеры отопительной батареи влияют на величину тепловой отдачи. Чтобы досконально разобраться в этом вопросе, необходимо понять, что такое плоские отопительные приборы.

Тепловая мощность пластинчатых радиаторов

Теплоотдача конвекторов зависит от их длины и количество рядов с пластинами. Высота всех конвекторов, 200 мм.

Так, теплоотдача конвектора в «одну нитку» длинной 600 мм составляет 347 Вт. Он же длинной 3000м дает теплоотдачу в 1730 Вт. Радиатор в четыре «нитки» длинной 3000 мм дает теплоотдачу в 4179 Вт, а он же длинной 1000 мм отдаст 1393 Вт тепла.

Расчет радиатора производится по стандартной схеме расчета секций радиаторов, с учетом всех поправочных коэффициентов. Напомню, как это делается. ( читать статью: Упрощенный расчет системы отопления)

• На 1 кв. метр площади с потолком в 3 метра, нужно 100 Вт тепла.
• На комнату 16 кв. метров, нужен радиатор 1600 Вт. Это при идеальных условиях: одно окно, потолок 3 метра, комната не угловая. Если это не так, применяем поправочные коэффициенты:
• Два окна к=1,8: 1600×1,8=2880Вт;
• Угловая комната к=1,8: 2880×1,8=5184Вт;
• Потолок 2,65, к=2,65/3,0=0,88: 5148Вт×0,88=4547 Вт;
• Пластиковое окно к=0,8: 4547Вт×3637 Вт.

Стандартное окно имеет ширину 1400 мм, значит под каждым окном нужно установить 4-х секционные пластинчатые радиаторы длинной 1400 мм, с теплоотдачей 1950 Вт. Данные взяты из паспортов радиаторов фирмы Purmo. На этом все!

При обустройстве собственного дома многие их владельцы сталкиваются с проблемой выбора радиаторов для отопительных конструкций. Достаточно неплохим вариантом являются стальные радиаторы технические характеристики которых впечатляют.

Определиться с решением помогает информация относительно технических характеристик отопительных приборов, а конкретнее:

• рабочего и опрессовочного давления;
• температуры теплоносителя;
• других параметров, оказывающих влияние на эффективность функционирования конкретной модели.

Данные сведения вполне доступны для понимания каждого потребителя. В этой статье говорится о том, какие имеют радиаторы отопления стальные технические характеристики.

Батареи отопительные из стали бывают двух типов:

Размеры радиаторов отопления

Чугунные радиаторыВ спецификации на него значатся такие габаритные размеры радиаторов отопления из чугуна:

• длина одной секции – 93 миллиметра;
• глубина – 140 миллиметров;
• высота – 588 миллиметров.

Алюминиевые радиаторыРазмеры алюминиевых радиаторов отопления, объем секции, предварительные расчетыТипичными являются такие размеры радиаторов отопления алюминиевых:

• длина одной секции – 80 миллиметров;
• глубина 80-100 миллиметров;
• высота – 575-585 миллиметров.

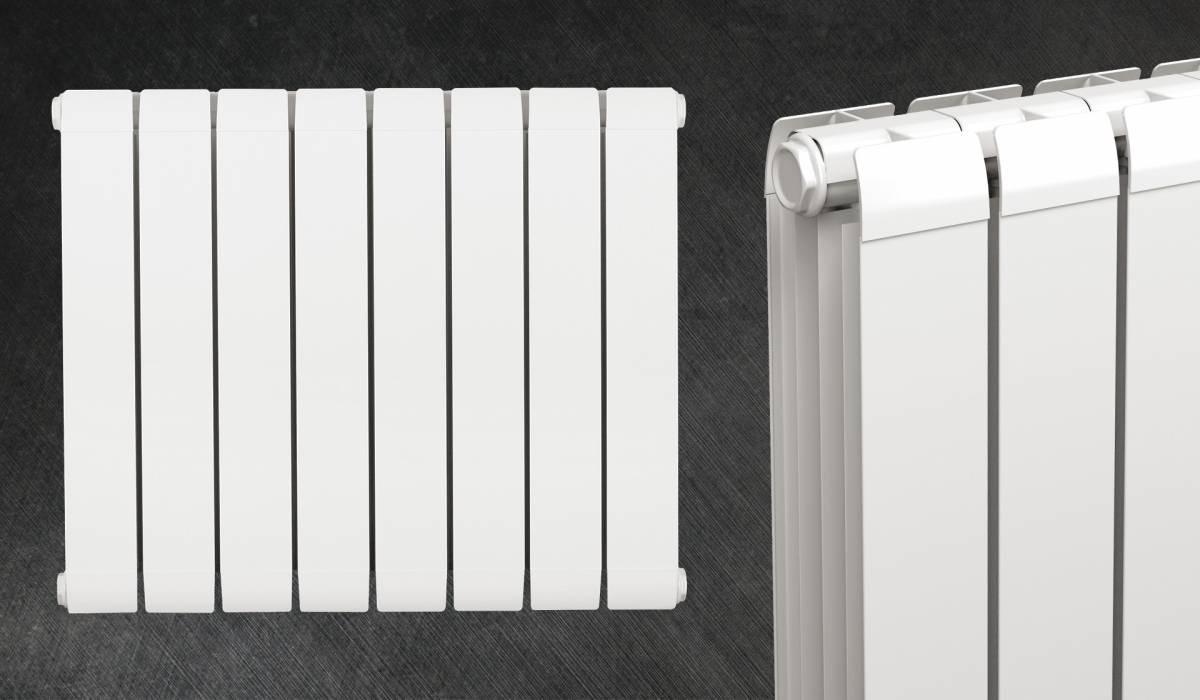

Биметаллические радиаторы

Биметаллические радиаторы отопления размеры секции имеют следующие:

• длина 80-82 миллиметра;
• глубина – от 75 до 100 миллиметров;
• высота – минимум 550 и максимум 580 миллиметров.

Разновидности моделей

Выпускается две модификации радиаторов: с естественной и принудительной конвекцией. Имеющиеся вентиляторы питаются от сети в 22 В. или источника с постоянным током на 12 или 24 В.

Среди разнообразных встраиваемых батарей продаются модели, предназначенные и для отопления, и для охлаждения. Выпускаются двухтрубные и четырехтрубные устройства. В первом варианте теплообменник подключен к отоплению и к охлаждению. Во втором — имеются два теплообменника, каждый из которых связан с одной из систем. Такие радиаторы более эффективны в эксплуатации, но и стоят дороже.

Нестандартные виды и размеры радиаторов.

Встречаются напольные модели с функцией подачи свежего воздуха. Для этого воздух всасывается через отдельное отверстие, проходит через встроенные фильтры, подогревается и уходит обратно в комнаты.

При нестандартных помещениях с имеющимся искривлением пола можно заказать угловые радиаторы или с нужным радиусом кривизны. Есть теплообменники на гибких шлангах, которые позволяют вынуть прибор на пол и убрать его обратно.

Электронные и механические термостаты позволяют контролировать и изменять температуру и мощность радиаторов, встраиваемых в пол. Такие устройства располагаются внутри корпуса, а управляются при помощи дистанционного пульта. Электронные варианты располагают возможностью программирования температуры обогрева по времени.

Термостат для батареи отопления

Можно подобрать и устройства, предназначенные для высокого уровня влажности. В таких радиаторах применяются материалы и электрооборудование, не поддающиеся коррозии. Предусмотрен и дренажный сток, по которому отводится конденсат.

Стальные пластинчатые радиаторы – общие сведения

Стальные пластинчатые радиаторы в простой речи называют «гармошки». Вид гармошки создают пластины, нанизанные на трубу для теплоносителя.

Отличительная особенность таких радиаторов это высокая надежность. В пластинчатом радиаторе нет соединений, кроме входа и выхода теплоносителе. Как следствие, сам радиатор потечь просто не может, негде прорываться теплоносителю.

Благодаря большому количеству пластин, и прямому движению теплоносителя конвектор нагревается до высокой температуры. Для защиты от прикосновений основной остов радиатора закрыт декоративным кожухом. В верхней крышке кожуха сделаны конвекционные отверстия.

Конвектора имеют малую тепловую инерционность, а значит можно управлять ими автоматикой, то есть в системы с пластинчатыми радиаторами возможна установка терморегуляторов.

Определение тепловой мощности пластинчатых приборов отопления

Формула для определения тепловой мощности, которую может отдать стальной пластинчатый радиатор отопления, и реальный пример расчета этого параметра, приведены ниже. Чтобы вычислить мощность прибора, достаточно знать коэффициент потерь тепла отапливаемого помещения, площадь комнаты и ее полный объем. В паспорте любого радиатора указана его расчетная мощность при температуре горячей воды в системе 600С. Также в приложенной документации указываются рекомендации по обогреваемой площади для конкретной модели радиатора.

Тепловая отдача (мощность) отопительных приборов зависит от длины корпуса и количества пластин. Стандартная высота радиаторов – 200 мм, количество пластин варьируется. Например, отдача тепла для радиатора с одной трубкой и длиной корпуса 600 мм будет равняться ≈ 347 W. При увеличении длины до 3000 мм теплоотдача увеличится до 1730 W. Но при той же длине корпуса (3000 мм) и увеличении трубок до 4-х теплоотдача будет уже 4179 W, а пир длине корпуса в 1000 мм четыре трубки с теплоносителем дадут 1393 W мощности. Поэтому, какой радиатор лучше купить для конкретного помещения, определяется, исходя из следующих требований:

1. На обогрев 1 м2 помещения с высотой потолка 3 м нужно израсходовать 100 W;
2. Для помещения площадью 16 м2 радиатор должен иметь тепловую мощность 1600 W при том, что в помещении обустроено не более одного окна, комната не угловая и потолок имеет высоту не более 3 м. При других начальных условиях вводятся поправочные коэффициенты Kp:
3. Для двух окон Kp = 1,8 / 1600 х 1,8 = 2880 W;
4. Для углового помещения Kp =1,8 / 2880 х 1,8 = 5184 W;
5. Для потолка высотой 2,65 метра Kp =2,65 / 3,0 = 0,88 / 5148 W х 0,88 = 4547 W;
6. Для ПВХ окна Kp =0,8 / 4547 W х 3637 W.

Стандартное металлопластиковое окно в ширину имеет 1400 мм, поэтому для полноценной преграды холодных потоков воздуха под ним устанавливается радиатор из четырех секций длиной 1400 мм, имеющий мощность 1950 W.

Таблица мощности

Отопительный радиатор работает так:

1. Под давлением или самотеком теплоноситель движется по трубкам батареи, нагревая их;
2. Трубки нагревают пластины, приваренные к ним, и вместе конструкция нагревает воздух между элементами радиатора, который поднимается вверх, к потолку помещения;
3. Холодные воздушные массы под давлением теплого воздуха опускаются вниз, к радиатору, где нагреваются;
4. Далее цикл повторяется.

То есть, в любых радиаторах теплоносителем обогрев помещения происходит за счет конвекции воздуха.

Пластинчатые радиаторы имеют одну отличительную особенность: из-за небольшого диаметра змеевика по ним в единицу времени проходит недостаточное для обогрева помещения количество теплоносителя, поэтому необходимо или держать температуру в котле постоянно высокой, или устанавливать радиаторы с большим количеством пластин (секций).

Радиаторы большой мощности

Чтобы увеличить КПД пластинчатой батареи отопления, на ее корпус надевают металлическую гофру, которая одновременно выполняет роль защитного кожуха. Гофрированная поверхность увеличивает площадь теплоотдачи, что приводит к увеличению объема теплого воздуха.

В старых моделях пластинчатых радиаторов конвекция (движение) воздуха происходило естественным путем – за счет перемещения теплых и холодных потоков воздуха. Новые модели имеют встроенные электровентиляторы, и поэтому стоит только увеличить температуру теплоносителя без увеличения площади радиатора, чтобы добиться максимально возможной теплоотдачи прибора. То есть, в современных моделях происходит искусственная (принудительная) конвекция.

Пластинчатый радиатор с вентилятором

На сегодняшний день производители предлагают купить радиаторы из следующих материалов и разной конструкции:

1. Радиатор стальной имеет и трубки, и пластины из стали. Хоть прочность у него высокая, но теплообмен отличается инерционностью;
2. Радиатор медный имеет увеличенную мощность и теплообмен. Все это сопровождается высокой стоимостью прибора, но, если вы надумали купить его, выбирайте медный змеевик и стальные пластины: так выйдет дешевле, и не скажется на качестве и долговечности радиатора;
3. Радиатор алюминиевый – самая дешевая модель с минимальной инерцией теплоотдачи, но остывает он так же быстро, как и нагревается. Корпус не такой прочный, как у первых двух моделей, а сам металл поражается коррозией из-за некачественного теплоносителя. Поэтому в центральном отоплении такие приборы лучше не устанавливать.

Радиаторы из разных сплавов

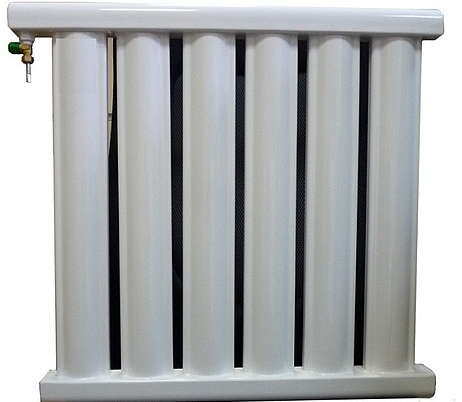

Конструкция трубчатых радиаторов отопления

Внешний вид трубчатых радиаторов в целом мало отличается от традиционных батарей систем отопления, но при этом они изящнее и тоньше.

Одно из главных отличий в том, что трубчатые батареи не монолитны, они состоят из отдельных элементов, предварительно сваренных в единый узел.

Конструкция трубчатого радиатора включает в себя следующие элементы:

• Верхний коллектор.
• Нижний коллектор.
• Стальные трубки, соединяющие коллекторы между собой.
• Штуцеры для подключения к системе отопления.

В зависимости от конкретной модели, в одной секции бывает от 2 до 6 трубок. В свою очередь, число секций колеблется в пределе от 2 до 60. По мере увеличения числа трубок увеличивается глубина самой батареи, что позволяет уменьшить её ширину при сохранении оптимальных показателей теплоотдачи. Этот фактор немаловажен для небольших помещений либо помещений, не позволяющих использовать батарею необходимой ширины.

Справка. Широкий спектр имеющихся в продаже моделей позволяет сделать оптимальный выбор с учётом характеристик и особенностей помещений, которые требуется обогреть.

Элементы трубчатых батарей изготавливаются из стали, прежде всего благодаря высоким показателям прочности, пластичности, свариваемости, а также устойчивости данного сплава к коррозийным процессам. Соединяют отдельные элементы лазерной сваркой, что обеспечивает минимальную толщину сварных швов при высокой прочности и надёжности готовой конструкции.

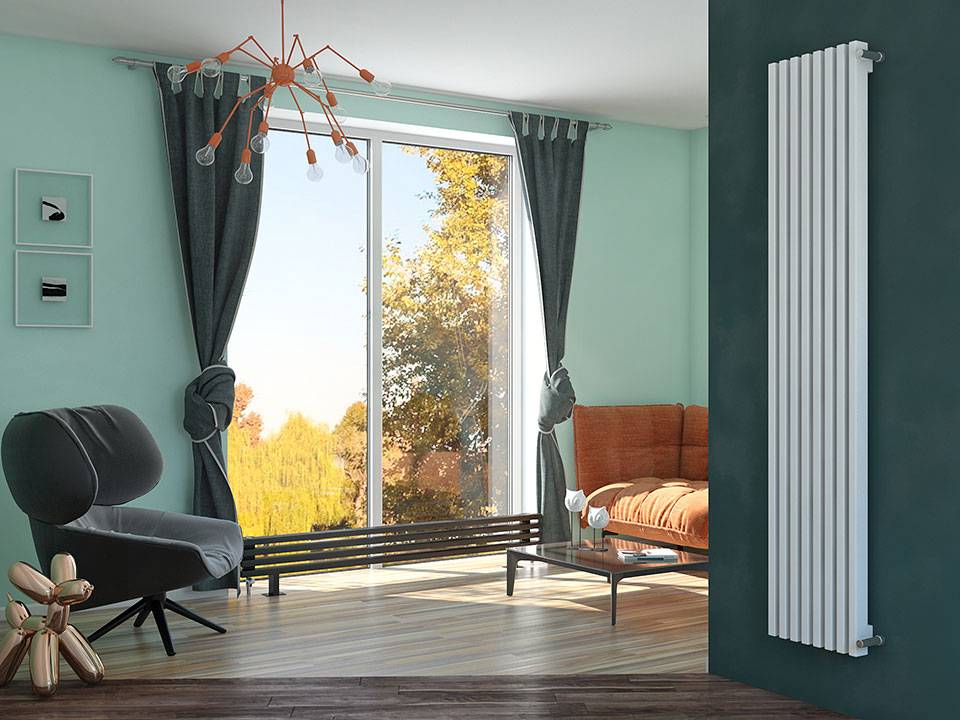

Фото 1. Трубчатый радиатор вертикального типа. Изготовлен из стали, имеет большое количество трубок.

Основные особенности

Кроме конструкционных особенностей, для такого отопительного оборудования также характерны:

• Вариативность подключения. Благодаря наличию пары боковых и пары нижних штуцеров, подключают устройства к системе теплоснабжения боковым либо нижним способом.
• Вариативность монтажа. Ряд моделей комплектуется ножками, что позволяет размещать батареи на полу без крепления к стене.
• Пониженное гидравлическое сопротивление обеспечивает хорошую пропускную способность во время работы.

Технические характеристики

В зависимости от конкретной модели, основные технические характеристики описываемых агрегатов варьируются в следующих пределах:

• Высота — от 150 до 3 тыс. мм.
• Ширина — от 200 до 2 тыс. мм.
• Глубина — от 50 до 300 мм.
• Толщина стенок — от 1,2 до 2 мм.
• Рабочее давление — до 10 атм.

А также от модели к модели разнятся:

• Количество секций. От данного параметра напрямую зависит ширина радиатора.
• Количество трубок в секции. Влияет на глубину батареи.
• Сечение трубок. Среди имеющихся в продаже моделей наиболее распространены батареи с круглым, прямоугольным и овальным сечением основных элементов конструкции.

Важно! Сечение трубок батареи практически не влияет на её показатели теплоотдачи и имеет скорее декоративную, нежели практическую функцию. Эффективность работы прежде всего зависит от диаметра трубок и их количества в секции

Преимущества и недостатки

Среди неоспоримых преимуществ стальных трубчатых батарей выделяются:

• Лёгкость монтажа, возможность самостоятельной установки.
• Равномерность нагрева.
• Безопасность использования и долгий срок эффективной эксплуатации.
• В большинстве моделей отсутствуют острые углы, что в значительной степени минимизирует вероятность получения травм (прежде всего маленькими детьми).
• Лёгкость в обслуживании и уходе.
• Многообразие модельного ряда позволяет выбрать радиатор, соответствующий интерьеру отапливаемого помещения.

Основные недостатки:

• Невысокие показатели теплоотдачи. При этом данный недостаток прежде всего присущ самым дешёвым моделям с минимальным количеством трубок в секции.
• Высокая стоимость по сравнению с традиционными радиаторами.
• Риск прорыва в местах сварки при сильном перепаде давления.

Вышеозначенный фактор в значительной степени ограничивает круг эффективного и безопасного применения подобных устройств.

Резкие перепады давления преимущественно характерны для систем централизованного отопления многоквартирных домов, ввиду чего специалисты рекомендуют устанавливать трубчатые радиаторы только в частных жилищах, оборудованных автономными отопительными системами.

Внимание! Срок эффективного и безопасного использования трубчатых радиаторов зависит от качества устанавливаемого оборудования, а также соблюдения рекомендаций, приведённых в инструкции по эксплуатации

Преимущества батарей из алюминия

Благодаря таким техническим характеристикам алюминиевые устройства для отопления имеют следующие преимущества:

• экономия топлива до 35% при высокой теплоотдаче и минимальном количестве теплоносителя.
• алюминиевые радиаторы нагреваются очень быстро и также моментально остывают. Благодаря этому необходимая температура достигается за короткое время. Спустя 15 минут после запуска отопительной системы комната уже хорошо прогревается и такое же время потребуется для ее остывания, если отопление выключить.
• в комплектацию радиатора входят термоклапаны, которые используются для регулирования притока теплоносителя и самостоятельного создания необходимой температуры. Кроме того, современные терморегуляторы могут сами открывать и закрывать устройство для того, чтобы контролировать поступление теплоносителя. Благодаря этому и достигается существенная экономия расхода топлива.
• современный дизайн и приятный внешний вид батарей из алюминия позволяют им прекрасно вписываться в любой интерьер помещения. Они замечательно будут смотреться и в квартире и в офисе. Метод литья способствует созданию батарей под индивидуальные условия эксплуатации. А благодаря методу экструзии появляется возможность компоновать количество секций самостоятельно, что также является очень важным преимуществом.
• алюминиевые радиаторы имеют достаточно компактные размеры, поэтому, чтобы их установить, потребуется довольно немного места по сравнению с чугунными приборами. А благодаря такой компактности устройство весит довольно мало, что облегчает его монтаж. Крепятся такие приборы на любые стены.

Сравнительно недавно секции из алюминия использовались только при сборке автономных систем отопления, потому что рабочее давление в них составляло 6 атмосфер. На сегодняшний день в продаже имеются усиленные приборы отопления с рабочим давлением в 16 атмосфер, которые эксплуатируются в центральных системах отопления. Это следует учитывать при покупке радиатора.

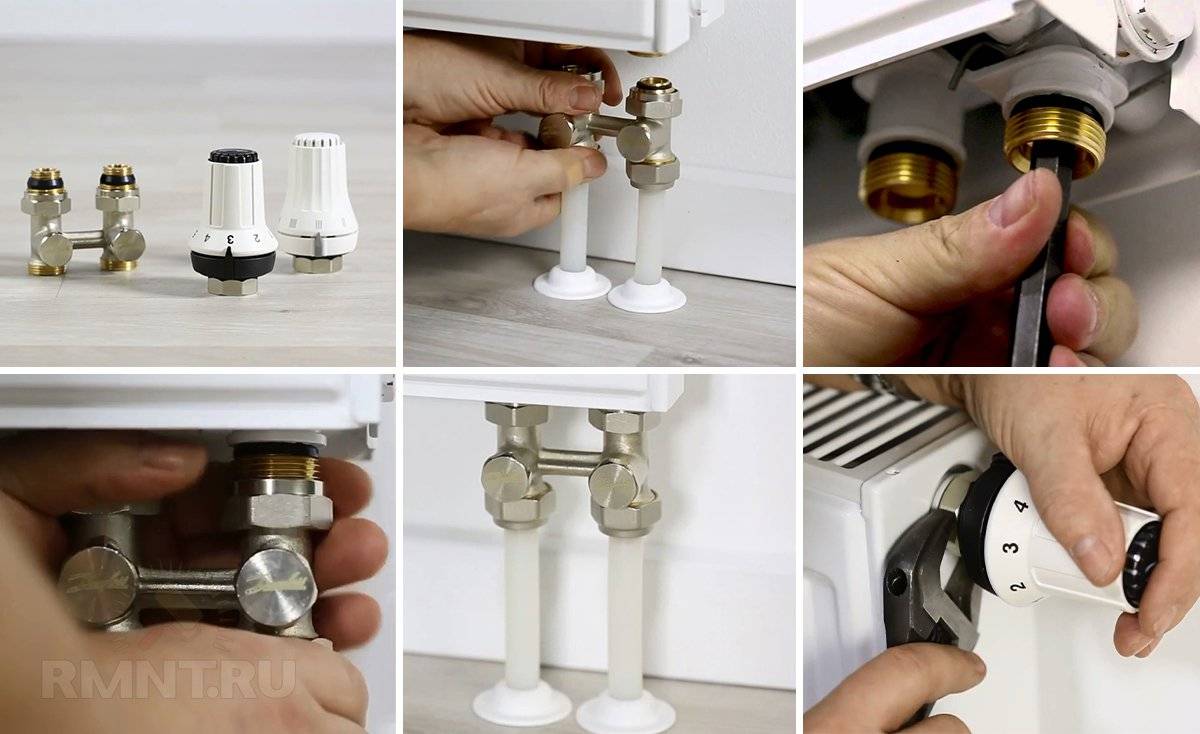

Арматура и расходники

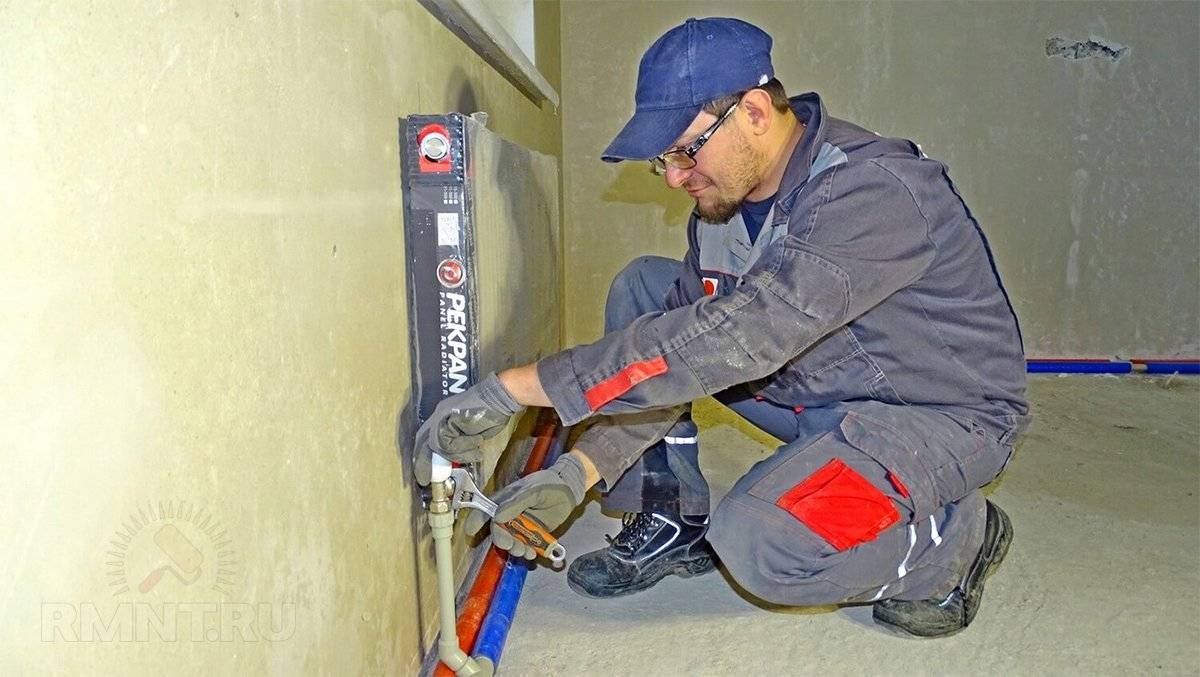

Сам монтаж радиаторов с нижним подключением не подразумевает особой сложности, но для этого требуется заранее подготовить всю необходимую арматуру, фитинги и средства упаковки. В зависимости от типа радиаторов, перечень может отличаться.

Для радиаторов, нижнее подключение которых предусмотрено конструкцией, требуется набор переходников, соответствующих материалу трубы. Как правило, это прямые пресс-фитинги или гильзы под пайку, при использовании полипропилена рекомендуется установка резьбовых «американок». Регулирующая арматура в таких случаях крайне редко устанавливается непосредственно под радиатором, оптимальное её расположение — на распределительном коллекторе. Точно таким же образом обстоит дело в случае установки инжекторных узлов.

При боковом нижнем подводе труб возможна установка на радиаторе термостатирующего и регулировочного клапанов. При этом вся арматура устанавливается на «металлической» части, то есть упаковывается на резьбовых соединениях с футорками или резьбовыми штуцерами клапанов нижнего подключения. В любом случае каждый радиатор снабжается двумя запорными шаровыми кранами для возможности снятия радиатора без остановки системы. Также потребуется одна или две радиаторных пробки и кран Маевского. Герметизация резьбовых соединений традиционно выполняется паклей и уплотнительной пастой Unipak.

Особенности централизованного отопления и требования к радиаторам

Централизованная система подачи тепла обладает некоторыми отличиями от автономной, которые важно помнить при выборе:

• вода, поступающая в трубы, далека от идеальной: в ней содержатся различные добавки, соли, кислород и ржавчина;
• в системе случаются гидравлические удары – резкое повышение давления, часто это происходит в период включения/выключения обогрева и во время опрессовки;
• температура тоже нестабильна – батареи то еле греют, то обжигают.

На основании этих данных можно сформулировать расширенный перечень требуемых свойств тепловых приборов:

1. Радиаторы должны выдерживать давление в 1,5 раза превышающее то, что бывает в системе. В советских панельных или кирпичных пятиэтажках оно составляет 5 – 8 атмосфер, в новостройках 12 – 15.
2. Металл обязан быть невосприимчив к коррозии или же иметь специальное покрытие изнутри, чтобы никакая ржавчина, накипь и прочие неприятности на поверхности не задерживались. Хорошо, если материал не реагирует на наличие или отсутствие воды в системе и на смену температуры в теплоносителе.
3. Толщина стенок должна быть достаточной для того, чтобы абразивные частицы (та же ржавчина или песок) не истончили их со временем от трения. Иначе прорыва не миновать.
4. Высокая отдача тепла позволит получить свою порцию без потерь из-за плохой проводимости.
5. Кроме функциональной нагрузки, этот элемент несет еще и эстетическую, поэтому желательно, чтобы он гармонично дополнял обстановку, а не портил ее.

Нормированные расстояния для установки отопительных приборов

В СНиП номер 3.05.01-85 сказано, на какой высоте от пола вешать радиаторы отопления в частном доме, а также перечислены другие нормативы установки отопительных приборов.

При монтаже отопительного прибора соблюдают следующие нормы:

Все приборы отопления монтируют строго под оконным проемом в помещении

Важно установить радиатор точно по центру существующего в комнате окна, то есть так, чтобы обе центральные оси совпали.
Важно учитывать габариты оконного проема и батареи. Ширина прибора должна составлять 70% от этого же габарита окна.
В нормативных документах указано, что высота батареи от пола составляет 100-120 мм

При установке на большем расстоянии нижняя часть помещения плохо прогревается. А при монтаже ниже под прибором скапливается много пыли.
Минимальное расстояние от подоконника до радиатора составляет 50 мм. Если этот разрыв будет меньше, то теплые воздушные массы не смогут нормально циркулировать из-за преграды сверху.
Что касается расстояния от батареи до стены, то оно составляет 2-5 см. Если его сделать меньше, то батарея станет греть стену, а не воздух в комнате. Делать разрыв больше нет смысла, потому что отопительный прибор будет сильно выступать от стены в центр помещения и портить интерьер.

При выборе оптимального разрыва между радиатором и стеновой поверхностью учитывают материал стен, размеры подоконной доски. Так, если подоконная доска короткая, то не нужно устанавливать агрегат от стены на расстоянии более 20 мм, иначе он будет сильно выступать. Но и меньше разрыв не делают из-за ухудшения теплоотдачи.

Отражающий экран крепят к стене так, чтобы фольгированная поверхность была повернута внутрь помещения. При этом ширина экрана должна быть на 5 см с каждой стороны больше ширины батареи. Утеплитель с фольгой крепят на стене от низа подоконника до самого пола.

Медные радиаторы

Данный вид отопительного оборудования не пользуется популярностью по причине высокой стоимости. А вот по техническим параметрам медные приборы являются конкурентами алюминиевых и биметаллических изделий. Их выпускают из высококачественной меди без примесей, и это существенно усиливает их износостойкость и прочность.

Плюсы медных батарей:

1. Высокий КПД. Он, например, в 5 раз больше, чем у чугунных приборов.
2. Антисептичность. Медь не дает размножаться микроорганизмам, вредным для здоровья человека.
3. Высокая степень прочности. Им не опасно рабочее давление в пределах 20-25 атмосфер. Это отличный вариант для квартиры в многоэтажном доме.
4. Превосходное решение для регионов с суровой зимой. Приборы можно нагревать до 140 градусов.
5. Им не требуется дополнительная обработка и покраска.
6. Высокая устойчивость к коррозийным процессам.
7. Продолжительный эксплуатационный срок.
8. Стильный вид. Благодаря разнообразию размеров и моделей их можно без проблем вписать в современный интерьер.
9. Высокая экономичность.

Минусов у медных радиаторов немного:

1. Высокая цена.
2. Серьезные требования к материалу, из которого сделаны трубы, и теплоносителю.

Их можно соединять исключительно с медными трубопроводами. В противном случае медь вступает в химическую реакцию с другими металлами, в результате чего возникает коррозия, изделия разрушаются. Фитинги для соединения также должны быть медными, в крайнем случае, латунными.

Обзор популярных моделей

В России высокие радиаторы только набирают популярность. Налаживается постепенно их производство. Но потребители предпочитают продукцию зарубежных производителей, которые по технологиям и дизайну далеко ушли вперед. Импортные агрегаты отличаются современным стилем, высокой эффективностью, надежностью и долговечностью.

Kermi

Изящные плоские панельные агрегаты Kermi Verteo, выпущенные в Германии, экономят не только энергию, но и пространство, поэтому становятся все более востребованными. Новая технология с инновационным уклоном Therm X2 — это прогрессивный подход к созданию микроклимата в современных условиях.

Продукция данного бренда имеет целый ряд преимуществ:

• нагревается быстрее аналогичных моделей на 25 %;
• экономит энергию до 11 %;
• интенсивность теплового излучения достигает 100 %;
• высота до 3-х метров;
• гарантия 5 лет.

Стоимость панелей Kermi варьируется от 260 до 920 евро, в зависимости от габаритов и рядности конструкции.

Guardo

Итальянские отопительные приборы имеют высоту 1 метр. Разрабатывались они с учетом климатических условий России. Минимальное количество секций — 4, максимальное — 40. Допускается установка в многоэтажных домах. Вид крепления: напольное или настенное. Глубина конструкции от 65 мм (двухтрубные) до 215 мм (6-трубные).

Устройства могут работать как на воде, так и на антифризе, что очень удобно. Если владельцы частного дома в зимний период надолго уезжают, то могут не беспокоиться, что система разморозится. Антифриз не замерзает даже при -40 °С. Тип подключения: боковое или нижнее. Цена — от 6 до 65 тысяч рублей, в зависимости от количества секций. Гарантия 10 лет.

Purmo

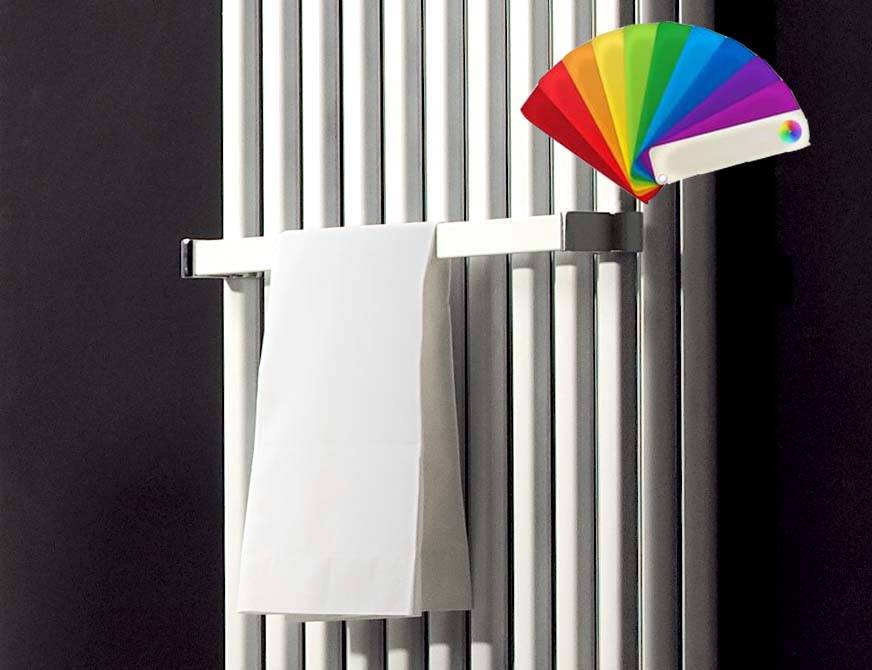

Финский производитель предлагает электрические вертикальные радиаторы Delta Electric высотой 1500 и 1800 мм, но на заказ сделают любой размер до 3 метров. Окрасить изделие можно будет в желаемый цвет. Нагревательный элемент оснащен терморегулятором и таймером автоотключения.

Радиатор Delta Electric крепится на стену, имеет следующие технические параметры:

• ширина — 300 или 600 мм (6 или 12 секций);
• глубина — 63 мм (2-трубные) и 101 мм (3-трубные);
• регулировка температуры от 30 до 70 °С;
• мощность — от 0,3 до 2 кВт;
• источник питания — бытовая розетка напряжением 220 В;
• гарантия 10 лет.

Агрегат снабжен цифровым дисплеем, коробкой для подключения от скрытой проводки, вешалкой для полотенца и крючками. Цена — от 38 до 68 тысяч рублей.
