Причины моргания энергосберегающих лампочек в выключенном состоянии

Устраняем проблему №1

После того, как вы поняли, почему почему моргает энергосберегающая лампочка при выключенном выключателе, легко предложить решение проблемы:

• Разомкнуть цепь прохождения микротоков, убрав подсветку на выключателе.
• Поменять параметры цепи питания подсветки так, чтобы ток был недостаточным для заряда конденсатора.
• Завернуть токи в цепь с меньшим сопротивлением.

• Заменить выключатель на модель без подсветки или поставить другие лампы.

Если речь идет о люстре с несколькими рожками, есть еще один способ — можно в один из рожков поставить лампу накаливания. Способ довольно простой, но работает. Если же мерцают одиночные лампочки, с явлением придется бороться другими методами. С заменой выключателей и ламп, наверное, вопросов не возникнет, а вот с другими способами они могут быть.

Убираем подсветку

В выключателях со встроенной подсветкой имеется плата, на которой находится светодиод или маленькая неоновая лампа, сопротивление и контакты (обычно в виде пружинок). Плата эта находится под небольшой пластиковой крышкой на тыльной стороне корпуса выключателя. Чтобы до нее добраться, надо выключатель разобрать.

Разбираем выключатель чтобы добраться до крышки

Крышку можно поддеть ногтем или отверткой. Сняв ее , на обратной стороне обнаруживаем плату.

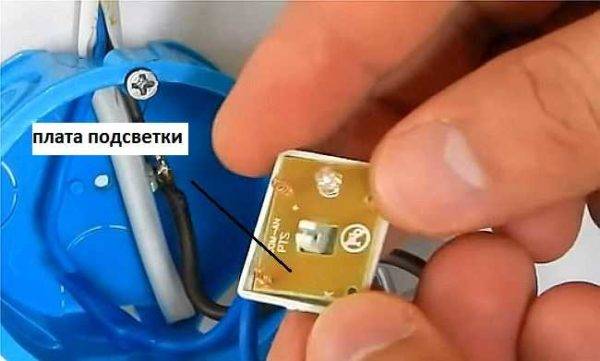

На обратной стороне крышки установлена маленькая плата подсветки

Эту плату вынимаем. Она ничем не крепится, просто поддеваем ее и снимаем с фиксаторов. Крышку без платы устанавливаем на место, собираем выключатель проверяем работоспособность. Все должно работать, за исключением двух вещей: не горит подсветка при выключенном свете и не моргают экономные или светодиодные лампы.

Оставляем подсветку, меняя параметры цепи питания

Не все выключатели с подсветкой сделаны с использованием плат. Более бюджетные модели сделаны проще: к диоду припаяно сопротивление и эта цепь установлена параллельно с клавишами выключателя (как на фото ниже).

Подсветка на выключателе может быть собрана так

В этом случае можно выпаять/выкусить светодиод и резистор и получим обычный выключатель без подсветки. Но можно изменить параметры этой цепи так, что подсветка будет работать, а лампы моргать или гореть при выключенном свете не будут. Для этого придется заменить резистор — поставить сопротивление:

• не менее 220 кОм, если подсветка с неоновой лампой;
• не менее 470 кОм или 680 кОм с подсветкой на светодиоде (подбирается на месте).

Кроме того в цепь за сопротивлением встраивается диод IN4007, катодом к резистору. Второй вход диода припаиваем к лампе подсветки. В результате цепь питания будет выглядеть так, как на фото.

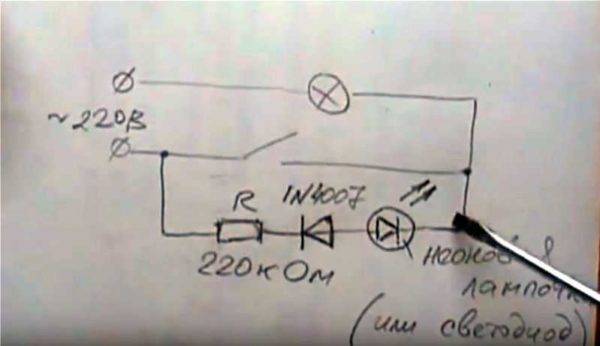

Схема усовершенствованной подсветки

Чтобы устранить моргание ламп и сохранить подсветку на выключателе, выпаиваем старый резистор, ставим новый вместе с диодом. После чего выключатель можно собирать и ставить на место.

Убираем моргание ламп при выключенном свете

В большинстве случаев проблема исчезает. Если лампа все еще мигает, необходимо заменить сопротивление на большее. Такое встречается редко, но…

Создаем параллельно лампе цепь с меньшим сопротивлением

Если параллельно лампе подключить резистор, ток будет идти на его разогрев, конденсатор лампы останется без заряда мигания не будет. Резистор берут обычно на 50 кОм и мощность 2 Вт, к нему подпаивают провода, после чего изолируют, оставив снаружи только два провода для подключения. Можно его замотать изолентой, можно — термоусадочной трубкой.

Сначала изолируют места соединения проводников и ножек сопротивления, после накладывают еще один слой изоляции, который закрывает еще и резистор. Токи небольшие, нагрев если и будет, то совсем незначительный, зато с такой двухслойной изоляцией эта переделка безопасна.

Тщательно изолируем все участки без изоляции

Есть два способа установить это резистор: в распределительной коробке или непосредственно на светильнике

Важно только чтобы он подключался параллельно лампе

Тут видно, куда надо подключать резистор, но делать так как на фото не стоит: легко коротнуть

На те же места подключаете подготовленный ранее заизолированный резистор. Это намного безопаснее. В распределительной коробке подключение происходит аналогично. Вам надо найти два провода, которые идут на лампу, и в те же контакты подключить дополнительные проводники. После такой переделки мигать лампочка не будет. Но если вы не сильны в электрике, будьте очень аккуратны. И еще раз напоминаем, все эти работы надо проводить с отключенным на щитке питанием.

Что делать, если мигает лампа при выключенном свете?

Старая лампочка

Решить проблему с выключателем можно несколькими способами:

• энергосберегающая лампа меняется на обычную;
• удалить подсветку в выключателе, но для этого понадобится вызвать мастера, чтобы он разорвал цепь питания в приборе;
• поставить обычный выключатель.

Неправильный монтаж конструкции и некачественная продукция – это вторая по значимости причина, почему лампочка мигает. Происходит это из-за разрыва выключателем нулевой фазы, а не той, которая нужна. Если человек разбирается в электропроводке, тогда он может самостоятельно решить проблему. Но лучше вызвать электрика, чтобы не случилось замыкание. Мастер должен поменять нулевую фазу на нужную, что и устранит моргание.

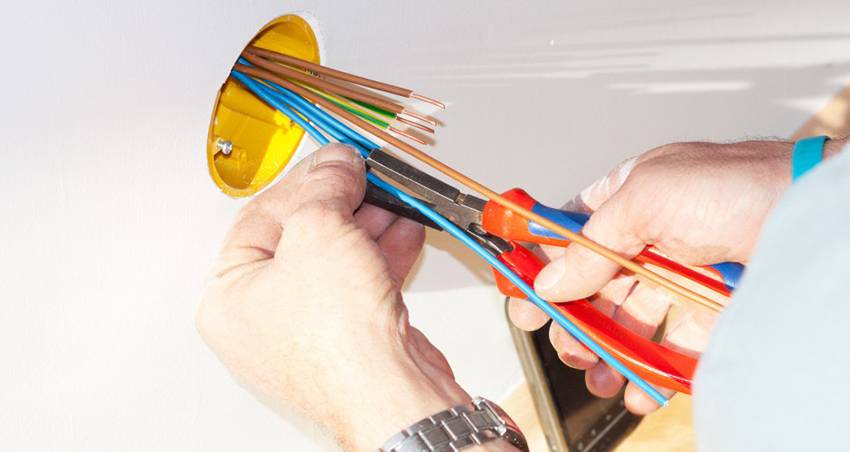

Для электрика нужно, чтобы был обеспечен свободный доступ к электрическому щитку и проводке. Но прежде, чем лезть в щиток или выключатель, стоит просто поменять одну лампу на другую. Моргание светодиода часто вызывается тем, что лампа поломалась, неисправна или является некачественной. Чтобы этого избежать, рекомендуется покупать источники освещения в специализированных магазинах, где продается сертифицированная продукция. Не следует приобретать продукцию неизвестной фирмы. Если требования к лампе не будут отвечать стандартам, тогда и будут возникать проблемы с тем, что светодиоды при выключенном свете время от времени моргают.

Покупая лампочки светодиодного или люминесцентного типа, стоит обратить внимание на такие факторы, как:

1. Фирму-производителя. Отказаться нужно от дешевых китайских подделок.
2. Целостность пачки, в которой находится лампа.
3. Проверить светодиод в магазине, чтобы убедиться в исправности продукции и в ее качестве.

Дизайнеры и специалисты по освещению рекомендуют для жилых комнат выбирать лампы энергосберегающего типа, которые дают теплый свет. А вот для нежилых помещений лучше всего подойдут светодиоды, дающие холодный свет. На рынке очень ценятся за качество и работу такие лампы, как компактные люминесцентные.

В любом случае та или иная причина, вызывающая моргание светодиода, должна быть решена профессионалами. Часто электрики советуют, лампу какой фирмы нужно выбрать, чтобы устранить проблемы в доме. Некоторые люди, сталкивающиеся с морганием лампочек, рекомендуют почитать в интернете, что делать в подобных ситуациях. Но не все советы, которые есть в сети, отличаются эффективностью и являются безопасными для неспециалистов по электрической технике.

Доступные способы решения проблемы

Существует несколько способов как избавиться от мигания осветителя во время выключенного света. Для каждой причины актуален свой метод.

Проблемы с изоляцией и электропроводкой решаются путем тщательной проверки соединительных проводов цепи электросхемы:

1. Если есть повреждения, то их нужно заизолировать по новой.
2. Рекомендуется проверить само качество соединения, возможно имеет место неправильное подключение фазового кабеля в самой электросхеме выключателя.

Если это не помогло, и лампа продолжает мигать после выключения, то значит ток поступает на осветительный прибор независимо от выключателя. В таком случае, возможно нужна замена всей электропроводки.

Встроенная подсветка выключателя может быть одной из причин, вызывающих мигание светодиодной лампы после ее отключения от электросети. Это вызвано тем, что через индикатор свечения проходят микротоки, которые могут поступать на Led-осветитель, вызывая свечение-мерцание. Чтобы устранить проблему необходимо разобрать выключатель и просто отключить кабель, который питает механизм подсветки.

Профессиональные электрики, чтобы не портить выключатель, убирая подсветку, рекомендуют в его электросхему установить резистор или конденсатор. Однако, самостоятельно это делать можно только в том случае, если разбираетесь в электросхемах и цепях соединения.

Проблема заводского брака решается покупкой новой лампочки. Помните, что некачественные источники света могут не только надоедать своим мерцанием, но и стать причиной короткого замыкания и выхода из строя осветительного прибора (люстра, настольный ночник и т. п.). Известная поговорка «скупой платит дважды» в этом случае, очень верно подчеркивает характер такой мнимой экономии — один раз пожалев средства на покупку качественной светодиодной лампочки, в перспективе есть вероятность замены всего устройства освещения.

Если мерцание Led-осветителя после отключения от электросети происходит в связи конструктивными особенностями самой led-лампы, то:

• ее просто надо заменить на аналогичную, не имеющую подобных функций;
• можно самостоятельно разобрать светодиод и удалить те электро-элементы, которые отвечают за эффект мерцания (конденсатор).

При этом, следует помнить, что самостоятельное изменение конструкции осветительного светодиода можно делать только, обладая специальными знаниями в электротехнике.

Мигание Led-светодиода при выключенном свете также может быть из-за внешних факторов, устранение которого не зависит от тех, кто пользуется источником освещения. Примером этого является падение напряжения электросетях. Так, довольно часто в сельской местности замер напряжения вместо стандартных 220В выдает 210 или 200. Чтобы не зависеть от скачков и перепадов напряжения в электросетях электрики рекомендуют приобретать Led-лампы, которые могут работать в напряжениях от 190 до 230В.

Поиск причин

Для многих может оказаться загадкой, почему моргает светодиодная лампочка при выключенном свете. Ведь пользователь своими манипуляциями с выключателем фактически разрывает электроцепь, и к потребителю фактически не поступает больше ток. Существует несколько причин, по которым лед светильник мигает в выключенном положении.

Фактор неисправной проводки

Когда светодиодная лампа мигает с какой-либо произвольной частотой, то предварительно выясняют, куда подключается фаза питания: непосредственно к плафону либо к одному из контактов выключателя.

Схема подключения

После исправления данного положения проблема может остаться. В этом случае разобраться, почему моргают светодиодные элементы, помогают наводки в сети (наведенное напряжение). Потенциал проявляется даже на неподключенных проводах, но при располагающейся рядом с ним иной силовой линией. Стоит озаботиться заменой силовых кабелей, если используется в цепи выключатель, не имеющий индикативного свечения.

Эксплуатация выключателей, имеющих подсветку

При смене лампы накаливания на ЛЕД-систему пользователи получают то, что светодиодные лампочки мигают. Это происходит в виде мгновенных вспышек небольшой мощности. Эффект проявляется по причине прохождения микротоков в сети даже в положении «Выкл». Имеющаяся в наличии электроцепь замыкается на источнике питания светового индикатора, расположенного в выключателе. При этом конденсатор постепенно накапливает заряд от такой сети.

Схема выключателя с подсветкой

Перебороть это можно самостоятельно. Достаточно спаять параллельно с источником света конденсатор нужной емкости или резистор. Обычно схему размещают с тыла выключателя или же прячут все в патроны, если там есть место. Когда светодиодная лампа моргает после выключения, ставят конденсатор, имеющий емкость в пределах 0,11-1,1 микрофарад, рассчитанный на эксплуатацию в 630 В. Предпочтительней выбирать модели 105-630V или подойдет 104-630V. Оба они металлопленочные. Плюсы подобного решения очевидны:

• не набирает температуру;
• сглаживает возможные сетевые шумы от остальных частей сети;
• не использует активную мощность.

Для тех, кто избавляется от того, что моргает светодиодная лампа, при помощи резисторов, то предлагаем воспользоваться элементами, имеющими сопротивление в 1 МОм и с мощностью от половины до одного Вт. Данный резистор занимает в несколько раз меньше места, обеспечивая преимущество в ограниченном пространстве. Его стоимость составляет несколько рублей в розницу.

Необходимо учесть, что новые элементы вносят дополнительный элемент пожароопасности

В процессе монтажа им обеспечивают повышенные меры предосторожности:

• осуществляется изоляция термоусадочной пленкой оголенных концов;
• исключается касание с другими внутренними и корпусными элементами;
• не допускается перекручивание проводов.

Причина, по которой происходит моргание, устраняется более просто в люстре, имеющей блок патронов, соединенных параллельным типом. Для этого не нужны дополнительные электронные детали. Можно вкрутить в один из них обычную низковатную лампу с нитью накаливания. В имеющейся схеме она станет выполнять функцию шунтирующего резистора.

Выключатель с датчиками движения и освещенности также приводит к бликованию лед прибора

Низкокачественные лампы

Качественные лед-лампы стоят достаточно дорого. Этот фактор в нашей стране для определенной категории людей является решающим, чтобы отдать предпочтение более бюджетной стоимости товара. Рынок переполняют дешевые азиатские товары, которые иногда не соответствуют и заявленным на упаковке параметрам.

Нередко блок питания снабжается несоответствующими конденсаторами с емкостью 4,7 мкФ. Они подзаряжаются посредством диодного моста. Достаточно его выпаять и заменить на более качественный аналог, чтобы моргание светодиодных ламп прекратилось.

Мерцание люминесцентной лампочки

Моргание очень заметно в ночное время суток именно в жилых помещениях, особенно это касается спален. Даже легкое помигивание «экономки» очень раздражает и мешает нормально заснуть. Большинство людей наутро выкрутят ее и пойдут в магазин требовать замены. И каково будет удивление, когда вне зависимости от количества замен этих ламп они все равно будут исправно раздражать ваш глаз. Поэтому не спешите от них избавляться.

Почему мигает энергосберегающая лампа при выключенном свете? Дело все в том, что виновата вовсе не лампочка как таковая. Для понимания проблемы нам нужно сперва разобраться в самом устройстве. В отличие от ламп накаливания люминесцентные работают на постоянном токе. Для того чтобы выпрямить переменный ток из сети, в корпусе излучателя содержится специальный элемент с незамысловатым названием «выпрямитель».

Он практически полностью убирает все импульсы в сети, сглаживая их. И именно он является причиной того, почему энергосберегающая лампа мигает после выключения.

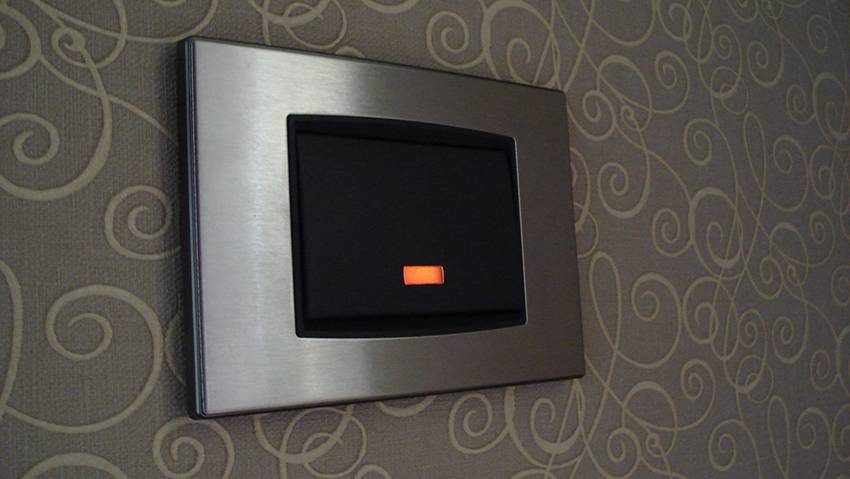

Выключатель с подсветкой. Выключатели с маленьким горящим огоньком очень удобны в больших темных помещениях. И в 95% случаев именно в этом помещении лампочка при выключенном свете устраивает световую дискотеку. Это происходит из-за процессов в самом выключателе, благодаря которым горит маленький светодиод.

Этот маленький светодиод загорается только тогда, когда основные контакты в выключателе разомкнуты, т. е. когда в помещении темно. Для этого через маленькую точечку должен протекать очень маленький ток – он настолько незначительный, что на него не реагируют обычные лампы накаливания и электрический счетчик. Но вот конденсатор в люминесцентном варианте, который предназначен для пуска освещения после набора определенного заряда, его чувствует. Этот маленький ток постепенно в нем накапливается, и по достижении определенной отметки конденсатор пытается лампу запустить. Это самая распространенная проблема.

Конечно же, этого заряда очень мало для полноценного пуска, поэтому следует кратковременная вспышка, и конденсатор по новой начинает набирать заряд, и снова моргает лампочка.

При установленной дополнительной лампочке в выключателе данный процесс неизбежен. В зависимости от мощности и производителя могут быть отличия в яркости вспышек и их частоте. Это достаточно вредный эффект для такого тонкого механизма, потому что пускатель рассчитан на строго определенное количество пусков лампочки – вследствие чего она может выйти из строя гораздо раньше отведенного производителем срока. Избавиться от того, что они мигают, можно несколькими способами:

1. Самый простой способ – банально удалить подсветку. Это можно сделать либо полностью заменив выключатель на самый обычный (что может вылиться в копеечку, если таких проблем в доме 5–6), либо отключив подсветку физически.

Схема выключателя с индикатором

1. Для этого отключите свет в доме с помощью щитка, предварительно запасшись работающим фонариком. Разберите необходимый выключатель, аккуратно перережьте проводки, которые идут на маленькую лампочку (не перепутайте с силовыми кабелями!). После чего все заизолируйте, соберите выключатель и включите свет в доме. Она мигать больше не должна.
2. Используйте параллельное подключение обычной лампы накаливания в этой же сети. Если ее установить перед люминесцентной, то она соберет на себя этот маленький ток – лампа накаливания безразлична к нему. Однако тогда пропадает смысл в экономии, да и выполнить этот пункт не всегда возможно практически.
3. Вместо лампы накаливания можно использовать дополнительное сопротивление, именуемое резистором. При параллельном подключении его можно спрятать в специальный распределительный коробок подальше от глаз. Сопротивления в 30–60 кОм и мощности около 2 Вт будет предостаточно для бытовых лампочек, таких резисторов полно в специальных магазинах.

Дополнительное сопротивление для сети

Кроме дополнительного освещения в выключателе, подобный эффект может наблюдаться в системе, которая содержит сложные приборы, пропускающие очень маленький ток через себя для работы. К ним относятся различные таймеры, регуляторы яркости, фотоэлементы и детекторы движения. По возможности избавляемся и от них.

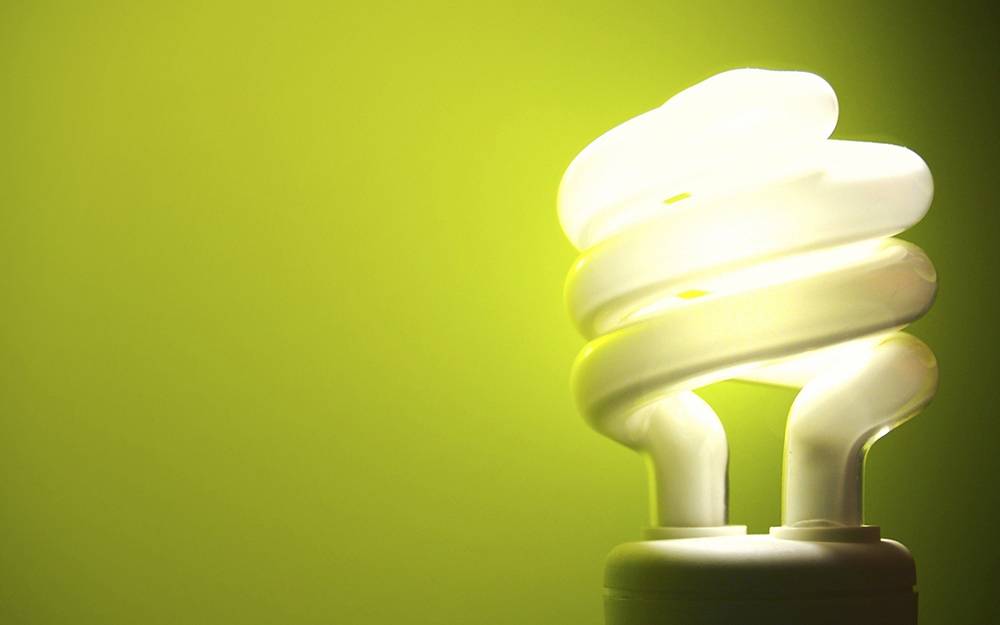

Устройство и принципы работы энергосберегающих лампочек

Современная промышленность выпускает две разновидности энергосберегающих ламп — люминесцентные и светодиодные. Они отличаются по внутренней начинке, но обе способны функционировать в широком диапазоне токовый значений. Разброс может достигать десятков Ампер. И ртутные, и светодиодные лампочки дают яркий свет, потребляют немного электричества.

Принцип работы люминесцентной лампочки

Энергосберегающие источники освещения базируются на свойстве ртутных паров светиться. Принципиальные особенности люминесцентной лампочки:

1. При подключении электропитания ток направляется через электронный пускорегулирующий аппарат (электронный балласт). Предназначение ЭПРА — придание току нужных параметров, разогрев электродов. В аппарате ток трансформируется и подается на электроды.
2. Благодаря покрытию смеси оксидов металлов на вольфрамовых электродах происходит ионизация ртутных паров. Реакция осуществляется в стеклянной колбе. Ртутные пары издают ультрафиолетовое свечение.
3. Стеклянные стенки колбы покрыты люминофором, который превращает ультрафиолетовый спектр в заданный. Нужный спектр зависит от химических составляющих люминофора.

Принцип работы светодиодной лампы

Компоненты светодиодной лампочки включают цоколь, преобразователь тока и светящиеся элементы. Источник освещения — светодиодная лента, представляющая собой гибкую плату, в которой на одинаковых друг от друга расстояниях вмонтированы светодиоды. Под воздействием электричества светодиоды (аналоговые полупроводники) издают свечение.

Светодиодные лампочки безопаснее люминесцентных в экологическом отношении. Для изготовления люминесцентных устройств используются ртуть и оксиды металлов, а эти вещества опасны для живых существ. Именно по этой причине энергосберегающие лампочки нельзя смешивать с обычным мусором. Такие источники света подлежат специализированной утилизации.

Светодиод представляет собой очень маленький химически нейтральный кристалл, установленный в прозрачный корпус. Кристалл присоединен к металлическим контактам. Диоды безопасны, поскольку в них отсутствуют вредные элементы. Будучи подключенными к электросети, кристаллы издают яркое свечение, хотя из-за их небольшого веса выделяемая тепловая энергия ничтожна. Наибольшая температура разогретого светодиода не превышает 60 градусов.

Светодиоды способны светиться только при малом токе, поэтому на них устанавливают специальные конденсаторы. Такие устройства позволяют лампе включиться не сразу, а лишь когда ток приобретет нужное пороговое значение. Зачатую причина мерцания светодиодной лампы в какой-либо поломке в ЭПРА.

Причины свечения

Известно несколько причин свечения светодиодных лампочек при выключенном выключателе. Основными из них являются:

1. наличие в выключателе, коммутирующем цепь лампы, специальной подсветки (она может стать источником моргания);
2. обрыв нулевого провода или повреждение изоляционной оболочки кабеля питания;
3. ошибки в подсоединении LED лампочки;
4. бракованные светодиоды, применяемые в конструкции прибора освещения;
5. Плохой контакт цоколя лампы с проводом, идущим от платы управления.

Для электропроводки какой-либо опасности это свечение не представляет, но гарантированный срок службы осветительных приборов, установленных в люстре, например, сокращается. Далее каждый из перечисленных случаев будет рассмотрен более подробно.

Наличие подсветки в выключателе

Промышленностью выпускается ряд коммутирующих изделий, в которых предусмотрена собственная лампочка (выключатель с подсветкой). Поскольку для ее свечения питающая цепочка при выключении полностью не разрывается (оставляется электрическая связь с землей) – потенциал попадает и на светодиодную лампу, вследствие чего она горит вполнакала.

Несмотря на то, что токи утечки совсем незначительны – в чувствительных элементах осветительного прибора это проявляется в виде тусклого свечения. В данной ситуации при желании избавиться от этого эффекта вопрос должен решаться кардинально.

Неполадки в электропроводке

Если в качестве выключателя используется обычная кнопка (без внутренней подсветки), а LED прибор все равно светится – дело, скорее всего, в утечке тока на землю.

Самостоятельно обнаружить неисправность, заключающуюся в мерцании LED осветителя, в этом случае совсем не просто.

Ошибки в подключении светильника

Светодиодная лампа может гореть после выключения только потому, что из-за ошибок при монтаже выключатель был установлен не в разрыв фазы, а в цепь «нуля». В данной ситуации при отключении лампы от сети, на одном из ее контактов будет действовать напряжение 220 Вольт, что из-за особенностей конструкции вызовет ее слабое мигание или тусклое свечение.

Подробнее о такой ситуации вы можете узнать из видео:

Еще одной часто встречающейся причиной мигания LED осветителей после выключения выключателя являются ошибки, связанные с несоблюдением правил их монтажа. Этот случай касается, в частности, ситуации, когда параллельно лампочке подключен конденсатор, не дополненный специальной разрядной цепочкой.

Низкое качество лампочки

Еще одна причина того, почему мигает светодиодная лампа – это низкое качество дешевых китайских изделий. Причем дело может быть как в некачественных комплектующих деталях, так и в ошибках изготовителей во время сборки электронной платы драйвера.

Возможны ситуации, когда из-за нарушения правил хранения и перевозки (при повышенной влажности, в частности) в платах образуется пленка окисла. Ее наличие может вызвать короткое замыкание в цепях питания и привести к тому, что диодная лампа светится при выключенном выключателе.

Список возможных причин мигания

Причин может быть несколько. Каждую следует разбирать индивидуально:

• Слабое напряжение в сети, пускорегулирующая аппаратура не может зажечь лампу.
• Неисправная схема запуска лампы, ее надо заменить или вообще выкинуть.
• Сильные скачки напряжения в сети.
• Выключатель с подсветкой, лампа не рассчитана на такое соседство, схема пытается запустить ее, но тока не хватает и она гаснет.

Подсветка на выключателе

В обиход вошли выключатели с подсветкой. Внутри его вмонтирована маленькая лампочка, которая слабо горит в темноте. Ночью с легкостью выключатель можно найти, не шаря по всей стене. Удобно, практично, красиво. Но именно от них и мигает энергосберегающая лампа.

Дело в том, что если лампочка горит, значит малое напряжение питает ее, электроэнергия продолжает поступать в нее. Соответственно, ток поступает в люстру к экономлампе. А поскольку в нее установлена высокочувствительная плата и конденсатор, то она реагирует на этот небольшой ток.

Напряжение само по себе очень маленькое, всего 0,01-0,03 А. Ток такой мощности абсолютно не влияет на нагрузку сети, а электросчетчик его не улавливает. А чувствительная экономка улавливает.Она начинает мигать, готовая зажечься, но достаточной энергии для этого ей не хватает.

Напряжения, проходящего через лампочку выключателя, хватает для слабой подзарядки конденсатора, что бы включить лампу. Он начинает ее зажигать, но больше ему хватает силы. Лампа вспыхивает на несколько секунд и гаснет на некоторое время.

Конденсатор опять под заряжается от малого тока через выключатель, опять происходит вспышка. Так может продолжаться всю ночь. Что бы устранить это неприятное явление следует лампочку из выключателя просто убрать.

Как правило, солидные производители энергосберегающих ламп предупреждают об этом явлении. Поэтому всегда стоит прочесть инструкцию, прежде чем ее купить.

Проблемы с электропроводкой

Еще одна проблема мигания экономламп. Обычно, это бывает по таким причинам:

• Старая электропроводка.
• Влажное помещение.
• Наличие в проводке токов-паразитов.

Если есть знания в этой области, можно попытаться устранить эти причины самим. Но лучше предоставить это дело электрикам. Специалисты проверят электропроводку и устранят причину неисправности.

Сделают это быстро качественно и профессионально. А не знание работы электротока, может привести к нехорошим последствиям.

Низкое качество лампы

Еще одна причина мигания. На данный момент рынок насыщен большим количеством товаров, которые не соответствуют ГОСТу. Поэтому, прежде чем приобрести энергосберегающую лампу, которая к том у же стоит не дешево, стоит узнать изготовителя.

Желательно выбирать солидного производителя, который зарекомендовал себя на рынке ламп. Лучше немного переплатить, нор такая лампа будет служить долго и исправно, чем китайский ширпотреб.
