Причины срабатываний автоматических выключателей в электрощитке

Короткое замыкание в цепи освещения

Если срабатывающий автоматический выключатель защищает цепи освещения, то проверку можно начать с введения автомата при выключенных выключателях. Не сработал автомат – можно поочередно щелкать выключателями для того, чтобы выяснить, в цепи какого именно из них имеется короткое замыкание. Таким образом сужаем область поиска до цепи группы светильников, вводимых с одного выключателя.

В этой группе следует тщательно осмотреть каждый светильник, выкрутив лампы и рассмотрев клеммные зажимы. Мультиметром можно измерить сопротивление между фазным и нулевым проводом со стороны каждого светильника. При этом можно определить светильник или кабельную линию, в которой произошло замыкание.

Если же короткое замыкание выявляется на всех светильниках группы, или присутствует в сети вне зависимости от положения выключателя, то местом замыкания, скорее всего, является ответвительная коробка освещения. Ее необходимо вскрыть и проверить точно так же, как в случае с замыканием розеточной сети. Ну, а если и в коробке полный порядок, то прозваниваем отдельные кабельные линии, разъединив их концы.

Что делать, когда стиральная машина выбивает пробки?

Только что ваша стиральная машина работала в обыкновенном режиме, барабан мерно перекручивал белье – и ни с того ни с сего наступила тишина, все индикаторы погасли, агрегат застыл, да и по всей квартире все электронные приборы перестали работать. Что же произошло? Скорее всего — выбило пробки.

И если все же вы смогли добраться до Интернета, скорее всего, вам удалось включить свет. Подозрения за весь этот сумбур пали, естественно, на стиральную машинку, как наиболее прожорливого энергопотребителя. Однако ваш аппарат может быть и не при чем, в случае если имеются такие факторы.

Стиральная машинка новая и только что установленная

Как раз в этом случае, вероятнее всего, проблема именно в электропроводке либо же в неправильно подобранных приборах защиты электросети. Например, если установлены УЗО или же ваши автоматы недостаточной электроемкости.

Важно! Вы можете убедиться в том, что данная проблема именно в самой проводке, включив в ту же самую розетку любой другой электрический прибор, который будет обладать аналогичной мощностью 2-2,5 кВ – подойдут утюг или чайник. Пробки выбило вновь? – Время бить тревогу, а после — бежать к электрику! Если же вы сами разбираетесь в особенностях работы с электросетями, воспользуйтесь нашими советами, чтобы найти проводку в стене и выявить устаревшую. Пробки выбило вновь? – Время бить тревогу, а после — бежать к электрику! Если же вы сами разбираетесь в особенностях работы с электросетями, воспользуйтесь нашими советами, чтобы найти проводку в стене и выявить устаревшую

Пробки выбило вновь? – Время бить тревогу, а после — бежать к электрику! Если же вы сами разбираетесь в особенностях работы с электросетями, воспользуйтесь нашими советами, чтобы найти проводку в стене и выявить устаревшую.

Во время работы стиральной машинки было одновременно включено много иных электроприборов

Такой себе классический выходной: на плите – варится обед, стиральная машина — стирает, в духовке выпекается субботний пирог, к тому же, вы решили еще и пропылесосить.

Возможно, ваша электросеть попросту не смогла выдержать такой колоссальной нагрузки. Особенно, когда машина вошла в особенно активную фазу – отжима или же нагрева. Как результат — выбивает автомат при включении стиральной машины, в квартире теперь тишина.

Важно! Для большей безопасности домочадцев и дома, в этом случае опять же лучше обратиться за помощью к электрику. В особенности, если раньше ваша сеть выдерживала такую нагрузку. Возможно, что проблема кроется в неправильной установке стиралки, что и провоцирует избыточную нагрузку на электросети

Тогда надо найти причину. В этом вам помогут подробно описанные правила подключения стиральной машины к электричеству

Возможно, что проблема кроется в неправильной установке стиралки, что и провоцирует избыточную нагрузку на электросети. Тогда надо найти причину. В этом вам помогут подробно описанные правила подключения стиральной машины к электричеству.

Вилка или шнур стиральной машины коротят

Если повреждения невооруженным взглядом видны – шнур с вилкой необходимо заменить. Лучше доверить данную процедуру специалисту.

Целостность сетевого шнура вы сможете проверить при помощи мультиметра. Для этого вы должны:

демонтировать нижнюю панель вашей стиральной машины;
открутить фиксирующие болты;
потом попросту снять сетевой кабель;
затем прозвонить жилы провода, чтобы определить место пробоя.

Важно! Возможно, провод абсолютно целый, но клеммы подгорели, в данном случае их необходимо заменить. Есть другой вариант — несоответствие розетки. Убедиться в этом не составит сложности, если вы просмотрите наш обзор о подходящих розетках для ванной комнаты

Убедиться в этом не составит сложности, если вы просмотрите наш обзор о подходящих розетках для ванной комнаты

Есть другой вариант — несоответствие розетки. Убедиться в этом не составит сложности, если вы просмотрите наш обзор о подходящих розетках для ванной комнаты.

Во всех остальных случаях, к большому сожалению, скорее всего, что у вашей стиральной машины случилась поломка. Вы должны немедленно отключить стиральную машину из сети электроснабжения и вызвать специалиста.

Важно! Крайне не рекомендуем вам включать уже выбитый автомат, если агрегат не был отключен от розетки. Это может быть чрезвычайно опасно — как для всей электросети, так и для тех, кто проживает в вашей квартире

Главное – профилактика

В заключение посмотрим, как должна быть устроена электропроводка в квартире, чтобы автоматы и пробки выбивало как можно реже. Главное тут – включать защитную автоматику ради грошовой экономии только в разрыв фазного провода, как справа на рис. – грубейшая ошибка.

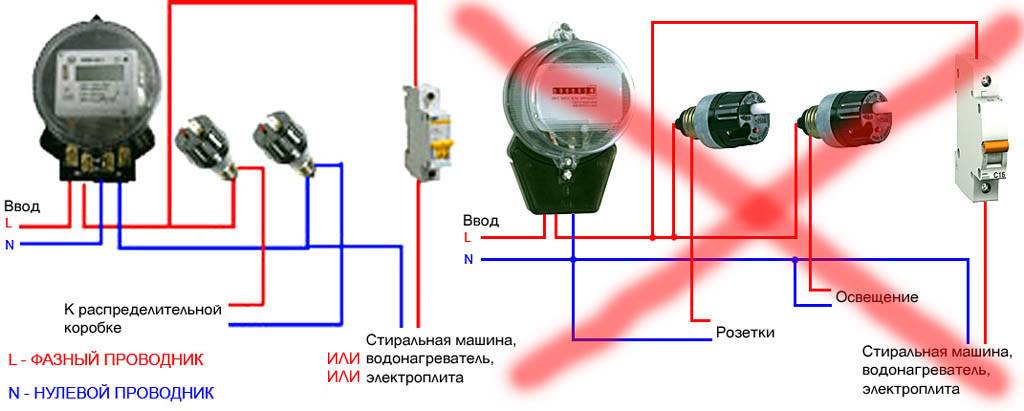

Правильное и неправильное включение защитной автоматики в квартирную электропроводку

Во-первых, в некоторых аварийных ситуациях на сети с глухозаземленной нейтралью на нулевом проводе возможно появление фазного напряжения; чем это чревато – см. выше. Во-вторых, и от проблем с электриками такое включение на гарантирует: если ноль проводки цельный, то есть способы воровать электричество. Пусть это делал кто-то на стороне, но диспетчер заметит, а доказывать инспектору, что верблюд это не вы, достанется вам.

Любая защитная автоматика должна разрывать при срабатывании все подходящие проводники (в сетях с глухозаземленной нейтралью – 2, фазу и ноль), это первое. А второе, все потенциально аварийные устройства и приборы должны включаться каждое через свой автомат токовой защиты, слева на рис. Если же вы живете в многоквартирном доме, устроить контур защитного заземления для которого нет возможности, эти правила должны соблюдаться неукоснительно.

Вывести все материалы с меткой:

Перейти в раздел:

Причины выбивания автомата

Итак, переходим к основному вопросу статьи, почему выбивает автомат – каковы причины этой неприятности? Начнем с того, что таких причин пять:

Перегруз в электрической сети.
Неисправность самого автоматического выключателя.
Неисправность одного из бытовых приборов.
Неисправность осветительного прибора.
Короткое замыкание в электропроводке.

Что такое перегруз сети? По сути, это токовая нагрузка, которая превышает номинальную, определенную самим автоматом. К примеру, для розеточных групп чаще всего используются автоматы с номиналом тока или 16 ампер, или 25. Это соответствует или 3,5 кВт выдерживаемой мощности, или 5,5 кВт.

Теперь представьте ситуацию, когда в розеточную группу, к которой подключен автоматический выключатель токовым номиналом 25 ампер, несколько бытовых приборов, суммарная мощность которых превышает номинальную. Например, включается стиральная машинка мощностью 2,5 кВт, кондиционер – 2 кВт, электрический чайник – 1,5 кВт. Суммарная мощность трех приборов будет составлять 6 кВт. То есть, такую нагрузку автомат просто не выдержит и обязательно отключить (разорвет) цепь.

Что делать в этом случае?

Контролировать суммарную мощность подключаемой бытовой техники.
Перераспределять подключение приборов на разные розеточные группы.

Но ни в коем случае нельзя менять сам автомат на большего номинала. Все дело в том, что все будет зависеть от электрических проводов, уложенных в схему проводки в квартире или доме. Если в схеме использовался медный провод сечением 2,5 мм², то в нее устанавливается автомат номиналом 25 ампер, не больше. Если проводка алюминиевая того же сечения, то выключатель на 16 ампер.

Дефект автомата

Насколько высока вероятность того, что за счет неисправности самого прибора, выбивает автомата? Вероятность ничтожно мала, особенно, когда дело касается брендовых моделей. Но она есть. Поэтому единственный способ убедиться, что именно это является причиной выбивания, это провести замену на другой прибор. Или можно в распределительном щите переподключить контур на соседний автоматический выключатель. Если и в этом случае выбивает автомат, то причина совершенно в другом.

И еще один момент. Как и любой прибор, автомат имеет свой срок эксплуатации. Износ различных деталей приводит к снижению технических его характеристик. Это касается и контактов расцепителя, которые отвечают за выбивание за счет повышения токовой нагрузки.

Неисправности бытовой техники

Бытовая техника сама может стать причиной выбивания автомата. Как это можно проверить?

Вытаскиваете из розеток все подключенные приборы.
Если в таком положении автомат не выбило, то начинаете подключать каждый прибор по отдельности.
Как только автомат отключился, значит, включенный в розетку бытовой прибор неисправен. Его придется ремонтировать или заменять новым.

Некоторая техника подключена к питанию не через розетки, а, так сказать, напрямую. К примеру, кондиционеры или посудомоечные машины. Проверить их можно лишь единственным способом – отключить от автомата в распределительном щите.

Дефекты осветительных приборов

Иногда случаются такие ситуации, что выбивает автомат, когда включается люстра. Это говорит о том, что в ней есть какая-то неисправность.

Произошло замыкание в цоколе лампочки. Для этого придется вывернуть все лампочки, и затем по одной заново их вкручивать и включать осветительный прибор. Как только автомат отключится, это, значит, найдена та лампочка, в которой пробит цоколь. Ее надо будет просто заменить.
Подгорел контакт между питающим проводом и проводкой внутри люстры. Надо просто провести осмотр контакта, зачистить его и хорошо заизолировать.
Светодиодные люстры в своем составе имеют трансформатор на 12 вольт. Так вот именно он может стать причиной выбивания автомата за счет короткого замыкания внутри. Нужно будет снять люстру и поменять трансформатор.

Дефекты в электропроводке

Здесь две причины:

Плохой контакт в розетке.
Износ изоляции в проводнике.

В первом случае необходимо вскрыть розетку, найти место подгорания, зачистить его и провести правильное подсоединение провода к розетке. Второй случай более сложный. Он обычно касается короткого замыкания, которое происходит внутри схемы электроразводки в квартире или доме. Найти место КЗ без специального аппарата просто невозможно. Не каждый обыватель даже слышал о нем. Этот прибор называется трассоискатель.

Хорошо, если проводка в квартире или доме была сделана открытым способом. Найдя место замыкания, можно легко исправить дефект. Если разводка была скрытая, то придется обнаруженное место КЗ вскрывать (удалять отделку и штукатурку), исправлять изъян, а затем заделывать отверстие, проводя отделочные работы.
