Изготовление труб из полиэтилена для газопроводов

Монтаж

При монтаже пластиковых газовых труб нужно учитывать ряд нюансов:

  1. Из-за теплового расширения нужно точно подобрать место установки компенсаторов.
  2. Избегать множества изгибов, мест стыковки отдельных элементов.
  3. Прокладывать трубки вдали от источников открытого пламени.
  4. Если нужно проложить трубопровод под землей, желательно сделать дополнительную изоляцию. Для этого можно использовать бетонный канал или дополнительную пластиковую трубу.
  5. При демонтаже старой системы нужно изготавливать магистраль из одного материала. Это позволит добиться высокого показателя прочности, максимального срока эксплуатации.
  6. Желательно убрать трубы с открытого места из-за низкой устойчивости материала к механическим воздействиям.
  7. Крепления к трубопроводу на вертикальных поверхностях нужно устанавливать не дальше чем на расстоянии 2 метра друг от друга.

Для создания герметичных соединений требуется использовать специальный паяльник. В его комплекте есть насадки разных диаметров, на которые надеваются трубы, муфты, запорные краны. После нагревания детали соединяются вместе. Останется дождаться остывания пластика, выполнить пробный запуск системы. Во время проверки нужно внимательно осмотреть места соединения отдельных элементов трубопровода на наличие протечек.

Людям привычно видеть, что газопроводы изготовлены из металла, но этот материал постепенно уступает место пластику. Полиэтиленовые, полипропиленовые трубы незначительно уступают металлу по технических характеристикам, но стоят дешевле.

Особенности соединения

Полиэтиленовые трубки подходят для прокладки газопроводов под землей. Слой почвы защищает их от разрушительного воздействия ультрафиолетового излучения. Химические вещества, которые содержатся в земле, не смогут повредить материал.

Трубки из ПЭ можно соединить с помощью:

  • электромуфтовой сварки;
  • сваривания встык;
  • пресс-фитингов.

Особенности проведения монтажных работ:

  1. Лучший вариант соединения этого материала — использование терморезисторных муфт. Это цилиндрические конструкции, внутри которых установлены нагревательные элементы. При прокладке магистрального газопровода соединять отдельные элементы можно только таким способом.
  2. Для соединения трубок, у которых толщина стенок больше 5 мм, подойдет стыковая сварка. Торцы очищают, с них снимают фаски. После этого их равномерно нагревают, соединяют вместе. Останется подождать 10 минут, запустить газопровод в тестовом режиме, чтобы проверить правильность соединения.

Также нужно уделить внимание подготовке торцов соединяемых элементов. Они должны быть ровным, без пыли, грязи на поверхностях

Если подготовительные работы были выполнены неправильно, стык получится некачественным.

Монтаж газовых труб (Фото: Instagram / ooo_tgp)

Трубы ПНД для газопровода

Полиэтилен низкого давления применяют не только для изготовления элементов газопровода. Его используют и для устройства других коммуникаций – водопровода, канализации, защитных технических трубопроводов. Виды труб отличаются составом, характеристиками, маркировкой.

Остановимся на изделиях для транспортировки газа, производство которых подчиняется требованиям ГОСТ Р 50838-2009 (устаревшая редакция – ГОСТ Р 50838-95).

Виды и типоразмеры

Полимерные напорные трубы для газа могут состоять только из полиэтилена или усилены дополнительными слоями.

Таким образом, выделяют три типа:

  • полиэтиленовые, в том числе обозначенные желтыми полосами;
  • полиэтиленовые с расположенными внутри или снаружи соэкструзионными слоями;
  • полиэтиленовые с термопластовой защитной оболочкой, которую необходимо снимать перед монтажом.

Все виды трубного материала предназначены для транспортировки различных газов, соответствующих нормам ГОСТ 5542 и применяемых в качестве сырья или топлива для промышленных и бытовых нужд. Приняты ограничения для использования трубопроводов: max раб. давление – 1,2 МПа, max раб. температура -/+40°С.

Трубы реализуют упаковками различного вида: изделия с диаметром от 200 мм и выше – только прямыми отрезками, более тонкие – катушками или бухтами

Промышленная продукция поставляется отрезками 5-24 м, кратными 0,25 м, но чаще средней длины, удобной для перевозки спецтехникой – например, 13 м. Намотка тонкой трубы в бухте предполагает различную длину, но чаще можно встретить мотки по 200, 500, 700 м. Возможно производство изделий и другой длины, но только по согласованию с заказчиками.

В зависимости от толщины стенок и раб. давления трубы делят на два вида:

  • ПЭ-80. Толщина стенки – 2-3 мм, раб. давление – 3-6 Мпа; подходят для газопроводов и водопроводов;
  • ПЭ-100. Толщина стенки – 3,5 мм, раб. давление – 8-12 Мпа; это усовершенствованная версия ПЭ 80, отличается термостойкостью и повышенной плотностью.

ПЭ (варианты – ПЕ, PE) в названии – это полиэтилен, цифры 80 и 100 – марки полиэтилена.

С точки зрения экономической целесообразности марку ПЭ 100 используют при монтаже газопровода высокого давления или в особых случаях – например, для реконструкции старой изношенной магистрали или строительства экспериментальных веток с давление от 0,6 Мпа и выше.

Технические характеристики и маркировка

К полиэтиленовым трубам, изготовленным в заводских условиях, предъявляют требования, перечисленные в ГОСТ Р 50838-2009. Среди них рекомендации к внешнему виду и техническим свойствам.

Внешне трубы должны иметь гладкую поверхность, без пузырей, раковин и трещин. Посторонние включения, видимые невооруженным глазом, также исключены. Допускаются только незначительная волнистость и продольные полосы

С точки зрения цвета возможность вариативность:

  • ПЭ 80 – желтые;
  • ПЭ 100 – желтые, оранжевые, черные с желтыми/оранжевыми полосами, распределенными равномерно.

В документе прописаны нормы и таких характеристик, как стойкость при постоянном внутреннем давлении, удлинение при разрыве, стойкость к распространению трещин, термостабильность, свариваемость.

Производители наносят маркировку различными способами: термотиснением, цветной печатью, термотиснением с окрашиванием. Интервал между знаками – не более 1 м

Маркировка не должна влиять на качество материала, то есть провоцировать трещины, вздутия и пр.

Буквы и цифры должны легко читаться, быть разборчивыми и понятными. К обязательным относятся:

  • товарный знак или наименование изготовителя;
  • условное обозначение трубы;
  • дата изготовления;
  • номинальный диаметр/толщина стенки;
  • назначение;
  • ГОСТ.

Остальные данные – название страны, номер партии и др. – наносят по желанию.

Для примера разберем один из образцов:

ООО «Сфера» ПЭ 80 SDR 11 — 150х10,5 ГАЗ ГОСТ Р 50838-2009

  1. ООО «Сфера» — производитель
  2. ПЭ-80 – вид полиэтиленовой трубы
  3. SDR 11 – стандартное размерное соотношение
  4. 150 – диаметр
  5. 10,5 – толщина стенки
  6. ГАЗ – назначение
  7. ГОСТ Р 50838-2009 – нормативный документ

По маркировке легко определить, подходят ли трубы для бытового или промышленного применения, соответствуют ли по назначению и диаметру.

Маркировка подземных газопроводов из пластика

В настоящее время применяются следующие способы маркировки трасс полиэтиленовых распределительных газопроводов:
  1. наземные опознавательные знаки (таблички, реперные столбики)
  2. сигнальные ленты
  3. контрольные проводники-спутники
  4. электронные маркеры (электронные опознавательные знаки)
  5. нанесение трасс газопроводов на печатные и электронные карты.

Дополнительными методами приборного обнаружения трасс газопроводов являются:

  • маркировка с помощью проводника-спутника,
  • маркировка с помощью  электронных маркеров.

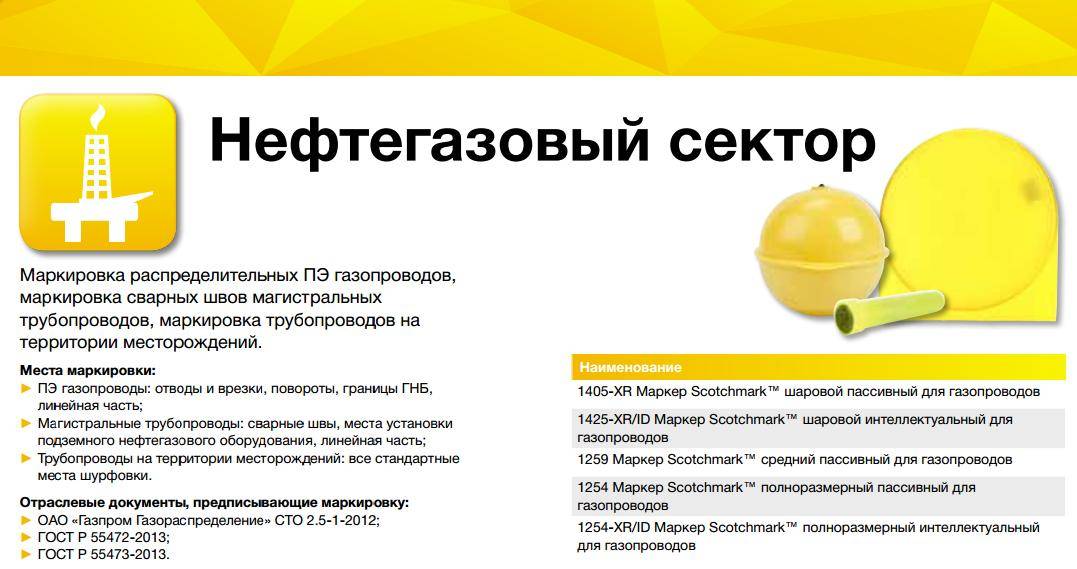

Электронные маркеры для газопроводов позволяют:

  • провести точное позиционирование газопроводов;
  • записать дополнительную информацию
  • повысить точность маркировки.

Вернуться на Главную

Производство и использование полиэтилена низкого давления

Для получения полиэтилена низкого давления необходимо, чтобы давление было значительно ниже 2 МПа, а температура чуть выше 100 градусов. Именно полиэтилен низкого давления отличается значительно более высокой механической прочностью и при этом является более тугоплавким. Параметры материала ПНД следующие:

плотности от 0,94 до 0,96 грамма/см³;эластичности, ведь относительное удлинение на разрыв составляет от 500 до 600%;плавкости в пределах 80-120 градусов.

Полиэтилен низкого давления применяется для изготовления различных видов труб – канализационных, холодного водоснабжения, газовых. Высокая эластичность трубы ПНД позволяет гнуть ее под произвольными углами, но при укладке не использовать защитный короб, ведь даже при низкой температуре она будет просто растягиваться.

Среди достоинств полиэтилена следует назвать:

эластичность;долговечность;ударопрочность;устойчивость к низким температурам;невысокая стоимость;устойчивость к химически агрессивной среде;небольшой вес;диэлектрические свойства;экологичность.

Газовые трубы ПНД

Невысокие показатели температуры плавкости способствуют тому, что существенно упрощается монтаж системы, а для соединения ее элементов достаточно использовать паяльник и насадки необходимого размера. Трубы ПНД не рекомендуются для отопительных систем и систем горячего водоснабжения, в этом случае больше подойдут полипропиленовые изделия.

В процессе производства полиэтиленовых труб низкого давления используются два способа — это литье, когда пластик выливается в форму, которая вращается, и экструзия, когда горячий пластик приобретает необходимую форму посредством выдавливания из пресс-формы.

Примеры сочетания материалов, используемых в создании газопроводов

  • Стальные конструкции. Отличаются наибольшей прочностью. Может быть выполнен как из сварных частей, так и из бесшовного проката. В случае сваривания работы должны проводиться исключительно высококлассным профессионалом, имеющим навык сварки систем под давлением. Диаметр труб составляет половину дюйма. Так как газообразная среда не имеет вязкости, то допускается врезка и угловые сопряжения труб под углом в 90 градусов. При этом после монтажа труба, как правило, окрашивается в желтый цвет;
  • Полимерные компоненты. Очень удобны тем, что не подвержены коррозии, а также имеют прочность, позволяющую им применяться как в магистральных, так и в подземных газопроводах. Способны выдерживать высокое давление. Что касается монтажа, то преимущества здесь заключаются в удобной резке и соединении при помощи паяльника;
  • Металлопластиковые трубы и металлические фитинги. Отличные показатели прочности – такие системы способны успешно работать при давлении до 4,5 мПа. При монтаже рекомендуется использовать обжимные фитинги, так как резьбовые соединения имеют свойства раскручиваться со временем;
  • Металлические и полимерные фитинги и резиновые шланги. Последние применяются непосредственно для того, чтобы осуществить подключение бытового прибора. Таким образом, в течение почти всей длины трубопровод протягивается из жестких и прочных элементов, а перед самым прибором ставится фитинг, к которому и монтируется резиновый шланг. Сам по себе шланг обычно комплектуется всей необходимой резьбой, а подключение его происходит через вентиль Все резьбовые соединения в этом случае должны быть максимально плотными, и поэтому использование полимерной ленты ФУМ станет идеальным вариантом.

Какие бывают пластиковые трубы

  1. Поливинилхлоридные, или ПВХ, трубы являются наиболее известными. Их распространение на рынке обусловлено во многом их доступной ценой, ведь они сравнительно дешевые. Правда, в процессе использования в результате химического разложения эти изделия выделяют токсичный хлорэтилен. По этой причине они непригодны для использования в системах водоснабжения. Для канализационных приспособлений эти трубы подойдут в качестве дешевого аналога чугунным. Являясь легкими и дешевыми, они заменят своих предшественников без проблем.
  2. Полиэтиленовые трубы являются более выгодным вариантом, особенно для тех, кто хочет устроить систему холодного водоснабжения. Материал этих труб в изолированном виде является устойчивым. Температура жидкостей или газа, которую могут переносить эти изделия, достигает -25 градусов. Это намного меньше, чем у других аналогов из пластика. К сожалению, в неизолированном виде полиэтиленовые трубы теряют прочность и, следовательно, свою эффективность. Подводя итог, следует сказать, что этот вид труб подходит, только будучи в изолированном виде и только для холодных условий передачи.
  3. Металлополимерные трубы являются аналогом предыдущих, однако полиэтиленовый слой находится в глухой изоляции. Выгода покупки заключена как раз в многофункциональности этого вида.
  4. Полипропиленовые трубы являются одним из самых продвинутых вариантов на современном рынке пластиковых труб. Дело в том, что полипропилен является химически малоактивным. Поэтому ему не нужна изоляция. То есть он обладает высокой устойчивостью к внешним воздействиям, а значит, допустим к использованию в различных условиях.

Невысокая теплопроводность полипропилена не дает образовываться конденсату, а значит, транспортировка газов или жидкостей через подобные трубы не повреждает само передаваемое вещество. Также можно изготовить трубы любой длины и диаметра, поэтому они пригодны для действий любых масштабов.

Преимущества использования в прокладке газопровода

Подключение к устройству

Свое место пластиковые трубы получили в строительстве газопроводов, обладая массой достоинств:

  • Трубы из пластика готовы прослужить намного дольше металлических.
  • Они не взаимодействуют с почвой и не проводят ток, что допускает их катодную незащищенность.
  • По своей массе газовые трубы, состоящие из полиэтилена, легче металлических в разы, поэтому строительство газопроводов протекает быстрее.
  • Цены на такие трубы ниже, поэтому строительство газовых труб из полиэтилена намного выгоднее.
  • Замена пластиковых газовых труб осуществляется быстрее, благодаря доступности и легкости монтажа новых. И это еще один плюс, так как в случае выхода из строя чугунных труб, без газа могут на недели остаться десятки и сотни людей.

Газовые полиэтиленовые трубы имеют низкое давление (далее ПНД). Они способны транспортировать воду и газ на любые расстояния. Трубы ПНД транспортируют природный газ от магистрали до вашей квартиры. Их также применяют для строительства подземных газопроводов, по ним протекают горючие газы. Это, с одной стороны, транспортировка топлива, а с другой стороны – сырья.

Использовать можно как в бытовой, так и в промышленной отрасли. Сейчас трубы из полиэтилена низкого давления занимают примерно 90 процентов от всех газопроводных систем. Стоить отметить, что при подаче газа через трубу звук изолируется. Пластиковые трубы для газопровода имеют эстетический вид.

Особенности монтажа

У монтажа пластиковых труб существуют свои секреты. Гибкость и высокая пригодность для скрытой прокладки облегчают работу. Однако при установке стоит учитывать их малую прочность, тепловое расширение и чувствительность к ультрафиолетовому излучению.

Ассортимент пластиковых труб широк

Чем меньше в вашей системе будет соединений, тем прочнее и дешевле будет ваша система. Газовые трубы из полиэтилена необходимо устанавливать в специальных условиях, при которых отсутствуют любые внешние воздействия. Для увеличения безремонтного срока следует планировать сеть из газовых труб одного материала. Иначе на стыках будут образовываться различные трещины и зазоры.

Для того чтобы не повредить материал, соединять элементы следует сваркой. Неустойчивые к солнечному свету трубы следует прокладывать в темных местах для их долговечности. Впрочем, определить, сколько прослужат газовые трубы, можно еще на этапе монтажа, так как если какой-либо материал сделан из некачественного сырья или уже поврежден, то при сборке системы начнут возникать проблемы.

Проблема выбора

Итак, сталь или пластик?

Выбор читатель может сделать самостоятельно, на основе выше приведенных описаний. Однако стоит учитывать некоторые законодательно закрепленные ограничения.

Использование полиэтилена не допускается:

В регионах, где температура наиболее холодной пятидневки зимы ниже -45 градусов. Эластичность пластика при низких температурах имеет свои границы.

В Якутии и на Чукотке волей-неволей приходится использовать только сталь.

  • В зонах с сейсмичностью выше 6 баллов. Несмотря на вышеупомянутую эластичность, прочность стали на разрыв все-таки заметно выше.
  • В городской зоне высокого давления первой и второй категории. Тут, вероятно, необходимо небольшое пояснение. К разным категориям газопроводы относят по рабочему давлению:
КатегорияРабочее избыточное давление, МПа
10,6 – 1,2 для природного газа, 0,6 – 1,6 для сжиженного (газгольдеров)
20,3 – 0,6
30,005 – 03
4Менее 0,005

Полиэтилен может укладываться только в грунт. Наземная и надземная прокладка, монтаж полиэтиленовых газопроводов в тоннелях и коллекторах, а также внутри зданий любого назначения запрещены. Эта инструкция связана с низкой механической прочностью и горючестью материала.

Таким образом, при монтаже газопровода в пределах участка можно ориентироваться на несложное правило: по участку можно проложить полиэтилен в грунте; от ввода в дом газ разводится только сталью. Переход между полиэтиленом и сталью должен находиться за пределами дома выше уровня грунта.

Ввод газа в дом.

Монтаж

  1. Как смонтировать газопровод в квартире или частном доме?

В общем-то, для любого изменения в конфигурации газового оборудования нужно обращаться в Горгаз. Однако мы с вами реалисты и понимаем, что ждать представителя этой организации придется долго, да и цена соответствующей услуги довольно ощутимо ударит по семейному бюджету.

Вот несколько нехитрых рекомендаций, которые помогут вам избежать утечек газа и случайного повреждения газовой трубы.

Монтируйте разводку под потолком. В этом случае вы не заденете трубу при переноске мебели;


Разводка газа выполнена под потолком помещения.

  • Как я уже рекомендовал выше, по возможности используйте необслуживаемые соединения;
  • Обязательно поставьте перед газовой плитой или котлом отсекающий кран. Я рекомендую использовать не морально устаревшие пробковые краны, а современные шаровые. На назначение крана именно для газа указывает желтая маркировка корпуса или рукоятки;


Шаровый кран для газа.

После монтажа проверьте каждое соединение на предмет утечки газа. Это проще всего сделать, нанеся на фитинг мыльную пену своими руками. При утечке она начнет пузыриться.


Пузырящаяся пена говорит об утечке газа.

Классификация по материалу труб

Газопроводы могут быть:

  • металлические (стальные или медные)
  • полиэтиленовые

Стальные трубы

Чаще всего применяют стальные трубы, которые должны соответствовать:

ГОСТ3262-75,ГОСТ8732-78,ГОСТ 10704-91

Стальные трубы по ГОСТ 10704-91

 Стальные трубы для строительства наружных надземных газопроводов, прокладываемых в районах с расчетной температурой наружного воздуха не ниже –40С, а также подземных и внутренних газопроводов, которые не охлаждаются до температуры ниже –40С

 Стальные трубы для строительства надземных газопроводов, прокладываемых в районах с расчетной температурой наружного воздуха ниже –40С, и подземных газопроводов, которые могут охлаждаться до температуры ниже –40С

Полиэтиленовые трубы. Сфера применения

Полиэтиленовые трубы используют только для подземных газопроводов.

Для прокладки подземных газопроводов  долгое время использовались металлические трубы  – надежные, прочные, долговечные. В конце 20 века в области строительства произошла настоящая революция- появились полимерные материалы, из которых методом экструзии стали изготовлять полиэтиленовые трубы, в том числе, и газовые. Удобные в монтаже, легкие, безопасные для здоровья изделия стали вытеснять тяжелые металлические.

 Технические характеристики полиэтиленовых труб для газа

Эти трубы должны соответствовать ГОСТ Р50838-2009. Они производятся из полиэтилена низкого давления ПНД и бывают двух видов-ПЭ-80 и ПЭ 100.

Общие технические характеристики ПЭ труб для газа следующие:

  • Низкая теплопроводность.
  • Небольшая текучесть – от 15 до 30 Мпа.
  • Прочность при растяжении от 100 до 170 кгс/см².
  • Плотность материала 0,94-0,95 г/см³.
  • Высокая пропускная способность (на 30% лучше, чем у стальных изделий).
  • Гибкость и эластичность (предел коэффициента гибкости – до 7% от начальной формы).
  • Широкий диапазон диаметра   труб для газоснабжения – от 16 до 630 мм.
  • SDR. Отношение размера внешнего диаметра трубы к толщине ее стенки. Этот показатель определяет способность трубы выдерживать давление: чем ниже SDR, тем прочнее изделие.
  • Сроки эксплуатации при соблюдении технических условий – до 50 лет.

Свойства  ПЭ  труб

Полиэтиленовая труба отличается высокой гибкостью, поэтому её можно прокладывать в подвижных почвах. Такое полезное свойство позволяет монтировать её в сейсмически активных районах. Радиус изгиба ПЭ деталей равняется 25 её диаметрам, что позволяет сократить количество сварных соединений. Чем ниже количество стыков, тем более надёжной считается коммуникация и ПЭ трубопроводы в этом смысле невероятно выгодны.

Кроме этого, ПЭ изделия с показателями сечения до 180 мм хранятся и транспортируются в специальных катушках. Это значительно упрощает процесс транспортировки и прокладки.

Изделия из полиэтилена отличаются ограниченной устойчивостью к ультрафиолетовому излучению и их монтаж разрешается проводить только под землёй. Пожароустойчивость такого материала тоже довольно слабая, поэтому монтаж таких коммуникаций внутри помещений запрещён.

Полиэтиленовые трубы разных диаметров для газопроводов

Где и как монтируются полимеры

Какие полимеры разрешены

Полиэтиленовые газовые трубы на данный момент лидируют среди полимеров на рынке газоснабжения, цена на них доступна. Толстостенные полиэтиленовые трубы для газа могут использоваться в линиях 3, а в некоторых случаях даже 2 категории. Разводка из полиэтилена по дому также вполне допустима. Данный материал не вступает в реакцию с транспортируемой смесью и не боится внешнего воздействия химически активных веществ.

Полиэтилен для магистральных линий.

Но полиэтиленовые трубы для газа имеют несколько существенных ограничений. В частности эти конструкции не рекомендуется использовать, если существует вероятность понижения температуры, ниже -25ºС. Кроме того данный материал боится воздействия ультрафиолетовых лучей, поэтому на солнце такие трубы монтироваться не могут.

Полипропиленовые газовые трубы.

Их прочности вполне достаточно для прокладки открытым способом по квартире, они имеют самую высокую устойчивость к любым химически активным веществам. Полипропиленовые трубы для газа не боятся солнечных лучей и легко стыкуются.

Советы по монтажу

Как говорилось ранее трубы ПНД для газа (ПНД – полиэтилен низкого давления) боятся солнца, обладают малым весом, высокой эластичностью и ограничениями в температурном режиме. Это обуславливает скрытый подземный или внутри стен монтаж конструкций.

Стыковка мягких линий.

Причем под землей такие линии укладываются, только с утеплением, их нельзя размещать в бетонных коробах или оборудованных штольнях, так как в случае утечки, велика вероятность взрыва. В случае же прокладки в стенах следует учитывать коэффициент теплового расширения, которому подвержен данный материал. Линии оборудуются мягкой теплоизоляцией.

При монтаже, учитывайте тот факт, что чем меньше в конструкции будет различных соединительных узлов или переходов, тем стабильней будет давление, следовательно, значительно снижаются энергозатраты на транспортировку. ПНД системы могут соединяться посредством обжимных фитингов или свариваться встык.

Обжимные фитинги подходят только для транспортировки жидкостей, полиэтиленовые газовые трубы могут соединяться исключительно сваркой встык, маркируются они желтым цветом.

Соединение полипропиленовых изделий.

Полипропиленовые трубы для газоснабжения стыкуются традиционным для них способом, с использованием специального паяльника. В соответствии с диаметром изделий подбираются и устанавливаются на паяльник насадки соответствующего размера.

После чего, труба и фитинг надеваются с двух сторон на эти насадки. В течение нескольких секунд происходит разогрев, далее детали соединяются до упора. Не забудьте, что после стыковки, соединение нужно выдержать в неподвижном статическом положении 5 – 7 секунд.

Систему можно запускать в эксплуатацию уже через 20 минут. В случае если разводка делается открытым способом по стене, то крепить ее нужно с интервалом не реже 50 см.

Опрессовка металлопластиковой трубы.

Металлопластиковые линии монтируются только закрытым способом. Это очень удобно, если, допустим, делается евроремонт. Прочный, эластичный материал имеет малый коэффициент теплового расширения, поэтому его можно смело замуровывать в стены.

Этими же трубами удобно обустраивать линии между близко стоящими зданиями в частном строительстве. Бросить ветку из дома в летнюю кухню можно именно с помощью металлопластиковой трубы.

Что же касается соединения металлопластиковых линий, то инструкция разрешает монтаж только пресс фитингами. Труба, при этом, вставляется до упора в обжимную гильзу и обжимается с помощью специального инструмента. Все подобные соединительные системы не рассчитаны на демонтаж, они монтируются стационарно.

Мягкие шланги для газового хозяйства.

На видео в этой статье показаны некоторые моменты, связанные с пластиковыми трубами.

Технические характеристики полиэтиленовых труб для газа

Пластиковые газовые трубы производят из полиэтилена низкого давления двух видов – ПЭ-80 и ПЭ-100. Общие технические характеристики ПЭ труб для газа выражаются в следующих показателях.

  • Низкая теплопроводность.
  • Небольшая текучесть – от 15 до 30 Мпа.
  • Прочность при растяжении от 100 до 170 кгс/см².
  • Плотность материала 0,94-0,95 г/см³.
  • Высокая пропускная способность (на 30% лучше, чем у стальных изделий).
  • Гибкость и эластичность (предел коэффициента гибкости – до 7% от начальной формы).
  • Внешний диаметр D в трубах для газоснабжения – от 16 до 400 мм.
  • Толщина стенки трубы E. Полиэтиленовые трубы для газа выпускаются с толщиной стенок от 22 мм до 59 мм.
  • SDR. Отношение размера внешнего диаметра трубы к толщине ее стенки. Этот показатель определяет способность трубы выдерживать давление: чем ниже SDR, тем прочнее изделие.
  • Рабочие температуры в пределах от -20⁰C до 60⁰C.
  • Температура плавления – до 135⁰C.
  • Сроки эксплуатации при соблюдении технических условий – до 50 лет.

Газопроводные трубы выпускают в желтом, оранжевом (согласно ГОСТ 2009 г) или черном цвете, где вдоль изделия идут ярко-желтые полосы (ГОСТы 1995 и 2009 г). Маркировка трубы должна включать следующие данные: товарный знак производителя, условное обозначение вида изделия, диаметр и толщина стенки, SDR, дата выпуска, номер партии, стандарт изготовления. Трубы диаметром до 160 мм поставляют в катушках или бухтах длиной от 50 до 500 м, изделия большего диаметра реализуются отрезками длиной 6-12 м.

Транспортируют трубную ПНД продукцию при температуре, выше -10⁰C. Уличное хранение под навесом, либо в неотапливаемом помещении – не более 2-х лет.

Внимание!

Все трубы ПНД для газоснабжения выпускаются в соответствии с нормами ГОСТ Р 50838-2009 (ISO 4437:2007) (последняя редакция ГОСТа для газовых труб — ГОСТ Р 58121.2-2018). Согласно ГОСТ 5542, по ним транспортируется газ для применения в качестве сырья и топлива в промышленности и коммунальном хозяйстве. Изделия, изготовленные по ГОСТу, могут быть использованы и в других сферах – для организации вентиляции, дренажных систем, хотя это не предусмотрено стандартами. В этих случаях параметры зависят от условий и потребностей эксплуатации.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
