Принцип работы электросчетчика: импульсный, индукционный и трехфазный

Схема установки

Проектируя современную электросеть, в первую очередь ее делают безопасной. По этой причине перед счетчиком ставится коммутатор в виде рубильника или автомата защиты.

С автоматом

Хороший вариант — двухполюсный автомат, защищающий проводку и бытовую технику от перегрузок. Если напряжение превысит допустимые нормы, автомат автоматически отключит питание. Сперва на автомат выводятся провода (идущие от столба), а от него они идут на счетчик. От автомата до электросчетчика не должно быть расстояния больше 10 метров.

Вам это будет интересно Монтаж трехфазного счетчика

Подключение с автоматом

С автоматом и противопожарным УЗО

Автомат защитит технику от перегрузки, но не будет реагировать на пробой изоляции или прикосновения человека к работающему проводу. За это отвечает устройство защитного отключения (УЗО). Чтобы защитить всю проводку, ставят общее УЗО.

Место установки — после счетчика. Выставляемый ток утечки — не меньше 100 мА. Устройство не зря называют противопожарным, так как оно обесточивает сеть при сильных токах утечки, что может привести к искрению и пожару. На УЗО заводят ноль и фазу. С выхода УЗО фаза подается на автомат, нейтраль — на шину. Ноль подается уже с этой шины.

С УЗО

Как пользоваться?

Рассмотрим основные правила монтажа, пользования и обслуживания счетчиков.

Монтаж

Большинство приборов выпускают с резьбой на присоединительных патрубках.

Для подключения необходимо использовать накидные гайки с переходниками, чтобы впоследствии не возникли проблемы при демонтаже.

Обычно вход счетчика подключают к выходу шарового крана, а выход — к редуктору или непосредственно квартирному отводу. Соединение не представляет сложности, главное — не перепутать входной и выходной патрубки

Все самое важное об установке водосчетчиков — тут

Опломбировка

Это процедура, целью которой является исключение вскрытия или несанкционированной замены прибора. Опломбировку могут производить только специально уполномоченные организации (обычно, это работники УК или представители Горводоканала).

Процедура производится после установки или замены прибора. Все, что необходимо знать об опломбировке счетчиков воды, найдете в этом разделе.

Поверка

Это периодические испытания точности и работоспособности счетчиков. Поверку производят специализированные организации, имеющие соответствующие полномочия.

У каждого счетчика есть межповерочный интервал, который считается со дня изготовления прибора (не продажи). Современные методы позволяют выполнять поверку на дому, без снятия устройства.

Вся необходимая информация о поверке счетчиков воды представлена тут.

Ввод в эксплуатацию

Сама по себе установка счетчика официально не считается началом его работы.

Необходимо документальное подтверждение его работоспособности, пломбировка и прочие процедуры.

Они выполняются после монтажа, для чего приглашают работников УК, ТСЖ или ресурсоснабжаюших организаций.

Ввод в эксплуатацию должен быть произведен не позднее 1 месяца с момента установки в линию.

Правила использования

Никаких специфических требований в этом отношении нет. Только обычные условия — содержание в чистоте, своевременное снятие показаний, отсутствие вмешательства в конструкцию и внешних воздействий.

Не допускаются попытки остановки с помощью магнитов — это правонарушение, за которое придется нести ответственность.

Частые поломки

Как правило, поломки случаются из-за низкого качества воды. Известковые отложения затрудняют вращение крыльчатки, скапливаются твердые частицы.

Иногда случается, что счетчик протек — протечки требуют срочного ремонта или замены приборов.

Эти задачи решаются в специализированных мастерских, хотя большинство пользователей предпочитает приобрести новый прибор. О поломках и их устранении расскажет этот раздел.

Когда и как менять?

Замена водосчетчика производится по нескольким причинам:

выход из строя;
ошибки в показаниях;
нарушение герметичности;
окончание срока службы.

Если состояние прибора ухудшилось, его меняют. Необходимо в течение месяца опломбировать и ввести его в эксплуатацию, иначе оплата будет взиматься по нормативам. Подробнее о замене счетчиков воды читайте здесь.

Инструкция по применению

Инструкция по эксплуатации и монтажу содержит следующие пункты:

Прибор может устанавливать персонал, прошедший инструктаж по мерам безопасности и имеющий квалификационную группу по электробезопасности не ниже уровня III (электрическая установка до 1000 В).
Перед установкой надо извлечь прибор из транспортной упаковки и провести внешний осмотр.
Убедиться, что корпус и защитная крышка распределительной коробки не имеют значительных повреждений.
Установить счетчик на рабочем месте, снять защитную крышку распределительной коробки и подключить к цепи напряжения

Важно! Подключение к сети проводить только с отключением питания

Установить крышку распределительной коробки и закрепить ее двумя винтами.
Включить питание и убедиться, что счетчик включен: индикатор показывает значение энергии, учитываемое в текущей зоне.
Отметить в таблице дату установки и дату ввода в эксплуатацию.

Монтаж счетчика в щит

Как работает индукционный счётчик

Суть работы индукционных счетчиков электроэнергии, основан на таком принципе, когда на движущуюся деталь в одно время воздействует крутящийся и затормаживающий момент. Данный момент имеет пропорцию величине учёта, момент торможения имеет пропорцию скорости раскрутки движущейся части. Состоит индукционный однофазный счетчик электроэнергии из нескольких элементов:

Катушки напряжения, что расположили на магнитопроводе;
Диск вращения из алюминия;
Передаточный механизм устройства учёта;
Катушки тока на магнитопроводе;
Постоянный магнит.

Сделана катушка из провода с большим сечением, что может выдерживать большую нагрузку. Витки на катушки имеются в небольших количествах, обычно 13-30 витков на катушке. Распределены они в равномерном положении на двух стержнях магнитопровода, что имеет U форму и сделан из электротехнической стали. Сердцевина работает для создания определённой концентрации магнитного потока, который пересекает счётный диск и вращает его.

Подсоединяется обмотка напряжения на фазу напряжения сети и всегда имеет работоспособное состояние, наравне с потребителем, из-за этого она имеет название параллельной цепи. Катушка напряжения требуется для производства магнитного потока, который будет пропорционален сетевому напряжению. Она имеет определённые конструктивные отличия от катушки тока тем, что имеет больше витков, около 8000 – 12 000 и небольшим сечением проводника 0.1 – 0.15 мм2. В большом количестве витки создают более высокое индуктивное сопротивление, чем имеет активное сопротивление обмотки, что является довольно важным для соблюдения правила сдвига на 90° и даёт возможность уменьшит потребление электроэнергии, на однофазном счётчике.

Магнитный поток катушки тока и катушки напряжения, что проходят по диску, образуют в нём трансформационные токи, за счёт чего создаётся вращающийся момент. Чтобы создать противодействующий момент, что будет пропорционален скорости движения диска, используются постоянные тормозные магниты, чей магнитный поток пересекает крутящийся диск из электропроводящего материала.

Образующиеся в диске токи резания, всегда соблюдают скорость вращения пропорционально диска. То есть когда счётчик работает, он соблюдает определённую закономерность,чем большая мощность потребления, тем более быстро будет происходить вращение диска по его оси. Момент противодействия, что образуется при взаимодействии магнитного потока с дисковым током, всегда будет пропорционален скорости вращения. Когда диск проходит волну, что создаёт тормозной магнит, на нём наводится ЭДС резания, что идёт от середины диска. Потоковая сила тормозного магнита при взаимодействии с током диска имеет прямую пропорциональность ЭДС резания и имеет направление против движения диска. Замедляющий процесс зависит от дальности магнита от центра диска, определяется как произведение плеча на значение силы. То есть регулировка быстроты кручения происходит путём перемещения магнита, что позволяет настроить его в зависимости от передаточного числа.

Для более точной настройки на счётчиках используют специальные устройства для регулировки. Данные приборы – это короткозамкнутые медные, алюминиевые витки, или обмотка из витков провода из меди, что замкнут на настраиваемое сопротивление.

Учиться на чужих ошибках

В начале 1990-х годов зарубежных производителей измерительной продукции захлестнула примерно такая же эйфория, которую сейчас переживает Россия. Так, например, в Англии доля электронных счетчиков электроэнергии достигла 95 %, однако, на сегодняшний день эта цифра уменьшилась до 65 %.

Из Европы заводы по производству индукционных счетчиков перенесены в развивающиеся страны и производят миллионы счетчиков, находящих нишу и выполняющих свою функцию.

Энергосистемы России (Красноярскэнерго, Татэнерго, Брянскэнерго) стабильно закупают индукционные счетчики так же, как и электронные, отдавая предпочтение их надежности и учитывая плохое качество сетей, особенно в сельской местности. Ведь ресурс индукционного счетчика – десятки лет и даже через 50 лет некоторые образцы будут соответствовать заданному классу точности.

Проблема выбора индукционного или электронного счетчика несколько надумана. Они предназначены для разных секторов рынка.

Рано отказываться от применения индукционных счетчиков. Как и не стоит недооценивать электронные

Прежде всего, надо решить, есть ли возможность и необходимость воспользоваться всеми преимуществами счетчиков и не обращать внимание на их недостатки?

Выбор счетчика – это результат взвешенного решения, анализа отдельной ситуации.

Стоимость

Цена «умного счетчика» зависит от набора функций и составляет, в среднем, от 3 до 12 тысяч рублей. При плановой замене (окончился срок поверки, старый аппарат сломался) процедура должна быть бесплатной, но на январь 2020 года (до даты начала исполнения закона) многие поставщики энергии фактически перекладывают расходы на собственников. В дальнейшем это будет включено в тарифы.

Если же гражданин меняет счётчик по собственному желанию, он может приобрести его самостоятельно. При этом до 1 июля 2020 остается возможность купить и установить обычный электросчетчик, не тратя существенные суммы на цифровой.

Устройство электросчетчика

У знакомого в счетчике перестал работать дисплей. Вызвал электрика и тот недолго думая, заменил счетчик новым. В результате мне для изучения устройства попал этот электроприбор.

Лицевая панель счетчика фиксировалась на трех защелках. После ее снятия открылась картина, как на фотографии. Вся электрическая схема счетчика собрана на печатной плате с двухсторонним монтажом. С лицевой стороны припаян дисплей, кнопки управления и батарейка типа CR2032 на напряжение 3 В, такие же устанавливаются в компьютерах. Батарейка необходима для сохранения настроек и показаний счетчика в случае пропадания электроэнергии.

Батарейка является узким местом в счетчике, так как срок ее годности составляет около 10 лет. Если она выйдет из строя, то настройки день-ночь и показания счетчика при пропадании электроэнергии обнулятся. Батарейка приварена к клеммам, которые впаяны в плату. Для замены батарейки придется заняться пайкой паяльником.

Измерительным датчиком потребляемой электроэнергии служит шунт, представляющий собой металлическую пластину с калиброванным сопротивлением очень малой величины. При протекании через шунт тока на нем, согласно Закона Ома, происходит падение напряжения, которое подается на микропроцессор.

Аналоговый сигнал микропроцессором преобразуется в цифровой, который запоминаются, и текущие показания потребленной электроэнергии выводятся на дисплей. На фотографии шунт имеет цвет меди.

Решил попробовать отремонтировать счетчик. Измерял величину напряжения на выводах электролитического конденсатора блока питания, оно составило 3,5 В. С учетом установленного конденсатора на 25 В, напряжение явно было ниже нормы.

Блок питания имеет бестрансформаторную схему на токоограничительном конденсаторе. Проверка конденсаторов и диодов показала их исправность. Пришлось на выводы последнего электролитического конденсатора подать со стационарного БП напряжение 5 В с ограничением по току 300 мА.

Прощупывание пальцами элементов схемы выявило, что левый нижний угол микропроцессора сильно нагревается. Стало понятно, что он неисправен, и устранить такую неисправность в домашних условиях не представляется возможным.

Какими бывают электрические счетчики

По принципу работы счетного механизма эти устройства бывают трех типов:

Механические – в их основе шестеренчатый редуктор, который приводит в движение тот самый загадочный вращающийся диск.
Электронные – подсчет ведет генератор импульсов, результаты отображаются на жидкокристаллическом дисплее.
Гибридные – генератор импульсов работает в паре с шаговым электродвигателем, аналогичным тем, что работают в кварцевых часах. Результаты выдаются тем же способом, что и у механических приборов – цифрами на разрядных кольцах, приводимых в движение шестеренчатым редуктором.

Самое интересное в том, что принцип работы электросчетчика основан на одном и том же явлении – электромагнитной индукции.

И все-таки оно вертится!

Наиболее наглядно устройство электросчетчика видно на примере однофазного бытового устройства механического типа. Его принципиальная схема приведена на рисунке ниже.

Ш-образный сердечник
П-образный сердечник
Редуктор
Постоянный магнит
Диск

К клеммам 1 и 2, в которые зажимается фазный провод, подключена катушка с небольшим количеством витков, установленная на П-образный металлический сердечник. Она называется токовой, поскольку включение последовательное. К клемме 1 также подключен еще один провод, идущий на другую катушку с большим количеством витков и установленную на Ш-образный металлический сердечник.

Место соединения разъемное, крепежом является винт, называемый «винт напряжения», поскольку второй конец катушки соединен с клеммой 3, к которой подключается нулевой провод и соединение параллельное. Сердечники катушек расположены под углом 90 друг к другу, а в разрыве между ними находится край алюминиевого диска.

При прохождении переменного электрического тока через катушки в сердечниках наводится пульсирующее магнитное поле. Их произведением является вихревой магнитный поток, вращающийся всегда в одну сторону. По закону электромагнитной индукции этот вихрь наводит электрический ток в алюминиевом диске и понуждает его вращаться вслед за собой. Поскольку учитывается и напряжение в сети, и сила тока, то измеряется расход именно электрической мощности, которая является произведением этих величин.

Все это очень напоминает устройство асинхронного однофазного электродвигателя с пусковой и рабочей обмотками. Различие только в том, что счетчик электроэнергии является измерительной машиной, поэтому для точности показаний в нем надо исключить все факторы, которые могут их изменить.

Например, момент инерции. Именно поэтому ротор, роль которого играет диск, выполняется из алюминия – наиболее легкого электропроводящего материала, не подверженного вторичному намагничиванию. Дисковидная форма выбрана по той причине, что побочным явлением электромагнитной индукции является нагревание металлов так называемыми токами Фуко.

В проводниках плоской формы они быстрее затухают. Это свойство используется, например, в высоковольтных трансформаторах большой мощности, первичная обмотка которых выполняется проводником прямоугольного сечения.

Вторым отличием механического счетчика от асинхронного двигателя является наличие в его конструкции тормоза – постоянного магнита, расположенного у края диска. Он нужен для того, чтобы вращение было равномерным, без ускорения, а остановка происходила мгновенно, без выбега. Положение этого магнита можно менять, меняя величину электрической мощности, на которую устройство не реагирует. Обычной заводской настройкой является 25 Вт.

Диск насажен на ось, на одном конце которой находится червячная шестерня. Через нее и приводится в действие редуктор счетного механизма. Смена положений обмоток действительно может привести к реверсированию. Для этого надо лишь изменить порядок подключения: фазу подать на клемму 3 и снять ее с четвертой. Для борьбы с мошенничеством в редукторе установлен храповой механизм, блокирующий вращение в обратную сторону.

Трехфазные счетные механические устройства устроены подобным же образом. Но есть тонкости: если схема построена с глухозаземленной нейтралью – фазы на выходе силового трансформатора подстанции соединены звездой и линия состоит из трех проводников, то в счетчике два диска на одной оси. А при обычном для линий до 1000 вольт соединении треугольником и наличии отдельной нейтрали (четыре провода) дисков три. При этом подсчет расхода электрической мощности ведется в любом случае, даже если задействована хотя бы одна фаза.

Требования для установки счетчика

Какие электросчетчики можно устанавливать по закону? Электросчетчик, подлежащий установке, обязательно должен фигурировать в списке устройств, что сертифицированы и обладают разрешением к использованию на территории нашей страны.

Отремонтировав устройство или осуществив замену прибора, следует пригласить представителя Энергосбыта, который опломбирует счетчик, проверит качество подключения и поставит устройство на учет. Также он должен составить акт приемки. В нем в обязательном порядке содержится информация о заводском номере изделия, показаниях на время приема в эксплуатацию, а, кроме того, указываются сведения о том, чей это прибор.

Пломбирование на счетчике осуществляется в двух местах. Первая пломба ставится сотрудниками метрологической службы, причем на клейме – дата проверки. Энергопоставляющей компанией ставится вторая пломба.

Место для установки прибора должно отвечать определенным требованиям:

Легкодоступность.
Удобство для снятия показаний.
Сухость.
Удобство возможного ремонта.

Определенная мощность и сила тока, что идет по электросетям потребителя, должна соответствовать самому электросчетчику. Класс точности нового прибора – не ниже второго.

Принцип работы индукционного счетчика

Еще совсем недавно индукционные счетчики были неотъемлемой частью электрических сетей в квартирах. Счетное устройство в этих приборах представлено вращающимся алюминиевым диском и цифровыми барабанами, отображающими показатели расхода электроэнергии в реальном времени.

Принцип действия подобных устройств достаточно простой. Электромагнитное поле, возникающее в катушках счетчика, взаимодействует с диском, выполняющим функцию подвижного токопроводящего элемента. В однофазном индукционном счетчике выполняется параллельное подключение одной из катушек к обмотке напряжения, которая служит сетью переменного тока. Другая катушка подключается последовательно на участке между обмоткой тока или нагрузкой и генератором электроэнергии.
Действие токов, протекающих по обмоткам, приводит к созданию переменных магнитных потоков, пересекающих вращающийся диск. Их величина составляет пропорцию между потребляемым током и входным напряжением. В соответствии с законом электромагнитной индукции в самом диске происходит возникновение вихревых токов, протекающих по направлению магнитных потоков.

Вихревые токи и магнитные потоки начинают взаимодействовать между собой в диске. В результате, появляется электромеханическая сила, которая и приводит к созданию вращающегося момента. Таким образом, возникает пропорция между полученным вращающимся моментом и произведением двух магнитных потоков, возникающих в обмотках тока и напряжения, умноженных на синус сдвига фазы между ними.

Нормальная работа индукционного электросчетчика возможна только при условии фазового сдвига, равного 90 градусам. Такой сдвиг можно получить, разложив магнитный поток обмотки напряжения на две части. Получается, что диск прибора вращается с частотой, пропорциональной активно потребляемой мощности. Поэтому непосредственный расход электроэнергии будет находиться в пропорции с количеством оборотов диска. Полученные данные о потреблении передаются на механическое счетное устройство, ось которого связана с осью подвижного диска с помощью зубчатой передачи. Такая конструкция обеспечивает синхронное вращение обоих элементов.

Плюсы и минусы

Достоинства:

надежные;
не зависят от перепадов электроэнергии;
дешевые;
большой срок эксплуатации;
можно легко остановить или отмотать счетчик при необходимости.

Недостатки:

класс точности низкий (2,0 или 2,5);
высокая погрешность, особенно при маленьких нагрузках;
однотарифные;
нет защиты от хищения электроэнергии.

На сегодняшний день производители индукционных счетчиков стараются улучшить свою продукцию за счет увеличения класса точности и срока службы.

Однако из-за специфической конструкции прибора сделать это практически невозможно. Поэтому на смену индукционным счетчикам пришли электронные, которые имеют ряд преимуществ.

Смотрите видео, в котором подробно разъясняются устройство и принцип работы индукционного счетчика электроэнергии:

Полукосвенный метод

Счетчик прямого включения ограничен по техническим характеристикам и функциям, поэтому иногда выбираются модели для установки с трансформаторами тока. Схема того, как подключается счетчик через трансформаторы тока, указывается на корпусе и в технической документации прибора.

Принцип основан на том, что токовые цепи подключаются через трансформаторы тока, цепи напряжения — сразу к сети 0,4 кВт. Любая схема включения рассматривается слева направо.

Этапы установки

Установка с трансформаторами обычно выбирается для предприятий или бытовых помещений, где используется мощное электрооборудование.

Установка счетчика с трансформаторами тока проводится по следующим этапам:

Откручивание крепежных винтов до необходимого пространства для ввода проводов в зажим клеммы.
Провод очищается от изоляционного слоя на высоту 25 миллиметров, без перекосов вставляется в отверстие на счётчике (не допускается попадание в зажим участка провода с изоляцией).
Сперва закручивается верхний винт, затем нижний. Легким подергиванием провода вниз убеждаются в его надежной фиксации. Через 10 минут снова нужно проверить провод, так как медь имеет свойство растягиваться. При необходимости следует закрепить контур надежнее.
Идентично подсоединяются остальные провода.
Клеммы закрываются крышкой.

При общей нагрузке по току свыше 100 Ампер, актуально подключение трехфазного счетчика через трансформаторы тока.

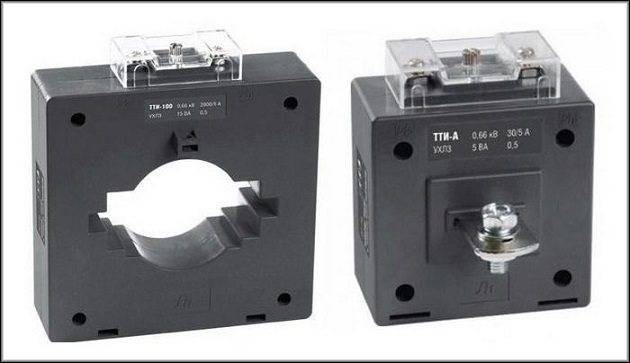

Сборка через трансформаторы

Схема подключения через трансформаторы тока бывает косвенная и полукосвенная.

Подключение трансформаторов тока не применимо для моделей прямого включения. Как правило, схема подключения присутствует на самом приборе, а также в прилагаемой инструкции.

Трехфазный счетчик электроэнергии соединяется с трансформаторами в соответствии с маркировкой.

Л1 — питание от автомата (вход). Л2 — выход на потребителя. И1 — ввод, подключаемый на клеммы 1, 3, 5. И2 — выход, подключаемый на 2, 4, 6 клеммы.

Для соединений под болт, на провода можно использовать наконечники НКИ.

Пример подключения

Перед счетчиком и трансформаторами устанавливается автоматическое устройство, защищающее от коротких замыканий и блокирующее сеть при превышении максимальных нагрузок. Трехфазная сеть балансирует пофазное распределение нагрузки. Каждая фаза обеспечивается автовыключением.

Подведение начинается с левой стороны. На вводном автомате 3 фазы: A, B, C. Трансформаторы условно разделяют на соответствующие фазы. Цвета проводов выбираются в соответствии ГОСТу. В схематехнике маркируются для наглядности цветными стикерами.

Схема подразумевает подключение проводов к клеммам 3 фазного счетчика через трансформаторы с дальнейшим их выводом на потребителя.

Выходящий провод из А-вводного автомата подсоединяется к шине Л1 первого трансформатора. Провод с той же маркировкой отводится от И1 трансформатора к первой клемме. От второй клеммы провод подсоединяется к И2 первого трансформатора. Седьмая клемма в этом случае — для заземления. От болта напряжения трансформатора провод отводится на соответствующую клемму. На приведенных фото эти 3 клеммы в верхнем ряду.

Аналогичная схема подключения трансформаторов применима для каждого из них.

Схематичная инструкция всегда указывается на самом приборе.

Расположение клемм на приборах Энергомера несколько отличается:

Начиная слева, каждые три клеммы, следующие по порядку, составляют одну фазу. К 1, 4, 7 клеммам, контуры подсоединяются от И1 трансформатора. К 3, 6, 9 — от И2. 2, 5, 8 — подключение цепи напряжения. 10 или 11 (Энергомера предлагает 10 и 11 клемм) — нулевой проводник (может быть любой из двух).

Принцип звезды

Подобная схема подключения трехфазного счетчика через трансформаторы тока, дает возможность использовать меньше проводов. Особенность «звезды» — объединение выводов И2 всех трансформаторов в узел, выводимый на нулевой проводник.

Минус такой схемы — затрудненность проверки для служб.

Технологии производителей счетчиков

Приборы учета производители снабжают защитой от незаконного вмешательства. Для электромеханических счетчиков электроэнергии устанавливают специальный кожух – он защитит от внешнего магнитного влияния. В электронных счетчиках с этой целью установлен датчик магнитного поля.

Примерные этапы производства счетчиков:

заготовительный,
станки-автоматы,
штамповочный,
ремонтно-инструментальный,
покрасочный,
сборочный,
упаковочный.

Поверку и калибровку учётных приборов выполняет метрологическая лаборатория предприятия в условиях термостабилизированного помещения.

После производства счетчики проходят проверку качества.

Если счетчики произведены по всем соответствующим технологиям на специализированном предприятии, они высокоточны и устойчивы к воздействиям окружающей среды.

Конструкция индукционного счётчика

Основными составными элементами индукционного электросчетчика являются электромагниты напряжения и электрического тока. При их взаимодействии вместе с входящими в них магнитопроводами появляется электромагнитное поле. Через передаточное устройство поле воздействует на алюминиевый диск вращения.

Электромагнит тока при работе испытывает большие нагрузки, поэтому его обмотка изготовлена из проволоки большого сечения. Число витков не превышает тридцати. Проволока равномерно намотана на двух магнитах, которые с помощью зажимов подключены последовательно к сети.

Катушка напряжения параллельно подсоединена к сети и создает электромагнитное поле, прямо пропорциональное действующему напряжению. Обмотка катушки выполнена из тонкой проволоки сечением 0,1…0,15 мм². Число витков может достигать 12000, что позволяет создать индуктивное сопротивление больше, чем активное. Такое устройство позволяет уменьшить расход электроэнергии при работе счетчика.

Устройство и принцип действия счетчиков электроэнергии
