Порядок монтажа электропроводки в ванной комнате своими руками

Меры предосторожности

Приступая к монтажным работам, обязательно обесточьте помещение, пользуйтесь только исправными инструментами, средствами защиты от травм, используйте строительные перчатки и очки.

  • Способы прокладки кабелей в траншеях: пошаговая инструкция по прокладке и монтажу силовых кабелей в земляных траншеях (140 фото)

  • Виды кабельных каналов и кабельных коробов: типы, размеры и материал изготовления. 120 фото и видео монтажа кабель канала

  • Как правильно сделать скрутку проводов? Как сделать надежное и безопасное соединение своими руками (155 фото)

Если вы не чувствуете полной уверенности в качественном выполнении этих работ, то в этом случае лучше воспользоваться услугами квалифицированного специалиста.

Инструкция по монтажу

Шаг 1 – Создаем схему

Сначала определитесь со схемой электропроводки в ванной комнате. Подумайте, какие электроприборы у вас, будут, и где они будут стоять. А также, какое отопление там будет присутствовать.

Наши рекомендации такие:

  • распределительная коробка должна находиться за пределами комнаты.
  • выключатель с коробкой выводится в соседнее помещение.
  • автоматика устанавливается на каждую группу проводов отдельно: розетки, светильник.
  • в ванной комнате должно быть не менее, чем 3 розетки: для фена, стиральной машины и электрического котла.

Если у вас будет подвесной потолок, то провода можно провести через него. Обратите ваше внимание, что все розетки  и выключатели должны находиться от 60 см от воды

Когда вы начертите схему электропроводки в ванной комнате, можете переходить далее к подсчету количества материалов. При необходимости вы также можете прочесть про установку электропроводки в бане.

Шаг 2 – Выбираем комплектующие

Вам необходимо выбрать подходящие элементы проводки и определиться с их техническими характеристиками.

Чтобы сделать электропроводку в ванной комнате самому, мы рекомендуем выбирать вам такие материалы:

  • кабель трехжильный, медный, сечением 2,5 мм  для розеток, 1,5 мм для светильников и 4 мм для бытовой техники.
  • дюбель хомуты для крепления к стенам.
  • влагозащищенные розетки и выключатели.

Шаг 3 – Приступаем к работе

Сначала нужно согласно схеме сделать в стенах специальные канавки – штробы, под укладку кабеля. Также сделайте углубления под розетки, распределительную коробку и выключатели. Для этого используйте дрель  с коронкой, диаметром 68 мм.

Дальше подрозетники и коробку установите в своих посадочных местах и надежно зафиксируйте раствором.

После этого сами зафиксируйте проводку в штробах с помощью дюбель хомутов. Или можно использовать проверенным дедовским способом – прихватить раствором через каждые 20 см. Концы кабеля защитите от изоляции и проденьте к подразетникам.

Теперь можно установить сердцевины розеток и выключателей в посадочные места. Декоративную крышку присоедините лучше после ремонта, потому что она может выпачкаться.

К установке автоматического выключателя и УЗО можно переходить после того, как электропроводка будет закреплена в стене. Только не торопитесь их подключать, потому что сначала нужно проверить правильность электромонтажа в ванной.

После того как сделаете разводку проводки в комнате, обязательно проверьте мультиметром линию и наличие короткого замыкания в сети. Если его нет, то вы все сделали абсолютно правильно. Далее можете переходить к декоративной отделке стен.

Следующим шагом является система уравнивания потенциалов в ванной. Для этого возьмите одножильный медный провод и соедините между собой корпус стиральной машинки, раковины, котла, ванны и т.д. Все эти точки нужно заземлить с шиной заземления, которая установлена в вводном щите.

Обратите свое внимание на то, что если в вашем щите нет заземляющей шины, то обязательно осуществите замену электропроводки в квартире безопасную. Для отопления лучше всего используйте электрический пол под плитку

Его можно самому простелить в полу. Это е потребует особых затрат сил

Для отопления лучше всего используйте электрический пол под плитку. Его можно самому простелить в полу. Это е потребует особых затрат сил.

Зоны электробезопасности в ванной

Вышеприведенный ГОСТ устанавливает четыре вида зон в ванной комнате от 0 до 3 (зона 0, зона 1, зона 2, зона 3).

Определение опасных и безопасных зон в помещении ванной/душа и нормативные требования к электрическим системам (запреты и разрешения):

Зона 0

Зона 0 – объем в пределах ванны или душевого поддона. Электропроводка ограничивается только подключением стационарного электрооборудования со степенью защиты не ниже IPX7 и напряжением не превышающее 12 Вольт.

Запрещено: Размещение розеток, выключателей, соединительных коробок и других электрических устройств.

Разрешено: Электрооборудование, только для использования в ванной, со степенью защиты IPX7 и напряжением не выше 12 В (источник питания должен быть вне зоны).

Зона 1

Зона 1 – объем, ограничиваемый вертикальной поверхностью в пределах ванны или душевого поддона или, в случае отсутствия поддона, вертикальной поверхностью на расстоянии 60 см от душевой лейки, полом и горизонтальной поверхностью на высоте 225 см от пола. Если дно ванны или душевого поддона расположены на высоте 15 см или больше от пола, то расстояние 225 см горизонтальной поверхности измеряется от указанной высоты дна. Электропроводка ограничивается подключением только необходимого стационарного оборудования для использования в зоне 0 и 1 (например водонагревателя). Подключенное электрооборудование обязательно должно быть оснащено отдельным УЗО с током срабатывания не выше 30 мА.

Запрещено: Размещение розеток, выключателей, соединительных коробок. Размещение стиральной машины и других электробытовых приборов. Запрещена открытая электропроводка.

Разрешено: Разрешается установка электроприборов со степенью защиты IPX5.  Водонагреватели со степенью защиты IPX4. Светильники класса защиты II.

Зона 2

Зона 2 – объем, ограничиваемый вертикальной поверхностью зоны 1, вертикальной поверхностью, расположенной на расстоянии 60 см от предыдущей поверхности и параллельно к ней, полом и горизонтальной поверхностью на высоте 225 см от пола.

Запрещено: Размещение розеток, выключателей, соединительных коробок. Размещение стиральной машины и других электробытовых приборов. Запрещена открытая электропроводка.

Разрешено: Разрешается установка водонагревателей со степенью защиты IPX4 (IPX5 в ванных общего пользования), выключателей (приводимых в действие при помощи шнура). Розетки с изолирующем трансформатором (не менее 0,6м от двери душевой кабины).

Зона 3

Зона 3 – объем, ограничиваемый наружной поверхности зоны 2, вертикальной поверхностью, расположенной на расстоянии 240 см от предыдущей и параллельно к  ней, полом и поверхностью на высоте 225 см от пола.

Запрещено: Нет существенных ограничений.

Разрешено: Электроприборы со степенью защиты IPX1 (IPX5 в ванных общего пользования), в том числе розетки ( с заземляющим контактом). Открытая проводка (кабеля с двойной или усиленной изоляцией) или скрытая проводка (глубина 5 см!) Световые приборы. Соединительные коробки. Бойлеры. Стиральная машина и другие электробытовые приборы.

Потолочные осветители

Если вы планируете в ванной комнате подвесной потолок, то имеет смысл установить потолочные осветители, по ряду преимуществ. Технически их легче подключить к сетевому кабелю, такой вид освещения более эффективный и вместе с тем, с точки зрения дизайна, наиболее привлекательный. Современные потолочные осветители имею регулируемый угол освещения.

  • Ретро проводка в деревянном доме: расчет параметров, проектирование, монтаж и подбор винтажных элементов. 165 фото стильных идей

  • Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

  • Виды электрических кабелей и проводов: устройство, назначение, маркировка и характеристики основных видов кабелей используемых в домах и квартирах (150 фото)

Правила монтажа

Порядок ведения электротехнических работ регламентируется различными нормативными документами. Основным из них является ПУЭ. Документ содержит правила монтажа электропроводки, которые следует неукоснительно соблюдать. Из основных положений выделяют несколько:

  • Счетчик, распределительная коробка должны быть доступны для осмотра и ремонта.
  • Расположение выключателей выбирают так, чтобы дверь не мешала доступу. Поэтому их располагают со стороны, противоположной открыванию двери. Выключатели монтируют на уровне 0,6-1,5 м от поверхности пола.

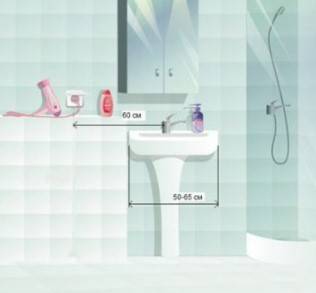

  • Чтобы защитить розетки от действия влаги при затоплении, их располагают минимум на 0,5 м от пола. Нормами регламентировано их расположение относительно коммуникаций, приборов отопления, газовой или электроплиты ‑ минимум 0,5 м, от газовой трубы – 0,4 м.
  • Количество розеток рассчитывают исходя из площади помещения: 1 на 6 квадратных метров. Для кухни это число допускается увеличить, чтобы подключить необходимую бытовую технику. Туалет не оборудуют розетками, фурнитуру ванной комнаты подключают через трансформатор.
  • Монтаж скрытой электропроводки в помещении ведут только вертикально или горизонтально. Все элементы обязательно отображают на схеме электросети.
  • Нормы устанавливают минимальные расстояния между электросетями и строительными элементами: от пола – 0,15-0,2 м, потолка – 0,15 м, перекрытия – 0,05-0,1 м.

Прокладывая проводку, необходимо исключить ее соприкосновение с металлическими деталями строительной конструкции.

Если один канал предназначен для прокладки нескольких жил, ширина канала должна обеспечить расстояние между ними минимум 3 мм. Провода соединяют или разводят посредством соединительных коробок. Места контакта тщательно изолируют. Непосредственное соединение медного провода с алюминиевым запрещено. Нулевой провод и заземление крепят к прибору болтовым соединением.

Рекомендуется разделить потребителей на группы (например, освещение, розетки), предусмотреть на каждую отдельную линию подключения. Четкое соблюдение этих правил позволит выполнить электромонтаж в квартире быстро, надежно, безопасно.

Схема электропроводки

Уроки по ремонту ванной и туалета

Урок 1. Планирование ремонта ванной комнаты и туалета своими рукамиУрок 2. С чего начать ремонт в ванной. Старт демонтажных работУрок 3. Как снять старую краску со стен в ванной комнате и туалетеУрок 4. Как удалить бетонный порог в ванной комнате и туалетеУрок 5. Как подготовить потолок в ванной под покраску или подвесной потолокУрок 6. Требуется ли замена стояков водоснабженияУрок 7. Как перекрыть стояки водоснабжения в квартиреУрок 8. Какие трубы лучше для водопровода в квартиреУрок 9. Водопровод своими рукамиУрок 10. Как повесить полотенцесушитель в ваннойУрок 11. Какой счетчик воды лучше для квартирыУрок 12. Электрическая проводка в ванной своими рукамиУрок 13. Выравнивание стен и пола в ваннойУрок 14. Обои для ванной, кухни, туалетаУрок 15. Какую плитку выбрать для ваннойУрок 16. Зубчатый шпатель – чудо изобретения человекаУрок 17. Материалы и инструменты для укладки плиткиУрок 18. Как укладывать плитку на пол своими рукамиУрок 19. Как резать плитку и чем при облицовкеУрок 20. Как сверлить плитку и чем при облицовкеУрок 21. Как класть плитку на стенуУрок 22. Какую ванну выбрать для домаУрок 23. Как установить чугунную ваннуУрок 24. Как установить акриловую ваннуУрок 25. Укладка плитки на стену в ванной комнате своими рукамиУрок 26. Как укладывается плитка на внешний угол ванной комнатыУрок 27. Искры от болгарки могут убить ваш кафельУрок 28. Как заменить плитку на полу или на стенеУрок 29. Как выбрать смесительУрок 30. Как поменять смеситель своими рукамиУрок 31. Как установить вентиляционную решетку в ванной комнатеУрок 32. Как выбрать дверь для ванной комнатыУрок 33. Решетка на ваннуУрок 34. Как установить унитаз своими рукамиУрок 35. Что делать, если ослаб напор воды в квартиреУрок 36. Что делать, если засорилась раковинаУрок 37. Как прочистить раковину или ванну новинками от Домочист

Зоны ванной комнаты – нормативные ссылки

Думаю, мы разобрались с тем фактом, что розетка в ванной комнате просто необходима. И споров здесь не возникнет. Теперь поговорим о требованиях установки. Многие «мастера» скажут ну какие тут требования, поставил розетку куда заказчик пальцем ткнул и все тут. Хочу сказать одно, если Вам такие работники попадутся гоните их поганой метлой.

Нормальный электрик, скажет ни каких «здесь» и «тут». В помещениях с повышенной влажностью не все так просто. Здесь не ставятся розетка поближе к зеркалу, потому что так удобно феном пользоваться или бритвой.

Основным документом, в котором регламентируется расположение розеток в ванной комнате и душевых помещениях является настольная книга всех электриков — ПУЭ. В главе 7.1.47 как раз прописаны все требования касающиеся нашего вопроса. Также глава 7.1.47 опирается на ГОСТ Р 50571.11-96 в котором сказано, что любая ванная комната или душевое помещение разделяется на зоны (участки).

И одним из основных требований по расположению розеток в ванной является соблюдение размеров этих зон. В зависимости от номера зоны в ней может устанавливаться то или иное оборудование.

В указанном ГОСТ Р 50571.11-96 сказано что всего существует четыре вида зон:

  • — зона 0;
  • — зона 1;
  • — зона 2;
  • — зона 3.

Теперь давайте разберем, что это за зоны такие и чем они ограничиваются.

В зону 0 входит внутренняя часть ванны или поддон для душа. Грубо говоря, это то пространство (место) где человек находится, когда моется.

Ванная комната вид сверху (горизонтальный разрез):

В зону 1 входит внешняя вертикальная плоскость ванны или поддона для душа. Если это душевое помещение без поддона тогда зона 1 будет ограничиваться вертикальной плоскостью с расстоянием до 0.6 м от душевого разбрызгивателя.

Ванная со стационарной перегородкой (горизонтальный разрез).

В зону 2 входит внешняя вертикальная плоскость зоны 1, а также параллельная ей вертикальная плоскость с интервалом 0.6 м. Если прикинуть на пальцах получается границы зоны 2 = зона 1 ÷ 0.6 м.

Душевая с поддоном (горизонтальный разрез).

Душевая с поддоном и стационарной перегородкой (горизонтальный разрез).

Зона 3 представляет собой пространство в виде вертикальной плоскости зоны 2, а также параллельная ей вертикальная плоскость на расстоянии 2.4 м. Упростим для понимания, описанное, получим границы (пространство) зоны 3 = зона 2 ÷ 2.4 м.

Душевая без поддона (горизонтальный разрез).

Душевая без поддона но с перегородкой (горизонтальный разрез).

Еще один важный момент друзья зоны 1, 2 и 3 ограничиваются не только вертикальными плоскостями, но и также горизонтальной плоскостью (каждая). Высота горизонтальной плоскости составляет 2.25 м от поверхности чистового пола. То есть получается, каждая зона действует до высоты 2.25 м от пола (хотя вряд ли кто ни будь, захочет размещать розетки в ванной на высоте выше 2.25 м).

Что размещают в ванной комнате

Непосвященные люди считают, что при обустройстве электроснабжения в ванной сложностей нет, т.к. здесь находится только освещение и вытяжной вентилятор. Это не совсем так: современные технологии постоянно развиваются, и сейчас в этом помещении устанавливают намного больше разных электроприборов.

Светильники

При выборе светильников в первую очередь учитывают не их внешний вид, а степень защищенности. Согласно действующей международной маркировке, она может быть от IP00 до IP68. Первая цифра указывает на уровень защиты от пыли, вторая — от влаги. Чем выше эти значения, тем больше степень безопасности.

Если выбранный потолочный или настенный светильник соответствует необходимому уровню защиты от влаги, переходят к выбору его дизайна, чтобы прибор органично вписывался в интерьер комнаты.

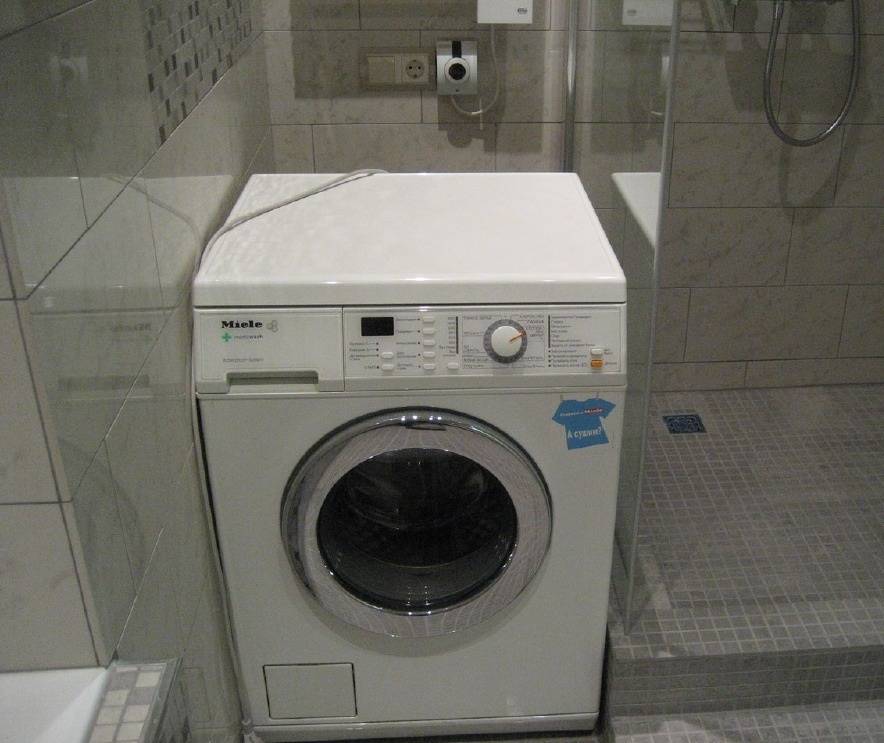

Стиральную машину

В малогабаритных квартирах чаще всего стиральную машину устанавливают в ванной. Особых требований к этому оборудованию нет. Выбирают модель с фронтальной или горизонтальной загрузкой.

Обязательно учитывают габариты, чтобы агрегат занимал минимум пространства, например поместился под умывальником или в другом удобном месте.

Накопительный (бойлер) или проточный нагреватель воды

Организовать горячее водоснабжение можно 2 способами:

  1. Бойлер. Для семьи из 3-4 человек его объем должен составлять 80-100 л. Выбрав данный вариант, вы будете иметь запас горячей воды, но для этого прибор должен быть постоянно включен в сеть. В первый раз придется ждать 3-4 часа, пока вода нагреется.

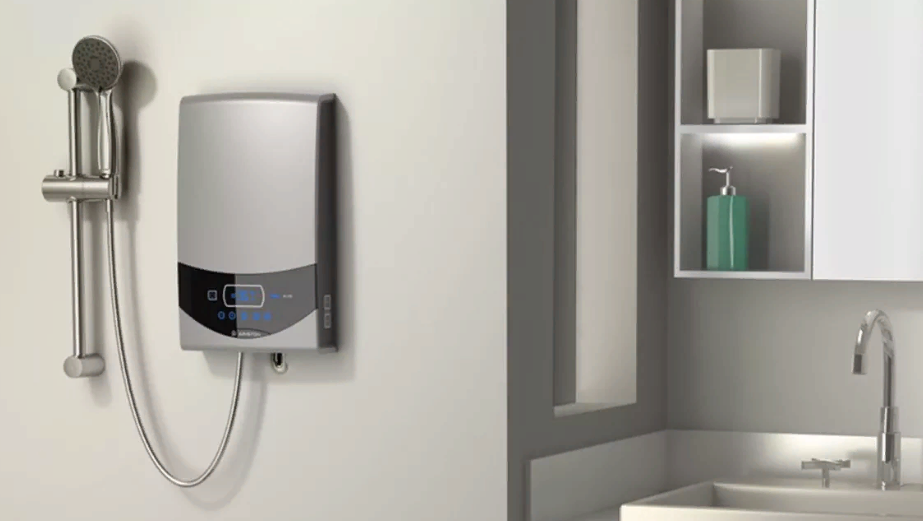

  2. Проточный водонагреватель. В этом случае горячая вода подается сразу после включения прибора в сеть. Здесь нет накопительного бака, поэтому при отключении прибора она пропадает.

Теплый пол

Электрический теплый пол — современное решение для ванной комнаты. Для его установки не надо иметь специальные разрешения или переделывать систему обогрева, как в случае с водяным вариантом.

При соблюдении технологии монтажа электрический теплый пол полностью безопасен. Стоять на нем босиком комфортно и приятно.

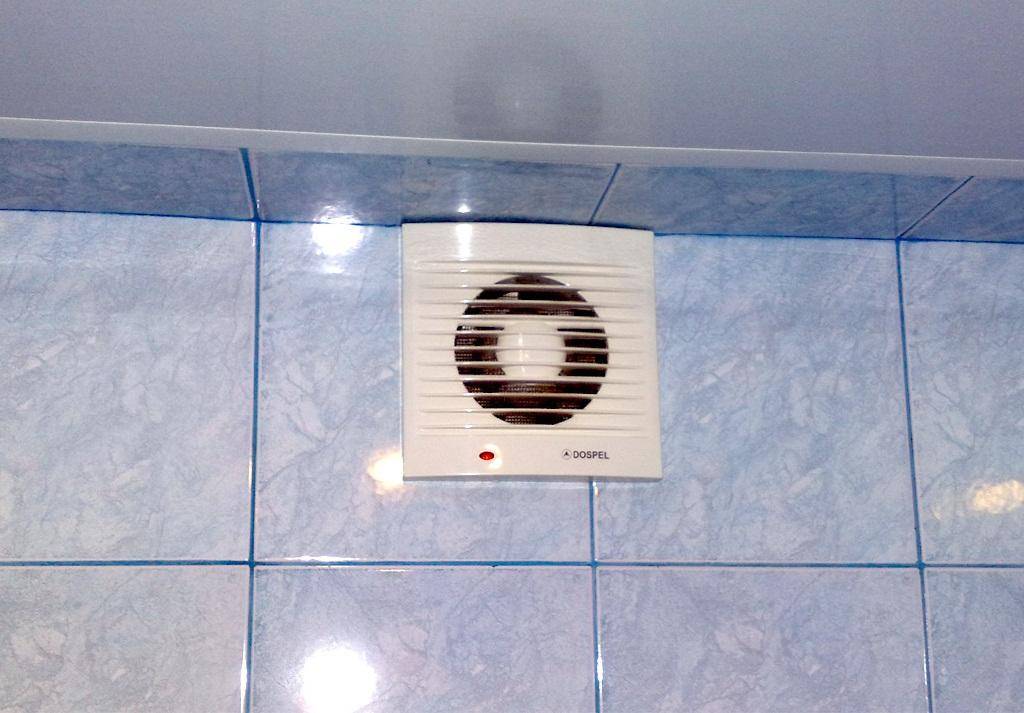

Электрические вентиляторы в систему вытяжки

Для обеспечения нормального микроклимата и влажности в таком помещении должна хорошо работать вытяжная система. Для увеличения ее эффективности рекомендуется устанавливать вентилятор.

При его выборе обязательно учитывают уровень влагозащиты, чтобы прибор был предназначен для установки во влажных помещениях.

Электрический полотенцесушитель

Раньше в ванных устанавливали полотенцесушители, которые подключались к системе горячего водоснабжения. Работали они только при включении отопления, что не совсем удобно, т.к. в летнее время пользоваться таким прибором было нельзя.

Решение проблемы — электрический прибор. Его мощность и размеры выбирают в зависимости от количества членов семьи и площади ванной. Кроме основной задачи — сушки полотенец и нижнего белья, он также дополнительно обогревает комнату, а если она небольшая, то является основным источником тепла.

Душевую систему или ванну с джакузи, которые требуют подключения к электросети

Современные ванны могут оснащать системой циркуляции и подачи воды, что позволяет превращать их в джакузи. Для этого устанавливают насос, который требует подключения к сети.

Многие душевые кабины также имеют дополнительное освещение, компрессор, радио и т.д. Некоторые считают, что это излишества, но все больше людей устанавливают у себя такие системы, т.к. они повышают уровень комфорта в ванной комнате.

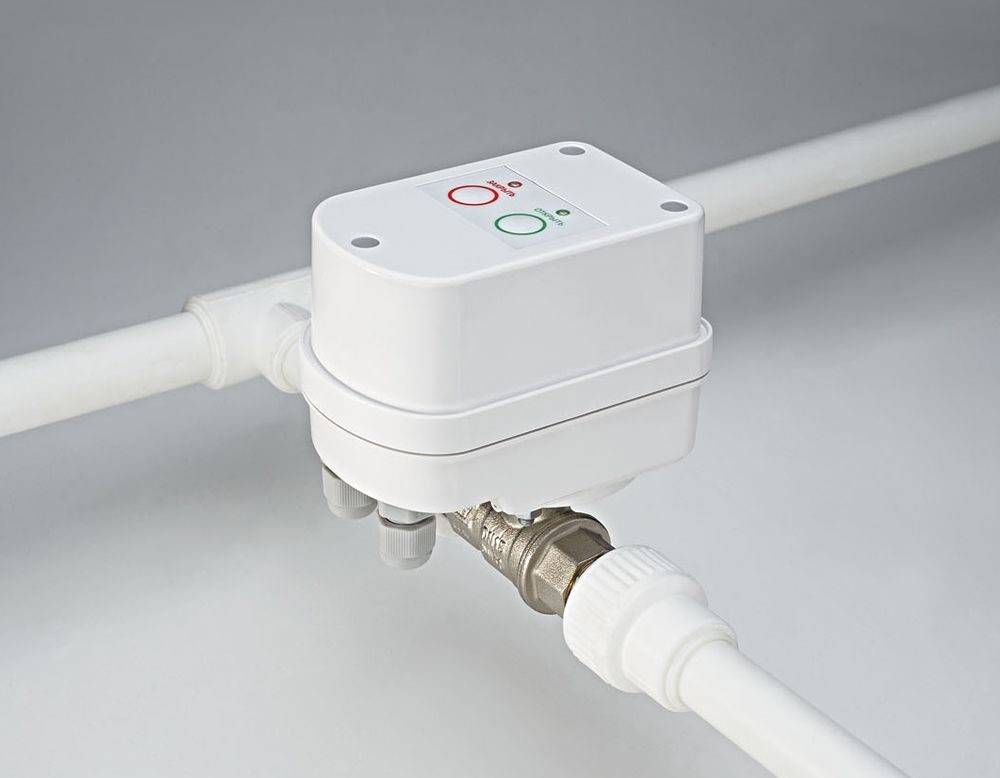

Электронно-механическую систему защиты от протечек воды

Для жителей многоэтажек важно, чтобы не было протечек воды, иначе она может просочиться на нижние этажи. Эта проблема знакома и владельцам частных домов

Вода повреждает ремонт, мебель, электроприборы, а для их восстановления понадобятся дополнительные расходы.

При попадании на них воды происходит срабатывание, сигнал передается на шаровые электрокраны, и они перекрывают систему водоснабжения.

Освещение санузла

Эргономичный туалет или совмещенный санузел характеризуются хорошим и практичным освещением. Хорошо смотрятся встроенные лампочки, а также дополнительные источники света, которые освещают отдельные зоны. Около умывальника обязательно должен быть небольшой светильник, который будет хорошо освещать умывающегося человека. Над ванной свет должен быть более рассеянным и мягким, чтобы можно было расслабиться после тяжелого рабочего дня. Хорошо когда в санузле предусмотрено экономичное ночное освещение, которое позволит пользоваться комнатой без включения основного света.

Руководство по монтажу

Если есть навыки монтажа электропроводки, то сделать ее в ванной своими руками несложно. Для этого подготавливают описанные материалы и инструменты, после чего действуют по разработанному плану с соблюдением рекомендаций специалистов.

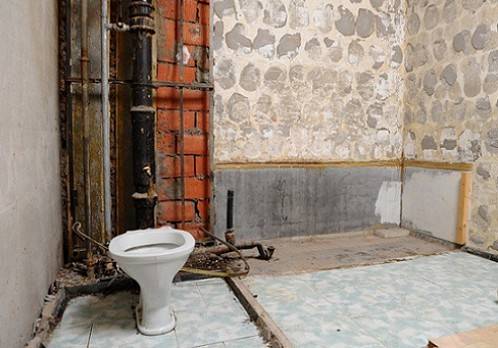

Демонтаж старой проводки

В домах старой постройки часто ванная комната и туалет совмещены и находятся в одном помещении. Проводка была рассчитана на небольшие нагрузки. Сейчас здесь устанавливают мощную бытовую технику.

Для подключения современного электрооборудования, чтобы обеспечить требования пожаробезопасности, придется делать новую проводку. Один из сигналов к этому — частое выбивание автоматов. Старые линии можно не демонтировать, но обязательно изучают их расположение, а затем прокладывают новые.

Разделение пространства на зоны

Согласно уровню электрической опасности, санузел принято делить на несколько участков:

  1. Зона 0. Непосредственно ванна или душевая кабина, здесь опасность будет максимальной. Устанавливают приборы, имеющие 7 степень защиты от влаги. Здесь рекомендуют использовать светильники, работающие от напряжения 12 В.
  2. Зона 1. Края стен внутри душевой кабины и вокруг ванны. Подойдут приборы с IPX5.
  3. Зона 2. Она находится на расстоянии 0,6 м от предыдущей. Электрооборудование должно иметь класс IPX4.
  4. Зона 3. Оставшийся участок, расположенный в пределах 2,4 м. Минимальная влагозащита приборов — IPX1.

Прокладка кабеля и подрозетников

После определения мест расположения розеток и выключателей переходят к проведению электропроводки. При укладке кабеля учитывают характеристики стен.

Если в них есть пустоты (например использовался гипсокартон), то в них кабель помещают в гофрированные трубы. В сплошных стенах перфоратором или штроборезом делают канавки для провода.

Кабель помещают в гофру, затем в штрабу и заделывают гипсом, а стены покрывают финишным материалом. Подрозетники фиксируют алебастром.

Сечение проводов

Для подключения оборудования используется 3-жильный медный кабель. Его сечение зависит от мощности прибора. Современная техника отличается низким энергопотреблением, поэтому понадобятся провода небольшого сечения.

Безопасные розетки

Для обеспечения безопасности розеток каждая должна иметь отдельный узел защитного отключения. Его уровень номинального тока должен быть равен или немного больше соответствующего показателя используемого автомата.

При большой разнице этих значений оборудование будет работать некорректно. Для подключения стиральной машины достаточно установить розетку на 16 А, у которой керамическая поверхность и соответствующий уровень защиты от брызг.

УЗО, дифавтомат и заземление

В связи с повышенной влажностью в ванной высокий риск поражения электрическим током. Чтобы этого не произошло, все розетки оснащаются УЗО. Для правильной работы такого устройства надо обязательно делать заземление, его подключают к соответствующей клемме в электрощите.

Последовательность работ

  • Для начала необходимо подготовить в стенах углубления для укладки электрических проводов и розеток. Для этого при помощи перфоратора выдалбливают канавки под провода (штробы) и гнезда под розетки и распределительную коробку. Делают это в соответствии с планом, составленным на начальном этапе работы.
  • Далее, устанавливаются на места подрозетники и распределительная коробка. В штробы укладывают провода и закрепляют их дюбель-хомутами или цементным раствором. Концы электрического провода подсоединяют к подрозетнику, не забывая предварительно защитить от изоляции.
  • Следующим этапом идет установка розеток. Специалисты рекомендуют крепить видимые части розеток после завершения отделочных работ, чтобы не испачкать их строительными материалами.
  • Затем подключают к проводке автомат и устройство защитного отключения. Правильность монтажа проверяют при помощи мультиметра – прибора, который способен определить наличие короткого замыкания.
  • Если все в порядке, можно заделать штробы гипсовой смесью или ротбандом.

Требования к силовому щитку

Прочными считаются корпуса, изготовленные из металла. Усилие при переключении прикладывается больше, если класс оборудования увеличивается. Не каждый щит способен выдерживать такие многократные действия. Если нагрузки высокие – рекомендуется брать только металлические корпуса.

Что касается степени защищённости, то она определяется будущими эксплуатационными условиями. IP 44 и IP56 – допустимые варианты для того оборудования, которое устанавливается в ванной комнате.

Модели различаются и по способам установки:

  • встраиваемые.
  • накладные.

По возможности рекомендуется отказываться от установки щитков в ванне, ведь повышенная влажность связана с дополнительными рисками. Отличительная черта встраиваемых моделей – отбортовка на лицевых панелях. Она нужна, чтобы закрыть технологический стык.

Съёмные задние крышки позволяют выдержать больше нагрузок, и устанавливать такие приборы гораздо легче.

Меры предосторожности

Приступая к монтажным работам, обязательно обесточьте помещение, пользуйтесь только исправными инструментами, средствами защиты от травм, используйте строительные перчатки и очки.

  • Способы прокладки кабелей в траншеях: пошаговая инструкция по прокладке и монтажу силовых кабелей в земляных траншеях (140 фото)

  • Виды кабельных каналов и кабельных коробов: типы, размеры и материал изготовления. 120 фото и видео монтажа кабель канала

  • Как правильно сделать скрутку проводов? Как сделать надежное и безопасное соединение своими руками (155 фото)

Если вы не чувствуете полной уверенности в качественном выполнении этих работ, то в этом случае лучше воспользоваться услугами квалифицированного специалиста.

Совмещенный или разъединенный санузел

Скучный типовой стандартный санузел в панельном доме или хрущевке легко узнаваем: это напольный приземистый унитаз со стандартными размерами и керамическая раковина, у которой трубопроводные системы закреплены на стене и бросаются в глаза.

Помещение ванной комнаты размерами 1700х1500 мм дополняет ванна. Как можно без проблем осуществить перепланировку санузла в панельном доме? Единственно достойным вариантом является совмещение санузла и ванной.

первое «золотое» правило совмещения

Создавать условия совмещения начнем с того, что регламентированное объединение ванной и санузла относят к простым перепланировочным типам. Сроки согласования проектов такого типа 1-2 месяца.

Выбрав проект совмещения санузла и ванной комнаты, можно вывести для себя «Золотое правило совмещения».

Перепланировка совмещенного санузла с ванной позволяет максимально просто выиграть свободное пространство. Для этого убирают стену, разделяющую эти два незначительных по размерам помещения, и демонтируют старый трубопровод, а также снимают сантехнические приборы и вывозят строительный мусор.

Затем производят выравнивание стен совмещенного пространства, устанавливают новые трубопроводы и электрооборудование.

Расчет и грамотное использование созданного объединенного пространства позволит установить стиральную машину и мебель, в чем, собственно и заключается задуманная перепланировка ванной комнаты небольших размеров. Иначе, зачем было затевать всю эту перепланировку и бумажную волокиту.

Какими бы радужными не казались перспективы совмещения санузла и ванной, стоит задуматься о целесообразности совмещения помещений для семей, у которых несколько человек, включая разнополых детей. Вдруг им захочется посетить помещение одновременно. И тут возникает второе «золотое» правило, но уже разъединения санузла и ванной.

второе «золотое» правило разъединения

Безусловно, основным правилом разъединения и перепланировки санузла в хрущевке может быть монтаж полноценной стены из кирпича. Перепланировка в этом случае будет заключаться в размещении по одной стене ванной, а по другой стиральной машины и умывальника.

Однако при воздвижении стены для размещения существующего унитаза может пострадать общий интерьер. Вариантом отделения может стать небольшая перегородка. Но примитивной конструкции возводимой стены лишь виртуально разграничит унылое пространство. Ведь уникальность перепланировки должна заключаться на находках новых решений, основанных на компоновке границ, пространства и символов.

Простая формула сложения, вычитания или перемещения даст заведомо известный результат – «коробку с пустотой». Поэтому включите свое воображение и осуществите монтаж инсталляций, например, для унитаза Geberit Sigma Платтенбау.

Специальное крепление шпильками 50 см и ваши золотые руки закрепят без проблем инсталляцию к капитальной стене там, где первое и второе «золотые» правила не смогут работать.

Составление плана и принципиальной электрической схемы

Перед началом работ, обязательно нужно составить подробный план оборудования ванной комнаты.

Начинать следует с расположения основных элементов: ванна, возможно душевая кабинка, унитаз, раковина. Исходя из этого, вы сможете определиться с размещением крупногабаритных электроприборов: стиральная машинка, бойлер (если такой предполагается).

Определить количество осветительных приборов — основные обычно располагаются на потолке или на стене, а также дополнительные — над раковиной, количество розеток и выключателей должно быть минимально необходимым с функцией защиты от влаги. Пример изображен на фото проводки в ванной.

Теперь имея подробный план можно составить электрическую схему проводки в ванной. Необходимо учесть потребляемую мощность каждого из электроприборов.

Способы монтажа водопроводных труб

И видимые трубы никак не украшают ее. Поэтому разработаны технологии, позволяющие спрятать разводку труб в пол или стены. Там же, где такой необходимости нет, применяется открытый метод укладки. Каждый из способов имеет ряд характерных особенностей.

Открытая прокладка

Главное преимущество заключено в том, что имеется постоянный доступ ко всем элементам системы. Такую разводку труб в ванной комнате или туалете легко обслуживать, и можно ремонтировать, не повреждая отделку. Монтаж можно сделать собственными силами, так как процедура менее трудоемкая, и требует применения меньшего количества специализированных приспособлений.

Недостатком принято считать опасность повредить трубопровод. Но это относится только к пластиковым элементам. Металлические и металлопластиковые трубы имеют достаточную прочность, чтобы устоять и остаться целыми при механическом воздействии. Страдает также эстетичность помещения. Также мешает шум воды, жужжание счетчика и т.д.

Чтобы устранить все недостатки мастера монтируют короб, который отделывают в стиле комнаты. Имеется в виду стационарный каркас из металлического уголка, прикрепленный к стенам, потолку и полу. Зашивать нужно не полностью. Оставляют люк с дверцей, который нужен, чтобы можно было добраться к кранам, манометрам, счетчику и т.д.

Главное, чтобы стремление сделать помещение красивым не было сильнее здравого смысла.

Некоторые типы труб нельзя прятать. Железные трубы окисляются, ржавеют, гниют. А если их зашить в короб, конденсат на холодном трубопроводе станет причиной появления очагов коррозии. Выход — это разборный короб, который можно периодически демонтировать, и проводить ревизию и профилактику.

Скрытая укладка инженерных коммуникаций

Суть метода в том, что трасса водопровода укладывается в специально прорезанные ниши. Те, кто пожелает смонтировать разводку именно таким способом, должен учитывать следующие факторы:

  1. Штробить перекрытия запрещено. Пустотные плиты армированные, и именно арматура придает им прочность. Выход – трубы в стяжке на полу.
  2. Цементно-песчаный раствор весит много, а перегружать перекрытия небезопасно. Это может привести к тому, что оно просто лопнет.
  3. Резать несущие стены также не рекомендуется. Нарушая целостность каркаса здания, мастер ставит под угрозу его существование. Возможно обрушение.
  4. Штробить можно кирпичные стены и дома из блоков. Пустотные панели должны всегда оставаться целыми. Это касается бетона и арматуры.

Чтобы не наделать глупостей, лучше обратиться к специалистам. А еще лучше изготовить проект перепланировки, и получить официальное разрешение на выполнение работ.

Несомненный плюс этого метода – отсутствие видимых труб, приятный интерьер. Минус – невозможность вести контроль состояния водопровода. Состояние трубопровода всегда будет тайной, а поломка неприятным сюрпризом. Более того, вмуровывать можно не любые трубы. Нужно выбрать те, которые имеют малый коэффициент термической деформации.

Замуровывать обслуживаемые соединения нельзя.

Если трубы пластиковые, и участки приварены друг к другу – отлично. Главное, чтоб прочность такого трубопровода была достаточной для того, чтобы выдержать нагрузку.

Специалисты рекомендуют придерживаться ГОСТов, которые требуют, чтоб фитинги, муфты и другие соединения были открытыми, так как в большинстве случаев протечь появляется именно здесь.

Типы разводки инженерных коммуникаций

Для установки труб и компонентов системы используют коллекторную или последовательную разводку. Последняя применяется в относительно небольших помещениях площадью до 8 м² для обслуживания до 5 точек водозабора. Если их количество больше, а расстояние между ними свыше 1,5 метра, нужна коллекторная разводка инженерных коммуникаций.

Разводка последовательного типа

Подключение к точкам водозабора происходит последовательно. Это упрощает прокладку труб в ванной комнате, снижает затраты на обустройство. Последовательность подключения зависит от расположения сантехнических приборов, точек водозабора. Обычно сначала по схеме идет унитаз, затем ванная (душ) и раковина.

Особенности схемы последовательной разводки труб в ванной:

  • при одновременном включении воды возможно снижение напора;
  • установка трубопроводов в нижней части стены, реже применяется лучевая схема с монтажом на черновом полу;
  • возможно обустройство в помещении с готовым ремонтом.

Монтаж магистралей поверх кафельной плитки или другого декоративного покрытия немного уменьшит полезный объем помещения. Но если проложить трубопроводы в нижней части стены, у пола, это не будет критично.

Коллекторный тип разводки

К центральным стоякам холодной и горячей воды подключаются коллекторы. От них идут отдельные магистрали к каждой точке водозабора. Происходит равномерное гидравлическое распределение, не снижается напор даже при всех включенных сантехнических приборах. Недостатки – сложный монтаж, большой расход материалов.

Что нужно знать о коллекторной разводке труб в ванной:

  • стабилизация давления в системе;
  • возможность отключения одного или нескольких приборов;
  • схема оптимальна для скрытого монтажа.

Коллекторы располагаются в специальной нише, дополнительно можно подключить манометры для контроля давления. Для каждой магистрали необходимо установить запорную арматуру. Сумма диаметров магистралей должна равняться сечению коллектора.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
