Принцип действия и схема газового редуктора

Правила установки и эксплуатации газового редуктора

Чтобы подключить пропановый редуктор к газоиспользующему оборудованию, применяют два способа: с помощью штуцера типа «елочка» или посредством резьбового соединения. Первый вариант считается самым простым и зачастую применяется для подключения баллона к газовой плите. Второй способ более надежный и эстетичный, кроме того, он позволяет подключить один пропановый резервуар сразу к нескольким потребителям.

Подключение через штуцер

Какой бы вариант ни был выбран, в процессе подключения газоредуктора и запуска системы необходимо придерживаться следующей инструкции:

1. Убедиться в отсутствии трещин и впадин на корпусе, проверить целостность манометра (при его наличии).
2. Подключить устройство к баллону (газгольдеру). Для лучшей герметичности резьбового соединения следует дополнительно применить лен или ФУМ-ленту.
3. К выходному патрубку редуктора присоединить газовую магистраль. При использовании штуцера «елочки» трубу в месте крепления зафиксировать хомутом.
4. Медленно открыть баллонный вентиль, после чего повернуть кран на потребителе газа.

Стоит отметить, что устройство предназначено для эксплуатации в умеренном климате, потому его применение допустимо при температуре от -15 до 45 градусов Цельсия.

Пример подключения пропанового редуктора в групповой баллонной установке

Качественно исполненный бытовой пропановый стабилизатор может прослужить не один год без серьезного ремонтного вмешательства. Периодической замене подлежат только резинотехнические материалы, которые со временем теряют свою эластичность. Также следует 1-2 раза в год осматривать и при необходимости прочищать перепускной клапан.

Степень засорения газоредуктора напрямую зависит от чистоты используемой пропан-бутановой смеси. Например, здесь вы можете ознакомиться с типовыми формами поставки этой смеси высокой чистоты в соответствии с ГОСТ.

Если применять газ высокого качества, то срок службы запорно-регулирующей арматуры и газоиспользующего оборудования существенно увеличится, а вероятность внезапных отказов системы автономного газоснабжения будет сведена к минимуму.

Установка и настройка ГБО

Установкой ГБО занимаются специализированные мастерские. Они, аттестованы, имеют подготовленных специалистов и необходимое для монтажа оснащение и инструменты. Эти же мастерские продают оборудование разной комплектации, ремонтируют и обслуживают.

Установить комплект 1 поколения на карбюраторную или инжекторную машину и подключить его, можно и самому, но лучше обратиться к специалистам, монтаж и регулировка обойдутся не дорого. Но зато будут все документы необходимые для постановки на учет, поскольку это внесение изменений в конструкцию автомобиля. Отсутствие отметки в документах, грозит штрафом в размере 500 рублей за первое нарушение. Кроме того гарантийные обязательства установщиков пригодятся.

Настройки владелец может сделать сам. Регулировать подачу газа надо на каждом ТО, и при изменениях в работе мотора, увеличении расхода топлива и др. Регулировки требуются еще и потому, что со временем пружинки ослабевают, мембрана «дубеет», воздушный фильтр засоряется.

Все двигатели, работающие на газе очень чувствительны к загрязнению воздушного фильтра. При его засорении недостающий объем воздуха двигатель пополняет за счет газа, значительно увеличивая расход. Поэтому рекомендуется чаще менять его.

Самостоятельно настроить подачу газа и устойчивую работу двигателя с ГБО 1 поколения, просто. Перед тем как начать регулировки подачи газа, надо проверить и если необходимо отрегулировать зажигание. На редукторе располагаются два винта для регулировки. Винт холостого хода и винт чувствительности, а винт количества на дозаторе. У некоторых производителей дозатор с двумя винтами.

Начинать настройку лучше в следующем порядке:

1. Завести, и прогреть двигатель авто.
2. Винт на дозаторе отвернуть до конца, чтобы не создавать помех проходящему газу.
3. Винт холостого хода полностью закрутить, чтобы исключить подсос газа через канал холостого хода.
4. Винт чувствительности расположенный по центру редуктора с торца, отпустить на 4-5 оборотов.

1. Завести двигатель, и по четверти оборота заворачивать винт чувствительности. Не спешить!
2. Необходимо учесть, что реакция двигателя будет немного запаздывать, потому что в шлаге остаётся газ и его надо выработать. Так, по четверти оборота, с паузами 5-10 секунд, продолжать закручивать винт до того момента, пока не почувствуете, что еще чуть-чуть и мотор заглохнет.
3. Теперь – винт холостого хода. Выкручиваем его по не много, плавно, не спеша, помня о запоздалой реакции, пока обороты двигателя не повысятся до рекомендованных, производителем. Обычно это 700-750 об/мин. Мотор должен работать ровно, устойчиво без провалов при перегазовке.
4. Теперь винт на дозаторе, водители прозвали его «кран жадности». От него во многом зависит тяга и расход. Прибавьте оборотов мотору до 2000-2500 об/мин. Можно и больше. Удерживая на этих оборотах надо закручивать винт. В определенный момент двигатель начнет терять обороты как бы задыхаться. Дальше закручивать не надо, наоборот нужно на четверть оборота вывернуть винт.
5. Теперь надо проверить настройки. Вывести двигатель на холостые обороты. Если работает ровно, устойчиво, при перегазовке нет провалов, то настройка удалась. Если на холостых оборотах, неустойчиво работает – выровнять с помощью винта холостого хода. Если провалы остались, нужно настраивать заново. Где-то вышла ошибка.

У оборудования Солекс регулировки несколько отличаются. Разница в том, что на дозаторе установлено два винта.

Классификация регуляторов газа

Прежде чем использовать редуктор давления, следует ознакомиться с его разновидностями и основными параметрами, по которым классифицируют данные приборы.

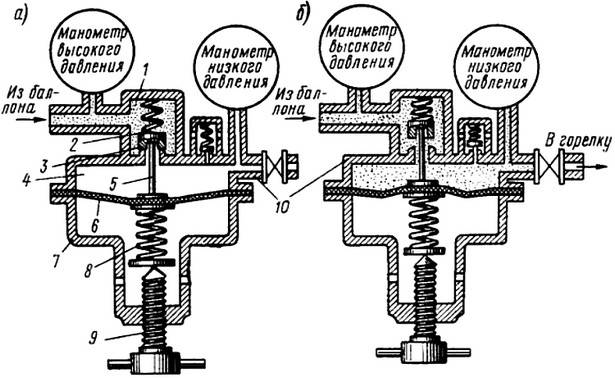

Принцип работы

По принципу работы газовые приборы бывают прямого и обратного вида.

В редукторах прямого вида газ, проходящий через штуцер, с помощью пружины действует на клапан прижимая его к седлу, тем самым блокируя попадание в камеру газа высокого давления. После выдавливания мембраной клапана от седла происходит постепенное снижение давления до рабочего уровня газового прибора.

Принцип работы прибора обратного вида устроен на сжатии клапана и блокировании дальнейшей подачи газа. При помощи специального регулируемого винта происходит сжатие нажимной пружины, при этом выгибается мембрана, а передаточный диск действует на обратную пружину. Поднимается рабочий клапан, и движение газа к оборудованию возобновляется.

При повышении давления системы (баллон, редуктор, рабочее оборудование) в редукторе с помощью пружины происходит выпрямление мембраны. Передаточный диск, опускаясь вниз, воздействует на обратную пружину и придвигает клапан к седлу.

Следует отметить, что бытовые редукторы для газового баллона обратного вида действия являются более безопасными.

Особенности монтажа

По позиционированию и особенностям монтажа устройства разделяют на рамповые, сетевые и баллонные.

Рамповые газовые регуляторы необходимы для понижения и стабилизации уровня давления газа, поставляемого одним источником. Устройства имеют свойство понижать рабочее давление газа подающегося из центральной магистрали или ряда источников. Применяются при больших объемах сварочных работ. Сетевые стабилизаторы удерживают значение низкого давления газа, поставляемого от коллектора распределения.

Виды рабочего газа

Специфика работы, а также метод подсоединения регулятора давления к источнику целиком зависят от свойств рабочего газа. Согласно используемому материалу устройства бывают такие:

ацетиленовые (А);

пропанобутановые (П);

кислородные (К);

метановые (М).

Устройства, работающие с ацетиленом, фиксируются при помощи хомута и упорного винта, тогда как для других используют накидную гайку с резьбой, идентичной резьбе штуцера у вентиля.

https://youtube.com/watch?v=jRuGH9JFa0M

Цвет корпуса и тип регулятора

Пропановые редукторы окрашены в красный, ацетиленовые — в белый, кислородные — в синий, углекислотные — в черный. Цвет корпуса соответствует типу рабочей газовой среды.

Устройства стабилизации давления бывают для работы с горючими и негорючими носителями. Отличие между ними заключается в направлении резьбы на баллоне: у первых она левосторонняя, у вторых — правосторонняя.

Особенности приборов

Благодаря редуктору рабочее давление остается постоянным даже тогда, когда изменяется величина давления газа в баллоне.

Приборы различаются по принципу действия (прямого или обратного) и производятся для редуцирования различных газов: водорода, пропан-бутана, кислорода, ацетилена. Конструктивно они имеют две или одну ступень и возможность установки рабочего давления пневматическим или пружинным устройством.

В зависимости от вида регулируемого газа, редукторы для газового баллона с регулятором давления окрашивают в различные цвета.

Подсоединение прибора происходит с помощью гаек, соответствующих по резьбе нарезке штуцера на вентиле. Исключение составляют редукционные устройства для ацетилена, крепящиеся к баллону с помощью хомутов с упорными винтами.

Важно, что редукторы для баллонов с горючими газами имеют левую резьбу, что исключает присоединение их к кислороду. Баллоны с инертными газами или кислородсодержащие имеют правостороннюю резьбу

Редуктор подбирается в зависимости от расхода газа и параметров входного и выходного давления.

Редукторы для бытовых баллонов

К особой группе можно отнести редуктор газовый бытовой. Он предназначен для понижения давления пропана, который от баллона поступает в печь или газовый котел. Редукторы, применяемые для стабильной работы баллона, имеют различные формы, габариты, пропускную способность, массу .

Для сохранения и транспортировки газа в сжатом и сжиженном состоянии разработаны специальные газовые баллоны — емкости, в которых вещества содержатся под высоким давлением. Баллоны бывают двух видов:

• металлические,
• композитные.

Регулятор газа для композитных баллонов

Композитные баллоны, которые с успехом заменяют габаритные и небезопасные образцы, компактны, меньше весят и более взрывобезопасные, не поддаются коррозии внутри. Условия эксплуатации баллонов нового типа требуют использования регуляторов, которые отвечают требованиям европейских стандартов.

Одна из таких модификаций — редуктор для композитного газового баллона А300i-A310i, который имеет свои особенности:

• свободно закручивающаяся гайка;
• срок службы прокладки регулятора 10 лет;
• конструкция, обеспечивающая надежную герметичность соединений.

Применение и выбор редукторов

Редукторы, стабилизирующие работу различных видов газа, используются во многих отраслях промышленности, агрокомплекса, в строительстве и медицине.

К примеру, в процессе газовой резки сварочным оборудованием используют редукторы для регулировки подачи кислорода, а ацетиленовые применяются при работе с кузовом автомобиля на СТО или при ремонте и монтаже трубопровода, коммунальными службами. В торговой отрасли углекислотные редукторы служат для насыщения углекислотой напитков, отпускающихся на розлив.

Основное предназначение пропановых стабилизаторов давления — это впуск и регулировка газа от баллонов к газовым плитам, хотя они с успехом применяются и при строительных работах с кровлей. Редуктор пропанового баллона необходим при отоплении частного дома.

При выборе газового редуктора для баллона с регулятором выходного давления нужно обязательно принимать во внимание все детали: газ, который будет обслуживать прибор, вид используемого газового баллона, какую длину и диаметр будет иметь газовый шланг, какого вида переходник на баллон применяется. При неправильном выборе устройства возможны побочные эффекты, регулятор может свистеть или гудеть

Поэтому рекомендуется эксплуатировать газовое оборудование и регулятор, укомплектованные одним производителем

При неправильном выборе устройства возможны побочные эффекты, регулятор может свистеть или гудеть. Поэтому рекомендуется эксплуатировать газовое оборудование и регулятор, укомплектованные одним производителем.

Важно знать, зачем газовый баллон снабжен регулятором давления и почему важна эта информация. Каждый бытовой регулятор для газового баллона имеет свое определенное предназначение и рассчитан для работы с определенным видом газа

Правильное использование газового оборудования — гарант бесперебойной подачи и безопасности эксплуатации голубого топлива.

Особенности некоторых пропановых моделей

Самым популярным устройством в этом классе по-прежнему остаётся РДСГ-1. Его широкому распространению способствует элементарная конструкция и невысокая цена (в пределах 150-200 рублей). Выпускают РДСГ в России, Белоруссии. Основные характеристики:

• давление на входе: 0,07-1,6 МПа;
• расход газа в час: от 1,2 кубометра;
• давление на выходе: от 2940 до 3300 па;
• необходимая температура для стабильной работы: минус 30С-плюс 45С;
• вес: 310 грамм.

Помимо стандартного «старичка» существуют и более совершенные модели. Например, m714, выпускаемая в Италии. Стоимость – от 220 рублей.

Её можно купить отдельно, но чаще она продаётся в комплекте с газовым обогревателем Pullover1. В комплект входит прокладка из эластичного материала, рассчитанная на пятикратное использование. Характеристики редуктора:

• входное давление: от 0 до 20 Бар;
• выходное давление: 30 мБар.

Для подключения композитных баллонов часто используют немецкую модель GOK стоимостью от 500 рублей. Впрочем, есть и более дорогие устройства, стоимостью от тысячи рублей. Например, модель N240. Её технические характеристики:

• входное давление: 18 Бар (максимальное);
• выходное давление: от 20-ти до 60-ти мБар (давление можно регулировать);
• производительность в час: 4 кг;
• способ подсоединения: гайка с левой резьбой СН27 с шагом 21,8. На выходе резьба 3/8 дюйма.
• температурный диапазон: от минус 20С до плюс 50С.

В поставляемый комплект, помимо самого редуктора входит штуцер, эксплуатационная инструкция. Среди газорезчиков распространен и ещё один тип редукторов – миниатюрный.

Характерным представителем приборов этого класса можно считать БПО-5 общего применения, ценой от 380-ти рублей. Его технические данные:

• давление на входе: 2,5 МПа;
• максимальное рабочее давление (на выходе): 0,3 Мпа;
• размеры: 120х140х150;
• вес: 650 грамм;

Выбор редуктора и его приобретение — серьёзный шаг при обустройстве газового хозяйства. От верности выбора зависит качественное функционирование газовых приборов и продолжительность безаварийной эксплуатации.

Необходимость использования газовых редукторов

Без установки специального устройства – редуктора – давление в автономной газовой сети теряет стабильность и меняется в зависимости от наполнения баллона и состава топлива. Чтобы этого не происходило, и устанавливают прибор с расходомером-манометром, по показаниям которого можно судить о рабочем давлении.

Регулирующее оборудование требует обслуживания и время от времени проходит поверку, которую производят представители обслуживающей организации – службы Горгаза или Облгаза.

Собственники жилья не допускаются к поверке газовых редукторов, но могут контролировать действия рабочих, поэтому разберем по порядку все важные моменты – от конструкции прибора до периодичности вызова газовиков.

Устройство, принцип работы и виды

Конструкция редуктора отличается простотой, но в основе его производства лежит высокая точность изготовления всех элементов.

Устройства у разных производителей могут отличаться, но основные части конструкции остаются одинаковыми.

Детали пропанового устройства:

• металлический или полимерный корпус;
• присоединительный патрубок с накидной гайкой;
• рабочий патрубок с резьбой;
• фильтрующий узел;
• две камеры, между которыми расположена мембрана;
• клапан с седлом на штоке;
• две пружины – задающая и возвратная;
• манометр.

Выделяют два вида пропановых редукторов: 1-ступенчатые и 2-ступенчатые. Отличие состоит в способе понижения напора: в одноступенчатом процесс происходит в один этап, в двухступенчатом – в два. Конструкционное отличие второго – в наличии камеры высокого давления и дополнительного клапана.

Двухступенчатое устройство целесообразно применять для баллонов, у которых на входе высокое давление, но в быту чаще используют одноступенчатые модели.

Чтобы отличить пропановый прибор от кислородного или других, его помечают красным цветом, но встречаются и устройства «металлик».

Принцип работы состоит в регулировке давления. Поступая через патрубок в камеру высокого давления, газ давит на мембрану. Клапан открывается посредством пружины и пропускает топливо в следующий отсек – камеру низкого давления.

Там газ воздействует на мембрану с другой стороны, в результате чего давление приобретает рабочие параметры. Как только это происходит, клапан закрывается. Процесс повторяется по мере изменения параметров.

Соединение с газопроводом, ведущим к газовой плите, осуществляется через входной патрубок. Для бытовых баллонов выпускают устройства с ниппельным отводом с типовым диаметром 6,3 мм. Они дешевле, чем редукторы для сварочного оборудования.

Правила безопасной эксплуатации

Согласно инструкции по безопасной эксплуатации редукторов для газовых баллонов, необходимо соблюдать ряд правил. Перед использованием устройства нужно убедиться в его исправности и обязательно уточнить дату поверки. Если со дня последней поверки прошло больше года, оборудование применять нельзя – необходимо связаться с технической службой и вызвать специалиста.

Разрешен ввод адаптера только с исправным манометром (или манометрами). Для проверки открывают вентиль баллона и следят за стрелками на приборах. Рабочее давление устанавливают, исходя из показаний манометра низкого давления. Для регулировки медленно поворачивают винт.

При закрытом вентиле производить установку рабочих параметров нельзя. Показатели манометра высокого давления пригодятся, когда вы захотите узнать о наличии пропана в баллонах.

Иногда случаются неприятности, при которых следует срочно вызывать аварийную газовую службу, но некоторые мероприятия можно провести самостоятельно. Если редуктор замерзает, его отогревают паром или горячей водой, предварительно перекрыв и изолировав баллон.

Если вы надолго уезжаете из дома, газ необходимо перекрыть – повернуть отсекатель, установленный внутри дома, и обязательно затянуть вентиль баллона.

Нельзя производить следующие действия:

• выполнять сварочные работы вблизи действующего газового оборудования;
• проверять герметичность открытым огнем – зажигалкой или спичкой;
• отогревать замерзшую арматуру открытым огнем;
• устанавливать редукторы другого назначения – например, для кислородных или ацетиленовых баллонов;
• использовать манометры с неподходящими техническими характеристиками;
• применять не прошедшие поверку, неисправные манометы.

Если устройства или соединения имеют видимые механические повреждения, не рекомендуем использовать автономную сеть – следует вызвать специалиста, который проверит пригодность оборудования и выдаст положительное заключение.

С правилами по безопасной эксплуатации газовых приборов можно ознакомиться в ПБ 03-576-03.

Редукторы Ловато

Какой редуктор лучше на классику ваз 2107 2105 2106 2103 2101

Если мировая история началась для Lovato с мультиклапана, то Российская именно с редукторов для систем ГБО второго и первого поколений – традиционное ГБО. Именно комплекты ГБО 2 поколения и завоевали Российский рынок и вывели ГБО Ловато на лидирующие позиции.

Сердцем любой системы ГБО второго поколения является газовый редуктор, и именно редукторы Ловато оказались самыми приспособленными к суровым Российским реалиям. Простота в обслуживании и надежность редукторов Ловато для вакуумных и электронных систем второго поколения покорили установщиков со всех регионов нашей огромной страны. По сей день эти системы остаются лидерами в своем классе, как по продажам, так и по количеству копий и подделок.

Не отстают от своих традиционных собратьев и редукторы Lovato для систем 4 поколения. Редуктор Ловато RGJ 3,2L является эталонным по стабильности давления, а его более мощный брат — редуктор Lovato UHP – это пример универсальности и мощи (редуктор легко справляется с автомобилями мощностью до 354 л.с.).

Заправочное устройство, ВЗУ Ловато

Lovato предлагает три вида заправочных устройств и этот набор полностью удовлетворяет запросы самых дотошных клиентов любого сервиса по установке ГБО. Самым массовым является ВЗУ Lovato на кронштейне. Этот тип удобен для установки на машины типа Газель и на автомобили с буксировочными устройствами (фаркопами). Самым удобным и сегодня стремительно завоевывающим популярность типом является Мини ВЗУ. Данное ВЗУ устанавливается в лючок бензобака и внешне совершенно не заметно. Третий тип – это врезное ВЗУ для установки в бампер или крыло автомобиля.

Электроника Ловато

Как производитель, Lovato не производит электронные компоненты для систем ГБО 4 поколения и систем ГБО для автомобилей с прямым впрыском бензина. Используются электронные компоненты от мирового лидера компании AEB (Италия). Специалисты АЕВ создают электронные блоки управления системами ГБО по техническим заданиям инженеров Lovato. Именно в системах ГБО Ловато 4 поколения сосредоточены все самые передовые решения, позволяющие комплектам ГБО от Ловато находиться на лидирующей позиции в мире ГБО.

Системы ГБО Lovato 4 поколения разделены на 3 класса:

Каким бы автомобилем Вы не обладали, Вы сможете найти комплект ГБО Ловато удовлетворяющий как Вашим потребностям, так и запросам Вашего автомобиля.

Газовые форсунки Ловато

Современная система ГБО 4 поколения, не говоря уже о системах 5 поколения (прямой впрыск топлива) не может существовать без такого важнейшего элемента как быстрые и точные газовые форсунки.

Lovato представляет три класса форсунок:

• Lovato КР (DP) – самые быстрые в своем классе, предназначены для самых требовательных систем и автомобилей, для которых основной параметр – это скорость, а, следовательно, и точность.
• Lovato LP – форсунки для системы Smart, в современных комплектах заменяются либо на KP, либо на ЕР
• Lovato EP (EP1) – форсунки для E-Go, надежные и проверенные временем, удобные для монтажа и отвечающие современным экологическим требованиям.

Фильтры Ловато

Все системы ГБО Ловато начиная от первого поколения, далее к четвертому поколению и заканчивая системами прямого впрыска топлива оснащены современными фильтрующими элементами. Чем отличаются фильтры Lovato – они самые большие, и в данном случае размер имеет значение.

Россия прекрасная страна и у нас много газа, но по части очистки пропана до заправки его в автомобиль мы не впереди планеты всей и иметь на борту газовой автомобильной системы хорошие фильтрующие элементы необходимая реальность. С фильтрами ГБО Ловато Вы можете быть уверены, что у Вас самая лучшая система очистки газа в мире ГБО.

Прочее оборудование Ловато

В комплектах Lovato содержится много необходимых деталей и устройств, необходимых для установки и настройки системы на Вашем автомобиле. Вы можете быть уверены, что все они, наряду с оборудованием, описанным выше, прошли многочисленные тесты на безопасность и надежность. Все оборудование проходит обязательную сертификацию в составе системы на автомобиле, что подтверждено многочисленными сертификатами безопасности и качества.

Мы уверены, что Ваш выбор Lovato – правильный выбор.
