Как сделать прокладку труб системы отопления: в частном доме, в полу, в земле

Какие трубы подходят для «теплого пола»

Полимерные трубы для укладки под стяжку

Естественно, что современные теплые полы монтируются из пластика, вот только он бывает разным и обладает различными характеристиками. Прокладка труб отопления в частном доме под стяжку заменяет традиционные радиаторные системы. Чтобы подобрать материал, нужно определить критерии выбора:

Прокладка труб отопления в частном доме под стяжку осуществляется только целыми отрезками, без соединений. Исходя из этого, выходит, что материал должен гнуться и направление потока теплоносителя должно изменяться без применения фурнитуры. Под эту характеристику не попадают изделия из однослойного полипропилена и поливинилхлорида;

устойчивость к нагреванию.

Все полимерные трубы для отопления наружной и скрытой прокладки выдерживают нагревание до 95 градусов, притом, как температура теплоносителя редко превышает 80 градусов. В тёплом полу вода нагревается максимум до 40 градусов;

Для прокладки труб отопления в стяжке пола применяются только армированные изделия, они еще называются металлопластиковыми. Хотя слой армирования бывает не только металлическим. Каждый материал обладает определенным тепловым удлинением. Этот коэффициент указывает насколько удлиняется контур при нагревании его на один градус. Значение определяется для участка в один метр. Армирование нужно для того, чтобы сократить это значение;

После прокладки труб отопления в стяжке пола доступа к ним уже не будет. В случае появления течи придется демонтировать пол – это пильный и трудоемкий процесс. Производители полимерных труб дают гарантию на свои изделия 50 лет.

Армированные полимерные трубы состоят из пяти слоев:

  • два слоя пластика (внутренний и наружный);
  • слой армирования (находится между полимерами);
  • два слоя клея.

Тепловое линейное расширение – это свойство материала увеличиваться в длину при нагревании. Коэффициент указывается в мм/м. Он показывает насколько контур увеличиться при нагревании его на один градус. Значение коэффициента показывает величину удлинения на одном метре.

РЕХ труба армированная алюминием

Сразу следует упомянуть о видах армирования. Это может быть:

  • алюминиевая фольга (AL), толщиною 0,2–0,25 мм. Слой бывает сплошным или перфорированным. Перфорация – это наличие отверстий, как в дуршлаге;
  • стекловолоконная фибра – это тонкие волокна пластика, стали, стекла или базальта. В маркировке обозначаются FG, GF, FB;
  • этиленвиниловый спирт – химический элемент, который изменяет состав пластика. Маркируется Evon.

Перед тем как проложить трубы отопления в частном доме, следует позаботиться о том, чтобы они имели слой армирования алюминиевой фольгой или этиленвиниловым спиртом. Так как одним из требований при выборе материала является эластичность контура. Изделия, армированные стекловолоконной фиброй, нельзя согнуть, для изменения направления потока теплоносителя используются фитинги и муфты, что в нашем случае недопустимо.

Давайте рассмотрим виды материалов, применяемых для производства металлопластиковых труб:

полипропилен. Такие изделия маркируются РРR/AL/РРR. Тепловое линейное расширение составляет 0,03 мм/м;

сшитый полиэтилен. Он отличается от обычного полиэтилена низкого и высокого давления тем, что проходит дополнительный производственный этап, который называется сшивкой. На нем количество связей между молекулами увеличивается, тем самым изделию придаются необходимые характеристики. Маркируется PEX/AL/PEX и имеет коэффициент теплового линейного удлинения 0,024 мм/м, что меньше чем у пропилена.

Отдельно рассмотрим изделия из сшитого полиэтилена армированные этиленвиниловым спиртом, так как проложить такие трубы отопления в полу лучше всего. Они маркируются PEX /Evon/ PEX. Такой метод армирования позволяет одним выстрелом убить двух зайцев. Во-первых, он снижает линейное расширение материала до 0,021 мм/м, а во-вторых, создает защитный слой, который сокращает воздухопроницаемость стенок труб. Этот показатель составляет 900 мг на 1 м 2 в сутки.

Дело в том, что наличие воздуха в системе не только приводит к кавитационным процессам (появление шума, гидравлических ударов), а и провоцирует развитие аэробных бактерий. Это микроорганизмы, которые не могут существовать без воздуха. Их продукты жизнедеятельности оседают на внутренних стенках, и происходит так называемое заиливание, при этом внутренний диаметр трубы уменьшается. У полипропиленовых труб с армированием из алюминиевой фольги воздухопроницаемость стенок равна нолю.

Засыпка траншеи

К засыпке траншеи приступают после проверки системы отопления в действии — если опрессовка контура выявит дефекты в его герметичности, необходимо будет их устранять.

Засыпка траншеи – ответственный этап работ, от правильности выполнения которого зависит равномерность распределения нагрузок и долговечность участка трубопровода в земле.

Засыпку траншеи начинают с укладки мягкого пластичного грунта по бокам трубы (в пазухи). Выполняется это равномерно по всей длине трубопровода, не допуская его смещения в стороны. Уложенный по бокам грунт тщательно уплотняется, после чего из этого же материала выполняется засыпка трубопровода защитным слоем не менее 15 см по всей ширине и длине траншеи согласно требованиям СНиП. Уплотнение этого слоя выполняется в меньшей степени – это необходимое условие формирования над трубой прочного защитного свода из грунта, опирающегося в большей степени на пазухи по бокам трубы.

После окончания уплотнения защитного слоя траншею засыпают полностью грунтом, вынутым при рытье, удаляя из него крупные камни. Засыпку необходимо выполнять равномерно по всей длине траншеи, не допуская образования участков трубы с большой разницей в вертикальной нагрузке от грунта.

Равномерно растущая нагрузка от засыпки будет принята в большей степени защитным грунтовым сводом над трубой, а остаточная величина усилия на сжатие для трубы не страшна – она рассчитана на него.

Если же траншею заполнять отдельными участками, то разница в вертикальной нагрузке на засыпанный и открытый сегменты трубопровода приведёт к возникновению усилий на разрыв, которым труба сопротивляется хуже.

Бестраншейные способы укладки трубопровода

Существуют технологии прокладки трубопровода в грунте без устройства траншей.

Такие способы имеют целью:

  • уменьшить объёмы земляных работ – выигрыш во времени и затратах;
  • свести к минимуму ущерб инфраструктуре – меньше затрат на восстановление декоративных и дорожных покрытий, непредвиденных повреждений магистралей;
  • прокладывать трубы по прямой, не огибая препятствий малой степени сложности;
  • минимизировать ущерб от производства земляных работ окружающей среде.

На сегодняшний день в промышленности применяются следующие бестраншейные способы:

  • санация;
  • прокалывание.

Санация – это замена старых труб новыми, которая, в свою очередь, производится двумя способами: релайнингом и методом реновации.

Релайнинг основан на протяжке внутри рабочего трубопровода новой полимерной трубы меньшего диаметра с сохранением старой в качестве защитной оболочки.

Реновация – установка новой трубы взамен изношенной с разрушением старой, обломки которой также будут защищать новую магистраль от наружных повреждений.

Прокалывание (продавливание) — это соединение двух вырытых на нужную глубину котлованов проколом, выполненным на определённой высоте стенки.

Из перечисленных способов в быту исполним только метод релайнинга. В один конец старой трубы вставляют тросс и проталкивают его до выхода из другого конца. Затем к троссу крепят новую плеть и тянут его обратно. Возможность применения данного метода зависит от ряда факторов:

  • состояние просвета старого трубопровода;
  • диаметр новой трубы;
  • гибкость новой плети;
  • протяжённость ремонтируемого участка;
  • соотношение диаметров старого и нового трубопровода.

При благоприятном сочетании перечисленных факторов техническое исполнение монтажа новой трубы не представляет сложности. Однако всё это применимо к протяжке новой линии без теплоизоляции, а состояние утеплителя старой трубы вряд ли будет удовлетворительным. Так как утеплить трубы отопления внутри старой линии не представляется возможным, то применительно к обогреву метод теряет привлекательность.

Поэтому при устройстве трубопроводов отопления с заглублением в грунт в условиях частного жилья без рытья траншеи или, как минимум, альтернативной укладки трубы на грунт с засыпкой, не обойтись.

Сегодня по своей конструкции все системы отопления можно разделить на очень много типов и видов — классификация очень разнообразна и имеет множество параметров. Среди прочих выделяют и тип разводки.

Разводка может быть горизонтальной или вертикальной. В зависимости от выбранного типа укладки, состав схемы отопления может изменяться, но обо всем подробнее ниже.

Технические нормативы для заглубленных систем

Узнать информацию, насколько глубоко должна пролегать труба для водопровода в земле, можно из специального документа – СНиПа. Там прописаны все тонкости и характеристики для труб из различных материалов, а также расписано на какой именно глубине можно прокладывать тот или иной тип изделий. В сущности, этот документ содержит очень много разнообразной информации, большинство из которой будет вам, если не совсем интересной, то, по крайней мере, полезной, ведь снимет много сопутствующих вопросов.

Согласно НПА минимальной глубиной прокладки любой трубы является расстояние в 1,5 метра, поскольку, зачастую, в зимний период почва промерзает примерно на 1,4 метра. Если же не соблюсти такую глубину, то можно столкнуться с повреждением водопроводных коммуникаций, что существенно затруднит, если не сделает совсем невозможной, дальнейшую эксплуатацию системы.

Стоит отметить, что глубина промерзания во многом зависит от типа почвы в конкретном регионе. Чтобы узнать точно этот показатель, стоит проконсультироваться со специалистами, которые подскажут вам всю необходимую информацию, которую вам нужно знать. Вооруженные информацией, вы сможете избежать множества возможных проблем, связанных с перепадами температур и промерзанием грунта.

Плюсы и минусы отопления под стяжку пола

Отопление помещений при помощи теплого пола имеет ряд преимуществ:

  • Экономичность. Рациональное распределение тепла помогает экономить немало средств на отоплении.
  • Эстетичность. В комнате нет громоздких и некрасивых переплетений труб. На виду лишь аккуратные радиаторы, трубы от которых уходят в пол.
  • Равномерный прогрев помещения.
  • Длительный срок службы. В зависимости от выбранного материала составляет 50 и более лет.
  • Комфортный уровень влажности в комнате.

При этом есть минусы, которые могут быть определяющими при выборе вида отопления, поскольку скрытый способ прокладки прежде всего вызывает опасения из-за отсутствия визуального контроля за магистралью и возможных проблем, которые на самом деле, чаще преувеличены:

  • Вероятность повреждения труб при проведении работ, связанных со сверлением отверстий в полу. Такая необходимость возникает редко, но полностью исключить ее нельзя. Впрочем, все не так страшно. Во-первых, трубы укладываются на глубине 4-5 см. Во-вторых, место прохождения трубы можно с большим уровнем достоверности определить по степени интенсивности нагрева пола.
  • Сложная процедура ремонта. Смонтированный по всем правилам, теплый пол прослужит не один десяток лет, но даже в случае возникновения нештатных ситуаций, ремонт отопительной системы вовсе не обязательно потребует вскрытия пола. Процедура просто окажется более длительной и трудозатратной.

Монтаж системы

Работы всегда начинаются с плана, закупки материалов, поиска инструментов. Теплый пол – не исключение.

Премудрости выбора труб

Какие трубы самые надежные для обустройства отопления? Вы вольны выбрать медь, но она очень дорогая. Лучше остановиться на полимерных изделиях, состоящих из полиэтилена и полибутилена. Такой «дуэт» устойчив перед давлением – причем, как внешним, так и внутренним: не доставляет хлопот, если все правильно смонтировать. Функционировать полипропиленовые трубы должны в стяжке пола, поскольку единственный их минус – низкая твердость. Не менее хороши и композитные конструкции, изготавливаемые из металлопластика.

Что касается установки элементов из металла, то в данном случае риск будет неоправданным. Вода из магистралей иногда изобилует «химией», и материал может не выдержать такого агрессивного воздействия – в результате появится ржа, а затем и течь. Жесткая вода тоже губительно влияет на металл. Поэтому полимерные трубы – мудрое решение, причем по демократичной цене.

Подготовка помещения

Монтаж сети производится после выведения точек подключения других коммуникаций, а также после установки окон и дверей. Помещение следует освободить от мебели, старую сеть отопления демонтировать либо оставить, если вы хотите двойной обогрев помещения. Допустимые неровности поверхности – до 1 см. Если они больше, придется основание выравнивать.

Задача № 1 – выровнять поверхность пола

Помещения, расположенные над холодной зоной (подвалом), нужно отделить изоляционными панелями – чтобы вы грели дом, а не погреб.

Крайний этап подготовки – уборка. С такой задачей на «отлично» справится промышленный пылесос. Осталось попросить домашних не мешать и приступать к установке.

Промежуточный этап работ

Установка конструкции

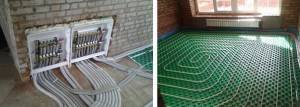

Начинаются работы по монтажу теплого пола с теплоизоляции. Вы уже поняли, что горячим воздух должен быть вверху, а не внизу. Для теплоизоляции сети можно использовать материалы в виде листов либо рулонов. Главное – следить, чтобы между стыками теплоизолятора не было промежутков, если увидите зазоры, покройте их специальной лентой. Идеально для такой задачи подходит полистирол либо базальтовое волокно с покрытием из отражающей фольги.

Как укладывать трубы? Важна равномерность прогрева, поэтому используйте такие варианты расположения элементов, как змейка или спираль.

Главное при укладке сети – придерживаться одинакового шага между зигзагами либо витками. Размер шага тоже имеет значение. Для комнат площадью до 20 м² достаточно расстояния в 20 см. Если вы устанавливаете сеть в больших помещениях, рекомендуется монтировать несколько спиралей/змеек.

Укладка производится влажным либо сухим способом. Если выберете первый – более распространенный, при котором теплоотдача максимальна, то придется установить арматурную сетку. Вы вольны приобрести фабричный набор либо построить арматурную конструкцию собственными силами. Размер ячеек зависит от шага, но сторона ячейки не должна превышать расстояние шага. Арматуру фиксируют с помощью клипс, но если используются специальные теплоизоляторы с бобышками, то крепления не понадобятся.

Поверх сети из труб также устанавливается армирующая сетка – для подстраховки, чтобы элементы не деформировались под тяжестью стяжки. Далее сетку заливают раствором (гипсовой, цементной либо иной строительной смесью). Толщина стяжки варьируется в пределах 3-7 см.

Это важно знать! Перед заливкой стяжки проверьте трубопровод на герметичность

Практикуют и сухой способ «маскировки» сети.

Как спрятать трубы в сухую стяжку? Использовать плиты ДСП. Технология разнится только тем, что вместо раствора поверх конструкции устанавливают листы ДСП. Методика простая, не придется ждать, пока стяжка высохнет. Однако нельзя назвать сухую укладку популярной, поскольку у нее есть минус – пустоты тормозят теплоотдачу сети.

Форма конструкции – на ваше усмотрение

Использовать трубы в стяжке пола для отопления – вовсе не роскошь, правда?!

Зачем необходимо утепление

Существует несколько причин, по которым следует утеплять подземный водопровод, все они связаны с правилами прокладки коммуникаций и экономией финансовых средств — ее получают после осуществления утеплительных работ. Основные причины для проведения теплозащиты водопровода:

  1. При прокладке подземной водопроводной линии учитывают возможность слива воды из системы, для этого трубопровод укладывают с уклоном около 20 мм на погонный метр в сторону источника. Если дом или дача расположены на большом расстоянии от скважины или колодца, из которых забирается вода, к примеру в 50 м, то при укладке трубопровода около дома на средней глубине промерзания около 1,5 м при входе в источник придется закапывать трубу на 2,5 м (0,02 х 50 = 1 м). Это экономически нецелесообразно и довольно сложно для технического исполнения.
  2. Для забора воды из скважин часто используют кессонные колодцы, в которые помещают насосное оборудование и производят техническое обслуживание электронасоса. Стандартный кессонный резервуар имеет глубину погружения под землю около 2 м, при этом верхняя труба обсадной колонны по нормативам располагается выше уровня пола на 50 см. Таким образом, на выходе из кессонной камеры, являющейся неотапливаемым помещением, трубопровод размещается на нижней отметке глубины промерзания в 1,5 м, а учитывая, что при подводке к дому через подвал нужен уклон, весь участок водопровода будет находиться выше точки замерзания — соответственно его необходимо утеплять. Читайте подробнее про пластиковые кессоны.

  3. Утепление труб водоснабжения в частном доме, проходящих под землей, позволяет сэкономить значительные средства, которые тратятся на подогревание холодной воды для хозяйственных нужд. Понятно, что менее охлажденная вода после протекания по утепленному водопроводу потребует меньше электроэнергии для нагрева, чем охлажденная после прохождения по нетеплоизолированной магистрали.
  4. Известно, что теплоизоляция подземного водопровода от соприкосновения с грунтом не обогревает трубы, а предотвращает потери тепла, поэтому утепленные трубы для водопровода эффективно эксплуатировать и в летнее время — они препятствуют нагреву воды при неглубоком расположении магистрали.
  5. Для предотвращения промерзания проводят не только утепление водопроводных труб в земле, но и на ее поверхности в местах выхода из скважины и входа в дом, если он расположен на сваях, для этого часто используют аналогичные с подземными коммуникациями методы теплоизоляции и материалы.

Устройство саморегулирующегося электрокабеля

Нормативные документы: условия и требования проведения трубопровода

Нормами определяется прокладка любого трубопровода, вне зависимости от того, из какого он материала. Многие технические моменты регламентируются в так называемых СНиПах.

Они обеспечивают безопасность, позволяют провести качественно любые работы. Вот ряд требований, обязательных к выполнению для прокладки в земле.

  1. Учёт требуется для точки, на которой грунт промерзает. Её уровень чаще равен 1,4 метрам. Зимой вода внутри водопровода просто замёрзнет, если он находится ниже. Эксплуатация водопровода станет невозможной.
  2. Прокладка и её способ будет может меняться в зависимости от того какие сооружения и конструкции уже присутствуют на територии. И от наличия магистралей, коммуникационных сетей, трасс. Лучше обратиться к специализированным фирмам, если нет полной уверенности по поводу того, где проводить монтаж.
  3. Особенности грунта и рельефа важны для тех, кто прокладывает водопровод под землёй.

Смотреть видео

Водопровод от колодца к дому

Watch this video on YouTube

Стекловата, минеральная вата и пенополистерол

Данный вид производится из отходов стекольной промышленности. Материал обладает соответствующими свойствами и чаще всего применяется для утепления водоснабжения на улице из пластика.

При этом он стоит сравнительно недорого и может закупаться прямо рулонами. Как утеплить водопровод стекловатой? Для этого водопровод, (та часть, что находится в земле) обматывается, а потом все это закрепляется мягкой тонкой проволокой или строительным скотчем.

Можно считать, что теплоизоляция водоснабжения на улице осуществилось, однако данный вид теплоизоляции требует использование дополнительного метода гидроизоляции (покрытие рубероидом), что увеличивает цену работы из-за наличия второго слоя.

Также работая со стекловатой нужно использовать спецодежду, рукавицы и маску. Волокно данного утеплителя очень тонкое, поэтому без труда может проникнуть под кожу или в дыхательные пути.

Их еще в строительных кругах называют «скорлупой». Они легко обрезаются при помощи обычного ножа.

Данные цилиндры зачастую дополнительно покрываются алюминиевой фольгой снаружи, что обеспечит дополнительную защиту от повреждений механического характера во время эксплуатации.

Используя фольгированную скорлупу можно быстро решить вопрос как утеплять водопровод над землей и предотвратить потери тепла.

Если разговор идет о трубах холодного водоснабжения, то в этом случае можно применять скорлупу из пенополистирола, но нужно учитывать, что данный материал горюч, поэтому его нельзя использовать как изоляционный материал в системах горячего водоснабжения.

Перед тем как утеплить водопровод на улице и выбрать подходящий материал, обратите внимание на то, что минеральная вата состоит из мелких ворсинок, которые при работе разлетаются и могут попадать в дыхательные пути, вызывая при этом аллергические реакции и раздражения

Утепление водопровода подогревом его кабелем

Другой метод получить трубы для водоснабжения утепленные – подогрев их кабелем. Для этого трубопровод обвивают греющим кабелем. Данная мера дает возможность прокладки коммуникаций на глубине 0,5 вместо 2 метров. Распределительная мощность греющего кабеля на метр погонный – 10-20 Вт, а его цена колеблется около 15 долларов за метр.

Это место всегда представляло наибольшую опасность для замерзания, а, проложив несколько метров кабеля внутри трубы, можно навсегда избавиться от этой проблемы.

Проектирование

Особенно выгодным и оптимальным решением считается монтаж водяного контура в коттеджах, имеющих газовые котлы. Данная конструкция менее затратная в плане затрат энергоресурсов и проста в эксплуатации, в результате чего является наиболее эффективной.

Поэтому, прежде чем начать монтаж водяного отопления в каркасном доме или на даче, первым делом нужно подготовить проект. При составлении проекта, следует продумать вид материала, который будет укладываться в «пирог» и толщину каждого слоя.

Кроме того, требуется изготовить план размещения труб. Изобразить схему можно на обычном листке в клеточку, где каждая клетка будет шагом укладки контура.

Шаг зависит от климатических особенностей региона. В местах с умеренными климатическими условиями:

  • при хорошей теплоизоляции в доме — шаг 20 см;
  • при отсутствии качественного утепления стен из кирпича, бетона или дерева — 10 см;
  • в больших помещения, при наличии тёплых и холодных стен — шаг делается различный, у тёплых стен — он больше, у холодных — меньше.

Способы прокладки отопительных труб

При скрытой прокладке трубы можно закрыть, к примеру, стеновыми деревянными панелями

Независимо от типа применяемой трубопроводной системы (коллекторной, двухтрубной, однотрубной), прокладка труб может осуществляться такими способами:

  1. Открытая прокладка, выполняемая по периметру стен (как правило, вдоль плинтуса).
  2. Скрытая прокладка в стенах.
  3. Прокладка труб отопления в полу.

Чаще большое значение при выборе способа прокладки и подводки труб к отопительным приборам играет фактор эстетики (возможность зрительного контроля состояния труб при открытой прокладке – реже). С технической стороны, при правильном монтаже, способ прокладки на надежность и работоспособность системы существенно не влияет.

Существует зависимость технологии прокладки от материала труб. Например, тепловое расширение стальных труб минимально, их можно при монтаже практически замуровывать. Вероятность их разрыва или деформации в конструкции мала.

Металлопластиковые трубы обладают абсолютно противоположными свойствами. Из соображений безопасности их необходимо защищать гильзами с диаметром, большим сечения трубы. Такая изоляция дает трубе для расширения дополнительное пространство и снижает теплопотери.

Открытая прокладка осуществляется при помощи специальных клипс, которыми трубы крепятся к стене. Как выглядит такая система в готовом виде, представлено на видео:

Двухтрубный контур в частном доме

Для начала немного обобщим. Возьмём для примера расчет диаметра труб из полипропилена для отопления в частном доме. В основном для контура применяют изделия сечением 25 мм, а отводы к радиаторам ставят 20 мм.

Благодаря тому, что размер труб для отопления в частном доме, использованных в качестве патрубков к батареям меньше, происходят следующие процессы:

скорость теплоносителя растет;
улучшается циркуляция в радиаторе;
батарея прогревается равномерно, что важно при нижнем подключении.

Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм.

Чтобы убедиться в вышеуказанных данных, можно провести расчет диаметра труб для отопления частного дома самостоятельно. Для этого потребуются следующие значения:

квадратура помещения.

Зная количество отапливаемых квадратных метров, мы можем рассчитать мощность котла и какой диаметр трубы выбрать для отопления. Чем мощнее нагреватель, тем большего сечения изделия можно использовать с ним в тандеме.

Для обогрева одного квадратного метра помещения потребуется 0,1 кВт мощности котла. Данные справедливы если потолки составляют стандартные 2,5 м;

теплопотери.

Показатель зависит от региона и утепления стен. Суть в том, что чем больше теплопотери, тем мощнее должен быть нагреватель. Чтобы обойти сложные вычисления, которые в приблизительном расчете неуместны, просто нужно добавить 20% к мощности котла, рассчитанной выше;

скорость воды в контуре.

Допускается скорость теплоносителя в диапазоне от 0,2 до 1,5 м/с. При этом в большинстве расчетов диаметра труб для отопления с принудительной циркуляцией принято брать среднее значение в 0,6 м/с.

При такой скорости исключается появление шума от трения теплоносителя об стенки;

насколько остывает теплоноситель.

Для этого от температуры подачи отнимают температуру обратки. Естественно, точных данных вы не можете знать, тем более что находитесь на этапе проектирования.

Теперь сам расчет как подобрать диаметр трубы для отопления. Для этого возьмем формулу, в которой изначально есть две постоянные величины, сумма которых составляет 304,44.

Условный проход контура, возведённый в квадрат = 304,44 х (квадратура помещения х 0,1 кВт + 20%) / теплопотери теплоносителя / скорость потока.

Последнее действие – это извлечение корня квадратного из полученного результата. Для наглядности посчитаем, какого диаметра трубы использовать для отопления частного дома с одним этажом площадью 120 м2:

304,44 х (120 х 0,1 + 20%) / 20 / 0,6 = 368,328

Теперь вычислим корень квадратный из 368,328, что равно 19,11 мм. Перед тем как выбрать диаметр трубы для отопления, еще раз делаем акцент на том, что это так называемый условный проход.

У изделий из разного материала отличается толщина стенок. Так, например, у полипропилена стенки толще, чем у металлопластика. Раз уж мы в качестве образца вяли полипропиленовый контур, продолжим рассматривать этот материал.

В маркировке этих изделий указывается наружное сечение и толщина стенок. Методом отнимания узнаем нужную нам величину и подбираем в магазине.

Для удобства воспользуемся таблицей.

По результатам таблицы можно сделать вывод:

  • если достаточно номинального давления в 10 атмосфер, то подходит наружное сечение трубы для отопления в 25 мм;
  • если требуется номинальное давление в 20 или 25 атмосфер, то 32 мм.

Особенности выбора теплоизоляции для труб

Теплоизоляция применяется как для магистралей централизованного отопления, так и внутридомовых тепловых сетей с целью уменьшения теплопотерь. При выборе теплоизоляции нужно учитывать диаметр труб, температуру теплоносителя и условия эксплуатации. От диаметра труб зависит тип изолятора, который будет использоваться. Это могут быть и жесткие формованные цилиндры, полуцилиндры, и мягкие маты в рулонах.

Утепление труб отопления маленького диаметра можно выполнить с помощью цилиндров, полуцилиндров (оснащаются пазами, создающими удобную и быструю установку на трубах), также с помощью сегментов из полимерных или минераловатных теплоизолирующих материалов. Они обладают очень высоким термическим сопротивлением. Кроме того имеют низкую степень водопоглощения, стойкость к механическим повреждениям и строгий геометрический размер. Рассмотрим области применения самых популярных материалов для теплоизоляции.

Итоги

Организацию отопления частного дома нельзя назвать сверхсложной задачей, недоступной простому обывателю. Главное, по ходу работы не спешить и следить за четким соблюдением всех рекомендаций, как проложить отопление в частном доме. Если времени не хватает, для реализации наиболее сложных процедур можно пригласить профессионалов. Также категорически не рекомендуется экономить на материалах: только таким образом можно добиться долговечности и эффективности системы

Важно устанавливать только качественные радиаторы, обладающие высоким КПД, что позволит уменьшить расход топливных материалов.
