Провода ПВ-3: сечения, область применения и конструктивные особенности

Провод ПВ 3, ПВ 1, ПуГВ: технические характеристики

А теперь рассмотрим основные технико-эксплуатационные характеристики ПВ-провода. Все они могут быть разделены на две категории – механические и электрические, поэтому рассмотрим их отдельно.

Механические характеристики

К механическим параметрам можно отнести разрыв, гибкость, устойчивость к сжатию, прочность изоляции и жил перед атмосферными воздействиями.

Поговорим о каждом параметре отдельно:

Основная характеристика ПВ – способность к изгибу. Из названия становится ясно, что с данным параметром у изделия не все гладко. В среднем ПВ1 можно сгибать на радиусе, равный не более десяти наружным диаметрам.
Недостаток гибкости ПВ1 компенсируется другими полезными свойствами. Диапазон рабочих температур при эксплуатации изделия составляет от -50 до +70 гр. Цельсия. Для сравнения аналогичный параметр для гибкого шнура ШВВП составляет от -25 до +40 гр. Цельсия, при этом воздействие температурой более 70 гр. приводит к разрушению изделия. В случае с ПВ1 он не будет деформироваться при кратковременном воздействии температуры до 150 гр. Цельсия.
Другое преимущество – устойчивость к влаге. При температуре воздуха +30 гр. Цельсия он должен работать с влажностью 100%.
Провод с легкостью переносит вибрации, акустические удары и т. п.
Еще одно достоинство – изоляция кабеля не поддерживает горения, характеризуется устойчивостью к воздействию агрессивной среды.
ПВВ1 – высоковольтный кабель, созданный на базе обычного ПВ1. Он используется в машиностроении.
Срок эксплуатации кабеля – не менее 15 лет. Для многих процессов этого более чем достаточно.

Электрические характеристики

Однако более важными считаются электрические характеристики любого провода. И если по механическим параметрам ПВ1 не так хорош, то по электрическим проявляет себя с лучшей стороны.

Используется кабель в электрических сетях переменного тока при напряжении до 450 В и частоте 400 Гц. Для сетей постоянного тока напряжение может достигать 1000 В.

Остальные характеристики:

Сопротивление провода напрямую зависит от площади сечения. Например, для проводника 0,5 кв. мм сопротивление составляет до 15 кОм, 5 кв. мм – 11 кОм, ПВ1-120 – 3,5 кОм.
Приведенные выше значения актуальны для отрезка провода длиной 1 км и температуры эксплуатации 70-90 гр. Цельсия. Если условия отличны от указанных, то величины будут иными.
Испытательное напряжение намного выше заявленного в технической документации и составляет 2500 В. Интерес представляет сам процесс тестирования кабеля. Для этого берется отрезок длиной 5 м или более. Он помещается в воду на 24 часа. К его концам подают испытательное напряжение. В результате провод ПВ1 должен выдержать подобные нагрузки в течение 15 минут.
ПВ1 характеризуется устойчивыми параметрами. В процессе эксплуатации его сопротивление отличается от номинального значения максимум на 120%. И это хороший показатель.

Особенности и преимущества

Силовой проводник ПуГВ производится в соответствии с техническими требованиями, прописанными в международных стандартах. Повышенная гибкость изделия разрешает использовать его для качественной прокладки электрических линий внутри коробов (кабель-каналов) и различных гофрированных труб.

Выше уже писалось, что одиночная прокладка позволяет исключить вероятность возгорания. Продолжительность эксплуатации при соблюдении всех условий составляет не менее 20 лет, при этом данный срок подсчитывается, начиная со дня выпуска изделия.

При визуальном осмотре провода вы должны найти информацию о производителе. Маркировка в виде аббревиатуры вместо наружной оболочки наносится на изоляционный материал жил. Существуют два способа сделать это – рельефный и при помощи штампа. Обозначение кабеля должно быть непрерывным на расстоянии не более 500 мм. Исходя из этих данных, электромонтажник должен узнать длину провода в бухте, производителя, дату изготовления, массу и номер по ГОСТ. Не забывайте о наличии различных сертифицирующих знаков.

Конструктивные особенности

При осмотре конструкции силового проводника первое, что бросается в глаза, – наличие одной жилы из луженой медной проволоки. Такое строение обеспечивает простоту и удобство установки, позволяет использовать кабель при прокладке трассы с большим количеством резких изгибов.

Подробнее о конструкции провода ПуГВ:

Несмотря на одножильную конструкцию, проводник состоит из нескольких проволок. Все медные прутья скручены между собой. За счет проволок наименьшего сечения весь кабель в целом получается максимально гибким.

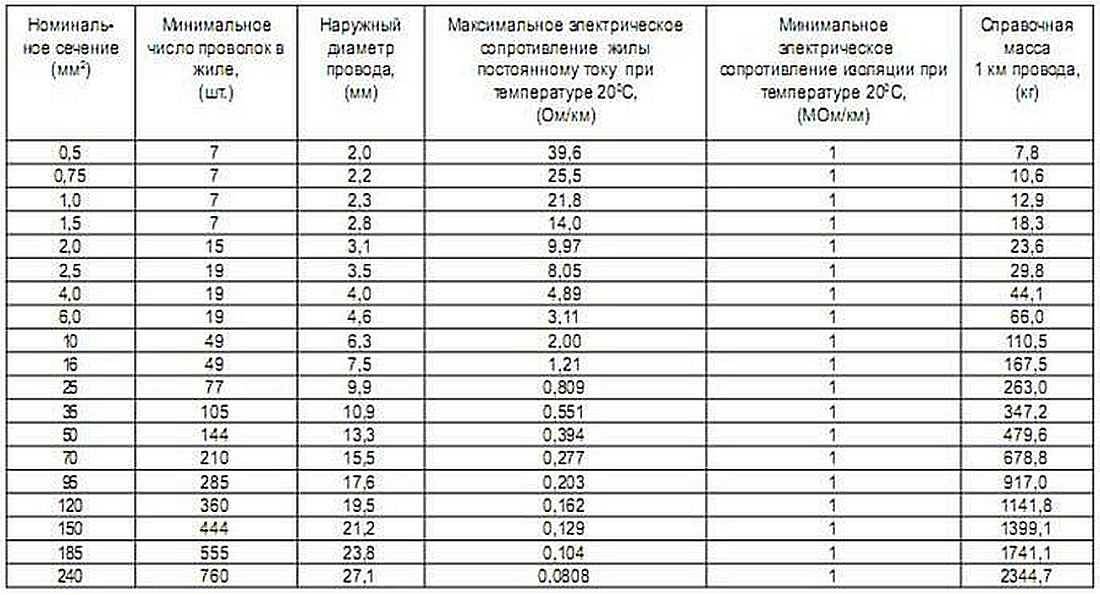

Количество медных проволок напрямую зависит от сечения провода. Для кабеля с сечением токоведущей жилы 0,5-35 кв. мм должно использоваться не менее семи прутьев. Обычно наблюдается простая зависимость: чем выше значение площади сечения, тем больше проволок используется для формирования жилы. Их конкретное количество регламентируется отдельно каждым производителем.
Силовой проводник с сечением 50-95 кв. мм изготавливается как минимум из 20 медных прутьев. Для более толстого кабеля их количество может превышать 40 штук.
Один производитель ПуГВ с сечением 50 кв. мм формирует жилу из 50 медных проволок (у каждой данная величина составляет приблизительно 1 кв. мм), другой – из 25 (в таком случае площадь возрастает до 2 кв. мм).
Чтобы хоть как-то регламентировать и сдерживать фантазию производителей, в мире были приняты стандарты. Для кабеля с площадью сечения токоведущей жилы 0,5 кв. мм сечение отдельных проволок не должно превышать 0,21 кв. мм. Если изготавливается провод 10 кв. мм, то эта величина возрастает до 0,41 кв. мм. Наконец, для наиболее толстого кабеля с сечением 240 кв. мм берутся медные прутья 0,51 кв. мм.
Каждый провод выпускается с качественной ПВХ-изоляцией. Для изделий с большим сечением толщина изоляции выше.
В международных стандартах прописаны номинальная толщина изоляционного слоя, минимально допустимое значение и максимальный наружный диаметр готового изделия. Величина также указывается в техническом паспорте.

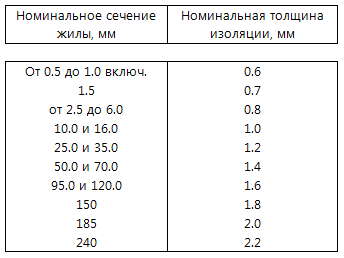

В таблице ниже показана зависимость номинальной толщины изоляции от сечения жилы:

Окраска провода ПуГВ относится к его конструктивным особенностям. В отличие от остальных данный параметр никак не регламентируется и не нормируется, поэтому производители вольны выбирать любой цвет, который взбредет им в голову. Однако для силового проводника тропического исполнения существует предписание, в соответствии с которым не рекомендуется использовать натуральные цвета

Обратите внимание, что эта фраза носит лишь рекомендательный характер. Для всех остальных случаев отсутствует даже таковая

Тем не менее, наблюдается общая тенденция: проводники, предназначенные для подключения заземления, обычно окрашиваются в желто-зеленый цвет. На каждые 15 см длины провода желтый и зеленый цвета должны составлять не более 70 и не менее 30% соответственно.

Применение провода ПУГВ

Несмотря на то что кабель ПуГВ является одножильным, его относят к категории многофункциональных проводников. Это связано с сечением токоведущей жилы, которое может составлять 0,5 или 240 кв. мм. Диапазон большой, поэтому провод подходит как для силовых, так и для коммутационных линий. С помощью ПуГВ выполняют замену устаревшей алюминиевой проводки.

Однако в большинстве случаев ПуГВ применяют для разводки небольших электрических схем, которые спрятаны под защитными материалами, включая штукатурку, различную облицовку, подвесные и натяжные потолочные конструкции. Довольно часто провод прокладывается в кирпичной кладке или монолитном бетонном блоке.

Углекислотные

Углекислотный огнетушитель Баллон закачивается двуокисью углерода, который под большим давлением становится жидкостью. При атмосферном давлении это вещество находится в газообразном состоянии. При открытии вентиля диоксид углерода становится газом, увеличиваясь в объеме в 500 раз.

Основное действие углекислотного оборудования — охлаждение горящей поверхности. Температура вещества при переходе от жидкости к газу может достигать величины – 70ОС

Использовать изделие нужно с осторожностью, не тушить одежду, не прикасаться к раструбу, иначе можно получить серьезное обморожение

Устройство тушит горящие жидкие, газообразные вещества, металлы. Применяется для тушения электрооборудования. Однако, он не всегда эффективен при горении твердых предметов, которые способны к внутреннему тлению.

Правила подключения ППВ

В процессе прокладки провода необходимо помнить несколько важных правил:

Жесткость провода напрямую зависит от количества жил.
Радиус загиба в процессе проводки должен не превышать 10 внешних диаметров. Ровно 10 загибов разрешено под прямым углом с возвращением в начальную точку;

Как выглядит медная жила

Если загибы не нужны, то их нужно избегать;
ПВХ– химически стойкий состав. Поэтому такие кабели можно прокладывать через кирпичные или бетонные стены и замаскировать отделочными материалами. При прокладке в стене не нужно использовать гофру;
Во многих строительных составах присутствуют в наличии разные примеси и присадки, которые в течении времени могут разрушать оболочку изоляции. Если состав смеси неизвестен, то лучше поместить кабель в гофры для дополнительной защиты;
При прокладке ППВ кабеля под гипсокартонные, пластиковые основания или ЛДСП, то обязательно нужно использовать кабель-канал;
Разрешается протягивать провод по воздуху, но большинство мастеров рекомендуют применять навесы или другие системы, чтобы защитить провод от ультрафиолетовых лучей;
Благодаря гигроскопичности можно применять провод ППВ в места с высоким процентом влажности (ванна, сауна, парилка).

Важно! Перед подключением кабелей, для новичка рекомендовано изучение как можно большего количества литературы и просмотр видео-уроков в интернете. Но любой опытный мастер будет рекомендовать обратиться за услугами к профессионалам

Гофра для дополнительной защиты провода

Производители провода ПВ-3 1×6

ПВ3 производят только в России, импортными могут быть аналоги. Ниже представлены основные поставщики продукции на рынок.

ООО «Биконнект (Стинкаб)»

«Стинкаб» — достаточно молодой производитель кабельной продукции. Но может именно поэтому и стоит выбрать его, ведь компания за столь короткий срок успела себя зарекомендовать. Офис завода находится в Москве, склады с продукцией расположены в г. Климовск.

Обратите внимание! При крупном заказе есть возможность забрать кабель самовывозом

ЗАО «ЭнергоМаксимум»

В отличии от предыдущей фирмы это поставщик, который работает с крупнейшими отечественными заводами-производителями кабельной продукции. Компания имеет достаточно длинную историю и сложившиеся традиции качества. Поставщик позиционирует себя как крупнейшая фирма в Приволжье.

Важно! При работе с фирмой нужно обратить внимание на отсутствие наименования ПВ3. Компания работает с наименованиями по актуализированному ГОСТу за 2010 г., поэтому материал здесь проходит под маркировкой ПуГВ

ООО «Элком-Элетро»

Это настоящий гигант в области дистрибуции кабельной продукции. Как и ЗАО «ЭнергоМаксимум», компания занимается только продажей кабелей. Фирма присутствует на рынке с 1992 г., имеет удобный сайт и огромное число наименований. ПВ3 так же присутствует, как и остальные позиции маркировки ПВ с поправкой на новое наименование.

Сечение кабелей ПВ

Не стоит бросать идею использовать ПВ3 сразу после прочтения перечня ограничений и недостатков. Кабель прекрасно исполняет свою роль — гибкого одножильного проводника автоматики и контуров заземления. Идеальных кабелей не существует, а если они и есть, то стоят заоблачных денег. Кабель для заземления ПВ3 1×6 дешевый и прекрасно подходит для своей сферы использования.

Вам это будет интересно Особенности саморегулируемого греющего кабеля

Производители провода марки ППВ

В настоящее время существует очень много фабрик по производству кабельной продукции. Чтобы не приобрести на подделку, рекомендуется выбирать самые надёжные из них. Если потребитель не знает, какой фабрике отдать предпочтение, он всегда может посетить форум электриков, которые точно подскажут, какие фирмы наиболее востребованы.

При выборе кабельной продукции, необходимо обращать внимание на сертификат, который обязан предоставить продавец. В нем прописан завод-производитель, дата изготовления кабеля и срок годности

Если продавец отказывается предоставить данный документ, то, возможно, изделие поддельное. На сегодняшний день насчитывается более 50 крупных заводов, поэтому перед приобретением товара необходимо изучить отзывы о каждом из них.

Ниже представлен список лидеров на российском рынке.

ОАО «Электрокабель»

Завод был основан в Московской области, в 1949 году прошлого века. На сегодняшний день в наличии имеется более 100000 тысяч видов типоразмеров проводов. Предприятие сотрудничает с большими фирмами в РФ и за рубежом, осуществляет доставку по авиалиниям и железным дорогам.

Процесс изготовления

ООО «Камский кабель»

Огромный завод кабельной продукции расположен в Перми. Производит кабели для самых крупных предприятий страны. В ассортименте более 55000 тысяч типов изделий. Завод получил широкую популярность не только в России, но и за ее пределами. Промышленные фабрики в Азии и Европе пользуются услугами этого предприятия. Данному производителю принадлежит 14% от всего кабельного бизнеса в России.

Важно! Основным плюсом будет то, что весь товар, представленный на сайте, всегда есть в наличии. Предприятие достаточно быстро изготавливает провода любой длины на заказ

ОАО «Севкабель»

Один из самых старых заводов в нашей стране, основанный в 1879 году. В номенклатуре более 30000 тысяч типоразмеров проводов. К концу 2020 года на предприятии планируется завершить масштабную модернизацию. В цехах установлено новейшее оборудование, а также, на территории завода есть испытательный центр. Поэтому вся продукция высокого качества. Завод имеет множество наград и положительных отзывов.

Правильная транспортировка

В заключении необходимо отметить, что провод ППВ достаточно часто используется для прокладки освещения в жилых помещениях и подключения различного оборудования. Кабель применяется не только в бытовых целях, но и на промышленных предприятиях. При монтаже, желательно, обратиться за помощью только к проверенным мастерам с большим опытом работы в данной сфере.

Основные преимущества и недостатки кабеля марки ПВ-3

Как и все проводники, ПВ3 имеет ряд преимуществ перед другими, но к сожалению, не лишен недостатков.

Плюсы

гибкость за счет большого количества проволок
устойчивость к внешней среде за счет виниловой изоляции
провод большого диаметра, свыше 15мм², может применяться в акустических системах автомобилей, также для этих целей хорошо подойдет ПВ-6 от компании zandz (zz)
тугоплавкость
невысокая цена

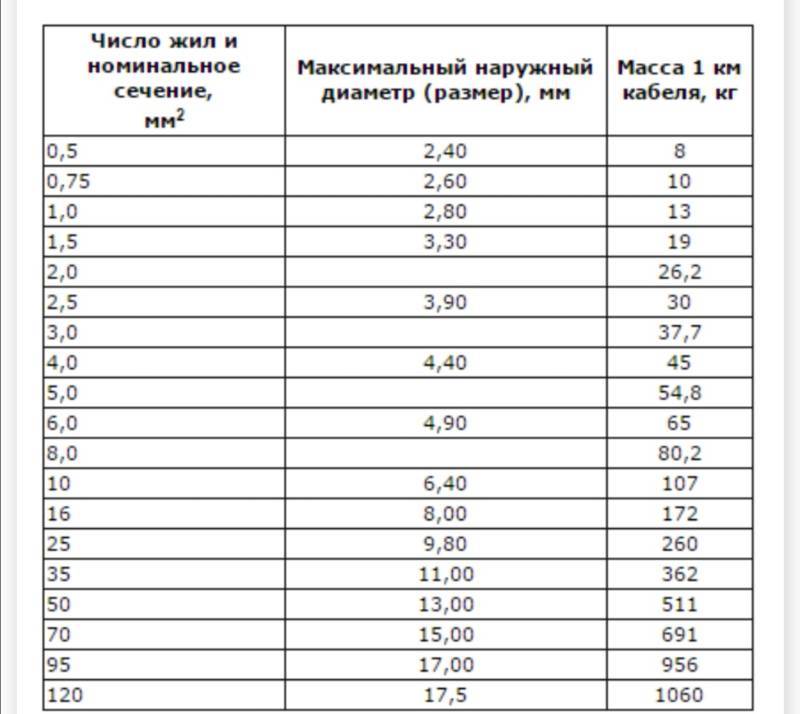

более тонкая изоляция, а соответственно и собственный вес (см. таблицу выше)

Минусы

при старении, изоляция становится более жесткой
при подаче высокой силы тока возможно выгорание токопроводящих проволок в жиле
при частых перегибах возможны надрывы отдельных прожилок

Проверка ПРКА перед установкой

Прежде чем приступить к монтажу проводки, или подключению электроустановок, провод подвергается проверке на целостность и отсутствие обрыва жилы.

Щупы прибора замыкают с концами провода, звук зуммера подтверждает целостность

Данная операция проводится с помощью прибора «мультиметра»:

для приведения прибора в рабочее состояние, контактные щупы подключаются к соответствующим гнездам: черный — «com», красный – VΩ;
переключатель переводится к указателю «проверка диодов»;
проверяется работоспособность прибора путем контакта щупами между собой: должен сработать звуковой сигнал «прозвонка»;
теперь щупы прикладываются к концам провода (как указывалось ранее, транспортировка проводника и его хранение происходит в скатках, с выведенными для проверки концами).

Звук зуммера сигнализирует о целостности токоведущей жилы, отсутствие сигнала – признак обрыва.

Расшифровка и конструкция провода ПуГВ

Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.

Расшифровка маркировки провода ПуГВ

Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.

Расшифровка маркировки проводов

Итак:

Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.

Классы гибкости проводов

Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.

Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.

Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.

Различные сечения проводов ПуГВ

После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.

Конструкция провода ПуГВ

Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.

Итак:

Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.

Сечение отдельных проволок жилы проводов ПуГВ

Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.

Номинальные размеры толщины изоляции проводов ПуГВ

Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.

Технические параметры изделия

Основными техническими параметрами, которыми можно описать провод, будут постоянное сопротивление на 1 км изделия и сопротивление внешней изоляции при температуре 15 градусов.

Температурный режим для нормального функционирования составляет от -50 до 70 градусов. При критической температуре в 170-200 градусов необходимо отключить питание провода, чтобы не случилось короткое замыкание.

Проводимость тока зависит от того, какое сечение кабеля было выбрано.

Важно! Если сечение кабеля слишком мало для определенной сети, то провод начнет нагреваться, в результате чего может произойти пожар или короткое замыкание. Из-за слишком тесного расположения проводов, значительно уменьшается предел разрешенной мощности и допустимые нагрузки тока

Из-за слишком тесного расположения проводов, значительно уменьшается предел разрешенной мощности и допустимые нагрузки тока.

Таким образом, перед покупкой провода необходимо подсчитать количество мощности, которую будут потреблять электрические приборы, установленные на текущем участке цепи. Электрическая прочность изделия зависит от материала изготовления и толщины изоляционного слоя. При сечении не более 1 мм она составляет 0,6 мм, от 1,5 до 4,0 – 0,7 мм.

Вам это будет интересно Допустимое сопротивление изоляции

Остальные технические характеристики можно найти в спецификации товара.

Конструкция кабеля

Часто задаваемые вопросы

Вопрос №1. Как выбирается сечение кабеля?

Размер сечения пропорционален свойствам провода выдерживать заданные нагрузки. Самыми популярными разновидностями являются сечения: 0,75; 1,5; 2,5; 4,0; 6,0; 10

Также стоит обращать внимание на материал жилы. Алюминиевый кабель по сравнению с медным имеет низкую проводимость, поэтому сечение выбирают на единицу больше, чем для медного

Вопрос №2. Что лучше? Провод на основе алюминия или меди?

Алюминий дешевле по сравнению с медью. Кабеля алюминиевые имеют слабую электропроводность, меньшую прочность, быстро ломаются при перегибе. Также алюминий при взаимодействии с воздухом быстро окисляется. Медь считается конструктивно верным и надежным решением по сравнению с алюминием.

Вопрос №3. Какой провод лучше: гибкий или жесткий?

Жесткий провод –это моножильный кабель.
Гибкий провод – многожильный кабель.

Жёсткая разновидность кабелей как правило применяется для укладки в грунт, монтаже в стенах. Гибкий же применим при работе с механизмами, приборами, станками, которые могут перемещаться. Концы гибкого кабеля перед подключением, требуют специального обжатия и установки трубных коннекторов. Жесткие – такой процедуры не требуют. Для подключения устройств освещения, рекомендуются к использованию жесткие провода. Световое оборудование может часто подвергаться замене, а гибкий кабель не так склонен к переломам в отличии от жесткого.

Вопрос №4. Какая изоляция должная быть?

Величина изоляции сказывается на продолжительности службы кабеля. Одинарная изоляция позволит проводу прослужить 10-15 лет, двойная – около 30. Защитное покрытие изготавливается из различных материалов, таких как:

пластик;
стекло;
сталь.

Специалисты, обслуживающие и проводящие ремонт кабелей, разделяют понятия – оболочка и изоляция.

Изоляция – защитное покрытие на токоведущие фрагменты кабеля.
Оболочка – защитное покрытие, накладываемое уже поверх изоляции.

Как расшифровать ППВ провод

Каждая буква изделия означает его свойства и состав. Аббревиатура ППВ очень проста в расшифровке, и её можно прочитать следующим образом:

«П» – первый символ означает, что это изделие является проводом (если в названии нет буквы А, то жила выполнена из меди);
«П» – плоский вид провода (без этого знака изделие бы имело круглое сечение);
«В» – указывает на внешнюю оболочку из ПВХ материала;
«ХЛ» – дополнительные символы, которые указывают что провод можно использовать в разных климатических зона (жара, холод).

Как выглядит изделие Помимо буквенного значения, в маркировке могут указываться цифры. Которые означают площадь сечения, количество жил и длину изделия.

Для примера, можно привести провод ППВ 5х3-220 – это указывает, что в составе имеется пять медных жил с сечением 3 мм² каждая, а использоваться изделие может для сетей с напряжением 220 Вольт.

Самые популярные виды провода ППВ:

3х1,5;
2х1,5;
3х2,0;
3х2,5;
3х4,5.

Важно! Чем больше площадь сечения кабеля, тем дороже он будет стоить. Провод ППВ технические характеристики

Провод ППВ технические характеристики

Особенности конструкции

Провод пвз 1×6 имеет одну жилу, изготовленную из меди. Для увеличения показателя гибкости она выполнены из нескольких скрученных между собой проволочек. При изготовлении проводника сечением до 35 мм2, в соответствии со стандартом жила должна иметь не менее семи отдельных проволок. Именно от их сечения и зависит класс гибкости.

Еще одним важным моментом в конструкции ПВ-3 является толщина изоляции. Впрочем, с этим все достаточно просто и этот показатель в обязательном порядке должен соответствовать значениям из таблицы, приведенной в ГОСТ

А также стоит обратить внимание на расцветку слоя изоляции. Стандарт предполагает использование восьми цветов, но по требованию заказчика окраска поверхности изоляционного слоя может быть изменена

Медный кабель ПВ-1 (ПуВ) и ПВ-3 (ПуГВ)

Установочные медные кабели ПВ 1 (ПуВ) и ПВ 3 (ПуГВ) предназначены для подключения электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, для распределения и подключения устройств в щитах и шкафах, подключения и монтажа машин механизмов и станков на номинальное напряжение до 450В (для сетей до 450/750В) частотой до 400Гц или постоянном напряжении до 1000В.

Климатическое исполнение ОМ и ХЛ. Категория размещения 2 по ГОСТ 15150.

Установочный кабель ПВ-1 (ПуВ)

Установочные кабели ПВ-3(ПуГВ)

Установочные кабели ППВ

Конструкция

Токопроводящая жила для ПВ 1 (ПуВ), ППВ – медная проволока (однопроволочная, сплошная жила).
Токопроводящая жила для ПВ 3 (ПуГВ), ПВ 4 – медные проволоки (многопроволочная, гибкая).
Изоляция — ПВХ пластикат.

Установочный медный кабель ПВ 1 (ПуВ) имеет сплошную однопроволочную медную жилу в одинарной изоляции из ПВХ пластиката и предназначен для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для фиксированного монтажа электрических цепей и оборудования.

Установочный медный кабель ПВ 3 (ПуГВ) имеет одну многопроволочную гибкую медную жилу с изоляцией из ПВХ пластиката и предназначены для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для монтажа электрических цепей и оборудования, где возможны изгибы проводов. Установочный медный кабель ПВ 4 имеет одну многопроволочную гибкую медную жилу с изоляцией из ПВХ пластиката и предназначены для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для монтажа электрических цепей и оборудования, где возможны частые изгибы проводов. Установочный многожильный медный кабель ППВ имеет сплошные однопроволочные медные жилы и предназначен для негибкого фиксированного монтажа электрических цепей и оборудования.

Технические и эксплуатационные характеристики

Температура окружающей среды при эксплуатации	от +70ºС до -50ºС
Относительная влажность воздуха (при tº +35ºС)	100%
Предельно допустимая tº нагрева жил при эксплуатации	+70ºС
Минимальная tº прокладки кабеля без предварительного подогрева	— 15ºС
Минимально допустимый радиус изгиба при прокладке:	5 диам. кабеля 10 диам. кабеля
Срок службы	15 лет
Гарантийный срок эксплуатации	2 года

Провода стойки к синусоидальной вибрации, акустическому шуму, механическим ударам одиночного и многократного действия, линейному ускорению, пониженному и повышенному атмосферному давлению, плесневым грибам.

Изоляция проводов стойка к растрескиванию при температуре +1500С и деформации при температуре +700С.

Установочные кабели соответствуют требованиям ГОСТ 6323-79

Число жил, сечение, мм2	Номинальный наружный диаметр, мм	Расчетная масса, кг/км
ПВ 1(ПуВ)	ПВ 3 (ПуГВ)	ПВ 4	ПВ 1(ПуВ)	ПВ 3 (ПуГВ)	ПВ 4
0,5	2,0	2,1	2,14	8,0	8,49	8,7
0,75	2,2	2,3	2,4	10,5	11,4	11,7
1,0	2,3	2,5	2,5	13,2	13,8	14,3
1,5	2,8	3,0	3,1	19,3	20,5	20,9
2,5	3,4	3,7	3,9	30,7	34,4	34,9
4,0	3,9	4,2	4,6	45,5	49,4	50,3
6,0	4,4	4,8	5,3	65,0	72,2	71,4
10,0	5,6	6,0
16,0	7,1	7,8
25,0	8,76	9,6
35,0	9,90	11,1
50,0	11,7	13,0
70,0	13,4	15,4
95,0	15,7	18,0

Инструкция по выбору кабеля

Выбор материала. Самые распространенными являются медь и алюминий. Медь обладает лучшей проводимостью, а также не подвергается коррозии. Алюминий мягкий материал, в сильных изгибах кабелей происходит быстрый излом. При соприкосновении с воздухом алюминий быстро окисляется, на поверхности образуется окисная плена. Такая пленка плохо пропускает токовый сигнал, и обеспечивает ненадежный контакт.

Размер сечения. Определяющий параметр сечения – диаметр (d). При малых величинах тока медную жилу используют диаметром более 1мм2, алюминиевую – 2 мм2. При работе с большими величинами тока, диаметр выбирается исходя из мощности сети. Подбор диаметра, производится согласно табл. 3, учитывая прокладку кабеля через трубу либо открыто.

Таблица 4. Выбор размера кабеля при различных видах монтажей кабеля

Выборки марки. Маркировка характеризует свойство кабеля, а именно:

материал жил, проводящих ток;
уровень гибкости;
изоляцию.

Используют следующие обозначения:

Первый символ –материал жилы, если данный символ отсутствует, значит жила – из меди.
Второй символ – провод;
Третий указывает на изоляционный материал.

Расшифровка маркировки и технические характеристики провода ПВ-3
