Область применения и технические характеристики провода ПВ-3

Цвета провода

Провод установочный ПуГВ имеет разнообразную цветовую гамму. Цветное покрытие только сплошное. Возможно покрытие в виде двойных продольных полос, которые расположены диаметрально. Каждая полоса имеет натуральный окрас. При условии, что кабель ПуГВ применяется как заземляющий, изоляционное покрытие должно быть жёлто-зелёного цвета. При использовании в качестве нулевых проводов применяется синий цвет. Цветная маркировка обсуждается при осуществлении заказа.

При отсутствии указаний о цветовом обозначении производитель оставляет за собой право выбора. Это возможно при заказе, к примеру, проводников со смешанными и переходными цветами. Однако содержание таких изделий должно составлять менее 10% от суммарного заказа.

Условия прокладки

Кабель ПВ-1 имеет разнообразное и обширное применение. И, в зависимости от мест и условий эксплуатации, он может быть проложен:

  • в пустотных каналах строительных конструкций, монтажных коробах, лотках и трубах;
  • в составе жгутов, находящихся внутри распределительных щитов, в электрических шкафах, а также пультах управления оборудованием;
  • в строительных каналах и металлических трубах, на металлических или пластмассовых лотках и для монтажа осветительного оборудования;
  • по земле в металлических или пластиковых трубах.

Без предварительного разогревания, прокладывать кабель можно при температуре не ниже минус 15 градусов Цельсия. Радиусы изгиба кабеля — не меньше 10 наружных диаметров.

При прокладке следует учитывать, чтобы в месте нахождения кабеля отсутствовала конденсация влаги на элементах конструкции.

Технические характеристики провода ПВ-1

  • удельное электрическое сопротивление кабеля ПВ-1 при температуре 20 градусах Цельсия, должно быть не более 0,01724 Ом·мм2/м. Электрическое сопротивление поверхностной изоляции при этой же температуре:
  • при приемке после изготовления и доставки до места назначения– не менее 1000 кОм/км;
  • во время эксплуатации и периода хранения кабеля– не менее 10 кОм/км.

Кабель ПВ-1 выпускается стойким к механическим ударам многократного действия, при этом пиковое ускорение при ударе может достигать 1500 m/c2, при времени воздействия от 1 до 5 миллисекунд.

Условия эксплуатации провода ПВ-1:

Использование провода ПВ-1 допускается притемпературе окружающей среды до минус 50 градусов Цельсия и при относительной влажности воздуха — до 100 процентов при окружающей температуре воздуха — до +35 градусов Цельсия. При использовании кабеля допускается длительная температура разогрева жил — не более 70 градусов. Срок службы кабеля при нормальных условиях использования определяется сроком не менее 15 лет, а гарантия на кабель – 24 месяца со времени поставки.

Провод ПВ-1 выпускается строительной длиной не менее 100 метров. По предварительной договоренности возможна поставка кабеля меньшей длины, но не менее 20 метров и в количестве не более 10 процентов от общего количества заказа.

Описание и технические характеристики провода ПВ-3

Провод (кабель) ПВ-3 – один из самых распространенных, применяемых в промышленности и быту. Его повышенная гибкость и стойкость к самым различным механическим воздействиям и биологическим влияниям, которые приводят к разрушению изоляции, разрывам токопроводящих жил и, как следствие, к коротким замыканиям, снискали ему такую популярность. Все это в итоге сказывается на работе электрооборудования и электроустановок. Область применения провода ПВ-3 достаточно обширна в промышленности и сельском хозяйстве. Кабель применяют, когда производится монтажные и пусконаладочные работы в оборудовании и установках, работающих на электрическом токе в сетях с напряжением до 450В и частотой эл. тока до 400Гц. Если использование кабеля происходит при постоянном токе, то напряжение ограничено одной тысячью вольт.

Высокая гибкость кабеля является большим преимуществом при прокладке и использовании его в осветительных сетях, как в промышленности, так и в быту. При перегреве или пожаре изоляция кабеля не горит, а самозатухает, а все благодаря особому составу ингредиентов оболочки. Этот состав предохраняет кабель и от плесневых грибков, и от вибраций. По климатическому исполнению, кабель выполнен в категории 2 исполнения ОМ и ХЛ.

Буквенное обозначение кабеля – ПВ, расшифровывается так:

  • буква П – провод;
  • буква В – изоляция из винила;
  • цифра 3 – класс жилы (повышенная гибкость).

Часто задаваемые вопросы

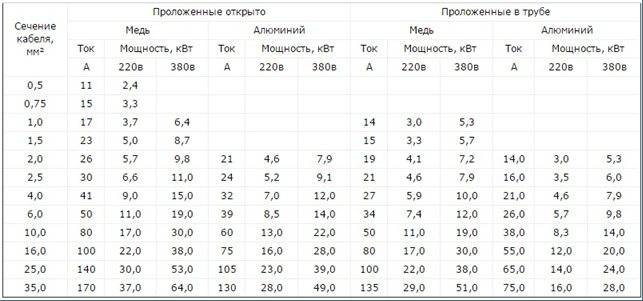

Вопрос №1. Как выбирается сечение кабеля?

Размер сечения пропорционален свойствам провода выдерживать заданные нагрузки. Самыми популярными разновидностями являются сечения: 0,75; 1,5; 2,5; 4,0; 6,0; 10

Также стоит обращать внимание на материал жилы. Алюминиевый кабель по сравнению с медным имеет низкую проводимость, поэтому сечение выбирают на единицу больше, чем для медного

Вопрос №2. Что лучше? Провод на основе алюминия или меди?

Алюминий дешевле по сравнению с медью. Кабеля алюминиевые имеют слабую электропроводность, меньшую прочность, быстро ломаются при перегибе. Также алюминий при взаимодействии с воздухом быстро окисляется. Медь считается конструктивно верным и надежным решением по сравнению с алюминием.

Вопрос №3. Какой провод лучше: гибкий или жесткий?

  • Жесткий провод –это моножильный кабель.
  • Гибкий провод – многожильный кабель.

Жёсткая разновидность кабелей как правило применяется для укладки в грунт, монтаже в стенах. Гибкий же применим при работе с механизмами, приборами, станками, которые могут перемещаться. Концы гибкого кабеля перед подключением, требуют специального обжатия и установки трубных коннекторов. Жесткие – такой процедуры не требуют. Для подключения устройств освещения, рекомендуются к использованию жесткие провода. Световое оборудование может часто подвергаться замене, а гибкий кабель не так склонен к переломам в отличии от жесткого.

Вопрос №4. Какая изоляция должная быть?

Величина изоляции сказывается на продолжительности службы кабеля. Одинарная изоляция позволит проводу прослужить 10-15 лет, двойная – около 30. Защитное покрытие изготавливается из различных материалов, таких как:

  • пластик;
  • стекло;
  • сталь.

Специалисты, обслуживающие и проводящие ремонт кабелей, разделяют понятия – оболочка и изоляция.

  • Изоляция – защитное покрытие на токоведущие фрагменты кабеля.
  • Оболочка – защитное покрытие, накладываемое уже поверх изоляции.

Разновидности

ПВ – это общее название проводов с изоляцией из качественного поливинилхлорида. Если рассматривать глубже, то существует огромное количество разновидностей этого изделия: есть как монтажная, так и установочная продукция. Все перечисленные ниже провода с успехом используются в электросетях переменного тока напряжением до 450 В:

  1. ПВ1 – это установочный провод, используемый в электросети напряжением 450 В и частотой не выше 100 Гц. В случае с сетями постоянного тока ПВ1 может использоваться при напряжении до 1000 В. Максимально допустимое значение тока – 41 А. Жилы производятся из луженой меди. Любой ПВ1 является одножильным, причем проводник состоит из нескольких мелких проволочек.
  2. ПВ3 – аналог ПВ первого класса гибкости. По основным технико-эксплуатационным параметрам он ничем не уступает ПВ1, однако его можно использовать как монтажное изделие.
  3. БПВЛ – бортовой провод. Его название обусловлено изначальным предназначением: кабель применялся в авиастроении. С течением времени его начали применять при коммутации стационарного оборудования. Максимально допустимое напряжение в сетях переменного тока составляет 250 В при частоте 2000 Гц, постоянного – 500 В.
  4. АПВБбШв – силовой провод, жилы которого производятся из алюминия. Основное предназначение – транспортировка энергии по стационарным электрическим установкам в электросетях переменного тока напряжением и частотой, не превышающими 1000 В и 50 Гц соответственно. Кабель с аналогичной маркировкой, но без буквы «А» на первом месте – такая же продукция, но из медных жил.
  5. АПВ – алюминиевый установочный провод с параметрами, аналогичными медным изделиям. Главное отличие алюминиевой продукции – максимально допустимое напряжение при переменном токе составляет 400 В (а не 450) при частоте 50 Гц (вместо 100).
  6. КСПВ – качественный провод, который применяют при обустройстве систем сигнализации и видеонаблюдения. Содержит двухслойную изоляцию: внутренняя оболочка изготавливается из полиэтилена, наружная – поливинилхлорида. Зачастую внешняя изоляция имеет белый цвет.

Область применения провода

В маркировке кабеля прописана достаточно широкая область применения. Провод можно использовать для прокладки проводки, подключения электроприборов, силовых сетей и автоматики.

Однако для силовых кабелей использовать ПГ3 не целесообразно. Куда лучше подходят двужильные и многожильные провода (в зависимости от количества фаз переменного тока, т. е. двужильный провод удобно использовать для прокладки силовых линий двухфазного тока). Для проводки в доме или квартире куда лучше подойдут провода с более продуманной изоляцией, защищающей кабель от механических повреждений. К тому же есть модели материалов, которые прекрасно служат в стяжке.


Медные жилы

Большим минусом для использования кабеля в домашней проводке является опасность перегорания при слишком больших нагрузках. Он не вызовет пожара, но с легкостью испортит плоды трудов электромонтажников по оборудованию жилища.

Но это не повод ставить на проводе крест. В конце концов, зачем-то его до сих пор выпускают. ПВ3 нашел самое широкое применение в автоматике. Так, его часто используют в системах пожаротушения. Провод незаменим в системах автоматики котельных, вентиляции, электроснабжении автомобиля.


Использование ПВ3 в щитке автоматики вентиляционной установки

Обратите внимание! ПВ3 часто используют в отечественных марках машин и при ремонте запорного элемента дверей, электроснабжении ламп салона и приборной панели. В этом плане провод выгодно отличается от заграничных аналогов, которые в разы дороже

Именно в системах автоматики и электроснабжения автомобилей используется главное свойство провода — гибкость. При огромном количестве проводов и технологически важных деталей конструкции провод легко проходит любые изгибы, соединяя между собой различные модели.

При слишком высокой нагрузке на системы автоматики провод перегорает, что вызывает срабатывание сигнализации. Как раз то, что нужно для систем пожарной сигнализации и любой другой автоматики.


Таблица технических характеристик кабелей ПВ

В ходе домашнего ремонта провод идеально подойдет для обустройства заземления. Заземлить щиток частного дома или какую-либо часть квартиры можно без особых проблем любым кабелем, но ПВ3 отличается дешевизной. При этом модель отлично справится со своей задачей по отведению блуждающих токов.

Вам это будет интересно Электрика в доме из бревна

Технические характеристики ПВ 3

Чем отличается кабель от провода

Технические характеристики провода ПВ 3 отражают механические и электрические свойства ПУГВ.


Сечения ПВ 3

Радиус изгиба

Он определяет максимально допустимую величину угловой деформации, при которой кабель сохраняет свои технические параметры. Для ПВ 3 предельный радиус равен 5 диаметрам жилы проводника.

Допустимое растяжение ПВХ оболочки

ГОСТом допускается удлинение изоляционного слоя до 50% от первоначальной длины. Возможность изменения геометрических параметров в таких пределах позволяет укладывать кабель с многочисленными изгибами.

Температурный диапазон эксплуатации

Допустимый температурный режим в диапазоне от -500С до +700С позволяет использовать ПУГВ, как в холодильном оборудовании, так и установках с сильным нагревом.

Пиковый нагрев

Данная характеристика ПВ 3 отражает сохранение эксплуатационных качеств ПВ 3 при кратковременном перегреве провода до +1500С в аварийных ситуациях. При этом ПВХ оболочка не теряет своих диэлектрических и механических свойств.

Стойкость ПВХ оболочки к механическим воздействиям

Параметр важен при прокладке линий связи, подключении акустической аппаратуры и оборудования с сильной вибрацией.

Проводимость жилы

Параметр зависит от степени нагрева медного проводника. Величина сопротивления указывается изготовителем для каждой марки ПУГВ отдельно.

Провод ПВ 4

Шнур ПВ 4 устроен следующим образом: медные проволоки, скрученные между собой в один провод, покрытые изоляционным слоем яркого цвета, используемые для включения электрических механизмов и прокладки осветительных путей, а также для сборки электросхем. ПВ 4 намного гибче, чем его предшественник ПВ 3, поэтому кабель используется в местах, где эта гибкость необходима.

Изоляция у ПВ 4 однослойная. Электропроводящие жилы изготавливаются согласно ГОСТ 22483.

Тон изоляции одноцветный. Покупатель может выбрать цвет шнура из представленных у производителя (красный, желтый, зеленый и другие). Как и все кабели для заземления, ПВ 4 имеет зелено-желтый цвет.

ПВ 4 для заземления имеет желто-зеленый цвет.

Сфера применения

При работе с ПВ 4 следует соблюдать умеренную температуру. Если работа происходит в холодном помещении или в зимнее время года, то лучше использовать ПВ-ХЛ.

Данный вид не любит влагу, поэтому размещать его следует в помещениях или с защитой в виде навеса.

Шнур отличается от остальных своей высокой гибкостью, поэтому чаще всего используется в распределительном щите. Также он незаменим для включения электрооборудования в сеть.

Большой популярностью провод пользуется в установке освещения. Кабель подходит для присоединения к электропитанию, а также для разводки внутри светящегося предмета.

Технические параметры

Шнур ПВ 4 отличается от остальных следующими характеристиками:

  • номинальное переменное напряжение не должно превышать 450 Вольт;
  • номинальное постоянное напряжение не должно превышать 1000 Вольт;
  • минимальная температура использования — -50 градусов по Цельсию;
  • максимальная температура использования — + 70 градусов по Цельсию;
  • радиус изгиба — 5 наружных диаметров провода;
  • сопротивление изоляции при приемке – 1 МОм, а при эксплуатации не менее 10 КОм.

Провод, в длину, достигает 100 метров. ПВ 4 благоприятно переносит вибрации и негативные механические воздействия.

Площадь поперечного сечения, кв.ммЧисло и диаметр проволокМасса кг/кмНоминальный наружный диаметрМаксимальный наружный диаметр
0,516*0,208,652,142,6
0,7524*0,2011,632,42,8
132*0,2014,32,543
1,521*0,3020,6133,5
2,546*0,2632,443,94,2
456*0,3048,564,24,8
684*0,3072,65,16,3
1077*0,41116,766,67,6

Изготовитель дает гарантию на провод, как минимум, на 2 года. Срок же реальной службы ПВ 4 достигает 15 лет.

Характерные ошибки при работе с этими и другими проводами

  • При покупке провода визуально проверяйте целостность изоляции, по возможности прозвоните моток мультиметром убедившись в целостности жилы. Посмотрите наличие бирки, где должна быть указана марка провода, сечение, длина мотка и вес;
  • Часто деревянные барабаны или бухты складывают для хранения на открытый грунт, это категорически запрещается. Бухты должны храниться на стеллажах в сухом помещении;
  • Использовать ПУВ для заземления путем соединения корпуса оборудования с общим заземляющим контуром не рекомендуется. В данном случае провод должен иметь сечение не менее 16 мм2, для этого ставят ПВ-2 и большего класса сечения.

Иногда ПУВ с монолитными медными жилами устанавливают на бытовую технику или промышленное оборудование с подвижными элементами. Это может быть газонокосилка, подвижная часть технологического оборудования, лебедка для кран-балки и другие. Это категорически запрещается делать, в процессе эксплуатации жилы часто перегибаются и отламываются в местах соединений. Для этих целей применяются только гибкие многожильные провода желательно в двойной резиновой изоляции.

  • При прокладке ПУВ через стены в качестве розеточных и осветительных сетей его надо пропускать через пластиковые или металлические трубы;
  • Иногда не опытные монтажники разматывают провода с наружной стороны бухты, это периодически требует поднимать и переворачивать бухту, в конечном итоге провод путается. Конец провода надо извлекать из внутренней части бухты и последовательно вытаскивать, от будет равномерно выходить кольцами не путаясь.

Есть специальные приспособления, на которые одевается бухта и разматывается провод

Производители провода данной модели

ЗАО ЭЛКАб – выпускает провода видов:

  • ПВ-1;
  • ПВ-3;
  • ПВ-4.

Кабельная продукция воспроизводится с алюминиевым и медным экраном со 100% перекрытием. Все продукция имеет сертификат качества международного образца.

САРАНСККАБЕЛЬ – одно из ведущих предприятий кабельной промышленности. В 2021 году производит:

  • силовые провода гибкие с оболочкой изоляции из термоэластопласта;
  • неизолированные провода;
  • луженные;
  • для электрического оборудования;
  • бытового назначения.

Компания уже имеет большой опыт работы, а также репутацию высококачественного производителя электротоваров.

ООО «Конкорд» – компания, имеет опыт в производстве проводов из токопроводящей медной жилы. Их изделия производятся с модернизированными антипожарными параметрами:

  • ВВГнг – сниженной горючести;
  • ВВГнг-LS – сниженной пожароопасности.

Продукция предприятия имеет сертификат ISO 9001.

ООО «ЭМ-КАБЕЛЬ» – производит:

  • кабеля термостойкие неизолированные;
  • изолированные;
  • силовые;
  • с пониженным газовыделением;
  • с пониженным дымовыделением.

Сертифицированная продукция согласно ISO 9001 гарантирует качество для различного применения.

Маркировка

ПУГВ маркируются производителем нанесением обозначений на ПВХ оболочку беспрерывной цепочкой. Это делается для того, чтобы минимальный отрезок провода длиной до 1 метра был с полноценным обозначением марки изделия. Маркировку наносят методом глубокой печати или горячей штамповкой.

Расстояние между повторяющимися обозначениями марки не должно превышать 500 мм. Маркируют ПУГВ с сечением жил до 6 мм2 цветными полосками или чёрточками на ПВХ изоляции.


Цветовая маркировка

К торцу барабана или самой бухте производитель крепит табличку (ярлык) с перечнем следующих данных:

  • товарный знак предприятия, выпускающего проводную продукцию;
  • марку изделия с указанием количества проводников в жиле и их сечением;
  • длины в метрах;
  • вес брутто и нетто, кг;
  • месяц и год изготовления;
  • ГОСТ;
  • отметку ОТК и знак соответствия в сертификате;
  • в ярлыке барабана указывают количество кабелей, их длину в метрах, надписи чередуются, разделённые знаком «+», начиная с верхней намотки.

Обратите внимание! Провод ПВ 3 последнее время маркируют буквами ПУГВ. Аббревиатура означает, что это провод установочный, гибкий с виниловой оболочкой

Отчего возникла двойственность названия провода? Ответ довольно прост. Наименование ПВ 3 упоминается ГОСТом 6323-79, который давно утратил своё действие. В новом нормативном документе (ГОСТ 53768-2010) этот же ПВ 3 теперь стал называться ПУГВ.

Предлагаемые аналоги провода


Изображение небронированного защитного провода ВВГнг с защитными жилами в поливинилхлоридной оболочке Приставка «нг», обозначает, что в случае короткого замыкания возгорание будет происходить только на одной жиле, не переходя на всю площадь сечения. К его достоинствам относятся:

  1. вариации конфигураций;
  2. разнообразные геометрии поперечного сечения.

Недостатки: конструкция не рассчитана на чрезмерное растяжение. Такие виды производит «МАРПОСАДКАБЕЛЬ».

Изображения электрического кабеля NYM, производимого по немецкому стандарту DIN 572250 Провод NYM. Отличительной его особенностью является использование немецких стандартов производства.

Кабель применяется на высотных конструкциях, при условии, что на него не будет воздействовать прямые солнечные лучи.

Состоит из медных жил и невоспламеняющейся изоляционной оболочки. Его достоинства:

  1. гибкость;
  2. малая степень дымовыделения;
  3. высокая пожароопасность.

Недостатки: не применяется под открытым солнцем. Кабеля данного вида производит .

Плоский провод ПУНП. Основная особенность – дешевизна по сравнению с другими моделями.


Изображение провода плоского установочного представленного в виде 3х жил с разными расцветками Такие проводники применяют исключительно плоскими в световых и силовых сетях. Данная разновидность предлагается 2-мя либо с 3-мя медными жилами. Зачастую применяется для установки электропроводки в бытовых условиях. Достоинства: используется в открытых проводках.

Недостатки:

  1. материалы не высокого качества;
  2. мгновенная потеря своих свойств при нагревании.

Внешний вид одножильного медного кабеля с ПВ – изоляцией в разных цветовых вариациях Одножильный кабель ПВ1. Встречаются многопроволочные и однопроволочные разновидности.

Одножильный кабель применяется в системах уравнения потенциалов. Для установки в электрические щитки используются модели с большим количеством жил, являющиеся более дорогими разновидностями. Достоинства: гибкая оболочка у моделей с 2-мя и более жилами.

Недостатки:

  1. одножильные кабеля менее гибкие;
  2. многожильные кабеля обладают большей стоимостью.

Предложен большой выбор проводов ПВ-1 в ООО «КабельТрансСервис».

Производители провода ПВ-3 1×6

ПВ3 производят только в России, импортными могут быть аналоги. Ниже представлены основные поставщики продукции на рынок.

ООО «Биконнект (Стинкаб)»

«Стинкаб» — достаточно молодой производитель кабельной продукции. Но может именно поэтому и стоит выбрать его, ведь компания за столь короткий срок успела себя зарекомендовать. Офис завода находится в Москве, склады с продукцией расположены в г. Климовск.

Обратите внимание! При крупном заказе есть возможность забрать кабель самовывозом

ЗАО «ЭнергоМаксимум»

В отличии от предыдущей фирмы это поставщик, который работает с крупнейшими отечественными заводами-производителями кабельной продукции. Компания имеет достаточно длинную историю и сложившиеся традиции качества. Поставщик позиционирует себя как крупнейшая фирма в Приволжье.

Важно! При работе с фирмой нужно обратить внимание на отсутствие наименования ПВ3. Компания работает с наименованиями по актуализированному ГОСТу за 2010 г., поэтому материал здесь проходит под маркировкой ПуГВ

ООО «Элком-Элетро»

Это настоящий гигант в области дистрибуции кабельной продукции. Как и ЗАО «ЭнергоМаксимум», компания занимается только продажей кабелей. Фирма присутствует на рынке с 1992 г., имеет удобный сайт и огромное число наименований. ПВ3 так же присутствует, как и остальные позиции маркировки ПВ с поправкой на новое наименование.


Сечение кабелей ПВ

Не стоит бросать идею использовать ПВ3 сразу после прочтения перечня ограничений и недостатков. Кабель прекрасно исполняет свою роль — гибкого одножильного проводника автоматики и контуров заземления. Идеальных кабелей не существует, а если они и есть, то стоят заоблачных денег. Кабель для заземления ПВ3 1×6 дешевый и прекрасно подходит для своей сферы использования.

Вам это будет интересно Особенности многожильного провода

Доступные методы контроля качества провода ПуГВ

Приведены методы контроля, которые, не являясь строго соответствующими ГОСТ, позволяют сделать предварительные выводы о качестве провода, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии провода ГОСТ может быть сделано только после проведения испытаний провода в специализированной лаборатории по строгим методикам и в объемах, указанных в ГОСТ.

Визуальный осмотр. Могут быть проверены: маркировка, число проволок в жиле, расцветка и целостность изоляции.

Измерение конструкционных размеров. Могут быть проверены с помощью подходящих измерительных инструментов толщина изоляции и наружный диаметр. Измерение диаметра проволоки dпр и расчет сечения жилы по формуле 0,785dпр2N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил. Может быть проведено на готовом проводе омметром с подходящим пределом измерения (при небольшом сечении и нормальной длине провода в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км

Особое внимание следует уделять хорошему контакту с измерительными проводами

Технические характеристики

Гибкость является важной отличительной особенностью кабеля этого типа, радиус изгиба измеряется во внешних диаметрах. Таким образом, радиус изгиба ПуГВ составляет десять и более диаметров

Прочие механические характеристики:

  • рабочие температуры — от –50 до +65 градусов по Цельсию, прокладка должна выполняться в значительно менее суровых условиях, приблизительно от –15 до +30 градусов;
  • способен выдерживать существенные механические повреждения и удары;
  • масса провода рассчитывается в зависимости от сечения или диаметра, как показано на таблице ниже;

  • срок службы – пятнадцать лет.

Проводка этого типа выдерживает напряжение с переменным током от 450 до 750 вольт, имеющее частоту в 400 Гц или постоянный ток в 1000 вольт. Выдерживает влажность окружающей среды до 98%.

Провод для заземления ПВ 3 — сертификат ГОСТ

Маркировка и конструкция

Расшифровка маркировки:

  • П – Провод (жила из меди)
  • В – Изоляция из поливинилхлоридного (ПВХ) пластиката
  • 3 – Класс гибкости токопроводящей жилы

Конструкция:

  • Медный токопроводящий проводник, однопроволочная или многопроволочная (возможно изготовление с медной луженой жилой) круглой формы класс 3,4 и 5 ГОСТ 22483
  • Изоляция изготовлена из поливинилхлоридного пластиката с цветовой маркировкой – желтый, белый, синий, коричневый, зеленый, черный, красный

Сфера применения

Провод силовой ПВ 3 предназначен для электрических установок и механизмов при стационарной прокладке в силовых и осветительных сетях на напряжение номиналом до 450 Вольт (U0/U=450/750 V), частотой не более 400 Герц или постоянное напряжение номиналом до 1 000 Вольт. Кроме этого он применяется при монтаже машинных установок, механизмов, станков и электрооборудования.

Провода данной марки используются как встроенные элементы внутри изделий, в которых исключается скапливание конденсата внутри конструкции. Имеет высокий класс гибкости, и прокладывается при необходимости изгибов при ведении электрических цепей.

Условия эксплуатации

Эксплуатация провода возможна в сухих, не скапливающих влагу внутри себя, частично вентилируемых приборах и механизмах.

По климатическим условиям эксплуатации, они должны прокладываться и работать в помещениях или под навесом, где колебания влажности воздуха и температурный режим не сильно отличаются от возможных колебаний во внешней окружающей среде, а также имеется свободный доступ воздуха. В связи с этими условиями он используется также в палатках, прицепах, кузовах, металлических помещениях с отсутствием теплоизоляции.

Провод ПВ 3 технические характеристики

Провод повышенной гибкости ПВ 3 может эксплуатироваться при температуре окружающей среды от -50 до +70 градусов по Цельсию. Медный проводник выдерживает длительно допустимый нагрев в пределах до +70 градусов по Цельсию.

Данная марка провода не распространяет горение при одиночной прокладке, при необходимости ведения группами кабелей необходима негорючая прокладка или огнеупорное покрытие оболочки специализированной краской. Монтаж осуществляется при температуре воздуха не ниже -15 градусов по Цельсию. Срок службы проводов этой классификации составляет пятнадцать лет, гарантия не менее двух лет.

АПВ – провод с алюминиевой жилой, поливинилхлоридной изоляцией

ПВ – провод с медной жилой с поливинилхлоридной изоляцией различного класса гибкости

ПВ1 – медный проводник, поливинилхлоридная (ПВХ) изоляция, класс гибкости 1

ПВС – соединительный провод с поливинилхлоридной (ПВХ) изоляцией и медным проводником

ПВСн – провод соединительный, ПВХ изоляция, медная жила, не используется для армирования арматурой

ПуВ – установочный провод с ПВХ изоляцией и медной жилой

ПуВнг (А) LS – провод установочный, с негорючей поливинилхлоридной изоляцией, с низким газодымовыделением

ПуГВ – установочный гибкий провод, изоляция из ПВХ пластиката, жила из меди

ПуГВнг (А) LS – провод установочный гибкий, с негорючей поливинилхлоридной (ПВХ) изоляцией, с низким газодымовыделением

ШВВП – медный проводник, плоский шнур с поливинилхлоридной оболочкой и изоляцией

Как выбрать провод марки ПВ-3

Прежде чем выставить на продажу кабельную продукцию, производители проводят различные исследования. Изначально определяются механические или электрические свойства проводника. Кроме этого, специалисты оценивают состояние изделия. То есть можно ли его применять для дальнейших электромонтажных работ.

Вам это будет интересно Описание кабеля АСБ


Выбор изделия

При приемке каждый по отдельности провод проходит различные испытания. Изначально ведётся проверка устройства, определяется размер. Определяется электрическое сопротивление токопроводящей жилы, а также изоляция. Далее проверяются маркировка, упаковка, прочность расцветки.

Как правило, периодические испытания провод должен проходить регулярно. К следующему этапу проверки относится определение сопротивления токопроходимости. Не менее важным фактором являются стойкость изгиба и удар при температуре −15 ⁰С, прочность конструкции и удлинение на разрыв. Специалисты проводят испытания на потерю массы, тепловой удар, термическую стабильность, а также перепады температуры.

Обратите внимание! Все этапы проверки проводятся в соответствии с нормами ГОСТ 44295, а также другими нормативными актами. Для каждого изделия действуют определённые технические стандарты, которые нужно соблюдать

Прежде чем купить провод для электромонтажных работ, необходимо обратить внимание на размер изделия, заявленный продавцом. Кроме этого, нужно учесть вес проводника

Для выявления точных результатов можно воспользоваться штангенциркулем. При помощи данного инструмента потребителю удастся замерить диаметр проводника.

Кроме этого, можно замерить сопротивление токопроходимости провода. Получить верные данные можно при помощи обычного мультиметра. Проводить замер изделия нужно строго определённой длины.

Вместо вышеописанных действий необходимо лишь замерить толщину изоляции и проверить, насколько просто она снимается. Для этого потребуется применить штангенциркуль.

Инструкция по выбору кабеля

Выбор материала. Самые распространенными являются медь и алюминий. Медь обладает лучшей проводимостью, а также не подвергается коррозии. Алюминий мягкий материал, в сильных изгибах кабелей происходит быстрый излом. При соприкосновении с воздухом алюминий быстро окисляется, на поверхности образуется окисная плена. Такая пленка плохо пропускает токовый сигнал, и обеспечивает ненадежный контакт.

Размер сечения. Определяющий параметр сечения – диаметр (d). При малых величинах тока медную жилу используют диаметром более 1мм2, алюминиевую – 2 мм2. При работе с большими величинами тока, диаметр выбирается исходя из мощности сети. Подбор диаметра, производится согласно табл. 3, учитывая прокладку кабеля через трубу либо открыто.

Таблица 4. Выбор размера кабеля при различных видах монтажей кабеля

Выборки марки. Маркировка характеризует свойство кабеля, а именно:

  • материал жил, проводящих ток;
  • уровень гибкости;
  • изоляцию.

Используют следующие обозначения:

  1. Первый символ –материал жилы, если данный символ отсутствует, значит жила – из меди.
  2. Второй символ – провод;
  3. Третий указывает на изоляционный материал.

Провод ПВ расшифровка и применение

Шнур ПВ представляет собой медный проводник для передачи электричества на расстояния от источника до получателя. Он защищен специальным слоем – изоляцией, сделанной из поливинилхлорида. Его используют для подключения электрических приборов и механизмов, а также для заземления осветительных путей.

Согласно общепринятым нормам, аббревиатура ПВ обозначает следующее:

Буква П — означает провод. Также возможно обозначение К – кабель.Буква В сообщает о том, что изоляционный слой состоит из поливинилхлорида или винила.

Если перед ПВ отсутствует буква А, то это свидетельствует о том, что в качестве токопроводящего элемента используются медные жилы.

Как правило, после аббревиатуры ПВ указывается цифра от 1 до 6, каждая из которых отвечает за класс гибкости провода. Запомните — первый класс является наименее гибким, а вот шестой самый гибкий из всех представленных видов. Уровень гибкости напрямую зависит от конструкции самого провода и его характерных особенностей.

ПВ провода весьма устойчивы к механическим повреждениям, поражению плесенью и довольно износостойкие по своим параметрам. Особенностью данной продукции является самозатухающаяся изоляция, обеспечивающая защиту провода от перегрева.

Провод ПВ применяется в следующих случаях:

  • для присоединения электрических приборов к источнику тока;
  • для заземления стационарных и силовых осветительных сетей;
  • для подключения электрических аппаратов и устройств.

Рассмотрим каждый из видов кабелей: их особенности и сферу применения.

Производственные марки кабеля

Медные кабеля, имеют разновидности:

  • ПВ-3 х 2,5;
  • ПВ-3 х 1,5;
  • ПВ-3 х 0,75.

Выполняются с одной жилой, выполненной из меди. Имеет высокие коэффициенты прочности и гибкости. Многопроволочное строение жилы – гарантия длительно срока службы и хорошая токовая проводимость.

Изображение кабеля ПВ-3. Условные обозначения: 1 – жила токопроводящая, 2 – оболочка изоляции

Провода указанных моделей применяются в промышленном и бытовом монтаже. Они не нагреваются под воздействием тока. Также часто применяются модели:

  • ПВ 3 16;
  • ПВ 3 10.

Представленные модели имеет высокую прочность, лучшую проводимость и большую вариацию размеров поперечного сечения. Обзор цен по городам Российской Федерации указаны в таблице.

Таблица 2. Цены по регионам РФ:

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
