Как рассчитать стропильную систему крыши

Расчет нагрузки на стропила

Проводя расчет стропил крыши самостоятельно, рекомендуется принимать увеличенные параметры, благодаря чему можно иметь определенный запас прочности кровли. Конечно, при этом увеличиться расход стройматериалов, однако, вопросы безопасности дома все же стоит выносить на первое место

Итак, первым делом стоит брать во внимание все возможные нагрузки, которые будут воздействовать на кровельную конструкцию. В частности, к таким нагрузкам можно отнести снеговые и ветровые нагрузки

Также при расчете нагрузки на стропильную систему стоит учитывать довольно много особенностей. Включая такие факторы, как:

  • вес кровельного материала;
  • вес обрешетки;
  • вес утеплителя, гидро- и пароизоляции;
  • вес стропильной системы.

Только рассчитав каждый пункт, можно сделать расчет стропильной системы. Например, формула для расчета снеговой нагрузки будет выглядеть следующим образом:

S = Sрасч.·μ,где S – это искомый параметр, Sрасч. – значение веса снега на 1 кв.м, которое следует брать из действующих на определенной территории СНиПов, а μ – коэффициент, рассчитанный из угла наклона крыши. Для расчета ветровой нагрузки, также можно воспользоваться формулой:

Wm = Wo·k·c,где Wo – это нормативный параметр ветрового давления, определяемый по СНиПам, действующим в регионе, k – это коэффициент, ветрового давления, зависящий от высоты крыши над землей и с – это аэродинамический коэффициент, который зависит от формы кровли. Зная все исходные величины сделать расчеты не составит труда. Однако, сегодня совсем не обязательно все необходимые измерения и расчеты производить в ручном режиме. Ведь для этих целей созданы специальные программы, например, программа для расчета стропильной системы или программа расчета стропил и ферм. К таким программам можно отнести:

  • Stropila;
  • AutoCAD;
  • Аркон;
  • Онлайн сервисы расчета (строительные калькуляторы).

Каков принцип работ такого ПО? Он довольно прост, необходимо ввести все параметры из СНиПов или плана строения в соответствующие окна или строки, после чего нажать кнопку «рассчитать» и программа выдаст результат. Как правило, данные ресурсы включают в себя все необходимые расчеты, то есть ветровую и снеговую нагрузку, а также расчет суммарной нагрузки, расчет распределенной нагрузки, расчёт стропильной системы и так далее. Также в программах имеются карты со значением ветрового давления и веса снегового покрова во всех регионах. Сделать вычисления в подобных приложениях смогут даже не подготовленные пользователи, при этом все параметры будут наиболее точными. Кроме того, следует иметь в виду, что определенные параметры являются постоянными и их можно узнать в инструкциях к стройматериалам либо в интернете.

Нагрузка от кровли

На силовую конструкцию крыши существенное влияние оказывает ее собственный вес. И в данном пункте подробно рассмотрено влияние на нагрузку от кровли таких постоянных составляющих, как кровельный материал, теплоизоляционный слой и внутренняя отделка.

Для покрытия скатных крыш могут применяться следующие материалы:

  • Металлочерепица.
  • Керамическая черепица.
  • Цементно-песчаная черепица.
  • Мягкая битумная черепица.
  • Оцинкованная сталь с фальцами.
  • Волнистые асбестоцементные листы (шифер).
  • Волнистые битумные листы (ондулин).
  • Гонт (дранка).

У каждого вида кровельного материала свой вес из расчета на квадратный метр. С учетом веса и конструкционных особенностей материала подбирается оптимальный и допустимый угол наклона крыши.

Чем плотнее материал и герметичнее способ его укладки, тем меньше может быть уклон крыши и наоборот — чем мельче размеры (например черепица), тем круче должна быть крыша. Также существует зависимость, в которой с увеличением веса кровли увеличивается и угол наклона стропильной системы.

Рассмотрим рекомендуемые уклоны скатных крыш в зависимости от массы кровельного материала:

Кровельный материалУклон крышиМасса 1 м²⁄кг
Асбестоцементный волнистый шифер толщиной до 5 ммот 1 : 10 до 1 : 210 — 11
Асбестоцементный волнистый шифер толщиной свыше 5 ммот 1 : 5 до 1 : 111 — 13
Волнистые битумные листы (ондулин)от 1 : 10 и более4
Мягкая битумная черепицаот 1 : 10 и более8 — 15
Оцинкованная сталь с одинарными фальцамиот 1 : 4 и более3 — 6,5
Оцинкованная сталь с двойными фальцамиот 1 : 5 и более3 — 6,5
Керамическая черепицаот 1 : 5 до 1 : 0,550 — 60
Цементная черепицаот 1 : 5 до 1 : 0,545 — 70
Металлочерепицаот 1 : 5 и более3,6 — 5,5

Угол ската крыши может выражаться как в градусах, так и в процентах и дробью (отношение высоты крыши к пролету). Измерить угол ската смонтированной крыши можно при помощи специального инструмента (уклономер, транспортир, строительные уровни с поворотными линейками, лазерные измерители). Когда же речь идет о создании новой кровли, то для определения и задания нужного уклона удобно пользоваться дробным отношением высоты конька к длине пролета.

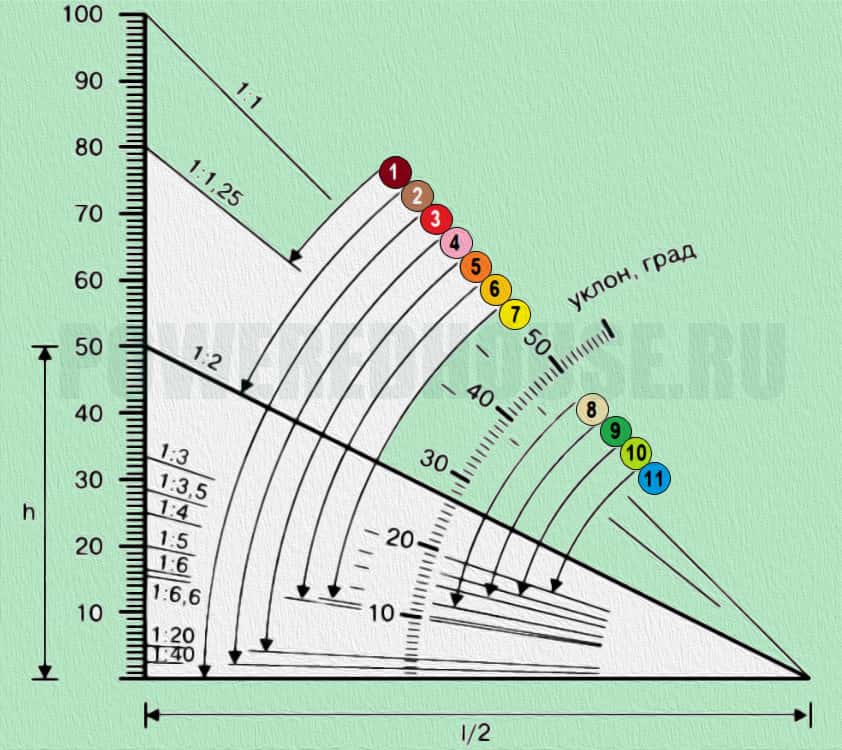

Следующая схема с указанием кровельных материалов наглядно показывает уклон крыши как в градусах, так и в отношении высоты к пролету:

1) Стружка, гонт, щепа.
2) Черепица, асбестоцементные и битумные плитки, сланцевые плитки.
3) Рулонные материалы четырехслойных кровель с защитным слоем гравия, втопленного в горячую мастику, а также лотки ендов таких же кровель.
4) Рулонные материалы трехслойных кровель с защитным слоем гравия, втопленного в горячую мастику.
5) Рулонные материалы трехслойных кровель без защитного слоя.
6) Рулонные материалы для двухслойных кровель, наклеиваемые на горячих и холодных мастиках, металлочерепица.
7) Волнистые асбестоцементные листы унифицированного профиля.
8) Черепица.
9) Асбестоцементные листы усиленного профиля.
10) Листовая сталь.
11) Асбестоцементные листы обыкновенного профиля.
h — высота конька.
l ⁄ 2 — расстояние по горизонтали (проекция) от конька до карнизного свеса.

Если помещения под крышей планируется делать жилыми, то в состав кровельного пирога добавляется слой утеплителя. И нагрузка от утеплителя рассчитываются исходя из его толщины и удельного веса.

Таблица удельного веса разных видов утеплителя:

Вид утеплителяПоказатели удельного веса (плотности), кг ⁄ м³
минимальныймаксимальный
Минеральная вата50200
Пенопласт100150
Экструдированный пенополистирол2860
Пеноизол1010
Вспененный полиэтилен2460
Пеностекло100400

Нагрузку оказывает и отделка внутренней части мансардной крыши. В зависимости от применяемого материала (гипсокартон, фанера, вагонка) меняется и вес обшивки, воздействующей на стропильную систему.

Для расчета нагрузки от обшивки внутренней части кровельного пирога необходимо объемный вес используемого материала умножить на его толщину. В качестве примера рассмотрим обшивку крыши изнутри влагостойкими гипсокартонными листами толщиной 12,5 мм (0,0125 м). Объемный вес гипсокартона 850 кг ⁄ м³ умножаем на 0,0125 м и получаем значение 10,6 кг ⁄ м².

Расчет односкатной и двускатной конструкции

Высота конструкции вычисляется по формуле: ширину здания надо разделить на 2 и умножить на тангенс угла наклона.

Односкатная крыша — самый легкий вариант, поэтому ее расчет и возведение не требуют большого опыта строительных работ. Для того, чтобы получить высоту односкатной кровли, нужно измерить ширину здания в сантиметрах. Затем полученное число разделить на вторую цифру показателя оптимального уклона кровли. Так, если рекомендуется соотношение 1:5, то ширину здания нужно делить на 5. В результате получится число, которое показывает высоту односкатной крыши.

Чтобы рассчитать высоту крыши с двумя скатами, сначала нужно определить угол уклона. Чаще всего он составляет 30-50°. Меньший угол приведет к тому, что на поверхности будет скапливаться снег, что увеличит нагрузку на стропильную систему. Если уклон будет больше 50°, то усилится ветровая нагрузка.

Вычислить высоту конструкции можно по формуле: ширину здания разделить на 2 и умножить на тангенс угла наклона. Например, нужно определить высоту кровли дома шириной 8 м. Крыша двускатная, ее угол наклона — 35°. Коэффициент высоты (тангенс 35) равен 0,7. По формуле, ширину дома нужно разделить на 2 и умножить на коэффициент 0,7. В результате высота будет равна 2,8 м.

Как рассчитать длину стропил вальмовой крыши

Несмотря на разнообразие типов крыш, их конструкция состоит из одних и тех же элементов стропильной системы. Для крыш вальмового типа:

  1. Коньковая опорная балка или коньковый брус — является несущим элементом конструкции кровли вальмового типа. К нему выполняется крепление диагональных стропил. Длина бруса рассчитывается по формуле: Lконька = L — D, где L и D равны длине и ширине сторон здания.
  2. Центральное стропило — брус, который располагается по краю стропильной системы и формирует угол наклона фронтонного ската крыши. Верхним краем упирается в коньковый брус. Длина центральных стропил рассчитывается по формуле: Lцентр.стропил = h2 + d2, где h — высота конька, а d — расстояние от торца конька до стены.

  3. Промежуточные или рядовые стропила — образуют поверхность трапециевидного ската. Устанавливаются согласно рассчитанному шагу. Длина рядовых стропил рассчитывается по аналогичной формуле для центральных стропил.
  4. Диагональные стропила (боковые, рёбра, накосные или угловые стропила) — стропильный брус, который верхним краем упирается в торец конька, а нижней частью — в угол дома. Диагональные стропила обуславливают форму скатов кровли. Длина диагональных стропил рассчитывается по формуле: Lдиаг. стропил=√(L2+d2), где L — длина центрального стропила, а d — расстояние от нижней части стропильного бруса до угла дома.

  5. Нарожники или короткие стропила — короткий стропильный брус, который верхним концом монтируется к диагональному стропилу и формирует угловую часть трапециевидного ската. Длина нарожников рассчитывается по следующим формулам:
    • первый нарожник L1 = 2L/3, где L — длина промежуточного стропила;
    • следующий нарожник L2 = L/3, где L — длина промежуточного стропила.
  6. Расчёт необходимого удлинения стропил для образования свеса карниза выполняется по формуле DL = k/cosα, где k — расстояние от края свеса карниза до стены, cosα – косинус угла наклона кровли.
  7. Угол наклона рядовых стропил определяется по формуле Β = 9о — α, где α – угол наклона ската кровли.

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

  • Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
  • Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
  • Для профнастила угол может быть не меньше, чем 12 градусов;
  • Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
  • Для материалов рулонного типа , вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула:

tg β = Нк / (Lосн/2) = 2/3 = 0,667

Скаты крыши:

Площадь крыши:

Описание

Данный конструктор скатов является онлайн калькулятором для расчёта площади крыши из произвольного набора скатов соответствующих заданным геометрическим фигурам.

Чтобы посчитать площадь крыши, необходимо добавить в набор нужное количество подходящих фигур (скатов), ввести необходимые размеры и нажать кнопку «Посчитать». Приложение посчитает и выведет общую площадь крыши (добавленных скатов), а так же площадь каждого из скатов по отдельности.

Добавление скатов

Чтобы добавить скат в набор скатов крыши, выберите геометрическую фигуру которой он соответствует просто кликнув правой кнопкой мыши. Скат будет добавлен в набор в виде блока с полями для ввода размеров.

Для ряда геометрических фигур будут предложены дополнительные варианты в всплывающем окне.

Если вы добавили ненужный скат, то его можно удалить. Для этого наведите курсор мышки на блок ската который нужно удалить, в правом верхнем углу появится кнопка удаления — просто нажмите на неё и скат будет удалён из набора.

Вычисления элементов кровли

Основные части любой крыши:

  • стропила;
  • обрешетка;
  • кровельный материал.

При вычислениях каждый из элементов требует особого внимания.

Стропила

Стропилами называют несущие элементы крыши, на которые приходится основная нагрузка

Важно правильно подобрать размеры, толщину материала, чтобы стропила не начали прогибаться либо деформироваться

Стандартным вариантом считается сосновая обрезная доска размерами 50 на 150 мм. Эта порода древесины стоит дешево, мало впитывает влагу. Для монтажа нужно использовать только высушенный пиломатериал.

Влажные доски со временем начнут рассыхаться, их может повести из-за чего нарушиться геометрия всей кровельной конструкции.

Оптимальный шаг крепежа стропил составляет 60-70 см.

Рекомендуемые размеры стропил для разных кровельных материалов:

  • Рубероид. Брус сечением 40*40 мм. Крепится с небольшим шагом.

  • Шифер. Минимальное сечение бруса от 60*60 мм. Чем больший будет шаг крепежа, тем толще нужно брать брус.
  • Профлист. Подойдет брус сечением 40*40 мм. Шаг монтажа стропил от 1 до 1,5 м.
  • Металлочерепица. Под такой тяжелый материал нужно брать мощный брус размерами от 70*70 мм.

Для расчета длины стропил нужно сложить длину ската с длиной отвеса. Для надежности провести проверку полученных результатов, воспользовавшись одним из популярных онлайн-калькуляторов.

Обрешетка

Точное количество планок для обрешетки зависит от вида кровельного материала. Шаг крепежа планок выбирается в соответствии с габаритами листов. Хорошей подсказкой в определении шага крепежа обрешетки для крыши станут нормы СНИП.

  • Под настил мягких кровельных материалов потребуется набивать сплошную обрешетку. Шаг между планками – 2-2,5 см. Чтобы рассчитать количество планок, нужно к ширине планки добавить 2 см зазора. Поделить длину крыши на полученное значение.
  • Для жестких кровельных материалов типа шифера, профнастила или металлочерепицы набивать сплошную обрешетку не нужно. Расстояние между планками может колебаться от 15 до 50 см в зависимости от типа.

Точные данные можно найти в нормативно-технической документации либо воспользоваться строительным онлайн-калькулятором, настроив его параметры на определенный тип кровельного материала.

Кровельное покрытие

Стандартной процедуры для расчета количества кровельного материала нет

Брать во внимание общую площадь крыши недостаточно

Помимо имеющейся площади важно учесть целый ряд факторов:

  • тип кровельного материала;
  • размер листа;
  • величина нахлеста (поперечного, продольного);
  • количество, размеры волны (если таковы имеются);
  • габариты свесов, козырьков.

Данные о полезной площади указываются производителем материала либо их можно найти в СНиП.

Для упрощения подсчетов стоит воспользоваться онлайн-калькулятором для односкатной крыши.

Учет климатической карты региона


Даже самые надежные материалы имеют определенный запас прочности. На стропила действуют силы различной направленности. С одной стороны, это вес всего сооружения за вычетом массы самих несущих деталей. К вертикальному давлению добавляются массы снега и рабочих, которые могут ремонтировать покрытие, устанавливать на крыше различные сооружения типа антенны, флюгера или флагштока. Здесь нужно обратиться к разделу климатических карт, которые касаются осадков.

С другой стороны, нельзя недооценивать влияние температуры на все элементы крыши. Как сильное охлаждение, так и нагрев, приводит к их деформации. Это становится причиной отклонений несущих конструкций от технологических осей, что существенно ослабляет их несущую способность. Способ решения проблемы — увеличить толщину стропил в соответствии с температурным разделом технологической карты.

Следует помнить о главной опасности для крыш большой площади — ветре. Информацию о направлении и скорости движения воздушных масс можно найти в каждом атласе, где по каждому региону есть подробная климатическая информация.

Как рассчитать вес кровельного пирога?

Схема кровельного пирога

Прежде всего, нужно подсчитать, сколько будет весить сама кровля дома.

Это необходимый расчет – стропила должны выдерживать эту постоянную нагрузку в течение длительного времени.

Произвести расчет несложно, нужно подсчитать массу одного метра квадратного каждого из слоев «пирога» кровли. Затем вес каждого слоя суммируется, а полученный результат умножается на поправочный коэффициент 1,1.

Пример расчета. Возьмем для примера кровлю, покрытую ондулином. Крыша состоит из следующих слоев:

  • Обрешетка крыши, собранная из дощечек толщиной 2,5 см. Вес метра квадратного этого слоя составляет 15 кг.
  • Утеплитель (вата минеральная) толщиной10 см, вес квадратного метра утеплителя10 кг.
  • Гидроизоляция – полимерно-битумный материал. Вес гидроизоляционного слоя –5 кг.
  • Ондулин. Вес квадратного метра этого кровельного материала составляет3 кг.

Складываем полученные значения – 15+10+5+3 =33 кг.

Умножаем на поправочный коэффициент 33×1.1=34,1 кг. Это значение является весом пирога кровли.

В большинстве случаев, при строительстве жилых домов, нагрузка не достигает значения50 кгна метр квадратный.

Таким образом, нагрузка от веса кровельного «пирога» составляет 50×1,1 = 55 кг/кв. метр

Что влияет на угол наклона стропил

Например, наклон односкатной кровли равен порядка 9–20о, и зависит от:

  • типа кровельного материала;
  • климата в регионе;
  • функциональных свойств строения.

В случае, когда у кровли имеется два, три или четыре ската, то кроме географии строительства влияние будет оказывать и назначение чердачного помещения. Когда назначение чердака будет состоять в хранении различного имущества, то большая высота не требуется, а в случае использования в качестве жилого помещения потребуется оборудование высокой крыши с большим углом наклона. Отсюда и вытекает:

  • внешний вид фасадной части дома;
  • применяемый материал кровли;
  • влияние погодных условий.

Естественно, что для местности с сильным ветром оптимальным выбором будет крыша с малым углом наклона — для снижения ветровой нагрузки на конструкцию. Это относится и к регионам с жарким климатом, где зачастую количество осадков минимально. В областях с большим количеством осадков (снег, град, дождь) требуется максимальный угол наклона кровли, который может составлять до 60о. Такая величина угла наклона минимизирует снеговую нагрузку.

Угол наклона ската любой крыши во многом зависит от особенностей климата

В итоге для правильного расчёта угла наклона кровли требуется учитывать все вышеуказанные факторы, поэтому расчёт будет вестись в диапазоне величин от 9о до 60о. Очень часто результат расчётов показывает, что идеальный угол наклона лежит в пределах от 20о до 40о. При этих значениях допускается применение почти всех типов кровельных материалов — профнастила, металлочерепицы, шифера и прочих. Но следует учесть, что каждый кровельный материал также имеет свои требования к конструкции крыш.

Не имея в распоряжении размеров стропил нельзя начать возведение крыши. Отнеситесь к данному вопросу со всей серьёзностью. Не ограничивайтесь только расчётами стропильной системы, выбором её конструкции и определением действующих нагрузок. Строительство дома является цельным проектом, в котором все взаимосвязано. Ни в коем случае не следует рассматривать по отдельности такие элементы, как фундамент, несущая конструкция стен, стропила, кровля. Качественный проект обязательно учитывает все факторы комплексно. И если планируется строительство жилья для собственных нужд, то лучшим решением станет обращение к специалистам, которые решат насущные вопросы и выполнят проектирование и строительство без ошибок.

Конструкция двухскатной кровли

Двускатная крыша

Принципиальное устройство двухскатов элементарно, и заключается в наличии у крыши двух наклонных прямоугольных плоскостей, по которым и происходит сброс атмосферных осадков, будь то снег или вода.

Эти плоскости сходятся сверху в одной горизонтальной линии, называемой “коньком”. При построении такой геометрической формы с торцов скатов неизбежно образуется два вертикальных треугольника – фронтона.

Виды двухскатов

Отличия крепления стропил

1

Классическая – наиболее распространённая конструкция. При такой компоновке крыша формируется с симметричными скатами, т.е. с одинаковой их крутизной.

В своём строительстве простой “двухскат” может формироваться двумя способами:

  • наслонная
  • висячая

Более подробно эти системы будут рассматриваться ниже.

Крыша каркасного дома

Преимуществ такой вариации налицо:

  • Простота в проектировании. С расчётами справиться практически каждый, владеющий азами математики. Существует множество готовых проектов, которые находятся в открытом доступе
  • Надёжность конструкции. Минимальное количество соединительных узлов делает её прочной и долговечной
  • Простота монтажа. Ничего “хитрого” здесь нет – элементов немного, узловые соединения элементарны, инструмент простой, крепёж доступен
  • Классический дизайн всегда в моде. К тому же при желании домовладелец легко может изменить облик дома, поменяв угол наклона скатов кровли

2

Ассиметричные формы – это необычно. Однако при нарушении симметрии нарушается баланс в распределении нагрузки, что неизбежно влечёт за собой значительное усложнение в несущем “скелете” всего конструктива. Самостоятельно рассчитать такой проект крайне сложно. В этом случае придётся воспользоваться услугами профессионалов

Асимметрия – это красиво

3

Мансардный тип кровли – ещё одна разновидность. От классической вариации она отличается тем, что скатную поверхность создают ломанной.

Конструкция её несколько сложнее, чем у классических аналогов, но также доступна для простого обывателя, который решил своими силами её спроецировать и скомпоновать.

Главное отличие от классики заключается в том, что мансардный тип сочетает обе технологии, используемые для строительства стропильных крыш.

Терминология и элементы

Варианты исполнения

Для полноценного изучения кровельной тематики без специальной терминологии не обойтись. В цели наглядности ниже представлена схема с примерами использования описываемых элементов.

Основные элементы стропильных систем

  • Маурлат – элемент практически любой кровельной конструкции. Выполняется из деревянного доски или бруса, жёстко крепится по периметру торца внешних стен постройки. Главное его предназначение – равномерно распределять нагрузку на несущие стены здания. Именно к этому элементу крепятся все стропильные ноги кровли
  • Стропила – несущий каркас для кровельного покрытия. Устанавливают их парно, соединяя между собой в верхней части, называемой коньком. Нижняя часть их, как уже упоминалась крепиться к маурлату. Выставленные с определённым шагом стропила, служат основой для обрешётки, на которой в дальнейшем будет крепиться кровельный материал

Узлы стропильной системы

Почему стропильные системы двухскатной крыши так популярны? Обзор преимуществ и ключевых отличий (Фото & Видео)

  • Ригель и (или) затяжка. Элементы усиления конструкции. Устанавливаются горизонтально, врезаются в стропильные пары, крепятся на гвозди, болтовые соединения и т.п. В случае необходимости, для придания дополнительной жёсткости дублируются два-три раза (верхний – средний – нижний)
  • Стойка или бабка – служит в роли как основной, так и дополнительной вертикальной опоры. Они устраняют прогибы каркаса
  • Прогоны – брус, одна или две сшитые доски, а также может быть и отдельная конструкция. В простых вариантах коньковый прогон пришивается к узловым соединения верхней части стропильных ног, в более сложных он подпирается бабками (вертикальными стойками), которые в свою очередь крепятся к лежню
  • Лежень – это прогонная балка, т.е. брус, лежащий по всей длине крыши. Формируется для дополнительной фиксации и усиления всей кровельного формирования. Укладываться может как на несущую перегородку здания, так и лишь на внешние стены (в двух местах)
  • Подкосы – усиливающая деталь. Применяют в случаях, когда стропильные ноги обладают повышенной длинной, когда есть необходимость дополнительно усилить и исключить их прогиб. Чем сложнее крыша, тем больше этих деталей может потребоваться

Многолетние цветы (ТОП-50 видов): садовый каталог для дачи с фото и названиями | Видео + Отзывы

Принцип расчета

Расчет нагрузок на стропильные системы. Расчет стропильной конструкции и расположение элементов осуществляется путем разработки планов, схем кровли.

Задавшись целью правильно посчитать длину стропильной ноги, осознайте, что почти вся крыша – это система треугольников, независимо от конфигурации ферм. Поэтому определить длину досок, необходимых для конструкции, не составит особого труда. Какого сечения выбрать брус или количество ног – другое дело. Ориентиром для правильности этих расчетов может стать таблица стандартов, где можно увидеть соответствие между длиной, сечением и шагом установки ног.

Например, сечение стропил для скатной крыши может варьироваться от 40*150 мм до 100*250 мм. Чем реже шаг установки, тем больше длина стропильной ноги, значит, суммарная нагрузка на нее возрастает, как следствие – сечение стропил должно быть больше. Значение в этих расчетах имеет все: из какого дерева брус вы используете, как была просушена древесина, где находится строение, каким нагрузкам будет подвергаться. Не пренебрегайте никакими факторами. Подробный пример расчета стропил можно найти в СНиПах по проектированию строений.

Калькулятор расчёта высоты конька стропильной системы

В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.


Калькулятор расчёта высоты конька стропильной системы

Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого. Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы. Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.

Пояснения по проведению расчетов.

Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.

Цены на крепления для стропил

крепления для стропил


Характерные примеры для расчета высоты конька для различных стропильных систем

1 – односкатная система.

2 – простая двускатная система.

3 – вальмовая система.

4 – шатровая система.

В любом из представленных случаев определяющими величинами будут являться:

Угол крутизны ската

Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете.
Ширина здания. Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.

Калькулятор позволит решить и «прямую», и «обратную» задачи:

  • По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
  • По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.

После того как будет рассчитана высота расположения конька (или конькового узла – для шатровой крыши), можно перейти к вычислению длины стропильных ног – для этого имеется специальный калькулятор.

Расчет ветровой нагрузки

Карта ветровых нагрузок

Для вычисления расчетного значения средней ветровой нагрузки на определенной высоте над уровнем земли используется следующая формула:

W=Wo*k

Где Wo – установленное нормативами значение нагрузки ветра, принимаемое из таблицы согласно ветрового района;

k — учитывающий изменение давления ветра в зависимости от высоты коэффициент, выбираемый из таблицы, в зависимости от того, в какой местности ведется строительство:

  1. В столбце «А» указываются значения коэффициента для таких местностей, как открытые побережья водохранилищ, озер и морей, тундры, степи, лесостепи и пустыни;
  2. Столбец «В» включает значения для городских районов, лесных массивов и прочих местностей, покрытых равномерно препятствиями, высота которых превышает 10 метров.

Расчет массы кровельного пирога

Перед тем как провести расчет длины стропильной ноги, потребуется вычислить массу кровельного пирога. Для этого нужно будет взять простую формулу, по которой нужно плюсовать массы одного квадратного метра всех слоев кровельных материалов, а результат умножить на 1,1 – коэффициент коррекции, который улучшит надежность конструкции на 10 %.

Получается, что обычный расчет массы кровли можно выразить так: (масса 1 м2 обрешетки + масса 1м2 кровельного материала + масса 1 м2 гидроизоляционного покрытия + масса 1 м2 слоя утеплителя) × 1,1 = масса кровельного пирога, в которую входит коэффициент коррекции. Если планируется укладывать один из распространенных кровельных покрытий, то нагрузка на стропильную систему не выйдет за пределы 50 кг/м2.

Программы для проектирования и расчета стропильных систем

Из всего выше сказанного и перечисленного можно сделать вывод, что проектирование крыши и конструкция любой стропильной системы включает в себя массу сложной работы, требующей определенного опыта, знаний. Такими работами должны заниматься только опытные мастера.

Что касается проектирования крыши, то сегодня разработаны специальные программы, которые доступны каждому. Эти компьютерные программы помогут разработать проекты любых строительных элементов. Такая программа расчёта стропильной системы может помочь произвести быстрый и правильный расчет стропильной системы двухскатной крыши (подробнее: “Как сделать расчет кровли двухскатной крыши”). Если необходимо произвести расчет стропильных ног кирпичного, деревянного дома, то эта программа отлично поможет каждому проектировщику.

Как рассчитать стропильную систему с помощью компьютерной программы, детальная видеоинструкция:

Одной из самых известных и понятных программ в этом плане считается программа Аркон. Она поможет с расчетами не только профессионалам, но и новичкам.

Какие стропила лучше

Двухскатные крыши могут оснащаться двумя видами стропил:

  1. Висячие. Эта стропильная система предусматривает использование в качестве опоры только боковых стен здания: такие стропила как-бы висят. С точки зрения архитектурных нормативов такое положение вещей считается неправильным, так как крыша начинает оказывать на стены распирающую нагрузку. Как результат, появляется реальная угроза их деформации и перекоса. Чтобы гармонично распределить эти нагрузки, приходится применять дополнительные страховочные элементы в виде затяжек, бобок и укосов.
    Что касается преимуществ висячих стропил, то прежде всего стоит сказать о простоте их установки, так как сложные узлы и элементы здесь отсутствуют. Стропильная система данного типа отличатся высокой степенью жесткости. Однако в регионах с сильными ветрами висячие стропила лучше не использовать.
  2. Наслонные. Внутри этой системы имеется внутренняя опорная перегородка, установленная строго по центру здания в продольном направлении. Она служит упором для всей кровельной конструкции и является обязательным элементом для массивных тяжелых крыш.

Требования к качеству материала

Проект кровли для расчета количества деревянных стропил

Если осуществляется расчет деревянных стропил, то помимо таких параметров, как длина и сечение, нужно учитывать и качество строительного материала.

Стропила для крыши своими руками изготавливают из древесины лиственных и хвойных пород.

Основные требования к материалу изложены в ГОСТ 2695-83 и ГОСТ 8486-86. Среди них:

  • Допускает наличие сучков в количестве не более трех на метровый участок, размер сучков не должен превышать30 мм.
  • Допускается наличие несквозных трещин, не превышающих ½ длины;
  • Влажность пиломатериала не должна быть выше 18% при измерении влагометром.

При приобретении материала, из которого планируется монтировать стропильные системы – снип предписывает проведение проверки документа о качестве, в котором указаны:

  • Данные о производителе;
  • Номер стандарта и название изделия;
  • Размер изделия, влажность и использованная порода древесины;
  • Количество отдельных элементов в упаковке;
  • Дата выпуска данной партии.

Поскольку дерево материал натуральный, оно требует проведение предмонтажной подготовки. Эта подготовка планируется на стадии, когда проектируется стропильная система – снип предусматривает проведение защитных и конструктивных мероприятий.

К защитным  мероприятиям относят:

  • Обработку древесины антисептиками для предотвращения преждевременного загнивания;
  • Обработку древесины антипиреновыми пропитками для защиты от возгорания;
  • Обработку биозащитными составами для защиты от насекомых-вредителей

К конструктивным мероприятиям можно отнести:

  • Установка гидроизоляционных прокладок в месте соприкосновения кирпича и деревянных конструкций;
  • Создание гидроизоляционного слоя под кровельным материалом и пароизоляционного – со стороны помещений перед слоем утеплителя;
  • Оборудование вентиляции подкровельного пространства.

При соблюдении все требований технологии стропильная система деревянного дома приобретет более высокие прочностные качества, и конструкция крыши прослужит долго, не требуя проведения ремонта.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
