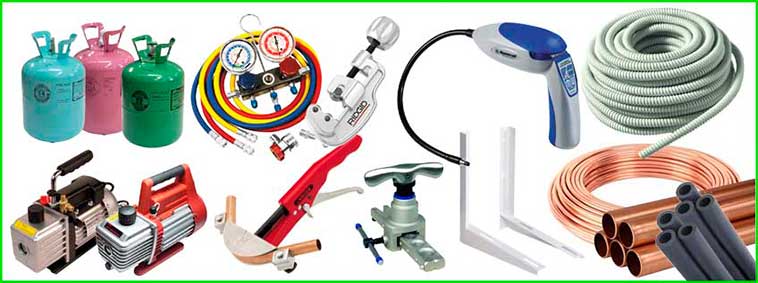

Инструмент для монтажа кондиционеров и расходные материалы

Перечень расходных материалов для обслуживания кондиционеров

К ним относятся:

  • средства дезинфекции, антибактериальные средства;
  • фреоновые масла;
  • воздушные фильтры.

Техническое обслуживание климатического оборудования сводится к регулярному осмотру внутреннего, внешнего блоков на предмет механического повреждения, неисправностей в работе, устранении неполадок. Лучше всего эти работы доверить специальным фирмам. Но некоторые работы можно проводить самостоятельно.

Очистка, при необходимости замена, воздушных фильтров должна производиться периодически один раз в 1-3 месяца в зависимости от состояния воздуха внутри квартиры. Фильтры промываются под проточной водой, высушиваются на солнце (желательно).

Антибактериальная очистка, дезинфекция проводятся два раза в год, весной и осенью с помощью специальных средств. Внутренний блок разбирается, снимается лицевая панель, фильтры. Теплообменник, вентиляторы очищаются средством согласно инструкции на упаковке. Затем промываются по возможности. Снятые детали устанавливаются обратно. В дренажную емкость можно положить дизенфицирующие таблетки, препятствующие размножению бактерий в скапливающейся жидкости.

Фреоновые масла добавляются при установке, дозаправке в хладагент для смазывания механизмов компрессора, предотвращения их быстрого изнашивания, выхода двигателя из строя.

Расходные материалы для монтажа кондиционеров

В число необходимых материалов для установки сплит-системы входит медная труба, лучше всего отожженная, так как она более гибкая, легче поддается развальцовке. Используется для образования фреонового контура между внутренним и внешним блоками.

К коммуникационным составляющим относится электрический кабель, трех-, пятижильный, что зависит непосредственно от приобретенного климат-оборудования. Необходимое сечение провода указывается в технической документации.

Дренажный шланг необходим для организации отведения конденсата из внутреннего блока сплит-установки. Как правило, диаметр патрубка составляет 16 мм. Уточнить диаметр можно в техническом паспорте устройства.

Также к расходникам для монтажа относятся:

  • медные фитинги;
  • рефнет-разветвитель;
  • припои;
  • теплоизоляция;
  • кронштейны под кондиционеры;
  • козырьки, антивандальные решетки;
  • модульные рамы;
  • армированная лента;
  • кабель-канал ПВХ;
  • анкерные болты, дюбеля, гайки, хомуты, саморезы, дюбель-гвозди и т.д.

Инвентарь для ремонта кондиционеров

Устройство для слива хладагента

Чтобы отремонтировать настенный кондиционер, сначала находят проблему, то есть проводят диагностику при помощи инструментов, описанных выше. По результатам диагностики решают, что целесообразнее – ремонтировать узел, деталь или менять. Понадобятся запчасти из ремкомплекта для кондиционеров. Используются оригинальные детали, производимые заводом изготовителем сплит системы.

Необходимое оборудование для ремонта кондиционеров и запчасти:

  1. Отвертки, шестигранники для доступа к вентилям.
  2. Аппарат для слива хладагента, чтобы проверить контур на предмет утечек, а потом залить обратно.
  3. Инструменты для проверки электрического узла. Часто непрофессиональные монтажники путают провода и подключают их неверно, поэтому ремонт – это еще одно подключение, только правильное. Инструменты те же – мультиметр, тестер напряжения, токовые клещи.
  4. Запасные части для вентилятора – подшипники, лопасти. Замена осуществляется после несоблюдения правил и сроков сервисного обслуживания.
  5. Сменные датчики температур – часто выходят со строя, поэтому снижение производительности может случиться по этой причине.

Серьезная поломка – выход из строя компрессора. Его заказывают отдельно и переустанавливают. Причиной может быть включение при низких температурах на обогрев без зимнего комплекта, работа на износ, если мощность кондиционера не соответствует размерам помещения. В дешевых моделях встречается производственный брак деталей, из-за чего они быстрее выходят со строя.

В зависимости от квалификации бригады и наличия профессиональной аппаратуры для диагностики и ремонта сам процесс может обойтись дешевле или дороже. Смета составляется после проверки работы и определения проблемы.

Инструменты

Установку сплит-системы

Для выполнения данной задачи потребуется несколько типов инструмента:

  1. Измерительный (рулетка, уровень). Установка блоков должна проводиться со строгим соблюдением уровня и по заранее приготовленной разметке.
  2. Крепежный (отвертки, ключи, шуруповерт). Подбираются исходя из параметров крепежных деталей.
  3. Электроинструмент (перфоратор, болгарка). Перфоратор необходим для высверливания отверстий под анкеры и сквозного отверстия для трассы. Болгарка или шлифмашина может понадобиться, если в месте прокладки трассы через бетонную стену необходимо удалить часть арматуры.
  4. Дополнительное оборудование. К нему относится вакуумный насос для осушения трассы перед запуском фреона, промышленный пылесос для удаления пыли и мусора из отверстий, а также инструмент для нарезки и соединения деталей трубопровода.

Расходные материалы и комплектующие, необходимые для установки кондиционера

Требуются и расходные материалы для монтажа кондиционеров, они включаются в стоимость предоставляемых услуг или оплачиваются отдельно. К ним относится:

Медная трубка предназначена для создания фреоновой магистрали, соединяющей компрессор с конденсатором и обеспечивающей работу устройства. Медь наиболее устойчива к воздействию различных агрессивных сред, а также это достаточно прочный материал.

Фреоновая магистраль считается важным элементом системы. Для снижения воздействия внешней среды и препятствия образования конденсата и коррозии, применяется теплоизоляция в виде вспененных трубок и монтажная пена. Теплоизоляционные трубки имеют разрез вдоль оси, закрепляются на месте с помощью металлизированного скотча, либо гофр. За счёт применения данных материалов, увеличивается срок службы оборудования, а также КПД (коэффициент полезного действия) системы.

При монтаже используется дренажный шланг. Его предназначение заключается в отводе образующейся жидкости. Изготавливается подобный шланг в большинстве случаев с применением резины.

Система кондиционирования работает от электричества. Поэтому для питания используется электрический кабель и клеммные колодки. Кроме этого, повысить безопасность можно за счёт применения специальной защитной гофры.

Кронштейны, болты и саморезы используются для фиксации навесного оборудования

При их выборе уделяется внимание тому, какой материал применяется при изготовлении. В большинстве случаев отдаётся предпочтение вариантам из нержавеющей стали, так как они могут прослужить в течение длительного периода.

Хладагент представлен специальным веществом, которым заправляется система кондиционирования

Обслуживание кондиционеров предусматривает его замену, так как со временем основные эксплуатационные свойства ухудшаются.

Приведённые выше запчасти, комплектующие являются неполным списком того, что требуется для работы при установке кондиционера. Встречается в продаже специальное оборудование для заправки сплит-систем, предназначенное для подачи активного вещества. Каждый мастер проводит расширение списка комплектующих материалов, основываясь на своём опыте. За счёт этого можно существенно снизить затраты и исключить вероятность затягивания монтажных работ по причине отсутствия необходимых материалов.

Инструменты для монтажа кондиционеров

Качество работы будет напрямую зависеть от:

  • опыта монтажной бригады, который придется нарабатывать (по отзывам – до третьего поставленного кондиционера);
  • качества инструментов.

Минимальная мощность перфоратора — 800 Вт

Оборудование для монтажа кондиционеров должно быть следующее:

  1. Перфоратор для сверления стены. Мощность должна быть соответствующая, так как придется делать отверстие в 50 — 60 мм, в которое будут протягиваться несколько труб сразу – кабель, две трубки с фреоном, гофра от конденсата. Можно сразу купить дорогую модель, например – Бош или Макита, чтобы работать и не думать о ремонте инструмента. Но выбирают и более дешевые – Интерскол или AEG. Главное, чтобы мощность позволяла бурить бетон или кирпич — не менее 800 Вт.
  2. Бур для сверления не менее 40 мм в диаметре. Лучше выбирать с усиленным хвостовиком, с ударной функцией. Должны совпадать форматы патрона, SDS-max – оптимальный вариант. Выпускают такой товар фирмы Хитачи, Сигма. В процессе установки систем кондиционирования придется пробивать отверстия в бетоне, в кирпиче, в натуральном камне. Бур должен работать безотказно.

  3. Второй перфоратор, предназначенный для сверления отверстий для креплений внешнего и внутреннего блоков со сверлами. В основном будут использоваться диаметром 10 и 6 мм. Аккумуляторные дорогие модели хорошо подходят, потому что заряд держат долго, а работать иногда приходится на новых объектах, где есть перебои с питанием.
  4. Вакуумный насос. Нельзя использовать переделанный насос из-под холодильника или еще чего-то подобного, так как задача ставится полностью осушить систему от пара и примесей, а не только удалить воздух. Если заниматься установкой профессионально, нужен двухступенчатый насос для работы с двумя марками фреона. Сервисное обслуживание откажется проводить ремонтные работы бесплатно, так как монтаж будет переделываться, и в этом будут виноваты монтажники.
  5. Манометрический коллектор. Желательно приобретать сразу фирменный цифровой. Стоит дорого, но цена оправдана. Диапазон замеров – до 60 Бар. Прибором будет проверяться вакуум и проводиться тест на герметичность системы. В памяти устройства  находится до 60 видов хладагентов, есть возможность добавить редкоиспользуемые. Особенно необходимы при большой длине труб во время установки промышленного оборудования – это на будущее.
  6. Вальцовки для медных труб. Продаются в наборе. Влияют на качество соединения с вентилями.
  7. Труборезка и устройство для сгибания медных труб, похожие на те, что применяются для металлопластиковых.
  8. Гаечные ключи различного диаметра. Будут применяться для крепления блоков снаружи и внутри.
  9. Шестигранники для откручивания вентилей. Без них не получится запустить хладагент в трубы.
  10. Отвертки для подсоединения электропитания.
  11. Уровень. Пригодится для замеров наклона конденсаторной трубки, чтобы не застаивалась жидкость.
  12. Кусачки для зачистки проводов. Если есть – использовать зачистку.

Опрессовка азотом позволит избежать трудозатратного ремонта в будущем

Кроме данного списка могут пригодиться пассатижи или молоток – деревянный и металлический, а также расходные материалы – болты, металлопластиковые и медные трубы, настенные крепления, фреон, масло для вакуумного насоса.

Многие мастера избегают проведения процедуры опрессовки азотом. Это не рационально. В случае монтажа магистралей в подвесной потолок отыскать непроверенную течь будет сложно: придется разбирать конструкцию потолка. Поэтому лучше не рисковать и приобрести баллон с азотом и понижающий редуктор. Это дополнительные расходы, но работа будет сделана качественно.

Для самостоятельной установки сплит-систем вышеуказанных инструментов будет достаточно.

Расходные материалы и комплектующие для сплита

Климатическое оборудование также нуждается в дополнительных материалах для эффективного, бесперебойного функционирования. К их числу относится качественный, экологически безопасный хладагент (фреон R22, R410a). Охлаждающее вещество заправляют в систему при установке. При условии качественного монтажа его должно хватить на два года. Затем требуется дозаправка климат-системы.

Дренажные помпы – актуальный расходный материал, учитывая, что не всегда удается монтировать внутренний блок так, чтобы отведение конденсата происходило должным образом. Оснащение климат-устройства помпой позволяет отводить жидкость на высоту до 10 м, расстояние до 15-20 м в зависимости от модели.

Не все бытовые сплит-системы предназначены для работы в зимний период, особенно из числа бюджетных моделей. Исправить это помогает зимний комплект. Он позволяет сплиту работать на охлаждение при минусовой температуре. Комплект включает регулятор скорости вентиляторного механизма, нагреватели для картера компрессора и дренажной емкости. При этом масло внутри системы не замерзает, детали компрессора не изнашиваются.

Дополнительные расходные материалы

В некоторых случаях помимо базового комплекта может потребоваться и дополнительная расходка для кондиционеров:

  • Монтажная пена. Необходима для герметизации отверстия в стене, через которое проходят коммуникации.
  • Кабельные стяжки, изолента, скотч. Используются для плотного соединения электрических кабелей и трассы в тугой жгут.
  • Козырек для внешнего блока. Как правило, не входит в стандартную комплектацию, но нередко устанавливается дополнительно для защиты оборудования от осадков и ветра.
  • Припой и кабельные наконечники для соединения электропроводки.
  • Помпа для отвода жидкости.
  • Сифон для подключения дренажной трубки к канализации.
  • Фреон для дозаправки кондиционера при увеличенной длине трассы.

Инструмент для установки, заправки и обслуживания кондиционера, его назначение

Любая бригада для проведения работ должна иметь при себе набор специализированных инструментов. Их отсутствие становится причиной допущения распространённых ошибок. Наиболее распространённый инструмент для установки кондиционеров следующий:

  1. Труборез и трубогиб. Предназначены для работы с медной трубой. Из названия инструментов понятно их предназначение. Стоит учитывать, что от качества среза зависит длительность службы всей системы.
  2. Риммер (шабер). Этот инструмент предназначен для снятия фаски с внутренней поверхности трубы. Зенковка проводится после отрезания трубы, перед вальцовкой, для исключения попадания заусенцев в компрессор, так как даже незначительные частицы становятся причиной повреждения системы.
  3. Вальцовка. Разбортовка конца отрезанной трубы для образования качественного соединения с вентилями наружного и внутреннего блока с помощью накидных гаек.
  4. Перфоратор. В данном случае применяется для сверления отверстий в стенах и штробления каналов, необходимых для прокладки трасс (медные трубки, кабель, дренаж, теплоизоляция) и крепления кронштейнов для навески наружного и внутреннего блоков.
  5. Вакуумный насос. Предназначен для откачки воздуха из контура кондиционера перед заполнением хладагентом, а также испытания системы на герметичность перед заправкой.
  6. Набор отвёрток и гаечных ключей. Они включаются в стандартный набор практически всех монтажников, которые специализируются на обслуживании и монтаже систем кондиционирования. В продаже встречаются уже готовые наборы в специальных ящиках, что упрощает их непосредственное применение.

В стандартный набор включают коллектор и наиболее распространённые измерительные приборы: уровнемер, рулетку. При этом не стоит забывать о том, что встречается большое количество разновидностей всех инструментов, для нечастого проведения работ рекомендуется приобретать универсальный вариант исполнения.

Стандартный монтажный комплект

Включает в себя следующие материалы:

  1. Трубы для хладагента. Необходимы для прокладки трассы между внутренним и внешним блоком, по которой под высоким давлением будет течь хладагент. Обычно используются медные или алюминиевые трубы диаметром 1/4¨ (от 700 руб/м) или 3/8¨ (от 1100 руб/м).
  2. Теплоизоляция для труб. Представляет собой полимерную трубку (от 10 руб/м), которая подбирается по диаметру трассы и необходима для ее защиты от воздействия солнечных лучей.
  3. Электрические кабели. Используются для подключения оборудования к электросети, а также для соединения блоков сплит-системы. Сечение кабеля подбирается в зависимости от мощности устройства (от 10 руб/м).
  4. Пластиковый короб или гофрированная труба. Используется для защиты коммуникаций и электропроводки.
  5. Кронштейны. Необходимы для крепления внешнего блока к наружной стене дома. Параметры кронштейнов подбираются в зависимости от его размеров и веса, но их толщина должна быть не менее 2 мм, а высота не менее 450 мм (от 250 руб/шт).
  6. Крепеж кронштейнов. Применяются специальные дюбели и анкеры диаметром не менее 12 мм (от 30 руб/шт).
  7. Крепеж внешнего блока. Наружный блок кондиционера крепится к кронштейнам при помощи болтов на 8мм, шайб и гаек (по 4 комплекта на каждую ножку).
  8. Дренажная трубка. Представляет собой гибкий пластмассовый шланг диаметром от 16 мм (от 20 руб/м) для отвода конденсата на улицу или в канализацию.
