Как рассчитать подходящее расстояние между колодцами канализации

Подбираем материал

Это решается на начальной стадии строительства.Сначала надо решить этот вопрос и после этого уже делать покупку материала:

Можно применить пластиковые емкости. Они довольно просто монтируются и имеют не большой вес.
Гофрированная шахта дает возможность изменения размера, этот вопрос довольно хорошо подойдет для мест, где большой перепад температур в межсезонье. В это период времени капроновая емкость не деформируется;

Применение бетонного кольца

Кольца железобетонные, это достаточно прочный и долговечный материал, который пользуется популярностью. Только здесь есть один вопрос, вам придется потратится на кран, такая конструкция достаточно тяжелая;

Таким образом, в зависимости от территории, масштабности и особенностей постройки можно применить различные удобные варианты и обеспечить хорошую работу канализационной системы.

Расстояние от здания

На выходе из здания канализационной системы в обязательном порядке устанавливается первый колодец. По нормам он должен размешаться не меньше трех метров от стенки здания в сторону потока, но не более 12 м. По большей части протяженность выпуска смотрового колодца от стенки постройки, не должна быть более восьми метров. В случае если это расстояние выдержать нереально, то на выпуске устанавливают дополнительный колодец.

При постройке канализации, выдерживая расстояние между колодцами, не пренебрегайте санитарными нормами. Не забывайте, что не считая верного расстояния между ними должно быть выдержано расстояние колодца от водоема, питьевого источника, садовых насаждений. Расстояние до водопроводного колодца зависит от материала трубы, из которой выполнен водопровод. Но в любом случае не менее пяти метров. В случае если же это сливной колодец, то его располагают не менее десяти метров от водопровода.

Как вы понимаете, каждая канализация, выстроенная по всем правилам и нормам, со временем требует чистки и ухода. Исходя из этого, дабы не пришлось вам вскрывать всю сеть при засоре труб, верно устанавливайте колодцы. Выдержав все расстояния в соответствии с установленным нормам, вы постоянно сможете добраться до проблемного участка трубопровода, и выполнить ревизию.

Виды и назначение колодцев

Существует документ, регламентирующий устройство различных канализационных сооружений и расстояние между канализационными колодцами – СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения».
Мы остановимся только на тех его пунктах, которые касаются бытовой сети водоотведения от частного дома. На всем протяжении наружного трубопровода канализации в зависимости от его длины, уклона местности и других обстоятельств необходимо устраивать промежуточные колодцы.

Смотровые колодцы

Эти сооружения встраиваются в сеть в следующих случаях:

  • Большая протяженность прямолинейного трубопровода;
  • Изменение направления трубопровода, его диаметра или уклона;
  • Наличие в сети узлов, в которых к общей магистрали присоединяется боковой трубопровод.

Смотровые колодцы предназначены для организации контроля над системой, обеспечения доступа к её проблемным участкам с целью прочистки и ликвидации засоров.

На трубу в смотровом колодце устанавливается ревизия, как на фото, либо в нем устраивается открытый лоток

Согласно СНиП, максимальное расстояние между канализационными колодцами этого вида зависит от диаметра трубы и составляет:

  • При d150 мм – 35 метров;
  • При d200-450 мм – 50 метров;
  • При d500-600 мм – 75 метров и т.д.

То есть, чем больше диаметр, тем дальше друг от друга могут находиться смотровые колодцы. Такие габаритные трубы если и используются при устройстве бытовой канализационной системы, то только в том случае, если объем стоков достаточно большой.
Например – суммарный от нескольких отдельно стоящих зданий (дом, баня, домик для гостей). Или когда в общую сеть сбрасывается дождевая вода с крыш и дорожек.
Гораздо чаще используются трубы диаметром 100 мм (сотка). На таком трубопроводе расстояние между смотровыми шахтами принимают равным 15 метрам.

Поворотные колодцы

Имеющие аналогичное смотровым назначение и конструкцию, поворотные колодцы устанавливаются на изгибах трубопровода. Любые такие изгибы, которые не могут иметь угол поворота менее 90 градусов, являются участками с повышенной опасностью засоров, поэтому над ними обязательно обустраиваются смотровые шахты.

Устройство поворотного колодца в месте изгиба магистрали

 Итак:

  • Расстояние между поворотными колодцами определяется протяженностью прямолинейных участков между изгибами.
  • Если длина этого участка превышает определенное нормативами количество метров, на нем дополнительно оборудуются дополнительные ревизионные колодезные шахты.

Перепадные колодцы

Если участок, на котором монтируется канализационная сеть, расположен на склоне, уклон закладываемого подземного трубопровода может получиться слишком большим. Допускать этого нельзя, так как при большой скорости потока сточных вод твердые фракции могут оседать на дне трубы, постепенно создавая заторы.

Многоступенчатая схема канализации

В этом случае инструкция требует устройства перепадных колодцев, образующих ступенчатую систему. Расстояние между ними зависит от особенностей рельефа и в каждом случае определяется на месте.При этом учитываются следующие правила:

  • Максимальная глубина перепада не должна превышать трех метров;
  • Если перепад составляет менее полуметра (на трубопроводах с диаметром до 600 мм), вместо перепадного допускается устройство смотрового колодца со сливом.

Основные преимущества колодцев связи

Все ККС подразделяются на лёгкие и тяжёлые системы. Лёгкие ставятся под пешеходной зоной, тяжёлые — под проезжей частью. Производят колодцы связи из полиэтилена высокой плотности, а крышки для устройства выполняются из чугуна, бетона или HDPE. Все без исключения кабельные системы обладают следующими преимуществами:

  • стойкость к воздействию низких температур;
  • герметичность конструкции;
  • возможность проведения монтажа в тяжёлых условиях;
  • отличная прочность;
  • небольшой вес;
  • большой срок эксплуатации;
  • простота монтажа, складирования и перевозки;
  • возможность подключить модель к канализации свободной конфигурации.

Расстояние от подземных коммуникаций до фундаментов

СНиП 2.07.01-89 допускает укладку подземных коммуникаций в границах опорных фундаментов и эстакад трубопроводов с условием обеспечения мер защиты при осадке фундаментной основы, авариях в линии.

Строительными актами СНиП 2.07.01-89 установлены следующие дистанционные пределы до опорных фундаментов домов:

  • водопровод – 5 м;
  • индивидуальная и ливневая (дождевая) самотечная канализация – 3 м;
  • напорная канализация – 5 м;
  • дренажный трубопровод – 3 м, сопутствующий дренаж – 0,4 м;
  • газопроводы низкого, среднего и высокого напора – 2, 4, 7 или 10 м соответственно;
  • теплосети – от стены тоннеля 2 м, от защитной оболочки труб при бесканальной укладке – 5 м;
  • электрокабельные линии и кабели связи – 0,6 м;
  • коммутационные каналы и тоннели – 2 м.

Рис.4 Строительные нормы дистанций между коммуникациями и подземными сетями

Важность проведения правильных расчетов при проектировании канализации


Сточные воды — это не просто текучая жидкость однородной структуры. Нечистоты включают в себя примеси различной фракции и веса. Полидисперсная субстанция, коей являются сточные воды, к тому же содержит коллоиды и суспензии. Скорость движения нечистот может периодически меняться. Если жидкие включения движутся быстрее, то тяжелые примеси в виде песка, шлаков и др. чаще оседают на стенках труб, образуя наросты и засоры. В результате коллектор забивается. Чтобы этого не произошло, на этапе проектирования системы проводят гидравлический расчет канализационных сетей.

Для вычисления всех параметров в качестве исходных данных берется предполагаемый объем стоков.

Основные виды кабельных колодцев

Пластиковые кабельные колодцы используются для установки, протягивания, ремонта и проведения проверок кабелей связи. Монтаж колодцев осуществляется в неагрессивных по отношению к бетону грунтах.

Основные разновидности колодцев кабельной связи — ККС-2 и ККС-5. Они обладают восьмигранной формой и включают две половины — верхняя, обладающая верхним перекрытием и половиной боковых стен, нижняя — половина боковых стен и дно. Также кабельные колодцы в своём перекрытии имеют отверстие, оснащённое входным люком.

На рынке представлены и кабельные системы мелкого заглубления. Они могут располагаться на тротуарах, газонах и под дорогой. В отличие от других разновидностей колодцев, муфта в устройствах мелкого заглубления собирается снаружи, а не в шахте. Потом её вместе с кабелями опускают на колодезное дно. Швы на представленной конструкции отсутствуют, поэтому воздействие грунтовых вод системе не повредит. В этой связи и срок использования системы мелкого заглубления намного дольше.

Вне зависимости от вида все колодцы связи производятся из бетона марки М200. Они рассчитаны на то, чтобы выдержать нагрузку проезжей части. В верхней части колодца присутствует усиленное кольцо. Внизу есть особый приямок для отвода воды. Ещё из элементов колодца стоит отметить ерши, позволяющие производить фиксацию кронштейнов под оборудование и кабели, и серьги, используемые для фиксации блока в процессе проведения кабеля.

Прочие нормативы

Помимо описанных выше нормативов, зачастую являющихся проблемой для владельцев частных участков из-за своей труднодоступности, существуют и другие, которые тоже нужно выполнять, чтобы в дальнейшем избежать проблем с функционированием канализации. Например, минимальное расстояние от канализационного колодца до здания должно составлять 3 м, а максимальное – 12 м, вне зависимости от вида используемого колодца. Расстояние от дома до канализационного колодца – это довольно важный показатель, который нужно обязательно соблюдать

Важно учитывать и расстояние от выгребной ямы до колодца. Кроме того, нужно всегда помнить о существовании санитарных норм, которые определяют удаление элементов канализационных систем от водоемов, источников воды, огородов и садов.Заключение

Какие нужны колодцы

  • Накопительные резервуары требуются исключительно для обустройства автономных канализационных систем.
  • Перепадные сооружения чаще используют при подключении домашней канализации к центральной городской магистрали.
  • Фильтрационные конструкции допускается использовать для стоков с чистой водой, не содержащей вредные для окружающей среды примеси. Например, для обустройства ливнёвки, стока с душевой кабины или ванны. Воду из стиральных и посудомоечных машин, содержащую агрессивные моющие средства, фильтровать в грунт нельзя!
  • Поворотные и смотровые конструкции устраиваются как в автономных системах, так и на трубопроводах, подключённых к общественной магистрали.

Используемые материалы

В последнее время для оборудования канализационных систем частного дома в основном применяется пластиковые трубы различного диаметра. Колодцы изготавливаются из пластика или железобетона в зависимости от объема жидкости.

Наружные пластиковые канализационные трубы.

Устройство колодцев канализации из пластика имеет свои преимущества, основными из которых является простота в монтаже, долговечность и надёжность.

Из технических характеристик можно выделить такие показатели как:

  • повышенная прочность и устойчивость к критическим нагрузкам;
  • износостойкость материала;
  • гладкость внутренней рабочей поверхности, что препятствует образованию наростов;
  • герметичность соединений.

Однако колодцы из такого материала рассчитаны на небольшие объемы сточных вод и не подходит для мягких типов грунта, где возможна сезонная деформация или подвижки грунтовых слоёв.

Бетонный дренажный колодец.

Бетонные колодцы применяются повсеместно, несмотря на сложность монтажа.

Шахты строятся из железобетонных колец и обладают рядом преимуществ:

  • подходит для любого типа грунта;
  • быстро монтируется;
  • имеет высокую прочность и надёжность;
  • не подвержен воздействию химических веществ.

Однако для обустройства таких шахт (колодцев) необходимо привлекать строительные бригады с подъёмной техникой.

Расстояние между водопроводом и канализацией: это важно знать

Коммуникационные системы – обязательный атрибут каждого жилого помещения. Успешное функционирование инженерных коммуникаций закладывается на этапе проектирования, а незнание особенностей взаиморасположения отдельных систем или их компонентов может привести к неприятностям, даже к катастрофическим последствиям.

Фото к статье

Система канализации в частном доме

Система водозабора, а также канализационных стоков в городской квартире или автономном строении (дом в частном секторе, к примеру) разнится. Сложность отвода канализации в квартире состоит в правильном монтаже труб (с уклоном к стояку). Водопровод смонтировать тоже несложно, стоит выполнить разводку к запланированным точкам, подключиться к централизованному водопроводу.

Частные дома существенно отличаются по коммуникациям от квартир, между собой.

Отличия заключаются в следующем:

  • источник водоснабжения: водопровод, скважина, колодец;
  • способ отвода канализационных стоков бывает внутренний и наружный;
  • протяжность коммуникационных систем.

Система водоотвода частного дома – болезненный вопрос, поэтому его решение зависит от расположения здания, наличия подъезда к выгребной яме. Если откачать канализационные стоки с помощью спецтехники нет возможности, оптимальным считается использование септика, с помощью которого происходит очищение стоков биологическим методом.

Нормы расстояний

Планируя водоотвод, а также водоснабжение частного дома, первоочередный шаг – ознакомление с требованиями СНиП относительно минимально разрешенных дистанций между сетями:

между проезжей частью и водопроводной трубой требуется соблюдение дистанции не менее 2 м

Если нет возможности избежать прокладки коммуникаций под проезжей частью, важно использовать трубы с применением металлического кожуха;
от цоколя дома до коммуникаций – не меньше 4 м;
дистанция от водяной и канализационной трубы к линии электропередач не менее 1 м;
между системами водоснабжения и водоотвода и кабелями связи, силовыми кабелями допустимой нормой считается промежуток 0,5 м;
от деревьев к водоснабжению нужно соблюдать промежуток в 2 м, к канализации – 1,5 м;
расстояние между водопроводом и канализацией не меньше 0,4 м при параллельном расположении линий. При пересечении, специалисты рекомендуют водопровод располагать на 0,4 м выше канализации

Угол пересечения – 90о, острый угол запрещен;
если использовались полимерные водопроводные трубы, в местах пересечения необходима дополнительная защита. Подойдут специальные кожухи длиной от 5 до 10 м, все зависит от плотности грунта (для глинистых достаточной считается дистанция 5 м в обе стороны от точки пересечения, для песчаных – по 10 м);
при обстоятельствах, когда нет возможности расположить канализацию ниже водопровода, защитный кожух нужно монтировать на трубу со сточными водами, предусмотрев минимальную вертикальную дистанцию 0,4 м от водяной трубы;
при проведении ремонтных работ в местах, где пересекаются инженерные коммуникации, механизированный способ копки траншеи применим на глубину не больше метра до верхней трубы;
ввод различающихся инженерных систем в дом должен предусматривать расстояние между ними не менее 1,5 м.

Данные из СНиП 2.07.01-89:

Таблица 14

Таблица 15

Что еще нужно учесть при возведении наружных инженерных систем?

Нормативной документацией (СНиП) предусмотрено при сооружении систем водоснабжения и водоотвода, монтаж труб из разных материалов. Это могут быть чугунные, полимерные, асбестобетонные, керамические, железобетонные изделия.

Многие эксперты едины во мнении: оптимальным считается использование полимерных конструкций, имеющих соответствующую маркировку, сертификат качества. Трубы могут быть красного и оранжевого цвета.

Стандарт удаленности от фундамента

Эти нормы СП проверены практикой. В течение десятилетий выявлено, что делать расстояние меньше таковых рискованно. Ведь любая авария приведет к массе последствий, которых возможно было легко избежать. Ниже в таблице указаны стандарты по дистанции между канализацией и фундаментом.

Напорная канализация5 метров
Самотечная канализация3 метра
Ливневая канализация3 метра

Иногда невозможно соблюдать указанные дистанции. Тогда стоит руководствоваться минимальным расстоянием, равным 1,5 метра. Но тут действуют особые правила: участки, слишком близкие к фундаменту, прокладывают в футлярах. Допустимы только трубы из чугуна.

Напорная канализация и фундаменты

Расстояние от канализации этого типа самое большое. Такая система называется напорной, потому что в ней присутствует насос. За счет такового возникает давление на стоки. Такой вариант канализации требуется лишь при условии, что хватает безнапорной (самотечной) системы.


Таблица отступов СНиП

Когда надо прокладывать напорную канализацию:

  • при трубах малого диаметра;
  • при неровном рельефе, вызывающем застаивание стоков;
  • если пространство стеснено сооружениями соседей;
  • если дом ниже центральной канализации;
  • если канализацию невозможно проложить под землей.

Нередко применяется следующий вариант. Воду с нижних этажей гонит напорная система, которая затем, выше, совмещается с самотечной. Возможны и другие варианты. Но экспериментировать не стоит, все должно в итоге быть согласовано с профессионалом.


Схема расположения объектов на участках СНТ и ИЖС согласно СанПиН

У такой канализационной системы самая большая дистанция до фундамента. Это связано с тем, что в ней и самый большой напор. В случае прорыва вода будет более интенсивно просачиваться. И потому потребуется больше площади грунта, чтобы ее впитать. Впрочем, это поможет лишь на время, и аварию надо устранять.

Самотечная канализация и фундамент

Согласно СНиП так еще называется безнапорная система. Расстояние от фундамента до самотечной канализации равно расстоянию от ливневой системы. Ведь в обоих случаях движение возникает за счет естественного уклона. Отсутствуют факторы, создающие давление и ускоряющие поток. Это минимальный вариант, который, однако, применяется чаще всего.


Удаленность газопроводов и кабелей

Ливневая канализация

Этот тип канализации используется для отвода осадков. Особенно актуально в районах, близких к мировому океану. Например, в Ленинградской области. Осадков в этих местах больше, и они обильнее

Важно соблюдать дистанцию от такой канализационной системы до основания здания. Это необходимо по многим причинам

Расстояние от ливневой канализации до фундамента влияет на следующее:

  • сохранение основания здания сухим;
  • отсутствие рисков для коммуникаций;
  • сохранение придомового участка в первозданном виде.

Не допускается попадания вод дождевой канализации в бытовую (самотечную или напорную). Равно как и наоборот. В первом случае бытовая канализационная система засорится. Во втором – загрязнится ливневка, воды которой проходят лишь поверхностную очистку.


Отступы от других коммуникаций согласно нормам СНиП

Второй вариант более критичный, чем первый. Однако оба они под запретом согласно СНиП.

Требования к размещению источников воды

Размещение на участке скважин, колодцев и сточных резервуаров обусловливается многими факторами. При дистанцировании объектов необходимо учитывать следующие факторы:

  • гидравлическое взаимодействие грунта и водоносного пласта (грунт является фильтратом для стока, направленного в грунтовые воды);
  • структурные и качественные особенности грунта (песок легче других пород пропускает воду, поэтому через песчаный грунт в подземные воды могут пробиться токсичные вещества);
  • уровень расположения подземного водного пласта (выгребной резервуар без специального дна недопустимо помещать ниже водоносного слоя);
  • направление движения грунтовой воды (если скважина или колодец находится ниже выгребной ямы по течению, то высока вероятность отравления воды).

Очистка

Исходя из структуры породы, водный источник дистанцируется от выгребной ямы:

  • на 20 м при плотной и водонепроницаемой глинистой почве;
  • на 30 м при суглинистом грунте средней проницаемости;
  • на 50 м при проницаемом грунте (песчаном и супесчаном).

Источники воды и выгребные ямы небольшого размера

При создании небольшого выгребного углубления, объем которого колеблется от 1 до 8 м3, санитарные требования немного ослабляются. Малогабаритный сливной резервуар может находиться на расстоянии 5–8 м от жилья в деревне или городе.

Расположение небольшой выгребной ямы относительно водозаборных конструкций следующее:

  1. Если суточная фильтрационная способность сточного сооружения менее 3 м3, то трубы, по которым чистая вода поступает в жилище, прокладывают вниз по течению подземных вод. Причем сточный резервуар должен отстоять от водозабора на 40–50 м.
  2. Если при вышеуказанной фильтрационной способности сливного сооружения водный источник находится выше по течению подземных вод, то оптимально расстояние в 25 м.
  3. Если септик располагается вертикально относительно движения подземной воды, то сооружения отстоят друг от друга на 25–30 м.
  4. Колодцы и выходы артезианских вод дистанцируются от сточной конструкции на 20 м и более.

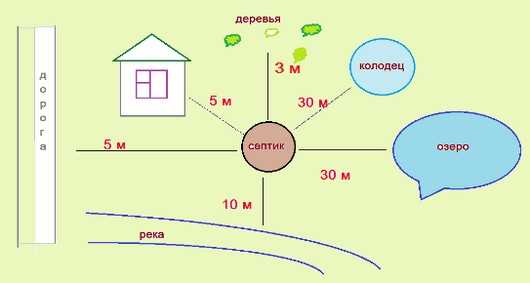

Схема расположения строений согласно нормативам

Оптимально, когда септик располагается ниже по движению грунтовой воды, а водозаборный объект – выше.

Из вышеприведенного следует, что нюансов по размещению выгребных сооружений и водных источников много, соблюсти все правила на одном участке практически нереально, особенно если территория небольшая, а вокруг находятся соседские владения.

Специалисты предлагают следующий вариант выхода из такой ситуации:

  1. Для нескольких соседствующих участков создают водозаборную конструкцию.
  2. Делают асфальтированную или покрытую бетоном площадку величиной 3х2,5 м, с наклоном поверхности 5 % относительно конструкции.
  3. Водозабор должен отступать от красных уличных линий на 2,5–5 м.

Септик на даче

Расстояние между перепадными колодцами

Если участок на котором будет монтироваться канализация имеет сложный рельеф, то используется этот тип колодцев. На территории с большим уклоном, угол уклона трубопровода также будет большим. А это грозит что жидкая составляющая стоков будет проходить через трубы быстрее, а твердые частицы осядут на поверхности и образуют затор. Перепадные же колодцы компенсируют скорость потока.

В СНиПе не указываются конкретные расстояния между этими конструкциями, однако предъявляются несколько других требований:

  • высота одного перепада не должна превышать 3 м;
  • при перепаде глубиной до 0,5 м перепадный колодец можно заменить на смотровой с переливом;
  • конструкции устанавливаются в местах изгиба патрубков.

Узловые колодцы устанавливаются в местах соединения подводящих веток канализации в одну отводящую трубу. Поэтому каких то особых требований к ним так же не предъявляют, кроме диаметра самой шахты.

Диаметр трубы (мм)Диаметр колодца (мм)
До 6001000
7001250
800 — 10001500
1200 — 20002000

С остальными требования к установке колодцев можно ознакомиться на примере следующей статьи: Правила установки септика.

Видео: Устройство колодцев для канализации в Германии

Как выбрать

При выборе нужно обратить внимание на их окрас. Элементы, предназначенные для канализационной системы, имеют серый цвет. Габариты говорят о том, что каждый вид выполняет определенную функцию

Габариты говорят о том, что каждый вид выполняет определенную функцию.

При реконструкции старой канализации нужно сопоставить размеры старой трубы с новой. Тогда ошибок в монтаже не будет.

Учесть бытовую технику. Для нормального слива жидкости с посудомоечной, стиральной машин достаточно выбрать трубу с диаметром в 2,5 сантиметра. Для душевой, ванной – 3,5 сантиметра. По всему дому прокладываются трубы с диаметром не более 5 сантиметров. Для стояка потребуется элемент с диаметром 11 сантиметров.

Чтобы не тратить лишние деньги, не ошибиться, нужно измерить старые трубы. На основе данных осуществить покупку достаточного количества элементов. Соединительные конструкции покупаются в том же количестве, что имеет старая канализация.
