Схемы и чертежи самодельных рекуператоров воздуха

Основные типы конструкций

Изначально устройства для рекуперации тепла в системах вентиляции представляли собой простейшую технику, выполненную в виде небольшого ящика с тонкой перегородкой. Сегодня появились многочисленные разновидности, которые отличаются своим принципом работы, наличием или отсутствием дополнительных нагревающих элементов, способом формирования воздушных потоков и рядом других характеристик.

Основные типы рекуператоров:

  • Роторные.
  • Пластинчатые.
  • Канальные.
  • Трубчатые.
  • С отдельным теплоносителем.

Устройства с пластинчатым теплообменником используют перекрестный ток потоков, которые, не смешиваясь, эффективно передают тепло, нагревая тем самым помещение. КПД у таких установок в зависимости от их размера может составлять 60−80%. Они отличаются минимальными потерями давления, удобны в подключении и использовании, имеют компактную конструкцию, что позволяет располагать его внутри стен дома.

Комбинированные рекуператоры могут иметь два пластинчатых теплообменника, где формируется перекрестный поток воздуха. К преимуществам оборудования этого типа относится высокий коэффициент полезного действия, удобство подключения и простота обслуживания. Единственный недостаток таких установок — это существенная потеря давления, что вынуждает использовать дополнительные вентиляторы и нагнетатели для воздушного потока.

Рекомендуем ознакомиться: Установка своими руками приточно-вытяжной системы вентиляции

Пластинчатые промышленные теплообменники рекуператоров противоточного типа отличаются простотой конструкции, они обеспечивают КПД на уровне 90%, позволяя предупредить охлаждение помещения и эффективно нагревая поступающий в дом воздух с улицы. К недостаткам оборудования противоточного пластинчатого типа относят сложную конструкцию, высокую стоимость, а также увеличенные габариты.

Противоточные трубчатые бытовые теплообменники обеспечивают максимально возможную эффективность, имеют КПД на уровне 95%. Используя такой рекуператор в системе вентиляции, необходимо дополнительно подключать нагнетатели воздуха, так как потери давления могут составить 40−50%. Также недостатком установок этого типа являются их увеличенные габариты и высокая стоимость оборудования.

Рекуперативные теплообменники роторного типа обладают показателем КПД на уровне 75−85%, они рассчитаны на одну квартиру и имеют небольшое сопротивление потоку. Предлагаются такие установки по доступным ценам, отличаются компактными габаритами, их монтаж и последующее обслуживание не представляет какой-либо особой сложности.

Инструкция о том, как сделать рекуператор своими руками

Создать рекуператор воздуха своими руками для человека, умеющего ими правильно пользоваться, вполне посильная задача. Наиболее подходящим для этой цели специалисты называют пластинчатый рекуператор. Этот тип утилизатора наиболее распространен, особенно его самодельные модели. Недостатки конструкции, среди которых называют обмерзание теплообменника при низкой температуры воздуха на улице и пересечение труб воздуховодов, компенсируются дешевизной и простотой конструкции.

Чтобы смастерить рекуператор воздуха своими руками важны такие материалы, как:

  1. металлический лист (оцинкованная жесть, кровельный лист, оцинкованное железо или любой другой листовой металл) площадью 3–4 м2;
  2. пробка, деревянная рейка или текстолит;
  3. металлический лист или аналогичный материал для создания корпуса;
  4. пластиковые фланцы с наконечниками, соответствующие диаметру труб вентиляции;
  5. герметик;
  6. утеплитель;
  7. силикон.

Создание рекуператора воздуха своими руками проходит в несколько шагов:

Листы металла нарезаются на пластины размером 20 х 30 см. Рекомендуется использовать не менее 3–4 м2 металла

Особое внимание уделяется нарезке. Пластины должны быть нарезаны практически идеально ровно, чего не добиться ножницами по металлу

Инженеры рекомендуют использовать ножовку по металлу или болгарку. Пластины укладывать одну на другую, обеспечивая зазор не менее 4 мм. Для этого проклеивать рамками из термоизоляционного материала (пробка, деревянная рейка, текстолит) по контуру пластин, обеспечивая отверстия для потока воздуха в соответствующем направлении, чередуя перекрестные потоки. По окончанию укладки пластин, все щели пройти герметиком нейтрального состава.
Корпус изготавливается из жести или другого листового металла. Он представляет собой короб подходящего размера, чтобы плотно вместился полученный блок из пластин. В стенках короба прорезать отверстия, в которые вставить заранее приготовленные пластиковые фланцы, соответствующие диаметру воздуховодных труб. Щели необходимо тщательно герметизировать, чтоб не допускать потерь эффективности устройства.
После высыхания герметика полученный блок из пластин разместить в корпусе.

Поверх полученного корпуса с уложенным блоком пластин рекомендуется уложить теплоизоляцию (пенопласт, стекловата). Всю полученную конструкцию можно дополнительно упаковать в деревянный ящик.

Рекомендуемая скорость потока воздуха составляет 1 м/с.

Зимой при отрицательных температурах на улице существует вероятность обморожения пластинного блока утилизатора. Чтобы избежать блокировки работы рекуператора на длительный период рекомендуется предусмотреть байпас. Тогда, переключив на него входящий поток воздуха, система быстро оттает благодаря температуре выдуваемого теплого воздуха.

Ввиду того, что в рекуператоре оседает конденсат, конструкцию рекомендуется оснастить шлангом для слива воды.

Правила расчета мощности

Изготавливая прибор своими руками, нужно правильно рассчитать его мощность. Определить количество тепла, проходящего через пластины. Для этого используется формула: P=0,36xQxdT; где:

Р – мощность рекуператора в ваттах: Q – энергия, которая необходима для нагрева или охлаждения воздушного потока.

Определяется она по формуле: Q=0,335хLx(t к.-t н.); здесь:

L – расход воздуха. Рассчитывается в м3/час. На 1 человека это величина соответствует 60. t н. – начальная величина температуры; t к. – конечная температура, которая выросла в результате теплообмена; dT – температура.

После изготовления и установки рекуператора, нужно обеспечить эффективность и длительность его работы. В систему лучше встраивать специальные фильтры, в состав которых входит алюминий. Вовремя их менять при загрязнении. В зимнее время не допускать образования ледяной корочки. Для этого иногда необходимо отключать вентилятор, обеспечивающий приток холодного воздуха.

Какие бывают?

Агрегаты делятся на следующие виды:

  • По типу конструкции – кожухотрубные, спиральные, роторные, пластинчатые, пластинчатые оребрённые.
  • По назначению – воздушные, газовые, жидкостные. Под воздушным понимается вентиляционный агрегат, задачей которого является вентиляция с рекуперацией тепла. В приборах газового типа в роли теплоносителя используется дым. Жидкостные рекуператоры – спиральные и батарейные — часто устанавливаются в плавательных бассейнах.
  • По температуре теплоносителя – высокотемпературные, среднетемпературные, низкотемпературные. Высокотемпературными называются рекуперы, теплоносители которых достигают 600C и выше. Среднетемпературные – это приборы с характеристиками теплоносителя в районе 300-600С. Температура теплоносителя низкотемпературного агрегата – ниже 300С.
  • По способу движения сред – прямоточные, противоточные, перекрестноточные. Различаются в зависимости от схемы направления воздушных потоков. В перекрестноточных агрегатах потоки следуют перпендикулярно друг другу, в противоточных – приток и вытяжка находятся противоположно по отношению друг к другу, а в прямоточных – потоки однонаправленны и параллельны.

Спиральные

В спиральных моделях теплообменники выглядят как два спиралеобразных канала, по которым движутся среды. Изготовленные из рулонного материала, они навиты вокруг разделительной перегородки, расположенной по центру.

Роторные рекуператоры

Устанавливаются в приточно-вытяжных вентиляционных системах. Способ их действия основывается на прохождении приточного и вытяжного потоков сквозь специальные роторный теплообменник вращающегося типа.

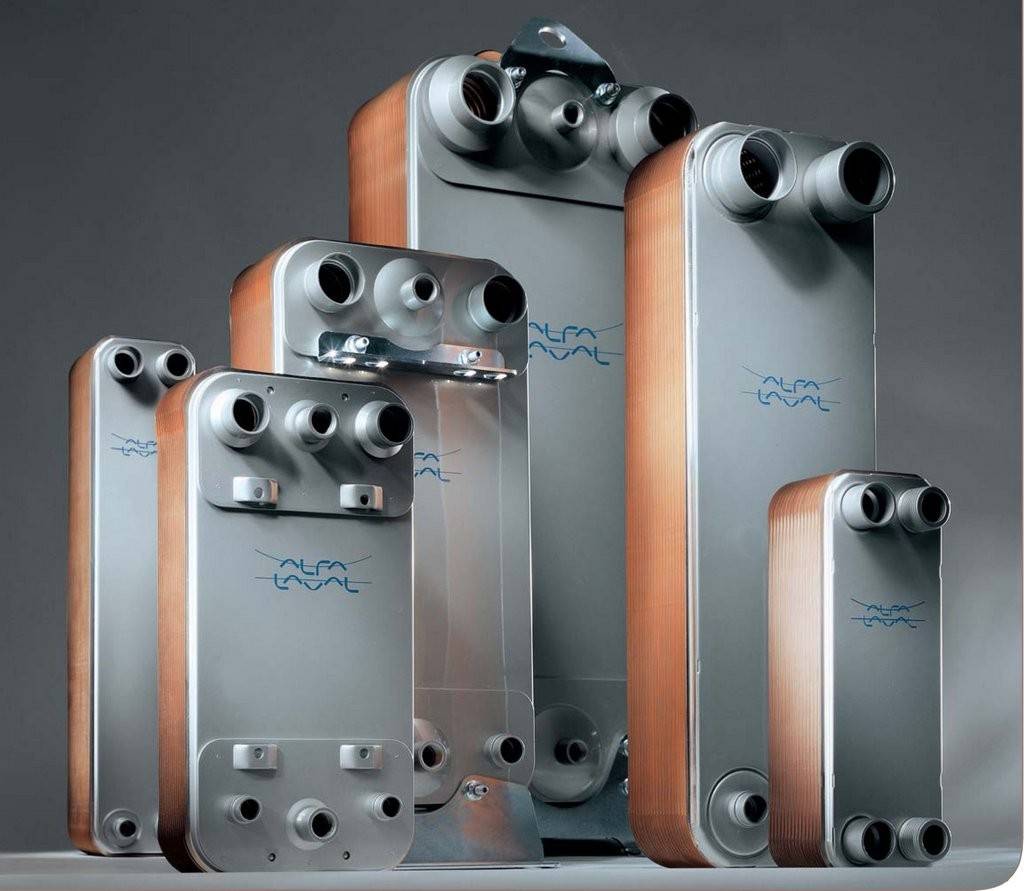

Пластинчатый теплообменник

Представляет собой рекупер, где передача тепла от горячей среды к холодной происходит посредством прохождения через стальные, графитовые, титановые и медные пластины.

Оребрённый пластинчатый рекуператор

Его конструкция основывается на тонкостенных панелях с ребристой поверхностью, произведенных с использованием высокочастотной сварки и соединенных друг с другом по очереди с поворотом на 90. Подобная конструкция, а также разнообразие используемых материалов позволяет достигать высокой температуры греющей среды, минимального сопротивления, длительного срока эксплуатации, высоких показателей передающей тепло площади по отношению к общей массе теплообменника. Кроме того, такие приборы недорогие и чаще всего используются для переработки тепла отходящих газовых сред.

Популярность оребренных моделей основывается на следующих преимуществах (в сравнении с аналогами роторного и традиционно пластичного типа):

  • большие рабочие температуры (до 1250С);
  • небольшие масса и размеры;
  • более бюджетные;
  • быстрая окупаемость;
  • невысокое сопротивление по газово-воздушным трактам;
  • устойчивость к зашлаковыванию;
  • простота очистки каналов от загрязнений;
  • длительный эксплуатационный срок;
  • упрощенный монтаж и транспортировка;
  • высокие показатели термопластичности.

Промышленные и бытовые рекуперы – в чем различия?

Промышленные агрегаты используются на производствах, где присутствуют тепловые технологические процессы. Чаще всего под промышленными подразумевают именно традиционные пластинчатые теплообменники.

К бытовым установкам относят приборы, характеризующиеся небольшими габаритами и невысокой производительностью. Это могут быть приточно-вытяжные модели, основная задача которых сводится к вентиляции с рекуперацией тепла. Подобные системы могут быть реализованы по-разному – как в виде роторного, так и в виде пластинчатого теплообменника. Причем каждый из них имеет свои достоинства и недостатки.

Далее рассмотрим основные критерии выбора, чтобы понять, какой рекупер лучше купить.

Способы увеличения КПД

Функционирование теплообменника характеризуется тем, насколько эффективно он переносит тепло от одного агента к другому. Чтобы система была эффективной, КПД рекуператора должен быть не ниже 70%. Логика подсказывает, что КПД теплообменника можно увеличить несколькими путями:

  1. Увеличить время контакта сред с разными температурами.
  2. Обеспечить большую площадь контакта агентов.
  3. Предварительный подогрев поступающего воздуха.

Очень хорошо, если этот подогрев удается осуществить за счет природных ресурсов. Рекуператор воздуха своими руками сделать не так сложно. Оригинальным способом организации рекуперации является использование длинного куска трубы, закопанного на глубине порядка 2 метров. Подобный трубчатый рекуператор позволит согреть воздух зимой и охладить его летом.

Такое использование теплообменника позволяет достигнуть снижения вероятности обмерзания пластин рекуператора за счет заметной разницы температур воздуха на разных стадиях рекуперации. Дополнительные расходы на предварительный подогрев входящего потока отсутствуют. К тому же использование подогрева исключает образование росы на элементах теплообменника, способное в холодный период года привести к их обмерзанию.

Рекуператоры роторного типа. Роторный рекуператор функционирует с самым высоким КПД. В этом агрегате потоки теплого и холодного воздуха проходят в одном коробе навстречу друг другу. В коробе расположен диск с гофрированными металлическими пластинами, который конструктивно изготовлен так, что материал пластин сначала нагревается в потоке теплого воздуха, а затем, продолжая вращаться, попадает в холодный поток, где и отдает накопленное тепло.

Рекуператор – что это?

Любое здание, а бытовое в особенности, должно иметь беспрепятственный доступ чистого уличного воздуха. И его объем должен соответствовать объему удаляемого из комнаты «отработанного» воздуха. Таким образом, должна осуществляться циркуляция. Однако вместе с воздушным оттоком уходит кое-что очень ценное. Зимой это тепло, а летом – прохлада, старательно нарабатываемая мощными энергозатратными кондиционерами. Именно для того, чтобы предотвратить подобное и был разработан рекуператор (или рекупер).

Само слово «рекуператор» имеет латинские корни и происходит от слова «recuperation», что можно перевести как «получение», «возвращение». В данном случае, мы можем говорить об этом устройстве как о теплообменнике, который в холодное время года препятствует тепловым потерям, а в жаркий сезон не дает жаре проникнуть в дом вместе с новым воздушным потоком. Благодаря этому в системе с кондиционером рекупер обеспечивает благоприятный микроклимат без больших затрат на электричество.

Принцип действия

Метод рекуперации – это технология энергосбережения, позволяющая сократить тепловые потери, приходящиеся на вентиляцию. Рекупер дает возможность сохранить до 70% «уходящего» на улицу тепла и использовать его повторно.

Схема работы рекупера достаточно проста. По сути, устройство является двухстенным теплообменником, где встречаются два воздушных потока, не перемешиваясь между собой – приточный и вытяжной. Из-за того, что потоки обладают разными температурными показателями, при встрече между ними происходит обмен тепловой энергией. Проще говоря, холодный поток нагревается, а теплый – охлаждается. Также во время охлаждения теплого потока из воздуха удаляется влага. В виде конденсата она оседает на стенках теплообменника или возвращается обратно в помещение.

Роторный тип рекуператора

Самую большую продуктивность выдает модель именно такого роторного типа. В них вмонтированный поток воздуха пропускается сквозь короб с двумя каналами. В середине этого короба ортогонально движется круг. Круг изготовлен из полос, у которого для прочности конструкции оснащен с одним или сплошным листом специальным металлическим шпоном, скрученный не в компактную спираль. Все эти спирали крутятся, круг закаляется, после этого прогретый воздух попадает в помещение. При этом приходящий прохладный воздух он прогревает.

Для более продуктивного функционирования установки, кругу потребуется иметь в наличии крупный диаметр трубы.

Факт. Крупный диаметр трубы, имеется существенным недостатком, он притесняет использование в обычных домах, данный тип рекуператора.

Круг изготовлен из полос, у которого для прочности конструкции оснащен с одним или сплошным листом специальным металлическим шпоном, скрученный не в компактную спираль

При этом различность этих других типов, в данном типе используется не полное смешивание воздушных потоков, что при использовании для обычных домов принуждает в использование фильтров трудных конструкций. Наименование нагревательного круга, считается несовершенной моделью.

Порядок изготовления

1. Листовой материал нарезают квадратами 30х30 см.

Внимание! Кромки пластин должны быть идеально ровными! Для того чтобы края листов не деформировались резать их следует электроинструментом по несколько штук за один раз (сложенными пачкой и зажатыми струбцинами). 2

Заранее проолифленные и нарезанные на 30-ти сантиметровые куски рейки (либо полоски пробки) наклеивают на две противоположные стороны каждого квадрата. Одну пластину оставляют чистой

2. Заранее проолифленные и нарезанные на 30-ти сантиметровые куски рейки (либо полоски пробки) наклеивают на две противоположные стороны каждого квадрата. Одну пластину оставляют чистой.

Рекруператор обеспечивает приток свежего, но подогретого воздуха

3. Далее, верхние стороны реек покрывают клеем, и собирают все квадраты в единый ровненький сэндвич. Последним на этот «бутерброд» укладывают пластину без прокладок. Каждый последующий квадрат поворачивают по отношению к предыдущему на 90*!

4. Готовый блок по углам стягивают каркасом из металлопрофиля.

5. Затем из металла либо ДСП изготавливают корпус рекуператора и оклеивают его изнутри утеплителем. В противоположные боковые стенки короба врезают по два фланца, после чего герметиком заделывают все щели.

6. После этого короб перегораживают кассетой таким образом, чтобы вход/выход вытяжки и вход/выход притока воздуха оказались по разные ее стороны.

7. Для отвода конденсата в дне корпуса делают маленькое отверстие и вставляют в него тонкий шланг.

8. Короб герметично закрывают крышкой, после чего встраивают готовый рекуператор в систему вентиляции.

Качественно изготовленный рекуператор эффективно отводит загрязненный воздух, предотвращает появление плесени на стенах и при этом дает возможность экономить до 30% расходов на отопление жилища.

Что такое рекуператоры?

«Recuperatio» — слово, означающее «получение обратно» чего-либо. В нашем случае это воздух. Задача рекуператоров — возвращение в помещение части тепла благодаря передаче его от исходящего нагретого потока холодному входящему. Это оборудование входит в состав приточно-вытяжной системы, оно помогает минимизировать потери на «обогрев улицы».

Существует два больших класса рекуператоров — роторные и пластинчатые. Они имеют свои достоинства, но и некоторые недостатки им все же свойственны. Целесообразность применения того или иного агрегата в большей степени определяют характеристики помещения, однако более популярны именно пластинчатые модели. На них лучше остановиться поподробнее.

Пластинчатое устройство — кассета (блок, теплообменник), в которой находится множество тонких перегородок — гладких или гофрированных листов, их изготавливают из различных материалов. Теплый воздух, двигаясь по пластинчатому обменнику, отдает ему тепло. За его счет нагреваются холодные массы, поступающие с улицы. Результат — частичный нагрев воздуха, а значит, экономия энергии обогревателей.

Делают кассеты приборов из алюминиевой фольги, оцинкованной стали, пластика либо бумаги, прошедшей специальную обработку. Зазоры между пластинами составляют 2-4 мм. Рекуператоры различаются не только материалами перегородок теплообменника. Модели имеют разное направление потоков воздуха:

  • в более распространенном типе оборудования — перекрестноточном — исходящие и приточные потоки идут перпендикулярно относительно друг друга, КПД достигает 65%;
  • в противоточных рекуператорах — в направлениях противоположных, так как несоприкасающиеся потоки должны обеспечивать идеальный теплообмен.

Благодаря такому принципу работы, пластинчатые агрегаты дают возможность гарантировать постоянный подогрев холодного воздуха, проникающего в помещение. Потери тепла, стремящегося «обогреть улицу», наоборот, сводятся к минимуму.

Еще одно отличие рекуператоров от обычных (естественных) вентиляционных систем — способность устранять неприятные запахи. Некоторые модели — мембранные — имеют и другое дополнительное преимущество: они успешно борются с повышенной влажностью в помещении.

Что такое рекуператор воздуха?

Рекуператор воздуха представляет собой теплообменник поверхностного типа. Он используется для повторного применения теплоты выводящих газов. Это непрерывно происходит через стенку, выполняющую роль разделителя. В отличие от такого устройства, как регенератор, в рекуператоре потоки не меняют своего расположения.

Рекуператор воздуха — это приспособление, обеспечивающее минимизацию потерь через вентиляционную систему. Вследствие этого данное устройство можно назвать энергосберегающим прибором. Он подразумевает повторное использование тепла в осуществлении одного технологического процесса.

Как работает устройство

Устройство рекуператора воздуха довольно простое. Это отражается на работе данного приспособления. Его функционирование происходит следующим образом:

  1. Приток воздуха в помещение и его вытяжка из комнаты происходят одновременно — параллельно друг с другом.
  2. Теплый отработанный воздух всасывается посредством вентилятора в устройство, попадя таким образом в теплообменник.
  3. Проходя сквозь теплообменник, теплый отработанный воздух выходит наружу самого сооружения.
  4. Холодный свежий воздух при помощи обратной тяги всасывается в помещение, проходя через другие части теплообменника.
  5. Тепло воздуха из комнаты таким образом используется для подогрева холодного потока, который попадает в комнату через устройство.

Постоянные непересекающиеся друг с другом потоки воздуха разных температур могут обеспечить эффективность рекуперации более чем на 90%.

Для чего нужен рекуператор

Популярность рекуператоров воздуха обусловлена несколькими факторами. Используются они в следующих целях:

  • улучшение функционирования приточно-вытяжных вентиляций в помещениях;
  • обеспечение квартир, частных домов, предприятий и офисов чистым воздухом;
  • нормализация температуры потока воздуха, попадающего извне;
  • создание оптимального для жизнедеятельности человека микроклимата в комнате.

Рекуператор — это эффективное и надежное устройство, которое намного лучше стандартных приточно-вытяжных вентиляций. Оно позволяет удалять отработанных воздух из помещений, используя его тепло для нагрева поступающих снаружи здания потоков. В свою очередь в летний период времени прибор работает обратным образом. В таких ситуациях более прохладный воздух в помещении охлаждает теплый поток, который поступает в комнату снаружи.

Типы воздушных рекуператоров

Изготовить рекуператор своими руками по чертежам несложно, стоит только приложить определенные усилия, подробно изучить разновидности этих приборов. Наиболее распространенные агрегаты, устанавливаемые в жилых домах, коттеджах:

  1. Рекуператор пластинчатого типа. Он представлен специальными прочными пластинами, которые собраны одним цельным кубом. В нем воздушные потоки не смешиваются, но обмениваются при этом своими температурными показателями. Пластинчатый прибор отличается небольшими размерами, конструктивно прост, поэтому и нашел широкое применение.

Механизм роторного действия предполагает подключение к источнику электроэнергии. На имеющемся цилиндре закрепляется роторная деталь, которая прокручивается без остановки между каналами, подающими и удаляющими воздушные потоки. Существенная особенность роторных установок заключается в масштабных размерах, этим и объясняется их применение и монтаж на промышленных объектах. При этом отличается высокая производственная эффективность, достигающая отдачи в 85% и более.
Установка с водяной рециркуляцией очень похожа на пластинчатый механизм, но конструкционно она более сложная, оснащенная структурными элементами, присутствующими в разных местах. Теплоноситель в данном случае циркулирует только в принудительном режиме при помощи электричества и может быть представлен антифризом или обычной водой.
Рекуператор на крышу. Он не используется для установки в жилые здания, эксплуатируется чаще всего в производственных масштабах. Если говорить про коэффициент полезного действия, он достигает показателя в 68−70%. Обустройство таких агрегатов не требует значительных финансовых вложений.

Приточно-вытяжная установка Funai Fuji ERW-150


Funai Fuji ERW-150 Новинка рейтинга. Появившаяся на рынке в 2021 году перекрёстный рекуператор Funai Fuji ERW-150 (Фунай Фуджи И АР ВИ -150) показал себя с очень хорошей стороны. Качественное исполнение и самая высокая производительность среди децентральных рекуператоров,заслуженно вывели данный прибор на первое место в рейтинге. Благодаря высокой производительности идеально подходит для вентиляции спален и кабинетов, в помещениях не имеющих вытяжную систему.

  • Самая высокая производительность среди бытовых систем не требующих разводки.
  • Самый высокий уровень фильтрации среди рекуператоров E12.
  • Наличие дисплея на корпусе прибора (Единственный прибор на рынке)
  • Качественно исполнение корпуса
  • Легкий доступ для замены фильтров и обслуживания теплообменника (Крышка на магнитах)
  • Наличие пульта ДУ.
  • Не требователен к толщине стены. (Минимальная толщина стены 1 см)

Недостатки, минусы и слабые стороны прибора (Источник — обратная связь от пользователей прибора)

  • Большой размер в сравнении с менее производительными приборами конкурентами (габариты меньше Бризера)
  • Требуется организация двух отверстий (На приток и на вытяжку)
  • Маленькая площадь фильтров (Требуется частая замена)

Принцип действия и особенности агрегата

Понятие процесса

За счет такой схемы организации установка будет экономить тепло в доме. За короткий промежуток времени и с небольшими затратами электрической энергии будет сформирован идеальный микроклимат в доме.

Экономическая целесообразность теплообменника рекуперативного типа зависит и от остальных факторов:

  • Цены на энергоносители.
  • Цена установки устройства.
  • Затраты, которые связаны с обслуживанием устройства.
  • Продолжительность использования системы.

Обратите внимание, рекуператор воздуха для дома является важным, но далеко не единственным элементом, который требуется для эффективной вентиляции в жилом помещении. Вентиляция вместе с рекуперацией является комплексной системой, которая функционирует лишь при условии работы в профессиональной «связке»

Эффективность устройства

При понижении температуры окружающей среды эффективность агрегата уменьшается, но все же сделать рекуператор воздуха для частного дома своими руками важно, так как при существенной разнице система отопления будет перегружена. Если за окном лишь 0 градусов, то в жом будет попадать воздух с температурой в +16 градусов

Бытовые агрегаты с легкостью справляются со своей задачей. Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Ƞ=(tпост –  tулицы)/(tкомн –  tулицы)

  • tпост – это температура поступившего воздуха (после рекуперации).
  • tулицы – температура на улице.
  • tкомн – температура в доме по рекуперации.

Основные разновидности конструкции

Специалисты уделяют особое внимание тому, что системы рекуперации с вентиляцией для тепла есть нескольких разновидностей:

  • Пластинчатые.
  • Роторные.
  • С отдельными теплоносителями.
  • Трубчатые.
КонструкцияКПДОсобенности
Теплообменник пластинчатого вида с перекрестным токомОт 60 до 80%Средний КПД, небольшие потери давления, конструкция компактная, удобно подключать.
Комбинированное устройство из двух пластинчатых теплообменников с перекрестным токомОт 70 до 80%Высокий КПД, но из-за этого потери давления выше, удобно подключать.
Теплообменник противоточный на пластикахОт 80 до (!) 90%Высокий КПД при умеренных потерях давления, требуется место для установки, конструкция дороже вышеописанных.
Теплообменник противоточный канального типаОт 85 до 95%Самый высокий КПД, относительно большие потери давления, потребуется дополнительно пространство для установки.
Роторный теплообменникОт 75 до 85%Из-за риска переноса запахов подойдет только для вентиляции, которая рассчитана на одну квартиру, имеет небольшое сопротивление потоку.

Итак, давайте рассмотрим их подробнее.

Пластинчатый вид отличается от остальных видов тем, что в его конструкции есть алюминиевые листы. Такая установка считается наиболее сбалансированной даже с точки зрения стоимости и значения теплопроводности (КПД от 45% до 72%). Устройство отличается также простотой выполнения, доступной ценой и отсутствием каких-либо подвижных элементов. Для установки не потребуется специальная подготовка. Вы сможете провести ее без сложностей дома, собственноручно.

Роторные устройства являются самыми популярными. В их конструкции обязательно присутствует вал вращения, который питается от электричества, а еще 2 канала для воздухообмена с противотоками. Как именно работает подобный механизм? Один из участков ротора начинает прогреваться от воздуха, а после он поворачивается и тепло переходит к холодным массам, которые сосредоточены в соседнем канале. Но, несмотря на высокий уровень КПД у такой установки есть ряд весьма ощутимых недостатков:

  • Большой вес.
  • Требуется регулярный ремонт и техническое обслуживание.
  • Сложно починить устройство своими руками, сделать его вновь работоспособным.
  • Воздушные массы смешиваются.
  • Зависимость от электроэнергии.

Достоинства и недостатки

Разные модели приборов отличаются своими характерными особенностями. Например, аппараты с ротором обладают высокой эффективностью, не подвержены обледенению зимой, способны контролировать влажность воздуха (в некоторых пределах). К их минусам относится громоздкое строение с большим числом подвижных элементов, из-за чего увеличивается вероятность выхода из строя и учащается потребность в техобслуживании. Кроме того, они работают довольно шумно.

Пластинчатые модели часто привлекают внимание из-за низкой цены, компактности, простого строения без движущихся элементов. Но в холодную погоду под влиянием конденсата пластинки подвергаются промерзанию

Это вынуждает искать способы борьбы с таким явлением. Самый эффективный из них – установить целлюлозную кассету, впитывающую лишнюю жидкость. В этом случае вода из конденсата направляется в жилище и увлажняет воздух. Такое устройство работает при любых погодных условиях.

Инструменты и материалы

Примерный набор материалов и инструментов:

  • Металл 0,5-1 мм, текстолит или сотовый поликарбонат 1-5 мм в количестве 5, 10 или 15 м2 в зависимости от типа рекуператора;
  • полоски 2-3 мм из дерева, технической пробки или оргстекла, шириной 1-1,5 см;
  • Нержавеющая сталь, ДСП, фанера для корпуса в соответствии с чертежами;
  • Минеральная вата, полистирол для теплоизоляции;
  • 4 пластиковых фланца для вентиляционных каналов на основе канализационных труб;
  • Лобзики для дерева и металла, предпочтительно электрические;
  • силиконовый герметик;
  • Алюминиевая труба 2-5 мм, длина в соответствии с проектом;
  • универсальный клей;
  • самонарезающие винты;
  • Стальной угловой пруток 20×20 мм, длина в соответствии с проектом;
  • отвертка, пила по металлу;
  • Бумажные фильтры, автомобильные фильтры – столько, сколько необходимо;
  • строительный нож;
  • молоток;
  • дрель, набор сверл;
  • компьютерные или канальные вентиляторы в зависимости от проекта.

Фильтры меняются или чистятся каждые 1-4 месяца.

Материалы должны храниться в зависимости от типа выбранного рекуператора.

Особенности

Роторный рекуператор имеет в своей конструкции вращающийся с заданной скоростью теплообменник.

К плюсам роторных моделей рекуператоров можно отнести следующие моменты:

  • очень высокий коэффициент полезного действия (КПД 70-90%), особенно в зимнее время;
  • уменьшение времени работы кондиционера в летнее время, за счет эффективного охлаждения помещения;
  • процесс рекуперации полностью автоматизирован;
  • нет необходимости беспокоиться о конденсате, так как отсутствуют циклы оттаивания.

Однако, как и у любых технически приспособлений, у рекуператоров роторного типа есть и свои минусы, среди них:

  • высокая, по сравнению с другими моделями, стоимость;
  • есть некоторый шум при работе;
  • может происходить смешивание холодного и горячего воздуха;
  • некоторые модели имеют очень большие габариты, что делает невозможным их использование в маленьких помещениях;
  • устройство требует частого обслуживания, так как состоит из множества подвижных элементов, которые иногда могут выходить из строя.

Существует несколько видов роторных рекуператоров.

Сорбционные. В этих моделях в качестве сорбента используется силикагель. Благодаря этому материалу барабан роторного рекуператора отлично впитывает влагу, не позволяя конденсату образовываться и нарушать работу устройства.

Эпоксидные. Такой тип покрытия внутренней части рекуператора позволяет защитить алюминиевый барабан от агрессивного воздействия некоторых химических соединений в воздухе. Рекуператор с эпоксидным покрытием отлично противостоит влиянию морской соли, хлора и химических реагентов в условии крупных производств.

Энтальпийные. В этом типе приборов внутренний барабан покрыт материалом, который поглощает не только влагу, тем самым не давая образовываться конденсату, но и тепловую энергию.

Конденсационные. На таких моделях специальное покрытие на барабане отсутствует. Они не способны отводить конденсат, отсюда и их название.

Антибактериальные. В этом случае на внутреннюю поверхность рекуператора наносится специальная пропитка с антимикробным действием. Такое устройство способно очистить и защитить воздух в помещении от 600 видов известных патогенов.

Если в помещении высокие показатели влажности, то оправданно устанавливают гигроскопические роторные модели. Другие виды предназначены в большей степени для обеспечения эффективной вентиляции помещения на вредных производствах.

Что представляет собой рекуператор

Поскольку стоимость энергии любого вида постепенно увеличивается, в XXI веке возникла острая необходимость в ее экономии и сбережении. В наибольшей степени это касается отопительных систем, устанавливаемых в частных домах. При этом приходится сталкиваться с негативным эффектом, вызванным снижением воздухопроницаемости строения, — полноценный проход воздуха нарушается. Из-за слабой циркуляции воздушной среды в помещениях появляются сырость, неприятные запахи. В конечном итоге это негативно влияет на хранящиеся вещи, а также здоровье людей.

Но это не означает, что нужно отказываться от инноваций и устанавливать старые окна с огромными щелями. Лучший выход – использовать рекуператор в частном доме. Это устройство устраняет указанные выше проблемы, а также отводит скапливающийся углекислый газ. Например, установка не будет лишней в ванной комнате, поскольку здесь чаще всего скапливается сырость. Еще одна полезная функция системы рекуперации (по сути, принудительной вентиляции) – удаление патогенов, частиц пыли, пыльцы растений, которые могут вызывать аллергическую реакцию.

Принцип работы устройства

Рекуперирующая система состоит из двух основных частей, одна из которых выполняет функцию забора воздуха из окружающей среды, нагнетая ее в помещения, а вторая – движет поток в обратном направлении – на улицу. Таким образом, для монтажа системы нужны:

  • Непосредственно рекуператор;
  • Система трубопроводов, по которым движется воздушная среда;
  • Диффузоры, выполняющие функцию контроля над перемещением воздушной среды.

Сам рекуператор содержит несколько элементов: теплообменный модуль, вентилятор, механизм поворота вентилятора для смены направления воздушного потока, заслонка, фильтрующий элемент. Теплообменный аппарат необходим для того, чтобы проходящий воздух отдавал излишки тепла или нагревался (в зависимости от сезона). Поскольку система исключает возможность прямого перемешивания двух воздушных потоков (двигающихся из помещения и в помещение соответственно), засорение и появление неприятных запахов исключено.

Таким образом регенерационная система обеспечивает благоприятный микроклимат в доме без необходимости установки внутридомового вентилятора.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
