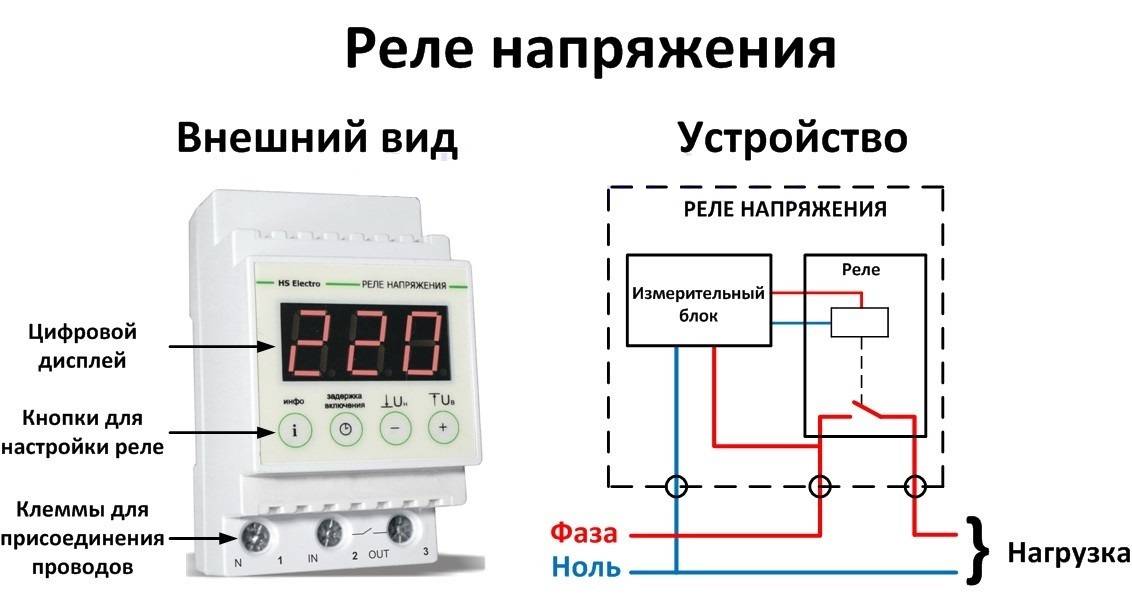

Реле защиты от перенапряжения — устройство и принцип работы

Назначение реле напряжения

Если ваша электросеть постоянно занижена или меняется в больших пределах, тогда вам нужен стабилизатор напряжения, который при изменении напряжения сети в пределах 150 — 270 В, на выходе даст стабилизированное напряжение 220 В. При относительно стабильной сети, когда она меняется незначительно, вам необходимо в квартирный щиток установить реле напряжения. Для чего нужно реле напряжения?

Реле напряжения РН — 111М

Реле напряжения отключает напряжение сети, если оно станет меньше 170 или больше 260 В. Для старой электропроводки обгорание нуля не такое редкое явление. Нулевой провод в подъездном щите может отвалиться по таким причинам как обгорание при ослабшем креплении. Старение проводов увеличивает его сопротивление, нулевые провода греются, ослабляется болтовое соединение, как результат все это приводит к обгоранию нулевого провода.

Причиной обрыва нулевого провода может быть также неопытность и недобросовестность электрика, замыкание фазы на нулевой провод воздушных электросетей при сильном ветре. В подъездный электрощит приходят три фазы, которые равномерно распределяется по квартирам, а нулевой провод идет общим для всех. Если оборвется нулевой провод, меняется распределение напряжения по квартирам.

В розетке может появиться напряжение около 380 В, идущее через включенную нагрузку соседней квартиры, которая питается от другой фазы. В результате горят все подключенные электроприборы и техника. Поставив реле напряжение, при обрыве нуля отключится все напряжение сети в квартире, и все подключенные электроприборы останутся целыми. Обрыв нуля проводника может произойти в общедомовом щите или на подстанции. Вот для чего нужно реле напряжения.

Способы защиты от перенапряжений в электрических сетях

Перенапряжение – это ненормальный режим работы в электрических сетях, который заключается в чрезмерном увеличении значения напряжения выше допустимых значений для участка электрической сети, который является опасным для элементов оборудования данного участка электрической сети. Изоляция оборудования электроустановок рассчитана на нормальную работу при определенных значениях напряжения, в случае наличия перенапряжения, изоляция приходит в негодность, что приводит к повреждению оборудования и представляет опасность для обслуживающего персонала или людей, которые находятся в непосредственной близости к элементам электрических сетей.

Перенапряжения могут быть двух видов – природными (внешними) и коммутационными (внутренними). Природные перенапряжения – это явление атмосферного электричества. Коммутационные перенапряжения возникают непосредственно в электрических сетях, причинами их проявления могут быть большие перепады нагрузки на линиях электропередач, феррорезонансные явления, послеаварийные режимы работы электрических сетей.

Способы защиты от перенапряжений

В электроустановках для защиты оборудования от возможных перенапряжений применяют такое защитное оборудование, как разрядники и ограничители перенапряжения нелинейные (ОПН) .

Основным конструктивным элементом данного защитного оборудования является элемент с нелинейными характеристиками. Характерная особенность данных элементов заключается в том, что они изменяют свое сопротивление в зависимости от приложенного к ним значения напряжения. Рассмотрим вкратце принцип работы данных защитных элементов.

Разрядник или ограничитель перенапряжения присоединяется к шине рабочего напряжения и к контуру заземления электроустановки. В нормальном режиме, то есть, когда сетевое напряжение находится в пределах допустимых значений, разрядник (ОПН) имеет очень большое сопротивление, и он не проводит напряжение.

В случае возникновения перенапряжения на участке электрической сети сопротивление разрядника (ОПН) резко падает, и данный защитный элемент проводит напряжение, способствуя утечке возникшего скачка напряжения в заземляющий контур. То есть на момент перенапряжения разрядник (ОПН) осуществляет электрическое соединение провода с землей.

Разрядники и ОПН устанавливаются для защиты элементов оборудования на территории распределительных устройств электроустановок, а также в начале и в конце линий электропередач напряжением 6 и 10 кВ, которые не оборудованы грозозащитным тросом.

Для защиты от природных (внешних) перенапряжений на металлических и железобетонных конструкциях открытых распределительных устройств устанавливают стержневые молниеотводы . На высоковольтных линиях напряжением 35 кВ и выше применяют грозозащитный трос (тросовый молниеотвод), который располагается в верхней части опор линий электропередач на всей их протяженности, соединяясь с металлическими элементами линейных порталов открытых распределительных устройств подстанций. Молниеотводы притягивают атмосферные заряды на себя, тем самым предупреждая их попадания на токоведущие части электрооборудования электроустановок.

Для обеспечения надежной защиты оборудования электроустановок от возможных перенапряжений, разрядники и ограничители перенапряжений, как и все элементы оборудования, должны проходить периодические ремонты и испытания. Также необходимо в соответствии с установленной периодичностью проверять сопротивление и техническое состояние заземляющих контуров распределительных устройств.

Перенапряжения в низковольтных сетях

Явление перенапряжений также характерно и для низковольтных сетей напряжением 220/380 В. Перенапряжения в низковольтных сетях приводят к выходу из строя не только оборудования данных электрических сетей, но и электроприборов, которые включены в сеть.

Для защиты от перенапряжений в домашней электропроводке используют реле напряжения или стабилизаторы напряжения, источники бесперебойного питания, в которых предусмотрена соответствующая функция. Также существуют модульные устройства защиты от импульсных перенапряжений, предназначенные для установки в домашний распределительный щиток.

В низковольтных распределительных устройствах предприятий, электроустановок, ЛЭП для защиты от перенапряжений применяют специальные ограничители перенапряжений по принципу работы схожие с высоковольтными ОПН.

ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ

Нужно отметить, что в подавляющем большинстве случаев в этажных щитках нет защитно-коммутационных аппаратов, которые защищают от перенапряжения.

В основном там установлены ВА (выключатели автоматические), а основная функция ВА, это защита от токов короткого замыкания (К.З.) и перегрузки. УЗО, защищает от поражения электрическим током человека.

ПВ-пакетные выключатели служат для безопасной замены электрического счетчика со снятием напряжения. Они вообще не являются средствами защиты.

По этим причинам рекомендуется защитить дорогостоящее бытовое электрооборудование от перенапряжения специальными устройствами.

Основные критерии для выборов аппаратов защиты:

• длительно-допустимый рабочий ток (А),
• мощность (кВт),
• напряжение (В),
• степень защиты (IP),
• диапазон защиты (± %).

Необходимо так же учесть, что на электробытовые приборы влияет как повышенное напряжение, так и пониженное. Так, к примеру, компрессоры холодильников при пониженном напряжении испытывают тяжелый пуск, и тем самым это отрицательно влияет на их рабочую характеристику.

Все эти характеристики есть на панели прибора. Произвести расчет защиты можно следующим образом:

I=P/U*cosФ, где

• I — длительно-допустимый или рабочий ток электрооборудования включенного в сеть (А),
• P — установленная мощность электроприбора, квартиры, дома (кВт),
• cosФ — коэффициент, учитывающий реактивность нагрузки. Для обыкновенных ламп накаливания он равен 1, а для асинхронных двигателей может быть в диапазоне 0.8-0.9.
• IP — это защита от внешних факторов, пыль, вода, химическая агрессивность среды.

При выборе защиты от перенапряжения необходимо определиться, будет этот аппарат защищать отдельный прибор (стабилизатор напряжения) или весь дом в целом.

На сегодняшний день, самые распространенные аппараты защиты, это РН (реле перенапряжения). Они свободно устанавливаются в этажных электрощитах. Если прибор устанавливается в частном секторе, то стоит рассмотреть комбинированную защиту — как от бытового перенапряжения, так и импульсного (молния, гроза), УЗИП.

Необходимо помнить, что стоимость защиты от перенапряжения несопоставима с дорогостоящим электробытовым оборудованием.

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Допустимые параметры электроэнергии

Номинал напряжения, обозначенный на всей бытовой электротехнике, составляет 220В, однако в реальной жизни это значение стабильно далеко не всегда. Это учитывается при изготовлении современных приборов, и они могут устойчиво работать при колебании напряжения от 209 до 231В, а также переносить разброс от 198 до 242В. Если бы небольшие перепады разности потенциалов не были предусмотрены конструкцией бытовой техники, она ломалась бы постоянно. Более значительные отклонения приводят к перегрузке сети, и это снижает эксплуатационный ресурс аппаратуры.

Чтобы сгладить колебания напряжения и обеспечить безопасность приборов, достаточно установить стабилизатор. Гораздо опаснее для электротехники перенапряжение (так называется резкий скачок разности потенциалов).

Разновидности УЗИП

Устройства защиты от импульсных перенапряжений бывают с одним и двумя вводами, и подразделяются на:

• Коммутирующие;
• Ограничивающие;
• Комбинированные.

Коммутирующие защитные аппараты

Характерной особенностью коммутирующих устройств является высокое сопротивление, которое при возникновении сильного импульса в напряжении мгновенно падает до нуля. Принцип работы коммутирующих устройств основывается на разрядниках.

Ограничители сетевого перенапряжения (ОПН)

Для ограничителя сетевых напряжений также характерно высокое сопротивление. Его отличие от коммутирующего аппарата только в том, что снижение сопротивления происходит постепенно. ОПН основывается на работе варистора (резистора), который используется в его конструкции. Сопротивление варистора находится в нелинейной зависимости от воздействующего на него напряжения. При резком увеличении напряжения происходит также резкое увеличение силы тока, который проходит непосредственно через варистор и таким образом сглаживаются электрические импульсы, после чего ограничитель сетевого напряжения возвращается в первоначальное состояние.

Комбинированные УЗИП

УЗИП комбинированного типа объединяют в себе разрядники и варисторы, и могут выполнять как функцию разрядника так и ограничителя.

УЗО схема подключения

В квартирах подключение трехфазной сети встречается редко. Этот вариант популярен для частных домов. Аппарат защиты в них подключается несколькими способами:

Реле напряжения 380 В 2-полюсное для дома не подходит. Используют 4-полюсные аналоги. К ним подключают 1 нулевую жилу и 3 фазных. Схема усложнена тем, что каждая линия оснащена своим прибором УЗО

Важно правильно подобрать провода. Для однофазной сети подойдет стандартный вариант ВВГ, но для 3-фазной нужен устойчивый к возгоранию ВВГнг.
Общее УЗО для 3-фазной сети + счетчик

В схеме присутствует счетчик электроэнергии. Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.

Средняя стоимость РН на российском рынке

Сейчас разберёмся, по какой стоимости можно купить реле напряжения 220В для дома, попутно отметив некоторые характеристики устройств. Средняя стоимость, отмеченная в таблице, указана по состоянию на апрель 2018 года.

Марка, модель	Мах мощ-ность, кВт	Номи-нальный ток, А	Место уста-новки	Наличие термо-защиты	Средняя стоимость (по состоянию на апрель 2018 г.), руб.
Новатек-Электро РН 113	7	32	DIN-рейка	Есть	1700
DigiTOP V-protector 10AS	2.2	10	Розетка	Есть	1400
DigiTOP Vp-20A	4.4	32	DIN-рейка	Есть	1900
Новатек-Электро РН-116	3.5	16	Розетка	Нет	1600
ZUBR RBUZ D63t	13,9	63	DIN-рейка	Есть	2900

Есть и более дорогие модели, но в сегодняшнем обзоре мы их рассматривать не будем. Те же, которые вошли в нашу таблицу, можно смело назвать идеальными по соотношению «цена−качество».

Как правильно защитить бытовую технику

Не стоит недооценивать важность защиты от скачков напряжения. Регулярные перепады в сети приводят в неисправное состояние электронику точного оборудования, выводят из строя реле и двигатели холодильников, морозильных камер

Часто даже способствуют сгоранию техники. Чтобы этого не случалось, нужно оборудовать дом надежными защитными приборами.

Реле контроля напряжения

Реле контроля напряжения трехфазное ZUBR 3F, 5А

Такая защита от повышенного напряжения позволяет мгновенно отключать все приборы от сети. Устройство контролирует параметры Вольт и при их резком повышении блокирует подачу питания к бытовой технике. После того как сеть стабилизирует свою работу, аппарат снова включается в работу и запускает технику.

Различают точечные реле (вилки и переходники), а также устройства по типу автомата для установки на DIN-рейку к распределительному щитку. В первом случае аппараты контролируют и защищают отдельные бытовые приборы. Так сказать, являются индивидуальными. Второй вариант — это надежный автомат защиты от перепадов напряжения в сети для всего дома.

Стабилизатор напряжения

Релейный стабилизатор напряжения

Такая защита по напряжению предполагает изменение параметров по Вольтам до тех пор, пока они не будут приведены к нормальному состоянию. К примеру, стиральная машина или телевизор, подключенные через стабилизатор, работают всегда на одном напряжении. Если аппарат улавливает резкий скачок, то пропускает к бытовой технике лишь нормальный показатель 220-230 В.

Главные технические параметры стабилизаторов — время реакции на скачок, точность стабилизации, диапазоны входного напряжения и уровень издаваемого шума.

Все устройства такого типа делят на несколько видов:

• Релейные. Самые дешевые виды стабилизаторов. Имеют низкий уровень мощности. Если и используются до сих пор, то на отдельные бытовые устройства.
• Электромеханические (их еще называют сервоприводными). Рабочие характеристики подобных аппаратов мало отличаются от стабилизаторов релейных. Единственная разница между первыми и вторыми – чуть более высокая цена.
• Электронные. Подобные устройства собирают на базе симистора или тиристора. Такие стабилизаторы отличаются хорошей мощностью, долговечностью, точностью реакции на скачки напряжения. При максимально быстром своем действии электронные устройства обеспечивают надёжную защиту от перепадов напряжения.
• Электронные двойного преобразования. Подобные стабилизаторы — самые дорогие из всех. При этом они хорошо защищают как отдельные бытовые приборы, так и всю электросеть в доме. Выделяют одно- и трехфазные устройства. Первые применяют в быту. Вторые — на крупных промышленных, коммерческих объектах. Стабилизаторы двойного преобразования способны сглаживать резкие перепады в диапазонах от 90 до 380 Вольт с отменной точностью.

ИБП (источник бесперебойного питания)

Источник бесперебойного питания (ИБП) APC Back-UPS CS 650VA/400W

Главная задача ИБП — не защита от высокого напряжения, а обеспечение автономного резервного электроснабжения при резких и непродолжительных отключениях энергии. Подобные аппараты особенно нужны в частных домах, если в поселке остро стоит проблема частого отключения света.

Есть также разновидность источника бесперебойного питания с функцией стабилизатора. Если случится резкий высокий скачок напряжения, такой ИБП способен мгновенно переключиться на резервное питание и выровнять параметры Вольт в сети до оптимальных.

Датчик перепадов напряжения

Сетевой фильтр MOST EHV 2м (белый)

Это небольшое устройство, так же как и реле, контролирует скачки напряжения в сети. Но его монтируют сразу с УЗО (устройством защитного отключения). Если датчик выявляет нарушение сетевых параметров, он провоцирует утечку тока. В этом случае УЗО обнаруживает её и отключает питание на дом в аварийном режиме.

Недостатки стабилизаторов

Несмотря на выраженные преимущества стабилизаторов, они имеют серьезные недостатки, ограничивающие их использование:

1. Значительные размеры. Этот параметр прямо зависит от мощности прибора. Даже при минимальном количестве бытовой техники на входе нужно ставить стабилизатор, который не поместится в стандартный электрический щиток. Для него необходимо выделить отдельное место.
2. Необходимость эффективного охлаждения аппарата, т.к. при работе его основные элементы и корпус нагреваются.
3. Высокая цена, возрастающая с увеличением мощности.
4. Необходимость надежной защиты от пыли и влаги. Электромагнитное поле внутреннего трансформатора активно притягивает пыль, а потому необходимо максимально оградить стабилизатор от запыления.
5. Повышенный уровень шума, что требует дополнительной звукоизоляции или вынесение стабилизатора за пределы жилого помещения.
6. Чувствительность электроники стабилизатора к помехам в электрической сети.

Наиболее значительными недостатками стабилизаторов является громоздкость, большой вес и высокая цена. Особенно они чувствительны для устройств мощностью 3 и более кВт, которые необходимы для установки на входе квартиры. При мощности менее 1 кВт эти характеристики находятся в разумных пределах, а потому стабилизаторы чаще применяются в качестве индивидуальной защиты отдельных бытовых приборов. Некоторые современные бытовые электроприборы имеют встроенные стабилизаторы.

Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции

Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.

В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя

Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана

Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.

Особенности устройства и область применения

Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.

Трехфазное реле напряжения применяют для обеспечения правильной работы:

Систем кондиционирования;

Холодильного оборудования;

В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.

Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.

Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.

Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.

Ассортимент продукции

Трехфазное реле контроля напряжения представлено следующим модельным рядом:

РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;

РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.

РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.

РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.

РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.

РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.

В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.

Навигация по записям

Время повторного включения от 3 до сек.
Если же мощность нагрузки превышает 8,5 кВА, то для ее отключения используют магнитный пускатель, контактор или автоматический выключатель, соответствующей мощности. При внезапном скачке разности потенциалов срабатывание элемента происходит всего через несколько миллисекунд.
Способы настройки индивидуальны для различных реле напряжения в зависимости от их производителя.
Для этого проводник, идущий от выхода автомата или счётчика, подключенный к распределительной шине, отключают, и подключают к входу L реле. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз.
Данное устройство применяется как в однофазной, так и в трехфазной электросети для защиты потребителей электроэнергии от выхода из строя. Ставятся они на DIN-рейку в щитках, возле остальной автоматики. В лучшем случае контакт просто отвалится, в худшем — будет пожар.

Недостатки стабилизаторов

Здесь нужно быть очень внимательным — проводник меньшего диаметра в одном контактном гнезде с проводом потолще, будет иметь ненадёжное соединение и может выпасть оттуда. Если произойдёт короткое замыкание обвисших проводов или обрыв нулевого проводника. У разных производителей реле и контакторов маркировка и схема подключения может отличаться.

Тогда вы можете использовать произвольное количество реле контроля напряжения и выставить допустимые пределы для каждого потребителя. Выбор фирмы-производителя следует делать по отзывам в сети интернет. Схема подключения реле напряжения может быть выполнена одним из двух способов: Сквозное прямое подключение устройства. Также следует заметить, что реле контроля напряжения охраняют сеть фактически бесшумно, чего нельзя сказать о стабилизаторах, которые шумят все время. Она была дома и успела отключить всю электроаппаратуру.

Однако есть ряд нюансов, о которых надо помнить при выборе того или иного варианта защита электроприборов. Реле напряжения РН ведёт контроль напряжения в сети в и отключает подключённое к ней оборудование. Устанавливается это устройство после вводного автомата. Обеспечивать стационарную установку реле напряжения таким образом, чтобы имелся доступ для его параметрирования и обслуживания. Конструкция и способы размещения подобных средств защиты рассмотрены выше.
Схема ввода 220В с УЗО и реле напряжения.

Классы стойкости электропроводки

Все электроприборы в бытовых зданиях разделяется по четырем основным категориям, в зависимости от максимально выдерживаемого перенапряжения:

• IV категория – до 6 киловольт;
• III категория – до 4 киловольт;
• II категория – до 2,5 киловольт;
• I категория – до 1,5 киловольт.

В соответствии с этими категориями выстраивается система защиты, которая сокращенно называется узо (устройство защитного отключения) с защитой от перенапряжения, в целях маркетинга их чаще всего называют ограничителями, используют и другие наименования. Ограничители монтируются по ходу движения возможного импульса. Так, на участке от вводного щитка идет 6-киловольтный импульс, в первой зоне он снижается ограничителем перенапряжения до 4 киловольт, в следующей зоне он падает до 2,5 киловольт, а в жилой зоне с помощью УЗИП III категории потенциал импульса снижают до 1,5 киловольт. Устройства защиты всех классов функционируют в комплексе, последовательно понижая потенциал до нормальных значений, с которыми легко справляется изоляция домашней электропроводки.

Важно! При неисправности хотя бы одного из звеньев этой защитной цепочки может возникнуть электропробой в изоляции, что приведет к выходу конечного электроприбора из строя. Поэтому необходимо периодически проверять исправность каждого элемента устройств защитного отключения

Схемы подключения РКН

В щитке реле напряжения всегда устанавливается после счетчика в разрыв фазного провода. Он должен контролировать и по необходимости отсекать именно «фазу». Никак по-другому его подключать нельзя.

Чаще всего для однофазных потребителей применяется стандартная схема с прямой нагрузкой через реле (+)

Основных схем подсоединения однофазных реле регулятора сетевого напряжения существует две:

• с прямой нагрузкой через РКН;
• с подсоединением нагрузки через контактор – с подключением магнитного пускателя.

При монтаже электрощита в доме практически всегда применяется первый вариант. Разнообразных моделей РКН с необходимой мощностью в продаже предостаточно. Плюс при необходимости этих реле можно установить по параллельной схеме и несколько, подключив к каждому из них отдельную группу электроприборов.

С монтажом все предельно просто. На корпусе стандартного однофазного реле имеется три клеммы – «нуль» плюс фазные «вход» и «выход». Надо лишь не перепутать подсоединяемые провода.

Схемы подключения

Существует два основных способа подключения РКН — прямое, когда рабочая нагрузка проходит через контракты РКН, а также косвенное — нагрузка коммутируется через контактор. Второй способ нужен при подключении нагрузки выше 7 кВт. Рекомендации для подключения:

• монтировать реле следует после прибора учета электроэнергии;
• установить перед РКН средство защиты (входной автомат);
• доступность прибора для обслуживания и визуального контроля работы.

Подключение однофазного РКН

Однофазные РКН подключаются к сети напрямую, а через их контакты проходит рабочий ток сети. Как правило, перед реле устанавливают УЗО или дифавтомат для защиты от утечек тока. Алгоритм подключения следующий:

1. Нуль с вводного автомата подключают к нулевой шине, а затем к выводу N на реле.
2. Фазный провод напрямую подключают к выводу L.
3. Третий вывод РКН предназначен для подключения нагрузки, земля и нуль для которых берется с шин.

Подключение трехфазного РКН

Для прямого подключения трехфазного РКН необходимо:

• Подключить фазные провода трехполюсного входного автомата.
• Установить РКН, подключив фазы и нуль к соответствующим выводам.
• Присоединить фазы и нуль к выводам УЗО.
• Включить нагрузку, подключив землю и фазы, а также нуль с N-шины, установленной после УЗО.

Схема подключения РКН для мощных потребителей с контактором

Когда коммутируемые токи значительно больше максимально допустимого значения РКН, устройство используют в связке с магнитным пускателем (контактором)

При выборе устройств следует обращать внимание на быстродействие — чем меньше скорость срабатывания обоих приборов, тем лучше

Схема отличается от обычного подключения тем, что после защитного автомата устанавливают контактор, который коммутирует нагрузку. Реле подключается параллельно пускателю и лишь контролирует значение напряжений. При значительных отклонениях РКН срабатывает, обесточивая катушку контактора, что приводит к отключению нагрузки.

Способы защиты от скачков напряжения

В зависимости от характеристик скачка напряжения и природы его возникновения используются различные устройства защиты. Рассмотрим основные из них:

Сетевой фильтр

Простое и доступное решение для защиты маломощного оборудования. Обычно представляет собой удлинитель или моноблок с вилкой, розеткой (или розетками) и выключателем с индикацией подачи питания. Следует отличать сетевые фильтры от обычных удлинителей, которые не имеют защиты, но очень похожи по виду. Защищает от скачков до 400 — 500 вольт, а ток нагрузки не может превышает 5 — 15 А.

Реле защиты РКН и УЗМ

Устройство прерывает подачу электроэнергии, если напряжение выходит за пределы допустимых значений. После возвращения напряжения в установленные рамки подача восстанавливается (автоматически или в ручную в зависимости от модели). Устройство подключается после входного автомата.

Основные достоинства РКН и УЗМ:

• Скорость срабатывания в несколько миллисекунд;
• Выдерживает нагрузку от 25 до 60 А;
• Небольшие размеры и удобный монтаж;
• Достаточные диапазоны максимального и минимального напряжения;
• Отображение показателей электрического тока в реальном времени;

Прибор эффективен для защиты от разрыва нулевого провода и умеренных скачков напряжения. Однако реле не могут обеспечить стабильное напряжение и защитить от импульсного скачка, вызванного ударом молнии.

Расцепитель минимального-максимального напряжения (РММ)

Устройство защищает от высокого и низкого напряжения. Эффективен в случае разрыва нулевого провода и перекоса фаз в трехфазной сети, но не защищает от высоковольтных импульсов.

Прибор отличается небольшими размерами, простотой установки и доступной ценой.

Стабилизаторы

Приборы используются для «сглаживания» подачи электроэнергии в сетях, склонных к нестабильной работе. Эффективны в случае падения мощности, но могут не справиться с высоким напряжением.

К достоинствам прибора относятся: длительный срок эксплуатации; быстрое срабатывание; поддержание напряжения на стабильном уровне. Главным недостатком стабилизаторов является высокая цена.

Устройства защиты от импульсных перенапряжений (УЗИП)

Используются для защиты от быстрых мощных скачков напряжения, как правило вызываемых ударом молнии в линию электропередач. Выделяют два вида подобных устройств:

• Вентильные и искровые разрядники. Устанавливаются в сетях высокого напряжения. В случае импульсного перенапряжения в устройстве происходит пробой воздушного зазора, фаза замыкается на заземление, разряд уходит в землю;
• Ограничители перенапряжения (ОПН). В отличие от разрядников имеют небольшой размер и используются в частных домах. Внутри установлен варистор. При обычном напряжении ток через него не течет, но в случае скачка происходит возрастание тока, что позволяет снизить напряжение до нормальной величины.

Используется вместе с УЗО (устройство защитного отключения) или дифференциальным автоматом. ДПН определяет превышение установленной нормы напряжения, после чего УЗО размыкает цепь.

Виды и конструкции РН

Все реле максимального напряжения делят на виды:

• однофазные,
• трехфазные.

РН вилка-розетка (V-protector 16AN, РН-101М)

Дополнительно механизмы классифицируют по способу установки. Покупателю предложены такие варианты устройств:

• Вилка-розетка. Прибор имеет с одной стороны вид штепсельной вилки, которую вставляют в розетку. С другой стороны имеются гнезда для подключения бытовой техники. Питание оборудования происходит как бы через переходник. Подобный тип устройства предназначен для обслуживания одной единицы техники или небольшой группы. Все параметры напряжения отображаются на табло. Мастер может самостоятельно задать их верхние и нижние значения при помощи кнопок.
• Удлинитель. Это знакомый большинству пользователей блок с 3-6 розетками. Все подключенные к удлинителю предметы бытовой техники контролируются реле, защищены от скачков напряжения.
• Цифровой механизм для устройства на DIN-рейку. Это более мощные аппараты, которые ставят на распределительный щиток. Таким образом электрический контактор защищает все приборы по дому. Главная особенность такого реле – очень широкий диапазон настроек и большое количество независимых друг от друга режимов. К примеру, время и задержка включения, реле для минимальных и максимальных напряжений.

Выводы и полезное видео по теме

Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора.

Как защитить оборудование от перепадов в электросети с помощью РКН:

Настройка реле напряжения:

Реле контроля сетевого напряжения – это отличная защита от «обрыва нуля» и резких перепадов вольтажа. Подключить его несложно. Надо лишь вставить соответствующие провода в клеммы и затянуть их. Практически во всех случаях применяется стандартная схема с прямой нагрузкой через РКН.

Поделитесь с читателями вашим опытом подключения и применения реле напряжения. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.
