Что такое тепловой насос «воздух-воздух»

Принцип работы теплового насоса воздух-воздух

Общий принцип работы ТН во многом напоминает тот, что используется в кондиционере, в режиме «обогрев помещения», с единственным отличием. Теплонасос «заточен» на отопление, а кондиционер на охлаждение комнат. Во время работы используется низкопотенциальная энергия воздуха. В результате расход электроэнергии сократился более чем в 3 раза.


Принцип действия тепловой насосной установки воздух-воздух, если не вдаваться в технические подробности, следующий:

  • Воздух, даже при отрицательной температуре, сохраняет определенное количество тепловой энергии. Это происходит до тех пор, пока температурные показатели не достигнут абсолютного нуля. Большинство моделей ТН способны извлекать тепло при достижении температуры -15°С. Несколько известных производителей выпустило станции, сохраняющие работоспособность при -25°С и даже -32°С.
  • Забор низкопотенциального тепла происходит благодаря испарению фреона, циркулирующего по внутреннему контуру ТН. Для этого используется испаритель – блок, в котором создаются оптимальные условия для преобразования хладагента из жидкого в газообразное состояние. При этом, согласно физическим законам, поглощается большое количество тепла.
  • Следующим блоком, расположенным в системе теплоснабжения воздух-воздух, является компрессор. Именно сюда подается хладагент в газообразном состоянии. В камере нагнетается давление, что приводит к резкому и существенному нагреву фреона. Через форсунку, хладагент впрыскивается в конденсатор. Компрессор для теплового насоса имеет спиралевидное исполнение, что облегчает запуск при низких температурах.
  • Во внутреннем блоке, располагающемся непосредственно в помещении, находится конденсатор, выполняющий одновременно функцию теплообменника. Газообразный разогретый фреон, целенаправленно конденсируется на стенках модуля, отдавая при этом тепловую энергию. ТН распределяет полученное тепло, подобным к сплит-системе образом. Допускается канальное распределение нагретого воздуха. Особенно практично такое решение при нагреве больших многоквартирных зданий, складских и промышленных помещений.

Принцип работы теплового насоса воздух-воздух и его эффективность напрямую связаны с температурой окружающей среды. Чем холоднее «за окном», тем ниже производительность станции. Работа теплового насоса воздух-воздух при температуре минус -25°С (в большинстве моделей) полностью прекращается. Чтобы компенсировать недостаток тепла, устанавливают резервный котел. Оптимально одновременное использование электрического тэна.

Тепловые насосы воздух-воздух состоят из двух блоков наружного и внутреннего размещения. Конструкция во многом напоминает сплит-систему и устанавливается подобным образом. Внутренний блок монтируется на стену или потолок. Настройки выставляются с помощью дистанционного управления.

Чем отличается ТН воздух-воздух от кондиционера

ТН воздух-воздух работает как кондиционер, но имеет существенные отличия, заключающиеся в особенностях конструкции и производительности

Хотя существует внешнее сходство, на самом деле, отличия, если обратить внимание на технически характеристики, существенны:

  • Производительность – тепловой насос воздух-воздух для отопления дома, максимально эффективно работает на нагрев помещения. Некоторые модели способны охлаждать воздух. Во время кондиционирования помещения, энергоэффективность существенно уступает обычным кондиционерам.
  • Экономичность – даже инверторные кондиционеры, во время работы тратят больше электроэнергии, чем требует отопление тепловым насосом типа воздух – воздух. При переходе в режим обогрева, затраты электричества еще больше увеличиваются. У ТН коэффициент энергоэффективности определяется согласно СОР. Средние показатели станций равняются 3-5 единицам. Затраты электричества в таком случае составляют 1 кВт на каждые 3-5 кВт полученного тепла.
  • Сфера применения – кондиционеры используют для вентиляции и дополнительного обогрева помещения, при условии, что температура окружающей среды не будет меньше +5°С. Тепловые насосы воздух-воздух, применяются в качестве основного источника отопления в течение всего года в средних широтах. При определенной модификации, могут использоваться для охлаждения комнат.

Мировой опыт использования тепловых отопительных насосов системы воздух-воздух, убедительно доказал, что использование возобновляемых источников энергии не только возможно, но и экономически выгодно, несмотря на необходимость первичных капиталовложений.

Основные виды

Тепловая энергия, которая расходуется на отопление загородного дома и для подачи горячего водоснабжения, это результат преобразования энергии из внешней среды при помощи термонасоса. Помпа концентрирует эту низкотемпературную энергию и переносит ее по отопительной системе.

Чаще всего бытовые насосы используют тепло солнечного освещения или тепло поверхности Земли, которое скапливается в верхних частях земной коры или подземных водах на протяжении года. То есть по конструкции все теплонасосы можно разделить на воздушные, водяные и грунтовые.

Грунтовые помпы

Насосы для охлаждения

Этот вид насосного оборудования получает тепло от грунта. Температура земли на глубине более 3 м почти не подвергается сезонным перепадам. По замкнутому контуру труб, устроенным в грунте, циркулирует этанол или антифриз. Трубопровод теплообменника можно прокладывать в грунте горизонтальным или вертикальным способом.

Трубы при горизонтальной системе нужно установить в землю ниже промерзания грунта (чаще всего это 1,6−2,1 м). Теплообменник этого типа занимает значительную площадь. Так, для отопления дома в 100 м² требуется примерно 10−20 м² земли.

На участке, который занят коллектором, можно высаживать только те растения, у которых корневая система не уходит в грунт очень глубоко, также запрещается сооружать какие-то капитальные постройки.

При устройстве вертикального теплообменника трубы устанавливают перпендикулярно уровню земли и погружают в грунт примерно на 150−220 м. Число монтируемых зондов будет зависеть от мощности обогревательной системы. То есть для отопления дома 100 м² потребуется 2 зонда длиной примерно 90 м, находящихся друг от друга с интервалом 4−6 м.

Разновидности тепловых насосов

Этот вид помп «забирает» энергию у подземных вод. Такой тепловой насос характеризуется высокой эффективностью и хорошей стабильностью. Это обусловлено отличной теплоотдачей внутри системы и постоянным термальным режимом подземных вод.

Воздушные агрегаты

Воздушные насосы

В плане простоты установки воздушный тепловой насос для отопления дома имеет значительное преимущество, в отличие от своих аналогов. Для использования воздуха в качестве источника теплой энергии не потребуется бурить скважины либо выполнять иные масштабные земельные работы. То есть воздушная помпа в установке обходится намного дешевле, чем другие два вида насосов.

Невзирая на это огромное преимущество у воздушного оборудования существует один серьезный недостаток. Эта помпа может эффективно работать только при температуре воздуха выше -17C. Снижение температуры ниже установленной границы, что зимой часто случается во многих регионах, приводит к значительному уменьшению коэффициента эффективности этого оборудования.

Долговечность системы и её обслуживание

Многих может отпугнуть заявленный производителем срок эксплуатации системы в 7–10 лет. На практике этот показатель существенно выше, просто тепловой насос может со временем терять в производительности.

В первую очередь это связано с постепенной утечкой хладагента во внешнюю среду и его загрязнение влагой и прочими примесями. На этот случай предусмотрена достаточно простая процедура обслуживания, заключающаяся в очистке теплоносителя и восполнении его концентрации.

Износ механических узлов, таких как компрессор или вентилятор, неизбежен. Однако хороший тепловой насос предусматривает возможность модульной замены составляющих его частей. Долговечность оборудования целиком определяется условиями его эксплуатации и техническим совершенством системы. Работа на пределе, периодическое обледенение внешнего блока и прочие нарушения штатного режима работы — вот что нужно исключить с самого начала, чтобы техника успела себя полностью окупить и при этом принесла в дом желанные тепло и комфорт от использования.

рмнт.ру

Плюсы и минусы самодельного оборудования

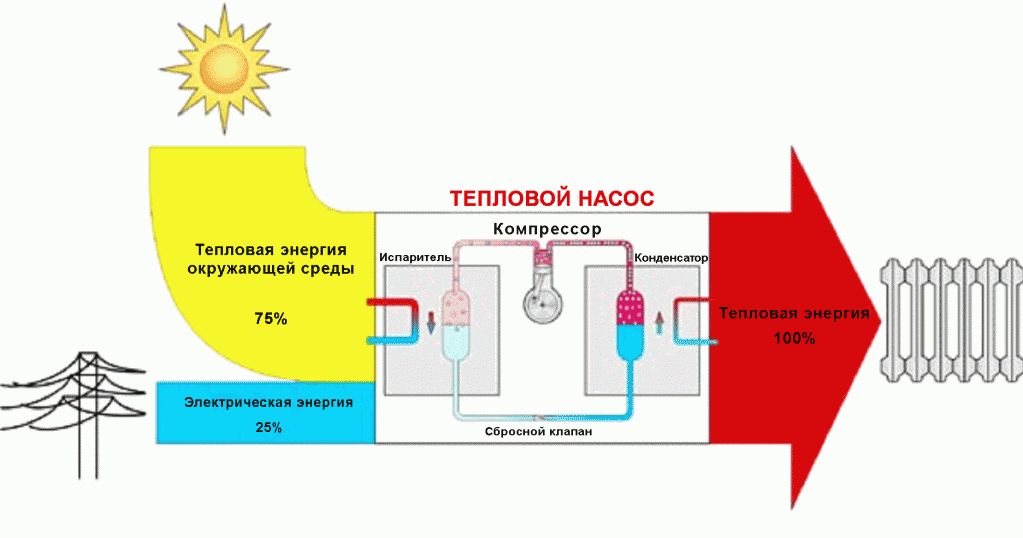

Тепловой насос представляет собой устройство, которое не производит тепло, а перемещает его с одного места в другое, повышая при этом температуру за счет компрессии. Этот процесс протекает по принципу цикла Карно, который заключается в движении рабочего тела (хладагента) по замкнутой системе. При смене его состояние с жидкого на газообразное и наоборот происходит выделение или поглощение большого количества энергии. Этот принцип используют в конструкциях холодильников, но механизм действия теплового насоса заключается в поглощении тепла снаружи и передаче его помещению.

Этапы цикла Карно:

  • жидкий фреон по трубке поступает в испаритель;
  • взаимодействуя с теплоносителем, которым выступают вода, воздух или грунт, хладагент испаряется, принимая газообразное состояние;
  • рабочее тело проходит через компрессор, сжимается под давлением, что способствует повышению его температуры
  • далее поступает в конденсатор, который выступает теплообменником;
  • отдает полученное тепло теплоносителю и вновь принимает форму жидкости;
  • в таком виде фреон поступает в расширительный клапан, где при низком давлении вновь движется к испарителю.

Устройство промышленного производства дорогое, срок окупаемости составляет в среднем 5-7 лет. Популярность теплового насоса из старого холодильника обусловлена минимальными материальными вложениями на изготовление агрегата и возможностью экономии энергозатрат при его работе.

Дополнительно выделяют следующие плюсы использования самодельного оборудования:

  • отсутствие шума, посторонних запахов;
  • не требуется установка вспомогательных конструкций, дымохода;
  • работа оборудования не наносит вред окружающей среде, так как не предполагает выброс в атмосферу продуктов сгорания;
  • возможность установки системы в удобном месте;
  • многофункциональность. Зимой устройство используют как обогреватель, а летом в качестве кондиционера;
  • безопасность. Эксплуатация не предполагает использование топлива, а максимальная температура узлов агрегата не превышает 90 0С;
  • долговечность, надежность. Срок службы агрегата при использовании качественных комплектующих составляет 30 и более лет.

Основным минусом самодельных устройств является их малая производительность, поэтому их чаще используют как дополнительный вариант отопления отдельных комнат в доме. Собирать подобную систему рекомендуют в помещениях с хорошей теплоизоляцией и уровнем теплопотерь не более 100 Вт/м2.

Выбор типа теплового насоса

Основным показателем этой системы обогрева является мощность. От мощности в первую очередь будут зависеть и финансовые затраты на покупку оборудования и выбор того либо иного источника низкотемпературного тепла. Чем выше мощность тепловой насосной системы, тем больше стоимость комплектующих элементов.

В первую очередь имеется в виду мощность компрессора, глубина скважин для геотермических зондов, либо площадь для размещения горизонтального коллектора. Правильные термодинамические расчеты являются своеобразной гарантией того, что система будет эффективно работать.

При наличии рядом с личным участком водоема наиболее рентабельным и производительным выбором станет тепловой насос вода-вода

Для начала следует изучить участок, который планируется для монтажа насоса. Идеальным условием будет наличие на этом участке водоема. Использование варианта типа вода-вода значительно сократит объем земляных работ.

Использование тепла земли напротив предполагает большое количество работ, связанных с выемкой грунта. Системы, которые в качестве низкопотенциального тепла используют водную среду, считаются наиболее эффективными.

Устройство теплового насоса, извлекающего тепловую энергию из грунта, предполагает проведение внушительного количества земляных работ. Закладывается коллектор ниже уровня сезонного промерзания

Использовать тепловую энергию грунта можно двумя способами. Первый предполагает бурение скважин диаметром 100-168 мм. Глубина таких скважин, в зависимости от параметров системы, может достигать 100 м и более.

В эти скважины помещают специальные зонды. При втором способе используется коллектор из труб. Такой коллектор размещается под землей в горизонтальной плоскости. Для этого варианта необходимо достаточно большая площадь.

Для укладки коллектора идеальными считаются участки с влажным грунтом. Естественно, бурение скважин обойдется дороже, нежели горизонтальное расположение коллектора. Однако не на каждом участке есть свободные площади. На один кВт мощности теплового насоса нужно от 30 до 50м² площади.

Сооружение для забора тепловой энергии одной глубокой скважиной может оказаться немногим дешевле рытья котлована

Но веский плюс заключается в существенной экономии места, что важно для владельцев небольших участков. В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах

В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах.

Отбор тепловой энергии в таких системах путем перекачивания грунтовой воды по замкнутому контуру, части которого расположены в скважинах. Такая система нуждается в установке фильтра и периодической чистке теплообменника.

Самая простая и дешевая схема теплового насоса основана на извлечении тепловой энергии из воздуха. Некогда она стала базой для устройства холодильников, позже согласно ее принципам разработаны были кондиционеры.

Самая простая тепловая насосная система получает энергию из воздушной массы. Летом она участвует в отоплении, зимой в кондиционировании. Минус системы в том, что в самостоятельном исполнении агрегат с недостаточной мощностью

Эффективность различных типов данного оборудования не одинакова. Наименьшими показателями обладают насосы, использующие воздушную среду. К тому же эти показатели напрямую зависят от погодных условий.

Грунтовые разновидности тепловых насосов имеют стабильные показатели. Коэффициент эффективности данных систем варьируется в пределах 2,8 -3,3. Наибольшей эффективность обладают системы вода-вода. Это связано, в первую очередь, со стабильностью температуры источника.

Надо заметить, что чем глубже расположен в водоеме коллектор насоса, тем стабильнее будет температура. Для получения мощности системы в 10КВт, необходимо около 300 метров трубопровода.

Основным параметром, характеризующим эффективность работы теплового насоса, считается его коэффициент преобразования. Чем выше коэффициент преобразования, тем эффективнее считается тепловой насос.

Коэффициент преобразования теплового насоса выражается через отношение показателей теплового потока и электрической мощности, затраченной на работу компрессора

Тепловой насос из кондиционера

Современные сплит-системы, особенно инверторного типа, успешно выполняют функции того же теплового насоса воздух – воздух. Их проблема в том, что эффективность работы падает вместе с наружной температурой, не спасает даже так называемый зимний комплект.

Домашние умельцы подошли к вопросу иначе: собрали самодельный тепловой насос из кондиционера, отбирающий теплоту проточной воды из скважины. По сути, от кондиционера тут используется только компрессор, иногда – внутренний блок, играющий роль фанкойла.

По большому счету, компрессор можно приобрести отдельно. К нему потребуется сделать теплообменник для нагрева воды (конденсатор). Медная трубка с толщиной стенки 1—1.2 мм длиной 35 м наматывается для придания формы змеевика на трубу диаметром 350—400 мм или баллон. После чего витки фиксируются перфорированным уголком, а затем вся конструкция помещается в стальную емкость с патрубками для воды.

Компрессор из сплит-системы присоединяется к нижнему вводу в конденсатор, а к верхнему подключается регулирующий клапан. Таким же образом изготавливается испаритель, для него сгодится обычная пластиковая бочка. Кстати, вместо самодельных емкостных теплообменников можно использовать заводские пластинчатые, но это обойдется недешево.

Сама по себе сборка насоса не слишком сложна, но здесь важно уметь правильно и качественно пропаивать соединения медных трубок. Также для заправки системы фреоном потребуются услуги мастера, не станете же вы специально покупать дополнительное оборудование

Дальше – этап наладки и пуска теплового насоса, который далеко не всегда проходит удачно. Возможно, придется немало повозиться, чтобы добиться результата.

https://youtube.com/watch?v=2pEnKfMgf7g

Как подобрать тепловой отопительный насос воздух-вода

Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:

  • Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
  • Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
  • Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.

Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ

Как сделать расчет необходимой мощности ТН воздух-вода

Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:

  1. Подсчитывают общую отапливаемую площадь.
  2. Умножают полученную сумму на 0,7.
  3. Полученный результат будет соответствовать минимально необходимой мощности оборудования.

Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.

Производители тепловых насосов отопления воздух-вода

Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.

Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:

  • Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
  • Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
  • Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
  • Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.

Стоимость установки ТН воздух-вода

Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.

Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.

Для чего нужен тепловой насос и как он работает

Воздушные тепловые насосы разных конструкций используются в качестве основных или дополнительных источников отопления жилищ. Причем монтаж подобных сооружений не является архисложным. Его можно производить уже после строительства загородного дома, а некоторые конструкции позволяют производить их установку даже для отопления помещений в многоквартирных домах.

Существует два основных типа воздушных тепловых насосов для отопления помещений. Выделяют конструкции следующих систем: воздух-воздух и воздух-вода. Общей для различных конструкций тепловых насосов чертой является наличие двух блоков: наружного и внутреннего. Наружные блоки систем воздух-воздух и воздух вода практически идентичны, а вот в устройстве внутренних элементов они имеют принципиальные отличия. Хотя, принцип работы тех и других во многом похож.

Наружный блок теплового насоса осуществляет забор воздуха из окружающей среды посредством установленного в нем вентилятора. Забираемый воздух внутри внешнего блока насоса попадает в теплообменную систему. Она представляет собой комплекс трубок, по которым циркулирует хладагент. Особенностью хладагента является его состав, который позволяет ему поддерживать экстремально низкую температуру. Она почти всегда ниже температуры окружающего воздуха. При контакте атмосферного воздуха и элементов системы теплообмена происходит нагрев хладагента. Чем выше разница между его температурой и температурой атмосферы, тем эффективнее будет проходить процесс теплопередачи.

Схема работы теплового насоса

Получая энергию в виде тепла, хладагент увеличивается в объеме и меняет свое агрегатное состояние на газообразное. Образовавшийся газ по внутренним каналам поступает в компрессорный блок насоса, где происходит его принудительное сжатие. За счет этого процесса происходит дополнительный разогрев хладагента приблизительно на 20%. Таким образом, из всего полученного тепла лишь 1/5 часть вырабатывается за счет расхода электроэнергии, остальные 4/5 получены из атмосферы.

После сжатия газ транспортируется в конденсаторный блок. Там происходит очередная смена агрегатного состояния хладагента с газообразного на жидкое. В результате этого хладагент приобретает свою первоначальную температуру, а накопленное им тепло переходит на теплоприемник. До этого момента принципы работы систем воздух-воздух и воздух-вода идентичны.

Разница между этими агрегатами заключается в том, что в первом случае (воздух-воздух) в качестве теплоприемника выступает воздух помещения, а во втором (воздух-вода) – объемный бак с водой.  Он кроме этого играет роль теплового аккумулятора и источника горячего водоснабжения дома, если это предусмотрено конструкцией.

Особенности установки и эксплуатации


Иногда внутренний блок ставят именно так — чтобы прогревать нижнюю часть помещения, а теплый воздух потом сам будет подниматься наверх.

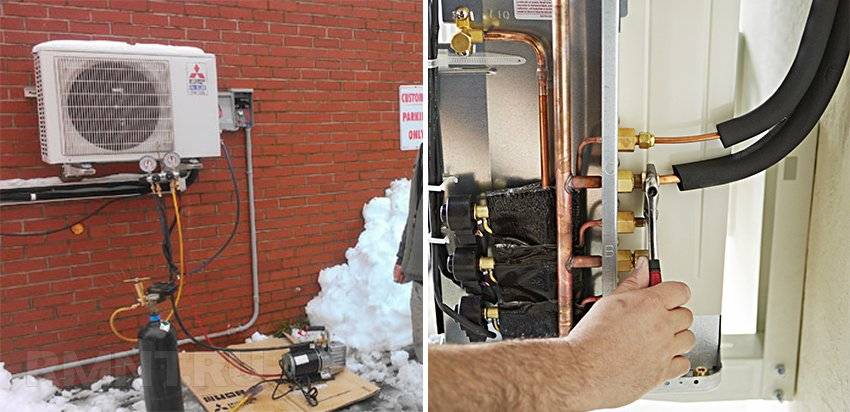

Это оборудование мало чем отличается от кондиционера, как и по принципу монтажных работ. Как и в случае с другими климатическими системами ТН может быть с одним внутренним блоком или с несколькими (мультизональным).

Как и в случае с кондиционером, тепловому насосу нужно проводить периодическую профилактику, желательно один раз в год – чистить или менять фильтра, проверять наличие и давление теплоносителя в системе, соответствие режимам работы.

Возможен ли монтаж своими руками

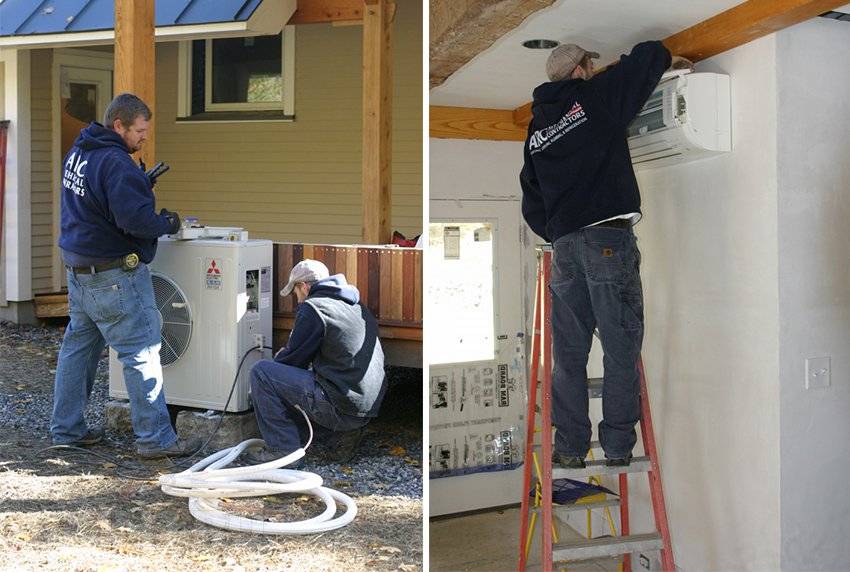

Несмотря на техническую сложность тепловых насосов, их установка может выполняться самостоятельно. Если точнее, то своими руками вы вольны провести всю «грязную работу»: прокладку технических трубопроводов и сетей питания, навеску внутренних и наружных блоков. В паспортной документации к каждому конкретному типу теплового насоса имеется исчерпывающая информация об условиях установки блоков, уклоне, протяжённости и допустимых изгибах технических трасс.

Всё, что останется впоследствии — пригласить специалиста, который проверит корректность монтажа системы и обеспечит её правильный ввод в эксплуатацию. Эти работы самому не выполнить: требуется оборудование для прочистки и обезвоздушивания системы, заправки хладагента — в целом этот процесс достаточно технологичен и сложен.

Следует подчеркнуть, что установка подобных систем кондиционирования не делается «с кондачка». Требуется детальный предварительный расчёт, в частности, необходимо определить подходящий под конкретные климатические условия класс оборудования и вычислить его достаточную мощность. Само собой, централизованное отопление на основе тепловых насосов вызывает ещё больше сложностей в проектировании и согласовании работ со строительными подрядчиками.
