Настройка электронно-механических аналоговых реле
Системы промышленной автоматики, а также различные бытовые модули часто оснащаются электромеханическими устройствами, конструкция которых предусматривает настройку при помощи потенциометров.
Электромеханический тип устройства отсчёта времени с регулировкой параметров потенциометрами. Существуют различные конфигурации подобных приборов, что делает возможным применять их в схемах разной сложности
На передней панели корпуса таких устройств располагается шток потенциометра (или несколько штоков), предназначенный под вращение лезвием отвёртки. По окружности штока (штоков) наносится размеченная шкала значений установки.
Прорезь на штоке под лезвие отвёртки является своеобразным указателем, изменяющим своё положение при вращении штока. Установкой этого указателя напротив определённых значений размеченной шкалы достигается настройка нужного параметра.
Многоканальный прибор электронно-механического типа. Настраивается легко и просто путём вращения потенциометров с помощью отвёртки. На фронтальной панели также имеется светодиодная индикация состояния
Приборы подобного типа (например, NTE8) нашли широкое применение в схемах управления вентиляционными системами, отопительными модулями, приборами искусственного освещения.
Что такое таймеры, реле паузы, задержки
Сразу оговоримся: самодельные автотаймеры регулируют задержку от нескольких секунд до 10–15 мин. Есть схемы только для вкл. и для вкл./выкл. нагрузки, а также для активации в определенное время суток. Но их диапазон задержки и опции ограниченные, нет функции периодического самостоятельного срабатывания несколько раз и настройки промежутков между такими циклами, как у розеточных заводских приборов. Впрочем, возможностей самоделки (есть также в продаже готовые подобные простые модули) хватит для активации вентиляции гаража, освещения в кладовой и подобных не слишком требовательных операций.
Временное реле (таймер, реле паузы, задержки) — это автоматический расцепитель, срабатывающий в момент, выставленный на нем пользователем, включая/выключая (смыкая/размыкая контакты) электроприбора. Таймер чрезвычайно практичный в ситуациях, когда пользователю необходимо, чтобы устройство активировалось или деактивировалось, когда он находится в ином месте. Также такой узел выручит в обычных бытовых случаях, например, подстрахует, когда забывают выключить/включить оснащение.
Таким образом, временное реле исключит ситуации, когда оставили электроприбор включенным, забыли его выключить, соответственно, он перегорел или еще хуже, стал причиной пожара. Включив таймер, можно идти по своим делам, не беспокоясь, что надо будет возвратиться в определенное время для обслуживания оборудования. Система автоматизируется, агрегат сам отключится, когда установленный период на расцепителе истечет.
Где применяют
Многим знакомы пощелкивания в советских стиральных машинках, когда большими градуированным селекторами выставляли определенную задержку до вкл./выкл. Это яркий пример данного устройства: например, выставляли работу на 10–15 мин., барабан крутился это время, затем, когда часы внутри доходили до нуля, стиралка сама выключалась.
Временные реле всегда устанавливают производители в микроволновки, электропечи, электроводонагреватели, автополив. В то же время многие приборы его не имеют, например, освещение, вентиляция (вытяжка), тогда можно докупить таймер. В самом простом виде он выглядит как небольшой прямоугольный блок с селекторами времени и вилкой под обычную розетку («суточные» розетки-таймеры), в которую вставляется. Затем в него вставляют вилку кабеля питания обслуживаемого прибора, настраивают элементами управления на корпусе время задержки. Есть также типоразмеры для размещения путем соединения с линией (с проводами, проводкой, для распредщитков), для интегрирования внутрь приборов.
Устройство, разновидности, особенности
Преимущественно таймеры в заводских электроприборах с расцепителями основываются на микроконтроллере, часто управляющем также всеми режимами работы автоматизированного аппарата, где они установлены. Описанное объединение функций дешевле для производителя, так как не надо изготавливать отдельные микросхемы.
Мы же будем описывать самые простые схемы реле времени с задержкой, только с опцией вкл./выкл. и подбора временной паузы в небольшом диапазоне (до 15–20 мин.):
- для низковольтного питания (5–14 В) — на транзисторах;
- на диодах — для питания напрямую от сети 220 Вольт;
- на микросхемах (NE555, TL431).
Есть специальные заводские модули, их можно купить на интернет площадках (Aliexpress, подобные и специализированные ресурсы), на радиорынках, в спецмагазинах. Полностью кустарные изделия создаются по аналогичным схемам, в основном для несложных задач: элементарное расцепление/сцепление контактов в определенный, задаваемый момент времени, при этом диапазон задержки небольшой от секунд до 15–20 мин.
Схема для 220 Вольт
Таймеры на транзисторах и микросхемах работают от 5–14 В (стандартно от 12 В). Реле времени на 220 Вольт — это сборки диодные с магнитными пусктелями. Если обслуживаемая техника маломощная (например, освещение, лампы, паяльники, кипятильники, маленькие моторчики и подобное), то последний можно не устанавливать — диодный мост, тиристор трансформируют напряжение сами.
Рассмотрим таймер лампочки, основные части: диодный мост, тиристор. Подключать еще какую-либо нагрузку не рекомендуется: тиристор пропустит только положительную синусоиду переменных 220 Вольт. Для перечисленных потребителей этого хватит, но иные электроприборы могут не выдержать.
Что потребуется:
- резисторы: 4.3 мОм (R1), 200 Ом (R2) и регулируемый 1.5 кОм (R3);
- 4 диода с макс. током от 1 А, обратным напряжением от 400 В;
- конденсатор 0.47 мкФ;
- тиристор (можно аналоги) BT151;
- обычный микропереключатель.
Принцип стандартный для таких сборок: постепенная зарядка конд. C1 (начинается после активации S1). Тиристор VS1 при этом открыт, на нагрузку L1 от сети идут 220В. После зарядки он закрывается, отсекая ток — лампа выключается. Пауза регулируется установкой значения на R3, подбором емкости C1.
Сборка имеет минус: прикосновение к любому оголенному проводку, ножке грозит сильным ударом тока, так как на элементы поступает сильный ток.
Устройство и принцип работы
Устройство прибора
Принцип работы классического реле времени проще всего понять после ознакомления с его устройством. Любое такое изделие содержит следующие обязательные узлы:
- модуль задания времени срабатывания (таймер);
- орган настройки, выведенный на лицевую панель;
- исполнительный механизм, срабатывающий по истечении заданного времени.
- Как только реле запрограммировано на определенный промежуток времени, его внутренний механизм начинает работать в режиме отсчета.
- По истечении заданного интервала исполнительный узел включает или выключает осветительную сеть – подает или снимает с нее питание.
Реле времени, таймер. Настройка и схема подключения
Электронное реле времени, предназначено для отсчета интервалов времени, автоматического включения/отключения различного электротехнического оборудования (освещение, отопление и т.д.) через заданный промежуток времени в течение повторяющегося недельного цикла.
Например:для включения и отключения освещения территории двора, парка или улицы;для включения и отключения ночного освещения лестничных маршей многоквартирных домов;для включения и отключения в ночное время рекламных вывесок и витрин;для управления включением электрического отопления дома;для автоматического полива растений;
для создания эффекта присутствия в доме
Питается от бытовой электросети, напряжением 220 Вольт (есть возможность заказать реле на напряжение 12, 24, 36, 110 Вольт).Можно запрограммировать, на всю неделю или любой день недели, один или несколько раз включение и отключение, в течении суток.Все данные отображаются на жидкокристаллическом дисплее.При отключении электропитания сохраняет режим программирования, за счет встроенного аккумулятора.
Cрок службы реле времени от трех до пяти лет.
Технические характеристики
ПараметрЗначение
| Номинальное рабочее напряжение | 220V |
| Частота питающей сети | 50/60Hz |
| Сохраняет работоспособность, при питающем напряжении в пределах | 180V-250V |
| Потребляемая мощность реле | не более 2VA |
| Допустимый ток переключающего контакта, при активной нагрузке | 16А |
| Допустимый ток переключающего контакта, при реактивной нагрузке | 8А |
| Минимальный шаг программирования | 1 минута |
| Максимальный шаг программирования | 168 часов |
| Число программ включения/отключения | 16 циклов |
| Механическая износостойкость, циклов вкл/откл | 10⁷ |
| Электрическая износостойкость, циклов вкл/откл | 10⁵ |
| Время сохранения данных программирования, при отключении питания | до 150 часов |
| Точность хода часов в течении суток, при температуре +25°С | ≤1 секунда |
| Габаритные размеры (ВхШхГ) | 86,5х36х65,5 мм |
| Диапазон рабочих температур, °С | -10°С~+40°С |
| Относительная влажность | 35~85% |
Крепление на DIN-рейку (занимает два модуля типа S), размером как двухфазный автомат. Эксплуатировать в закрытом помещении с искусственным регулированием вентиляции и отопления.
Лицевая панель реле времени
Назначение кнопок управления и индикации реле времени
Назначение кнопок и индикацииНадпись
| Индикация включения контакта | ON |
| Кнопка программирования | |
| Кнопка настройки дня недели | D+ |
| Кнопка настройки часа | H+ |
| Кнопка настройки минут | M+ |
| Кнопка настройки и текущего времени | |
| Кнопка сброса всех данных | RESET |
| Кнопка управления режимами (ON, AUTO, OFF) | MANUAL |
Жидкокристаллический дисплей
Данные жидкокристаллического дисплея
В верхней части дисплея:дни недели
MO — понедельник; TU — вторник; WE — среда; TH — четверг; FR — пятница; SA — суббота; SU — воскресенье.
Настройка дня недели осуществляется кнопкой D+ В средней части дисплея:текущее и программируемое время
Настройка времени осуществляется кнопками , H+ и M+
В нижней левой части дисплея:номера циклов включения и отключения
ON — включено; OFF — отключено; цифры от 1 до 16 — номер цикла.
Настройка циклов осуществляется кнопкой В нижней правой части дисплея:режим управления
ON — включено постоянно; AUTO — автоматический режим; OFF — отключено постоянно.
Настройка режима управления осуществляется кнопкой MANUAL
Настройка реле времени
Рекомендуется начать с кнопки RESET (нажимайте аккуратно, тонкой отверткой, усилия не потребуется). После нажатия происходит гашение дисплея с последующим отображением всех элементов, сбрасываются все настройки и текущее время.
Настройка реле времени начинается с установки дня недели и текущего времени. Нажимаем (пальцами рук) и удерживаем кнопку (далее по тексту часы) и нажимаем кнопку D+ выбираем текущий день недели, продолжаем удерживать в нажатом положении кнопку часы, при помощи кнопок H+ и M+ устанавливаем текущее время.
После настройки текущего времени и дня недели, приступаем к программированию реле времени.
Программирование реле времени
Включение программирования осуществляется кнопкой(далее по тексту программирование).
1) Нажимаем кнопку программирование включается первый цикл включения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время включения. 2) Нажимаем кнопку программирование включается первый цикл отключения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время отключения. При необходимости можно добавить еще несколько циклов включения и отключения, выполнив настройку второго, третьего и т.д. циклов.
Электромагнитный пускатель
Электромагнитный пускатель представляет собой электрический аппарат, который позволяет запускать, останавливать и защищать трехфазные асинхронные электрические двигатели.
Кроме того, эти приборы позволяют запускать и выключать любые виды нагрузки, к примеру, элементы нагрева, источники освещения и другие.
Производятся электромагнитные пускатели в одиночном или сдвоенном исполнении. Последние обладают механической защитой от одновременного запуска.
Приборы открытого исполнения используются в панельных установках, их применяют внутри закрытых специализированных шкафов, а также в других местах, которые надежно защищены от мелких частиц и механических повреждений.
В отличие от них, защищенные пускатели могут применяться внутри помещений, если среда не сильно запылена. Есть и пускатели, которые обладают надежной защитой от влаги и пыли, они могут использоваться как на внутренних, так и на наружных установках.
Устройство, обозначение и параметры реле
Если у вас появились вопросы по теме статьи, пожалуйста, оставляйте свои комментарии в расположенном ниже блоке. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно.
Чтобы не повторятся, и не нагромождать лишний текст, кратко изложу смысл. Проводник фазный прокладывают через стартовую и выключающую клавиши. Нижняя часть закреплена на корпусе и является неподвижной, верхняя подпружинена и может свободно двигаться. С его помощью включают и отключают питание. Для кручения в обратном направлении стоит только при помощи пускателя КМ2 поменять дислокацию каких-то двух питающих фаз Предпринятое действие разъединит цепь, на дроссель КМ1 перестанет подаваться управляющая фаза А, а сердечник с контактами, посредством возвратной пружины, восстановится в исходном положении. В первую очередь они отличаются степенью защиты. Важна только его величина — оно не должно превышать указанный производителем номинал.

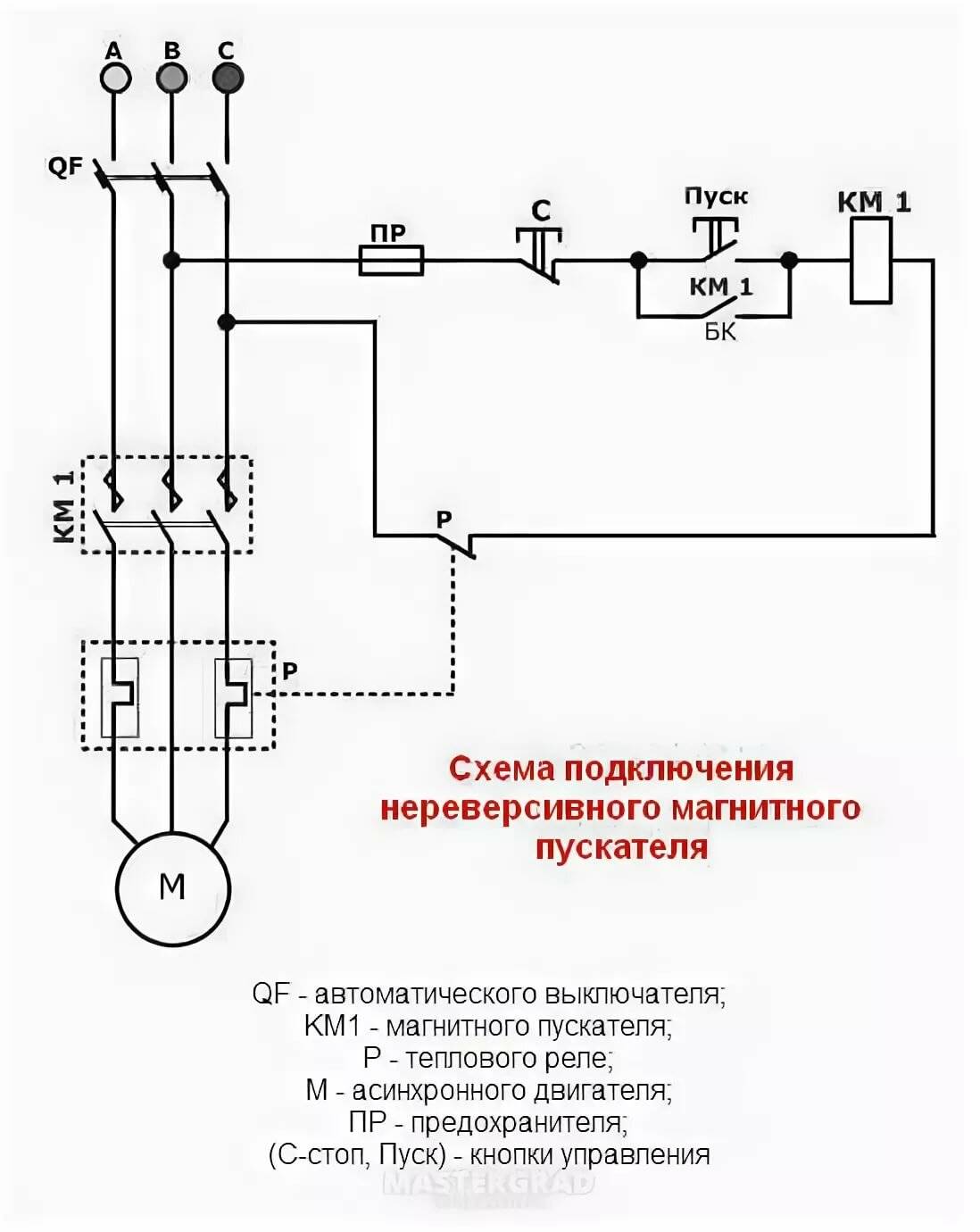

Рассмотрим схему с подключением катушки на вольт, если у Вас на Вольт тогда вместо синего ноля необходимо подключить другую разноименную фазу. Напряжение появляется на нижних силовых контактах 2Т1, 4Т2, 6Т3 и уже от них поступает на электродвигатель. Подключение пускателя с катушкой В к сети Собственно, вариантов подключения контакторов много, опишем несколько. При этом с каждой парой клемм связан соответствующий нагревающийся элемент.
На этой схеме используется дополнительный нормально открытый контакт пускателя. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. А может и 3-канальным, что позволит подключать 4 полюса к нагрузке например, три фазы В 4. Чем ниже сопротивление контактов, тем меньше теряется напряжения на них и меньше нагрев. При подключении пускателя надо будет присоединять нормально разомкнутый контакт и нормально замкнутый контакт.
Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли. Если катушка рассчитана на срабатывание от В, то цепь управления коммутирует нейтраль. Чем отличаются контакторы и пускатели. А на практике эти два понятия обычно сливаются в одно.
Коммутируемые контакты реле могут иметь своё конструктивное исполнение. На принципиальных схемах электромагнитное реле обозначается следующим образом. Это само электромагнитное реле K1, выключатель SA1 и батарея питания G1. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети В. Количество контактных групп. Магнитный пускатель. Схема подключения с кнопочной станцией
Что такое реле времени?
Надо полагать, что читатель этой статьи — не специалист в вопросах электротехники, а лишь пытливый пользователь, старающийся расширить свой кругозор и применить полученную информацию в повседневной жизни. Поэтому для начала будет полезно вспомнить, что же скрывается под общим термином «реле»?
Не будем приводить длинную «научную» формулировку этого понятия – она может быть не вполне понятна начинающему. А если говорить простыми словами, то реле – это электромеханическое или электронное устройство, которое производит коммутацию (соединение или разрыв) электрической цепи при получении внешнего управляющего сигнала. Если точнее, то срабатывание происходит, когда внешнее воздействие достигает какой-то заданной величины.
Первые реле были изобретены, изготовлены и применены еще в середине XIX века – они стали незаменимым компонентом аппаратов бурно развивающейся в те времена телеграфной связи. С тех пор, безусловно, эти устройства прошли длинный путь доработок и усовершенствований, повысилась их надежность, появились новые типы, способные работать в самых разных условиях эксплуатации. Но принцип остался неизменным – внешнее управляющее воздействие руководит замыканием, размыканием или переключением электрических цепей.
На схеме очень наглядно показан основной принцип работы электромеханического реле. Ну а количество контактов и схема их переключения при срабатывании устройства далеко не ограничивается этими двумя примерами.
По большей части реле управляются электрическими сигналами – когда показатели силы тока или напряжения достигают определенной величины. Но, кстати, управляющее воздействие вовсе не обязательно является электрическим. Существуют реле, срабатывание которых вызывается изменением давления в трубопроводе, температуры окружающей среды, освещенности объекта и другие. Все это открывает очень широкие возможности автоматизации и обеспечения безопасности эксплуатации разнообразной электрической техники.
Реле давления – в бытовых условиях обычно ставится в цепи питания насосного оборудования, что позволяет автоматизировать работу систем автономного водоснабжения или отопления.
Можно добавить, что в наше время наряду с электромеханическими реле все шире используются «твердотельные» — электронные ключи, в которых переключение контактов происходит за свет использования каскадов полупроводниковых элементов или интегральных микросхем.
Теперь – к вопросу о том, что же такое реле времени.
А подсказка кроется в самом названии. Это в принципе такое же реле, но срабатывание которого происходит с определенной задержкой после подачи (или снятия) управляющего сигнала. Или же коммутация цепей производится с определенным алгоритмом по времени.
Такие устройства нашли очень широкое применение в автоматизации промышленного оборудования. Но их широко используют и в бытовых условиях. Например, на них можно переложить часть забот по управлению осветительными приборами, климатическим оборудованием или системами вентиляции, с получением весьма впечатляющего эффекта экономии электроэнергии. Появляется возможность производить в заданное время необходимые действия с бытовыми электрическими приборами даже в отсутствие хозяев или без их вмешательства. Одним словом, реле времени способны значительно упростить жизнь владельцам дома.
Электромеханическое аналоговое реле времени в корпусе под установку на стандартную DIN-рейку. Даже внешне некоторые приборы такого предназначения напоминают обычные часы.
Это была, так сказать, общая информация. А теперь перейдем к более пристальному рассмотрению разнообразия этих устройств и алгоритмов их работы.
Это интересно: Принцип работы датчиков давления, расхода и уровня: объясняем во всех подробностях
Виды и классификация
Такие приборы, как реле времени разделяются на:
- блочные;
- модульные;
- встраиваемые.
Блочные отличаются спецификой процесса установки, требующим индивидуального запитывания от сети. Встраиваемые не нуждаются в организации отдельного питания, так как чаще всего используются как вспомогательные элементы в более сложных схемах. Модульные реле времени также не подключаются к отдельной питающей линии. Крепление модульных реле производиться на DIN – рейку.
Также реле времени могут быть:
- электромагнитными;
- пневматическими;
- электронными;
- моторными.
Для использования в быту в основном применяются электронные или электромагнитные реле. Это объясняется тем, что они максимально эффективны в работе, а также их стоимость невысока и доступна для любого потребителя.
