Понятие и виды распределительных электрических щитков

Советы мастеров по выбору и сборке

С учетом перечисленных и других характеристик выбрать подходящий бокс даже для обустройства сети в малогабаритной квартире – не такое уж простое дело.

Лучше посоветоваться с квалифицированным электромонтажником и, как минимум, заказать профессиональные проект разводки.  Отталкиваясь от схемы, можно проводить и сборку электробокса.

В конструкции будущего щита важна каждая мелочь. В качестве образца – квартирный бокс АВВ.

Это бокс, максимально пригодный для монтажа автоматов без покупки дополнительных деталей. Он стоит дороже, чем металлический ящик без шин и рамки, но гораздо удобнее в монтаже и применении.

На основании корпуса даже есть выдавливаемые лючки для проводки и небольшие пазы для более удобного распределения проводников внутри коробки.

Для установки в стену используют дюбеля, а зазоры между нишей и коробкой замазывают штукатуркой или гипсом. Если рамка с рейками съемная, то все работы по монтажу корпуса можно выполнить вместе со строительными мероприятиями по отделке стены, а сборку бокса – позже.

Опытные мастера советуют не экономить на электроборудовании, которое прослужит не один десяток лет, а купить прочный, надежный, отвечающий стандартам, безопасный бокс

Рекомендуем обратить внимание на продукцию брендов, которые уже давно зарекомендовали себя на российском рынке: ABB, Legrand, Viko, IEK, Makel, Schneider Electric

Что нужно знать о выборе и монтаже электрического щита

Выбирая тип электрического шкафа, надо ориентироваться на конструкцию и материал стены, на которую планируется монтаж щита. Если материал стены — гипсокартон, можно выбрать встраиваемый шкаф — так он не будет выделяться в интерьере комнаты. Если же стена изготовлена из бетона, и в комнате не предусмотрено специальной ниши, придется монтировать накладной распределительный щиток.

При установке электрического шкафа на даче следует учитывать назначение помещения. В доме или бане из натурального дерева нужно обеспечить критерии безопасности, тут подойдет накладной щит. Если планируется установка электрического шкафа в гараже или другом нежилом помещении, то вполне подойдет навесной, который гораздо проще установить.

Чтобы определиться с размером электрического шкафа, необходимо заранее составить схему электропроводки и посчитать количество необходимых устройств — автоматов, дифавтоматов, УЗО, а также решить, где будет стоять счетчик. Когда схема будет готова, подбираются необходимые модули. Нужно учитывать, что ширина одного модуля составляет 18 мм (ширина однополюсного выключателя)

В среднем, количество 1 категории групп электроснабжения модулей, которое занимает одно устройство, следующее:

  • электросчетчик – от 6 до 8;
  • однофазное УЗО – 3;
  • трехфазное УЗО – 5;
  • двухполюсный автомат – 2;.
  • однополюсный автомат – 1;
  • трехфазный автоматический выключатель – 3-4.

Перед тем, как щит монтируется на стену, производится его сборка. Производители предлагают собранные корпуса, в комплекте с которыми идут монтажные панели, а также полностью укомплектованные панели. Второй вариант используется чаще, в этом случае проект и схема сборки разрабатываются конкретно для такой панели.

Корпус начинают готовить к сборке, для этого удаляют заглушки стен корпуса и рассчитывают количество нужных отверстий для кабелей и проводов и их месторасположение, при необходимости делая дополнительные отверстия.

После этого устанавливаются шины заземления, кронштейны и рейки для монтажа. Конфигурация шкафа будет различаться в зависимости от его вида.

Способ установки щитка также зависит от типа конструкции. Наиболее трудоемкой является установка встраиваемого электрического шкафа, так как для его установки необходимо подготовить нишу в стене.

Когда ниша готова, собранный щит монтируется в эту нишу и закрепляется специальными кронштейнами. Затем производится подключение к питанию и потребляющей нагрузке.

Для этого внутрь электрического шкафа заводится входной кабель с дополнительными проводами. Провода выравнивают в один слой, учитывая конфигурацию и месторасположение автоматических выключателей. После соединения электропроводки со всеми устройствами шкафа производят подключение нагрузки потребителей и электроустановок. Затем включают все линии по очереди и проверяют их работоспособность.

Техническая характеристика распределительного щита

Перед установкой распределительного щита вы должны изучить перечень основных требований к таким щитам.

Рассмотрим некоторые основные требования:

  • На щите обязательно должны быть маркировочные обозначения. Например, на фото распределительного щита можно увидеть маркировку ГРЩ, что обозначает Главный распределительный щит.
  • Щит должен соответствовать всем, предписанным нормативными актами, требованиям по пожарной и электрической безопасности.
  • В щите должны быть установлены дополнительные средства изоляции, чтобы выдерживать перегрузку.
  • Конструкция щита должна разрабатываться с учетом требований пожарной безопасности.
  • Размеры и масса щита должны соответствовать своему предназначению и количеству групп электросети.
  • Щит должен обладать механизмом для крепления устройств.
  • В конструкции щита обязательно должна быть заземляющая рейка.
  • Перед приобретением щита, проконсультируйтесь со специалистом.

Соблюдать эти требования просто необходимо, так как работы, связанные с электрическими сетями, отличаются высокой опасностью возгорания и могут вызвать другие неприятные последствия.

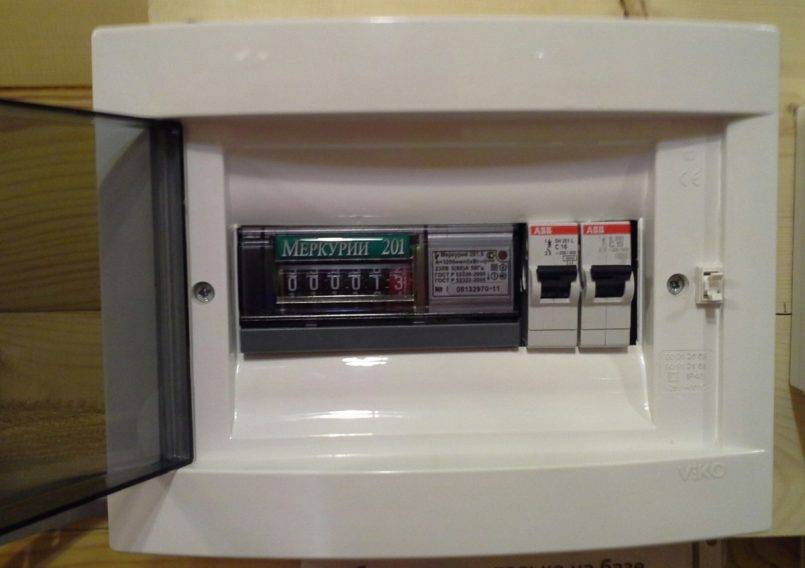

Фото электрического распределительного щита

Также рекомендуем просмотреть:

  • Схема подключения проходного выключателя
  • Виды распределительных коробок для электропроводки
  • Какие кабельные стяжки выбрать
  • Как выбрать лучший дверной звонок
  • Какой силовой кабель лучше выбрать
  • Назначение и принцип работы дифференциального автомата
  • Разновидности и схемы подключения ТВ-розетки
  • Для чего нужна термоусадочная трубка
  • Какой терморегулятор для теплого пола лучше выбрать
  • Как выбрать и подключить двойную розетку
  • Инструкция, как подключить розетку своими руками
  • Схема подключения выключателя
  • Как подключить двойной выключатель
  • Лучший светильник с датчиком движения для дома
  • Какой счетчик электроэнергии лучше выбрать
  • Как выбрать и установить подрозетник
  • Компьютерные розетки RJ45
  • Какой должна быть высота установки розеток
  • Как подключить розетку с заземлением
  • Лучшие стабилизаторы напряжения для дома
  • Как выбрать и настроить розетку с таймером
  • Как подключить телефонную розетку самостоятельно
  • Как выбрать люминесцентный светильник
  • Выдвижные и встроенные розетки
  • Как выбрать лучший галогенный прожектор
  • Какой светодиодный прожектор выбрать
  • Лучшие пластиковые короба для электропроводки
  • Что такое умная розетка
  • Что такое УЗО и как оно работает
  • Обзор современных сенсорных выключателей
  • Выбор и установка одноклавишного выключателя
  • Правильный выбор автоматического выключателя
  • Выбираем лучший крепеж для проводов
  • Виды гофр для электрических кабелей
  • Как выбрать точечный светильник для натяжных потолков

Этажный щит (ЩЭ)

Чуть ли не самый распространённый вид данных устройств, с которым знаком любой житель коммунальной квартиры. Такие щитки ставят почти во всех жилых многоэтажках по одному на каждый этаж. Как не трудно догадаться, это устройство отвечает за подачу электричества в квартиру и охраняет всю технику на этаже от неожиданных скачков напряжения.

Обычный этажный щит состоит из трех частей (камер):

  • Абонентская камера, в которой находятся защитные предохранители
  • Камера учета, в которой стоят счетчики электроэнергии
  • Слаботочная камера, в которой находятся устройства для обслуживания проводного интернета, кабельного телевидения и т.д.

Виды электрических щитков

Различаются по целевому назначению, по способу монтажа, по материалу. В зависимости от целей применения подразделяются на:

  1. Главный распределительный щит (ГРЩ). Служит для ввода и учета энергии в крупный объект (группу). Принимает энергию от питающих электролиний, трансформаторных станций или отдельных трансформаторов.
  2. Вводное распредустройство (ВРУ). Может выполнять аналогичные функции ГРЩ, или служить для дальнейшей подачи питания на более мелкие объекты. В него дополнительно монтируются измерительные приборы, контролирующие параметры тока.
  3. Аварийный ввод резерва. В этом электрическом щитке осуществляется автоматическое переключение на запасные источники питания при аварии. В качестве последних могут выступать аккумуляторные батареи, трансформаторные подстанции.
  4. Электрощит этажный (ЩЭ). Устанавливается на этажных площадках зданий в специально отведенных местах. Несет в себе функции дальнейшего распределения энергии по этажу.
  5. Щит квартирный (ЩК). Может устанавливаться как внутри квартирных помещений, так и на этаже. Этот электрический щиток отвечает за питание жилых площадей, учет потребления электроэнергии и защиту от негативного воздействия электротоком.
  6. Щит освещения. Применяется как отдельное устройство для обеспечения функций включения-выключения осветительных приборов.
  7. Щиты управления и автоматики. Щиток для электрических автоматов в основном применяется в электроустановках, на электростанциях, подстанциях. Часто функции управления и автоматики совмещают.

Навесной электрический щиток

Изготавливаются различной глубины (ширина боковой стенки). Они предназначены для установки на стену, специальное устройство или опору. Для изготовления неразборного корпуса применяется сталь листовая в 1 мм толщиной. Жесткость конструкции обеспечивает надежный монтаж оборудования. Щиток электрический квартирный может изготавливаться из пластика и иметь разборной корпус, состоящий из задней стенки (монтажного основания) и кожуха с крышкой. Они соединяются между собой специальными крепежами. При высоте шкафа до 800 мм щитки оснащаются одним замком, свыше – двумя.

Встраиваемый электрический щиток

Предназначен для монтажа вглубь стены. Состоит из:

  • корпуса, изготовленного из стали 1 мм толщиной;
  • стальной маски с навешенной на нее дверью.

В корпусе предусмотрены технологические отверстия для монтажа в стену. Окраску порошковой краской осуществляют в электростатическом поле. Для установки внутреннего оборудования используют монтажные панели или модульные системы. Электрический щиток в квартире такого типа обладает возможностью изменения дверного открывания. Общепринятая глубина встраивания в стену составляет 120 мм. Степень внутренней защиты IP31.

Напольный электрический щиток

Может служить в качестве главного щита для ввода и распределения электропитания. Сварной каркас из стали 2 мм толщиной обеспечивает конструкции жесткостью. Начинка состоит из съемных узлов и агрегатов, собранных линейно. Может иметь как одну, так и две двери. Запорное устройство может блокировать дверь в 4-х местах. На месте установки монтируется на специальный цоколь. Электрический щиток в частном доме, расположенный на открытом воздухе, предусматривает оснащение повышенной защитой от влияния внешней среды по типу IP55, 65.

Подготовка к сборке щита

Есть два варианта установки распределительного щита дома.

  1. Щит собирается отдельно по заранее сделанной схеме или однолинейной расчетной схеме готового проекта.
  2. Щит устанавливается на стену или в нишу в него заводятся провода групповых цепей. Монтаж и расключение кабелей электропитания групп, делается в уже установленном щите.

Оба способа имеют место быть.

Совет. Для частного дома, с постоянно пополняющимися электрическими группами, более уместен накладной распределительный щит, с запасными местами для монтажа дополнительных устройств защиты. Резервные группы никогда не помешают в частном доме.

Сборка и монтаж распределительного щита дома немыслимы без предварительных расчетов:

  • Общей нагрузки, рассчитываемую по мощности каждой группы;
  • Нагрузки на каждую группу, рассчитываемую по мощности каждого прибора дома;
  • Точного определения мест установки приборов требующих защиту УЗО (постирочная, ванная, баня, кухня, детская).
  • Для станков нужна установка магнитных пускателей, правда, их лучше вынести к самим станкам.

Требования к установке и прибору

Заземление дверцы электрощитка

Цель монтажа электрического распредщита – обеспечение электробезопасности, поэтому при его подборе и установке нужно обратить внимание на требования ГОСТ 51778-2001 и ПУЭ:

  • к изделию обязательно прилагается документы с подробным описанием, указанием номинального тока;
  • на корпус наносится знак электробезопасности с пределом напряжения;
  • качественный щиток выполняется из негорючих материалов – термостойкого пластика или металла с полимерным покрытием;
  • на кабели для подключения бытовой техники обязательно наносится маркировка;
  • обозначение шин, клеммных колодок заземления и нейтрали осуществляется согласно нормам ПУЭ;
  • дверки и корпус электрического щитка обязательно заземляются;
  • на дверках есть специальные места для установки пломб;
  • для защиты от детского доступа на щиток ставится замок.

Установка электрощитового оборудования осуществляется около входной двери квартиры в специальной нише. При невозможности ее обустройства на стену крепят внешний короб или штробят стену. Прибор располагают на высоте 1,5 м от линии пола. Ряд верхних автоматов должен находится на уровне глаз. В деревянных строениях предпочтительны навесные модели с хорошей пыле- и влагостойкостью.

Общие принципы

На первый взгляд, всё очевидно: нужно попасть в часть тела противника, не защищённую щитом. И, если речь идёт о баклере, то это действительно не трудно, особенно если у вас что-то вроде длинной лёгкой шпаги. Но когда противник спрятался за круглым викингским щитом или, того хуже, за капелькой, то после нескольких попыток пробить его создаётся ощущение, что он вообще неуязвим. Это не так. Речь дальше пойдёт именно о средних и больших щитах, потому что баклер в этом смысле не сильно отличается от даги, противодействие ему достаточно очевидно.

Основной уязвимостью щитовика является совокупность большой массы щита с его размерами, ограничивающими видимость. Щитовик видит хуже, а реальная скорость подстановки щита под удар у него чаще всего несколько отстаёт от желаемой, хотя это, конечно, вопрос подготовки. Самый простой способ пробить щитовика известен каждому щитовику, поэтому в чистом виде работает не слишком хорошо.

  1. Наносим в голову удар финтом, то есть без расчёта реально попасть и с готовностью использовать защиту противника для разгона следующего удара.
  2. Противник вынужден поднять щит на защиту и временно потерять визуальный контроль за вашим оружием.
  3. Сразу же наносим по дуге удар вниз, под щит, в район бедра левой ноги или куда там придётся.

Повторюсь: этот трюк известен вообще всем, поэтому любой адекватный щитовик после защиты от удара в голову, во-первых, защищает ногу, а, во-вторых, переходит в контратаку. С контратакой разбираться надо по ходу действия: если у вас тоже есть щит, то воспользуйтесь им, если же нет, то уклонитесь. Если вы видите, что противник после удара в голову действительно защищает ногу (можно разок попробовать, вдруг он забудет), то используйте это как манипуляцию. Когда вы знаете, что после удара в голову щит уйдёт вниз, не нужно бить вниз.

  1. Наносим тот же удар в голову финтом.
  2. Противник защищается щитом, затем опускает его вниз и наносит по вам атаку мечом.
  3. Сразу же пробейте в голову ещё раз, либо ударьте по диагонали слева сверху, со стороны его вооружённой руки. Не забудьте защититься от контратаки.

Освойте суть данной манипуляции: финт – увод щита на защиту от финта, увод щита на защиту от ожидаемой атаки – неожиданная атака. Сами направления действий могут быть любыми.

Терминология

Некоторые термины и определения в ГОСТ 32397-2013 не соответствуют тем стандартам, на которые ссылается документ. Кроме того, ссылки даны на подразделы отмененного ГОСТ 30331.1-95, в то время как действует ГОСТ 30331.1-2013. Такие понятия, как неквалифицированный персонал (сейчас он именуется «обычным лицом»), трехфазный переменный ток, линии групповых сетей и некоторые другие — некорректны.

Также в документе указано, что коммутационные операции при эксплуатации доступны неквалифицированному персоналу (читать «обычному лицу»), хотя в действующем ГОСТ IEC 60439-3 есть требование, что все работы с электрооборудованием, подключенным к сетям с номинальным напряжением 690/400 В, проводятся только квалифицированным персоналом, прошедшим обучение.

Мы приведем ту терминологию, какая дана в первоисточниках

Табл.1 Термины и определения

Буквенное обозначение Термин Определение
Оболочка Корпус, который обеспечивает необходимый тип и нужную степень защиты находящегося внутри оборудования. Выполняет защитные функции по предотвращению доступа к токоведущим частям (прямого контакта людей и животных)
Номинальный ток НКУ 1
Цепи Установлен на основании параметров составных частей, входящих в комплект, их предназначения и размещения
Проводник
PE Защитный 2 Используется для безопасности, н-р, как защищающий от поражающего действия тока
N Нейтральный Подсоединен к нейтрали, применяется для передачи э/ э
PEN Совмещенный Одновременно функционирует, как нейтральный и заземляющий

1 НКУ – низковольтное комплектное устройство.

2 Иногда еще применяют название «защитный заземляющий проводник».

Щит освещения (ЩО)

Исходя из названия на сегодняшний день можно сделать вывод о том, что эти устройства предназначаются для контроля осветительными приборами. Чаще всего такие устройства могут использоваться в нежилых зданиях, которые имеют большие размеры. В качестве примера можно привести торговые центры, а также продовольственные гипермаркеты. Щит освещения по принципу своей работы напоминает обычный выключатель.

ЩО

Как и в любой другой вид оборудования сюда можно установить предохранители, а также счетчики питания. Наиболее распространенной моделью на данный момент считается утапливаемый щит освещения с выключателем (УОЩВ). При необходимости его коробку легко можно монтировать в стену и замаскировать отделочными материалами.

Разновидности распределительного щита

Ни для кого не секрет, что наша жизнь была бы невозможной без электроэнергии, поэтому распределительный щит – это важное приспособление в жизнеобеспечения человека

Существует большое количество типов распределительных щитов, рассмотрим особенности каждого из них:

  • Главные распределительные щиты. Данный вид выполняет основные функции по приему и распределению электрического тока, и подачи энергии щитам иного предназначения.
  • Вводные распределительные устройства. Данное устройство выглядит как шкаф, который призван принимать электроэнергию непосредственно из трансформатора или из самой электросети.
  • Автоматические вводы резерва. Это устройство устанавливается для обеспечения сети электроэнергией на случай аварийной ситуации. Оно выполняет функции по переводу энергии с основных на дополнительные источники, а также обладает свойствами защиты сети от перегрузки.
  • Щиты, регулирующие обогрев или освещение помещения. Из названия понятно, что они обеспечивают функционирование систем освещения или обогревательной системы в помещении с помощью специально установленного электрического аппарата.
  • Щит автоматизации. Обеспечивает полную автоматизацию работы осветительной, вентиляционной, пожарной системы помещения.
  • Силовые распределительные щиты. Выполняет функции обеспечения электроэнергией силовые установки в помещении.
  • Щиты связи. Обеспечивают функционирование телекоммуникационной сети, средств связи и других.
  • Этажные щиты. Такие щиты устанавливаются в многоэтажных домах и выполняют функции приема энергии от главного распределительного щита и распределении ее на другие щиты.
  • Квартирные щиты. Устанавливается непосредственно в квартирном помещении и выполняет учетную и защитную функции.

Можно понять, что видов распределительного щита довольно много, поэтому при работах с электросетями вам необходимо полностью изучить перечень существующих видов щитов.

Сфера применения и конструкция силовых щитов

Монтаж силового щита необходим на любых объектах: в частных домах, на крупных промышленных производствах, в офисных и торговых помещениях, многоквартирных домах и пр. Комплектация щитка предполагает наличие основного автоматического выключателя (или рубильника в ВУ). С помощью него при необходимости можно полностью обесточить дом. Еще в комплекте присутствуют счетчик и предохранители.

Внешне силовой щит – это металлический шкаф с дверцей. Внутри него и располагается перечисленное оборудование. В список общего внутреннего содержимого щитка входят:

  • вводный автоматический выключатель;
  • клеммы, шины и другие коммутационные элементы;
  • счетчик электроэнергии;
  • одно или несколько УЗО;
  • автоматические выключатели, предохранители и другие элементы управления или защиты;

Для установки распределительных щитков рекомендуется выбирать место у входа. Оно должно быть сухим, рядом не могут располагаться отопительные приборы. Коммутацию оборудования щита производят на металлические DIN-рейки. Их крепление должно обеспечивать возможность свободного расположения между и под устройствами коммутационных проводов.

Щит силовой изготавливают из разных материалов:

  • Пластика. Чаще всего это небольшие распределительные щитки, устанавливаемые внутри помещений. Весь корпус пластиковый, а крышка часто выполняется прозрачной для упрощения контроля состояния содержимого.
  • Металла. Щитки выполняют полностью металлическими или со вставками из прозрачного пластика или стекла. Вставки размещают на лицевой панели, чтобы иметь возможность контролировать режим работы внутренних элементов.

№2. Основные виды распределительных щитов

Распределительный щит может отвечать за безопасную подачу электричества в квартиру, на этаж или на большое здание. В зависимости от масштаба зоны обслуживания электрощитки делятся на такие виды:

  • главный распределительный щит (ГРЩ) находится во главе иерархии, устанавливается на трансформаторных подстанциях и на крупных производствах. Он, как правило, отличается внушительными размерами, отвечает за электроснабжение целого объекта, защищает от перегрузок в сети и коротких замыканий. ГРЩ, равномерно распределяющий электроэнергию по всем помещениям, может автоматически переключаться с основного ввода питания на резервный;
  • вводное распределительное устройство (ВРУ) устанавливают на входе силового кабеля в многоквартирные жилые дома, офисные центры, производственные помещения. ВРУ распределяет питающие линии для квартирных и этажных щитков, ведет учет потребленной электроэнергии, срабатывает в случае перегрузок и коротких замыканий;
  • аварийный ввод резерва (АВР) используется не везде и предназначен для переключения потребителей с основного источника электропитания на резервный в случае аварии. АВР необходим для больниц и прочих учреждений, где важна непрерывная подача электроэнергии. Иногда такие устройства используют в коттеджах;
  • щит этажный (ЩЭ) ставится, в основном, в жилых зданиях для распределения электропитания на 2-6 квартир. В таком щитке выделяется место для модульной автоматики и приборов учета электроэнергии. Может использоваться в административных зданиях;
  • щит квартирный (ЩК) располагается на вводе электрического кабеля в квартиру, устанавливается обычно в прихожей, тамбуре, реже – около входной двери. Квартирные щитки знакомы практически каждому, они используются для защиты от коротких замыканий и перегрузок, распределения групповых линий питания и учета электроэнергии. О выборе распределительных щитков данного типа и пойдет речь.

Среди других видов отметим щиты освещения (ЩО), которые необходимы для редких выключений и включений автоматики, такие устройства защищают от перегрузок, используются в общественных и торговых зданиях. Щит управления (ЩУ) также устанавливают в административных зданиях для управления вентилирующим, отопительным оборудованием и сигнализацией. Щит автоматики (ЩА) необходим для управления программными контроллерами систем вентиляции, отопления и т.д. Есть еще щиты бесперебойной подачи питания (ЩБП), которые устанавливают при подключении вычислительного и медицинского оборудования, требующего постоянной подачи электроэнергии и чувствительного к перепадам напряжения.

Пластиковые щиты

На рынке сегодня предоставлен большой ассортимент данных изделий.

Щиты из пластика монтируются как внутри помещений, так и снаружи, а благодаря отменной функциональности, сборка занимает намного меньше времени, а монтаж становится более легким.

Особенности

  • Внешнее полотно щита остается гладким, кабель проводится на внутренней стороне.
  • Винты пластиковые, поддаются быстрому закручиванию.
  • Дверка сконструирована таким образом, что возможно установить на ней замок, что является дополнительной защитой.
  • Защищенность клемм от лишних касаний.
  • Задняя сторона щита оснащена разметкой крепежных отверстий, что способствует точности и аккуратности сборки.

Технология монтажа

Питание ГРЩ на сегодняшний день осуществляется через магистральный шинопровод и производится с низкой стороны трансформатора. Также электромонтажнику следует помнить, что питание секций ГРЩ следует выполнять взаимно резервируемыми линиями.

Перед началом монтажа нужно предварительно разместить автоматические выключатели на монтажной панели. Затем необходимо откорректировать размещение медных шин в шинных держателях аппарата. Проще всего выполнять монтаж оборудования, когда ГРЩ располагается на столе. Все элементы автоматического ввода нужно расположить на дин-рейке. При расположении мощных автоматических выключателей их следует располагать друг под другом. Благодаря такому размещению объем работы по расключению шин значительно уменьшится.

Монтажная схема ГРЩ

Шины PE и N обычно устанавливают на изоляторы и в дальнейшем скрепляют по всей длине между собой. В дальнейшем для расключения кабельных линий в них делаются отверстия. Чтобы исключить возможность дальнейшего поражения током устанавливают пластроны, которые изготовляют из негорючего материала. Если будет интересно читайте про схему сборки распределительного щитка.

№3. Виды электрических щитков по способу установки

По способу установки распределительные щитки можно поделить на такие виды:

  • накладные, или наружные. Это самый распространенный вариант, прост в установке, но будет несколько выпирать вперед по отношению к стене, что необходимо учесть при выборе места. Такие щитки используют при организации проводки скрытого и наружного типа, они могут быть выполнены из металла или пластмассы. Электрики советуют в деревянных домах и банях ставить щитки именно накладного типа;

  • встраиваемый щиток выглядит более эстетично, устанавливается вровень со стеной, но работы по его монтажу выполняются сложнее. На лицевой панели обязательно имеет отбортовку, которая закрывает технологический стык. Специалисты рекомендуют выбирать подобный вариант в тех случаях, когда число отходящих линий значительно меньше числа модулей щитка. В противном случае кипу проводов будет весьма затруднительно провести сквозь боковые стенки;
  • напольные щитки отличаются настолько большими размерами, что на стену их повесить нельзя. В быту они не используются.

Для электрического щита важно выбрать правильное место, ведь на кону наша безопасность. К месту установки выдвигают такие требования:

  • достаточная удаленность от пожаро- и взрывоопасных веществ;
  • хорошая естественная вентиляция;
  • легкая доступность. Электрик в случае чего должен приложить минимум усилий, чтобы добраться к щитку;
  • желателен достаточный уровень естественной освещенности.

Маркировка квартирного распределительного щита

Каждыйраспределительный электрощитимеет свою маркировку. которая присваивается серии щитов на основе все того же ГОСТа. Структура маркировки различна для каждого вида электрощитов. Здесь я приведу структуру маркировки квартирного электрощитка. Для квартирного распределительного щитка маркировка обозначается по следующей структуре:

После основной маркировки указываются дополнительные данные: Номинальный рабочий ток встроенного вводного автомата в Амперах/Наличие счетчика (Сч)/Климатическое исполнение.

Рассмотрим простой пример:

Квартирный распределительный щиток:3ЩКН2-40А/Сч

Это маркировка Трехфазного щитка квартирного, наружной установки,2-ой серии, с встроенным вводным автоматом на 40 Ампер и с встроенным счетчиком.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
