Критерии выбора решетки для дождеприемника

Из чего изготавливают дождеприемные колодцы

Дождевые и накопительные колодцы канализационной системы могут изготавливаться из нижеприведенных материалов:

1. Железобетонные кольца – самый распространенный материал, который может выдерживать большую нагрузку и длительную эксплуатацию. Армирование бетона позволяет равномерно распределять нагрузку. Поэтому железобетонные кольца могут выдерживать давление, оказываемое со стороны воды и окружающей среды. Сложности при применении железобетонных колец возникают по причине их большого веса. Сегодня в продаже можно встретить варианты исполнения, соединение которых может проходить при обеспечении высоких изоляционных качеств.
2. В некоторых случаях красный кирпич применяется для возведения колодца. Сегодня кирпичные конструкции встречаются крайне редко, так как они не могут прослужить на протяжении длительного периода. Кроме этого возведение кирпичной кладки вызывает довольно много трудностей.
3. Современный подход к возведению дождеприемных колодцев заключается в применении труб большого диаметра из пластика. Они могут иметь различный диаметр, а также плоскую и гофрированную поверхность. Преимущества пластиковых труб заключается в относительно невысокой стоимости, в простате проведения монтажных работ и многих других моментах.

То, какой материал применяется при возведении дождеприемных колодцев и определяет особенности конструкции.

Виды ливневки

В СНиПах оговорено, что ливневка делится на две категории: точечная и линейная.

Точечная ливневая канализация

Основной объем воды от атмосферных осадков – это ее сброс с крыш зданий и сооружений. Поэтому кровли комплектуются водоотводящей системой, в состав которой входят вертикальные водоотводы, установленные в основном по углам здания. Если длина постройки большая, то производится монтаж промежуточных водоотводов через каждые 25 м.

Так вот под ними и устанавливаются водоприемники системы точечной ливневой канализации, которые сверху закрываются защитными решетками, а внутри устанавливаются пескоуловители в качестве системы фильтрации. Соединяются водоприемники канализационными трубами (не перфорированными) в единую сеть, по которой вода будет отводиться в дренажный колодец.

Водоприемник под вертикальным водоотводом

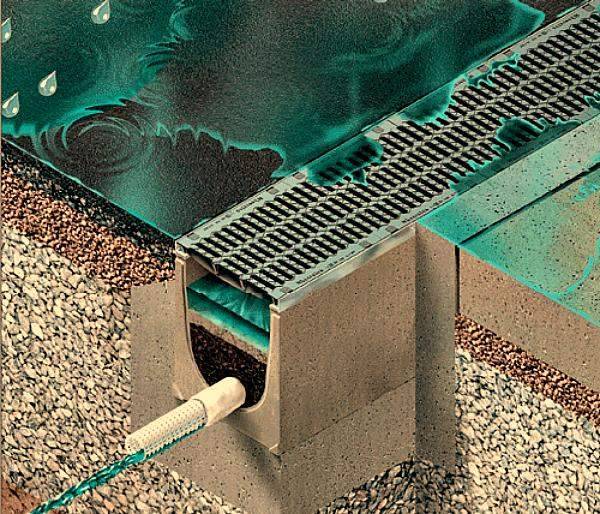

Линейная ливневка

Данная разновидность ливневой канализации предназначается для сбора воды, которая не только стекает с крыш, но и собирается на остальной территории. Делится она на три категории: открытая, закрытая и смешанная.

• Открытый тип – это сеть бетонных или пластиковых каналов, которые сверху закрыты решетками. Это самый простой вариант обустройства дренажа по СНиП.
• Закрытый тип. Самый сложный и по возведению, и по проектированию вариант. Перед тем как переходить к его реализации, необходимо учитывать объем отводящей воды, тип грунта на участке, рельеф самой территории. После этого производятся расчеты, создается схема прокладки труб и место расположения дренажного колодца.
• Комбинированный тип. Обычно этот вариант используется на больших площадях, где не везде есть возможность использовать только один тип из двух первых.

Линейный открытый тип

Особенности пластикового дождеприемника

Колодцы из пластика – новый вид модели, применяется достаточно часто на частных дачных участках. Для их изготовления применяется специальный пластик, который способен держать перепады температур и устойчив к химикатам, которые в основном присутствовуют в почве.

Преимущества:

• Поверхность дождеприемника из пластика гладкая, что дает возможность воде легко стекать в систему стоков. На стенках колодца не образуются слоистые отложения, что увеличивает службы.
• Прочность ПВХ не уступит ни металлу, ни бетону. Поэтому срок эксплуатации их ничем не ограничен, не требует постоянного технического обслуживания.
• Пластиковые дождеприемники устойчивы к низким морозным температурам, выдерживают самые суровые зимы.
• 100% экологичен. При перепадах температур и высокой влажности Материал не выделяет в окружающую среду вредных компонентов.
• Прост в установлении и имеет легкий вес, не требует дополнительной гидроизоляции
• Можно увеличить пропускную способность, соединив несколько колодцев.

Наиболее популярными материалами для производства пластиковых дождеприемников воды являются полимербетон и полипропилен, обладающие хорошими теплоизоляционными и характеристиками по защите от негативного воздействия влаги. Именно технические особенности материала, невысокая цена сделали приемники из пластика очень востребованными на дачных участках.

Конструкции из высокопрочного ПВХ, структуры из нилопластов являются исключительным выбором для тяжелых и громоздких бетонных люков. Сливные дождеприемники, бордюрные входы и встроенные водостоки легко устанавливаются с минимальным оборудованием и рабочей силой. Способные работать с нагрузками, структуры из пластика обеспечивают водонепроницаемое уплотнение с отличной экономией.

Эксплуатация дождеприёмника и уход за ним

Чтобы ваш участок не «благоухал» сточными водами, ливнёвку, как и любую систему канализации надо периодически чистить. Основные правила ухода:

• Следите за тем, чтобы через решётки лотков и дождеприёмников в систему не попадал мусор. Так вы предупредите засоры и гниение этого мусора внутри труб.
• Если у вас на участке установлен индивидуальный водосборный колодец, следите, чтобы он не переполнялся, иначе вся система может выйти из строя.
• Один раз в 2–3 месяца производите осмотр фильтрующих систем дождеприёмников. Для этого достаточно снять решётку (или крышку на вертикальном устройстве) и извлечь корзину. Она чистится вручную и промывается водой.

  Корзина-фильтр должна быть всегда чистой, чтобы не уменьшалась пропускная способность дождепрёмника

• То же следует проделывать с перегородками-сифонами.

Если корзина обросла налётом (как раз он и издаёт неприятный запах), для её очистки можно воспользоваться небольшим шпателем и любым бытовым средством для прочистки канализационных труб.

Ливневая канализация способна избавить вас от многих проблем и хлопот. К тому же пластиковые дождеприёмники стоят недорого, и установить их можно самостоятельно, не тратя денег на услуги специалистов.

Главные требования к дождеприемникам

Прежде всего, дождеприемник должен соответствовать по пропускной способности именно той канализации, для которой он обустраивается. Также необходимо учитывать степень устойчивости выбранного материала дождеприемника ко всякого рода негативным воздействиям со стороны окружающей среды, включая возможность механического разрушения и воздействие химических веществ. Наконец, дождеприемник должен соответствовать предполагаемым нагрузкам на всю систему и на данное место, где он установлен.

Как правило, дождеприемники устанавливаются под сточными трубами, непосредственно у пешеходных переходов и у пешеходных зон, дорожек, а также в пониженных местах местности, на перекрестках и в местах, где интенсивность дождевого потока наиболее велика. Если же нужно подобрать место под трубопроводами, то идеальным окажется место пересечения всех потоков.

Дождевая вода по каналам и желобам поступает в дождеприемники с последующим выведением через систему ливневой канализации.

Если же неверно подобрать место для монтажа приемника – большая часть стока останется наверху, в результате общая эффективность всей, даже самой продуманной и дорогой, противоливневой системы окажется минимальной.

Назначение ливнеприемника

Дождеприемники – важные узлы ливневой канализации. Их предназначение – принимать с поверхности потоки воды, возникающие из-за дождей или таянья снега. Индустриальное применение также предполагает передачу в канализационные стоки очищенной жидкости, образующейся в процессе производства.

Преимущество дождеприемника в том, что он собирает воду не только из желобных устройств, расположенных на зданиях, но и прямо с поверхности земли. Там, где стоят такие конструкции, луж не бывает.

Состоят конструкции ДБ из корпуса и решетки, закрывающей его сверху. Функции последнего элемента следующие:

• задержка крупноформатного мусора и листьев на поверхности, чтобы им не забивались внутренние коммуникации;
• облагораживание канализационных сливов;
• защита пешеходов и животных от травм.

Большие прямоугольные ливнеприемники монтируют в лотках автотрасс или стоянок транспорта там, где уклон больше или равен 0,005 либо на участках с пологим спуском. Иногда в подобных местах ставят и круглые дождеприемники, но они менее популярны из-за сложности установки.

Дождеприемники для ливневки из пластика

Самым востребованным является именно пластиковый вариант, который используют для применения на приусадебной территории или дачном участке. Производят его из особого морозостойкого полипропилена, отличающегося устойчивостью к температурным перепадам, различным нагрузкам и химическим веществам.

Стандартные параметры пластиковых дождеприемников для ливневой канализации равны 300х300х300 миллиметров, либо 400х400х400 и 500х500х500 миллиметров. Такие модели различают согласно максимально допустимой величине нагрузки на решетку.

В соответствии с данным показателем выпускают изделия следующих классов:

1. А – максимальная нагрузка на них не превышает 1,5 тонн, их используют для монтажа на дорожках для пешеходов и приусадебных участках.
2. В – имеют способность выдерживать вес до 12,5 тонн, что позволяет устанавливать эти модели на автомобильных парковках и в гаражных сообществах.
3. С – переносят нагрузку максимум 25 тонн и поэтому их задействуют на заправочных станциях и автомобильных магистралях.
4. D – 40-тонные приемники выдерживают вес грузового транспорта.
5. E – максимально допустимая нагрузка на них до 60 тонн и это дает возможность монтировать их на стоянках грузового транспорта и в иных местах.
6. F – они способны выдержать массу до 90 тонн, подобные модели устанавливают на площадках, где перемещается тяжелая техника.

Вне зависимости от размеров модели из пластика для ливневой канализации состоят из следующих частей:

1. Корзина. Предназначается для защиты системы отвода стоков от проникновения мусора. В дождеприемниках размерами 300х300 миллиметров и других аналогичных изделиях он оседает на дно корзины и по этой причине ее периодически следует извлекать и очищать.
2. Резиновый сифон. Не дает распространяться неприятному запаху, возникающему при гниении мусора и испарении жидкости со дна корзины.
3. Перегородка. Выполняет функцию гидрозатвора, она нужна в случае подсоединения к приемнику водоотводящей системы.
4. Крышка. Позволяет полностью закрывать дождеприемник, ее задействуют в холодную погоду или при не использовании дождеприемника по какой-либо причине.
5. Решетка. Через нее вода попадает в ливневку. Модель круглой или квадратной формы подбирают в зависимости от конструкционных особенностей приемника.
6. Люк. Его применяют при обустройстве колодцев закрытого типа.
7. Удлинитель. С его помощью можно увеличивать глубину конструкции.

Приемники различают по способу отвода жидкости. Он может производиться в сторону или вниз. Выбор конкретного варианта основан на конструктивных особенностях ливневки и места нахождения в ней дождеприемника.

Чтобы установить на место пластиковый водоприемник, не потребуется задействовать спецтехнику, можно без проблем обойтись собственными силами. Пластик довольно устойчив к всевозможным негативным воздействиям, таким как, температурные перепады или агрессивные химические соединения.

Еще одним важным преимуществом пластиковых изделий, отличающих их от чугунных водоприемников, стала простота обслуживания. Чтобы их почистить, достаточно извлечь корзину, удалить из нее содержимое и далее промыть. Поскольку такие дождеприемники имеют небольшие размеры и вес, сделать подобную манипуляцию будет несложно.

Трубопровод к модели из пластика подсоединяют без применения специальных крепежных элементов, причем в двух плоскостях. Решетки для пластиковых изделий могут быть произведены из чугуна, жести или из этого же полимера.

Наиболее прочным считается вариант из чугунного сплава и поэтому его задействуют в местах, где наблюдается повышенная нагрузка. Зависит стоимость пластиковых приемников от их конструкционных особенностей и компании-производителя.

Особенности монтажа

Правильная установка дождеприемника гарантирована при неукоснительном соблюдении техники его монтажа. Работают в такой последовательности:

• Подготовка котлована. Его глубина должна быть равна высоте резервуара с решеткой плюс 30 см на подсыпку из песка и бетона. По стенкам габариты ямы увеличивают на 15-20 см с каждой стороны на бетонную заливку.
• На дно ямы насыпают слой песка толщиной 15 см и хорошо трамбуют его.
• Сверху наливают бетонный раствор из цемента и щебня. Массе дают просохнуть под установку резервуара. Такая площадка будет служить надежным основанием. В ходе заливки бетона следят за ровностью с помощью строительного уровня.
• На застывший раствор устанавливают по уровню дождеприемник, предварительно освободив от прокладки патрубок. В резервуар вставляют ответвление ливневки и промазывают все стыки герметиком.
• Дождеприемник заливают со всех сторон бетонным раствором по самый верхний край. Во время заливки нужно аккуратно металлическим прутом выгонять воздух из раствора, иначе стенки укрепления будут пористыми и хрупкими. Впоследствии они могут поддаться воздействию пучнистого грунта.
• Как только раствор хорошо схватится, можно устанавливать корзину и верхнюю защитную решетку.

При монтаже резервуара для сбора дождевой воды стоит учитывать способность грунта сужаться, расширяться и пучиться при температурных перепадах. Поэтому экономить на бетонной заливке дождеприемника не стоит. В противном случае со временем он может всплыть, как поплавок. Грунт просто вытолкнет его наружу.

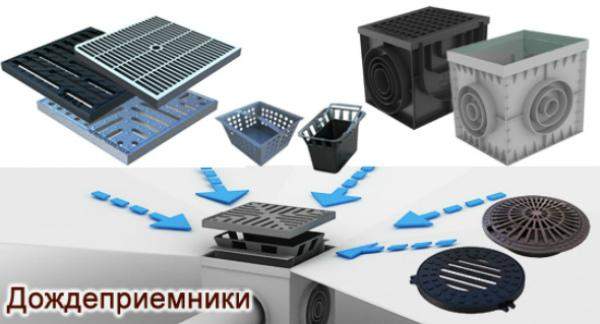

Комплектация дождеприемников

Помимо самого контейнера (колодца), дождеприемник содержит другие элементы:

• Решетку;
• Фильтрующий патрон;
• Лотки;

Каждый элемент имеет свое предназначение.

Решетки для дождеприемных колодцев

Решетки

В комплекте к дождеприемному колодцу всегда идут решетки, которые иногда тоже называют дождеприемниками. Именно они пропускают воду и не допускают попадание мусора в систему.

Решетки, как и сами контейнеры, тоже могут быть выполнены из разных материалов:

• Чугуна — как не сложно догадаться, чугунные дождеприемники для колодцев отличаются повышенной прочностью. Они способны выдерживать давление вплоть до 90 тонн, поэтому их можно увидеть на дорогах и прочих участках с повышенной нагрузкой. Как правило, чугунными решетками комплектуются металлические и бетонные колодцы.
• Стали – в отличие от чугунных решеток, имеют вполне нормальный вес, и при этом сравнительно не дорого стоят. Единственным их недостатком является плохая устойчивость к коррозии.
• Пластика – изделия устойчивы к воздействиям внешней среды, но при этом обладают меньшей прочностью.
• Оцинкованная сталь — на сегодняшний день эти решетки считаются наиболее оптимальным вариантом, так как сочетают в себе достоинства чугунных и стальных изделий.

Если же дождеприемник выполнен как закрытый инспекционный колодец, то вместо решетки в нем используется пластиковый люк.

Схема устройства дождеприемника

Фильтрующий патрон

Для более тщательной очистки сточных вод используется фильтрующий патрон для дождеприемного колодца, который необходимо периодически чистить.

Патрон состоит из нескольких элементов:

• Корзина, в которую оседает грязь и песок.
• Перегородки, которые держат корзину и служат своего рода гидрозатвором от запахов из колодца.
• Уплотнительное основание.

Сборка конструкции выглядит следующим образом:

• Рамка монтируется на уплотнительное основание при помощи шпильки и заливается вокруг бетоном.
• Затем монтируется корзина.
• Поверх рамки устанавливается чугунная или пластиковая решетка.

Лотки

Лотки дождеприемника

Данный элемент представляет собой пластиковые каналы, которые служат для поверхностного отвода воды в колодец.

Принцип установки этих лотков такой же, как и самого колодца:

• Выполняется траншея с уклоном к колодцу.
• Дно траншеи уплотняется и заливается бетоном.
• Укладываются лотки и заливаются бетоном.
• Поверх лотков устанавливаются специальные решетки.

Такая система позволяет осушить дорожки и ровные площадки, к примеру, во дворе перед домом.

Схема монтажа дождеприемного колодца

Назначение и классификация

Этот элемент представляет собой устройство с решеткой в раме, которая устанавливается на поверхность сточного колодца для сбора в зонах с большим количеством сточных вод, в основном в виде атмосферных осадков – вдоль городских магистралей, переходов, на площадях и во многих других местах городской инфраструктуры.

Дождеприемники обычно монтируются над колодцами на уровне с асфальтом или другим дорожным покрытием и фиксируются бетоном. Они способны выдерживать большие нагрузки, механические воздействия и температурные колебания. Кроме этого они не подвержены воздействию химических реагентов и других агрессивных веществ, которые используются с целью защиты от гололеда или образуются в результате сгорания автомобильного топлива.

Дождеприемники широко используются в городской инфраструктуре, производственных площадках, складах, аэропортах и повсюду, где требуется отвод большого количества вод, в том числе и частных домах.

Кроме дождеприемника, в состав ливневой канализации также входят: желоба и каналы (для сбора воды), канализационные и водосточные трубы, пескоуловители (для очистки воды), коллекторы и смотровые колодцы. Дождевая вода сначала попадает в желоба, расположенные на крыше. Далее по водосточным трубам она направляется в дождеприемник, после чего она уже по канализационным трубам попадает в подземный колодец (коллектор).

Дождеприемником называется элемент ливневой канализации, предназначенный для сбора и очистки дождевой воды, а также для направления ее в систему наружной ливневой канализации. Другое название дождеприемника — «водоотвод»

Важность этого элемента еще в том, что он собирает воду не только с желобов, расположенных на доме, но и с дорожного покрытия (препятствует образованию луж)

В зависимости от сферы применения, дождеприемники можно разделить на две категории: для частных домов и для промышленных объектов. Дождеприемники первой категории, в свою очередь, подразделяются на: кубические и с вертикальным отводом. Кубические предназначены для сбора дождевых и талых вод в локальном месте.

Сверху кубического дождеприемника расположена решетка. Также водоотводы этого типа укомплектованы специальными перегородками и корзинами. Перегородки-сифоны препятствуют распространению неприятного запаха из ливневой канализации. А корзины предназначены для сбора листьев и прочего мусора.

Дождеприемник с решеткой под водосточной трубой

Для увеличения пропускной способности или для отвода воды на большую глубину кубические дождеприемники можно соединять друг с другом.

Двойной дождеприемник

Дождеприемники с вертикальным отводом предназначены только для приема дождевой воды после желобов и труб, установленных на здании. Их внутренняя поверхность расположена под наклоном, чтобы вода не застаивалась. Решетка у дождеприемников этого типа отсутствует. Вода из трубы, установленной на доме, попадает непосредственно в приемное отверстие водоотвода.

Предлагаем ознакомиться Клевер ползучий расположение листьев на стебле

Вертикальный водоотвод

Дождеприемники с вертикальным отводом также комплектуются корзинами для сбора мусора и перегородками, препятствующими распространению неприятного запаха. Их вертикальный отвод без переходников соединяется с трубопроводом ливневой канализации диаметром 100 мм или 110 мм.

Водоотвод без решетки

Дождеприемник для промышленных объектов представляет из себя камеру (колодец), сверху которого расположена решетка. Решетка дождеприемника — чугунная. Колодец состоит из бетонных колец. Также может использоваться дождеприемник пластиковый с чугунной решеткой.

Что собой представляют дождеприемники для ливневой канализации

Конструктивно все дождеприемники для ливневой канализации собой представляют специальные емкости, внутрь которых и поступает стекающая из водосточной трубы или из дождеотводного канала жидкость. Сама емкость должна быть выполнена из достаточно прочного материала, чтобы выдерживать поверхностные нагрузки извне, а также напор воды и давление грунта. При этом материал не должен подвергаться коррозии и содержать в себе вредные и токсичные вещества.

По форме резервуары дождеприемников могут быть как округлой формы, так и прямоугольной. В плане эксплуатационных характеристик здесь особой разницы нет.

Дождеприемники для ливневой канализации бывают различных форм — квадратные, прямоугольные и округлые, что позволяет выбрать удобный в монтаже и наиболее подходящий вариант по дизайну вашего участка.

Разве что потребителю может потребоваться дождеприемник с округлой решетки в целях соблюдения дизайнерского единства на объекте. Кроме того, все дождеприемники для ливневой канализации должны быть оборудованы защитной решеткой, которая выполняет сразу несколько функций:

• защита канализации от попадания крупного мусора. Таким образом и снижается нагрузка на очистительные сооружения, и предотвращается замусоривание, закупорка противоливневой системы;
• защита самого дождеприемника от внешних нагрузок;
• наконец, решетка останавливается и для того, чтобы пешеход, автомобиль или животное не могли провалиться в дождеприемник.

Устройство дождеприемника

Все виды дождеприемников имеют схожую конструкцию, однако размеры и вес могут намного различаться. Дождеприемник, какую бы форму он не имел, осуществляет одну и ту же функцию – помогает воде стекать в канализационные трубы. Стандартный комплект дождеприемника состоит из следующих деталей:

• сам дождеприемник;
• корзина;
• перегородка-сифон;
• внешняя решетка.

Верхняя часть дождеприемника это такая решетка, которая несет как защитный, так и декоративный характер. Закрывая сверху яму, решетка не позволит ребенку или взрослому провалиться и ушибиться или что хуже получить переломы. Кроме этого она предотвращает попадание мусора в сточную систему. Эстетическая сторона этой детали очевидна – дыра возле дома или на пешеходе смотрелась бы некрасиво.

Решетка имеет отверстия, которые пропускают воду через себя. При этом решетка, с близко расположенными отверстиями смотрится более эстетичной, однако в этом случае попадая на поверхность решетки, вода больше разбрызгивается. Это кажется сущей мелочью, однако со временем можно заметить, что поверхность вблизи дождеприемника начинает намного отличаться от остальной площади.

Предотвращая попадание крупного мусора, решетка все равно пропустит пыль, мелкие грунтовые и другие частицы. Для этого есть специальные пескоуловители. У таких видов дно немного опущено вниз относительно уровня выхода под трубу, что позволяет мелким частицам оседать на дно, а воде продолжать свой путь по трубам.

Минус в конструкции таких систем является то, что вода на дне испаряется естественным путем, что зачастую может стать причиной возникновения неприятного запаха. Поэтому дождеприемник следует периодически чистить вручную.

Виды

В зависимости от места установки и степени предполагаемой нагрузки выбирают дождеприемники из разных материалов:

Пластик

– самые популярные модели, которые характеризуются оптимальным соотношением веса и прочности. Хорошо выдерживают воздействие высоких и низких температур, имеют доступную стоимость.

Бетон

– имеют хорошую устойчивость к механическим нагрузкам и перепадам температур, повышенную пропускную способность. Легкие варианты в основном монтируются под выходом водосточной трубы и оборудуются отводом из пластика. Конструктивные особенности таких моделей позволяют устанавливать приемники друг на друга. Тяжелые бетонные лотки выдерживают нагрузку до 3 тонн, поэтому конструкции могут устанавливаться на площадках с большим потоком машин. В частном строительстве такие варианты используются не часто, поскольку они имеют достаточно большой вес и сложные в установке из-за громоздких размеров.

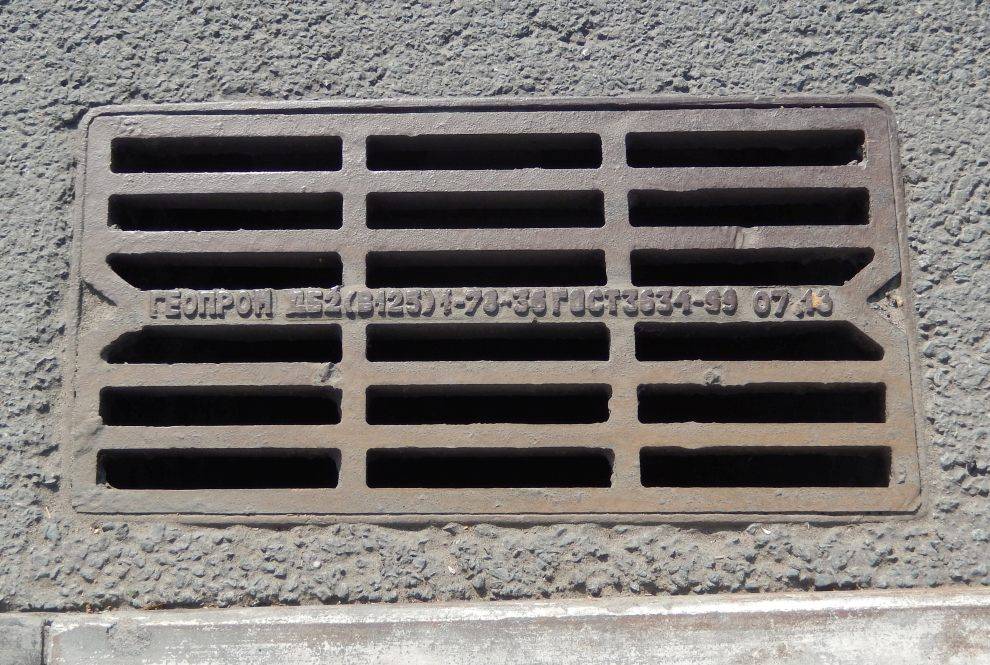

Чугун

– самый прочный вариант, способный выдерживать не одну тонну нагрузки. Такие модели чаще всего устанавливаются на автомагистралях с повышенным машинопотоком, заправках, стоянках. Единственный недостаток таких конструкций – большой вес, что усложняет их установку.

Для производства используется чугун марки СЧ20 с высоким уровнем стойкости к разным агрессивным веществам. Конструкции из чугуна выпускают в нескольких модификациях:

• ДМ — имеют небольшой вес, выдерживают нагрузку до 12,5 тонн;
• ДБ – резервуары весом от 115 кг, выдерживают нагрузку до 25 тонн;
• ДК – модели круглой формы с расчетной нагрузкой до 15 тонн.

Выделяют несколько классов дождеприемников с разной допустимой нагрузкой от 1,5 тонн (класс А) до 90 тонн (класс F).

Лотки для ливневой канализации: критерии выбора

На современном строительном рынке представлено большое количество разновидностей желобов для устройства системы отвода воды с территории.

Виды водоотводных лотков

При покупке необходимо обращать внимание не только на размер водоотводных лотков, но и на следующие характеристики:

Материал изготовления – один из важнейших параметров, от которого напрямую зависит не только цена, но и простота транспортировки и монтажа, а также скорость обустройства системы, что иногда является очень важным.
Наличие заводского уклона для стока воды – устройство водоотводного лотка с уклоном сослужит хорошую службу там, где необходимо обеспечить отвод воды на ровном участке, а также там, где нет возможности создать уклон искусственно.
Качество пазов для соединения желобов между собой – от этого параметра зависит герметичность всей системы, если лотки будут неплотно соединяться между собой, то часть воды будет уходить в грунт. К слову, при монтаже пластиковых водоотводных лотков возможно использование специальной защелки, которая служит для повышения надежности соединения желобов между собой.

Кроме того, стоит обращать внимание на главный декоративный элемент системы – решетку. Она должна не только привлекательно выглядеть, но и эффективно выполнять свою основную функцию, то есть защищать систему от попадания в нее мусора. Для этого решетка должна обладать мелкоячеистой структурой

Для этого решетка должна обладать мелкоячеистой структурой.

При выборе решетки для водоотводных лотков необходимо ориентироваться на класс допустимой загрузки, который они выдерживают

VII.МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

А. Основные материалы

Наименование	Единица измерения	Количество
Блоки лотка размером 0,8×0,55×4 м	шт.	20
Блоки выходного оголовка (гасителя)	шт.	4
Блоки для входного оголовка	шт.	4
Плиты перекрытия входного оголовка	комплект	4
Дождеприемные решетки для входного оголовка	комплект	4
Пакля	кг	12
Цементный раствор	м3	0,6
Щебень	м3	4

Б. Машины, оборудование и приспособления

Наименование	Марка, ГОСТ	Количество
Автокран	К-64	1
Экскаватор	Э-4010	1
Лопаты	ГОСТ 3620-63	4
Ломы стальные типа ЛО	ГОСТ 1405-65	3
Рулетка типа РС-20	ГОСТ 7502-69	1
Шуровки	ЦНИИС Минтрансстроя	2
Конопатки	ГОСТ 11618-65	2
Шаблоны для проверки уклонов откоса	—	2
Пеньковый шнур	—	40 м
Четырехстропный захват	—	1
Тросы длиной по 3 м	—	2
Трамбовка	—	1
Стальной лист (боек)	—	1
Компрессор	ЗИФ-55	1

Правила монтажа дождеприемника для ливневой канализации

Во время установки водоприёмника необходимо выполнить следующие условия:

1. Размещать конструкции данного назначения необходимо в местах скопления воды.
2. Решетка приемника воды должна располагаться ниже уровня покрытия территории.
3. Ливневая труба кровли размещается строго по центру решетки.
4. Расстояние от нижнего края водосточной трубы до решетки должно обеспечивать свободный доступ к корзине фильтра дождеприемника с возможностью ее подъема.

Не стоит забывать и о том, что приемная труба водоприемника должна быть установлена под небольшим углом по направлению к колодцу, чтобы вода уходила самотеком.

Бетонные конструкции

Традиционные бетонные водосборники повсеместно используют в автодорожном строительстве, они способны переносить высокую нагрузку и производятся из железобетона или фибробетона. Можно выделить несколько разновидностей изделий данного вида в зависимости от сферы применения – легкие, тяжелые или магистральные.

Легкие виды представляют собой модель небольшого размера (не более 400х400 мм.) кубической формы с толщиной стенки около 20 мм., для большей глубины залегания отводного трубопровода допускается их установка в вертикальном положении друг на друга. Изделия имеют низкую стоимость, высокий срок службы, устойчивы к температурным колебаниям в широких пределах.

Тяжелые дождеприемники для стока воды могут выдержать массу до 3000 кг., устанавливаются в местах с невысокой нагрузкой на дорожное полотно – на пешеходных тротуарах, выходах из зданий, в метро и пешеходных переходах.

Материалом изготовления корпуса служит фибробетон, решетки отливают из черного или с цинковым покрытием чугуна.

Другую разновидность тяжелых дождеприемников производят из железобетона, конструкция помещается по краям дорожного полотна автомобильных дорог и способна выдержать длительную нагрузку автотранспортом до 90 тонн.

Еще один распространенный вариант дождеприемников – магистральные, собираются из готовых бетонных желобов или способом их отливки на месте, которые затем накрываются сверху чугунными решетками. Конструкция повсеместно используется в автодорожном и индивидуальном строительстве для сбора широких потоков воды с городских и частных территорий.

Рис. 6 Чугунные конструкции – внешний вид

Разновидности канализационных дождеприемников

Итак, главное предназначение дождеприемника — сбор воды из труб и дворового покрытия. Другая функция данного элемента – очистка ливневой канализации от крупного и мелкого мусора. Этот резервуар первым принимает в себя весь объем жидкости из водосточных труб

Подбирая дождеприёмник, берут во внимание усредненный объем осадков‚ их интенсивность‚ рельеф и площадь участка

Данный компонент ливнёвки изготавливают в разнообразных вариациях. Они отличаются по глубине, форме, массе и материалу изготовления. Последняя характеристика является одной из определяющих.

Сегодня в продаже имеются следующие варианты конструкций:

• чугунные. Эти модели используются для отвода воды на дорожных магистралях, пешеходных дорожках и тротуарах. Хорошо выдерживают большие нагрузки, поскольку изготавливаются из сверхпрочного чугуна СЧ20. Этот материал обладает повышенной устойчивостью к разнородным агрессивным веществам и постоянным физическим нагрузкам;
• бетонные. Данные изделия широко применяются в дорожном строительстве и на других объектах, где система поверхностного отвода воды подвергается существенным нагрузкам. Бетонные лотки для ливневой канализации выпускают из тяжелого и прочного железобетона, а также более легкого и дешевого фибробетона. Помимо этого, дождеприемник из бетона может быть легким, тяжелым или магистральным;
• пластиковые. Это самый популярный вариант для индивидуального строительства. Отличаются умеренной стоимостью‚ небольшим весом‚ простотой монтажа. Изделия из морозоустойчивого полипропилена стойко переносят температурные перепады, воздействие агрессивной химической среды и средние физические нагрузкам.

Самый дешевый вариант — сделать дождеприемный колодец для ливневой канализации своими руками из кирпича. В этом случае нужно вырыть небольшую яму и облицевать ее стенки кирпичом. При этом необходимо оставить отверстия для прокладки труб и оштукатурить конструкции изнутри. Обязательно нужно забетонировать дно самодельного устройства.

Дождеприемники заводского производства, как правило, комплектуются корзиной‚ сифоном и декоративной решеткой. Корзины служат для сбора мусора, который проходит через решетку. После заполнения корзинок, их необходимо вынуть, очистить и установить на место.

Заводские модели также снабжаются конструкцией с перегородками, которые разделяют внутреннее пространство на отсеки, благодаря чему создается водяной затвор. В итоге неприятные запахи разлагающейся органики не просачивается наружу.

Производительность работы точечного дождеприемника находится в зависимости не только от его объема, но и от зоны монтажа. Резервуар должен быть размещен под водостоком или в месте постоянного сбора влаги. Если он поставлен под трубой, то струи должны точно попадать в центр решетки иначе часть жидкости попадет на фундамент или покрытие двора в виде брызг.
