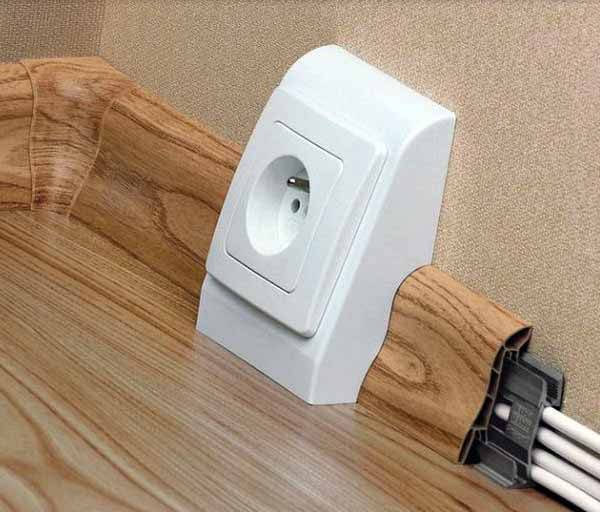

Плинтусные розетки: особенности крепления и преимущества

Способы монтажа розеток

При помощи напольного плинтуса с розетками проблем не будет — их вполне можно делать прямо на стыке пола, стены. Установка возможна на поверхность плинтуса, стену рядом с ним. Существует ряд особенностей монтажа, которые следует знать заранее.

Установка плинтусных розеток

Практикуется данный способ монтирования розеток на разборных пластиковых плинтусах. Следует купить подрозетник — накладку из пластика. Стенки накладки можно самостоятельно обрезать по форме срезов, под форму подрозетника.

Существуют следующие типы подрозетников:

  • касающиеся пола;
  • доходящие до середины плинтуса;
  • изделия для тонких, толстых плинтусов.

Желательно приобретать подрозетник, плинтус с кабель-каналом и розетку одной марки — так можно быть уверенным в правильности, точности монтажа. Особенности установки приведены ниже:

  1. Убрать планку с электротехнического плинтуса. Она проходит посередине, представляя собой неширокую крышку. Ее снимают от угла тонкой отверткой.
  2. Сделать врезку — отрезать планку так, чтобы появилось отверстие под подрозетник.
  3. Установить накладку в отверстие, закрепить дюбелями (продаются одним комплектом). Вставлять их следует в дырки корпуса наличника, они легко устанавливаются отверткой с тонким концом.
  4. Вывести проводку, прикрепить в розетку.
  5. Поставить крышку в кабель-канал, защелкнуть. С обратной стороны соединить нужные провода, произвести проверку работы схемы.

Часто приходится встраивать в электротехнический плинтус несколько проводов — располагать их следует без изгибов, пережимов для долгой службы.

Монтирование на стену

Если плинтус не современный, а обычный деревянный, монтаж розеток усложняется. Придется присоединить устройство к стене. Возможности создания отверстия для установки короба под розетку на плинтус нет, поэтому придется приобретать накладную электророзетку. Это поможет избежать порчи ремонта.

Выведение проводки из-под плинтуса делается так. Нужно вырезать углубление в верхней планке изнутри, поместить проводку. Затем провода следует подключить к электророзетке, чтобы кабель был незаметен. Прокладывание проводки осуществляется только до монтажа плинтуса! Количество кабелей — не более двух обычных или одного с высоким напряжением.

Кабель-канал поверх плинтуса

В любом строительном магазине продаются кабель-каналы из пластика, которые можно выбрать в зависимости от толщины кабелей. Они ставятся на стены у плинтуса, проходят до новой электророзетки. В таком случае не придется разрезать плинтус, установка будет проще. Открыть короб можно в любое время, если понадобится для ремонта проводов. Минус один — не слишком привлекательный вид стены, который может испортить интерьер.

Преимущества и недостатки


Монтаж плинтуса с проводкой занимает меньше времени, чем прокладка проводов в штробах Плинтусные розетки имеют ряд положительных моментов для мастера:

  • С помощью мультибокса можно компактно и органичность разместить дополнительные точки питания.
  • За счет низкого расположения относительно пола розетки не бросаются в глаза, не режут визуально цельную стену, а иногда вовсе прячутся за мебелью.
  • Богатая цветовая гамма мультибоксов дает мастеру возможность подобрать изделие точно под цвет пристенного бордюра.

    Разновидности плинтусных розеток

  • Вся проводка надежно скрыта кабель-каналом, не лежит по полу и не тянется по стенам.
  • Отсутствие риска наткнуться на старые кабели в стене при устройстве новых — безопасность для мастера.
  • Отсутствие пыльных работ.
  • Возможность установить дополнительную розетку в любом месте комнаты без привязки к нормам и стандартам при штроблении стен.

Есть у плинтусных розеток и некоторые минусы. К ним относят:

  • Умеренную ударопрочность. При частых механических повреждениях мультибокс может расколоться.
  • Доступность для детей. В доме, где есть малыши, такие розетки лучше не ставить или монтировать их с учетом расстановки высокой мебели, чтобы перекрыть доступ к точке питания.
  • Негативное воздействие влаги на всю проводку при случайном потопе в доме или пролитом ведре воды непосредственно на розетку.

Как установить плинтусную или напольную розетку

Технология монтажа напольных розеток предполагает наличие самого плинтуса, розеток и подрозетников. Покупать все элементы желательно одной фирмы, это обеспечит совпадение плинтуса и установочных элементов.

Планки плинтуса изготавливают из поливинилхлорида с имитацией под дерево или другую текстуру. Этот материал обеспечивает долговечную эксплуатацию всей конструкции. Он не горит, не теряет цвет. Основа плинтуса – это планка с каналами для прокладки электропроводки. На нее надевается панель для защиты, сделанная из гибкого материала. Покупая плинтус, не забудьте о монтажных элементах: заглушках, переходниках.

Подрозетник – это коробка, по форме обеспечивающая ее крепление к плинтусу. Нижняя часть выступает переходником между плинтусом и розеткой. Подрозетник крепится или на стену, или непосредственно на плинтус. Изготавливается из такого же материала, как и плинтус, но в более жесткой форме.

Для самостоятельного монтажа плинтуса вам понадобится: ударная дрель, шуруповерт, молоток, нож, пилка, рулетка и пассатижи. Также необходимо запастись дюбелями больше 6 мм и изолентой.

Все работы с электропроводкой необходимо проводить при выключенном напряжении сети. Первым этапом работы является прокладывание плинтуса:

— предварительно размечают места установления розеток, потом отрезают нужные по длине планки и крепят их к стене; — снимают панель, прикладывают основу плинтуса к стене и просверливают отверстие насквозь, заглубляясь в стену; — потом вбивают пластиковые дюбеля. При забивании дюбеля следите, чтобы не повредилась монтажная планка плинтуса; — удаляют из монтажных каналов пыль, которая образовалась при сверлении; — с помощью уровня ставят планку строго горизонтально и прикрепляют ее к стене.

Затем прокладывают электропроводку в канавках плинтуса и монтируют переходники. В местах, где отмечены розетки, делают разрывы или просверливают отверстия. Нужно зашлифовать края отверстий, чтобы не было заусениц.

Потом прокладывают электропроводку в каналах и закрывают плинтус защитной панелью. После этого необходимо закрепить подрозетник к стене и смонтировать саму розетку, после чего надеть на нее декоративную панель.

Материалы для багетов с пазами

Вариант из полиуретана

После того как была смонтирована стойка кабельная потолочная, необходимо спрятать провода от телевизора. Для этих целей лучше всего подходить плинтус потолочный с кабель каналом. Для его изготовления используются разные материалы.

Их особенности представлены в таблице:

ПреимуществаНедостатки
Еще одна разновидность галтели из полиуретана
  • Высокая прочность, стойкость к выцветанию.
  • Хорошая гибкость, что позволяет использовать изделие на участках сложной формы.
  • Влагостойкость.
  • Большой выбор размеров и орнаментов, можно легко подобрать изделие для конкретного интерьера.
  • Можно окрашивать.
  • Достаточно большая масса, это может помешать установке конструкции на натяжные потолки.
  • Очень высокая цена.
  • Наклеивать нужно специальным клеем.
Пенопласт
  • Низкая стоимость.
  • Малый вес.
  • Мягкие края.
  • Можно устанавливать на натяжных и неровных потолках.
  • Разнообразный дизайн.
  • Легко резать и монтировать.
  • Допускается многократное окрашивание.
  • Хрупкость. Нельзя использовать на криволинейных поверхностях.
  • Из-за зернистой структуры материала и неровных краев необходима дополнительная обработка – подрезка, окраска.
  • Пожароопасен.
Пенополистирол
  • Большая прочность.
  • Гладкая текстура.
  • Легко монтировать.
  • Низкая стоимость.
  • Широкий ассортимент размеров и рисунков.
Совет: Выбирая плинтус для потолка из полистирола, предпочтение следует отдавать более плотным вариантам, изготовленным не штамповкой, а экструзией.
Пластик под дерево
  • Низкая стоимость.
  • Удобство в работе.
  • Стойкость к влаге.
  • Обилие расцветок.
  • Нельзя перекрашивать.
  • Легко трескается.
  • Углы багета не имеют большой жесткости при соединении, что требует использования дополнительно клея.
Дерево
  • Элитный материал. Используется для отделки помещений, стилизованных под старину.
  • Экологическая чистота.
  • Статусный аристократичный материал.
  • Гигроскопичность. При поглощении влаги меняются размеры и геометрия изделия.
  • Дороговизна.
  • Подвержено гниению.
  • Подвержено горению.
  • Сложно подогнать по размерам.

Конструктивные особенности

Наиболее популярные — пластиковые молдинги.

Их особенности:

Наличие монтажной планки, которая является основным элементом любого плинтуса.

Пластиковый молдинг

По центру этого элемента имеется углубление или кабельный канал для прокладки коммуникаций.

  • Верхняя и нижняя части изделия обеспечивают надежное его прилегание к потолку и стеновым панелям. Они изготавливаются эластичные, не пропускающие вовнутрь плинтуса влагу и пыль.
  • Кабельный канал выполняется как углубление, или разделяется на отсеки, что удобнее, в этом случае можно провода равномерно развести от электроприборов.
  • Специальная панель защищает канал, а фиксируется она в углублении боковыми защелками.

По-другому устроен плинтус из дерева и прочих материалов:

  • Канал для проводки представляет собой обычное углубление во внешней планке, закрывающей его сверху.
  • Коммуникации укладываются вдоль стеновых панелей, а затем фиксируются в монтажных клипсах.
  • Некоторые плинтуса имеют специфическую форму, которая позволяет закладывать провода сверху.

Подрозетники для плинтуса, плюсы минусы и правила установки

Ремонт уже сделан и вы вдруг выяснили, что необходимо добавить еще одну розетку в комнату и при этом ломать стенку и прокладывать новую линию нет никакого желания и денег. Выходом станет выполнение проводки в плинтусе. В этой статье пойдет речь о том, какие виды подрозетников существуют, как их правильно устанавливать и какими преимуществами и недостатками они обладают.

Технические характеристики подрозетников для плинтусов

Существуют два варианта изделия, а именно:

1. Напольной установки. При этом подрозетник плотно прилегает к плинтусу и полу.

2. Настенной установки. В этом варианте подрозетник фиксируется на стене и плинтусе, а контакта с полом нет.

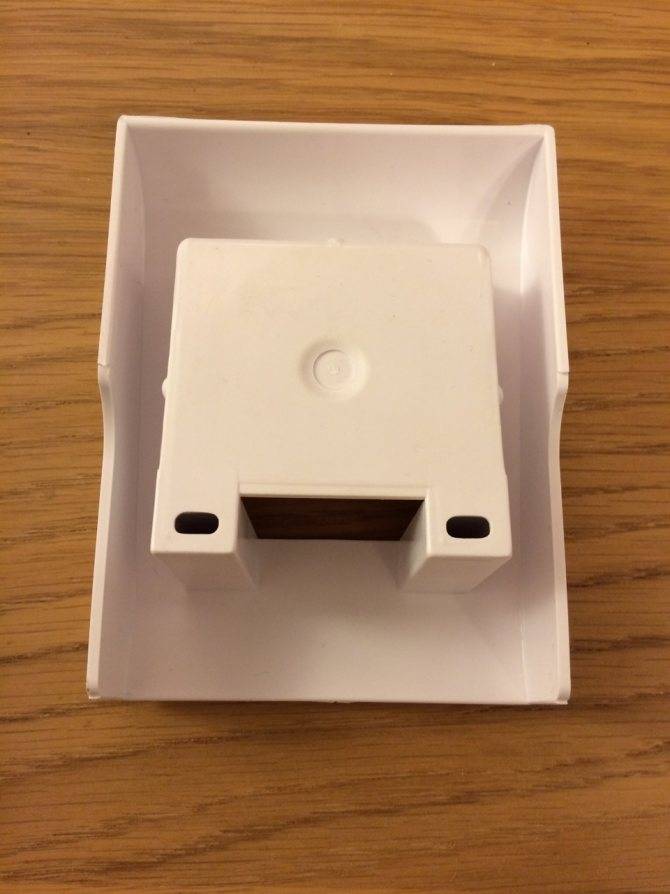

Сам подрозетник выполнен из довольно жесткого пластика и имеет универсальное исполнение, что позволяет надежно фиксировать не только силовые розетки (для подключения электроприборов), но и телефонные, сетевые, интернет розетки и т.п.

Важно. Подрозетник по своей конструкции должен четко совпадать с конструкцией самого плинтуса, поэтому эти детали нужно приобретать сразу и желательно одной фирмы производителя

Как правильно монтировать подрозетник для плинтуса

На самом деле монтаж такого изделия предельно прост и с ним справится практически любой начинающий мастер. Алгоритм работы будет выглядеть следующим образом:

Первым делом нам нужно подготовить инструмент и нам понадобится: дюбеля, перфоратор, шуруповерт (отвертки), пассатижи, саморезы, линейка, маркер, канцелярский нож.

После того, как все подготовлено начинается процесс установки плинтуса и прокладки внутри него питающего провода.

Затем после определения места установки розетки размечаем сам плинтус и разрезаем.

Причем если вы выбрали настенный вариант подрозетника то разрез делается в верхней части плинтуса, а если напольный вариант, то тогда плинтус разрезается полностью.

При этом места разрезов необходимо обязательно зачистить от всех возможных заусенцев, чтобы не повредить питающий кабель.

После этого протягиваем питающий кабель и приступаем к установке самого подрозетника.

Для этого подрозетник прикладываем к посадочному месту, отмечаем с помощью маркера места для сверления под крепеж, затем сверлим места и крепим подрозетник на плинтусе.

Положительные и отрицательные стороны таких изделий

К плюсам именно такого вида монтажа можно отнести следующие моменты:

1. Для монтажа вам не нужно штробить по новой стене, а это значит, что не нужно тратить время и средства на новый ремонт стены.

2. Монтаж происходит предельно быстро, так как достаточно просто прокинуть в специальной нише плинтуса питающий провод.

3. При такой прокладке повредить уже смонтированную (старую) проводку повредить практически невозможно.

4. Вновь смонтированная розетка практически незаметна, что значит она не испортит своим видом интерьер помещения.

Кроме плюсов у такого способа монтажа есть и минусы:

1. Уложенный в плинтусе провод более уязвим к возможным механическим повреждениям, чем провода, замурованные в стенах.

2. Такие розетки легкодоступны для маленьких детей, поэтому чтобы избежать их травмы необходимо дополнительно побеспокоиться об установке специальных шторок, или уже приобретать розетки с такой конструкцией.

3. Так же в случае подтопления помещения такая линия быстрее окажется в воде, а сочетание вода и электричество — это дуэт, который опасен для жизни и здоровья человека.

Примечание

Более практичным вариантом является использование настенного варианта, так как возле напольного подрозетника образуются трудно доступные места, в которых станет скапливаться пыль да и во время влажной уборки при неосторожности можно залить такую розетку, что так же крайне нежелательно

Электротехнический плинтус – решение проблемы укладки кабелей в квартире

Проблема маскировки проводов остается актуальной не только для новостроек, но и для старых домов. Во время капитального ремонта вторичного жилья часто возникает необходимость заменить устаревшую износившуюся проводку, которая не выдерживает нагрузку, ведь с каждым годом все больше в квартире появляется различных технических устройств.

Провода в помещении обязательно нужно скрывать

Нередко в помещении провода располагают вдоль стен, что выглядит крайне не эстетично. К тому же такие провода могут стать источником угрозы, ведь их легко повредить. А дети и домашние любимцы не осознают опасности, которую несет проводка, из-за чего могут стать жертвами несчастных случаев. К счастью, сейчас существует несколько основных способов, которые позволяют изолировать провода, убрать их с глаз и обезопасить окружающих от контакта с ними.

Таблица. Способы маскировки электропроводов.

Прокладка внутри стен

Виды тёплых плинтусов

Система плинтусного отопления бывает трёх видов.

• Электрический вид представляет собой модули, состоящие из корпуса, нагревательных элементов и проводки. ТЭН соединяется с помощью стопорного кольца и гайки. Подключение плинтуса осуществляется в сеть 220 В через терморегулятор.

• Водяная система представляет миниатюрный трубопровод, скрытый под корпусом обогревателя. По нему движется теплоноситель, поддерживающий заданный температурный режим благодаря подключению к котлу или централизованной системе отопления. В систему входят следующие элементы: радиаторный блок, коллектор распределительный и полиэтиленовые трубы. Сборка модулей отличается от электрического вида более сложной разводкой. В конце каждого отопительного сезона требуется сливать воду и промывать трубопровод.

Устройство вентиляции в доме

• Инфракрасный плинтусный обогреватель

Что такое плинтуса с кабель-каналами

Внешне электротехнические или, как их еще называют, электроплинтуса (плинтуса с кабель-каналами) выглядят как обычные декоративные галтели. Главной их особенностью является наличие скрытых кабель-каналов. Благодаря этому в них можно скрывать электропроводку и всевозможные кабельные коммуникации.

Данное решение является практичным и безопасным, обладающим рядом достоинств:

  • простота монтажа – чтобы спрятать проводку и коммуникации не нужно продалбливать в стене кабель-каналы и выполнять заново ремонт;
  • быстрый доступ к коммуникациям, что позволяет, к примеру, в любой момент установить дополнительную розетку или выполнить отводку. В то же время провода скрыты от детей, животных, а также любых внешних воздействий;
  • безопасность – чаще всего плинтуса сделаны из поливинилхлорида, который не горит, а лишь плавится под воздействием высоких температур;
  • плинтуса легко устанавливаются и обладают привлекательным видом, причем внешне они могут имитировать деревянные или даже мраморные. Это позволяет подобрать их под любой интерьер;
  • на плинтуса можно установить телефонные или электрические розетки, что удобно и безопасно.


Электроплинтус под мрамор

По этим причинам электротехнические плинтуса в последнее время пользуются большой популярностью.

Единственное, не стоит приобретать самые дешевые модели, так как в процессе их эксплуатации вы можете столкнуться с рядом недостатков:

  • модели из ПВХ зачастую содержат недостаточное количество пластификатора, в результате чего подвержены растрескиванию. У дешевых моделей из МДФ проблемным местом является декоративное покрытие, которое очень быстро начинает отклеиваться;
  • замки могут быть слишком тугими, в результате чего раскрыть плинтус без инструмента практически невозможно. В процессе монтажа такие защелки часто ломаются. Правда, иногда владельцы подобных изделий сталкиваются с обратной проблемой – панели слабо держатся на крепежах и постоянно раскрываются сами по себе;
  • дешевые модели могут быть восприимчивыми к воздействию ультрафиолета.

Ниже я приведу цены, дешевле которых вряд ли стоит покупать электротехнические плинтуса.

Ограничения

  1. Всегда ли можно разводить проводку в плинтусах?

Нет. Правила эксплуатации электроустановок (ПУЭ) запрещают прокладку проводки в пластиковых гофрах и кабель-каналах внутри деревянных домов. В них можно использовать только металлические трубы (стальные или медные), а также металлорукава.

Почему? Видите ли, при замыкании внутри пластикового короба его стенки мгновенно прогорают, что зачастую приводит к последующему возгоранию примыкающих деревянных конструкций. А вот металлические стенки способы выдержать температуру замыкания на время, достаточное для срабатывания автомата.

Планировка проводки

Стандарты размещения

Итак, мы приступаем к разводке проводов по помещению. На какие нормативы нам следует ориентироваться, выбирая расположение розеток?

На самом деле единого стандарта в размещении данных элементов нет, и чаще всего их устанавливают на месте старых подрозетников, вмурованных в стены дома и капитальные перегородки.

Но если есть возможность выбора, то все же лучше придерживаться достаточно простых рекомендаций:

При прокладке скрытой в стенах проводки розетки монтируются на высоте либо 90 см, либо 30 см от уровня напольного покрытия

Первый вариант является традиционным для отечественного строительства, второй относится к «евростандарту».
Отдельно стоит уделить внимание розеткам над столешницами. Их следует устанавливать таким образом, чтобы поверхность стола не перекрывала контакты и давала возможность беспрепятственно использовать устройство

Это же касается точек электропитания над столами в кабинете и детской.
Также не лишним будет предусмотреть вывод проводов для подключения компьютера или телевизора. Современные модели этих устройств отличаются достаточно высоким уровнем энергопотребления, а потому надеяться, что хватит обычного «тройника», не стоит.

Напольные электроприборы и стационарную электронику удобнее всего включать в розетки в плинтусах. Нижнее размещение позволяет существенно сэкономить место в квартире и минимизировать объем работ по штроблению стен для закладки скрытых кабель-каналов.

Таким образом, мы видим, что источники электричества в квартире могут размещаться в самых разных местах. Более того, единственно правильного варианта нет, и оптимальным выбором будет комбинация точек с высоким и низким размещением розеток.

Зачем нужны розетки, установленные у пола?

И все же, предметом обсуждения в нашей статье является именно плинтус с розетками. В жилищном строительстве такая конструкция получила распространение сравнительно недавно, и потому многие не принимают ее в расчет, планируя систему электроснабжения дома или квартиры.

Обратите внимание! В промышленности розетки в плинтусе — вполне обычное явление. Связано это с тем, что именно в промышленных помещениях широко применяются электротехнические короба, в которых размещается большое количество кабелей

Установить на такой короб подрозетник – вполне очевидное инженерно-техническое решение.

Плинтусная розетка: типовая промышленная модификация

Как следует из названия, розетка в плинтусе применяется тогда, когда проводка проходит по кабель-каналу в техническом или декоративном пластиковом коробе:

  • Чаще всего данная технология используется при расширении сети электропроводки. Если вы делаете косметический ремонт в доме старой постройки, и не хотите вскрывать стены, то новые провода для бытовой техники, не предусмотренные предыдущей схемой электроснабжения, стоит проложить именно так.
  • Также прокладка проводки и размещение установочных коробок в плинтусах оправданы в ряде других случаев. Например, если перестановка мебели приводит к ситуации, когда для подключения бытовой техники и электроники необходимо тянуть кабель практически через всю квартиру.

Вариант установочной коробки

Отдельно стоит упомянуть и о телефонных и сетевых шнурах: для них встраивание розетки в плинтус является чуть ли не единственным приемлемым решением.

Обратите внимание! Последняя рекомендация особенно актуальна для собаководов. Если не хотите, придя домой, получить «в подарок» кусочки кабеля — прячьте его в плинтус и выводите в отдельный подрозетник

Преимущества и недостатки такого решения

Установка подрозетников на плинтуса имеет ряд плюсов:

  • Во-первых, как мы отметили выше, так можно проложить проводку в тех уголках квартиры, где ранее она не была предусмотрена.
  • Во-вторых, низкое размещение делает розетки практически незаметными, и потому является предпочтительным с точки зрения дизайна. Также следует отметить, что современная промышленность выпускает плинтусные подрозетники в самых разных формах и окрасках, а потому подобрать вариант, гармонирующий со стилем и цветовой гаммой помещения, можно практически всегда.

Внешний вид устройства гармонирует с дизайном помещения

В-третьих, при такой установке подключенные провода не свисают вдоль стены, а это обеспечивает значительно больший уровень безопасности.

Что касается минусов, то главным является риск попадания жидкости на контакты при влажной уборке. Выходом из ситуации является покупка и установка моделей, которые снабжаются специальными защитными шторками. Такие шторки надежно закрывают отверстия в розетке, и риск замыкания снижается до минимума.

Устройство плинтуса

Плинтус напольный для прокладки кабеля монтируется на основание стены. Внутри него проходит один или несколько кабель-каналов. Это позволяет провести практически любые коммуникации к технике, осветительным приборам. После укладки провода вся система закрывается декоративной панелью.

Независимо от модели и предназначения подобные конструкции включают в себя несколько основных составляющих. К ним относятся каркас, декоративная соединяющая планка. Также при установке конструкции применяются соединители внешних и внутренних углов. Всю систему закрывает декоративная внешняя панель.

Каркас нужно монтировать на основание стены прямо возле пола. Для этого применяются саморезы. Остальные конструкционные элементы собираются вручную. Для этого не потребуется применять специальный инструмент. Это значительно упрощает и ускоряет монтаж. Такую работу просто выполнить самостоятельно, даже не имея высокой квалификации в области проведения ремонтных работ.

Виды плинтусов с кабель-каналами

Начнем с материалов. Пристенные плинтуса с кабель-каналами делают из нескольких видов материала. Хорошо известны изделия из ПВХ пластика, есть из металла (алюминий и сплавы, можно найти медь и латунь). Не так давно появились плинтуса с каналами для кабелей из полиуретана.

Могут быть они двух конструкций:

  1. Углубление под кабели сформовано в «теле» плинтуса и прикрывается крышкой из того же материала. Это варианты для небольшого количества кабелей. Прокладка кабеля в плинтусе с кабель-каналом: один из типов
  2. Со съемной верхней крышкой. Состоят из двух частей: задней планки со сформированными выемками под прокладку проводников и декоративной крышки. Материал не обязательно должен быть одинаковым. Иногда отличается цвет, иногда применяют даже разные материалы.

Этот электротехнический плинтус имеет съемную лицевую панель

Оба варианта жизнеспособны и успешно эксплуатируются. Но способ монтажа у них различный. В первом случае плинтус крепится к стене через кабель-канал, во втором — задняя часть фиксируется к стене, а лицевая надевается после монтажа.

Конструкция плинтуса

По конструкции электротехнические плинтуса схожи между собой: состоят из пластины, которая крепится к стене, полости или полочек, где прокладывается кабель, и лицевой панели. Но есть такие модели, которые содержат только одно углубление, где лежат 3–5 кабелей. Наружная панель представляет собой защитную пластину, которая держится на защелках, то есть вы её крепите без инструментов.

Прокладывать проводку в электротехническом плинтусе можно не только в квартире, но и на даче или в деревянном доме. Это объясняется тем, что монтаж быстрый, удобный и экономически выгодный, при этом электрическая проводка будет спрятана от посторонних глаз.

Материал

Плинтус напольный для прокладки кабеля может быть изготовлен из разных материалов. Чаще всего для таких конструкций применяется пластик, дерево и алюминий. Это определяет основные эксплуатационные характеристики плинтуса.

Пластиковые конструкции монтируются у основания пола. Кабель-канал в них расположен в центре. Разъемы можно выводить за пределы профиля. Для этого применяются специальные участки вывода. На рейке профиля есть разделители, которые предполагают укладку нескольких типов проводов внутри конструкции.

Гораздо реже можно встретить в продаже деревянные плинтусы с кабель-каналом внутри. Чаще всего подобные изделия создаются под заказ. Внутри такого изделия можно прокладывать только один провод. Он должен отличаться высоким классом изоляции. В противном случае велика вероятность возгорания проводки в процессе эксплуатации.

Наибольшей огнестойкостью отличается алюминиевый плинтус. Он может вместить в себя много разных проводов, которые обладают высокой мощностью.

Пожаробезопасность

Большая часть электротехнических кабелей сделана из пластика, поэтому возникают вопросы по пожаробезопасности. Если не брать в расчет совсем дешевые варианты с рынка, все остальные делают из пластмассы, которая горение не поддерживает и не распространяет. Более серьезные производители еще и «малодымный» материал используют. Такой электротехнический плинтус с точки зрения пожарной безопасности — приемлемый вариант.

Электробезопасность гарантирована при соблюдении условий эксплуатации кабелей

Ну, а чтобы быть уверенным в пожарной безопасности, берите еще и кабели с запасом по сечению и в негорючих оболочках. И именно кабели, а не провода, если речь идет о проводке. Разница есть и не только в цене.

Почему нельзя использовать стандартные розетки?

Нередко людей смущает довольно высокая цена на напольные розетки. Также возникают сложности с их приобретением: их можно найти далеко не в каждом магазине. Тогда может возникнуть искушение сэкономить силы и деньги и установить в пол обычные розетки, накладные. Однако делать этого категорически нельзя по ряду причин:

  • Стеновые устройства не рассчитаны на те нагрузки, которым подвергаются модели, установленные в полу: по ним не ходят, на них не ставят мебель и др. Обычные розетки будут очень часто ломаться.
  • Стеновые модели не имеют влаго- и пылезащиты, поэтому риск возникновения короткого замыкания повышается во много раз.
  • Устройства не закрываются крышками в нерабочем состоянии, что также может привести к несчастным случаям.
  • Выступают из поверхности, не подходят для скрытого размещения, при расположении на стене это незаметно и не причиняет дискомфорта. На полу даже незначительный выступ будет ощутимым, об него можно споткнуться и упасть.
  • Индекс IP не превышает 44, что может быть недостаточным для более жестких условий пола.

Таким образом, обычные стеновые розетки, даже встроенные, не подходят для использования на полу, поэтому приобретать нужно только специальные устройства, рассчитанные на высокие нагрузки.

Отрицательные стороны

Выбирая пластиковый плинтус под проводку, обыватель сталкивается еще с одной проблемой.

Существующие модели не всегда способны вместить нужное количество кабелей и гарантировать полную безопасность жильцов.

Такая конструкция не обеспечивает эффективную защиту для скрытых в ней проводов. Тонкие стенки плинтуса легко повредить при перестановке мебели или в ходе генеральной уборки.

Пластиковый плинтус легко разрушается под воздействием негативных факторов, таких как:

  • ультрафиолетовые лучи;
  • механические повреждения;
  • химические вещества, включенные в состав моющих и чистящих средств.

Установка пластиковых плинтусов является процессом, не требующим больших материальных затрат и привлечения квалифицированных специалистов, но малейшая ошибка при монтаже приведет к поломке самого плинтуса.

Особенности некоторых конструкций не дают возможности разместить внутри плинтуса нужное количество проводов.

Часто в плинтус попадают пыль и мусор, которые сложно удалить

Потребителю придется приобрести более дорогостоящий многожильный кабель и точно рассчитать предстоящую нагрузку. Еще один недостаток проводки в плинтусе – скопление пыли и мелкого мусора, который достаточно трудно удаляется во время уборки.

В пространстве между напольным покрытием и самим плинтусом, образующимся под воздействием изменения температуры и уровня влажности в помещении, собирается довольно большое количество мусора, который приводит к поломке из-за усиливающего нагревания кабеля. Подробнее о закладывании кабеля под плинтус смотрите в этом видео:

Нельзя назвать прочными и долговечными защелки, с помощью которых фиксируется защитная планка кабель-канала. Необходимость убедиться в целостности кабеля или подозрение на существующую неисправность заставляют потребителя вскрывать этот канал с помощью инструмента, что приводит растрескиванию плинтуса и снижению уровня защищенности находящихся в нем проводов.

Советы по монтажу

Теперь давайте выясним, что необходимо, чтобы выполнить плинтусную разводку электричества своими руками.

Инструмент

  1. Какие инструменты нужно подготовить к началу работ?

Автор использует при монтаже следующий набор:

ИзображениеОписание


Перфоратор с буром и ограничителем

Перфоратор. Он нужен для бурения отверстий под дюбель-гвозди, которыми крепятся плинтус и розетки.

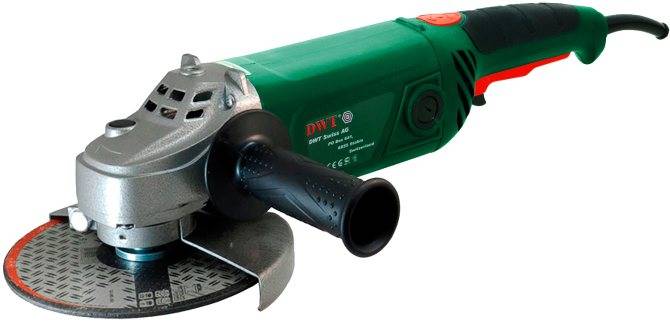

Болгарка — лучший инструмент для резки пластика

Болгарка с установленным режущим кругом по камню или металлу. Она представляет собой идеальный инструмент для нарезки изготовленного из ПВХ плинтуса: срез получается ровным и лишенным заусенцев.


Добойник поможет вам забить дюбель-гвозди, не замяв пластик

Молоток с добойником для фиксации плинтуса и розеток дюбель-гвоздями.


Инструмент для разметки линий реза

Карандаш и угольник для разметки.


Универсальная зачистка для провода

Специальный зачистной инструмент или, в его отсутствие, ножницы или бокорезы — для зачистки проводов.


Крестовая отвертка с магнитным жалом

Отвертка для затягивания клемм.

Материалы

  1. Чем монтируется плинтусная проводка?

Нам понадобятся:

ИзображениеОписание


Типичные размер и форма сечения

Плинтус с кабель-каналом. Его стандартные размеры 55х22 — 70х22 мм, однако в продаже можно встретить и плинтусные короба большего сечения.

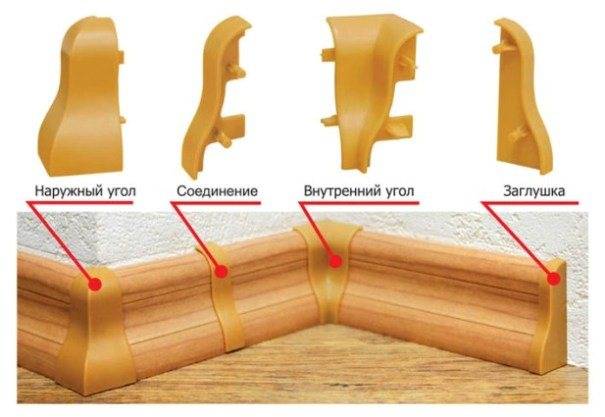

Заглушки, углы и соединители

Заглушки на торцы плинтуса (они ставятся на примыканиях к проемам), соединители, внутренние и внешние уголки.


Трехжильный кабель ВВГнг (в не поддерживающей горение оболочке)

Трехжильный (при отсутствии линии заземления — двухжильный) медный однопроволочный кабель сечением 2,5 мм2 (ВВГ 3х2,5 или 2х2,5). Цена метра кабеля — 25 — 40 рублей.


Розетка плинтусная: вид с тыла

Розетка для плинтуса или обычная наружная. Первая монтируется с полным или частичным перекрытием плинтусного кабель-канала, вторая — непосредственно над ним.

Технология

  1. Есть ли у монтажа плинтусной проводки какие-то особенности?

Вот основные правила монтажа:

Крепите плинтус с шагом не больше полуметра. На неровностях стен шаг стоит уменьшить, иначе на примыкании останется зазор;


На неровностях стен используйте дополнительные точки крепления

Бурите отверстия в стене и вбивайте пластиковые дюбели прямо через плинтус со снятой крышкой кабель-канала. Эта инструкция позволит вам избавиться от затрат времени на разметку отверстий;


Дюбель вставляется в пробуренное отверстие прямо через заднюю стенку плинтуса

Не заполняйте кабель-канал проводами более чем на 40% сечения, иначе получите перегрев проводки в пиках потребления;


Избегайте плотного заполнения кабель-канала

  • Укладывайте кабель с излишками (со слабиной как минимум в 5 сантиметров на каждую стену). Запас пригодится вам при монтаже дополнительных розеток, не предусмотренных первоначальным проектом;
  • Если используются обычные накладные розетки, сделайте в плинтусе с помощью болгарки вырезы под них до верха кабель-канала. Так вы сможете полностью спрятать провода и сделать примыкание достаточно опрятным.


На фото — розетка в детской комнате в доме автора статьи

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
