Санитарная зона скважины: пояса, определение границ и нормативные документы

1 пояс

1-ой зоной для охранной территории считается пояс, который имеет радиус от 30 м, полный диаметр равен 60 м. Зона считается строгой, она применяется для таких источников:

1 пояс охранной территории может применяться для расположения озер.

для различных водотоков;
при течении водоносного слоя вверх (радиус составляет уже от 200 м);
при течении водоносного слоя вниз (граница равна 100 м);
при водозаборе, который располагается около берега естественного водоема (радиус составляет от 100 м);
для озер, различных водохранилищ;
возле большой акватории, радиус тут составляет от 100 м.

Это правило относится и к водозабору, находящемуся на противоположном берегу естественного водоема. Радиус зависит от размеров этого водоема. Если ширина его составляет от 100 м, то радиус увеличивается на 50 м. При значительном увеличении размеры зоны соответственно будут больше. По согласовании с соответствующими органами радиус первой зоны может быть уменьшен на 15-25 м, но это зависит только от характера меры, для которой требуется такое разрешение. Как правило, не допускается строительство, организации процесса очистки, хранения стоков и прочего на территории первой зоны.

Вторая — ограничительная зона

Этот пояс предназначен для защиты сооружения от возможного бактериального инфицирования. Проект зоны разрабатывается с учетом рельефа территории и наличия открытых водоемов.

Она должна иметь следующие размеры, если местность:

с ручьями, реками, прудами, озерами, водохранилищами, — до 3000 м;
с высотными перепадами (склонами, оврагами), — 950-1000 м;
холмистая или горная, — 700 м, при наличии крутых склонов — более 700 м;
равнинная, — до 500 м.

В ограничительной зоне нельзя допускать наличия:

полигонов для складирования бытового мусора, промышленных отходов, площадок для ассенизации нечистот;
кладбищ, скотомогильников;
канализационных узлов;
животноводческих ферм, навозохранилищ, пастбищ или стойбищ для домашнего скота;
оросительных систем, силосных ям, траншей и башен;
химических объектов, складов удобрений и пестицидов;
пляжей, мест для купания.

На территории второй зоны необходимо демонтировать дефектные или устаревшие гидросооружения. Здесь запрещается закачивать отработанную воду, оборудовать новые скважины. Бурильные работы можно проводить только на водных горизонтах крупного песка.

Защитные мероприятия для подземных источников

Если объект располагается в первом охранном поясе, то защитные мероприятия ориентируются главным образом на исключение негативных воздействий на питьевую воду со стороны люков, скважин и переливных трубопроводов. Точки водозаборов оснащаются средствами автоматизированного контроля состава воды и аппаратурой, регулирующей параметры работы водопровода. Что касается второго и третьего поясов, то одной из главных задач является тампонирование, обнаружение и по возможности восстановление старых или неправильно используемых скважин. Также предусматривается и бурение новых скважин, но только при согласовании с органами санитарно-эпидемиологического надзора. Существует и ряд строгих запретов, которые направлены на химическое и физическое предохранение водопровода. Охранная зона в этих поясах предполагает запрет на размещение минеральных удобрений, химикатов и горюче-смазочных веществ.

Назначение охранной зоны водопровода и канализационных сетей

Охранные зоны любых инженерных трасс и коммуникаций обозначаются соответствующими табличками и знаками, но охранная зона водопровода чаще всего таких предупредительных знаков не имеет, и поэтому при ремонте дорожного покрытия или других землеройных работах инженерно-коммуникационные сети повреждаются.

Такие происшествия сопровождаются наказанием в виде административной ответственности и штрафов, хотя за отсутствие тех же знаков о расположении охранной зоны водоснабжения или канализации не предусматривает никакого наказания и не определяет виновных.

А между тем, даже пара метров в каждую сторону от трубопровода может нарушить не только саму трассу, но и экологию в прилегающей местности.

Определение наружной канализации

Термин «охранная зона канализационных сетей» имеет отношение непосредственно к наружным магистралям и означает систему труб, транспортирующих к насосным станциям и очистным сооружениям бытовые и промышленные сточные воды, дождевые и талые потоки грязной воды.

В схему сетей канализации включаются элементы:

1. Трубы разного диаметра;
2. Смотровые, поворотные, перепадные и ревизионные колодцы.

Когда проектируется канализация и ее охранная зона, необходимо принимать во внимание следующие факторы:

1. Суточные объемы сточных вод;
2. Технические и эксплуатационные параметры сточной или водопроводной сети;
3. Расстояние от стока до насосной станции и канализационного коллектора;
4. Технические возможности по подсоединению трассы трубопровода к коллектору;
5. Свойства почвы на трассе трубопровода, уровень грунтовых вод и рельеф участка;
6. Климат в регионе и глубина промерзания грунта – через сколько метров грунт замерзает зимой.

Наружная канализация работает в условиях постоянного перепада температур и влажности, давления грунта и воздействия агрессивных сред, поэтому монтаж трубопроводов канализации проводится с применением пластиковых, асбоцементных, бетонных или металлических труб.

Схематично канализация реализуется как раздельный трубопровод (ливневка – сбор дождевой воды — и бытовая канализация прокладываются отдельно), полураздельный (ливневка и бытовая канализация прокладываются отдельно, но доставляются к очистным сооружениям в общем коллекторе), и общесплавной (все элементы трассы объединяются).

Определение охранной зоны

Жесткая охранная зона должна существовать для любой канализации, так как стоки – это источник опасности заражения питьевой воды или почвы на близлежащей территории. Размеры, которые должна иметь охранная санитарная зона, регламентируются СНиП и СанПиН. Нормативы определяют, сколько метров следует отступить в каждую сторону от трассы водопровода или стоков.

Охранная санитарно защитная зона – это запрет на следующие действия:

1. Запрещено высаживать кустарники и деревья ближе 3 м от коллекторных колодцев;
2. Не разрешается снимать верхний слой грунта (дерн);
3. Запрещается организовывать мусорные свалки, заниматься взрывными или свайно-забивными работами;
4. Запрещается загромождать подходы и подъезды к очистным и канализационным узлам и сооружениям;
5. Без разрешения нельзя использовать грузоподъемные механизмы и проводить строительство;
6. Запрещено вынимать и перемещать грунт рядом с водоемами, которые находятся неподалеку от канализационных сетей или водопровода.

Возможные последствия несоблюдения требуемых норм

Чтобы не допустить аварии на трубопроводной трассе, необходимо иметь план работ и схему прокладки трассы. Подземные трубопроводы сопровождаются обустройством колодцев с крышками на поверхности, имеющими обозначение «К». Кроме того, для работ в сзз необходимы соответствующие разрешения местных органов.

Исполнитель должен:

Соблюдать все нормативы и правила при обустройстве водоотвода напорной канализации и других сточных трасс; Не допустить разрушения существующих подземных магистральных трасс канализации и водопровода; предпринять все возможные меры предосторожности, приостановив работы, если обнаружились какие-либо несоответствия в предоставленных ему документах и разрешительных справках Следить за состоянием прилегающей территории

Виды водопроводов

Существуют магистральные и локальные водоводы, находящиеся в зоне охраны. Обычно принадлежность к таким видам определяется объемным потенциалом источника воды. По такому параметру выполняется и остальная организация территории зоны охраны инженерными сооружениями.

Кроме того, имеются безнапорные и напорные водоводы. Зона с сооружениями второго типа включает в себя насосные станции или локальные плотины. В гравитационных водоводах вода подается под действием силы тяжести. Это дает возможность экономии на электрической энергии, но существуют проблемы с регулировкой напора.

Первая зона

Первая санитарная зона водозаборной скважины располагается в непосредственной близости от источника водозабора. Ее размеры определяются защищенностью или незащищенностью бассейна подземных вод. К защищенным относится подземный водяной бассейн, который защищен со всех сторон твердыми каменными породами, тем самым не создается его соединение с открытыми водоемами: озерами, реками и так далее. И размеры такого пласта распространяются на все три санитарных пояса. Незащищенный бассейн – это пласт воды, который сообщается с открытыми водоемами.

Так вот для незащищенных подземных вод граница санитарной территории должна составлять 50 м, для защищенных – 30 м. Получение лицензии на водозабор (пользования недрами) защищенного пласта выдается быстрее с меньшими проблемами, чем на пласт незащищенный. Все дело в том, что вероятность заражения и загрязнения скважины из такого водного бассейна выше, поэтому и требует особого обоснования.

Что запрещено

Данная санитарная зона является поясом строго режима, поэтому здесь нельзя:

проводить строительство, не относящееся к системе водозабора;
находиться людям, не имеющих отношение к службе эксплуатации водозаборной скважины.

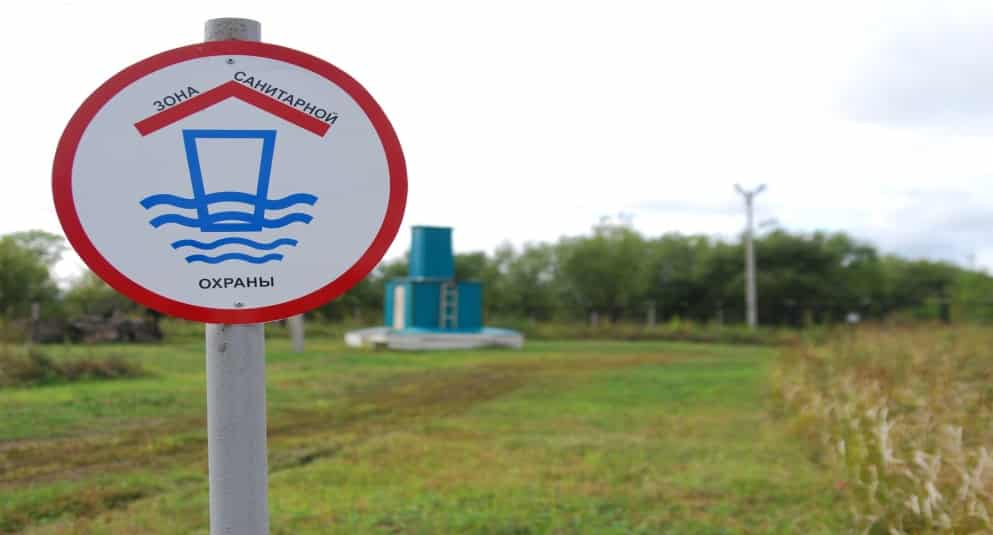

Ограждение первого пояса

Это интересно: Самоклеющиеся обои в ванную комнату

Определение границ поясов зоны санитарной охраны подземного источника

На всех водопроводах, вне зависимости от ведомственной принадлежности, подающих воду как из поверхностных, так и из подземных источников организуются зоны санитарной охраны (ЗСО).

Границы первого пояса

Водозаборы подземных вод должны располагаться вне территории промышленных предприятий и жилой застройки. Расположение на территории промышленного предприятия или жилой застройки возможно при надлежащем обосновании. Граница первого пояса устанавливается на расстоянии не менее 30 м. от водозабора – при использовании защищенных подземных вод и на расстоянии не менее 50 м. – при использовании недостаточно защищенных подземных вод.

Граница первого пояса ЗСО группы подземных водозаборов должна находиться на расстоянии не менее 30 и 50 м. от крайних скважин.

Для водозаборов из защищенных подземных вод, расположенных на территории объекта, исключающего возможность загрязнения почвы и подземных вод, размеры первого пояса ЗСО допускается сокращать при условии гидрогеологического обоснования по согласованию с центром государственного санитарно-эпидемиологического надзора.

К защищенным подземным водам относятся напорные и безнапорные межпластовые воды, имеющие в пределах всех поясов ЗСО сплошную водоупорную кровлю, исключающую возможность местного питания из вышележащих недостаточно защищенных водоносных горизонтов.

К недостаточно защищенным подземным водам относятся:

грунтовые воды, т.е. подземные воды первого от поверхности земли безнапорного водоносного горизонта, получающего питание на площади его распространения;
напорные и безнапорные межпластовые воды, которые в естественных условиях или в результате эксплуатации водозабора получают питание на площади ЗСО из вышележащих недостаточно защищенных водоносных горизонтов через гидрогеологические окна или проницаемые породы кровли, а также из водотоков и водоемов путем непосредственной гидравлической связи.

Для водозаборов при искусственном пополнении запасов подземных вод граница первого пояса устанавливается как для подземного недостаточно защищенного источника водоснабжения на расстоянии не менее 50 м. от водозабора и не менее 100 м. от инфильтрационных сооружений (бассейнов, каналов и др.).

В границы первого пояса инфильтрационных водозаборов подземных вод включается прибрежная территория между водозабором и поверхностным водоемом, если расстояние между ними менее 150 м.

Границы второго и третьего поясов

При определении границ второго и третьего поясов следует учитывать, что приток подземных вод из водоносного горизонта к водозабору происходит только из области питания водозабора, форма и размеры которой в плане зависят от:

типа водозабора (отдельные скважины, группы скважин, линейный ряд скважин, горизонтальные дрены и др.);
величины водозабора (расхода воды) и понижения уровня подземных вод;
гидрологических особенностей водоносного пласта, условий его питания и дренирования.

Граница второго пояса ЗСО определяется гидродинамическими расчетами исходя из условий, что микробное загрязнение, поступающее в водоносный пласт за пределами второго пояса, не достигает водозабора.

Основными параметрами, определяющими расстояние от границ второго пояса ЗСО до водозабора, является время продвижения микробного загрязнения с потоком подземных вод к водозабору (Тм).

Граница третьего пояса ЗСО, предназначенного для защиты водоносного пласта от химических загрязнений, также определяется гидродинамическими расчетами. При этом следует исходить из того, что время движения химического загрязнения к водозабору должно быть больше расчетного Тх.

Тх принимается как срок эксплуатации водозабора (обычный срок эксплуатации водозабора – 25-50 лет).

Если запасы подземных вод обеспечивают неограниченный срок эксплуатации водозабора, третий пояс должен обеспечить соответственно более длительное сохранение качества подземных вод.

Для инфильтрационного водозабора подземных вод необходимо устанавливать второй и третий пояса ЗСО и для поверхностного водоема, питающего его.

Определение границ второго и третьего поясов ЗСО подземных источников водоснабжения для различных гидрогеологических условий проводится в соответствии с методиками гидрогеологических расчетов.

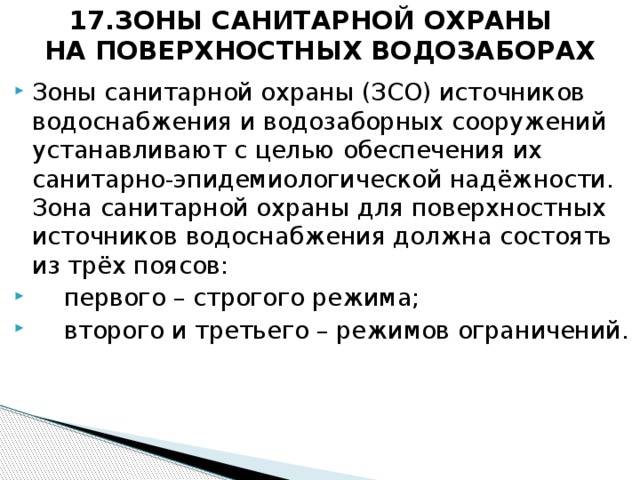

Общие сведения о зонах санитарной охраны (ЗСО)

В вышеобозначенном документе определяются три санитарные зоны вокруг источника водоснабжения.

Первая зона строго режима.
Вторая и третья считаются зонами ограничения.

При этом для каждого пояса разработаны свои нормы, то есть, размер границ, правила эксплуатации и использования по назначению, комплексы мероприятий, с помощью которых можно улучшить состояние зоны и самого источника воды, требования по воспрепятствованию их загрязнения.

Пояс номер один ЗСО

Это площадь вокруг источника воды, внутрь которой входят сооружения и водозаборное оборудование. Цель создания этого пояса – охрана источника, чтобы в него не попали какие-либо загрязнения.

Огражденная первая зона

Как определяются границы? Понятно, что центром зоны будет выступать скважина водозабора. От нее во все стороны будут откладываться расстояния, обозначенные в СанПиН документе.

Если скважина пробурена на участке, где полностью исключается ее загрязнение, а также загрязнение почвы, то размер границ составляет 15-25 м.
То же расстояние, если водозабор располагается в благоприятных условиях эксплуатации. В основном учитываются гидрогеологические условия.
Если скважина защищена надежными горизонтами, то расстояние можно увеличить до 30 м.
Если горизонты защищены недостаточно, то расстояние увеличивается до 50 м.
Если на скважине устанавливаются водопроводные башни, то ширина пояса может быть и 10 м. В некоторых случаях, учитывая конструкцию башни, первый пояс можно исключить, потому что само сооружение уже является максимальной защитой.
Прокладка трубопроводов до 1000 мм также определяет зону охраны. Если труба укладывается в сухой грунт, то пояс определяется 10 м, если в мокрый, то 50 м.

Второй пояс ЗСО

Вторая зона санитарной охраны источников питьевого водоснабжения организуется с целью защитить подземные воды от негативного воздействия микроорганизмов и химических веществ. Точных расстояний этой зоны не существует. Их специально рассчитывают с учетом различным методов, в которые входят аналитические методы, численные и даже графоаналитические. В основу расчетов вкладываются гидродинамические алгоритмы.

Огражденная вторая зона

Суть расчетов заключается в том, что различные загрязнения с атмосферными осадками могут проникнуть вглубь земли и достигнуть водоносного пласта. Так вот определяется то расстояние, чтобы эти загрязнения не дошли до этого пласта водозабора. По сути, это будет определяться временем, за которое вода внутри пласта самоочистится. К примеру, если загрязнения попали в водоносный слой за 500 м до скважины, то дойдя до нее, они должны очиститься самостоятельно под действием природных факторов. Такое свойство подземные воды имеют. Особенно это относится к жизнедеятельности микроорганизмов. Они, находясь долго в воде, или погибают, или становятся неспособными воздействовать на организм человека.

Правда, проводя такие расчеты, очень сложно определить, как будут себя вести микроорганизмы внутри водоносного слоя. Ведь всегда есть вероятность, что они попадут в породу и останутся там надолго. Такие процессы не изучены. Поэтому размер второго пояса санитарной охраны источников водоснабжения увеличивают на определенную величину. Так сказать, организуют ее с запасом.

Третья зона ЗСО

Санитарные требования к водоснабжению очень строгие, именно поэтому к третьему поясу относятся с большим вниманием, потому что именно он является защитой от химического воздействия на водоносный пласт, из которого производится водозабор. И здесь, как и в случае со второй зоной, границы определяются на основе расчетов. Схема ЗСО

Схема ЗСО

Из расчетов становится понятным, что в основе установки границ пояса учитывается время, за которое химические вещества, попавшие водоносный пласт, дойдут до водозаборной скважины. И эта временная величина определяется числом – 10000 суток. Приличный показатель, который соответствует времени эксплуатации самой скважины. То есть, пока химикаты доберутся до водозабора, его эксплуатация закончится.

Понятно, что такие допущения при расчете второго и третьего пояса санитарной охраны источника водоснабжения связаны с неизученностью процессов, происходящих внутри водоносных пластов и окружающих их пород. Именно поэтому границы двух зон устанавливаются приблизительно, но с учетом определенного запаса, который дает надежду, что скважина водозабора не будет загрязнена.

Тонкости прокладки канализации

Аварии на канализационных сетях – частое явление, и виной тому не только естественный износ труб и систем. Канализация, как и водопровод, имеет охранную зону, но ее не принято обозначать табличками и знаками. О наличии канализационных труб и их расположении приходится судить по колодцам, закрытым массивными металлическими крышками с метками «К» или «ГК».

Прежде чем начинать земляные работы в охранной канализационной зоне, положено изучить планы и схемы инженерных коммуникаций, получить соответствующие рекомендации и консультации специалистов.

Иначе легко разбить трубу канализации одним неосторожным толчком ковша экскаватора, а кто потом посчитает убытки и материальные затраты на восстановление? А если рядом проходит водопровод, то ущерб и негативные последствия увеличиваются многократно.

Буквы «К» или «ГК» на крышке канализационного люка обозначают канализацию или городскую канализацию соответственно, на крышке водопроводного колодца должно быть написано «В»

Охранная зона сетей канализации устанавливается пропорционально сечению трубы:

до 0,6 м в поперечнике — не меньше 5 метров в обе стороны;
от 0,6 до 1,0 м и более — по 10-25 метров.

Во внимание приходится брать сейсмологические характеристики местности, климат и среднемесячные температуры, влажность и промерзание почвы, особенности грунта. Наличие неблагоприятных факторов – повод для увеличения охранной зоны

Регламентируется и расстояние до канализационных сетей, размещенных под землей, от таких объектов:

от любых фундаментов канализация должна отстоять на 3-5 метров (для напорной расстояние больше, чем для самотечной);
от опорных конструкций, ограждений, эстакад отступ составляет от 1,5 м до 3,0 м;
от железнодорожного полотна — 3,5-4,0 м;
от автодорожного бордюра на проезжей части — 2,0 м и 1,5 м (нормативы для напорной и самотечной канализации);
от канав и кюветов — 1-1,5 м от ближнего края;
уличные осветительные столбы, стойки контактных сетей — 1-1,5 м;
опоры высоковольтных электролиний — 2,5-3 м.

Цифры справочные, точные инженерные расчеты позволяют получить более обоснованные данные. Если не избежать пересечения водопроводных и канализационных труб, водопровод надо размещать выше канализации. Когда это технически сложно осуществить, на канализационные трубы надевается кожух.

Пространство между ним и рабочей трубой плотно утрамбовывается грунтом. На суглинках и глинах длина кожуха составляет 10 метров, на песках — 20 метров. Пересекать коммуникации разного назначения лучше под прямым углом.

Более подробно о расчетах уклона канализационных труб можно прочесть в этой нашей статье.

При масштабном прорыве канализации приходится отключать подачу водопроводной воды, чтобы если не остановить, то хотя бы уменьшить выброс фекальных вод наружу

При вскрытии водопроводных и канализационных труб в связи с ремонтом применять технику в земляных работах разрешается до определенной глубины. Последний метр земляной толщи над трубой снимается аккуратно вручную без использования инструмента с ударным и вибрационным действием.

Категорически запрещено при прокладке задевать канализацией санитарные зоны водопроводов, но в городе требования менее жесткие.

В городских условиях при вынужденном параллельном расположении магистральных водопроводных и канализационных труб положено выдерживать следующие дистанции:

10 м для труб до 1,0 м в поперечнике;
20 м при диаметре труб более 1,0 м;
50 м – на мокром грунте при любом диаметре трубы.

Для более тонких труб бытовой канализации расстояние до других подземных коммуникаций определяется своими нормативами:

до водопровода – от 1,5 до 5,0 м в зависимости от материала и диаметра труб;
до дождевых дренажных систем – 0,4 м;
до газовых магистралей – от 1,0 до 5 м;
до кабелей, проложенных под землей – 0,5 м;
до теплоцентрали – 1,0 м.

Последнее слово о том, как обеспечить безопасное сосуществование водопровода и канализации, остается за специалистами предприятий водоканала. Все спорные моменты должны решаться еще в процессе проектирования и не всплывать на стадии эксплуатации.

Если не контролировать бытовые и производственные стоки, мусорные свалки, количество химических удобрений и ядов на полях, водные запасы придут в негодность
