Что лучше выбрать для электрической проводки — одножильный или многожильный провод

Краткие рекомендации по способу прокладки

Еще один фактор, который должен быть учтен — способ прокладки. Наиболее популярные варианты:

  • Воздушный. Такой вариант подойдет для случаев, когда кабель имеет длину от 3-х метров. Преимущества метода заключаются в высокой скорости монтажа и удобстве обслуживания. С другой стороны, страдает эстетичность и снижается ресурс изделия. В процессе такой прокладки применяется стальной трос, к которому с помощью стяжек крепится сам кабель.
  • Под землей. Этот способ применятся в большей части случаев, когда требуется проложить длинный кабель. Монтаж производится в несколько этапов — выбор типа кабеля, разметка места и прокладка. Глубина траншеи — около 70 см. Снизу должна быть «подушка» из песка толщиной около 8-10 сантиметров. Кабель должен прокладываться без натяга, после чего он засыпается песком, грунтом и в конце трамбуется.

Пример прокладки кабеля в траншее показан в этом видео:

Виды кабелей, их классификация

Прежде всего, кабели содержат в себе одну или две и более металлические жилы, покрытые изоляцией. Также они бывают покрыты броневой оплёткой. В основном продукцию классифицируют 5-ю категориями:

  • силовые;
  • контрольные;
  • управляющие;
  • коммуникации связи;
  • радиотехнические.

Силовые

Доставляют электричество на определённые расстояния к распределительным подстанциям, силовому оборудованию, электрическим щитам и пр. Они состоят из алюминия или меди. Поверхностная оболочка может быть сделана виниловой, хлопчатобумажной, резиновой и металлической.

Многожильный силовой кабель

Контрольные

Жилы сделаны из меди или алюминия. Используют для питания оборудования низкого напряжения и создания линий контроля. Площадь сечения жил варьируется в пределах от 0,75 до 10 мм2.

Управляющие

Применяют для обеспечения управляющих связей автоматизированных систем. Кабели оснащены экранированными металлическими оболочками. Экран предохраняет линии от нежелательного механического воздействия и влияния внешних электромагнитных полей.

Коммуникации связи

Высокочастотные кабели связи прокладывают на дальние расстояния, для местных коммуникаций применяется низкочастотная продукция.

Радиотехнические

Служат для осуществления связей между радиотехническими устройствами, компьютерами и другими высокотехнологическими устройствами. Примером могут служить телевизионные сетевые линии связи. Продукция содержит центральные монолитные жилы, покрытые полиэтиленом и экранированной оплёткой. Сверху кабель заключён в резиновую или пластиковую оболочку.

Телевизионный кабель

Выбираем между одножильным и многожильным проводом

Чтобы принять окончательное решение, нужно сравнить все достоинства и недостатки одно- и многожильных проводов в зависимости от конкретной ситуации.

Достоинства одножильных проводов

Для начала рассмотрим одножильные кабели. Проводники данного типа считаются установочными: речь идет о проводах, которые монтируются один раз, и после этого не будут перемещаться, сгибаться и подвергаться любым другим механическим воздействиям.

Объяснить данную разницу легко: с уменьшением сечения одного проводника увеличивается сопротивление. В самом идеальном случае все проволоки многожильного кабеля соединены друг с другом, являются единым целым. Но даже если они равны по сечению, структуре и произведены из одного и того же материала, все равно возникает определенное сопротивление. Значит, чем больше таких проволочек, тем выше суммарное сопротивление кабеля.

Далее следует обратить внимание на удобство установки, особенно когда нужно соединить несколько проводников. В ПУЭ прописаны различные варианты соединителей, включая винтовые, зажимные, сварочные, прессовочные и даже пайку

В дальнейшем будем разбирать медный провод, поскольку с 2001 года при организации электрической проводки в доме алюминиевый кабель использовать запрещено.

Сравним возможность использования различных соединителей для одно- и многожильных проводов (при этом скрутка недопустима в обоих случаях):

  1. Винтовыми клеммами и обычными винтами с пластинами проще всего соединять одножильную продукцию. В таком случае жила более толстая и прочная, поэтому винт не сможет ее перерезать или повлиять на величину сечения. Если кабель состоит из нескольких проволочек, то это может привести к тому, что часть из них вылезет с посадочного места.
  2. Зажимные клеммы WAGO идеально подходят для одножильного провода.
  3. Нетрудно выполнить сварку проводов с одной жилой, однако и многожильная продукция поддерживает данный тип соединения. С другой стороны, более гибкие проводники с большим количеством тонких проволочек в процессе сварки можно с легкостью повредить или оборвать, что ухудшит качество соединения.
  4. Прессовка позволяет надежно соединять как одножильные, так и многожильные провода. Однако если у вас нет специального инструмента, то для качественного соединения одножильного кабеля с большим сечением придется основательно помучиться.
  5. Наконец, пайка может использоваться при коммутации проводников малого сечения. Намного проще выполнить пайку многожильной продукции, поскольку в большинстве случаев место ограничено, и провод приходится хорошенько сгибать.

Достоинства многожильных проводов

Несмотря на огромное количество преимуществ одножильного кабеля, он не является единственно верным и лучшим решением на все случаи жизни. И вы это поймете при рассмотрении достоинств его «оппонента».

Основным положительным моментом при эксплуатации многожильного кабеля является более высокая гибкость. Особенно ярко она проявляется на проводниках большого сечения – от 10 кв. мм и выше. В бытовой сфере подобные изделия используются крайне редко, но в некоторых случаях без них не обойтись.

Многожильный провод достаточно просто монтируется, а после установки может свободно перемещаться с одного места на другое. Однако даже самые гибкие кабели имеют максимально допустимый радиус изгиба, который варьируется в пределах 5-10 диаметров изделия. В большинстве случаев все зависит от используемой изоляции.

Про возможности соединения многожильного кабеля мы писали выше в достоинствах одножильного. В пользу первых остается добавить лишь то, что современные производители выпускают специальные латунные наконечники. Это достаточно дешевые изделия, позволяющие выполнить коммутацию многожильного кабеля в считанные секунды без использования специального инструмента. Их обычно применяют вкупе с винтовыми клеммами или клеммами WAGO после завершения прессовки.

Таким образом, это позволяет нивелировать все ранее перечисленные преимущества одножильной проводниковой продукции (в рамках данных способов соединения). Напомним, что нельзя просто взять и скрутить многожильный кабель. В таком случае качество соединения будет отвратительным.

При выборе между одножильными и многожильными проводниками следует учитывать множество различных факторов, но основное предпочтение отдавайте области применения. Если происходит монтаж скрытой проводки в стене (то есть провод не будет перемещаться с места на место), то выбор в пользу более дешевого одножильного кабеля вполне очевиден. Если необходимо подключить временную электрическую установку, то куда более практичным окажется многожильный аналог.

Закупка кабеля: как читать маркировку?

Покупая проводку для квартиры, ориентируйтесь на ее маркировку. Именно она заключает в себе всю информацию о товаре.

Первый символ маркировки – буква. Она обычно обозначает материал, из которого выполнена внешняя оболочка кабеля. Возможные варианты:

  • П («провод», иногда это означает, что защитная оболочка выполнена из полиэтилена);
  • В (оболочка защиты выполнена из ПВХ);
  • Р (оболочка из резины);
  • К (перед вами контрольный кабель).

Второй символ в маркировке может принимать только три значения. Это тоже буквы, которые говорят о том, из чего выполнена изоляция отдельных жил:

  • В (ПВХ);
  • П (полиэтилен);
  • Р (резина).

Наличие третьей и последующих букв необязательно. Однако они могут присутствовать и дополнительно характеризовать проводку:

  • нг – горение не распространяется по защитной оболочке;
  • LS – если жила начала плавиться, дыма будет немного;
  • Бб – защита выполнена из пары лент из стали;
  • Шв – герметичная изоляция;
  • Б – кабель бронированный;
  • з – между жилами промежутки заполнены;
  • Э – перед вами экранированный кабель;
  • Г – перед вами кабель с увеличенной гибкостью;
  • П – кабель плоский;
  • ОЖ – жила не сплетенная, а состоит из одной проволоки.

Примеры, как читать маркировку: ШВВП (плоский виниловый шнур, оболочка виниловая, как и изоляция). ПВС (провод соединительный, защищенный виниловой оболочкой).

Внимание! Лидерами продаж среди проводов для проводки в квартире являются кабели ВВГ и НУМ. Первый – медный кабель с ПВХ изоляцией и ПВХ оболочкой

Второй изготовлен по немецким стандартам, поэтому маркировка отличается. НУМ – медный многожильный кабель с резиновой изоляцией и оболочкой из ПВХ-пластиката.

Иногда используется ПУНП – плоский установочный кабель с защитной оболочкой из пластиката ПВХ, изоляция – ПВХ.


И самым дешевым вариантом являются одножильные медные провода ПВ, защищенные ПВХ оболочкой.

Чтобы проводка была долговечной, выбирайте медь, а лучше – многожильную. А чтобы она была еще и безопасной – берите кабели, защищенные ПВХ-пластикатом. Если в вашем деле определяющим критерием является низкая стоимость, то берите одножильный алюминий в полиэтиленовой или ПВХ оболочке. Однако имейте в виду, что пожаров из-за проблем с алюминиевой проводкой случается на 60% чаще, чем с медным аналогом.

Как происходит монтаж

Следующий этап после выбора мощности — определить модель тёплого пола.

Два вида изделий с принципиальным отличием монтажа:

  • целостные маты с закреплёнными обогревательными элементами;
  • кабельные, которые монтируются с нужным шагом.

Как выбрать? В стандартных по конфигурации комнатах можно смело монтировать маты. Они могут быть как с одножильными, так и с двужильными кабелями. Второй тип обеспечит более быстрый прогрев комнат. Чем больше диаметр проводника, тем выше поднимется уровень температуры при максимальном включении оборудования.

Специфика установки одножильной системы предусматривает обязательное замыкание цепи. Оба конца кабеля нужно подвести к источнику электропитания. Когда площади большие, укладывать удобно «змейкой», поэтому это условие соблюсти трудно. А вот для маленькой комнаты вполне подойдёт. Тем более цена у одножильных систем небольшая.

У двухжильного тёплого пола цепи замыкают по другой системе. На концах соединяют два провода. Питание термостата так же идёт при подключении обеих жил обогревательных элементов. Модели более сложные, а значит, и более дорогие. При этом они позволяют решить проблему утепления больших площадей.

Совет. Уровень потребления электроэнергии тёплым полом прямо пропорционален его мощности. В связи с этим нужно правильно рассчитать нагрузку на электропроводку. При несоответствии проводку нужно заменить.

Если помещение сложной конфигурации, то двужильный тёплый пол решит проблему, так как возвращать кабель назад, к термостату, нет необходимости. Процесс монтажа оборудования займёт около 4-5 часов, не более.

Считается, что оба варианта тёплых полов безвредны человека. Однако двужильный кабель для тёплого пола создаёт электромагнитное поле меньше допустимого по норме в 300 раз, одножильный — в 60. По этой причине в больших кухнях и гостиных, где люди находятся дольше, чем в других комнатах, целесообразнее использовать двужильные кабели. Одножильные — в санузлах, коридорах и на лоджиях.

При укладке оборудования следует учитывать, сколько тепловой энергии будет уходить в черновой пол. Так, например, в квартирах и домах на вторых этажах и выше нет необходимости сооружать мощную теплоизоляцию, достаточно фольгированного слоя. А вот над подвалами или на холодных полах в домовладениях поверхность нужно утеплить капитально, иначе часть тепла будет уходить «в никуда». С потерей тепла уходят киловатты электроэнергии. Поэтому на теплоизоляторе для пола лучше не экономить.

Двужильный электрические пол

Двухжильный кабель немного отличается от одножильного своей конструкцией. У такого кабеля под наружной оболочкой параллельно проходят 2 изолированных друг от друга провода (холодный и нагревательный). Данные провода крепятся к одной стороне нагревательной секции.

По качеству и сроку эксплуатации у 2-х сравниваемых нагревательных элементов отличий нет. Однако двухжильный пол имеет на каждом конце секции заглушку, которая их соединяет и армирует. 2 другие части аналогично подключаются при помощи муфты и холодных концов провода.

Двухжильный кабельный пол более прост в монтаже, так как уже имеет готовый конец для подключения к электросети. А конец одножильного кабеля после укладки необходимо вернуть к месту подключения (закольцевать).

Основными критериями, которые влияют на выбор, являются: тип и величина помещения, в котором будет монтироваться такая конструкция и толщина стяжки. Специалисты рекомендуют использовать одножильную систему в маленьких и теплых комнатах, а двужильный пол для потенциально холодных, влажных и просторных помещений. В квартирах, коттеджах и частных домах для монтажа теплого пола, как правило, используют двухжильный теплый пол. А в общественных, офисных и нежилых помещениях целесообразней будет использовать одножильный кабель, так как практически вокруг любого проводника с электрическим током возникает электромагнитное излучение, небезопасное как для людей, так и животных. В однопроводном кабеле ток течет в одном направлении, создавая вредное электромагнитное излучение.

Двужильный кабель имеет 2 провода с взаимонаправленными электромагнитными полями, которые нейтрализуют друг друга. По качеству и сроку эксплуатации у обеих систем отличий нет.

Нужно также учитывать то, что при использовании такой кабельной обогревательной конструкции высота пола поднимется на 5-10 см. Система электрического кабельного отопления универсальна и подходит под многие виды покрытий (линолеум, кафель, ковролин, ламинат, натуральный камень).Она помогает равномерно и правильно распределить теплый воздух по помещению благодаря регулятору. Современные разработки и технологии позволяют максимально экранировать обогревающие жилы кабеля. На сегодняшний день теплый пол — экологичное, экономичное, практичное и очень удобное решение при утеплении вашего дома.

Одножильный кабель

Материалы для прокладки коммуникаций с одним монолитным металлическим волокном относятся к установочному типу; их монтируют стационарно без последующей возможности перемещения. Кабель имеет высокую жесткость, при его использовании разводка в щите выглядит эстетично и обеспечивает удобство при обслуживании автоматики.

Преимуществом одножильного кабеля является его низкая цена. В качестве токопроводящего элемента он имеет одну жилу с сечением установленного стандартами диаметра. Он предназначен для установки скрытой проводки в стене.

С помощью одножильного кабеля подключают выключатели и розетки. Скрутка из нескольких волокон легко обжимается клеммами или подвергается сварке. При больших сечениях у кабеля с 1 волокном выше механическая прочность. Сложностью отличается укладка жесткого материала в пластиковом коробе.

Из чего состоит провод или кабель

Провод и кабель в пределах этой статьи не имеют существенных различий, поэтому опустим их и приравняем эти понятия. Они состоят из токопроводящей жилы голой или покрытой одним или двумя слоями изоляции. Изоляция выполняется из диэлектрического материала, например, ПВХ, резина, полиэтилен, фторопласт. Жилы изготавливают из алюминия или меди. Также и по структуре жилы бывают:

  1. Однопроволочные — жёсткие. Состоят из цельного цилиндрического или фасонного (секторного) проводника, иногда их называют монолитными.
  2. Многопроволочные — мягкие. Состоят из 7 и больше тонких проволок. Точное количество проволок определяется в ТУ на изделие и в ГОСТ 22483-2012, это зависит от площади поперечного сечения ТПЖ и её класса гибкости.

Интересно! Как мы уже сказали, правильными названиями типов жил является именно однопроволочная и многопроволочная, но в народе их часто называют одножильными и многожильными. Поэтому иногда возникает путаница, когда говорят о многожильном проводе: речь идёт о числе токопроводящие жил (больше одной), или о количестве проволок в одной жиле? В пределах этой статьи воспринимайте эти понятия как синонимы.

Особенности конструкции и маркировки

Чтобы не ошибиться с выбором, важно разобраться с тонкостями маркировки и расшифровкой каждой буквы в названии изделия. Все кабеля условно делятся на две категории — одножильные и многожильные

Сама жила может быть цельной или формироваться из множества проволочек небольшого сечения. Во втором случае провод обретает дополнительную мягкость, лучше гнется и практически не ломается в случае перегиба.

При изготовлении жил, как правило, применяется два вида металла — алюминий и медь. Исключением являются специальные изделия, где допускается применение сплавов. К слову, кабель для уличной проводки СИП имеет алюминиево-стальные жилы.

Для прокладки в домашних условиях применяются провода с медными жилами, имеющими лучшие характеристики и рассчитанные на большие токи. Жилы из алюминия ранее применялись из-за дешевизны и большей доступности, но сегодня от них отказываются из-за плохой стойкости к коррозии и ломкости.

При изготовлении изоляции для проводов может применяться:

  • Резина.
  • ПВХ материал.
  • Полиэтилен.
  • Свинец и прочие материалы.

Маркировка проводов

Если материал жилы алюминий, провод маркируется буквой А. Медь является материалом жил по умолчанию и, следовательно, не отражается в маркировке.

По назначению провода маркируются так: Ш — установочный, К — контрольный, М — монтажный и прочие.

Изоляция (материал):

  • П — полиэтилен.
  • Н — негорючая резина.
  • B — ПВХ.
  • К — капрон.
  • Пс — самозатухающий полиэтилен.
  • С — свинец.
  • Пв — вулканизирующий полиэтилен и прочие.

Уровень защиты кабеля:

  • Б — с бронированной оболочкой.
  • Г — без брони (гибкий).
  • А — асфальтированный и так далее.

В дополнение к буквенному обозначению присутствует и цифровая маркировка. В ней первый символ отражает количество жил, второй — сечение, а третий — класс номинального напряжения. Если первой цифры нет, кабель имеет одну жилу.

Прелюдия к разговору о проводах

Сравним одножильный кабель и многожильный. Какой из них может лучше проводить звук на акустическую систему? На каком из них будет лучше играть колонки? Странные вопросы, но они задаются. Одни говорят, что многожильный лучше передает сигнал от усилителя к акустике, другие спорят с ними.

Все мы, кто как, изучали физику в школе. Потому, общее представление мы всё же имеем о том, что такое сечение, толщина, ток и напряжение, а так же – сопротивление. Потому, возьмем два двухпроводных кабеля по три метра длиной и продолжим рассуждения.

Одножильный провод

Один будет одножильный, как на картинке ниже – ВВГ 2*2,5. Такой провод используют электрики при укладке электропроводки (в доме, квартире) в штробу, где не требуется проводка заземляющего проводника. То есть, укладывают его так, что он больше ни как не будет подвергаться воздействию извне.

Иначе сказать: – он не будет гнуться и перегибаться много раз. Как уложили – так и будет замурован в стене. Это правильное решение, так как можно укладывать и многожильный провод в штробы, но это будет очень не целесообразно, из-за стоимости многожильного провода.

Многожильный провод

Второй провод будет многожильный – ПВС 2*2,5, как на картинке внизу. Его обычно используют в удлинителях и при подключении каких либо устройств и приборов к электросети.

Итак, взяли два разных провода ВВГ 2*2,5 длиной в три метра и ПВС 2*2,5, такой же длины. Их сечение, по паспорту – 2,5 квадрата (мм2).

Как измерить сечение многожильного провода? Нет сложностей – просто нужно узнать толщину одного “волосика” из этого провода, а потом подсчитать количество этих самых проводков. Далее, умножить количество проводков на диаметр одного “волоска”. Измерения будем проводить микрометром и использовать формулу.

Применение

Область применения гибких кабелей довольно обширна. Их можно найти в любой квартире. Практически все бытовые электроприборы подключаются к электросети с помощью гибких шнуров. Электрический утюг представляет собой подвижное устройство, которое оснащено КГ. Настольные лампы, наушники, многоразъёмные удлинители, телевизоры – все эти приборы подключаются к розеткам гибкими кабелями.

В промышленности станочное оборудование с числовым программным управлением (станки ЧПУ) имеют много подвижных электроузлов. Станки оснащены многопроволочными кабель-каналами. Проводка рассчитана на эксплуатацию в течение 5-10 лет, в зависимости от интенсивности работы оборудования.

Существуют каналы стандартной серии с ограниченной длиной открытого и закрытого типа. Наряду с этим, применяются изделия с неограниченной длиной. Универсальные каналы можно наращивать до любых размеров.

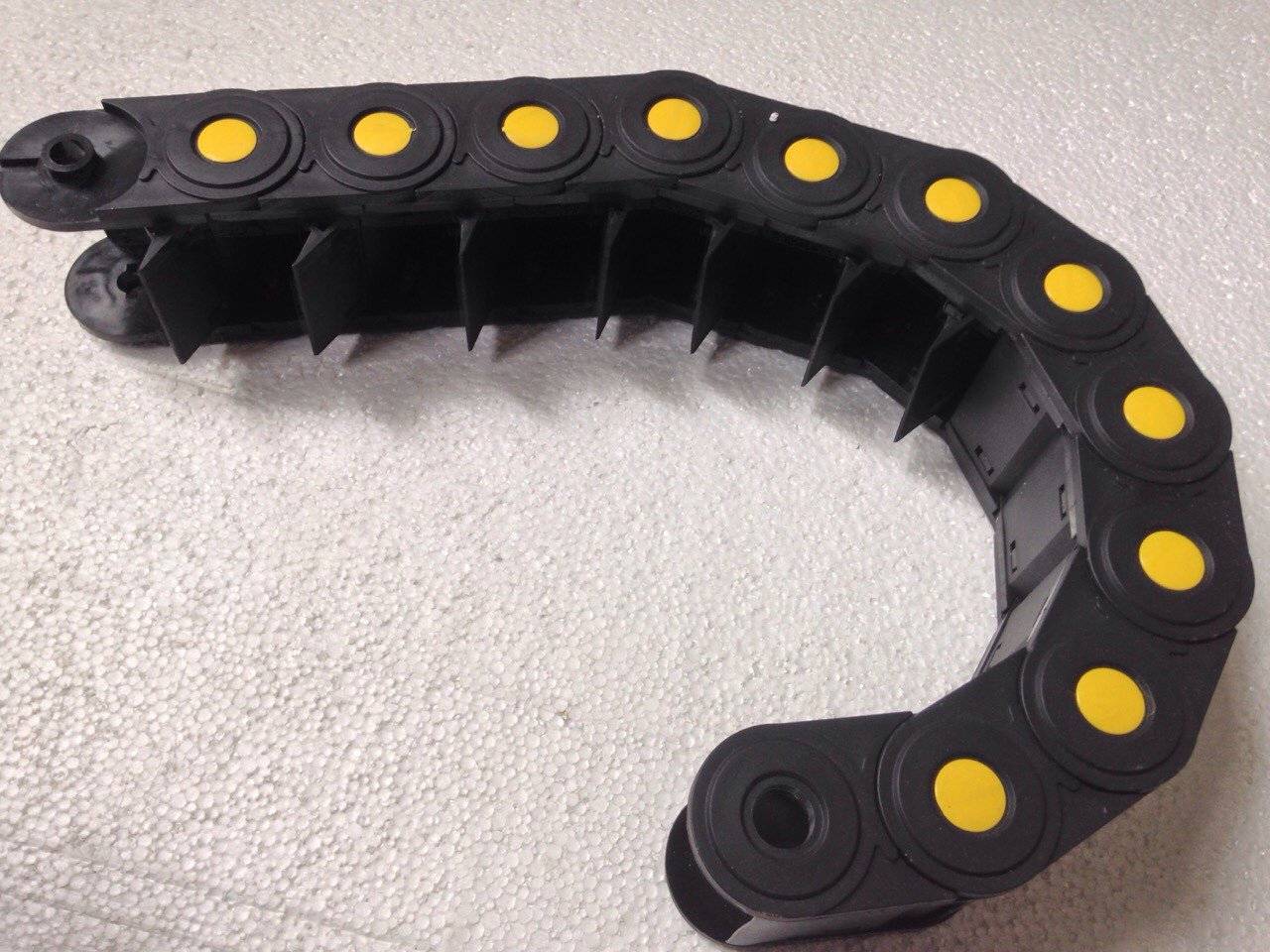

Кабелеукладчик

Миниатюрные подвижные кабелеукладчики с гибкими проводами применяют в принтерах. В КГ таких устройств применяются провода толщиной, измеряемой сотыми долями мм.

Дополнительная информация. Для скрытой проводки применять КГ можно, но нецелесообразно. Монтажная схема электросети из гибких проводников обойдётся гораздо дороже, чем сделать это из одножильных проводов.

Кабель гибкий применяют не только в подвижных системах. Им удобно соединить контакты в распределительных щитках, шкафах, где порой требуется изгибать КГ несколько раз, в случае ремонтных работ кабели можно использовать многократно. Соединения сигнальных устройств, пультов управления различного электрооборудования с источниками питания осуществляется гибкими шнурами для контрольного управления.

При выборе надо обращать внимание на модификации кабельных изделий. Есть провода с оболочками, не поддерживающие горение, тропического и холодостойкого исполнения. Для бытовых нужд наиболее подходят КГ в ПВХ оболочке, рассчитанные на напряжение 220 в

Если возникают сомнения, то стоит обратиться к профессионалам. Они помогут выбрать нужную марку изделия и осуществить её монтаж

Для бытовых нужд наиболее подходят КГ в ПВХ оболочке, рассчитанные на напряжение 220 в. Если возникают сомнения, то стоит обратиться к профессионалам. Они помогут выбрать нужную марку изделия и осуществить её монтаж.

Правила монтажа проводки на улице

При выборе провода для наружной проводки важно учесть особенности его прокладки. Здесь существует ряд правил, касающихся защиты и расстояния до жилых зданий

Так, дистанция от кабеля до крыльца должна быть не меньше 250 см, а до балкона или окна — 100 и 50 см соответственно. Если проводка имеет вертикальное исполнение, расстояние от поверхности земли должно составлять 275 см, до балкона или оконного проема — 100 и 75 см соответственно.

Если провод прокладывается по стене, стоит соблюсти ряд правил:

  • В случае применения отдельно взятых проводов обязательно применение пластиковых или металлических труб.
  • Соединение проводов должно обеспечиваться с помощью клеммников (скрутка запрещена).
  • При подвесе кабеля между зданиями обязательно применение троса и гофрированного рукава.
  • Соединение проводов должно производится только в герметичных распредкоробках.
  • Монтаж проводки на крыше запрещен.

В процессе прокладки проводов на улице стоит учесть еще ряд важных нюансов. Так, сеть частного дома может подключаться к источнику питания 3-х или однофазного напряжения (380 или 220 Вольт соответственно). Если проводка делается по воздуху, рекомендуется применение провода СИП-4.

Бронированные провода марок ВБШв или АВБШв больше подойдут для подземной прокладки. Особенность таких изделий — стойкость к воде и механическим повреждениям. Для наружной проводки, как правило, применяются провода с алюминиевой жилой большего сечения, что позволяет снизить расходы на монтаж.
