Сборный ленточный фундамент: виды и сфера применения, чертеж, плюсы и минусы

Какой у них срок службы?

Срок службы монолитной плиты оценивается специалистами как очень большой — некоторые источники определяют его в 100 лет. В то же время, фирмы-подрядчики дают гарантию на плиту в районе 15-30 лет, что заставляет сомневаться в большой длительности эксплуатации.

Причинами такого расхождения могут быть различия в технологии, условиях эксплуатации и прочих факторах, воздействующих на материал и конструкцию. Точных и подтвержденных данных пока не имеется, поскольку технология появилась относительно недавно и статистика не собрана.

Для ленточных оснований время службы определяется намного конкретнее. Для сборных лент из кирпича отводится 30-50 лет, из ФБС — 50-75 лет. Монолитные бетонные ленты имеют расчетный срок эксплуатации до 150 лет.

Преимущества и недостатки

Плюсы и минусы столбчатых фундаментов можно разделить на общие и частные.

Частные преимущества и недостатки зависят от:

конструктивных особенностей;
материала изготовления столбов.

Общие преимущества

Основным преимуществом столбчатого фундамента является его небольшая цена. В общей сметной стоимости здания доля, приходящаяся на возведение фундаментов другого типа, может достигнуть 30%.

В случае же со столбчатыми опорами затраты на их устройство не превышают 18%.

Но финансовая сторона – это еще не все. Положительные качества столбчатого фундамента зависят и от его конструктивных особенностей:

Вследствие специфики работы грунта под единичными опорами в значительной степени снижается осадка постройки. Это преимущество дает возможность усилить давление на грунт процентов на 20-25. В результате общая площадь фундамента (а, следовательно, и затраты материалов и труда) уменьшается.
Самую большую неприятность при строительстве зданий на фундаментах любого типа преподносят пучинистые грунты. Столбчатый фундамент подвергается воздействию сил морозного пучения в меньшей степени. Особенно это касается анкерных железобетонных опор, выполненных с минимально возможным поперечным сечением. Чтобы снизить влияние деструктивных сил на кирпичные столбы, их делают с переменным поперечным сечением – сужающимися кверху. Так же устраиваются и опоры из мелких блоков, неармированного монолитного бетона.

Недостатки

Главным недостатком столбчатого фундамента является невозможность его использования при строительстве тяжелых конструкций.

Виды ленточного фундамента

Главный критерий, по которому различаются основания, – глубина залегания. Она зависит от массивности постройки и типа почвы. Также значение имеют конструктивные особенности ленты.

Цельнолитой

Другое название – заливной, или монолитный, фундамент. Его устанавливают на месте строительства. Саму бетонную полосу обязательно армируют, а перед ее сооружением возводят деревянную опалубку, предотвращающую растекание раствора.

Характеристиками цельнолитого фундамента являются:

Простота возведения.
Надежность конструкции.
Высокая устойчивость к изгибающим нагрузкам.

Цельнолитой фундамент имеет надежную конструкцию.

Сборный

Фундамент сооружают при помощи готовых железобетонных блоков. Их раскладывают на участке, скрепляя между собой цементным раствором. Армирование конструкций применяют, однако делать это необязательно. Сборный фундамент используют преимущественно при строительстве небольших домов (до 5 этажей). По своим несущим качествам он ни в чем не уступает цельнолитому основанию.

Его особенности:

Несложные подготовительные работы.
Высокая устойчивость конструкций к холоду, что делает возможным строительство основания в зимний период.
Быстрота ее монтажа.

Однако фундамент не подходит для грунтов с органическими примесями (торфом, илом).

Сборный фундамент делают из железобетонных блоков.

К этой разновидности также относится свайно-ленточный фундамент. Для доставки блоков на место строительства необходимо привлекать подъемную и погрузочную технику, что увеличивает стоимость фундамента. При этом сами материалы дешевые.

Мелкозаглубленный

Его используют в строительстве домов каркасных, из бруса или бревен и при других легких постройках. Возведение фундамента проходит на минимальных глубинах, поэтому основание годится только для устойчивых грунтов (скальных пород, гравелистых песков, крупнообломочных оснований).

В процессе строительства внимание уделяется:

фактору опирания (в пределах 500 мм от поверхности);
обустройству гидроизоляции;
армированию;
укладке утеплителя.

Мелкозаглубленный фундамент используют в строительстве каркасных домов.

Качественная установка защитных слоев основания позволяет снизить воздействие пучения грунта. Незаглубленная конструкция требует хорошего дренажа для удаления воды, скапливающейся в песке.

Существенное достоинство мелкозаглубленного фундамента в том, что он не требует тяжелых земляных работ. Однако при таком основании отсутствуют подвальные помещения (в качестве компенсации на участке нередко возводят вспомогательные постройки, пристройки и пр.).

Глубокого залегания

Он относится к самым надежным основаниям, т.к. имеет наилучшую несущую способность. Монолитный бетонный блок подвергают армированию композитной или стальной арматурой, затем погружают в грунт.

Глубину заложения фундамента определяют в зависимости от:

уровня расположения подземных вод;
несущей способности почвы и чередования ее слоев;
уровня промерзания поверхности;
планируемой высоты подвальных помещений.

Фундамент глубокого залегания является надежным основанием.

Заглубленный фундамент применяют при строительстве многоэтажных домов либо для возведения построек из тяжелых материалов. Проведение работ требует немалых материальных и физических затрат, однако его можно использовать на сыпучих и других сложных грунтах. Этот тип основания практически не применяют для частного строительства.

Виды фундаментных блоков

В зависимости от используемой марки бетона и структуры выделяют три разновидности изделий, использующихся для обустройства сборного основания:

Монолитные. Это наиболее популярная разновидность, которая имеет сплошную структуру. Маркировка таких блоков – ФБС.
Монолитные блоки с пазом – еще один востребованный вид. От предыдущего он отличается наличием специальных вырезов, которые служат для быстрой и удобной прокладки инженерных систем, включая электросеть, слаботочные системы и пр. В продаже эти блоки идут под названием ФБВ.
Пустотелые блоки, или ФБП. Их применяют преимущественно для строительства построек из дерева или каркасных материалов, поскольку несущая способность существенно снижена.

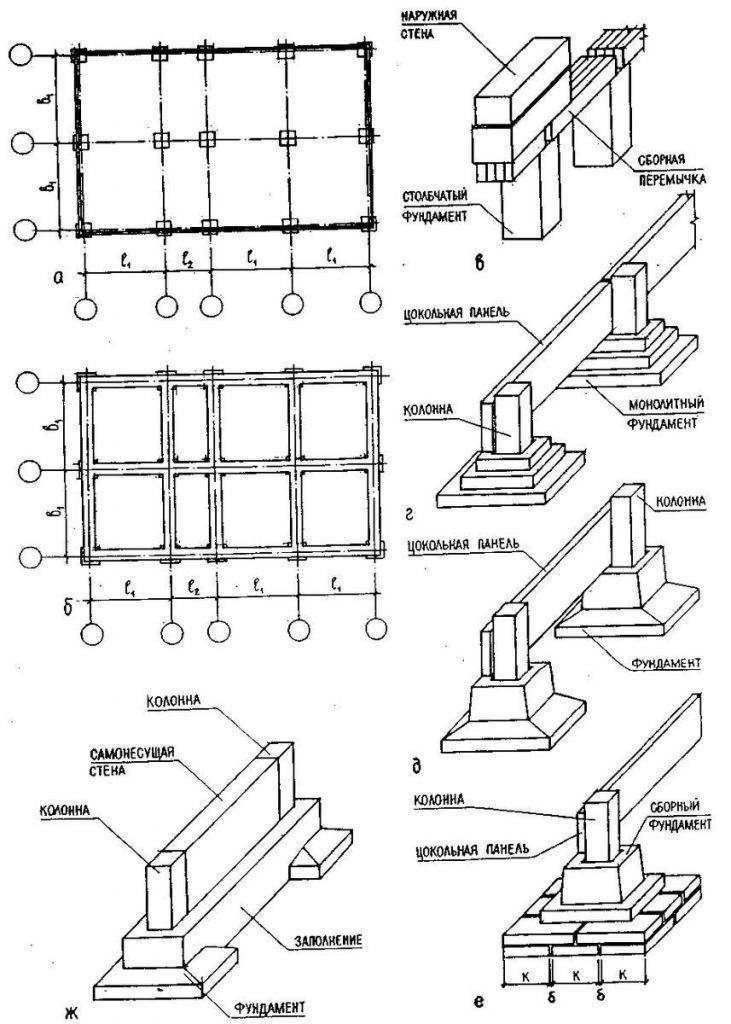

Схема блочного фундамента

План основания здания на чертеже представляет собой всю конструкцию в разрезе на уровне фундамента, благодаря чему его можно достаточно хорошо рассмотреть и понять все особенности конструкции. План опорной конструкции обязательно должен включать в себя следующие показатели:

Параметры и размеры опорных подушек или монолитной подошвы.
Глубину расположения абсолютно всех элементов фундамента относительно нулевой отметки, в качестве которой принято считать уровень пола первого этажа здания.
На чертеже обязательно размещается изображение поперечного сечения основания, на котором подробно отображается подсыпка, ее разновидность и толщина, глубина заложения подошвы и прочих элементов, высоту фундамента над уровнем грунта, разновидность гидроизоляции и применение утеплителя.
Обязательно в плане должно отображаться расположение всех видов коммуникаций, будь то водопровод, газовые трубы, электрические кабели, канализации и прочее. Схема должна содержать в себе все отверстия, через которые будет прокладываться та или иная коммуникация. Кроме того, к плану должна прилагаться пояснительная записка, в которой подробно должен быть расписан способ организации всех видов коммуникаций.
Чертеж фундамента должен обязательно содержать в себе расположение всех фундаментных блоков, а также подушек. Если же в качестве подошвы используется монолитная конструкция, также должно быть указано ее расположение и структура.
План фундамента обязательно содержит в себе пояснительную записку, к которой будут подробно расписаны все конструктивные особенности фундамента, а также технология возведения и установки всех элементов.

Монолитный (плитный) фундамент

Плитный фундамент (плавающий) — это сплошная незаглубленная плита на поверхности землия). Он применяется при повышенном содержании грунтовых вод или слабых грунтах для обеспечения высокой устойчивости дома.

Порядок монтажа:

Снимается верхний слой почвы.
Трамбуется песчаная подушка.
Укладывается гидроизоляция.
Устанавливается опалубка.
Производится армирование.
Заливается бетон.
Вибрирование бетона для придания прочности.

Плюсы: прочный, устойчив к грунтовым водам и слабым грунтам, равномерно распределяет нагрузки, всегда можно сделать перепланировку.

Минусы: дорогой, нельзя сделать подвал или цокольный этаж.

Устройство опалубки и гидроизоляции ленточного фундамента

Опалубка изготавливается преимущественно из пиломатериалов, но в народе используют не только дерево. В зависимости от подхода к обустройству фундамента, опалубку устанавливают как поверх траншеи без углубления ко дну, так и на всю глубину траншеи с выступом над уровнем грунта примерно на 30 см.

Перед монтажом опалубки в траншеи необходимо заложить гидроизоляцию из рубероида или пленки, которые будут защищать фундамент от влажности грунта. Рубероид, должен укладываться с выступом не менее 20 см от уровня грунта. Выступающую часть фундамента, в дальнейшем можно будет защитить путем обработки битумной мастикой и иными способами.

опалубка фундамента

По углам периметра траншеи симметрично, по диагоналям выставляются опоры из брусков.

Для монтажа стен опалубки используется доска толщиной 15-20 мм или панели ОСБ, ДСП и прочие имеющиеся в наличии материалы. Материал стенок скручиваются или сбиваются с внешней стороны фундамента брусками ( с сечением не мене 30 мм). Материал необходимо использовать прочный и хорошо скреплять его, что бы под давлением раствора опалубка не развалилась. Между досками или стыками панелей не рекомендуется не допускать большие щели, через которые может протечь свежий раствор.

Стенки опалубки должны быть ровно выставлены по вертикали, со можно проверить с помочью уровня или отвеса. С наружной стороны устойчиво подпираются специальными клинками, вбитыми в грунт, с шагом примерно 80 см. Внутренние стенки опалубки рекомендуется проложить пленкой, что бы предотвратить возможную протечку раствора, сделать стенки фундамента гладкими, а также облегчить разопалубку после застывания фундамента. Или же полностью от основания до краев опалубки проложить рубероидом.

Внутри опалубки необходимо натянуть шнурку, которая будет определять верхний уровень фундамента. Его высота должна быть примерно на 5 см ниже опалубки. Дополнительно, по стенкам опалубки можно проставить карандашом или маркером метки, которые обозначают высоту фундамента.

опалубка ленточного фундамента с гидроизоляцией

В ленте фундамента сквозь стенки опалубки устанавливаются вентиляционные продухи из отрезков труб. Они необходимы для прокладки инженерных коммуникаций. Если полу делаются по грунту, то та кие продухи не устанавливаются.

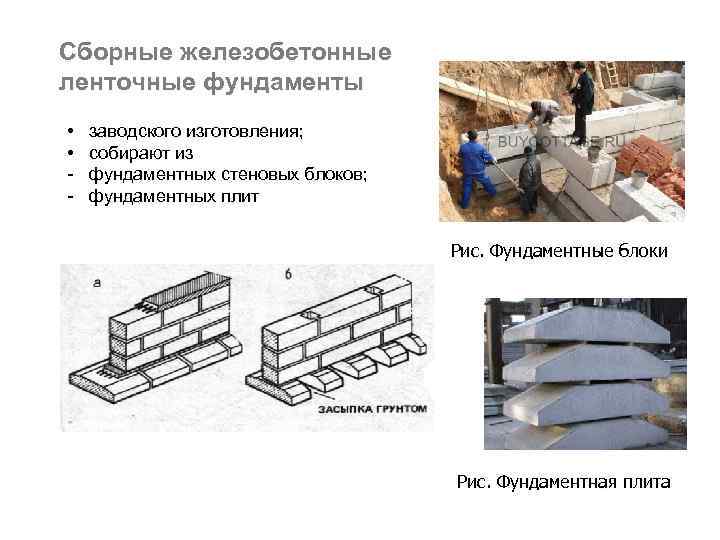

Что такое сборный ленточный фундамент

Сборный ленточный фундамент представляет собой ленту, собранную из отдельных элементов.

Она имеет те же внешние очертания и параметры, как и монолитная отливки из бетона, но технология возведения соответствует правилам монтажа используемых элементов.

Сборная лента устанавливается по тому же принципу, под всеми наружными и внутренними несущими стенами дома, обеспечивая надежную опорную конструкцию и принимая на себя нагрузку от веса постройки.

Для строительства сборных лент используются следующие элементы:

Кирпич. Вариант в сегодняшнем строительстве практически не использующийся. Срок службы таких оснований составляет всего 30-50 лет, что слишком мало по сравнению с лентами из других материалов, поэтому этот вариант себя изжил и встречается крайне редко.
Шлакоблок. Свойства материала не намного опережают кирпич, но появляется возможность значительно ускорить строительство из-за большей величины блоков. Не рекомендуется строить такой фундамент для жилых домов, оптимальный вариант — постройки хозяйственного назначения.
Фундаментные блоки (ФБС). Это специализированные фундаментные элементы, представляющие собой блоки большой величины. Они изготавливаются из железобетона, прошедшего соответствующую обработку и отличаются высокой прочностью и плотностью брикета. Срок службы ленты из ФБС составляет в среднем 50-75 лет, хотя возможна и более длительная эксплуатация.

Выбор материала обусловлен размерами и назначением постройки.

ВАЖНО! Для работы с ФБС понадобится подъемная техника, так как величина блоков не позволит укладывать их вручную. Это является недостатком, но остальные рабочие качества ФБС в полной мере компенсируют его

Видео описание

Наглядно все этапы работ на видео:

И в заключение. Что бы ни писали о возможности обустройства своими руками монолитного фундамента-плиты, его технология строительства предполагает даже для небольшого дома значительный объем бетонирования с непрерывным циклом заливки. А при толщине фундамента 25 см и скромных размерах дома 10х10 м – это 25 м3 бетона. И это без учета слоя подбетонка. Плюс надо:

провести нулевой цикл;
сделать дренаж;
завезти, разровнять и утрамбовать для подушки не менее 30 м3 песка и щебня;
грамотно провести гидроизоляцию плиты;
смонтировать опалубку;
связать две сетки армирующего каркаса.

Такой проект фундамента для дома качественно может выполнить только бригада профессионаловИсточник loghouse.msk.ru

Основание из кирпича

Возводится только на сухих песчаных почвах с постоянно низким уровнем грунтовых вод. Лучший вариант сырья – полнотелый глиняный или красный пережженный. Этот материал подойдет для надземной, подземной части основы, цоколя конструкции.

Используется кирпич при строительстве каркасных домов из дерева, небольших построек, закрытых беседок, летних кухонь.

1) гидроизоляция, 2) отмостка, 3) кладка из кирпича, 4) монолитная фундаментная плита

Плюсы:

нет необходимости в спецтехнике;
цена на материалы невысока;
выдерживает значительные механические нагрузки.

Минусы:

кирпич впитывает влагу, поэтому если гидроизоляции нет, то со временем он начинает крошиться;
создание этого основания требует специальных знаний или заказ работы у мастеров;
подходит такой фундамент только для песчаных грунтов;
высокая трудоемкость работ;
большой расход материалов.

Строительство

Для возведения фундамента этого типа стоит воспользоваться помощью мастеров или работать под их четким руководством.

Весь процесс состоит из таких этапов:

Участок расчищается от мусора, корней растений.
Выполняется разметка с помощью колышков, веревки.
Роется траншея необходимой ширины и длины. Точные цифры зависят от размеров будущего строения.
Дно утрамбовывается.
Создается подушка из песка и щебня высотой в 20 см, увлажняется водой, трамбуется.
Заливается небольшой слой бетонной стяжки в 5 см по всей длине траншеи.
Кирпичи укладываются на раствор нужной высоты.
При необходимости между порядовкой вставляется металлическая сетка, прутья арматуры. Делать это лучше в нижней и верхней части основания.
Готовая лента покрывается слоем гидроизоляционного материала.
По желанию хозяев проводится утепление фундамента.

Фото: кладка кирпича – продолжение фундамента

Материалы и технология монтажа фундамента

Технология монтажа МЗЛФ зависит от вида стройматериала, из которого будут впоследствии возведены стены здания, сооружения.

Для дома из керамзитоблоков

Средняя плотность блока из керамзита составляет 300-900 кг/куб. м. Это позволяет использовать для одноэтажного здания из керамзитоблока мелкозаглубленное монолитное ленточное основание.

Из-за высокой пористости керамзита фундамент нуждается в хорошей гидроизоляции. Все стены ленты внутри и снаружи по периметру покрывают гидрофобными веществами: минеральной или битумной мастикой, рубероидом или плёнкой.

Горизонтальный гидроизолирующий слой накладывается на песчаную подушку перед процессом заливки бетонной ленты.

Из кирпича

Дома из кирпича имеют свои особенности. Кирпич отлично сопротивляется вертикальным нагрузкам, однако на изгиб и растяжение он слаб. В случае неравномерной усадки фундамента или частичного выпучивания грунта стены пойдут в разлом.

Поэтому мелкозаглубленное ленточное основание выбирают для небольших строений и лишь на плотных грунтах, не склонных к пучению. В остальных ситуациях лучше устраивать цельную бетонную плиту, которая равномерно распределит нагрузку и предотвратит смещение грунта.

Для каркасного

Мелкозаглубленную цельную бетонную армированную ленту в качестве основания можно использовать под каркасные дома с небольшим весом на песчаном, супесчаном и каменистом грунте.

Если участок слишком насыщен влагой, возможность использования такого варианта фундамента рассчитывают специалисты.

Из бревен

Для дома из бревна армированный фундамент в виде ленты мелкого заложения возводят только на грунте из песка, камня или гравия.

Согласно строительным нормативам, глубина закладки фундамента для регионов средней полосы на непучинистом грунте составит не менее 0,6-0,8 м, на пучинистых — до полутора метров. Поэтому МЗЛФ выбирать для тяжёлых бревенчатых домов опасно.

Для газобетонного

Газобетон отличается высокой теплосберегающей способностью при низком весе.

Стены из этого стройматериала могут быть в два раза тоньше, чем кирпичные при одинаковом теплосберегающим эффекте.

Поэтому для одноэтажного строения, который возводится на нормальных непучинистых и слабопучинистых грунтах, есть смысл сделать основание из МЗЛФ, чтобы сэкономить на фундаменте.

Ширина основания должна быть не меньше 0,3 м. Когда грунт пучинистый, под фундаментом его меняют на крупнофракционный песок и хорошо утрамбовывают.

Что еще нужно знать о ленточном фундаменте для дома из газобетона читайте тут.

Сфера применения

Фундамент из дорожных плит используют при строительстве:

легковесных одно- и двухэтажных домов;
гаражей;
пристроек;
строений хозяйственного назначения и т.д.

Геологические условия, когда основание будет эффективным:

ослабленные, неоднородные грунты;
высокая степень пучения почвы;
близкое залегание подземных источников.

Для гаража

Перед началом строительства мастеру необходимо рассчитать проектную нагрузку на основание, чтобы выбрать оптимальную толщину плиты. Для гаражей и хозпостроек, стены которых сделаны из кирпича, газобетона и других легких материалов оптимальная толщина плиты будет составлять 20 см.

Для дома

Фундамент подходит для строительства жилых домов, дач и коттеджей высотой не более двух этажей. При этом выбирают плиты толщиной от 25 см. При проектировании учитывают материал, из которого изготовлены внешние и внутренние несущие стены. Например, для кирпичных домов требуется более мощное основание, чем для каркасных.

Особенности блоков

Сборный ленточный фундамент из блоков ФБС для дома имеет ряд особенностей. Перед началом строительства необходимо учесть все преимущества и недостатки материала и подобрать наиболее прочный тип блоков.

Почему именно блочное основание?

Такое основание можно возвести за 5-6 дней, на укладку свайного или монолитного фундамента уходит несколько месяцев. К возведению стен приступают сразу после укладки цоколя: блоки ФБС не набирают прочность в отличие от монолитных плит. Дополнительные детали в процессе постройки не используют, монтаж опалубки и армирование проводить необязательно. Закладку блочного фундамента осуществляют самостоятельно, помощь опытных строителей не требуется.

Что представляют собой блоки ФБС

Основу цоколя составляют строительные фундаментные блоки. Это бетонные конструкции, изготовленные по специальной технологии. Материал, используемый в процессе, — прочный армированный бетон. Фундаментные блоки равномерно распределяют нагрузку по всей площади. Перед началом строительных работ нужно рассчитать примерный размер возводимого строения.

Стандартные характеристики для фундаментных блоков:

высота — не более 58 см;
ширина — 60, 50, 40 и 30 см;
длина — 238, 118 и 78 см.

В боковых частях блоков на заводе делают специальные отверстия, которые при строительстве заливают цементом.

Положительные стороны

Блоки ФБС, используемые при строительстве фундамента, имеют ряд преимуществ в сравнении с другими материалами.

К ним относят:

звукоизоляцию;
теплопроводность;
отсутствие негативного воздействия внешних факторов;
простоту монтажа;
широкий ассортимент;
устойчивость к перепадам температур;
долгий срок эксплуатации;
высокую прочность и надежность;
небольшую стоимость (в сравнении с другими материалами).

Строительные работы производят независимо от типа грунта. Здания можно возводить в сейсмоопасных регионах.

Минусы блоков

Ленточный фундамент из ФБС имеет ряд недостатков

Укладка напоминает сборку конструктора, поэтому важно уделить внимание сцепке блоков друг с другом. Монолитная кладка образует ровную поверхность, поэтому конструкция не требует дополнительного укрепления в отличие от блочного фундамента

Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника

Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника.

Типы оснований

Перед началом строительства необходимо определиться с типом основания.

Выделяют несколько основных видов:

Свайный. Подходит для строительства конструкций (бань, гаражей) на почвах с повышенным уровнем кислотности и грунтовыми водами (глубокое залегание).
Линейный. На линейном фундаменте строят одно- или двухэтажные жилые дома.

Фундаментно-строительные блоки (по конструкции) бывают:

Пустыми. Низкопрочный материал, используется для строительства заборов. Малый вес обеспечивает пустота внутри блока.
Монолитными. Армированная конструкция из бетона снабжена пазами, ее используют для монтажа систем коммуникации.
Сплошными. Блоки соединены друг с другом заранее, образуя квадрат. Чтобы повысить прочность, конструкцию дополнительно армируют.

Подборка блоков по размеру позволяет заранее просчитать параметры возводимой конструкции и составить смету.

Как подобрать размеры блоков

При покупке ФБС необходимо придерживаться следующих рекомендаций:

Производитель. Качество материала напрямую зависит от изготовителя. Приобретать нужно ФБС, сделанные на заводе. Плиты, изготовленные кустарным методом, имеют меньшие марки на сжатие. Перед покупкой нужно изучить отзывы о том или ином материале.
Точность геометрии. ФБС с точной геометрией быстрее и проще укладывать. Многое зависит от технологии изготовления плит. Если бетон заливают в специальные формы, то блок получается ровным. При применении технологии немедленной распалубки плиты будут иметь трапециевидное сечение. Они обеспечивают большую площадь опоры, поэтому материал такого типа используют при строительстве зданий в сейсмоопасных районах.
Места коммуникации. Они определяются заранее. Чтобы не бурить отверстия в цельных плитах, нужно приобрести специальные ФБС.

Для строительства жилых домов предпочтительнее использовать плиты длиной в 238 см. Применение таких ФБС сократит количество вертикально расположенных швов.
