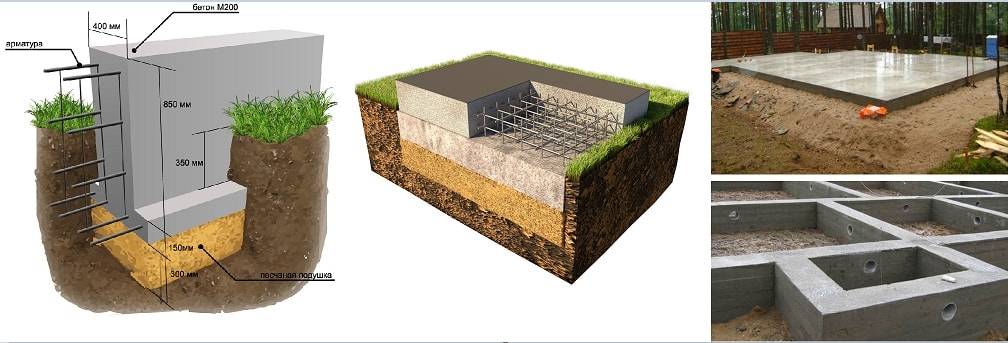

Выбор лучшего фундамента под газобетонные блоки

Ленточный

Армированная строительная лента располагается по контуру всех несущих стен и внутренними перегородками. При ленточном основании здание оснащено крепкой основой. Но для этого стоит учитывать тип грунта под ним

Фундамент под дом из газобетона, принимая во внимание характеристику почвы, подразделяют на мелкозаглубленный и заглубленный. Заглубленную основу делают на глинистой почве, на песчаной – мелкозаглубленную

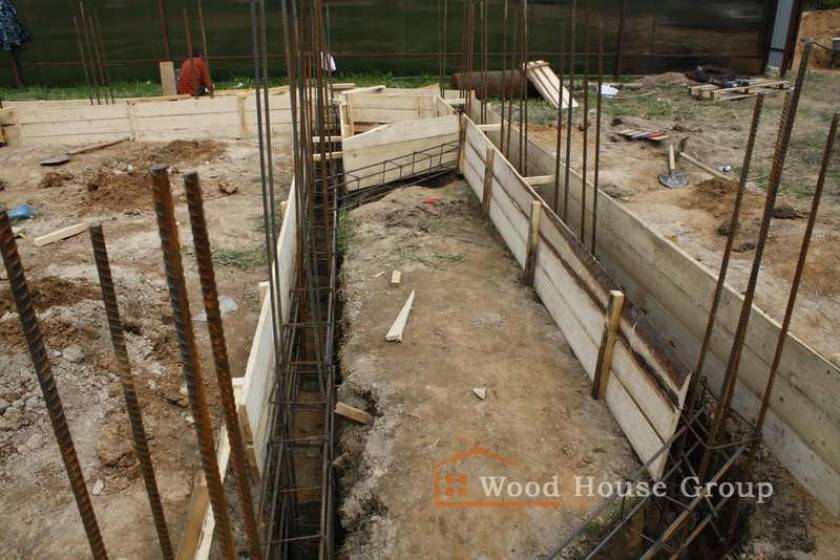

Ленточный фундамент обязательно оснащается арматурным каркасом, который придает прочность, жесткость. Главным недостатком ленточной базы считают «затратность» и трудоемкость. Если финансовые вложения не пугают, а работа не страшна, и вы знаете все о газобетоне — ленточный фундамент -лучшее предложение для вашего дома.

Как возвести своими руками?

Перед проектированием индивидуальному застройщику необходимо:

  • провести анализ грунта,
  • рассчитать проектные нагрузки,
  • выбрать оптимальные параметры основания,
  • а также подготовить участок к строительству.

Технология строительства:

  1. Разметка участка и рытье котлована. Переносят план постройки в натуральных размерах на рабочую поверхность. Затем роют котлован и трамбуют дно.
  2. Устройство подушки. На дно котлована выстилают слой геотекстиля, сверху выкладывают подстилку из гравия средней фракции с последующей утрамбовкой. Верхняя часть подушки – утрамбованный слой очищенного песка.
  3. Гидроизоляция фундамента – необходимый этап, поскольку пенобетон хорошо впитывает влагу, что снижает его прочностные характеристики. В работе можно использовать пленочный материал или листовой рубероид.
  4. Теплоизоляция плитного основания для защиты конструкции от температурных перепадов. В большинстве случаев используют экструдированный пенополистирол, которым выкладывают слой гидроизоляционного материала.
  5. Строительство щитовой опалубки.
  6. Монтаж арматурного каркаса из двух поясов (верхнего и нижнего).
  7. Заливка внутреннего пространства бетонным раствором.
  8. Укладка железобетонных плит максимально близко друг к другу (при использовании монолитных ж/б плит).
  9. Заливка бетонного раствора с последующим штыкованием для удаления воздуха и увеличения однородности массы.
  10. Уход за бетоном, демонтаж опалубки.

Как рассчитать

При выполнении расчетных мероприятий необходимо рассчитать сваи и ростверк.

Расчет сваи

Выполняя расчет сваи, необходимо определить такие характеристики:

  • шаг свай;
  • длина сваи до края ростверка;
  • сечение.

Как правило, габарит сечения определяют предварительно, а вот остальные критерии выбирать, придерживаясь имеющихся данных. В результате расчета можно получить значение, которое будет указывать дистанцию между сваями и их дину. А вот как происходит замена фундамента под деревянным домом своими руками, очень подробно изложено в данной статье.

На видео – причины аварий при таком фундаменте:

Чтобы определить нагрузку на каждый м2 фундамента, необходимо весь вес здания поделить на общую длину ростверка. При этом учитывать предстоит как внешние, так и внутренние стены.

Для определения несущей способности одного элемента основания стоит воспользоваться следующей формулой:

P = (0,7 х R х S) + (u х 0,8 х fin х li), где:

  • P — нагрузка, которой сможет противостоять одна свая без разрушения;
  • R — прочность грунта;
  • S — площадь сечения нижней части сваи;
  • u — периметр элемента фундамента;
  • fin — сопротивление грунта по боковым сторонам элемента основания;
  • li — толщина земляного слоя, который контактирует с боковой поверхностью сваи;
  • 0,7 и 0,8 — это коэффициенты.

Расчет ростверка

Чтобы определить размеры ростверк необходимо воспользоваться такой формулой: В = М / (L х R), где:

  • B — это минимальная дистанция для опоры ленты;
  • М — вес дома без учета массы свай;
  • L — длина обвязки;
  • R — прочность грунта у поверхности земли.

На видео – расчет ростверка:

Как залить

Чтобы соорудить свайно-ростверковый фундамент, необходимо придерживаться следующего плана:

Выполнить разметку участка. Здесь необходимо соблюдать максимальную точность. Располагать сваи на дистанции друг от друга в 1,5 м.
Теперь можно переходить к монтажу свай. Этот процесс простой, но требует аккуратности

Очень важно соблюсти глубину погружения и вертикальное положение элементов.
Чаще всего установка свай ведется на глубину 1,5 – 2 м. Все элементы должны возвышаться над землей на 20-25 см

Это необходимо для формирования ростверка.

По завершению монтажа свай необходимо выполнить следующий этап – это обустройство ростверка. Перед изготовлением опалубки для него необходимо нанести поверх свай гидроизоляционную мастику.
Для прочной и надежной установки опалубки необходимо по наружному и внутреннему периметру установить колышки. Их высота должна немного превышать высоту опалубки. Между колышками должна соблюдаться дистанция в 1,5-2 м. Дно опалубки и боковые части изготовить из обрезной доски. Ее фиксация происходит при помощи саморезов.
После этого на доску уложить гидроизоляционный слой. Выполнить армирование и залить ростверк бетоном. Когда он высохнет, то опалубку снять
А вот как сделать столбчатый фундамент под каркасный дом своими руками, и на что следует обращать внимание, указано в данной статье.

На видео – как заливать свайно ростверковый фундамент:

Фундамент ТИСЭ

В большей степени представляет собой столбчатый фундамент для дома из газобетона. Состоит из армированных бетонных свай с полусферическими расширениями в нижней части, которые связаны в единую монолитную конструкцию с помощью железобетонного ростверка. Расширения в основании свай увеличивают их опорную зону, что существенно повышает несущую способность фундамента.

Фундаменты по технологии ТИСЭ применяются в малоэтажном строительстве и позволяют возводить дома высотой до 3-этажей. При этом они лучше всех других типов работают в условиях морозного пучения (при соблюдении технологии устройства).

Устройство фундамента для дома из газобетона по технологии ТИСЭ:

Бурение скважины специальным буром ниже глубины промерзания. Основной рабочий инструмент оснащен специальным плугом. При достижении необходимой глубины он опускается с помощью троса и позволяет проделать в скважине полусферическую полость для расширения опорной зоны свай.
Выполняется армирование пробуренной скважины рифленой арматурой сечением 10-14 мм.
Производится заливка бетоном.
Формируется съемная опалубка под ростверк, ширина которого, как правило, равняется ширине несущих стен, а высота – в пределах 0,5 м.
После армирования ростверка и выведения коммуникаций конструкция заливается бетоном

Важно выполнить заливку за 1 раз во избежание слоистости.

С чего начинается фундамент: грунтовые работы

Возведение фундамента начинается с земляных работ. Необходимо выкопать яму-траншею по периметру будущего строения и под его будущими капитальными перегородками. Глубина ямы определяется глубиной залегания фундамента. Если вы планируете возводить тяжёлые кирпичные стены, необходимо надёжное фундаментное основание, опирающееся на непромерзающий слой почвы. Вот некоторые данные из строительных нормативов:

  • глубина промерзания грунта в Иркутске — 2 м;
  • в Москве – 1,35 м;
  • в Сочи – 0,5 м.

В расчетах глубины траншеи надо учесть, что под фундамент укладывается песчаная подушка толщиной 10-20 см. То есть глубина траншеи под фундамент в Сочи должна быть 0,7-0,8 м, а в Иркутске – 2,2-2,3 м.

На глубину промерзания влияет состав грунта. Песчаные почвы промерзают слабо, вода быстро просачивается сквозь песчаник и не задерживается. Поэтому глубина промерзания редко превышает 1 м.

Глинистые грунты воду не пропускают и накапливают. Поэтому на глинистых почвах глубина промерзания больше, фундамент дома надо опускать глубже.

Глинистые почвы называют сильнопучинистыми. С наступлением морозов они поднимаются вверх (влага превращается в лёд, увеличивается в объёме, и поднимает, «вспучивает» уровень земли).

На заглубленный ниже уровня промерзания фундамент воздействует значительное боковое выталкивание. Дом может подняться вверх, если стены недостаточно тяжёлые. Поэтому на глубоком фундаменте возводят тяжёлые кирпичные или бетонные стены.

Ширина фундаментного основания должна быть больше, чем ширина стен. Например, для кирпичного строения, у которого толщина стен составляет 510 мм (два кирпича), ширина фундамента должна быть 600 мм (больше на 100-120 мм).

В завершении грунтовых работ делаем песчаную подушку. Для этого насыпаем в траншею песок толщиной 10 см (если почвы песчаные) или 20 см (если это суглинки).

Далее, если песок сухой, проливаем его водой и трамбуем. Если влажный – только трамбуем (притаптываем ногами, придавливаем чем-то тяжёлым). Песок выравнивается под уровень. Песок для подушки должен быть крупной фракции, он даёт минимальную усадку.

Сооружаем основание: монолит или блоки?

Для дальнейшего сооружения ленточного фундамента необходимо определиться, будет он монолитный или блочный.

Особенности блочного (сборного) фундамента:

Собирается из готовых бетонных блоков (ФСБ), которые необходимо уложить в траншею с помощью автопогрузчика. Необходима погрузочная техника и возможность подъехать к месту закладывания фундамента.

Особенности монолитного фундамента:

дешевле;

возводится медленнее;

Как залить фундамент?

Для монолитного фундамента необходим бетон и наполнитель. В качестве крупного наполнителя применяется бутовый камень, строительный мусор. Мелкий наполнитель (щебень) добавляется непосредственно в бетонный раствор.

Для заливки основания можно заказать готовый бетонный раствор (микс) на заводе изготовителе. Он будет иметь гарантированный уровень прочности и морозостойкости. Недостаток – разнести бетон в траншеи необходимо за один день, пока он жидкий. После затвердевания фундамента его необходимо утеплить и соорудить дренажные каналы для отвода грунтовой влаги.

Фундамента для дома из пеноблоков — какой лучше выбрать?

Возведение домов из пеноблоков на сегодняшний день все больше набирает обороты. Этому способствует высокая и скорость строительства, и эксплуатационные показатели материала (в частности, по теплоизоляции), и расходы на проведение работ. Однако уже на первом этапе возведения постройки возникает вопрос: как лучше всего выбрать фундамент для дома из пеноблоков?

Категорично заявить о том, что оптимальным вариантом будет ленточный, столбчатый или плитный, неверно, так как окончательное решение напрямую будет зависеть от конкретных условий строительства. В частности, на выбор того или иного типа фундамента оказывают влияние следующие показатели:

  • параметры грунта (уровень грунтовых вод, состав, а также глубина промерзания);
  • нагрузка от будущего объекта (сюда, помимо самого здания, входит нагрузка от объектов, размещенных в доме: мебель, коммуникационные системы, люди и т.д.), а также нагрузка от ветра и снега.

И, конечно, при выборе того или иного основания для строения важно учесть бюджет заказчика и предполагаемые сроки строительства

Анализ грунта

Обязательным этапом при выборе фундамента является исследование грунта. Для этого в нескольких точках пятна предполагаемой застройки дома (обычно 3-5 точек) необходимо сделать скважины глубиной до 8-10 м и взять пробы почвы. Все это выполняются специализированные компании. Если грунт непучинистый либо слабопучинистый, глубина промерзания не превышает 1 м, а грунтовые воды находятся на глубине свыше 2 м, можно рассмотреть такой вариант, как мелкозаглубленный ленточный фундамент (для легких домов).

Однако такое основание теряет свою надежность и эффективность, если грунтовые воды находятся близко к поверхности. Поэтому, если уровень их залегания – 0,5-1 м, лучше от варианта ленточного железобетонного основания отказаться, так как его устройство может потребовать дополнительных затрат.

Но можно столкнуться еще с одной ситуацией: глубина, на которой пролегает прочный непучинистый грунт, – свыше 2 м, а выше этого уровня – только пучинистые пласты. В данном случае в качестве фундамента можно рассмотреть свайное основание, но обязательно придется делать поправку на его несущую способность, которая у монолитных ж/б свай составляет 4-8 т. Соответственно, при возведении дома из пенобетонных блоков необходимо будет устанавливать сваи с шагом не более 1 м, а после делать обвязку из монолита.

Нагрузка на основание, оказываемая домом из пеноблоков

Так как пенобетонные блоки представляют собой пористый материал, дом из них будет легче в сравнении с кирпичным. Для сравнения: масса 1 м2 из красного кирпича может достигать 1,8 т, из силикатного – 2 т, а из пеноблоков – всего 0,9 т. То есть такой дом как минимум в 2 раза легче кирпичного. Но, с другой стороны, его масса примерно в 2 раза больше веса деревянных построек, потому основание для строения из бруса не подходит для дома из пеноблоков хотя бы по данному показателю.

При возведении строений из пенобетонных блоков специалисты зачастую предпочитают плитный фундамент. Причина проста: такое основание способно выдержать существенную нагрузку от двух- и трехэтажных пеноблочных построек. Свайные фундаменты также часто используются для малоэтажных домов из пеноблоков, но для более тяжелых построек (к примеру, из кирпича) применять их экономически нецелесообразно. Это обусловлено тем, что чем постройка тяжелее, тем большее количество свай потребуется, что в результате может обойтись даже дороже плитного или ленточного основания. Ленточные заглубленные фундаменты при возведении домов из пеноблоков используются реже – их в основном закладывают на участках со сложным рельефом.

Материальные и временные затраты на возведение

Самый быстрый в плане устройства – свайный фундамент. Практически все этапы в данном случае могут осуществить всего 3-4 человека за 2-3 дня работы. Ленточный или плитный фундамент под дом из пеноблоков возводятся гораздо дольше по причине необходимости выполнить полномасштабные земляные работы, установить опалубку, связать арматуру, осуществить заливку бетоном и т.д. К тому же такие типы фундамента набирают необходимую прочность лишь через несколько недель после устройства.

В ценовом плане наиболее затратные варианты – ленточное и плитное основание. Определить, какое из них дороже, можно только рассмотрев проект конкретного дома. Свайный фундамент обойдется дешевле, однако опять же в данном случае все зависит от числа несущих элементов основания.

Виды фундамента под дом из газобетона

Для коттеджа, стены которого выполнены из газоблока и облицованы керамическим кирпичом или оштукатурены, применяют три типа фундаментных конструкций: ленточная, плитная, свайно-ростверковая. Каждый тип имеет свою сферу применения, конструктивные особенности, преимущества и недостатки.

Ленточный фундамент

Представляет собой бетонную армированную ленту, которая проходит под несущими стенами. По глубине залегания может быть мелкозаглубленным – подошва располагается ниже уровня земли на 0.2 метра, среднезаглубленным – до уровня промерзания грунта. Выбор глубины заглубления зависит от типа грунта: чем стабильнее, тем меньше заглубление, от этажности дома: чем меньше масса дома, тем меньше фундамент требует заглубления. Глубокозаглубленные основания, залегающие ниже глубины промерзания, под газоблоковый дом делают только в исключительных случаях.

По конструктивному исполнению ленточное основание под газобетон может быть:

  • монолитным – бетонируется непосредственно на стройплощадке путем заливки арматурного каркаса бетонной смесью;
  • сборным – собирается на стройплощадке из готовых ж/б блоков по ГОСТ 13580-85, связанных между собой цементированием.

Такой тип основания может применяться на среднестабильных и стабильных грунтах. Под фундаментной лентой обязательно делается гравийно-песчаная подсыпка. При необходимости обустраивается дренажная система. Для снижения сил морозного пучения конструкцию следует теплоизолировать.

Достоинства:

  • простота монтажа;
  • высокая несущая способность;
  • низкая себестоимость;
  • прогнозируемая усадка;
  • возводится на любых стабильных грунтах.

Недостатки:

бетонные и земляные работы.

Монолитно-плитный фундамент

Представляет собой плиту из железобетона, на которой возводится строение из газоблока. Такой тип основания под газоблоковый дом применяется на нестабильных грунтах и плывунах. Для других типов грунтов делать плиту нецелесообразно. Для предотвращения появления трещин от действия сил морозного пучения под монолитной плитой обязательно устраивается эффективный дренаж. Бетонирование плиты выполняется на подготовленную подушку из песка и щебня. По конструктивному исполнению фундаментная плита бывает:

  • плавающая – незаглубленная ж/б плита, расположенная на поверхности грунта;
  • «шведская плита» – мелкозаглубленная плита, которая бетонируется на слой утеплителя для предотвращения морозного пучения;
  • заглубленная – подошва плиты заглубляется ниже уровня промерзания земли.

Достоинства:

  • высокая несущая способность;
  • возможность устройства на нестабильных грунтах;
  • равномерное распределение нагрузки;
  • устойчивость к деформациям.

Недостатки:

  • большой объем бетонных и земляных работ;
  • высокая себестоимость;
  • требует сложного расчета.

Свайно-ростверковый фундамент

Состоит из двух конструктивных частей: 1) свайного поля; 2) железобетонного ростверка. Применяется на плавучих, илистых грунтах, а также в районах с сильными перепадами высот. Для свайного поля выбираются винтовые или буронабивные сваи. Лента ростверка – монолитно-бетонная.

Достоинства:

  • небольшой объем земляных работ;
  • устойчивость к деформациям;
  • высокая сейсмическая устойчивость.

Недостатки:

  • высокая себестоимость;
  • обязательно нужна связка между сваями и ростверком.

Свайный фундамент

Чаще всего, дома из газобетона на площадках с близким залеганием грунтовых вод устанавливают на буронабивных или винтовых сваях, связывая их между собой монолитным ростверком. От столбчатых конструкций они отличаются:

  • размерами – диаметр меньше, а длина больше;
  • материалом изготовления;
  • способом установки.

Закладывают свайные фундаменты глубже максимального показателя уровня промерзания почвы, зафиксированного в регионе строительства.

Особенности фундамента на винтовых сваях

На участках со сложными грунтами (пучинистыми, слабонесущими, просадочными) дом из газобетона рекомендуется возводить на винтовых сваях. Их устанавливают даже в условиях мерзлоты и при монтаже надводных построек.

На металлических сваях с нижней стороны располагаются приваренные лопасти или витки, облегчающие ввинчивание трубы в грунт и обеспечивающие увеличение их опорной площади. Винтовые лопасти, в этом случае, выполняют функцию якоря, закрепленного в прочном грунтовом слое.

В верхней части труб предусматриваются технологические отверстия и могут находиться, или монтироваться позже, оголовки. При небольшом заглублении фундамента (до 2м) сваи допускается вкручивать самостоятельно при помощи 2-3 помощников с использованием дополнительных приспособлений. При большей глубине требуется строительная спецтехника.

После установки полость свай заполняют бетонным раствором. Кроме усиления конструкции, он защищает внутреннюю поверхность металлических труб от воздействия коррозионных процессов.

Для винтовых свай при определении размеров их заглубления следует учитывать:

  • длину лопастной части;
  • уровень промерзания почвы;
  • глубину залегания прочного несущего пласта грунта.

Следует отметить, что в плотный опорный слой почвы винтовые сваи должны входить не менее чем на 300мм. При их вкручивании следует контролировать вертикальные отклонения при помощи геодезических приборов, строительного уровня, или же простого отвеса. Не стоит забывать о том, что даже небольшой перекос может повлечь за собой извлечение винтовых труб и повторную их установку, но уже в другом месте.

Преимуществом винтовых свай является:

  • быстрота возведения;
  • высокий показатель несущей способности;
  • относительная чистота строительной площадки;
  • оптимальное решение при перепаде ландшафтных высот.

Особенности фундамента на буронабивных сваях

Кроме возведения малоэтажного дома из газобетона на винтовых сваях, существует вариант установки зданий и на буронабивных сваях. Их широко используют на неровных участках, а также при значительной глубине промерзания почвы.

Скважины под фундамент для частного строения обычно бурят вручную при помощи строительного бура. Его регулируемая по длине штанга позволяет выполнять углубления до 5 метров, а в некоторых случаях – и больше. Современный инструмент имеет возможность выполнения расширений в нижней части каждой из скважин для возможности выполнения опорных подушек.

Из рубероида изготавливается опалубка диаметром, соответствующим размеру сваи, и длиной – на 20-30см больше глубины скважины. «Трубу» вставляют в просверленное углубление и помещают внутрь арматурный каркас несложной формы, размер которого выбирают с учетом высоты будущего ростверка.

Буронабивные сваи без армирования не допускается устанавливать на пучинистых или горизонтально-подвижных грунтах. Они способны выдерживать только осевые нагрузки, так как изгибу, растяжению или боковым усилиям противостоять не могут.

На заключительном этапе в скважину заливают бетонный раствор, уплотняя смесь вибраторами. После окончательного затвердения бетона приступают к устройству монолитной обвязки фундамента, на которую впоследствии будут укладываться газобетонные блоки.

Наземные части, или оголовки, отдельно установленных свай обвязывают цельной жесткой рамой железобетонного ростверка. Таким образом появляется единая, объединенная конструкция фундамента. Основной функцией ростверка является равномерное распределение постоянных и временно возникающих нагрузок, а также обеспечение возможности возведения стен.

Обвязка может быть выполнена:

  • монолитной или сборной;
  • в виде балок или цельной плиты;
  • висячим, наземным, либо заглубленным.

При устройстве монолитного ростверка используется опалубка и в обязательном порядке устанавливается арматура, которая связывается с выпусками свай или ее металлическими оголовками.

Ширина фундамента для дома из газобетона

Прочность и долговечность любого фундамента зависит от многих факторов, среди которых большинство людей ориентируется на сам тип грунта и глубину его промерзания. Однако не менее важным моментом является изначальная прочность железобетонной конструкции и сама ширина фундамента.

В данной статье мы расскажем, каким может и должен быть фундамент для постройки из газобетонных блоков. Рассмотрим варианты ленточных, столбчатых и плитных фундаментов.

Самым популярным фундаментом под дом из газобетона является ленточный малозаглубленный шириной 400 – 600 мм, с него и начнем наш обзор.

Выбирая толщину и глубину ленточного фундамента ориентируйтесь на следующее:

  1. состав грунта;
  2. уровень грунтовых вод;
  3. глубину промерзания почвы;
  4. общий вес фундамента и здания в целом.

Фундамент мелкозаглубленный с подошвой

Повторимся, что выбор ширины фундамента зависит от веса будущего дома и несущей способности грунта. Для экономии бетона на слабых грунтах, можно сделать более широкую подошву фундамента, которая распределит нагрузку от всего здания по большей площади.

Свайный фундамент под дом из газобетона

Свайный фундамент под дом можно сделать на неустойчивом грунте. За счет того, что сваи глубоко вкручиваются в землю, основа под строительство будет прочной и надежной. Чаще всего при выборе свайного фундамента выбирают свайный фундамент с ростверком.

В какой-то степени этот вид основы напоминает столбчатый фундамент. Отличие заключается в том, что вместо столбов применяются металлические сваи, которые глубоко вкручиваются в грунт.

Сваи должны быть обработаны специальными составами, которые защищают металл от воздействия негативных факторов внешнего мира и коррозии. Можно использовать забивные сваи или бетонные буронабивные сваи. Чаще всего в строительстве свайного фундамента применяют металлические с лопастями или бетонные буронабивные сваи. В этом случае фундамент получается максимально прочным.

Металлические сваи имеют вид пустотелой трубы с лопастями. Лопасти нужны, чтобы вкручивать сваи в землю. Это можно сделать своими руками или привлечь помощников. После расположения элементов на участке тело трубы заливают бетоном. Необходимо правильно рассчитывать глубину погружения свай. На 1-2 метра вглубь вы и сами сможете закрутить, а вот когда нужно больше, привлекайте специальную технику.
