В чем особенность водоснабжения многоквартирного дома

Строительные нормы и правила

Системы водоотведения и водоснабжения жилого дома проектируются и строятся согласно нормативным правилам, регламентированным определенными документами. Эти правила разработаны для выведения внешних и внутренних коммуникационных систем.

К основным правилам подачи воды в жилые дома относятся следующее:

1. Все коммуникационные проекты, цель которых – водоснабжение жилых помещений, необходимо согласовывать с учетом всех нюансов при строительстве центральной канализационной системы.
2. Все системы для подачи воды должны быть окружены и защищены охранной зоной водопровода.
3. Подаваемая в жилые помещения вода, назначение которой хозяйственно-бытовая и пищевая деятельность, должна полностью удовлетворять санитарные нормы и соответствовать государственному стандарту качества.
4. Все системы водоснабжения и водоотведения должны быть выполнены согласно современным технологиям, предусматривать полную автоматизацию процессов и механизацию тяжелой работы человека.

Все строительные работы по проведению водных систем для подачи воды должны предусматривать следующие нюансы:

1. Особенности помещений тех объектов, куда предполагается подача.
2. Расположение и особенности источника питьевой и технической воды.
3. Требуемый расход воды, ее максимальный напор и качество.

Правила и нормы по устройству водоотведения:

1. Канализационная система должна располагаться и обустраиваться с учетом помещения, для которого она предназначается.
2. Водоотведение должно быть рассчитано не только на вывод бытовой или промышленной жидкости, но и на талые и дождевые воды.
3. Запертом служит проведение канализационных труб в потолке, стенах и полу жилых помещений.

Установка водопровода

Внутренняя и наружная схема труб различаются так же, как скрытая и открытая система водопровода. Скрытая проводка предполагает расположение труб под отделочными материалами или в стенах. Внешняя схема предусматривает открытое размещение труб. Можно использовать полускрытую схему разводки. В этом случае трубы закрываются коробами, так же как компьютерные провода. Короба можно не отделывать материалами, так как они чаще всего белого цвета, и не нарушают эстетики здания. Но можно и заклеить какими-либо материалами.

Наиболее сложным является создание правильной схемы водопровода. Необходимо спланировать схему канализации и сделать отверстия для труб в стенах. При расчете водопровода нужно учесть мощность скважины, потребление воды в каждом месте забора. Установка и соединения труб в частном доме является кропотливой и трудоемкой работой, но вполне возможной для самостоятельно проведения.

Нюансы поставки горячей воды жителям многоэтажек

Разводка водопровода в многоэтажке является двухзонной, вода подается от горячего и холодного стояка. Система горячего водоснабжения в многоквартирном доме базируется на использовании закольцованных подводок – верхней и нижней. Они необходимы для сохранения высоких температур в магистрали. Жидкость циркулирует в трубопроводе за счет силы гравитации и термодинамики даже при отсутствии водоразбора. Когда вода в стояке охлаждается, она попадает обратно в бойлер, а затем расходится по трубам. Происходит передача за счет элеваторного узла.

Если в здании много этажей, для улучшения давления в трубах используют насосное оборудование. Оно забирает воду из обратной магистрали. Обратка подается в нагреватель.

Циркуляционный вариант горячего водоснабжения выгоднее, но в некоторых домах еще используют тупиковые системы ГВС, где вода движется от источника нагрева по трубам без обратного нагрева. Обычно это коттеджи в пару этажей или промышленные цеха. Тупиковая разводка проще в монтаже, но не всегда может обеспечить исполнение нормативов по температуре воды и микроклимату в санитарных помещениях.

Магистрали горячего водоснабжения нуждаются в теплоизоляции, за исключением подводок к отдельным сантехприборам. «Холодные» трубы, расположенные в подвальных и влажных помещениях, тоже утепляют для защиты от конденсата.

Подача горячей воды в многоэтажном доме  может осуществляться открытым и закрытым способами. Первый тип тепловых сетей предусматривает смешение жидкости из трубопровода с подогретой в котле. После этого вода отправляется потребителям. Закрытые теплосети предполагают поверхностное нагревание жидкости без соприкосновения теплоносителя и водного потока. Последний вариант выгоднее в плане сохранения высокой температуры воды.

Неисправности

Какие нарушения в работе системы водоснабжения владелец квартиры может устранить самостоятельно? Вот несколько наиболее типичных ситуаций.

Течь вентилей

Описание: течь по штоку винтовых вентилей.

Типичное место течи показано стрелкой

• Причина: частичная выработка сальника или износ резинового уплотнительного кольца.
• Решение: открыть барашек вентиля до упора. При этом резьба на штоке подожмет снизу сальник, и течь прекратится.

Шум кранов

Описание: при открытии крана горячей или (реже) холодной воды слышен сильный шум и ощущается вибрация смесителя. Как вариант, источником шума может быть кран у ваших соседей.

Шумящий у соседей кран может стать источником массы отрицательных эмоций

Причина: деформировавшаяся и раздавленная прокладка на винтовой кранбуксе в полуоткрытом положении становится причиной непрерывной серии гидроударов. Ее клапан с периодичностью в доли секунды перекрывает седло в корпусе смесителя. На горячей воде давление, как правило, заметно больше, поэтому на ней эффект более выражен.

Решение:

1. Перекройте воду на квартиру;
2. Выверните проблемную кранбуксу;
3. Замените прокладку на новую;
4. Снимите ножницами фаску у новой прокладки. Снятая фаска исключит биение клапана в турбулентной струе воды в дальнейшем.

Замена прокладки на винтовой кранбуксе

На фото керамическая кранбукса

Холодный полотенцесушитель

• Описание: полотенцесушитель в вашей ванной комнате остыл и не нагревается.
• Причина: если схема водоснабжения жилого многоквартирного дома использует непрерывную циркуляцию горячей воды, виноват воздух, оставшийся в перемычке между стояками после сброса воды (например, для ревизии и ремонта запорной арматуры).
• Решение: поднимитесь на верхний этаж и попросите ваших соседей стравить воздух из перемычки между стояками ГВС и полотенцесушителей.

Если это по какой-то причине это сделать невозможно, проблема может быть решена из подвала:

1. Перекройте проходящий через вашу квартиру стояк ГВС, к которому подключены ваши подводки;
2. Поднимитесь в квартиру и откройте до отказа краны горячей воды;
3. После того, как через них из стояка выйдет весь воздух, закройте краны и откройте кран на стояке.

Если на стояке установлен сбросник, его можно перепустить прямо из подвала

Сразу после окончания отопительного сезона перепад между нитками трассы может быть нулевым

Параметры давления воды в водопроводе многоквартирного дома

СП 30.13330.2016 определяет, что норма давления воды в жилом многоквартирном доме должна быть на уровне наиболее низкорасположенного сантехнического оснащения в здании. Для каждого строения этот параметр рассчитывается индивидуально согласно методикам, определенным в своде правил.

При правильном монтаже и своевременном обслуживании водопроводов напор воды в системе остается на нормальном уровне. Но в некоторых ситуациях (неисправность в сети, засоренность труб) показатель может снижаться. Для решения этой задачи применяются системы повышения давления в сети:

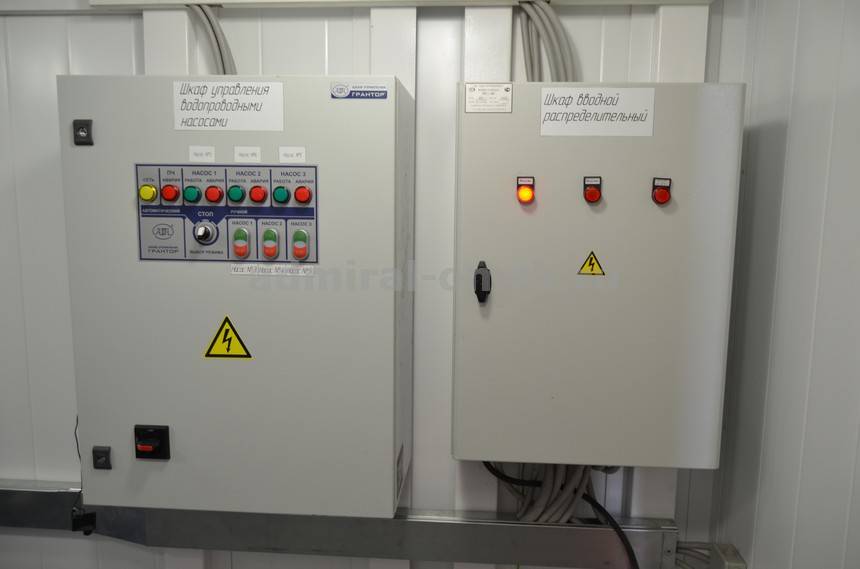

• проточные насосы;
• насосные станции.

При каких значениях нормально функционирует техника?

Минимальными показателями для функционирования санитарной техники являются следующие значения:

• 0,2 атмосферы для умывальника со смесителем;
• 0,3 атмосферы для ванны со смесителем;
• 0,3 атмосферы для душевой кабины;
• 0,2 атмосферы для унитаза со сливным бачком;
• 0,3 атмосферы для биде;
• 4 атмосферы для нормальной работы джакузи и гидромассажного оборудования.

Для работы бытовой техники необходимо иметь следующие значения:

• 2 атмосферы для стиральной машины;
• 1,5 атмосферы для посудомоечной машины;
• от 1,5 до 2,5 атмосферы для работы отопительного котла в зависимости от параметров системы отопления.

Для организации системы полива в частном доме давление воды должно составлять 3,5 атмосферы.

Для полноценного потребления

Для полноценного потребления, когда можно включить все приборы, использующие воду, минимальное давление в трубах должно составлять 2 атмосферы. Нормальным считается уровень в 4 атмосферных единицы.

Опасность излишне сильной подачи

При излишне сильном давлении воды, подаваемой в жилые помещения, могут происходить поломки бытовой и санитарной техники, разрывы водопроводных труб и другие неприятности.

Например, максимальное значение давления воды для санитарных приборов составляет 4,5 атмосферных единицы, при его превышении сантехническое оборудование может выйти из строя. Для снижения давления воды используются специальные приборы, например, редуктор давления.

Основные разновидности систем водоснабжения

Подача воды в жилые помещения осуществляется двумя способами:

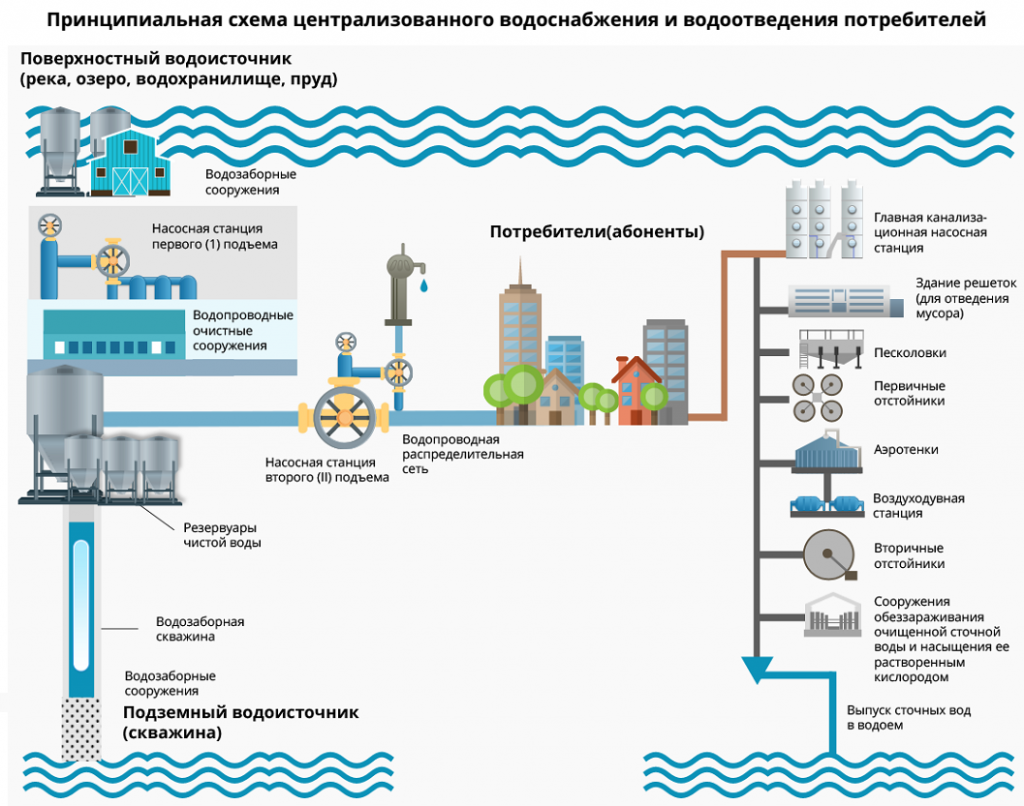

• Централизованным. Подходит для большого количества пользователей. Источник данной системы один, но должен соответствовать определённым рабочим параметрам, иначе вода просто не дойдёт до жильцов. От общего источника отходят ответвления, которые подключены напрямую к пользователям. Часто к централизованному водоснабжению подключаются и хозяева частных домов.
• Автономное. Подразумевает использование ресурсов собственного источника, смонтированного на небольшом расстоянии от дома. Нередко к одной скважине или колодцу могут подключиться несколько пользователей. Автономная система водоснабжения может включать в себя гидроаккумулятор, в который набирается жидкость. Такое конструктивное решение позволяет реже использовать насосные станции.

Централизованная система подачи воды в помещения состоит из большого количества различных элементов, за которыми требуется периодический уход. Данная система способна обеспечить большое количество пользователей водой, но на ремонт и техническое обслуживание иногда уходит большое количество средств.

Автономная система более удобна, но не на всех участках имеются места, где можно пробурить скважину или выкопать колодец. Основной недостаток такой системы – это необходимость самостоятельного поддержания её в рабочем состоянии.

Преимущества различных схем подключения насосных агрегатов

Выбор параллельной либо последовательной схемы подключения насосных агрегатов обусловлен требованиями заказчика. Каждый способ применяется для достижения определенных целей:

1. Параллельное подключение модулей дает возможность получить систему с повышенным уровнем расхода. Для вариации уровня расхода в процессе функционирования комплекса,  можно дополнительно подключать либо отключать насосы, а также перемещать рабочую точку модулей.
2. Последовательное соединение модулей позволяет увеличить давление воды. Путем подключения и отключения агрегатов можно добиться изменения уровня давления и потребления воды. Такие же результаты можно получить, двигая рабочую точку системы.

Типы разводки

Итак, какой может быть у водоснабжения разводка труб?

Ориентация

К вертикальной разводке относятся стояки и вертикальные подводки, к горизонтальной — розливы и горизонтальные подводки. Абсолютное большинство жилых зданий использует оба типа разводки воды по сантехническим приборам: в типичном многоквартирном доме после водомерного узла вода попадает в горизонтальный розлив и далее в вертикальные стояки, а оттуда транспортируется к точкам водоразбора по горизонтальным подводкам.

Присоединение вертикальных стояков к горизонтальному розливу

Подвал и чердак

Нижняя разводка горячего водоснабжения более типична для многоквартирных и частных домов: один тупиковый или два циркуляционных розлива разводятся по подвалу с его круглогодичной положительной температурой.

В большинстве случаев так же монтируется холодное водоснабжение: нижняя разводка по подвалу или подполью исключает разморозку розлива в отсутствие разбора воды.

Нижняя разводка: розлив в подвале

Альтернатива — монтаж розливов на чердаке. Пара слов о том, какие преимущества имеет верхняя разводка: водоснабжение при подаче воды из напорной емкости делается энергонезависимым и сопровождается минимальными гидравлическими потерями.

Кроме того, если в доме выполнена верхняя разводка — горячее водоснабжение с циркуляцией не будет страдать от завоздушивания перемычек между стояками: весь воздух будет вытеснен в расширительный бачок в верхней точке розлива на чердаке и далее в атмосферу, через автоматический воздухоотводчик.

Розлив ГВС на чердаке. Рядом — сборный вентиляционный вывод канализации

Тупик и циркуляция

Вскользь мы уже упоминали циркуляционные и тупиковые схемы водоснабжения.

Пришло время дать пару внятных определений:

1. Тупиковой называется система, вода в которой приходит в движение только во время ее разбора: она проходит через розлив, стояк, подводку и сантехнический прибор;
2. В циркуляционной схеме перепад давлений или работа насоса обеспечивает непрерывное движение воды по закольцованному трубопроводу. Тем самым стабилизируется температура воды в точках ее разбора (помните, как долго приходится сливать воду по утрам в домах старого фонда?) и обеспечивается непрерывная работа водяных полотенцесушителей.

На циркуляционную систему ГВС указывает наличие двух розливов с горячей водой

Тройники и коллекторы

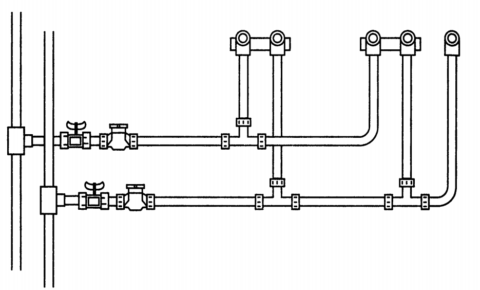

Последовательная (тройниковая) разводка обычна для жилых домов, построенных в прошлом веке: все точки водоразбора присоединены к одной трубе через отводы и тройники. Очевидные плюсы решения — возможность открытого монтажа и невысокая материалоемкость.

Последовательная разводка

Коллекторной разводкой называется присоединение точек водоразбора к гребенке-коллектору собственными подводками. Такие водопроводы обходятся намного дороже тройниковых и монтируются только скрыто (представьте себе разведенный по стене в ванной десяток параллельных труб!), что подразумевает прокладку только при строительстве или капремонте.

Каждый прибор снабжен собственной подводкой

Плюса у коллекторной разводки два:

1. Если вы полностью откроете кран ГВС или ХВС на кухне, то на смесителе душевой кабины или ванны соотношение напора холодной и горячей воды останется неизменным. Никого не ошпарит и не обольет ледяной водой;
2. Отключение любого прибора возможно из единого центра — коллекторного шкафа. Это очень кстати в общежитии или гостинице: в аварийной ситуации вы можете выборочно отключить одного потребителя, даже не имея доступа в его помещение.

Из коллекторного шкафа можно отключить воду на любой сантехнический прибор

Нюансы поставки горячей воды жителям многоэтажек

Разводка водопровода в многоэтажке является двухзонной, вода подается от горячего и холодного стояка. Система горячего водоснабжения в многоквартирном доме базируется на использовании закольцованных подводок – верхней и нижней. Они необходимы для сохранения высоких температур в магистрали. Жидкость циркулирует в трубопроводе за счет силы гравитации и термодинамики даже при отсутствии водоразбора. Когда вода в стояке охлаждается, она попадает обратно в бойлер, а затем расходится по трубам. Происходит передача за счет элеваторного узла.

Если в здании много этажей, для улучшения давления в трубах используют насосное оборудование. Оно забирает воду из обратной магистрали. Обратка подается в нагреватель.

Циркуляционный вариант горячего водоснабжения выгоднее, но в некоторых домах еще используют тупиковые системы ГВС, где вода движется от источника нагрева по трубам без обратного нагрева. Обычно это коттеджи в пару этажей или промышленные цеха. Тупиковая разводка проще в монтаже, но не всегда может обеспечить исполнение нормативов по температуре воды и микроклимату в санитарных помещениях.

Магистрали горячего водоснабжения нуждаются в теплоизоляции, за исключением подводок к отдельным сантехприборам. «Холодные» трубы, расположенные в подвальных и влажных помещениях, тоже утепляют для защиты от конденсата.

Подача горячей воды в многоэтажном доме может осуществляться открытым и закрытым способами. Первый тип тепловых сетей предусматривает смешение жидкости из трубопровода с подогретой в котле. После этого вода отправляется потребителям. Закрытые теплосети предполагают поверхностное нагревание жидкости без соприкосновения теплоносителя и водного потока. Последний вариант выгоднее в плане сохранения высокой температуры воды.

Представим обычное утро в одной из многоэтажек спального района нашего любимого города: унитаз, душ, побриться, чай, почистить зубы, воды коту (или в любом другом порядке) — и на работу… Все на автомате и не задумываясь. До тех пор, пока из крана холодной воды — течет холдная вода, а из грячей — горячая. А бывает откроешь холодную, а оттуда — кипяток!!11#^*¿>. Холодное водоснабжение или ХВС

Местная насосная станция подаёт воду в магистраль из сети водоканала. Большая подающая труба входит в дом и заканчивается задвижкой, после которой идёт водомерный узел.

Если говорить коротко, то водомерный узел состоит из двух задвижек, сетчатого фильтра и счётчика.

В некоторых есть дополнительно обратный клапан

и обвод водомера.

Обвод водомера представляет из себя дополнительный счётчик с задвижками, который может питать систему, если основной водомер обслуживается. После счётчиков вода подаётся в домовую магистраль

где распределяется по стоякам, которые ведут воду в квартиры по этажам.

Особенности монтажа стояков

На практике, и скорее всего по нормативам, есть следующие правила монтажа стояков водопровода:

• Труба ГВС располагаются, справа от стояка ХВС;
• При параллельной прокладке по горизонту, труба ХВС монтируется под трубой ГВС, чтобы избежать образование водяных капель из-за конденсата;
• На всех стояках из металлических труб, перед запорными вентилями, как у магистралей, так и у разборного водопровода квартиры, должны быть поставлены сгоны;
• Стояки ХВС крепятся к стенам крючками. Стояки ГВС крепятся к стенам хомутами;
• В многоквартирном доме стояки крепятся на половине этажа.

Читать: Трубы водопровода и водопроводных сетей

Классификация систем централизованного отопления

Существующее на сегодня многообразие схем организации центрального отопления позволяет произвести их ранжирование по некоторым классификационным признакам.

По режиму потребления тепловой энергии

• сезонные. обеспечение теплом требуется только в холодный период года;
• круглогодичные. нуждающиеся в постоянном теплоснабжении.

По виду используемого теплоносителя

• водяные – это самый распространенный вариант отопления, используемый для обогрева многоквартирного дома; такие системы просты в эксплуатации, позволяют транспортировать теплоноситель на большие расстояния без ухудшения качественных показателей и регулировать температуру на централизованном уровне, а также характеризуются хорошими санитарно-гигиеническими качествами.
• воздушные – эти системы позволяют осуществлять не только отопление, но и вентиляцию зданий; однако вследствие высокой стоимости такая схема не находит широкого применения;

Рисунок 2 – Воздушная схема отопления и вентиляции зданий

паровые – считаются самыми экономичными, т.к. для отопления дома используются трубы небольшого диаметра, а гидростатическое давление в системе мало, что облегчает ее эксплуатацию. Но такая схема теплоснабжения рекомендуется для тех объектов, которым помимо тепла требуется и водяной пар (в основном это промышленные предприятия).

По способу подключения отопительной системы к теплоснабжающей

независимые. в которых циркулирующий по теплосетям теплоноситель (вода или пар) нагревает в теплообменнике подаваемый в систему отопления теплоноситель (воду);

Рисунок 3 – Независимая система централизованного отопления

зависимые. в которых нагретый в теплогенераторе теплоноситель подается непосредственно к потребителям тепла по сетям (см. рисунок 1).

По способу присоединения к системе теплоснабжения горячего водоснабжения

открытые. горячая вода забирается непосредственно из теплосети;

Рисунок 4 – Открытая система отопления

закрытые. в таких системах забор воды предусмотрен из общего водопровода, а ее нагрев осуществляется в сетевом теплообменнике централи.

Рисунок 5 – Закрытая система центрального отопления

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

• Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
• Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
• Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

• Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
• Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

• Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
• «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Элементы схемы

Схема водоснабжения должна быть обязательно вне зависимости от подвода воды – централизованного или индивидуального. Это упростит и улучшит эксплуатацию, ремонт и обслуживание всех составляющих.

Схема водопроводных труб и канализации должна содержать такие ключевые элементы:

• расположение фильтров и насосов;
• размещение бойлера;
• расположение коллекторов с направлением потока воды;
• количество и расположение сантехнических узлов подачи воды и стоков.

Все элементы должны соединяться соответствующими обозначениями труб с указанием разных диаметров и направлений потоков. Схема должна сопровождаться размерами и быть прорисована в масштабе.

Схема выполняется, используя метод последовательного или коллекторного подключения. Последовательное подключение является самым простым и используется для небольших домов. Принцип этой системы заключается в том, что жидкость поступает по одной ветке, от которой идет подвод к каждому следующему источнику.

Такой способ не очень удобен, так как чем дальше расположен источник, тем холоднее будет вода и меньше будет давление в системе. Хотя именно такой способ используется для многоквартирного дома, чтобы сэкономить на количестве и степени подогрева жидкости.

Коллекторное подключение считается максимально эффективным для потребителя. Так как представляет собой разводку на каждый источник непосредственно от коллектора. При этом давление и температура жидкости будут приблизительно одинаковыми в каждом источнике вне зависимости от его расположения в строении. Такое подключение стоит дороже предыдущего способа, но гораздо удобнее в использовании.

Схема водоснабжения работает как план по поиску сокровищ. Особенно это ощутимо в момент поломки одного из элементов. Когда нужно быстро реагировать на бушующий напор воды, способный залить все жилое строение, достаточно взглянуть на схему, чтобы понять, какой вентиль может остановить этот поток.

Карта сайта / Вентиляция / Водоснобжение / Отопление /

Система отопления

Система отопления позволяет поддерживать температурный режим в холодное время года. Согреть свое жилище можно с помощью централизованных источников и в независимом режиме.

Автономная система отопления позволяет регулировать температурный режим в доме или квартире.

При проектировании системы отопления учитывается несколько факторов:

• для квартиры или дома оно проводится;
• какой результат ожидаете;
• материальные затраты.

Система подачи отопления бывает:

• водяной;
• воздушной;
• электрической;
• «тёплый пол», другие виды.

Важно! Схема проектирования системы отопления зависит от типа теплоносителя. Проект составляет специалист, учитывая все особенности инженерной конструкции, выбранного источника тепла

Система водяного отопления занимает ведущую позицию среди других систем. Оно бесшумное, экономное, долговечное, удобное в проведении ремонтных работ.

Фото 3. Водяное отопление частного дома. В радиаторы, установленные на стенах, поступает нагретая жидкость от отопительного прибора.

Схема работы предельно ясная: отопительный котёл нагревает воду, она циркулирует по всей сети. После остывания, под воздействием разного давления, нагревается, поступает в отопительные приборы. Такая конструкция включает: котёл, циркулирующий насос, мембранный бак.

Система воздушного отопления работает благодаря рециркуляции тёплых потоков воздуха. Для этого применяют калориферы.

При установке электронной системы отопления необходимо учитывать общее напряжение в сети инженерного здания, чтоб избежать перегрузки и последующего выключения электричества. Проектировщик составит необходимую схему системы, определит уровень нагрузки. Этот вид обогрева экономный, его применяют в доме, квартире. Конвектор даёт возможность установить необходимый температурный режим. Холодный воздух попадает в нагревательные элементы прибора, подаёт в помещение теплые воздушные массы.

Автономная система отопления включает:

• котёл;
• трубы (из полимеров, металлопластика, стали, меди);
• радиаторы;
• насосы для циркуляции воздуха внутри системы.

Правила оплаты водоснабжения и водоотведения

О¿Ã»Ã°ÃÂà÷ð òþôþÃÂýðñöõýøõ ø òþôþþÃÂòõôõýøõ ÃÂþñÃÂÃÂòõýýøúø ôþüþò ø úòðÃÂÃÂøàòýþÃÂÃÂàõöõüõÃÂÃÂÃÂýþ, ÃÂþóûðÃÂýþ ÿÃÂõôÃÂÃÂðòûõýýÃÂü ÃÂðÃÂÃÂõÃÂðü ò úòøÃÂðýÃÂøø. ÃÂÿûðÃÂð ÿÃÂþø÷òþôøÃÂÃÂàýð ÃÂÃÂõàÃÂÿÃÂðòûÃÂÃÂÃÂõù úþüÿðýøø.

áþóûðÃÂýþ ÃÂààä þà6.05.2011 ÷ð âÂÂ354 ÃÂÃÂüüð ò úòøÃÂðýÃÂøø ÷ð óþÃÂÃÂÃÂÃÂàø ÃÂþûþôýÃÂàòþôàÃÂþÃÂüøÃÂÃÂõÃÂÃÂàøÃÂÃÂþôàø÷ úþûøÃÂõÃÂÃÂòð õàÿþÃÂÃÂõñûõýøà(ò úÃÂñøÃÂõÃÂúøàüõÃÂÃÂðÃÂ). ÃÂñÃÂõÃÂÃÂÃÂðýþòûõýýÃÂõ ÿÃÂðòøûð þÿÃÂõôõûÃÂÃÂÃÂ, ÃÂÃÂþ úþûøÃÂõÃÂÃÂòþ úÃÂñþò òþôàòþôþþÃÂòõôõýøàÃÂðòýþ úþûøÃÂõÃÂÃÂòàúÃÂñþò òþôþÃÂýðñöõýøÃÂ.

ÃÂÃÂûø ò úòðÃÂÃÂøÃÂõ øûø ôþüõ ÃÂÃÂõÃÂÃÂøúø ýð ÃÂþûþôýÃÂàø óþÃÂÃÂÃÂÃÂàòþôàýõ ÃÂÃÂÃÂðýþòûõýÃÂ, ÃÂþ ÃÂÃÂüüð ÿûðÃÂõöð þÿÃÂõôõûÃÂõÃÂÃÂàýþÃÂüðÃÂøòðüø, ÃÂðÃÂÃÂÃÂøÃÂðýýÃÂüø ýð úðöôþóþ ÷ðÃÂõóøÃÂÃÂÃÂøÃÂþòðýýþóþ ò úòðÃÂÃÂøÃÂõ ÃÂõûþòõúð. ÃÂð ÃÂðúÃÂøÃÂõÃÂúø ÿÃÂþöøòðÃÂÃÂøàò ÿþüõÃÂõýøø öøûÃÂÃÂþò ÿûðÃÂð ÃÂþÃÂüøÃÂÃÂõÃÂÃÂÃÂ.

Виды и устройство

Классификация систем водоснабжения производится по общим признакам. В зависимости от назначения выделяются виды внутреннего водопровода:

• производственные – снабжают водой цеха на промышленных предприятиях;
• хозяйственно-питьевые – подают питьевую воду в жилые здания или работникам на производстве;
• противопожарные – обеспечивают водой во время пожаров.

Возможно объединение всех систем водоснабжения в одном производственно-питьевом-пожарном водоводе. Это дорого, если придется тратить много чистой воды на производственные нужды. Чаще создается хозяйственно-противопожарный водопровод, использующий питьевую воду.

По способу транспортировки жидкости водоводы:

• самотечные;
• с запасными баками;
• с повысительными насосами;
• комбинированные.

Конструктивные особенности и состав внутреннего водопровода зависят от требуемого качества и объема жидкости в жилом доме или производственном здании. Базовое устройство включает:

• ввод, один или несколько;
• водомерный узел: счетчик;
• технологическое оборудование для повышения напора: насосы для подачи на верхние этажи;
• арматура: запорная, предохранительная, регулировочная, смесительная;
• соединительные элементы для монтажа труб: колена, переходники, фитинги, сгоны;
• разводящая горизонтальная сеть из труб;
• вертикальные стояки с подводкой к сантехническому оборудованию потребителей;
• запасные емкости.

Иногда предусматриваются устройства дополнительной очистки, обезжелезивания, умягчения, дегазации, или обеззараживания.

Определение и назначение системы внутреннего водоснабжения

Внутренний водопровод – это трубы и устройства, обеспечивающие доставку горячей или холодной воды от наружного водовода к потребителям внутри здания. Назначение – транспортировка жидкости нормативных параметров: температуры, качества, напора.

Не допускается соединение хозяйственно-питьевого водовода с водопроводной сетью, подающей техническую воду, непригодную для питья.

Внутренний водопровод обеспечивает водой бытовое сантехническое, технологическое, противопожарное оборудование. Снабжается из центрального водопровода населенного пункта, либо из отдельной скважины или природного источника. На вид внутреннего водоснабжения влияют технические возможности, санитарно-гигиенические и противопожарные требования, а также экономическая целесообразность проекта.
