Особенности проектирования
Схема обустройства противодымной вентсистемы
Все противодымные вентсистемы проходят следующие стадии проектирования:
- Во-первых, перед началом монтажных работ, необходимо подготовить техническую документацию, составить проекты, схемы, пояснительные документы, экономическое обоснование предстоящих работ.
- Затем выполняются монтажные работы.
- Далее проводят испытания, отлаживают работу каждого механизма и запускают систему.
- Последним этапом являются профилактические работы.
Организовывать противодымную вентиляцию нужно так, чтобы при неожиданном возгорании дым удалялся, прежде всего, из тех помещений и участков дома, по которым жильцы будут из него эвакуироваться — лестничных пролётов и площадок, коридоров, шахт лифтов.
Противодымная вентиляция должна проектироваться так, чтобы она смогла обеспечить не только удаление продуктов горения, но и приток свежего воздуха. Для обеспечения этого условия лучше всего использовать приточно-вытяжную вентиляцию, оборудованную противодымным узлом. Благодаря такому узлу доступ дыма внутрь помещения значительно затрудняется.
При проектировании противодымной вентсистемы нужно использовать оборудование, предназначенное специально для таких систем. Это требуется для того, чтобы все используемые детали не расплавились от длительного воздействия очень высокой температуры.
К примеру, запрещается использовать пластиковые воздуховоды. Противодымная вентиляция должна делаться из специальных вентканалов, не пропускающих сквозь себя горячий угарный газ. Также для таких систем выпускаются вентиляторы, которые могут эффективно работать при любых, даже самых высоких температурах.
Противодымные узлы нужно оборудовать датчиками обнаружения дыма и противопожарными клапанами. Проектирование некоторых зданий может включать также противодымные экраны и противопожарные двери. Все узлы системы должны работать слаженно — это необходимо для снижения риска возникновения сбоев и увеличения эффективности работы всей системы.
Виды систем дымоудаления
Вентиляция дымоудаления бывает приточной и вытяжной.
Особенности работы:
- Приточная сеть работает так: в область образования дыма поступает большое количество свежего воздуха. За счет создания избыточного давления продукты горения устраняются через естественные отверстия и сеть вентиляции.
- Вытяжная может быть естественной, но чаще всего оборудуется принудительная. Принцип работы – вытягивание продуктов сгорания за пределы помещения. За эффективность работы вытяжной СДУ отвечают клапаны дымовыведения, дымососные устройства, вентиляторы. Оборудование монтируется внутри дымовых шахт или снаружи сооружений в зонах выхода шахт. Вентиляторы интегрируются на входе или выходе воздуховода.
Статистика
В Российской Федерации каждый час при пожарах погибает 10-12 человек. Незначительной искры или халатной небрежности порой хватает для трагически необратимых последствий — человеческих жертв.
Считается, что большинство людей гибнет от ожогов, обгорая в огне. Однако это далеко не так. Практика говорит о гораздо большей доле смертей от отравлений или удушья. Продукты распада образуют адские смеси смрада, ядовитых включений.
Разрешение этой проблемы – одна из самых насущных задач для пожарников, инженеров проектировщиков и медиков. Создание надёжных систем противопожарной борьбы — первоочередная функция всех систем тушения.
Основные элементы системы
Противодымная система
Противодымная вентиляция состоит из таких элементов:
- дымовыводящие клапаны и люки,
- дымососные устройства,
- дымные секции.
Клапаны равномерно распределяются по всему помещению и крепятся под потолком. Дымовые секции накапливают в себе дым, не позволяя ему заполнить помещение, если основное оборудование не справляется с объёмом.
Противодымная вентиляция может представлять собой систему из дымовых клапанов, огнезадерживающих, нормально-закрытых (открывающихся при поступлении сигнала о пожаре) и клапанов двойного действия. Каждая из перечисленных систем направлена на изолирование очага возгорания и предотвращение перемещения огня от очага в другие части здания. Их необходимо устанавливать в соответствии с планом-проектом, и периодически осматривать и проверять. Такие действия помогают предотвратить отказ системы в критический момент.
Удаление дыма осуществляется следующими способами:
- вентиляторы, специально предназначенные для противодымных систем, нагнетают избыточное давление, способствующее выталкиванию продуктов сгорания в дымовыводящие каналы,
- для очистки задымленного пространства используется принудительная и естественная вентиляция.
Программа для расчета вентиляции Vent-Calc
VentCalc
Программа для проектирования Vent-Calc одна из самых функциональных и доступных. Алгоритм ее работы основан на формулах Альтшуля. Гидравлические расчеты воздуховодов делаются по методике, взятой из «Справочника проектировщика» под редакцией Староверова. Одинаково хорошо справляется с расчетом естественной и принудительной вентиляции.
Функции программы для вентиляции Vent-Calc
- Расчет воздуховодов с учетом температуры и скорости движения потоков, расхода воздуха;
- Расчет воздуховодов гидравлический;
- Расчет местных сопротивлений (сужений, отводов, расширений и развилок) каналов помещений. Высчитываются коэффициенты сопротивления на различных участках системы, потери давления в Паскалях, программа подбирает вентиляционное оборудование. Чтобы удостовериться в правильности расчетов, прилагаются таблицы ВСН 353-86. Во время работы программа для вентиляции отсылает пользователя к требуемым формулам и таблицам;
- Подходит для расчета естественной вентиляции помещения. Определяется оптимальное сечение вентканала, обеспечивающее превалирование тяги над сопротивлением воздуха при заданном расходе воздуха;
- Подсчитывает мощность нагрева калорифером или любым другим типом подогревателя воздуха.
От ручных расчетов уже давно отказались
Последняя редакция программы для проектирования вентиляции Vent-Calc позволяет за кратчайшие сроки рассчитать аэродинамическое сопротивление системы и другие показатели, необходимые для предварительного подбора оборудования. Для этого необходимы следующие показатели:
- длина основного воздуховода помещения;
- расход воздуха в начале системы;
- расход воздуха в конце системы.
Вручную такой расчет достаточно трудоемок и осуществляется поэтапно. Поэтому программа для расчета Vent-Calc облегчит и ускорит работу проектировщиков, специалистов по продаже климатической техники и квалифицированных монтажников.
Особенности проектирования вентиляции зданий
Существует 3 типа систем вентиляции, и только для механической общеобменной вентиляции требуется полноценный проект с расчетом воздуховодов, решеток и подбором оборудования. Кратко разберем особенности проектирования в зависимости от типа зданий.
Проектирование вентиляции в квартиреВентиляция в квартире должна быть функциональной и очень компактной.Высота потолков всего 3,1– 3,2 м. Приточно-вытяжные установки большинства компаний, таких как NED, Корф и Systemair нам не подойдут. Они громоздкие и не поместятся в квартире.
Для квартир мы подбираем компактное оборудование фирм SHUFT, Electrolux или Ventmachine. Приточные установки с электрическим нагревателем воздуха и компактным рекуператором размещаем в запотолочном пространстве технических помещений: кладовых, балконов, ванных комнат. Некоторые установки можно разместить на фасаде здания. Воздуховоды проектируем высотой не более 10 см, чтобы максимально сохранить высоту потолка, но и обеспечить бесшумность работы системы.
Проект вентиляции в квартире выполняется по нормам СП 60.13330.2016, СП 54.13330.2016, Р НП АВОК 5.2-2012.
Проектирование вентиляции в частном домеВентиляция в частном доме проектируется как общая на весь дом, так и на отдельные группы помещений. Последнее время проектируем приточно-вытяжную вентиляцию в цокольных этажах для удаления влаги из сауны с мокрой зоной и комнатой отдыха, вытяжную вентиляцию гаража с датчиком СО.
Проектируем вентиляцию с функцией переменного расхода воздуха VAV. Оборудование размещаем в цокольном этаже, под потолком технической комнаты, коридора и в чердачном пространстве. Высота приточных установок для частного дома обычно не превышает 300 мм. Проектируем на оборудовании NED, Корф, Systemair и Breezart.
Проект вентиляция в коттедже выполняется по нормам: СП 60.13330.2016, СП 55.13330.2016, CаНпиН 2.1.2.2645-10.
Проектирование вентиляции в кафе и ресторане Вентиляция в ресторане зависит не от количества людей в зале, а от насыщенности оборудованием «горячего цеха», т.е. кухни. Чем больше плит, конвектоматов и печей — тем мощнее система вентиляции.
Производительность вентиляции ресторана зависит от количества вытяжных зонтов на кухне и периода их работы. При размещении ресторана в жилом здании потребуется установка фильтров очистки воздуха типа Тион или АэроЛайф. Для кухонных зонтов над мангалом требуется установка гидрофильтров ИГВТ или аналогов. В проектах используем оборудование компаний Лиссант, Веза, КлиматВентМаш, Тион, Аэролайф и Systemair.
Проект вентиляции в ресторане выполняется по нормам: СП 60.13330.2016, ТСН 31-320-2000, СП 44.13330.2011, СП 118.13330.2012, Р НП «АВОК» 7.3-2007
Проектирование вентиляции офисов и магазинов Вентиляцию в офисах и магазина проектируем в зависимости от кратности воздухообмена, количества людей и технологии. Производительность такой системы вентиляции зачастую в 100 раз превышает воздухообмен загородного дома.
Приточные и вытяжные установки имеют большие габариты, размещаются на кровле и в помещениях венткамер. Проектировать новые офисные и торговые центры зачастую проще, чем остальные типы зданий. Огромный размер воздуховодов компенсируется большой высотой потолков и многообразием схем воздухообмена, вариантов прокладки воздуховодов.
Проект вентиляции в офисных центрах и магазинах выполняется по нормам: СП 60.13330.2016, СП 44.13330.2011, СП 118.13330.2012 и другим отраслевым стандартам.
Изготовление труб из оцинковки своими руками
Главная особенность оцинкованной трубы заводского изготовления – надежный сварочный шов.
Если дома есть аргоновая установка и вы большой сварной мастер, это меняет дело. Наверняка у вас получится не труба, а загляденье.
Для начала предстоит выбрать оцинкованный лист для трубы. Профессионалы делают отводы со стенками толщиной 0,55 мм. В то же время надо учитывать, что чем тоньше материал, тем легче он поддается сгибанию.
Необходимые инструменты и материалы
Потребуются:
- ручные ножницы по металлу,
- молоток-киянка с деревянной ударной частью,
- рулетка,
- угольник,
- металлическая линейка,
- карандаш, лучше строительный,
- плоскогубцы.
Для удобства гибочных работ оборудуют простой верстак, где производят разметку. На столе крепят металлический уголок (4040 мм или больше) длиной не менее 100 см, стальную круглую форму необходимого диаметра.
Выкраивание заготовки
Рассмотрим, как сделать трубу сечением 100 мм.
Рассчитывают ширину заготовки:
- определяют длину окружности как произведение сечения на значение пи, равное 3,14,
- на загибы для соединительного шва выделяют 15 мм.
В общей сложности для 100 мм отвода вырезают заготовку шириной 3,14100 мм+15 мм ≈ 330 мм.
Учитывают, что трубы делают слегка конусообразными для удобства монтажа раструбовом способом. Поэтому одна сторона размеряется 330 мм, другая – 340 мм (на рисунке).
Формирование профиля
На вырезанной заготовке размечают линию сгиба для фальца в 5 мм с одной стороны, два раза по 5 мм – с другой.
Лист укладывают на верстак, выравнивают край по уголку. Киянкой постепенно сгибают его под прямым углом. Затем заготовку переворачивают и заваливают отгиб на полотно.
Таким же образом на другом краю листа делают загиб в 10 мм, и на нем ещё один шириной 5 мм.
Далее заготовку вручную сгибают на формовочной трубе, прибегая к помощи киянки.
Обработка стыковочного шва
После получения круглой формы заготовки, её укладывают на круглую форму или дополнительный уголок, соединяют фальцы в замок, обстукивая их по краям киянкой. На узком конце будущей трубы фальцы слегка кернят. Простукивают киянкой всю длину стыковочного шва, уплотняя фальцы. Шов становится практически неразъемным.
Устройство
Необходимость, состав и устройство такой довольно сложной разновидности приточно-вытяжных вентиляционных систем регламентируют следующие нормы и правила:
- СП 60.13330 «СНиП 41-01-2003*», регламентирующий требования к отоплению, вентиляции воздушной среды зданий (с изменениями от 10.02.2017), в который был внесен блок новых требований к системам противодымной защиты.
- СП 7.13130.2013, устанавливающий требования ПБ к таким системам.
- НПБ 239-97 о проверке огнестойкости воздуховодов.
- НПБ 241-97 о противопожарных клапанах систем вентиляции.
- НПБ 253-98, устанавливающий нормы ПБ к вентиляторам систем дымоудаления.
- НПБ 250-97 о требованиях к пожарным лифтам, устанавливаемых в строениях, сооружениях различного назначения.
- Методические рекомендации МЧС от 2008 года о расчетном определении параметров дымоудаления. Этот документ не является руководящим, но успешно применяется при проектировании.
Согласно этим нормам установка таких систем – приточно-вытяжных вентиляционных комплексов, управление которых осуществляется автоматически или в ручном режиме, требуется из следующих пожарных отсеков / помещений защищаемых объектов:
- Холлов/коридоров строений общественного или жилого назначения выше 28 м.
- Туннелей, коридоров заглубленных и подземных этажей, не имеющих инсоляции, зданий любого назначения, если в них выходят помещения с постоянным нахождением людей.
- Коридоров длиннее 15 м без освещения в промышленных, складских зданиях категории по взрывопожарной опасности А–В2 от двух этажей; цехах категории В3; общественных комплексах от шести этажей и больше.
- Общих коридоров зданий с незадымляемыми лестничными клетками.
- Коридоров многоквартирных домов без естественного освещения, если расстояние от входа дальней квартиры до незадымляемой лестницы Н1 больше 12 м.
- Атриумов комплексов общественного назначения выше 28 м; пассажей/атриумов с дверями/балконами выше 15 м.
- Лестниц Л2 больниц при наличии фонарей, автоматически открывающихся при срабатывании датчиков дыма установок/систем АПС.
- Промышленных помещений, складов с рабочими местами, без естественного освещения или с ним через окна/фонари, не обеспеченные автоматическими приводами для открывания.
- Помещений, не обеспеченных инсоляцией: любых общественных с массовым нахождением людей; площадью свыше 50 кв. м. с рабочими местами при наличии горючих веществ; торговых помещений; гардеробов свыше 200 кв. м.
Допустимо проектирование удаления дымового потока через коридор, обслуживающий помещения до 200 кв. м., если они промышленного назначения и относятся к взрывопожароопасным категориям В1–В3 или предназначены для хранения горючих материалов.
Не требуется проектирование/установка систем дымоудаления из следующих помещений:
- Площадью меньше 200 кв. м., если они защищены стационарными системами пожаротушения, за исключением категорий А, Б.
- С системами порошкового/газового АУПТ.
- Из коридоров, если все помещения, примыкающие к ним, обеспечены дымоудалением.
Устройства, системы дымоудаления и притока воздуха бывают нескольких видов, имеющих следующее устройство:
- Окна, фонари освещения помещений с побудительным приводом, открывающиеся в ручном и автоматическом режимах.
- Вытяжная противодымная вентиляция из помещений, фойе, вестибюлей, коридоров.
- Приточная вентиляция, предназначенная для принудительного притока воздуха во внутренние лестничные клетки, тамбур-шлюзы, лифтовые шахты пассажирских/грузовых лифтов зданий и сооружений, сильным давлением воздуха вытесняющая/исключающая попадания в них продуктов горения.
В состав систем дымоудаления/принудительного притока воздуха при пожаре входят:
- Клапана дымоудаления, называемые также дымоприемными устройствами.
- Вентиляторы для удаления плотного дымового потока.
- Шахты, магистральные каналы, огнестойкие вентиляционные короба дымоудаления.
- Вентиляторы принудительного притока воздуха, чаще всего монтируемые на крыше зданий/сооружений.
- Огнезадерживающие клапаны, монтируемые на вытяжной системе общего обмена воздуха помещений, для ограничения/исключения распространения пожара по вентиляционным коробам.
Эффективность защиты зданий/сооружений при возникновении пожара, возможность проведения быстрой безопасной эвакуации людей из них, ограничение распространения огня, теплового воздействия, продуктов горения прямо зависит от синхронности совместной эксплуатации систем дымоудаления/ принудительного притока чистого воздуха; поэтому устройство, принципы их работы должны проектироваться так, чтобы они максимально дополняли друг друга.
Монтаж систем и управление
Приступать к монтажу системы ДУ можно после подготовки проекта
Установка отдельной или совместной системы дымоудаления проводят в несколько этапов. Сначала понадобится обследовать объект, выявив возможные размеры возгорания и состав дымовых газов. На втором этапе делают расчет производительности, определяют точки монтажа для вентиляторов и других элементов
Важно заранее проанализировать степень проницаемости для ограждений, а также устойчивость материалов к повышению температур и их перепадам. Установку вентиляции проводят пошагово:
- прокладывание сварных отводов воздуха;
- монтаж вентиляторов для удаления дыма, щитов управления и клапанов;
- обработка воздухоотводов огнезащитными компонентами;
- тестирование системы и ее сдача в эксплуатацию.
Дополнительная информация
При внимательном прочтении п. 7.14 понимаем, то не во всех случаях необходимо предусматривать подачу воздуха в шахты лифтов с режимом “пожарная опасность”:
Пособираем информацию:
В соответствии с п. 3.18 :
Обратим внимание на рисунки из :
Рис. 6 Схема размещения лифта для пожарных в обособленной (выгороженной) шахте с общим лифтовым холлом с другими пассажирскими лифтами (Рис. А.2 )
Также мы знаем, что наиболее распространенным решением является размещение безопасной зоны МГН в лифтовом холле. При этом, в соответствии с :
Сложив вышесказанное можно сделать следующий вывод:
Подачу наружного воздуха при пожаре системами приточной противодымной вентиляции в шахты лифтов с режимом “пожарная опасность” при наличии лифтовых холлов (в т.ч. совмещенных с ПБЗ), защищаемых приточной противодымной вентиляцией, допускается не предусматривать.
Схема такого решения может выглядеть так:
Рис. 7 Схема противодымной вентиляции без подачи воздуха в шахту лифта с режимом “пожарная опасность”
Для подачи воздуха в выгороженный лифтовый холл на 1-ом этаже можно воспользоваться системой подачи воздуха в ПБЗ, т.к. принцип один и тот же.
В данном случае в соответствии с в случае пожара на 1-ом этаже лифты с режимом “пожарная опасность” необходимо уводить на альтернативный этаж. Подпора в эту шахту нет и МГН на альтернативном этаже не замерзнут, в отличие от вышерассмотренной ситуации, когда дается подпор в шахту. Назначение альтернативного этажа остановки лифта с режимом “пожарная опасность” при пожаре на первом этаже необходимо по следующей причине: избавиться от открытых дверей шахты как источника утечки. В противном случае расходы “на закрытую дверь” на 1-ом и остальных этажах будут значительно различаться. И еще кое-что: когда будете выполнять расчет расхода воздуха на “закрытую дверь” не забудьте учесть утечки через двери шахт лифтов с режимом “пожарная опасность”.
Кстати, схему на Рис. 7 тоже можно оптимизировать:
Рис. 8 Схема противодымной вентиляции без подачи воздуха в шахту лифта с режимом “пожарная опасность” и компенсирующей подачей через КИД на 1-ом этаже
На первом этаже зоны ПБЗ не делают, т.к. МГН в состоянии с него эвакуироваться самостоятельно. Там будет лифтовый холл (тамбур-шлюз) с подпором воздуха. В соответствии с п. 8.8 :
При пожаре на 1-ом этаже лифты с режимом “пожарная опасность” необходимо уводить на альтернативный этаж.
Схема работы систем подачи воздуха ПД 2.1 и ПД2.2 будет следующей:
При пожаре на 1-м этаже
ПД 2.1 работает в 2-х режимах. Режимы работы вентилятора задаются частотным преобразователем. Переключение между режимами – по датчику положения двери.
ПД2.2 и нагреватель НЕ запускаются.
При пожаре на 2-14 этаже
ПД 2.1 работает при открытой двери в ПБЗ. При закрытии двери – отключается. Пуск/Выключение вентилятора – по датчику положения двери.
ПД 2.2 и нагреватель работает постоянно, вне зависимости от положения двери. Корректная работа вентилятора ПД 2.2 обеспечивается обратным клапаном.
Библиография
СП 7.13130.2013 “Отопление, вентиляция и кондиционирование. Требования пожарной безопасности (с Изменениями N 1, 2)”
МД.137-13 “Расчетное определение основных параметров противодымной вентиляции зданий: Метод. рекомендации. М., ВНИИПО”
ГОСТ 34305-2017 (EN 81-72:2015) “Лифты пассажирские. Лифты для пожарных (с Поправкой)”
ГОСТ Р 53300-2009 “Противодымная защита зданий и сооружений. Методы приемосдаточных и периодических испытаний (с Изменением N 1)”
ГОСТ Р 53296-2009 “Установка лифтов для пожарных в зданиях и сооружениях. Требования пожарной безопасности (Переиздание)”
06.11.2020
03.12.2020 – Дополнение 1
Благодарим за внимание!
Подписывайтесь на нас в Telegram!
Мы в !
Published on December 3rd, 2020
Зачем нужна противодымная вентиляция
Данная конструкция устанавливается в местах массового скопления людей. Это гражданские и промышленные объекты, а также жилые здания. Если система правильно смонтирована, она позволит предупредить скопление дыма во время пожара.
Противодымная конструкция устанавливается в местах скопления людей: коридорах, приемных, лестничных площадках, ресторанах, перед дверьми лифта, в самолетах. Она обеспечивает вывод дыма наружу.
Система, обеспечивая чистым воздухом людей, также защищает оборудование, технику и материалы от разрушения во время пожара.
Автоматизирована конструкция для дымоудаления имеет сложное строение, она требует много материальных и финансовых вложений на проектирование и монтаж.
Особенности расчета, нормы
Проектирование противодымной вентиляции
Как бы ни было замечательно оборудование, но без грамотного использования в трудную минуту оно вряд ли проявит себя на все 100%. Управление противодымной вентиляцией должно проходить в двух режимах – автоматическом (с помощью компьютерной системы) и дублирующим его дистанционном ручном режиме. Далеко не всегда компьютер в состоянии принять неожиданное, но верное решение, и потом, как любая машина, он вполне может поломаться в самый «неудачный» момент. Во избежание сбоев эвакуационных программ и производится дублирование управления.
Испытания системы дымоотведения проходят в несколько этапов и подтверждают соответствие основным функциональным нагрузкам, а именно:
- обеспечивает условия для безопасной эвакуации при пожаре;
- предотвращает распространение дыма;
- пресекает поступление дыма в пути эвакуации;
- обеспечивает микроклимат в помещениях, где работают пожарные;
- защищает и оберегает человеческие жизни;
- предотвращает повреждение имущества людей, предприятий, организации.
Расчет противодымной вентиляции должен производиться с максимальной математической точностью, беря во внимание особенности помещений, общую площадь, количество объектов (комнат), категорию пожароопасности производства (или помещения) и так далее. Помимо правильности расчета, необходимо учитывать, что успех спасательных работ также зависит от системы раннего оповещения о возникновении пожара. Для этого в проект обязательно включается оборудование, производящее один из трех способов оповещения:
Для этого в проект обязательно включается оборудование, производящее один из трех способов оповещения:
Помимо правильности расчета, необходимо учитывать, что успех спасательных работ также зависит от системы раннего оповещения о возникновении пожара. Для этого в проект обязательно включается оборудование, производящее один из трех способов оповещения:
Автоматическая противодымная вентиляция
- автоматическое – путем монтажа необходимого количества извещателей. Если сработал хотя бы один из них, автоматически открываются дымовые клапаны и вытяжные вентиляторы;
- реагирование на сигнал, поступивший на центральный пульт;
- ручная активация противодымной системы.
Виды системы дымоудаления и принцип их работы
Есть 2 вида противодымной вентиляции: приточная и вытяжная. Здесь можно ознакомиться подробнее об этих видах вентиляции. К каждой из них можно присоединить автоматику и предупредительную систему. Автоматизированное управление противодымовой вентиляцией является более эффективным, чем ручное — что позволяет снизить риск распространения угарного газа и пламени на соседние участки.
Приточная противодымная конструкция
Эта конструкция работает с помощью избыточного давления воздушных масс в месте ее эксплуатации. Она выталкивает угарный газ и дым наружу через вытяжные каналы.
Работает система приточного дымоудаления по такой схеме:
- Клапан затягивает свежий воздух, нагнетенный вентилятором. Для приточной противодымовой вентиляции используют радиальные или лопастные устройства;
- Из-за воздушного притока возникает избыточное давление;
- При открытии канала совершается выравнивание давления в здании. Кроме вытяжного отверстия, можно воспользоваться окнами и дверью.
Всегда приточное дымоудаление является дополнительным, а основную защиту от продуктов возгорания выполняет вытяжное устройство.
Вытяжная система дымоудаления
Дым может покидать сооружение и при помощи вытяжной вентиляционной конструкции. Продукты горения выходят через клапаны.
Конструкция может быть естественной, но принудительный тип вентиляции встречается чаще, и он более эффективен.
Специалисты при ее монтаже используют:
- размещение клапанов дымовыведения;
- фиксацию дымососных устройств;
- деление пространства зданий на участки.

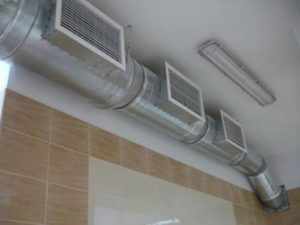

Как работает вытяжная вентиляционная конструкция:
- При появлении в здании самовозгорания или поджога срабатывает система раннего оповещения. С ее помощью факт начала пожара установится гораздо раньше;
- Когда срабатывают пожарные извещатели пламени, то автоматически включается дымоотвод. При открытии приточных клапанов, давление в сооружении выравнивается, и дым начинает удаляться из помещения;
- Вентилятор лопастного или роторного типа удаляет часть воздуха из здания, тем самым образуя разряжение. Он очень ускоряет очистку пространства от продуктов горения.
В роли дополнительного вытяжного потока можно пользоваться и тягой, если в стене смонтировать воздуховод вертикальной направленности длиной от 5 метров.
Система дымоудаления, кроме дыма, выводит наружу и угарный газ, и пепел.
