Основные формы скатных кровель и их применение

Выбор кровельного материала

Вид настила выбирают в зависимости от предпочтений хозяина, его материальных возможностей и технических характеристик покрытия. Учитывают влияние ветра и расчетную высоту снежного покрова в районе. Используют при расчете строительные справочники, где есть специальные таблицы. В документах указано давление на крышу в зависимости от толщины наноса и приводятся расчетные показатели осадков, ветровых нагрузок.

Каждый материал имеет прочностные показатели на сжатие, растяжение, которые также учитывают при выборе

Обращают внимание на долговечность, возможность обслуживания и ремонта, назначение постройки

Какую крышу называют плоской?

Начнем с азов. На самом деле плоская кровля только визуально производит впечатление абсолютной горизонтальности. Небольшой уклон все-таки есть – 1-5° (1,7-8,7%). Визуально и при эксплуатации он совершенно не ощутим, однако позволяет атмосферным осадкам свободно стекать к точкам водосбора – в этом его основная задача.

В отличие от скатных аналогов, плоская крыша не имеет стропильного каркаса и, по сути, представляет собой горизонтальное перекрытие, опирающееся на стены постройки. Его особенность – в усиленных слоях тепло- и гидроизоляции, необходимых по причине сообщения кровли с окружающей средой.

Привлекательность плоской кровли для застройщиков обоснована следующими преимуществами:

  1. Сниженной ценой. По сравнению со скатной кровлей, плоский аналог обладает меньшей площадью, соответственно расходы на материалы – ниже.
  2. Упрощенным монтажом и дальнейшим обслуживанием. Обустройство плоской конструкции проще, чем скатной, так как передвигаться по горизонтальной плоскости легче, чем по наклонной. По этой же причине сложностью не отличаются и различные мероприятия по обслуживанию самой кровли и находящихся на ней устройств (дымоходов, вентиляторов, антенн и т.п.).
  3. Возможностью получения дополнительной полезной площади (при эксплуатируемой кровле). Поверхность плоской крыши можно с легкостью использовать в качестве террасы, прогулочной площадки и даже… сада с настоящим газоном.

Главным элементом плоской кровли является прочное основание: железобетонные плиты, профнастил или сплошная поверхность из досок, фанеры, ОСП, ЦСП (при оборудовании кровли по деревянным балкам). Само же покрытие кровли выполняется из нескольких слоев. Их количество, место расположения в конструкции и материалы изготовления зависят от назначения кровли и ее типа.

Типы плоских кровель:

  • Неэксплуатируемая кровля. Самая простая, не несущая никаких дополнительных функций, кроме защиты помещения от влияния окружающей среды. Она не используется для обустройства мест рекреационного или хозяйственного назначения. Все, что от нее требуется, – достаточная защитная функция, способность выдерживать снеговые и ветровые нагрузки, а также вес работников, проводящих обслуживающие мероприятия. То есть при строительстве такой кровли расчет ведется на то, что одновременно на ней смогут находиться 1-2 человека, причем не постоянно, а только на время обслуживания и ремонта покрытия.
  • Эксплуатируемая кровля. Оборудуется для выполнения каких-то дополнительных функций, кроме непосредственно кровельных. Например, на эксплуатируемых кровлях устраивают спортивные площадки, террасы, парковки, сажают газоны и разбивают цветники.
  • Инверсионная кровля. Характеризуется нетрадиционным размещением слоев – теплоизоляционные маты (ЭППС) укладывают практически в самом верху пирога. Гидроизоляцию монтируют под слоем утеплителя. Такое решение помогает продлить срок службы гидроизоляционного покрытия, а соответственно и самой кровли. Инверсионные крыши могут быть как эксплуатируемыми (чаще всего), так и неэксплуатируемыми.

Устройство кровли из металлочерепицы: технология и выбор конструкции

Кровельный пирог — это конструкция из материалов, послойно заполняющих пространство крыши.

Устройство крыши из металлочерепицы зависит от типа кровли, которая может быть теплой или холодной. Холодная кровля – это кровля без прокладки утеплительных слоев, она уместна в тех случаях, когда в доме есть чердак, и утепление можно проложить в его перекрытии. Теплая кровля необходима тогда, когда жилое пространство находится прямо под крышей.

Конструкция холодной кровли

Холодная крыша под металлочерепицу имеет всего два основных слоя: покрытие из металлочерепицы и гидроизоляционный слой для предотвращения образования конденсата.

Покрытие и гидроизоляция отделяются друг от друга обрешеткой и контробрешеткой. В коньке крыши (место смыкания скатов) проводится вентиляция, это нужно для доступа воздуха во внутреннее пространство и для обеспечения испарения накапливающейся воды.

Гидроизоляционный слой выполняется из ПВХ мембран или из полиэтиленовых пленок. При его укладке недопустимо полное натяжение пленки, следует оставить ее провисающей на 20-25 миллиметров – это улучшит ее проводимость и упростит стекание влаги.

Гидроизоляция прикрепляется к стропилам строительным степлером и фиксируется под обрешеткой с помощью саморезов.

Чтобы рассчитать количество кровли, воспользуйтесь нашим онлайн-калькулятором.

Таким образом, конструкция холодной крыши будет состоять из следующих слоев (в порядке удаления от потолка):

  • Гидроизоляция.
  • Контробрешетка.
  • Обрешетка.
  • Металлочерепица.

Устройство холодной крыши

Пирог теплой кровли содержит большее количество слоев.

Устройство мансардной кровли

Главной конструкцией здесь является утеплитель, он заполняет большую часть межстропильного пространства и выполняет звукоизолирующие функции. Его толщина зависит от климатических особенностей региона и от характеристик здания, чаще всего она составляет 15 см и более. Огнеупорность – это одна из важнейших характеристик утеплителя.

Теплоизоляция укладывается в пространства решеток, образуемых стропилами.

К числу наиболее распространенных материалов для утепления относятся:

  1. экструдированный пенополистерол;
  2. пенопласт;
  3. стекловата;
  4. базальт;
  5. керамзит.

Еще одним необходимым элементом «пирога» теплой кровли является пароизоляционный слой. Он защищает утеплитель от конденсата, проникающего со стороны помещения.

Пароизоляция прикрепляется к стропилам с помощью степлера. Она должна находиться ниже теплоизоляционного слоя.

Пароизоляционные пленки производятся на основе полиэтилена, полипропилена, изоспана.

Гидроизоляция – это необходимая конструкция не только в холодной кровле, но и в теплой. Принципы ее выбора и монтажа одинаковы для обеих разновидностей.

Конечная конструкция кровли из металлочерепицы будет иметь следующие упорядоченные слои:

  • Пароизоляция.
  • Нижняя обрешетка (изолирует пароизоляцию от теплоизоляции).
  • Утеплитель.
  • Гидроизоляция.
  • Контробрешетка.
  • Обрешетка.
  • Металлочерепица.

Серединное положение утеплителя между наружными и внутренними защитными слоями обеспечивает ему максимальную безопасность и износоустойчивость.

Кровля из металлочерепицы: технология создания утепленной крыши

Между всеми слоями следует оставлять небольшие зазоры для создания естественной вентиляции.

ВАЖНО! Плотное заполнение межстропильного пространства является залогом надежности и долговечности крыши. Недостаточная толщина слоев пирога приведет к образованию обширных пустых пространств, накапливающих влагу и снижающих эксплуатационные свойства покрытия.

Следует избегать и другой крайности – слишком большой толщины слоев, так как в этом случае будет перекрываться вентиляция

Следует избегать и другой крайности – слишком большой толщины слоев, так как в этом случае будет перекрываться вентиляция.

Что относится к элементам кровли?

Стандартная конструкция состоит из несущего стропильного каркаса и прослоек пирога. Среди основных элементов выделяют:

  • Скаты – плоскости кровли с уклоном от 8-10°. В свою очередь бывают вальмовыми (треугольными или подрезанными трапециевидными с чуть меньшей площадью) и основными.
  • Ребра – прямые линии пересечения скатов, формирующие углы крыши. Условно выделяют горизонтальное коньковое ребро (оно же – прогон или конек), образуемое в верхней линии крыши, накосные ребра и ендовы или разжелобки (западающие ребра или внутренние углы).
  • Карнизный свес – наклонный выступ скатов за пределы стен, обеспечивающий безопасный сход осадков и приток свежего воздуха для вентилирования многослойных пирогов.
  • Щипцы, фронтоны – выступы над основной плоскостью ската, формирующиеся в крышах со сложной конфигураций, в том числе – с целью установки окон и освещения внутреннего пространства.
  • Участки примыкания крыши с вертикальными основаниями.
  • Второстепенные элементы (слуховые и мансардные окна, желоба, снегозадержатели, люки, аэраторы и проходные конструкции), монтируемые с целью продления сроков службы скатной крыши или увеличения комфортности подкровельного пространства.

    Больше об устройстве и монтаже стропильной системы мансардной крыши можно узнать здесь.

Сложность и стоимость строительства крыши напрямую зависит от числа и уклона скатов, планов на обустройство подкровельного пространства, наличия или отсутствия дополнительных архитектурных элементов. Подробно о том, как устанавливается уклон скатной кровли и рассчитывается площадь, читайте тут.

Устройство кровли

Опирание висячих стропил на стену

Кровельное покрытие укладывается по обрешетке, в большинстве случаев, состоящей из брусков, которые укладываются поперек стропил — параллельно нижнему краю ската, с заданным шагом. В некоторых случаях обрешетка может быть сплошной плоскостью, выполненной из фанеры или аналогичных листовых материалов. Под кровельным покрытием и обрешеткой располагаются слои гидроизоляции, теплоизоляции, пароизоляции и внутренняя обшивка чердака. Материалом для внутренней обшивки могут являться дерево, фанера, гипсокартон и другие. Монтаж кровли проходит в следующем порядке. Сначала на стропила крепят гидроизоляционную пленку или мембрану. Затем, на каждое стропило устанавливают брусок контробрешетки, необходимой для вентиляции утеплителя кровли. Далее следует монтаж обрешетки и кровельного покрытия. После этого, уже под закрытой кровлей, между стропил прокладывают теплоизоляцию, обтягивают конструкцию пароизоляцией и производят внутреннюю обшивку.

Шатровая крыша

Этот вариант также представляет собой четырехскатную крышу, главным отличием которой является отсутствие конькового прогона, который замене узлом. Последний представляет собой стык между 4 стропилами, которые и формируют соединение скатов. В этом случае они выглядят как равнобедренные треугольники.


Шатровая крыша

На текущий момент шатровые крыши могут выполняться двумя способами:

  1. Висячие. В такой конструкции стропила упираются в районе конька между собой.
  2. Наслонные. Когда они подпираются в нижней части при помощи опорной балки, которая установлена вертикально. Подобный способ является применимым в том случае, если площадь дома достаточно значительная.

В результате формируется пирамидообразная конструкция. Но для частного дома она малоприменима, поскольку они редко получают форму квадрата. Наиболее часто используются в беседках, компактных постройках типа бани, а также многое другое.


Стропильная система шатровой крыши

Проектирование — планы, чертежи

Проект скатной крыши нужен для точного подсчета необходимых материалов для работы, и создание его лучше доверить специалистам. Начинают чертеж с построения контура кровли, где стрелками указывают направление уклонов. Затем прорисовывают ребра. Далее по биссектрисам (от ребер) находят и чертят ендовы и накосные ребра, а далее коньки и др.

В процессе работы выбирают конструктивный тип крыши и его финишное покрытие. А фронтальный и боковой вид на чертеже в деталях представляет несущие конструкции. Согласно, проекту высчитывают квадратуру:

  • древесины;
  • гидроизоляции и утеплителя;
  • пароизоляции и кровельного настила.

По данным (выступающим частям) на чертеже можно легко подсчитать погонные метры ветровых досок, коньковых деталей и других доборов.

В проекте ясно показаны размеры, длина сечения составляющих, в том числе обрешетки, стропил, мауэрлата, указывают крепеж и тип метизов. На схеме отмечают места выхода на крышу (для ремонта), пунктирами указывают несущие стены для выбора установки снегозадержателя. Проектировщик обязательно отмечает на чертеже:

  • положение слуховых окон;
  • точки для фиксации водосточных коллекторов с желобами и направление движения стока;
  • вариант размещения кровельного настила.

Важные составляющие – енды, коньки, разуклоны, границы парапетов и щипцы, также выделяют четкими линиями.

Небольшие нюансы (по незнанию) могут привести кровлю в аварийное состояние. Частые ошибки:

  • слишком узкие карнизы;
  • неправильный отвод воды;
  • не прочный или не качественный материал и неправильный тип обрешетки;
  • создание вывода вентиляций в разуклонных зонах;
  • лишнее количество снегоприемных решеток и парапетов.

Эксплуатационные особенности кровли нарушается и понижается сопротивляемость нагрузкам, что ведет к незапланированному ремонту.

Видео-урок о том, как создать стропильную систему кровли в программе Archicad:

Эксплуатационный срок скатной кровли

Не секрет, что каждый из кровельных материалов имеет свой собственный срок службы, поэтому необходимо знать, сколько сможет прослужить скатная кровля, выполненная при помощи различных материалов.

Естественно речь идет о тех кровлях, за которыми предполагается правильный уход:

  1. Скатная крыша из дерева – от 20 до 30 лет.
  2. Железобетонная скатная крыша – от 30 до 50 лет.
  3. Скатная крыша из металла – от 30 до 50 лет.

Тем не менее, эти показатели не должны приниматься однозначно как основополагающие, ведь, как известно, срок службы правильно смонтированной, например, деревянной крыши может превысить и один век.

Многощипцовая крыша


Многощипцовая крыша Традиционно многощипцовой называется крыша образованная разнообразным сочетанием двухскатных крыш. Она состоит из многих плоскостей разного размера, формы и углов наклона. Чаще всего они треугольные или трапециевидные, иногда прямоугольные. Крыша красиво представлена, но имеет слишком много строительных сложностей. Для отвода воды со всей поверхности необходим монтаж дополнительных сливов и водосточных труб. Сложная форма крыши влияет на увеличение её стоимости. Большое количество скатов, связано с большим расходом кровельного материала. Значительным расходом окажется хотя бы покупка большого количества ребер, ендов и конька. Большое число изгибов также влияет на увеличение веса кровельного покрытия. Это, в свою очередь, связано с необходимостью выполнения более мощной и более стабильной стропильной системы. Для выполнения всех работ нужны мастера высокой квалификации. К тому же многощипцовая крыша хорошо выглядит на большом здании, стоящем на большом участке. На маленькой площади это довольно нецелесообразно – она будет визуально уменьшать всю территорию.

Особенности строительства своими руками


Стропильная система обработана химикатами против воздействия влаги, насекомых и грибка При возведении скатной крыши своими руками необходимо учитывать все нюансы на каждом этапе данного процесса.

  • Работа качественным и острым инструментом. Только так можно создавать четкие формы деталей и надежность соединительных узлов. Пользование острыми пилами позволит избежать появления трещин в несущих элементах.
  • Точность врубок. Если допущена ошибка, то лучше заменить бракованный элемент и сделать новый, чем рисковать всей стропильной системой.
  • Подготовка древесины к установке. С заготовок нужно срезать кору, удалять пораженные грибком и насекомыми участки. После этого следует обрабатывать брус и доски антисептиком и антипиреном.
  • Выдерживание равнения, вертикали, горизонтали и угла уклона каждой детали. Нарушение геометрии приводит к ослаблению каркаса и нарушению его устойчивости.
  • Изоляция металлических деталей, применяемых при проведении крепежа. При перепаде температуры метизы покрываются конденсатом, которые впитывается в дерево и вызывает его гниение.
  • Соблюдение правил укладки кровельного материала. Не допускается образование щелей, перекосов, отверстий. При необходимости следует использовать уплотнители, герметики и мастики.

Список статей

Скатная

257

Конструкция скатной кровли: разновидности и внутреннее устройство

Скатная

136

Конструкция многощипцовой крыши: стропильная система, чертежи, сложности при обустройстве ендовы

Скатная

240

Сложная многоскатная крыша: стропильная система и планы кровли, пошаговая инструкция по строительству

Скатная

144

Обзор утеплителей для скатной кровли: Изовер (Isover) комфорт, Рокуэлл, Урса Терра, Пеноплэкс, Кнауф и другие марки

Скатная

282

Что относится к основным узлам и элементам скатной крыши: название, назначение и соединение частей стропильной системы

Скатная

198

Подробно о видах скатных крыш: характеристика, эксплуатация чердачных и мансардных помещений

Скатная

242

Нюансы расчета скатной кровли: как устанавливается уклон и рассчитывается площадь крыши?

Преобладающие типы конструкции скатных кровель

По типу своей конструкции скатные крыши разделяются в зависимости от своего назначения.

Существуют следующие категории скатных крыш:

  1. Деревянная конструкция скатной кровли. Наибольшее распространение этот тип кровли получил в сфере возведения малоэтажных сооружений. Основу конструкции составляют висячие и наслонные стропила и деревянные фермы. Стропильная система состоит из: стропил, стропильных ног, стойки, мауэрлата, стяжки, обрешетки. Висячие стропила используются в тех домах, где нет средней несущей стены, на которую идет опора кровли. Конструкция из дерева обладает рядом преимуществ, среди которых экологичность, долговечность и относительно небольшая стоимость. Но существуют и отрицательные стороны: этот тип пожароопасен, материал подвержен гниению, коррозии и воздействию вредных организмов.

  2. Конструкция скатной кровли из металла. Этот тип является комбинированным, то есть в нем присутствуют как деревянные, так и металлические элементы (фермы, рамы, арки). Верхние участки конструкции обычно выполняются при помощи клееной древесины, а нижние – из профилей, имеющих периодическое сечение или арматуры. Итог – элементы из металла выполняют функции растяжения, а деревянные части – сжатия. Конструкция довольно дорогая, хотя и имеет прекрасные внешние характеристики. Применяется обычно при строительстве бассейнов, иногда – на промышленных предприятиях.
  3. Железобетонная конструкция скатной крыши. Ее стропила имеют прямоугольное или тавровое сечение и устанавливаются они на прогон конька и стены, соединяясь с помощью сварки. Использование такой конструкции требует применения особой техники, что порой довольно проблематично сделать. Используется она чаще всего для больших по размеру сельскохозяйственных построек (склады, зернохранилища и т.п.). Основные достоинства этого типа – долгий срок службы, высокая прочность, простота обслуживания. Недостатки – большой вес, необходимость использования специальной техники при установке и транспортировке.

Возможные ошибки при возведении скатной крыши, детальное видео:

Вальмовая крыша

Следующий вариант представляет собой популярный вариант в постройке частного дома за счет высокой эстетичности и надежности. Количество скатов достигает 4, причем они имеют разную форму: 2 трапеции и 2 равнобедренных треугольника. В плане конструкции есть несколько дополнительных элементов, к которым относят диагональные стропила.

Функцией их является соединение прилежащих частей между собой. К тому же они обеспечивают стабильность конструкции, за счет соединения углов с торцом конькового бруса. И на них нередко монтируют вспомогательные опоры, которые называются шпренгели.


Вальмовая крыша

Пример вальмовой крыши представлен на фото ниже:

В ней стропильная система включает как длинные, так и короткие ноги. Они имеют различные названия:

  • Упирающиеся в брус – стропила;
  • Упирающиеся в накосы – нарожники.

Количество последних зависит от угла наклона крыши и габаритов прогона конька. Причем, зависимость обратно пропорциональная, чем меньше угол наклона и длина конька, тем больше потребуется установить нарожников для высокой прочности.


Датская вальмовая крыша

Вальмовая четырехскатная крыша

В этом средневековом здании в Нарстеде, Кент, Англия, скаты расположены со всех четырех сторон крыши. Такая конструкция имеет четыре ребра (внешних угла, образованных двумя скатами).

Шлемовидные крыши

Обе главные башни этой готической крыши увенчаны шлемовидными крышами. Эти крыши состоят из четырех наклонных скатов, поднимающихся над фронтонами. Малые башни несут пирамидальные крыши.

Плоские крыши

Во многих зданиях итальянского Ренессанса крыша была плоской или с пологими скатами, и ее не было видно за балюстрадой, большим карнизом или парапетом (низкими стенами, расположенными по краю крыши и часто — украшенными).

Мансардные крыши

Мансардные крыши, названные по имени французского архитектора Франсуа Мансара, имели по двойному скату с каждой стороны, причем нижний скат был круче и минее верхнего. Верхний скат при этом часто был разделен слуховыми окнами.

Другая основная форма крыши, с двумя вертикальными элементами, известными как бабки висячих стропил, расположенными симметрично на анкерной балке и часто соединенными горизонтальной перемычкой.

Также использовались крыши со средней стропильной стойкой, вертикальный столб, поддерживающий продольный коньковый брус, который проходит вдоль конька крыши и лежит на анкерных поперечных балках.

Фургонные крыши

Фургонные, бочковые или лотковые крыши имели тесно расположенные стропила, поддерживаемые закругленными креплениями. Такие крыши могут сочетаться с потолком, обшивкой или оставаться открытыми. Вид крыши изнутри здания напоминает фургон.

Крыша с подвеской висячих стропил

Некоторые крыши с висячими стропилами, как, например,  крыша в Чарни-Бассетт в Оксфорд-шире, Англия, имели центральную стойку, стоящую на анкерной балке. В отличие от средней стропильной сойки, она не достигала конька крыши, а поддерживала продольные люнеты.

Крыши с подбалочником

Такие крыши были распространены в Англии в XIV в., наиболее известный пример — крыша лондонского Вестминстер-Холла. Крышу здесь поддерживают подбалочники — короткие горизонтальные консоли, выступающие внутрь и часто покрытые декоративной резьбой.

Захарычев Сергей

← Предыдущая запись

Следующая запись →

Оставить комментарий Отменить ответ

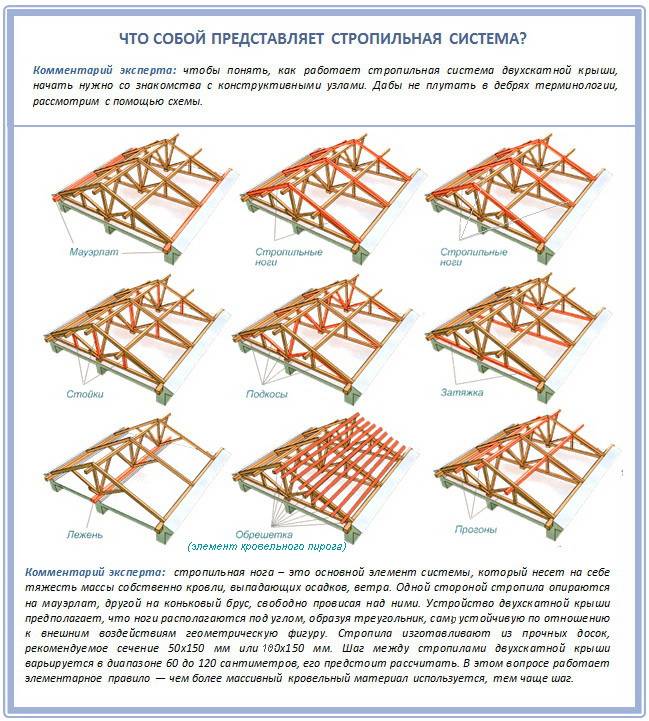

Главные конструкционные элементы стропил
