Как сделать скрытую электропроводку в доме из сруба

Преимущества и недостатки скрытой проводки

Для деревянных строений рекомендуется открытый тип проводки. Этот вариант позволяет контролировать ее состояние, своевременно ремонтировать. Но кабели на стенах не всегда вписываются в интерьер. Скрытая электропроводка имеет несколько преимуществ:

• Разводка не мешает отделке стен и потолка.
• Розетки и выключатели заглубляются в ограждающие конструкции.
• Спрятанные в канал провода реже подвергаются механическим повреждениям.
• Провода не становятся местом оседания пыли и паутины.

Эстетическая составляющая является решающим фактором при выборе метода прокладки электрических коммуникаций.

Недостатки скрытого варианта делают разводку объектом повышенной угрозы:

• Возможность повреждения проводов, которое нельзя вовремя обнаружить.
• Сложности с подключением дополнительных точек.
• Вероятность повредить кабель при потере схемы коммуникаций.

Видео: Монтаж скрытой проводки в деревянном доме 08

Варианты проводок

Открытый вариант – это когда проводка видна. Вот её преимущества:

1. Такой способ более дёшев, ибо не требует технологических отверстий и укладки кабеля в соответствующие для этого приспособления.
2. Ничто не мешает демонтировать участки или заменить её, так как электропроводка в срубе на виду.
3. Допускается её монтаж в пластиковых каналах и коробах ПВХ.
4. Очень шикарно смотрится открытая проводка витым ретро кабелем.

Недостатки:

• Внешний вид, если проводка сделана кустарно, называется некрасивым словом – сопли. Действительно, провисание не слишком привлекательно.
• Ненадлежащий кабель, купленный на рынке у людей, торгующих разным барахлом, грозит оплавлением, и как следствие – пожара не избежать.
• Монтаж должен быть выверен идеально – ведь всё на виду.

Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.

Схема электропроводки.

Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.

Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:

Монтаж электропроводки.

После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.

1. Прокладка кабеля.

Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.

Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.

Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.

2. Монтаж распределительных коробок.

На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам).  Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.

Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.

3. Монтаж выключателей и розеток.

В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.

Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.

Установка выключателей осуществляется аналогичным образом.

4. Установка светильников.

Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.

 Только помните правило, что монтаж светильников одной группы производится параллельно!

5. Установка электрощитка.

От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.

Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.

Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.

6. Установка контура заземления.

При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?

• От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
• В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
• Используя металлическую проволоку, арматура соединяется между собой.
• От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
• На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.

Вот статья о том, как сделать заземление в частном доме.

Влияние усадки деревянного здания

Любая древесина высыхает. Ради снижения этого эффекта наши предки заготавливали строительный лес в период рождественских морозов, когда сокодвижение в дереве практически отсутствует.

Даже в этом случае построенный деревянный дом уже через год дает усадку. Строителям приходится применять различные технические ухищрения для предотвращения образования щелей и пустот.

Толстая металлическая труба при усадке здания просто вылезет из опустившейся стены. Проводка будет натянута, повреждена.

Остро возникает вопрос использования металлических компенсаторов для труб, учитывающих возрастающие нагрузки от усадки. Дело это хлопотное, дорогое, мало освоенное.

Опасные свойства древесины в строительстве

С точки зрения электрической опасности деревянный дом обладает двумя потенциальными свойствами:

1. высокими горючими характеристиками древесины;
2. изменением габаритов, подвижности общей конструкции из-за постепенного усыхания, потери влажности.

Оба этих фактора следует обязательно учитывать при строительстве и эксплуатации здания.

Способность к возгоранию

Пожароопасность дерева частично снижает пропитка специальными сортами растворов особых веществ — антипиренов на основе сернокислых или азотнокислых аммонийных солей, которые при повышении температуры плавятся, покрывая своим слоем древесину и дополнительно создавая газовыделение, блокирующее горение.

Такая пропитка не изменяет структуру, красивый внешний вид текстуры волокон, их механические свойства. Но ее назначение — всего лишь ограничить на непродолжительный срок начальное возгорание поверхностного слоя от воздействия открытого огня.

При возникновении короткого замыкания с отказом автоматического выключателя и образованием электрической дуги или другого способа поджога, особенно связанного с возгоранием нефтепродуктов, пропитка антипиренами не поможет. Она создана для того, чтобы обеспечить небольшую задержку времени для начала массового распространения огня по всей конструкции дома, дать возможность жильцам выскочить из начавшегося пожара и сохранить свою жизнь.

Этот вывод легко сделать, если посмотреть видеоролик Владимира Строй об испытании противопожарной пропитки.

Экспериментальная оценка работоспособности такого метода специалистами пожарной инспекции полностью подтвердила ее назначение.

Это значит, что рассчитывать на защиту древесины от огня подобным образом совсем не стоит, а надо применять другие, более эффективные меры безопасности при монтаже электропроводки.

Усадка в деревянном доме

Естественное сокодвижение является необходимым условием роста любого дерева. За счет этого в его составе всегда существует влажность, которая в строительных конструкциях, расположенных на воздухе, постепенно уменьшается. При этом происходит незначительное изменение габаритов.

Стены домов набирают последовательным расположением бревен. Когда каждое из них хоть немного усыхает, то происходит общее снижение высоты стены. Этот процесс называют усадкой.

При возведении здания строители учитывают ее проявление, применяют различные технические решения, позволяющие предотвратить усадку трехметровой стены до 20 см высоты. Для этого выполняют специальные конструкции защит на оконные и дверные проемы, а также для крепления крыши.

Они выполняются разными способами.

При монтаже скрытой электропроводки следует учитывать усадку и прокладывать кабели таким образом, чтобы постепенно изменяющаяся геометрия здания не причинила вреда их механическому состоянию: исключить обрывы и передавливания.

В чем особенности

Особенности выполнения монтажа скрытой электропроводки в деревянном доме обусловлены повышенной горючестью строительного материала. Это следует иметь в виду при прокладке проводов своими руками. Требования ПУЭ не зря предусматривают для этих целей только сплошные металлические трубы – стальные или медные. Использование всевозможных гофрированных металлических рукавов или аналогичных гофров из поливинилхлорида (ПВХ) не обеспечивают требуемой защиты от возгорания и не соответствуют положениям ПУЭ. Попробуем разобраться, почему так происходит.

Деревянные дома обычно находятся в сельской местности, вне городской черты. А это подразумевает наличие множества всевозможных грызунов, включая мышей, крыс и тому подобного. И если в теплое время года они преимущественно обитают в природных условиях, где им достаточно корма, то в зимнее время дело обстоит иначе. Зимой грызуны ищут, где теплее и есть чем поживиться.

Поэтому к домашним мышам может присоединиться большое количество их полевых сородичей. А для зубов грызунов защитная оболочка ПВХ гофров не является препятствием. Они ее сгрызают без труда, добираясь, таким образом, до электропроводки, изоляция которой тоже представляет для них лакомство. В результате может возникнуть короткое замыкание и пожар. Для пожара в деревянном доме достаточно одной искры, чтобы загорелась древесная пыль, которая всегда присутствует внутри деревянных конструкций.

Не является выходом по требованиям ПУЭ использование для монтажа электропроводки гофрированного металлического рукава, что так соблазнительно ввиду его низкой стоимости по сравнению с толстостенными трубами. Учтите это при производстве работ своими руками. При возникновении короткого замыкания тонкая стенка металлического гофрированного рукава может прогореть за пару секунд. Такая ситуация опять же приведет к возгоранию древесины и пожару.

Еще одним требованием ПУЭ, кроме прокладки электропроводки в металлических трубах, которое нельзя игнорировать при выполнении работ своими руками, является обязательное заземление этих труб. При возникновении в проводке короткого замыкания эта мера предотвратит поражение электрическим током. Поэтому все металлические трубы, используемые для монтажа электропроводки, должны иметь между собой электрический контакт.

Еще одной особенностью является необходимость обеспечить герметичность металлических труб для электропроводки. С этой целью стыковку стальных труб между собой необходимо выполнять с помощью сварных или резьбовых соединений, а медных труб — посредством пайки. Монтажные коробки и подрозетники должны быть металлическими и иметь герметичный контакт с подходящими к ним трубами. Выходящий из труб провод изолируется герметиком для избежания попадания в трубы воздуха

Это является еще одной мерой предосторожности от возникновения пожара. При случайном коротком замыкании и возгорании оплетки отсутствие циркуляции воздуха в трубах приведет к быстрому выгоранию кислорода и прекращению пожара

Правила монтажа открытой электропроводки: краткие сведения о 3 технических приемах с поясняющими картинками

Обеспечение воздушного зазора

В старых домах электрические магистрали отделялись от древесины воздушным пространством за счет установки проводов на фарфоровые ролики. Коммутационные точки (розетки и выключатели) монтировали на подрозетники, исключающие горение.

Гибкие провода вручную скручивали и фиксировали на керамических изоляторах, закрепленных на строительных элементах.

Такой прием монтажа позволял визуально наблюдать техническое состояние проводов и безопасную работу выключателей, розеток. Повреждение проводки в любом месте было хорошо заметно.

Это же правило безопасности полностью сохранилось в современной ретро проводке, которую монтируют как элитную в респектабельных домах, подчеркивая свою любовь к старине.

Этот способ монтажа требует довольно солидного бюджета. Многим владельцам домов он просто не по карману. Такое оборудование дорогое. Многожильные провода выпускаются с защитой от воздействия света, нагрева и повышенной механической прочностью.

Выключатели и розетки обладают не только красивым дизайном, но и улучшенными коммутационными механизмами.

Монтаж на скобах

При этом способе электрический кабель отделяется от древесины узкой полоской металлической жести, выступающей за кабельную изоляцию, и крепится такими же скобами.

Сечение жил должно быть до 6 мм кв, а все они размещены внутри одной кабельной оболочки.

Монтаж на скобах ухудшает интерьер комнаты. Он больше подходит для производственных помещений.

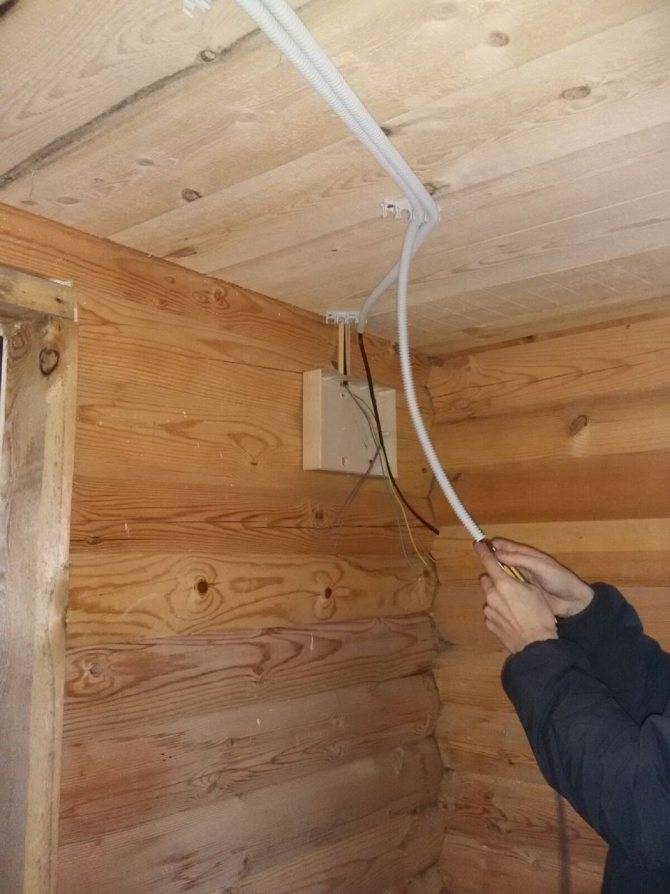

Проводка в электротехнических плинтусах или кабель каналах

Безопасность методики монтажа основана на использовании пластиковых коробов различного дизайна, не поддерживающих горение. Их вначале крепят на стены, а затем внутрь укладывается проводка и защелкиваются крышки.

Большим преимуществом этого способа является возможность удобной модернизации схемы за счет простого добавления кабеля без применения сложных технологий.

Продажа предоставляет большой ассортимент электротехнических плинтусов и кабель-каналов с различными аксессуарами.

При любом способе открытой проводки возникает необходимость прокладки кабеля через стеновые или другие строительные конструкции. ПУЭ требует изолировать его от древесины металлическими трубами.

Преимущества скрытой проводки в доме из бревна

Скрытая проводка отличается рядом преимуществ.

1. В первую очередь, стены, и перекрытия имеют красивый вид, без нависания проводов. Электрические приспособления не портят дизайн помещений.
2. Выключатели, и розетки располагаются в стене с заглублением, и не мешают, при установке мебели или декоративных предметов.
3. Скрытый вид проводки позволяет оформить помещение обоями.
4. Если все действия будут выполнены правильно, то увеличивается пожарная безопасность.
5. Такая проводка позволяет легко заменить старый кабель на новый провод путем извлечения его из трубы.
6. Когда провода спрятаны, они не подвергаются механическому воздействию или повреждениям.
7. Такой вид не требует постоянной уборки, так как на открытые провода садиться пыль, и образуется паутина.

5 Скрытая и открытая разводки – особенности

Снаружи кабель, как было отмечено ранее, монтируется в металлические трубы, которые зарывают в землю, либо по воздуху. Первый способ более дорогой, но зато по-настоящему надежный.

Перед внутренней разводкой в доме намечают точки установки распределительного щита и коробок, выключателей, розеток, осветительных приборов. РЩ фиксируется на выбранном месте. Затем производятся такие действия:

• В корпус распредщитка монтируется счетчик электроэнергии.
• На DIN-рейку ставится ВА, к которому подключают нейтраль и фазу.
• Вход вводного автомата соединяется с клеммами прибора учета.
• На рейке устанавливаются выключатели и реле напряжения для УЗО и отдельных групп питания.
• Все зажимы электрооборудования соединяются проводом с одной жилой.

Приступают непосредственно к разводке – скрытой либо открытой. Первую обустраивают в случаях, когда отделку стен в жилище планируется сделать максимально привлекательной и эстетичной. Она идеальна для только что построенных или капитально отремонтированных домов из бруса, оцилиндрованных бревен.

Скрытая проводка предполагает размещение кабелей в специальных пластиковых негорючих либо металлических (алюминиевых, стальных, медных) коробах. Последние укладываются между облицовкой вертикальной поверхности и ее основанием.

Электропроводка открытого типа монтируется в давно эксплуатируемых домах и при создании ретроинтерьеров в новых зданиях. Она делается при помощи:

• Роликов из керамики, выполняющих функцию изоляторов. Этот способ оптимален для жилищ со стенами из деревянных бревен.
• Пластиковых каналов для кабеля, фиксируемых на вертикальных основаниях. Такие монтажные приспособления выпускаются в разных цветах, что дает возможность подобрать их под любой вариант обшивки.
• Скоб из ПВХ. Эта методика применяется в домах редко из-за своей непривлекательности. Она больше подходит для проводки в технических, хозяйственных и подсобных помещениях.
• Гофротруб, заполняемых кабелями максимум на 40%.
• Особых плинтусов, оснащенных желобом. В последнем имеются спецфиксаторы для провода.

Важно! Проходы сквозь стены из одного помещения в другое желательно обустраивать огнестойкими металлическими гильзами. И уже через них протягивать кабели. В этом случае вероятность возникновения пожара из-за неисправной проводки существенно снижается

В этом случае вероятность возникновения пожара из-за неисправной проводки существенно снижается.

Разводка электропроводки в деревянном доме

Разводка электропроводки скрытым способом

Проложить электропроводку в деревянном доме своими руками можно открытым и скрытым способом. Скрытый способ, который практически повсеместно применяется в кирпичных и бетонных домах, в случае с деревянными домами не так востребован.
Ведь реализовать его здесь несколько труднее, а главное, цена вопроса значительно выше. В расположенном ниже списке вы сможете увидеть варианты прокладки электропроводки скрытым способом согласно правил ПУЭ, с соблюдением условий пожарной безопасности.Итак:

• Если мы используем обычный провод в оболочке из сгораемого материала (не огнестойкая гофра), то его необходимо уложить на подкладку из несгораемых материалов. В дальнейшем провод должен быть заштукатурен сплошным слоем толщиной не менее 1 см.
• Если вы используете обычный провод в оболочке из трудносгораемого       материала (огнестойкая гофра),       то вам будет достаточно подложить под провод несгораемый материал по всей длине.
• Если вы используете провод в оболочке из несгораемого материала (металлическая гофра), то вы можете укладывать провод непосредственно на элементы конструкции.
• В коробах из несгораемых материалов (стальных коробах) непосредственно на элементы конструкции можно применять даже провода без дополнительной защиты.
• В случае использования коробов из трудносгораемых материалов (пластиковые короба) можно применять любые провода, но под коробом должна быть прокладка из несгораемого материала, а сам короб в дальнейшем должен быть заштукатурен слоем толщиной не менее 1 см.

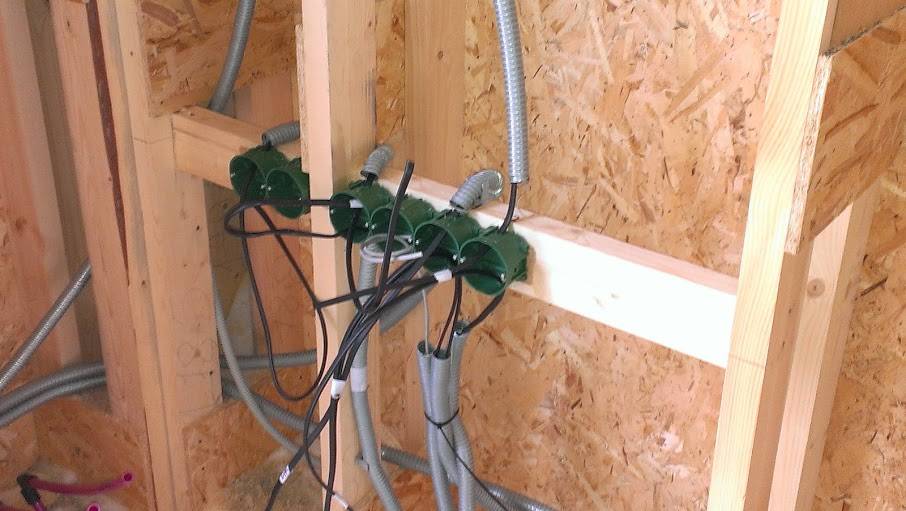

На фото приведен пример укладки проводки в металлическом бронешланге

Отдельно отметим, что подкладка из несгораемых материалов должна выступать за пределы короба или другой оболочки не менее чем на 1 см с обеих сторон. А оштукатуривание предполагает наличие слоя несгораемого слоя со всех сторон провода толщиной не менее 1 см.

Разводка электропроводки открытым способом

Так как правильно проложить проводку в деревянном доме? -проще открытым способом, этот способ применяется несколько чаще. Во-первых, реализовать его значительно проще технически, а во-вторых, вам потребуется значительно меньше расходных материалов.К недостаткам же можно отнести только не достаточно привлекательный внешний вид такой проводки. Но при взвешенном подходе и применении дизайнерских решений можно весьма успешно скрыть все инженерные коммуникации.Ниже приведены разрешенные ПУЭ методы , как правильно провести электропроводку в деревянном доме открытым способом:

• Незащищенные провода либо провода в сгораемой оболочке должны быть расположены на специальных роликах или изоляторах из несгораемого материала. Кроме того по всей длине прохождения провода должна быть выполнена подкладка из несгораемого материала.
• Провода и кабели в несгораемой или трудносгораемой оболочке можно укладывать непосредственно на элементы конструкции.
• При прокладке в трубах либо несгораемых коробах можно использовать провод без дополнительной оболочки.

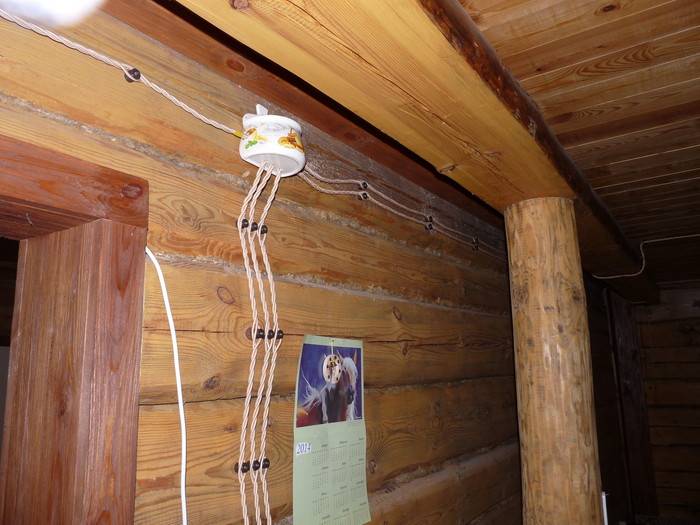

Винтажная проводка

Ретро или так называемая винтажная проводка в деревянном доме в последнее время набирает все большую популярность. Но как мы видим из приведенного выше списка она не отвечает требованиям пожарной безопасности.
В связи с этим сейчас используют декоративную проводку, которую выпускают многие компании как у нас в стране, так и за рубежом. Ее монтаж достаточно прост и с электропитанием не имеет ничего общего. Поэтому рассматривать его детально в этой статье мы не будем.

Разводка наружной электропроводки

Внешняя проводка в деревянном доме так же должна соответствовать определенным нормам и правилам. Прежде всего, это расстояние от земли до провода. Оно должно быть не меньше 2,75 метров.
Если данный провод не является вводом питания какой-то постройки, то он не должен приближаться к ее стене на расстояние менее 50 см. Кроме того к балконам и окнам провод не должен приближаться ближе чем на 1,5 метра.

Ввод электропитания в дом

Перед тем как провести проводку в деревянном доме наружного типа с использованием металлической оболочки, вы должны предусмотреть отсутствие возможности попадания и скопления влаги в ней.
Для этого применяется специальное уплотнение. А вот прокладка проводки с использованием металлической оболочки в земле вообще недопустима.

Скрытая проводка

Нормами ПУЭ-6 предусмотрено, что скрытая проводка в деревянном доме может быть проложена непосредственно внутри конструктивных элементов здания (стена, пол, перекрытия, фундамент), в перекрытиях деревянного пола, а также под съемным брусом. Скрытая электропроводка в доме может быть выполнена в нескольких способах – помещение кабеля в гибкие защитные рукава, трубы, коробы, в полых строительных конструкциях или замкнутых каналах. Также укладывание проводки может быть выполнено в штробленой борозде, которую замазывают специальной штукатуркой, или создание «монолита» в различных строительных конструкциях при их изготовлении на заводе. Начинать монтаж скрытой проводки в деревянном здании рекомендуется с использованием для защиты помещения металлических рукавов или труб. Придерживаясь таких правил, можно избежать последствий искрения проводки, перегревания кабелей от излишней нагрузки в сети.

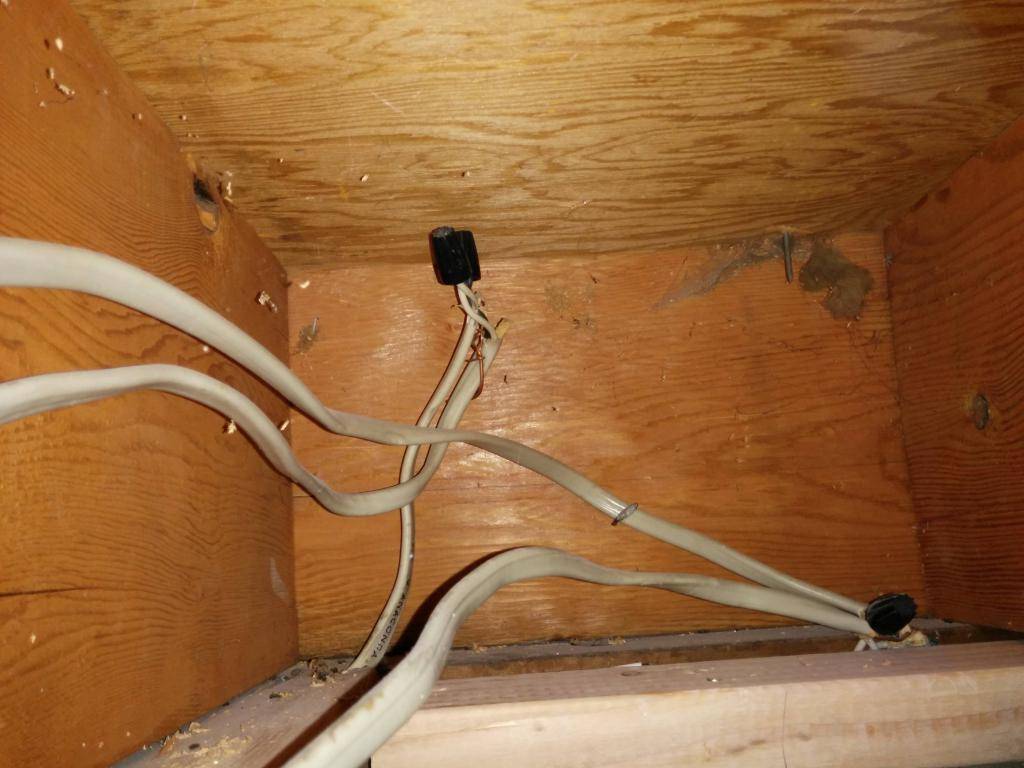

Обычно скрытая проводка прокладывается за деревянным брусом стен или пола. Необходимо, чтобы защитные элементы были минимально уязвимы для коррозии. Для этого нужно предварительно прокрашивать конструкции устойчивой краской, чтобы снизить вероятность ржавления и увеличить срок эксплуатации, или использовать трубы из специального материала – нержавейка (дорогая и надежная), оцинковка.

После того как трубы и рукава били подрезаны по необходимой длине на их концах остаются острые железные заусеницы и кромки, чего нельзя допускать при укладывании кабеля. Так как эти кромки могут повредить оплетку шнура их нужно зачистить точильным камнем или напильником. Можно использовать специально предназначенные пластиковые заглушки.

Если электропроводка в доме будет делаться под деревянным полом, тогда нужно поднять несколько брусков для более удобного укладывания рукава или трубы. В местах выхода проводки для подключения фурнитуры нужно сделать сверление в брусе. Провода, выходящие из основной линии можно поместить в медную трубку и утопить в стену. Медь достаточно гибкая, устойчива к коррозии и хорошо подходит для того, чтобы продолжить дальнейшие монтажные работы, однако этот материал достаточно дорогой. Если электрические кабеля будут утапливаться в стену, тогда для этого необходимо использовать дрель и перфоратор. В данном случае брус не убирается, а в нем высверливается продольная ложбина, куда в будущем будет укладываться провод.

По ГОСТ и ПУЭ существует стандарт для проведения электролинии в помещениях с перепадами температур. Если в деревянном доме не будет поддерживаться стабильная температура, соответствующая сезону, тогда трубы с кабелем нужно размещать под небольшим уклоном. Это связано с тем, что в таких домах может скапливаться конденсат, чего нельзя допустить. Небольшой уклон позволит накопившемуся конденсату постепенно стекать в нижнюю часть трубы и постепенно испаряться. Так как в деревянных домах нет смысла использовать штукатурку, то проводка размещается обычно пол деревянным брусом пола или между перегородками стен, где есть углубления.
