Изолирующие колпачки СИЗ для скрутки электропроводки

Использование колпачков СИЗ для соединения проводов

Здравствуйте, дорогие друзья!

И снова о скрутке.

Как сделать так, чтобы скрутка прослужила долго и не теряла своих изначальных свойств? Для этого усиливаем скрутку. Как усилить скрутку пайкой можно прочитать в статье “Делаем скрутку проводов в коробке правильно“.

Рассмотрим как усилить скрутку с помощью колпачков СИЗ (соединительных изолирующих зажимов) и вообще что это такое.

СИЗ – это колпачок, который состоит из самого колпачка, который изготовлен из специального негорючего пластика и конусной пружины, вставленной внутрь колпачка. К тому же пластик выдерживает напряжение до 600 вольт.

Стальная пружина, вставленная внутрь колпачка, обработана специальным электрохимическим составом для лучшего контакта с соединяемым материалом.

Как применять колпачки СИЗ?

Нужно скрутить два проводника из жесткого одножильного провода или несколько проводов из гибкого многожильного. Подготавливаем провода – очищаем от изоляции, соединяем их вместе предварительно немного скрутив, вставляем концы в колпачок и вращаем колпачок по часовой стрелке, пока не получится хорошая плотная скрутка.

Если же имеется нескольких жестких одножильных проводов, то нужно предварительно сделать из них скрутку с помощь. пассатижей, обкусить неравномерные концы, а затем уже накрутить на скрутку колпачок. Естественно, колпачок должен быть подобран по размеру.

Закручивать колпачок нужно с усилием, чтобы витки пружины сдавили скрутку должным образом.

Снимать изоляцию с проводов нужно так, чтобы оголенная часть проводника не выходила за колпачок и изоляция заходила внутрь колпачка как можно дальше.

Но. Здесь есть одно но. Всё зависит от количества проводов и их сечения! Чем больше проводов и их сечение-тем длиннее должна быть скрутка. По одной простой причине. Если вы очистите провода на 1,5-2 см, то вы не сможете сделать качественную скрутку.

Какой же выход? Очищаете провода на 4-5 см, делаете скрутку, накручиваете колпачок, а оставшуюся оголенную часть скрутки заматываете изоляционной лентой.

Рассмотрим как усилить скрутку с помощью колпачков СИЗ . В нашем случае плюс изолента. Это конечно же нельзя назвать чисто скруткой СИЗом, но колпачок уже не дает скрутке прослабляться.

Ещё раз обращу ваше внимание на правильный подбор размера колпачка

А теперь рассмотрим как подобрать колпачок правильно.

Вы сделали скрутку. Она может состоять как из двух, так и из пяти проводов. Да и сечение у проводов может быть разное. А следовательно и общее сечение скрутки может быть разное.

Поэтому нужно использовать колпачки разных размеров. Это указывается на соединителе цифрами от одного до пяти. Чем больше номер – тем больше колпачок.

СИЗ-1, СИЗ-2, СИЗ-3 и так далее.

СИЗ – соединительный изолирующий зажим 1, 2, 3 – размер колпачка, чем больше цифра, тем больше размер.

Можно определять размер СИЗ и по цветовой маркировке.

Есть колпачки которые имеют выступы на корпусе. Это удобно, когда крутишь колпачок. Но эти колпачки занимают больше места в распредкоробке. Поэтому какие колпачки применять исходите из размера распредкоробки и наличия свободного места в ней.

Основное преимущество СИЗов – это простота монтажа.

Но есть и другие

-это обеспечение электроизоляции, противопожарной безопасности т.к. выполнены они из негорючего пластика и механическая изоляция проводников. Ну и ещё доступная цена.

К недостаткам можно отнести то, что нельзя соединят неоднородные металлы такие как алюминий и медь. Ещё один недостаток в том, что СИЗы имеют определенный объем и занимают дополнительное место в распределительной коробке.

Ну и в конце статьи подведем итог:

Собирать коробку с помощью колпачков СИЗ это быстро, удобно и довольно надежно.СИЗы можно использовать при монтаже проводов не более 2,5 мм.кв., а также для подключения люстр, светильников, бра и других осветительных приборов.

Преимущества и недостатки

Такой соединитель удобен и практичен, поэтому имеет следующие преимущества:

  1. Доступная цена.
  2. Вероятность самовозгорания электрической проводки отсутствует. Это объясняется тем, что для изготовления СИЗ применяется негорючий материал и там, где была произведена скрутка самовозгорание невозможно.
  3. Быстрая и простая установка изделия.

Но СИЗы обладают и некоторыми недостатками:

  • нет возможности соединять алюминий и медь;
  • недостаточно сильная фиксация и изоляция.

Подведя итог и взвесив все за и против, хотелось бы отметить, что использовать соединительные изолирующие зажимы СИЗ рационально при соединении токоведущих жил в распределительной коробке, а также при подключении светильников (например, люстры на потолке). Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, как пользоваться колпачками СИЗ и какие размеры соединителей существуют. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

Конструкция, маркировка

Соединение выполняется одеванием подходящей марки СИЗ на скрутку зачищенных жил с сильным закручиванием до упора. Колпачки для скрутки проводов представляют собой незамысловатую конструкцию:

  • Пластиковая гильза, в форме усеченного конуса с ребристой поверхностью, изготавливается из прочного негорючего пластика. Являясь хорошим диэлектриком, он обеспечивает качественную электрическую изоляцию. С наружной стороны корпуса могут быть выполнены выступы. Это облегчает захват при накручивании зажима на проводники;
  • В отверстии корпуса расположена коническая стальная пружина или металлическая вставка с резьбой. Пружинистая сталь с анодированным покрытием, которое обеспечивает хорошую электрическую проводимость. При накручивании на стык витки сильно сжимают зачищенные концы жил между собой. Это обеспечивает плотный контакт поверхностей проводников, продублированный касанием металла витков пружины.

Единая стандартизированная система кодирования параметров СИЗ отсутствует. Маркировка продукции, изготовленной одним из отечественных производителей, указывает типоразмер соединителя. Каждый размер зажима предназначен для размещения разных суммарных сечений жил, различаются габаритами и цветом корпуса. Техническая документация раскодирует типоразмер, показывая минимальную и максимальную сумму сечений жил соединяемых проводов, габаритные размеры, предельное рабочее напряжение сети.


Зажимы другого завода могут быть промаркированы иначе. Поэтому при покупке нужно уточнить у продавца параметры товара на основании заводской документации. Нужно отметить, что при различных марках, геометрические размеры зажимов, предназначенных для соединения одинаковых сечений, совпадают.

Преимущества и недостатки

Самым главным преимуществом СИЗ колпачка для электрика является простота и быстрота монтажных работ. При этом не требуется никаких дополнительных инструментов и приспособлений.

Колпачок выполняет не только изоляционные функции, но и защищает соединение от механических повреждений.

Не нужны другие изоляционные материалы. Если монтаж выполнен правильно и оголённый участок провода не выходит за корпус колпачка, то изолирующую функцию соединительного узла выполняет сам зажим.

Соединение получается компактное, удобное в эксплуатации. К тому же оно считается разъёмным, то есть при необходимости можно открутить колпачок обратно, вытянуть из него провода и перезаделать соединение.

Как и любой другой вид соединения проводов, наряду с достоинствами колпачки СИЗ обладают и рядом недостатков:

  1. Если неправильно будет подобран типоразмер колпачка, то после монтажных работ, во время эксплуатации, он может просто слететь.
  2. Нельзя использовать СИЗ для уличной электропроводки.
  3. С помощью колпачков СИЗ можно коммутировать только медный провод или кабель. Очень редко встречаются специальные зажимы для алюминиевых проводников, их основное отличие в том, что корпус внутри заполняется антиоксидной пастой.

Полезные советы

  • Точный подбор колпачка под площадь скрутки – это гарантия, что он никогда не слетит, и не окажется бесполезным.
  • Нельзя колпачком скручивать медный и алюминиевый провод. Для этого существуют другие приспособления: клеммники, специальные переходники с пластинами из металла.
  • Цветовое оформление ничем не оговаривается, даже в ПУЭ этого нет. Но для удобства обслуживания цветовое разнообразие пригодится. К примеру, коричневого цвета колпачки СИЗ можно надевать на фазные провода, голубые на нулевой контур, желтые или зеленные на заземление.
  • Не стоит снимать изолирующую оболочку с проводов большой длины. Надо соразмерить длину с длиною внутренней полости СИЗ.
  • При навертывании колпачка на скрутку надо прилагать небольшое усилие. Это создаст плотность контакта.
  • Опытные электрики после установки СИЗ на соединение стараются проверить изоляцию. Они подают нагрузку на контур и в течение получаса проверяют температуру устройства. Если температура нормальная, значит, никаких проблем нет, если повышается, то надо искать причины.

Отличие от коллективных

В зависимости от условий возникновения нештатной ситуации, аварии на производстве или проведении опасных работ с электричеством различают два основных вида защиты при работе в электроустановках – это индивидуальные  и коллективные средства.

Индивидуальные средства защиты направлены на обеспечение безопасности отдельного работника при воздействии опасного высокого напряжения и электрического тока.

Коллективные меры направлены на защиту группы сотрудников при осуществлении коллективной работы в опасных условиях поражения электрическим током.

Коллективные средства предназначены для нивелирования воздействия опасного тока по площадям при работе с крупными электроустановками группой сотрудников.

К таким инструментам и предметам относятся ограждения, переносные ограждения, предметы зануления, информационные средства, предупреждающие об опасности и проводимых работах.

Такие коллективные средства служат для безопасности не только самих рабочих, осуществляющих работы с электроустановками, но и иного персонала, предупреждая об опасности.

Индивидуальные средства защиты позволяют и обеспечивают надежную защиту при работах с высоким напряжением и опасными токами. Такие средства служат для защиты отдельного работника от негативного воздействия поражающих свойств электричества.

Учитывая специфику работы организации и установленное оборудование, а вместе с ним и опасность воздействия такие средства различаются в зависимости от напряжения, которое могут выдержать.

Также такие предметы могут, как нести именно защитные функции, так и осуществлять контроль и мониторинг напряжения.

Невыполнение данных предписаний ведет к получению вреда здоровью, несчастному случаю, травмам или смерти, а также выходу оборудования из строя.

При этом в отношении организации и должностных лиц будет осуществлена проверка нарушений и недочетов и, соответственно, привлечение к ответственности вплоть до уголовной.

Наличие таких средств обязательно на предприятиях, осуществляющих трудовую деятельность на промышленном оборудовании, при проведении профилактических или ремонтных работах с электросетями, а также в случаях возникновения нештатных или чрезвычайных ситуаций.

Перечень СИЗ от поражения электрическим током

К индивидуальным предметам, которые защищают работника во время осуществления электрических работ в электроустановках, относятся:

  • Резиновые изделия по защите. Так как резина не является проводником электричества именно предметы и инструменты, покрытые данным материалом, считаются самыми безопасными. Перчатки, боты или галоши могут обеспечить высокий уровень защиты при работах с установками напряжением как до 1000 вольт, так и более (в зависимости от толщины материала и соответствии стандартам ГОСТ).
  • Штанги для изоляции напряжения используются именно при ремонте и профилактике оборудования для устранения утечек напряжения.
  • Клещи и защитные щитки используются при осуществлении ремонтных работ. Данные клещи способны выдерживать в зависимости от вида напряжение как до, так и более 1000 вольт. При помощи данного инструмента осуществляется ремонт электрических элементов, которые могут или находятся под напряжением.
  • Диэлектрические перчатки – являются первичным средством защиты от поражения током, так как чаще всего именно через руки происходит негативное воздействие и нанесение вреда здоровью. Такие перчатки также различаются по классам в зависимости от степени удержания напряжения.
  • Указатели напряжения – выступают предметами мониторинга и измерения поражающих свойств тока на конкретном участке электроприбора. Такие средства должны быть в комплекте работника в обязательном порядке для осуществления качественного ремонта.

Список СИЗ для работы электрика и электромонтера

Во время осуществления профилактики или ремонтных работ в электроустановках электрик или электромонтер может быть защищен посредством использования различных средств индивидуальной защиты:

  • щитки и очки используются для защиты от воздействия искры и иных негативных эффектов электрического тока;
  • диэлектрические перчатки;
  • резиновые галоши, боты, коврики, ограждения;
  • защитные очки и щитки от искр и возгорания;
  • противогазы при опасности задымления;
  • указатели напряжения и иное оборудование для мониторинга.

Только комплексное применение данных предметов в совокупности позволит обеспечить приемлемый уровень защиты сотрудника.

Виды СИЗ для электриков и их применение

Чтобы обеспечить безопасность работ с электрическим током, каждый электрик или технический инженер на предприятии должен получить индивидуальные средства защиты и получить инструкцию по их применению.

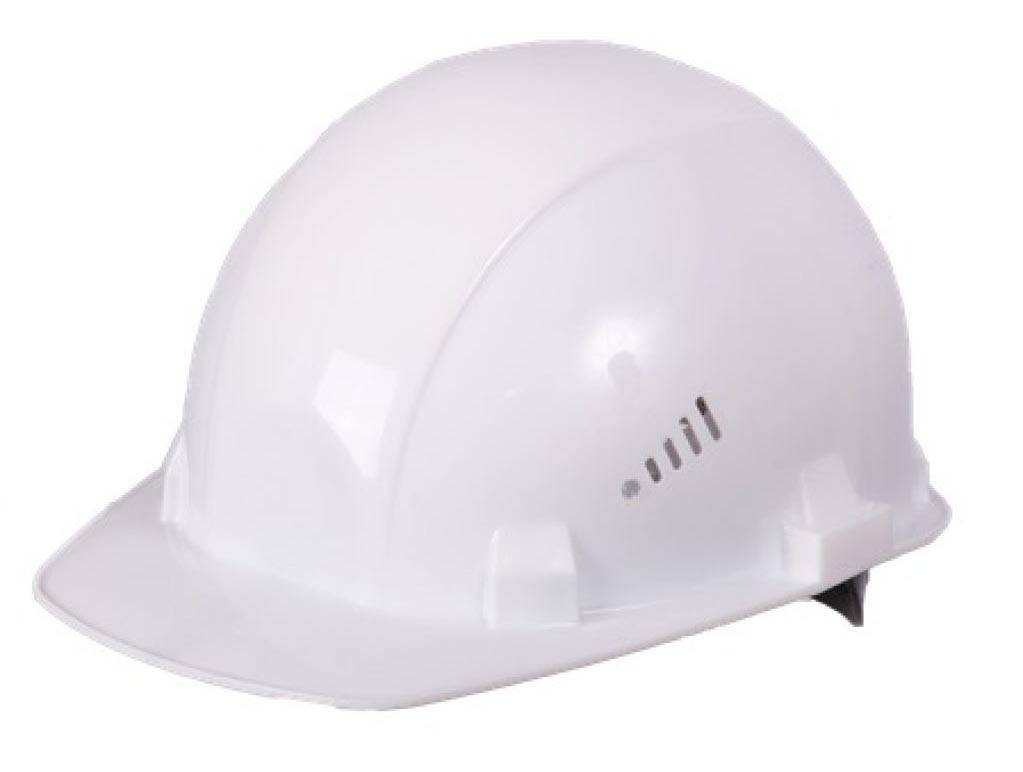

Обязательный элемент экипировки на многих заводах — диэлектрическая каска. Она защитит голову от механических повреждений или удара током. Каска оснащена специальной изоляцией, защищающей от высокого напряжения.

В боковых частях устанавливают специальные отверстия для вентиляции, которые в случае необходимости можно закрыть щитками. На голове каска фиксируется регулировочными ремнями и налобной лентой.

Защитные очки

Очки — обязательный элемент СИЗ электромонтера. Их изготавливают целиком из пластика, поскольку металлические детали недопустимы по нормам. На душках установлены фиксаторы, предотвращающие падение очков. Это особенно актуально, если электрик работает на большой высоте.

Обратите внимание! Линзы изготавливают из прозрачного оргстекла повышенной прочности. Очки плотно прилегают к голове, а потому глаза будут полностью защищены от попадания различных мелких предметов

Рабочий костюм

СИЗ электрика изготавливают из плотного материала. Перед выпуском в производство специалисты проводят тесты, чтобы убедиться, что рабочий костюм может защитить человека от электрической дуги.

Электриков должны оснащать зимним и летним комплектом рабочей одежды. На куртках обязательно должны быть несколько карманов, куда можно поместить мелкие инструменты: отвертки, плоскогубцы и т. д.

Респиратор

Служит для защиты органов дыхания от попадания пыли или газов. В респираторы устанавливают различную степень фильтрации в зависимости от конкретной модели.

Согласно нормам, респираторы должны полностью прилегать к лицу, а потому нужно искать модель, которая наиболее подходит под конкретный размер головы.

Противогаз

Ещё один обязательный элемент экипировки, которым должен быть обеспечен каждый электрик на промышленном предприятии.

Противогаз понадобится, если на производстве произойдет аварийная ситуация с выбросом вредного для организма вещества. Благодаря специальным фильтрующим элементам органы дыхания человека будут защищены.

Важно! Противогаз регулярно нужно сдавать на поверку и не забывать менять фильтры по истечению срока годности

Рукавицы и диэлектрические перчатки

Рукавицы нужно использовать, если предстоит грубая или тяжёлая работа руками, они защищают кожу от порезов. Если предстоит работа в зимний период, то электрикам должны выдать перчатки, утепление изнутри мехом.

Диэлектрические перчатки защищают человека от поражения электрическим током. Изделия изготавливают из резины, они могут иметь различную форму:

По способу изготовления их разделяют на бесшовные и шовные. Диэлектрические перчатки оснащают маркировкой (расшифровку можно найти в инструкции), где есть информация о том, с каким напряжением в них можно работать.

Диэлектрические галоши

Помимо голошей, работнику обязательно должны выдавать обувь один раз в год. В ней не должно быть металлической фурнитуры. Ботинки изготавливают из натуральной кожи, поскольку она не воспламеняется.

К сведению! Галоши обувают, чтобы защититься от шагового напряжения.

Несколько полезных советов

  • Если колпачки СИЗ подобраны правильно в соответствии с площадью скрутки, это гарантирует, что он не спадёт.
  • Опытные электрики советуют, после того, как на соединительный электрический узел установлен колпачок, сразу же проверить его изоляцию. В цепь подаётся максимальная нагрузка минимум на 30 минут, после чего проверяется температура изолирующего элемента. Если колпачок не нагревается, значит, всё смонтировано правильно и нормально работает. В случае, когда обнаружен нагрев, надо разбираться и искать причины.
  • Нельзя изолировать зажимами СИЗ контакт из медных и алюминиевых проводов. Для этой цели имеются другие приспособления – самозажимные клеммники, клеммные колодки, специальные переходники с металлическими пластинами.
  • Когда будете накручивать колпачок СИЗ на скрутку, прикладывайте небольшое усилие. Немного поддавливайте для создания плотности контакта. Но и не переусердствуйте, чтобы не поломать обжимную пружину.
  • Цветовое исполнение колпачков нигде не оговаривается и не классифицируется, поэтому разноцветные СИЗ применяют исключительно для удобства электрика в обслуживании мест соединения. Например, коричневым колпачком обозначают скрутку фазных жил, синим – нулевых, а зелёным или жёлтым проводников заземления.
  • Не срезайте изолирующие оболочки с жил проводников на большую длину. Обязательно сопоставьте её с внутренней длиной колпачка.

О преимуществах и недостатках СИЗов от различных производителей подробно рассказано в этом видео:

Всё, что касается зажимов СИЗ, мы вам рассказали. Далее ваше дело – воспользоваться ими либо выбрать другие способы соединения проводников. Немало найдётся ситуаций, когда их применение удобно и выгодно. К тому же стоят такие зажимы недорого. Единственное что, хотелось бы посоветовать – выбирайте проверенного производителя. На рынке электротоваров существует много дешёвых вариантов китайского производства, у которых материал корпуса не обладает нужными свойствами, что может привести к возникновению пожара.

{SOURCE}

Преимущества и недостатки

Такой соединитель удобен и практичен, поэтому имеет следующие преимущества:

  1. Доступная цена.
  2. Вероятность самовозгорания электрической проводки отсутствует. Это объясняется тем, что для изготовления СИЗ применяется негорючий материал и там, где была произведена скрутка самовозгорание невозможно.
  3. Быстрая и простая установка изделия.
  4. У колпачков существует огромный выбор цветовой гаммы. Поэтому если провод не обозначается по цвету, то промаркировать его можно с помощью такого колпачка. Например, пометить стандартными цветами фазу и ноль.

Но СИЗы обладают и некоторыми недостатками:

  • нет возможности соединять алюминий и медь;
  • недостаточно сильная фиксация и изоляция.

Подведя итог и взвесив все за и против, хотелось бы отметить, что использовать соединительные изолирующие зажимы СИЗ рационально при соединении токоведущих жил в распределительной коробке, а также при подключении светильников (например, люстры на потолке). Напоследок рекомендуем просмотреть полезное видео

Все соединения проводов необходимо правильно изолировать. От этого зависит, прежде всего, безопасность человека, надежность контакта, отсутствие утечек тока на землю и исключение короткого замыкания. В одной распределительной коробке укладываются несколько скруток (соединений) и нельзя допустить, чтобы между ними мог появиться контакт. Также изоляция соединений проводов защищает от появления следов окисления и коррозии на поверхности металлов. Существует несколько способов изоляции проводов, которые ниже мы разберем.

Как изолировать провода?

Это можно сделать с помощью:

  • термоусаживаемой трубки;
  • обычной ПВХ изоленты;
  • изолированных клемм.

1. Изоляция соединений проводов с помощью термоусаживаемой трубки.

Сегодня термоусаживаемую трубку можно купить в любом магазине радио- и электротоваров и в последнее время она становится очень популярной. Она выпускается разных диаметров, не токсична, не поддерживает горения, режим ее эксплуатации от -55 0 С до +105 0 С и рабочее напряжение до 1 кВ.

Здесь вам потребуется промышленный фен для усаживания трубки на жилы. Однако он стоит дорого и дома его себе многие не могут позволить. Поэтому выходят из этой ситуации с помощью зажигалки.

Во время соединения проводов часто приходится одевать термоусаживаемую трубку заранее. Помните это, иначе придется разбирать соединение.

Отрезаем трубку с запасом, чтобы свободные участки выступали с обоих сторон оголенной части провода минимум по одному сантиметру.

Одеваем термоусаживаемую трубку на скрутку. На фото видно, что она предназначена для применения в сети напряжение до 600 В и при температуре до 125 0 С.

С помощью фена или зажигалки усаживаем на место. Вот и все — это быстро, надежно и недорого.

2. Изоляция соединений проводов с помощью обычной изоленты ПВХ.

Изоляционная лента это пожалуй самый распространенный материал, который используется в изоляции скруток и других соединений . Она доступна и часто стоит недорого.

Стоит отметить, что для надежной изоляции проводов не подойдет любая изолента. Большинство продаваемой изоляционной ленты пригодно только для намотки на ручку лопаты или на клюшку, но не для электрики.

Если ваши скрутки находятся в распределительной коробке, которая будет заштукатурена, то потратьте лишние 100-200 рублей на качественную и надежную изоленту, например, 3M Scotch . Одного мотка вам должно хватить. Это позволит вам получить надежную изоляцию проводов и избежать разные ЧП.

Как я изолирую провода с помощью изоляционной ленты:

Начинаю мотать со штатной изоляции жил немного под углом так, чтобы намотка двигалась к концу скрутки…

Продолжаю мотать пока не выйду за пределы скрутки и не получится пустая трубочка длиной равной ширине изоляционной ленты…

Затем этот пустой участок скрученной изоленты сгибаю и укладываю вдоль скрутки в обратном направлении. Затем продолжаю мотать изоленту под углом, но уже в сторону штатной изоляции провода…

На завершающем этапе отрезаю лишнюю изоляционную ленту. Такой способ намотки служит долго и тут нет проблем появления оголенного самого кончика скрутки.

3. Изоляция соединений проводов с помощью изолированных клемм.

Этот вариант изоляции подразумевает собой применение разных соединительных клеммников, которые имеют диэлектрический корпус. Это винтовые зажимы ЗВИ, соединительные изолирующие зажимы СИЗ, универсальные самозажимные клеммы Ваго.

Если выполнять соединения проводов в распределительной коробке с помощью данных материалов, то тогда не придется место соединения дополнительно изолировать. Все перечисленные клеммы уже хорошо изолированы.

Выше мы разорались как и чем изолировать провода. А вы чем это делаете?

Улыбнемся:
