Как правильно монтировать трубы для слива канализации

Расчет элементов водостока

Перед приобретением труб следует составить схему отводной системы, обозначить необходимые элементы и их количество. В традиционной водосточной системе используются:

1. желоба – нужны в количестве, равном периметру крыши;
2. кронштейны — на каждые 10 метров карниза требуются 17 кронштейнов;
3. трубы — на каждые 10 метров желоба требуется одна сливная труба;
4. отводы — требуемое количество равно количеству сливных труб;
5. воронки — требуются в количестве, равном количеству сливных труб;
6. заглушки — требуемое количество зависит от схемы водостока;
7. углы — требуемое количество определяется конфигурацией крыши;
8. муфты — соединительные части для желобов, их нужно на 1 меньше, чем желобов;
9. колена — их число зависит от сложности схемы водостока.

Стандартная водосточная система

Подобрать нужное сечение труб достаточно просто — для этого следует учесть площадь кровельного ската. В строительной среде принято ориентироваться на такую расчетную шкалу:

• диаметр труб водостока на кровельный скат с площадью до 50 м² – 80 мм;
• на кровельный скат площадью до 125 м² идут трубы диаметром 90 мм;
• на кровельный скат площадью более 125 м² идут трубы диаметром 100 мм.

Воронки, раструбы и переходники подбираются под диаметр труб, использованных в качестве желобов.

Порядок сооружения канализации

Кратко рассмотрим основные этапы по сооружению канализационного трубопровода в условиях частного дома. Даже если вы не решитесь на выполнение работ своими силами, то сможете проконтролировать нанятых специалистов.

Этап #1 – монтаж дворовой сети

Создание канализационной системы начинается с этапа сооружения внешней (дворовой) сети. Если протяженность дворовой сети до существующего смотрового колодца более 12 метров, устраивается дополнительный смотровой колодец. При этом минимально допустимое расстояние от стены дома до смотрового колодца – 3 – 5 м.

Со способами устройства наружной части трубопровода и правилами прокладки канализационных труб в земле ознакомит следующая статья, прочитать которую мы очень советуем.

В прокладке наружных канализационных линий сейчас используют преимущественно полимерные трубы, привлекающие легким весом, превосходными эксплуатационными характеристиками и доступной ценой. При прокладке трассы выше уровня сезонного промерзания используются утеплители, защищающие линии от формирования ледяных пробок.

Нередко собственникам частных строений приходится сталкиваться с отсутствием централизованной сети канализации. В этом случае устраивается автономная система сбора и фильтрации стоков (септик). Однако принцип подводки «внешняя внутренняя сеть» остаётся тем же.

Один из простых и удобных решений для частных домовладений – герметичный септик. Правда его существенный недостаток кроется в немаленькой цене, поэтому оплатить его покупку решается далеко не каждый владелец дома

Этап #2 – сооружение узла ввода в дом

Далее требуется соорудить узел ввода непосредственно в конструкции частного дома (фундамент, стена подвала). Сооружение узла выполняется с учётом возможных деформаций, например, по причине просадки строения.

Узел ввода и наружный трубопровод надежно изолируются.

Схема устройства ввода (одна из возможных): 1 – мятая глина; 2 – раствор на основе цемента; 3 – смоленая прядь; 4 – гильза на основе стальной трубы

Этап #3 – монтаж стояков и отводов

На следующем этапе производится монтаж труб-стояков внутренней сети. Эти компоненты схемы рекомендуется собирать и в собранном виде предварительно ставить без крепления или с частичным креплением.

Полное крепление выполняется после окончательной сборки всей системы. Завершив монтаж труб-стояков, выстраивают горизонтальные отводные линии канализации с учётом требуемых уклонов.

Процесс выстраивания горизонтальных внутренних отводных линий предусматривает укладку раструбов и фасонных частей по направлению против движения потока стоков

Этап #4 – подключение сантехники

На завершающем этапе производится установка сантехнических приборов и подключение каждого прибора к соответствующему отводу через патрубок-сифон.

Желательно заранее предусмотреть отводы для подключения слива таких важных помощников, как стиральная машинка, посудомойка

Дополнительно стоит отметить: при условии высоты строения менее 10 метров, внутреннюю канализационную систему допускается выстраивать на основе безнапорных труб. При большей высоте применяются напорные трубы.

Основные этапы проведения работ

Монтажные работы проводятся поэтапно. Иногда очередность мероприятий меняется – многое зависит от готовности помещений и особенности планировки.

Но все же нужно стремиться к общепринятому порядку:

• Укладка выпуска – трубы, соединяющей внутреннюю и наружную системы. Она проходит сквозь стену, поэтому должна размещаться в гильзе – теплоизолированном предохранительном кожухе. Соединений и стыков на участке перехода через стену быть не должно.
• Монтаж стояка – вертикальной трубы, идущей через все этажи и перекрытия. Обычно устанавливают 1 стояк, но если длина внутренней магистрали превышает 10 м, то лучше установить 2-ой.
• Разводка труб – отводов, ведущих к сантехническому оборудованию. Диаметр трубы, ведущей от унитаза, самый большой – 100-110 мм, остальные по 50 мм.

И только после монтажа труб канализации производится подключение приборов с последующим тестированием системы.

Рекомендации по выполнению монтажных работ:

Металлические трубы и фитинги уже давно не используются. Чугун заменили легкими и практичными полимерами: ПВХ (серого цвета), ПП (светло-серого или белого цвета).

Пластиковые трубы имеют идеально гладкую внутреннюю поверхность, отличную стойкость к нагреванию и воздействию агрессивных веществ. Их легко обрабатывать и устанавливать благодаря небольшому весу.

Выбор оснащения

Одной из наиболее ответственных операций в процессе выполнения подготовительных работ является выбор материала изготовления и технических характеристик трубопровода. Если раньше безусловное лидерство на рынке принадлежало чугунным трубам, то в последние годы они частично уступили свои позиции пластиковым (ПВХ) изделиям. Споры о наилучшем материале не утихают, так как каждый предоставляет пользователю специфические преимущества. К достоинствам чугунных труб относят:

• высокую механическую прочность;
• долговечность и надежность, особенно при нанесении защитных покрытий;
• хорошую шумоизоляцию и термоизоляцию;
• легкость создания систем с высокой пропускной способностью.

А вот основные преимущества пластиковых труб по сравнению с чугунными:

• меньшая цена (в большинстве случаев);
• стойкость к коррозии, воздействию химических веществ;
• малая масса, что облегчает транспортировку и монтаж;
• отсутствие необходимости в сложных слесарных и сварочных работах.

Поэтому при выборе материала для каждого конкретного трубопровода необходимо учитывать такие его эксплуатационные характеристики, как постоянные и временные нагрузки на магистраль со стороны внешней среды и интенсивность потока. Помимо выбора труб, нужно определиться с конфигурацией и типом дополнительных элементов. В любом случае понадобятся переходники, повороты, механизмы крепежа.

Особое внимание придется уделить выбору оснащения автономной наружной канализации. Придется подобрать надежные фильтрующие и дренажные механизмы (например, специальный колодец), исключающие вероятность засорения грунтовых вод

Место установки септика должно не только соответствовать пути следования магистрали, но и обеспечить удобство подключения ассенизаторной установки, так как содержимое септика следует выкачивать не реже, чем раз в два года. При этом допустимое расстояние от наружных стен дома составляет не менее 9 метров, а минимальное заглубление – 1,5 метра. В районах, где возможно глубокое промерзание почв, показатель заглубления дополнительно корректируется.

Выбор труб для устройства

Раньше при прокладке канализации использовались только металлические трубы: чугунные или стальные. Действительно эти материалы, как никакие другие подходят для укладки в землю. Они прочные, долговечные, имеют невысокую стоимость, легко монтируются.

Однако наряду с достоинствами, металлические конструкции имеют и существенные недостатки. Минусом стальных магистралей является возможность появления коррозии, а чугунных труб – большой вес.

По прочности и долговечности чугунным трубам нет равных, этот материал может лежать в земле десятилетиями без утраты своих качеств, но из-за их тяжести прокладка водовода значительно усложняется

Определенную сложность представляет герметизация стыков чугунной трубы, а также ее внутренняя поверхность, которая в силу особенностей материала никогда не будет идеально гладкой. Последняя характеристика влияет на скорость и качество перемещения внутри нее отходов, со временем в трубе могут образовываться засоры.

Для прокладки канализации могут использоваться асбестоцементные трубы. Они имеют гладкую поверхность, что исключает возможность образования засоров, просто соединяются при помощи специальных муфт, их вес значительно меньше, чем у металлических конструкций.

Но и у них имеется значительный минус – большая хрупкость, что усложняет их перевозку и укладку. Такой же хрупкостью обладают и керамические трубы.

Железобетонные конструкции имеют много достоинств: они обладают исключительной прочностью, водонепроницаемостью, морозоустойчивостью. Из железобетона возможно изготовить трубы большого диаметра, что невозможно выполнить из других материалов.

Но прокладка таких труб представляет большую проблему – из-за их большого веса необходимо применять спецтехнику, что в условиях индивидуального хозяйства не всегда целесообразно.

Сегодня при обустройстве канализации частного домовладения чаще всего применяют полимерные трубы, которые при всей своей прочности имеют небольшой вес, что позволяет производить их укладку одному человеку. Они очень просто и легко соединяются, при этом получается отличная герметичность.

Для обустройства наружной канализации используются оранжевые полимерные трубы. Они имеют повышенную прочность в сравнении с трубами серого цвета, предназначенными для внутреннего трубопровода, а также обладают способностью выдерживать большие нагрузки

Полимерные трубы бывают трех видов – из полипропилена, ПВХ или ПНД (полиэтилена низкого давления). ПВХ конструкции, помимо указанных выше преимуществ, также отличаются устойчивостью к УФ излучению и незначительным изменением параметров при перепадах температуры.

Однако канализационный ПВХ-трубопровод плохо выдерживает очень низкие и очень высокие температуры, а также может деформироваться при механических нагрузках.

Канализационная система в период своей эксплуатации подвергается динамическим нагрузкам, которые лучше всего выдерживают гофрированные трубы. Даже при замерзании, целостность магистрали не будет нарушена, но может произойти деформация ее стенок.

Диаметр труб выбирается исходя из количества сантехнического оборудования, установленного в доме. Так, для загородного коттеджа с двумя туалетами будет достаточно труб сечением 110 мм.

Если в домостроении имеется три и более санузла, необходимо использовать трубопровод диаметром 160 мм.

Трубы ПВХ для наружной канализационной сети

Канализационные трубы ПВХ производят из поливинилхлорида — доступного и популярного пластика, который широко используется для производства многих пластиковых изделий.

Изделия могут быть однослойные (монолитные) и трехслойные, у которых промежуточный слой выполняется из пористого НПВХ, а два остальных из первичного НПВХ. В прокладке наружных канализационных веток популярностью пользуются гофрированные ПВХ трубы, хорошо сопротивляющиеся давлению грунтов.

ПВХ трубы, предназначенные для наружной канализации, окрашены всегда в оранжевый цвет — при проведении ремонта канализационной сети или земляных работах это позволяет легче обнаружить их под землей

Применяют ПВХ-трубы преимущественно для строительства и ремонта безнапорной канализации с давлением в системе не больше 0,16 МПа, для отвода ливневых стоков. Используют их для для отведения агрессивных сточных вод, жидких и газообразных сред с химической стойкостью в диапазоне 2—12 pH, температурой от 0 до +60 °С.

При монтаже наружной канализации ПВХ трубы опускают на глубину ниже промерзания грунта или применяют теплоизоляционные материалы для защиты от промерзания.

Окрыто проложенные участки системы защищают от солнечного света. Длительное воздействие ультрафиолета на трубы из поливинилхлорида приводит к фотодеструкции — потере эластичности, прочности.

По классу кольцевой жесткости изделия маркируют как:

• SN2 – 2 кН/м2 — глубина укладки таких труб под землей до 1 м;
• SN4 – 4 кН/м2 — глубина укладки до 6 м;
• SN8 – 8 кН/м2 — глубина укладки до 8 м.

По толщине стенок различают легкий, средний, тяжелый тип труб с показателями от 2,2 до 12.3 мм. Для наружной канализации используют ПВХ трубы с толщиной стенок от 2,7 мм, их диаметр варьируется от 110 до 630 мм.

Стандартные размеры канализационных труб представляют собой отрезки длиной 0.5 м, 1 м, 2 м, 3 м, 6 м, иногда до 12 м — размеры указываются производителем без раструба.

ПВХ-трубы, для соединения отдельных элементов, имеют на одном из своих концов раструб с резиновым уплотнителем. Это обеспечивает быстрый и легкий монтаж, герметичность стыка

Самые популярные типоразмеры труб из поливинилхлорида — изделия с диаметром 110—200 мм и классом жесткости SN2. По соотношению цены и технических показателей они являются идеальным вариантом для строительства автономной канализации на загородном участке.

Монтаж наружной канализации к общей сети

Это простой способ монтажа наружной канализации здания, который после составления и утверждения проекта включает всего три этапа.

Первый – это приобретение и доставка материалов и элементов, окончательные работы с внутренней канализацией, то есть объединение ее линий и выведение наружу.

Второй этап является наиболее сложным и включает земельные работы. Сначала проводится разметка местности. Через каждые 1,5-3 метра, а также во всех точках изменения траектории магистрали устанавливают первых ряд кольев, объединяя их капроновой нитью.

Затем на расстоянии, в два раза превышающем диаметр основных труб, устанавливается второй ряд. Контролируется соответствие разметки плану, после чего проводится непосредственно рытье траншей. Глубина может варьироваться в достаточно широких пределах, но, скорее всего, копать придется много – труба должна выйти в самый низ канализационного колодца.

Контролировать уклон траншеи можно с помощью уложенной на ее дно доски с установленным на ней уровнем, а также обыкновенной линейки, но делать это следует уже после укладки и влажной трамбовки песчаной подушки для труб.

Третий этап – непосредственно монтаж наружной канализации. Он включает резку и формовку труб, их объединение в единую систему, укладку в траншеи. По завершении укладки еще раз контролируется угол уклона магистрали, проводится подключение к системе внутренней канализации и основной канализационной сети.

Трубопровод тестируется – для этого по нему пускается интенсивный поток воды, а песчаная подушка по всей длине траншей периодически проверяется на наличие подтеков. Если их нет, монтаж считают завершенным, трубы покрывают пеком на 10-15 см для амортизации напряжений, траншеи засыпают землей, профиль разравнивают. В противном случае места подтеков отмечают и герметизируют после высыхания жидкости, после чего проводят повторный контроль.

Особенности монтажа наружной системы

Сборка внешней системы осуществляется с применением ПВХ труб оранжевого цвета.
Окрас, в контексте такой ситуации говорит о том, что детали предназначены именно для эксплуатации за пределами помещения.

Рабочий процесс

Оптимальный уклон составляет от 10 до 20 мм для 1 метра. Как уже говорилось выше, давления в такой системе обычно нет, поэтому возникает необходимость в обустройстве «одеяла» из песка и щебня. Высота такого слоя — не более 200 мм.

Сначала насыпается песок, а поверх него — щебень. Обустроить такой слой нужно не только под, но и над конструкцией, последовательность укладки материалов крайне важна, нарушать её не стоит.

Внутренняя система

К ней относятся:

• сантехнические приборы, – смеситель, унитаз, ванна, посудомоечная машина и т.п.;
• системы отвода стоков, – сифоны, гибкие шланги;
• канализационные изделия малого диаметра, до 50 мм, соединяющие источники грязной воды с основным стояком; сюда относятся отводы, тройники и т.п.;
• основной стояк и главный коллектор, собирающий стоки от всех источников и выводящий их наружу.

Для сбора и отвода воды в здании, где имеется много источников грязной воды, важно знать коэффициент наполненности трубы. Этот показатель определяет максимальное количество стоков, которые может пропустить магистраль. Коэффициент определяет отношение уровня стоков к внутреннему размеру коллектора:

Коэффициент определяет отношение уровня стоков к внутреннему размеру коллектора:

Q = ħ/ď, где

• ħ – уровень жидкости внутри коллектора, измеряемый в миллиметрах, сантиметрах или метрах;
• ď – внутренний максимальный размер проходного сечения трубы; измеряется в метрических единицах.

Оптимальные значения приводятся в СНиП 2.04.03.85. Для полимера коэффициент равен 0,5; чугуна – 0,6. Рекомендованные диаметры коллекторов:

• центральный стояк – 100 мм;
• унитаз – 100 мм;
• ванна, душ, биде – 30–50 мм;
• умывальник, кухонная мойка – 40–50 мм.

Угол наклона

Уклон канализационных труб, при расчётах в многоквартирном доме, определяется по сложным методикам. Не специалисту будет трудно разобраться в этих хитросплетениях. За многие десятки лет получены весьма точные практические результаты, которыми рекомендуется пользоваться, при прокладке канализации.

Самые протяжённые отрезки магистрали – это отвод от ванны или кухонной мойки (вкупе с моечной машиной). Величина наклона канализационных труб на один погонный метр отлична для разных диаметров:

• для Ø50 мм оптимальные значения перепада по высоте находятся в диапазоне 2,5–3,5 см;
• Ø90–100 мм – 2 см.

Как правило, в имеющихся зданиях, положения магистрали и основных стояков определены архитектурными проектами. Поэтому, при смене старых деталей на новые, достаточно отметить местоположения заменяемых изделий. Установка проводится по выполненной разметке.

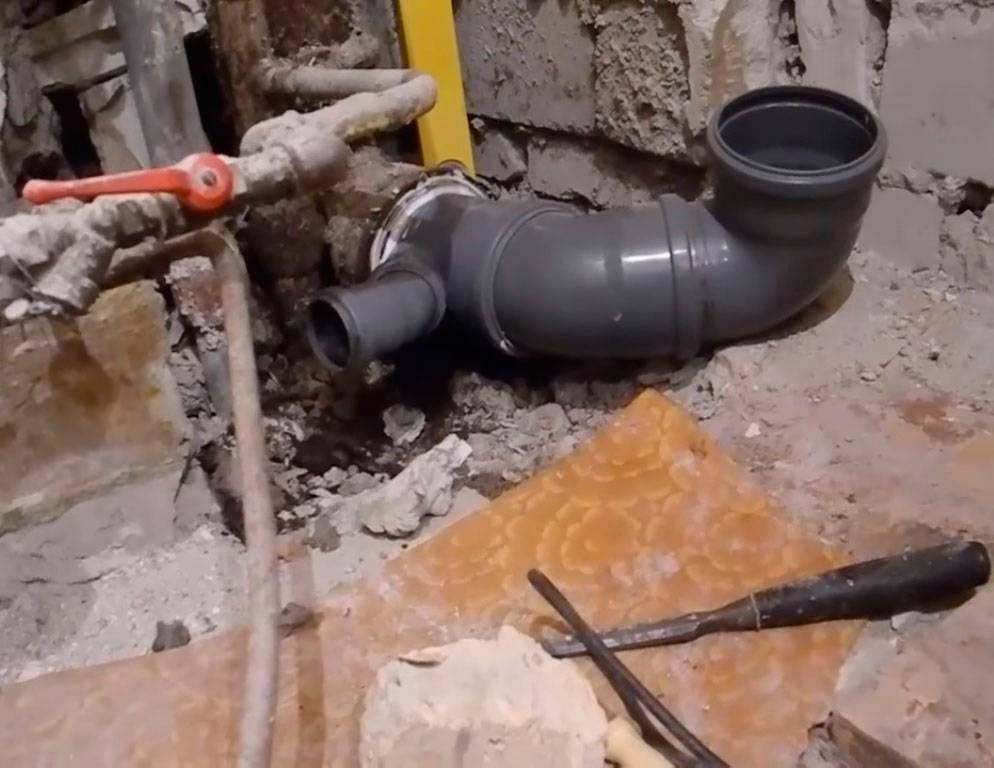

Унитаз стыкуется к имеющейся магистрали. При полной замене чугунных изделий, новые, – пластиковые, монтируются с тем же наклоном.

Внутренняя канализация в квартире

Организация внутренней канализации в многоэтажке мало чем отличается от таковой в загородном доме, но всё же имеет свои нюансы. Выбирать схемы пластиковой разводки не приходится, потому что расположение стояков и комнат заложено в общедомовую поэтажную схему.

Принципы внутреннего обустройства

Внутриквартирная канализация базируется на таких принципах:

• система работает по самотечному принципу без использования компрессорных установок;

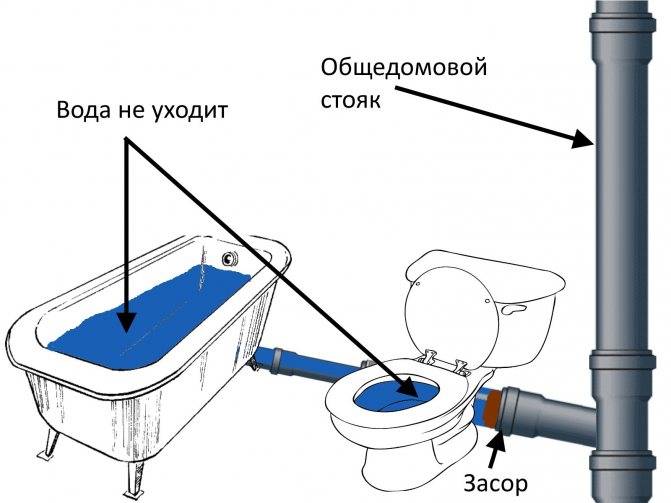

• вся канализационная квартирная схема замыкается на общедомовых стояках;
• основой работоспособности системы является соблюдение норм уклона труб канализации;
• для выравнивания внутриканализационного давления используются вентиляционные фановые трубы.

Соблюдение всеми жильцами многоквартирного дома этих принципов при монтаже внутренней канализации позволяет соседям не беспокоиться о затоплениях и неприятных запахах в санузлах.

Особенности планировки в квартире

Изменить схему канализации в квартире довольно сложно, потому что унитазы всегда должны быть расположены рядом с вертикальным стояком. Их перемещение на несколько метров будет сопровождаться необходимостью прокладки 110мм трубы по все квартире, что не добавит эстетичности внешнему виду комнат.

В большинстве четырехкомнатных (пятикомнатных и т.д.) квартир имеется два канализационных стояка за счет удаленности кухни и санузла друг от друга

Расположение комнат и количество канализационных стояков в многоэтажках домах ограничено лишь фантазией проектировщика, но и они стараются соблюсти основные правила монтажа таких систем.

Варианты с двумя санузлами в отечественных квартирах встречаются редко, а вот кухня и ванна бывают разделены коридором на две независимые канализационные схемы. Тогда в каждой комнате имеет свой вертикальный стояк.

Межэтажное пространство около стояка не рекомендуется полностью заливать бетоном. Лучше заполнить его негигроскопичным материалом, например крупными кусками пенопласта, а затем покрыть его сверху небольшим слоем цемента

От унитаза всегда идет отдельная 110 мм труба. Она может принимать в себя дополнительные подводы с другого сантехнического оборудования или предназначаться исключительно для слива унитаза.

При классической схеме в горизонтальную разводку на дальнем конце трубы подключается мойка, затем присоединяются ванна или душ, потом – стиральная машинка с раковиной. После этого труба состыковывается с тройником унитаза или непосредственно со стояком.

На крыше всех многоквартирных домов в обязательном порядке устанавливается фановая труба, которая выравнивает давление воздуха в стояке и внутренних помещениях дома.

Порядок монтажа канализационной разводки

Перед покупкой новой сантехники в квартиру необходимо понять будущую структуру канализационной сети, чтобы не было проблем с установкой приобретенного сантехнического оборудования.

Для этого необходимо:

1. Определить типы сантехнических приборов и места их установки.
2. Начертить схемы трубопроводов с учетом углов их наклона.
3. Проверить достаточность размера и высоты отверстий в стенах для установки планируемой разводки.
4. Определить количество изделий и материалов для проведения монтажа, приобрести их.
5. Выполнить пробный монтаж труб и проверить возможность их установки.
6. Демонтировать старую канализацию при необходимости.
7. Окончательно установить канализационную разводку.
8. Выполнить монтаж сантехнического оборудования и подключить его к канализации.
9. Проверить полученную систему на наличие протеканий.

Если всё сделано правильно, то после проверки на герметичность можно пользоваться сантехникой в свое удовольствие.

Стеклопластиковые

Основные их преимущества:

• Даже при своих крупных габаритах, диаметре свыше 500 мм и длине 6 и 12 м, стеклопластиковые изделия сравнительно легкие.
• Материал этой разновидности труб прочный и надежный, с точки зрения экологии − безупречно чистый, а химической агрессии − совершенно нейтральный.
• Продолжительность службы труб из стеклопластика составляет более полувека.

Данные трубы соединяются между собой и с другими фасонными изделиями при помощи двухконусных спецмуфт. На их внутренней стороне проточены канавки для монтажа эластомерных колец-уплотнителей — с каждой стороны по штуке, и одно кольцо располагается в центре. Благодаря такому сопряжению, стык точно зацентрован и надежно герметизирован.

Основные нюансы при укладке труб:

При подготовке канализационной системы важно знать, что трубопровод не обязательно укладывать глубоко. Стандартный вариант, когда он располагается выше трубопроводов общей дренажной системы вокруг постройки или земельного участка

Несмотря на то, что вероятность разморозки труб для ливневки очень маленькая, специалисты все-таки советуют укладывать их на глубине немного ниже уровня промерзания грунта, который характерен для каждого региона. Если такие действия по каким-то причинам выполнить невозможно, все трубы нужно утеплить, а слой термоизоляции закрыть полиэтиленовой пленкой во избежание попадания в него влаги от грунтовых вод. Чтобы система функционировала полноценно, трубы необходимо уложить под углом в соответствующем направлении. Уклон труб для дождевой канализации, обеспечивающий свободное прохождение сточной жидкости и регулярную ее самоочистку, должен составлять от одного до двух сантиметров на погонный метр трубопровода

Если это правило не соблюдать, то внутренние полости системы будут часто засоряться. Такие неприятные явления случаются в местах соединения труб или угловых поворотов.

Последние данные цен на трубы для ливневки показали, что при проектировании ливневой канализации оптимальным вариантом окажется использование трубы ливневой гофрированной многослойной. По сравнению с аналогичными видами, ее приобретение даст существенную экономию финансов до 30-50%.

Если грамотно просчитать и правильно смонтировать систему трубопроводов для канализации, то в целом вся ливневка будет функционировать без сбоев длительное время.

Предназначение водостока

Конструкцию, предназначенную для сбора воды по периметру крыши, называют водостоком. Промышленностью выпускаются уже готовые желоба для установки на крышу, оснащённые специальными креплениями, облегчающими сборку. Но так как их стоимость может быть достаточно высокой, некоторые хозяева экономят на желобах и приобретают вместо них пластиковые канализационные трубы. Бюджетный водосток собирается из труб, разрезанных пополам с помощью ножовки или болгарки.

У пластиковых труб для канализации сразу несколько достоинств:

• это недорогой строительный материал;
• пластик прочный и надёжный;
• вся система прослужит хозяевам несколько десятков лет;
• трубы устойчивы к агрессивному воздействию окружающей среды.

Основная задача для водостока заключается в предохранении стен и фундамента от прямого попадания талой и дождевой воды. Если осадки, стекающие с покатой крыши, окажутся на стенах и фундаменте, они в скором времени начнут разрушаться от повышенной влажности. Грамотно устроенный водосток продлит срок эксплуатации любых строений. А в сочетании с ливневой канализацией он обеспечит комфортную загородную жизнь в частном доме – хозяевам не придётся дополнительно заботиться об уничтожении сырости в подвальных помещениях, целости фундаментов и стен, а также сохранности садовых дорожек и дворового покрытия.

Специфичность и виды насосов для канализации в квартире для кухни

Насос для откачки имеет вид пластикового резервуара, похожего на бачок унитаза. В нем есть резьбовые отверстия, которые используются для подсоединения труб.

Канализационный насос

Внутренние детали насоса:

• двигатель;
• автоматическое пусковое устройство;
• измельчитель.

Насос имеет простую систему функционирования. Вода, поступающая от бытовых приборов или с мойки, поступает в пластиковый резервуар. Когда емкость наполняется, срабатывает выключатель, оснащенный поплавком, который запускает мотор и ножи-измельчители, если таковые присутствуют. Измельченные остатки мусора вместе с водой прогоняются через фильтрующую систему, а затем под давлением напора попадают в канализацию.

Существует несколько разновидностей канализационных насосов для кухни, отличающихся между собой назначением и характеристиками:

• санитарные (простейшие устройства под раковиной);
• станции принудительной канализации;

Насос для канализации для кухни

стационарные.

Санитарные насосы не способны отводить горячую воду и чаще всего не имеют ножей. Их рабочая температура составляет всего 35-40 ºС. Для кухни лучше брать станции принудительной канализации, которые справляются с большими объемами жидкости, прекрасно измельчают органические отходы и имеют высокую мощность. Стационарные устройства подойдут для монтажа в кладовке, однако, они редко применяются в условиях квартиры.

Установка насоса для откачки канализации в домашних условиях

Монтаж наноса под раковиной осуществляется в следующем порядке:

1. Отводная трубка отсоединяется от раковины.
2. На мойку поверх резиновой прокладки устанавливается монтажное крепление, которое находится в стандартной комплектации насоса.
3. Корпусная часть устройства соединяется со стоком мойки с помощью полипропиленовых труб.
4. Посредством пластиковых труб формируется соединение между выходом центральной канализационной системы и корпусом насоса.
5. Подключение устройства к электросети.

Канализационный насос в ванной комнате

Установка напорного насоса возможна и в других местах. Для этого могут быть использованы открытые участки помещения, ниши или шкафчики, расположенные под мойкой. При этом для размещения труб можно выбрать наклонное или вертикальное положение, ведь жидкость будет двигаться самотеком.

Параметры труб для проведения стока

Перед работой по обустройству канализации важно прорисовать проект будущей системы. На чертеже важно указывать виды канализационных труб и соединений, расположение точек слива, а также типы сантехнических приспособлений

Такие действия позволят получить представление о параметрах трубы для канализации. Также проект поможет подсчитать необходимое количество соединительных деталей с учетом всех разветвлений и поворотов трубопровода.

При подборе параметра внутреннего сечения трубы важно помнить о соответствии этого значения типу устанавливаемой сантехники:

• Посудомойка и стиральная машина — 25 мм;
• Раковина на кухне, душевая кабина или ванна — 40-50 мм;
• Раковина в ванной — 30-40 мм;
• Разводка элементов системы — 40-50 мм;
• Место отведения от основного стояка — 65-75 мм;
• Труба вывода от сантехники в туалетной комнате — 100-110
  мм.

К указанным параметрам следует приплюсовывать ещё 10%.

Кроме того, важно рассчитать расстояние от основного стояка до
всех точек слива. В случае превышения разрешенного значения стоит продумать
отводы вентиляции, а также соединители

Прорыв сточной системы довольно неприятное явление, от которого никто не застрахован. Обезопасить свой дом или квартиру можно отсутствием попыток сэкономить на материале для труб. Лучше один раз переплатить небольшую сумму, чем потом ежемесячно вкладывать средства в ремонт и замену деталей.

Особенности расчета уклона труб канализации в квартире

Определение значения уклона

Главная сложность, с которой сталкиваются начинающие строители и те, кто самостоятельно выполняют водоотвод, заключается в том, что единица измерения уклона для них непривычна. Во всех справочниках и даже строительных нормах и правилах, являющихся основным руководством любого строителя, указаны десятичные дроби вида 0,03 или 0,008.

Людям, привыкшим оперировать градусами, непонятно, какой наклон канализационной трубы означают эти цифры. Все очень просто: эта дробь – соотношение высоты снижения к длине трубы. Проще всего его отслеживать в сантиметрах, например 3 см на 1 м, или 0,8 см на 1 м, как в приведенных примерах. Длина канализационной трубы в метрах при перемножении на величину уклона даст общую высоту уклона по всей продолжительности.

Например, если общая длина 5,6 метра, и требуется снижение 0,07, то между уровнями начала и конца трубы должен быть перепад:

H=5,6 х 0,07 = 0,39 м, то есть 39 см.

Зависимости перепада высот начала и конца трубы от ее наклона

Расчет наполненности трубы

Основным параметром, которым следует руководствоваться при укладке канализационной трубы, должна быть ее заполненность. Она вычисляется по формуле:

y = H/D, где:

• H – высота уровня вод в трубе;
• D – диаметр канализационной трубы.

При этом:

• если y=0, то труба пустая;
• если y=1, она полностью залита;
• оптимальным значением для заполненности (К), при котором сток работает нормально, является диапазон от 0,5 до 0,6.

Графическое отображение уровня заполненности

Такой разброс объясняется различными свойствами материалов труб и их способностью к образованию пограничного слоя, удерживаемого вблизи внутренней поверхности труб.

Совет от профессионала:

Так, трубы из стекла или пластика имеют более гладкую внутреннюю поверхность, и их заполненность должна составлять 0,5, а керамические или асбестовые трубы более шероховаты, и для них это значение составляет 0,6.

Описанное значение заполненности обеспечит скорость прохождения стоков примерно в 0.7 м/с, что позволит удерживать твердые включения во взвешенном состоянии, не допуская их прилипания к стенкам трубопровода.

Таким образом, расчетные характеристики трубопровода должны определяться  по формуле:

K ≤ V√ y, где:

• К – оптимальный уровень заполненности (0,5 или 0,6);
• V – скорость;
• √ y – квадратный корень заполняемости трубы.

Надо ли утеплить и шумоизолировать

Производить утепление фановых трубопроводов, проходящих через жилые помещения, как и канализационных совсем не требуется. А вот на неотапливаемом чердаке стоит произвести хотя бы минимальную теплоизоляцию труб, чтобы при сильных морозах внутри не происходило замерзание льда, так как водяные пары гораздо легче воздуха, и они будут стремиться подняться по трубе, где будут намерзать на холодные стенки.

Утепленная труба

Шумоизоляцию фановой трубы необходимо проводить только в случае открытого прохождения ее через жилые помещения. Если этого не избежать, то изоляционные работы достаточно простоты и выполняются так же, как и для всех канализационных трубопроводов одинаково легко. Единственно, что осложняет процесс – это разнообразие в трубах акустических процессов напрямую, зависящих от материалов, из которых изготовлены трубопроводы.

Так, звукоизоляционные свойства чугунных труб гораздо лучше, чем у их пластиковых аналогов. Обусловлено это, прежде всего свойствами зернистой структуры чугуна и большей толщиной стенки, поэтому такие трубы, как правило, не требуют устройства дополнительной шумоизоляции.

Звуковые процессы, происходящие в пластиковых трубах можно разделить на четыре основные составляющие:

• Ударного характера, когда вода и фекалии в падении неоднократно соударяются о стенки стояка;
• Атмосферного характера – это проникновение шума ветра и осадков через наружную часть трубопровода;
• Резонансного характера от присутствия в трубах посторонних шумов, обусловленных взаимодействием канализационного трубопровода с конструкциями здания;
• Вибрационного характера, возникающие при наличии соприкосновения с каким-либо работающим оборудованием.

Шумоизоляция фановой трубы

Основная часть работы по устройству шумоизоляции должна быть осуществлена на стадии проектировки жилого дома, так чтобы все стояки канализации не проходили через жилые помещения и были смонтированы исключительно в специальных коробах или канализационных шахтах, которые сами по себе являются экранирующими устройствами и препятствуют распространению шумов.

Если все-таки фановый трубопровод находится в жилом помещении в открытом виде, то его шумоизоляцию можно с легкостью произвести, обмотав трубу полосками из недорого вспененного полиэтилена в два или три слоя.
