Можно ли ливневую канализацию соединить с дренажем

Подбор материалов для создания дренажа

Подбор необходимого оборудования и материалов зависит от выбранного типа дренажа для участка. Для пристенного или кольцевого широко используются решетки и лотки, для поверхностного или глубинного – геотекстиль.

Независимо от применяемой системы водоотведения, основные элементы для нее – трубы и колодцы. Первые выполняют задачи по выводу и концентрированию потоков воды. Вторые – по накоплению.

Общий список оборудования и материалов состоит из следующих элементов:

• лотки;
• пескоуловители;
• трубы;
• геотекстиль;
• колодцы;
• расходные и соединительные комплектующие: муфты, кольца, заглушки, манжеты.

Лотки

Служат для направления потоков воды и выведения влаги из грунта. При создании дренажа выбираются лотки на основании их пропускной способности, зависящей от используемого материала и габаритов. Расчеты производятся во время составления проекта на основании данных о состоянии участка и уровне поступления воды.

Лотки с решеткой из оцинкованной стали, выдерживают напор потока воды до полутора тонн. Повышенной устойчивостью обладают лотки с чугунной решеткой – до 25 тонн. Основные используемые материалы при изготовлении водоотводящих лотков:

• оцинкованная сталь;
• чугун;
• пластик;
• бетон;
• полимербетон;
• железобетон.

Дополнение к лоткам – фильтрующая система: пескоулавливатели, решетки для сбора мусора, сифоны-перегородки.

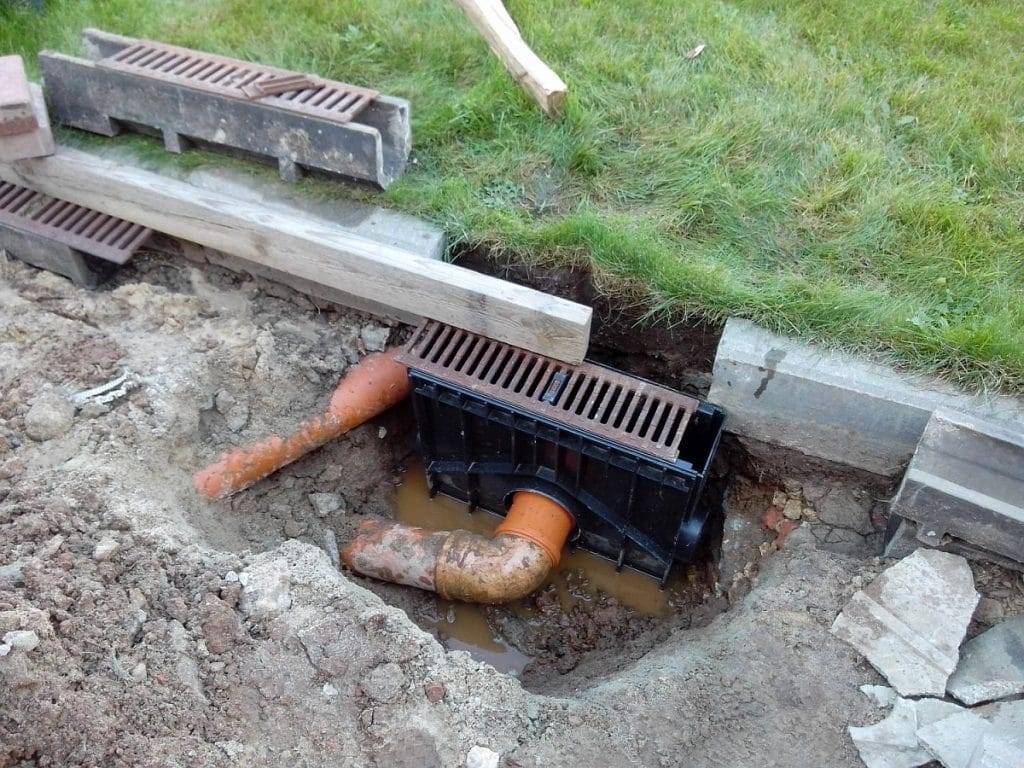

Пескоуловители

При создании одновременно нескольких видов систем дренажа необходима установка пескоуловителей.

Соединение дренажных систем возможно, когда каждая из них выполняет разные задачи: пристенная – отведение воды с крыши дома, глубинная – вывод излишков влаги из грунта.

Пескоуловители препятствуют возникновению засоров на финальных этапах вывода воды. Осадки тяжелых минеральных частиц остаются в трубах, если система не оборудована пескоуловителями. Накопление осадков приводит к снижению пропускной способности трубы и последующему снижению объемов вывода воды, что приводит к подтоплению.

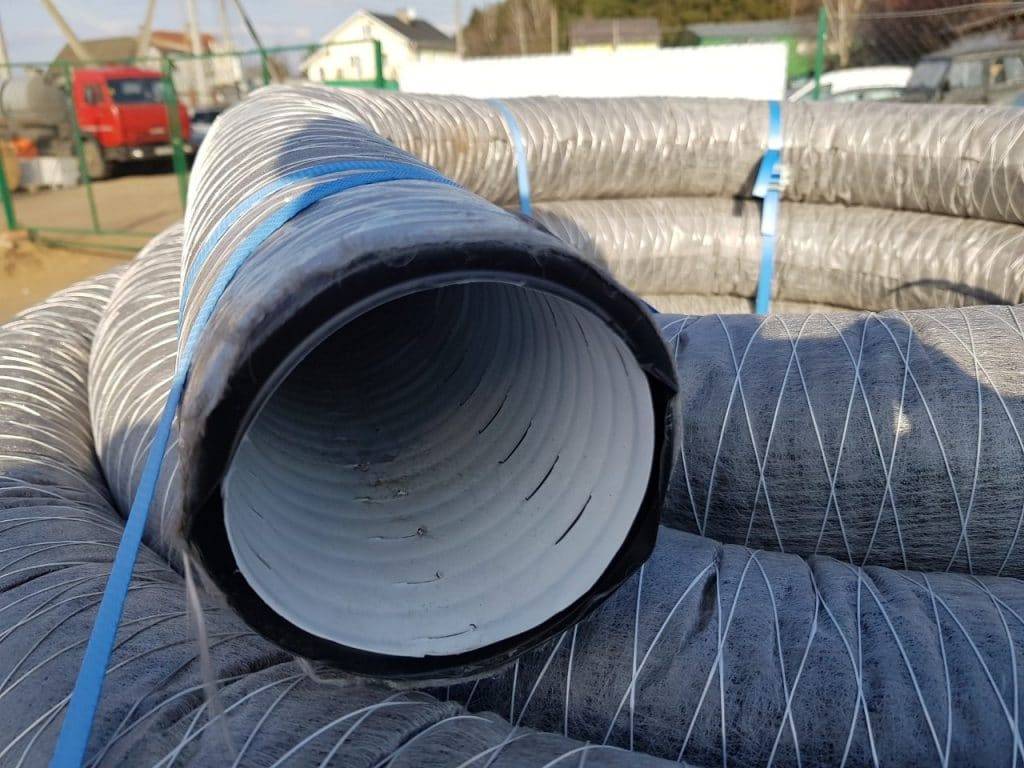

Трубы

Как и лотки, дренажные трубы направляют потоки воды к точкам отвода. От диаметра труб зависит пропускная способность, выбирают в диапазоне 75-200 мм. От используемого материала зависит срок службы труб. Используются следующие материалы и сочетания:

• асбоцементные;
• керамические;
• полимерные (высокого и низкого давления);
• пористые.

Попадание воды в трубы происходит через водоотводящие отверстия или поры на поверхности. Будет правильно использовать трубы совместно с геотекстильным покрытием территории. Трубы отлично подходят для устрова дренажа участка своими руками на глинистых почвах.

Трубы укладываются с небольшим уклоном – не менее 2-3 мм на метр. Для соединения и монтажа труб используются многочисленные дополнительные элементы: муфты, фитинги. Существуют способы устройства дренажа без труб.

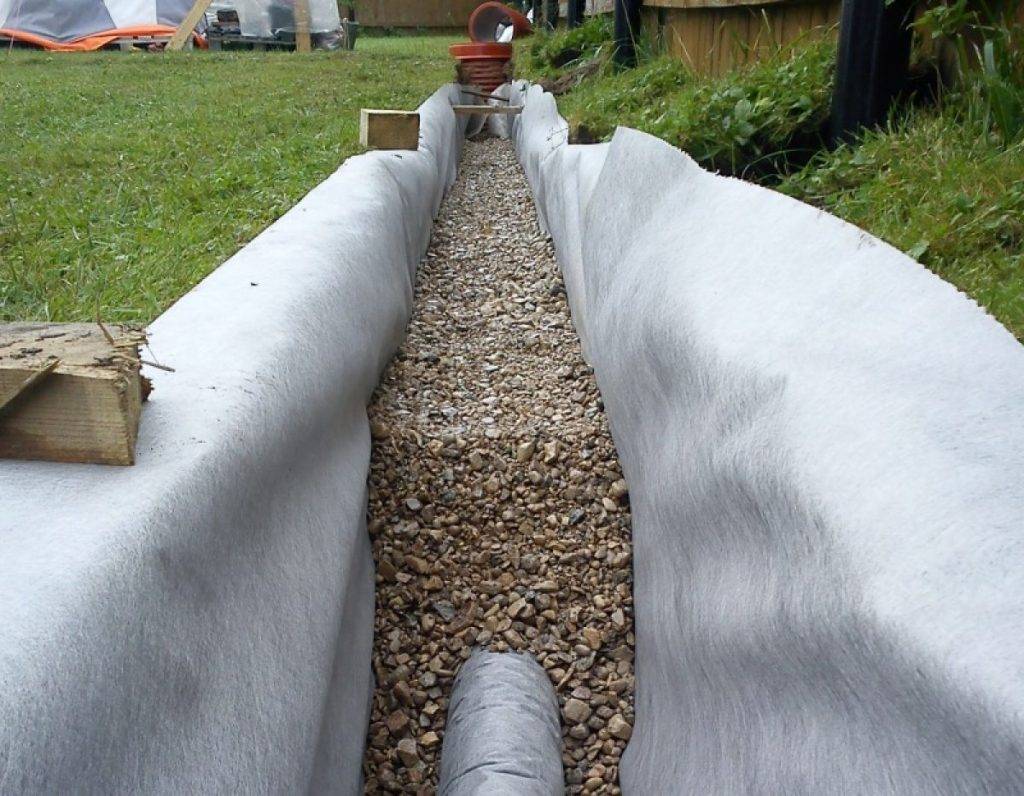

Геотекстиль

При устройстве глубинного дренажа поверхность над трубами покрывается геотекстилем. Такой слой позволяет укрепить грунт, а также препятствует проникновению нежелательных частиц: песчинок, ила, мелких кусков грунта.

Геотекстильная оболочка уберегает дренажную систему от образования плесени, грибков, благоприятной среды для насекомых и грызунов. Материал изготавливается из полиэфира или полипропилена, а для дренажа используется полотно плотностью 150-300 г/м. Ниже плотность – ниже износостойкость, что приведет к частичному нарушению свойств дренажной системы.

Колодцы

Место, куда отправляется лишняя вода, – дренажный колодец. Используется два вида колодцев по типу материала:

• бетонные;
• пластиковые или стеклопластиковые.

Колодцы для дренажа обычно имеют диаметр до 1 метра и глубину до 6 метров, куда выводятся трубы системы. Используется 3 вида конструкции:

• поворотная – на месте поворота трубы;
• поглотительные – подземные без наружной части;
• водоприемные – для накопления больших объемов воды.

Выбор колодца зависит от удаленности места сброса воды, объема стока. Раньше были распространены бетонные кольца в строительстве колодцев, но им на смену пришли более легкие и простые в монтаже пластиковые и стеклопластиковые сооружения. Стык с трубами делается не менее чем в 20 см от дна – это защищает от засоров за счет оседания на указанной высоте.

Далее подробно рассмотрим, как сделать дренаж на участке своими руками, пошагово. На примерах нескольких видов систем: пристенный, кольцевой и поверхностный.

Комбинации ливневой и дренажной канализации

Для эффективного водоотведения выпадающих атмосферных осадков и грунтовых вод две системы канализации должны функционировать раздельно. Не допускается производить сброс атмосферных осадков в дренаж. В период активного таяния снега, летних ливней дренажная труба не сможет пропустить через себя большое количество дождевой и почвенной воды и перестанет функционировать. Единственным элементом, которым можно объединить ливневку и дренаж, является общий водосборный колодец большой вместимости.

Также своеобразной комбинацией данных систем водоотведения можно считать размещение труб в одной общей траншее.

Видео описание

Пример обустройства дренажной системы показан в видеоролике:

Устройство ливневой канализации (открытый тип)

«Ливневка» состоит из двух частей – верхней и нижней. В систему входит:

• желоба, в которые с крыши попадает вода, и, которые ведут ее дальше;
• воронки и вертикальные трубы. В воронки попадает вода и далее, по вертикальным трубам попадает в нижнюю часть «ливневки»;
• хомуты для укрепления труб при их соединении;
• тройники и поворотные колена, которые связывают горизонтальные и вертикальные трубы между собой, также туда может крепиться воронка;
• колодцы.

Система собирается как конструктор, надо составить чертеж системы, аккуратно скрепить детали и получить готовую ливневую канализацию.

Чаще всего для желобов используются такие материалы:

• оцинкованное железо;
• медь;
• керамик;
• пластик (ПВХ).

Из чего будет сделана ливневка, выбирается в зависимости от устройства дома, его архитектуры и материала, из которого изготовлена кровля. Можно дополнить желоба сетками и антиобледенительным кабелем, чтобы весной лед не закупоривал вывод воды.

Обустройство антиобледенительной системы на крыше дома Источник rmnt.ru

Для изготовления промежуточных и основных колодцев используют следующие материалы:

• ПВХ (дорогой, но очень эффективный вариант);
• Кирпич и камень (долговечный, но следует правильно собрать);
• Кольца из железобетона (трудны в установке);

Конструкция у них точно такая же, как и у закрытого дренажа.

Сброс дренажных стоков в водоемы, овраги, канавы

Самый экономичный вариант отведения стоков из дренажа. По системе дренажных труб грунтовые воды выводятся в расположенный рядом водоем или овраг. Такой слив дренажных стоков возможен при условии, что естественный водосброс находится недалеко от участка, а его уровень ниже уровня, на котором расположена система.

Для организации такого сброса стоков возможно обустройство сети траншей или каналов сразу для нескольких участков. Стенки таких каналов или траншей укрепляют, а их дно выполняют под уклоном к расположенному по близости водоему. В крайнем случае возможен сброс стоков из канав или каналов на грунт, но это — нежелательный вариант. Сотрудники компании «Мос-дренаж» напоминают: при большом объеме грунтовых вод их сброс на грунт приведет к вымыванию почвы, нарушениям рельефа и т.п.

Если выполняется сброс в водоем или овраг, важно выполнить несколько требований:

• дренажная труба должна выходить выше уровня воды в водоеме. Разница в высотах должна быть достаточной для того, чтобы уровень воды в водоеме не доходил до дренажной трубы даже в период таяния снегов или затяжных дождей. В противном случае вода будет подниматься по дренажной системе обратно на участок;
• край трубы закрывают прочной решеткой, чтобы внутрь не попадали животные, птицы и т.п. Периодически решетку необходимо осматривать, контролировать ее целостность, очищать от ила, грязи;
• если дренажная труба выходит на неустойчивый, непрочный склон, его необходимо укрепить, чтобы избежать осыпания, размывания грунта;
• не сбрасывайте вместе с дренажными стоками стоки канализации в природные водоемы. Такая экономия может обернуться серьезными штрафами.

В отдельных случаях для перекачки стоков в водоем требуется установка насосов. Обычно это — ситуации, когда водоем находится довольно далеко либо уровень воды в нем недостаточно низок. Чтобы сбрасывать дренажные стоки в него, в нижней точки системы обустраивают водоприемный колодец. Из него в водоем выводится отдельная труба, стоки по которой перекачиваются насосом по мере заполнения колодца.

Глубинная дренажная система

Если уровень грунтовые воды на участке стоят высоко, а в доме есть подвал или подземный гараж, то придется устанавливать глубинную дренажную систему.

Признаками того, что она необходима, можно считать:

— Повышенную влажность в подвале;— Подтапливание подвала;— Быстрое наполнение септика (выгребной ямы).

Оборудовать подземную дренажную систему фундамента целесообразно во время строительства дома. Это обойдется гораздо дешевле, чем отвод влаги от готового основания, построенного без учета реального уровня грунтовых вод.

Вода отводится сразу в ливневую или смешанную канализацию (самотёком – при уклоне участка не

Уклон может быть как естественным, та и искусственным – к примеру за счёт применения специальных бетонных труб-каналов со внутренним уклоном или разноуровневых ступенчатых желобов.

В коллектор можно отвести и воды, собранные поверхностным водоотводом, а оттуда они попадут в коммунальную ливневую канализацию или впитаются в почву (через дренажное поле – слой щебня).

Обустройство простой дренажной системы

Дренажная траншея вокруг дома (кольцевой дренаж)

Наиболее простой способ, позволяющий сделать отвод воды и нейтрализовать воздействия грунтовой влаги на цокольный этаж и фундамент – это устройство достаточно широкого водоотводного желоба по периметру здания на расстоянии полтора-два метра от него. Ее глубина должна быть ниже уровня фундамента, его дну придают уклон и заливают его цементным раствором.

Дренажная канава эффективно отводит влагу от основания дома, но в нее не должна стекать вода из водосточных труб.

Закрытый пристенный дренаж

Отмостка — это не только отвод воды. но и защита фундамента

Назначение этой системы дренирования почвы – удалять грунтовую, дождевую или талую воду от фундамента и не давать грунтовым водам подниматься во время таяния снега или сильных дождей. Он представляет собой замкнутый контур из дырчатых (перфорированных) труб или желобов выпуклой стороной вверх, уложенных на глубине от одного до полутора метров.

В отличие от кольцевого, трубы пристенного дренажа укладывают выше уровня основания фундамента. Траншею вымащивают битым кирпичом или крупным щебнем нескольких фракций, дрены также засыпают щебнем и вместе с ним заворачивают в фильтрующий материал – например геотекстиль или стеклоткань. Фильтр не даёт отверстиям дрен забиться илом, а сверху траншея перекрывают решетками и засыпают грунтом.

На углах здания устанавливаются «поворотные колодцы» – они задают направление отводимой воде. Колодцы изготовлены их ПВХ, их диаметр – менее полуметра, а высота – от одного до трех метров.

Канава с трубами должна иметь крен вниз по склону (и в сторону от здания) и выводить водные потоки ниже уровня подвального пола. Подобная дренажная траншея оттягивает на себя, вбирает и отводит влагу приблизительно с площади на расстоянии 15-25 метров вокруг себя.

Куда отводить воду?

Если здание стоит на склоне, как правило, дренажная траншея огибает его «подковой» со стороны холма и имеет выход с противоположной стороны. Если есть такая возможность, отвод воды можно сделать в небольшой «технический» водоем, откуда она будет использоваться для хозяйственных нужд – полива огорода, строительства и ремонта и т. д.

В прочих случаях вода либо сразу сбрасывается в общую или индивидуальную канализацию, либо поступает в накопительный коллекторный колодец, где впитывается в почву и самотеком или насосом выводится на пределы участка.

Устройство простых дренажных траншей не представляет сложности, но обустройство полноценной системы дренажа почвы, соединяющей и подсушивание самого участка, и отвод воды от находящегося на нем дома, требует специальных расчетов и профессиональной установки. Ее лучше поручить профессионалам, так как потери от сбоев в работе, ремонтов и переделок будут больше, чем затраты на услуги специалистов.

Ошибки при устройстве линевой канализации дома

При устройстве ливневой канализации нужно избегать ошибок:

• нельзя экономить на герметиках для монтажа трубопроводов и желобов. Вода не должна попадать в грунт и продолжать размывать фундамент здания.
• чистить ливневую канализацию нужно не реже, чем один раз в год, для профилактики. Нужно очищать дождеприемники от мусора, следить чтобы в смотровых колодцах не скапливались ил и грязь, а также промывать лотки водой под напором.
• большой ошибкой является устройство водоотвода с кровли только путем установки одних водосточных труб. Вода, стекая из труб на отмостку дома и затем попадая в землю близко к дому, вредит фундаменту и постепенно приводит к его разрушению. Кроме того, при таком решении водоотвода земля вокруг дома постоянно будет переувлажнена, что может привести к заболачиванию и гибели культурных растений.

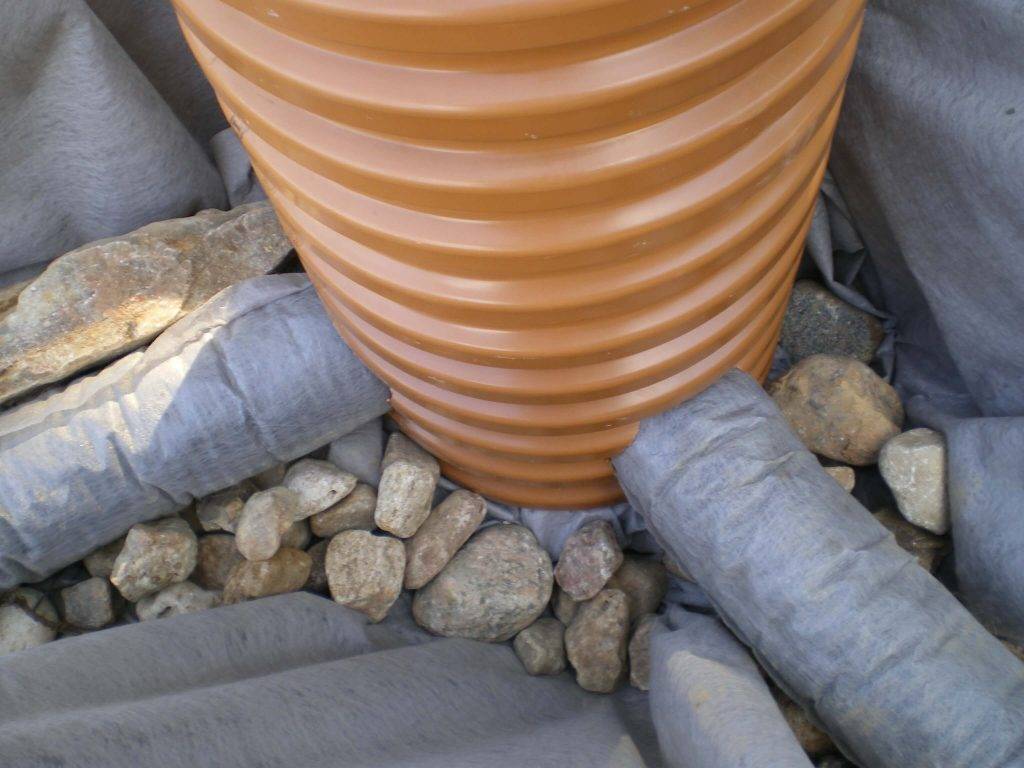

Монтаж колодца

Для работы потребуются следующие материалы:

• Гофротруба – тело колодца;
• Пластиковое дно;
• Уплотнительная резина, присоединяющая резервуар к дренам.

Теперь можно приступать непосредственно к установке:

1. Подготовить гофротрубу: отрезать нужный кусок просверлить отверстия для присоединения дрен. Труба вставляется в манжеты-уплотнители;
2. Вырыть скважину нужной глубины;
3. Сделать подушку из щебня, залить ее бетоном (не для поглотительных колодцев);
4. Установить дно (если поглотительная конструкция, то дно не нужно);
5. Смонтировать в скважину сам колодец: трубу опустить в яму и прикрепить к днищу, не забыв обработать место соединения битумным мастиком;
6. Подвести трубопровод дренажный к конструкции, соединить, загерметизировать места стыков;
7. Обсыпать готовый колодец щебнем мелкой фракции.

Когда скважину полностью засыпали, осталось лишь накрыть крышкой колодец и можно использовать.

Решетки

Установленные в процессе обустройства ливневки решетки защищают системы от сильных загрязнений и полностью исключают возможность оступиться проходящему человеку. Элементы из чугуна отличаются надежностью и продолжительной эксплуатации, но требует регулярного покрытия краской, примерно один раз в два-три года. Решетки из стали менее практичные, так как от контакта с влагой быстро покрываются пятнами ржавчины. В идеале решетка должна быть выполнена из алюминия. Подобные изделия имеют продолжительный срок службы и привлекательный внешний вид, однако стоит учитывать их высокую стоимость.

Отверстия в решетке должны быть не слишком большими, чтобы задерживать крупный мусор, и не слишком маленькими, чтобы пропускать большое количество воды.

Комбинация ливневой и дренажной канализаций

Задача, которая ставится перед строителями, заключается в выводе стоков по автономным схемам в один дренажный колодец. Для этого используется узловой тройник, который объединяет наружные потоки дождевой воды с отводом грунтовых вод.

Дрены, закопанные по участку, собирают поднявшиеся грунтовые воды и по трубам выводят в колодец, из которого производят их откачку и сброс в установленное место.

Обычно ливневые стоки собираются в коллектор, который располагается в одной траншее с дренажным трубопроводом, из коллектора вода попадает в магистральную сеть, затем в перепускной колодец, откуда тоже происходит её откачивание.

Из чего состоит ливневка?

Элементов ливневой канализации есть несколько, рассмотрим их.

1. Желоба и лотки. Это специальные дорожки и каналы, расположенные на участке, по которым талая, либо дождевая вода стекает в дренажные колодцы.
2. Поддоны устанавливаются возле крыльца дома, предназначены для сбора стока с крыши и дальнейшей его транспортировки в каналы. Поддоны могут быть как легкими пластиковыми, так и тяжелыми бетонными. Все изделия маркируются согласно запасу прочности и назначению (укладка на дорожном полотне, на частном участке и т.д.).
3. Пескоуловители монтируются между приемным колодцем и каналами, их главная функция – задерживать мусор и не допускать его попаданию в канализацию. Пескоуловитель
4. Ливневые трубы (обычно из высокопрочного полипропилена с гладкой внутренней поверхностью и гофрированной наружной). В них из грунта попадает лишняя влага и перемещается в конечный пункт. Ливневые трубы (оптимальный диметр 110 мм) соединяются посредством тройников, муфт, гибких отводов.
5. Коллекторы предназначены для сбора влаги из ливневой канализации (тот самый конечный пункт системы). Коллекторы могут быть самодельными (например, из бетона) или промышленного производства (например, фирмы Wavin)
6. Колодцы ливневые. Основное их назначение – обеспечивать доступ к коллектору для периодического обслуживания. Однако изредка ливневые колодцы устанавливают не как ревизионный элемент, а в качестве замены коллектора.

   Схема работы ливневой канализации

Комбинации ливневой и дренажной канализации

Для эффективного водоотведения выпадающих атмосферных осадков и грунтовых вод две системы канализации должны функционировать раздельно. Не допускается производить сброс атмосферных осадков в дренаж. В период активного таяния снега, летних ливней дренажная труба не сможет пропустить через себя большое количество дождевой и почвенной  воды и перестанет функционировать. Единственным элементом, которым можно объединить ливневку и дренаж, является общий водосборный колодец большой вместимости.

Также своеобразной комбинацией данных систем водоотведения можно считать размещение труб в одной общей траншее.

Земляные работы

Лотки и желоба укладываются в неглубокие траншеи. Их глубину рассчитывают так, чтобы установленная решетка находилась на одном уровне с землей (покрытием площадки, дорожки). При этом учитывают толщину слоя отсыпки, на которую будет укладываться линейный водоотвод.

Трубопроводы укладывают в более глубокие траншеи, которые выходят к месту установки колодца. Для накопительного колодца выкапывают более глубокий котлован (соответствует высоте его стенок).

Дно траншей должно идти под постоянным уклоном, направленным к накопительному колодцу или к точке водосброса. Чтобы выровнять его, выполняют отсыпку гравием, щебнем, формируют песчаную подушку. Уклон рассчитывают отдельно при проектировании. Он не должен быть слишком большим, чтобы не провоцировать засоры, или слишком маленьким, чтобы вода не застаивалась.

Особенности хозбытовой системы водоотведения

Хозяйственно-бытовые (К1, фекальные)системы водоотведения предназначены для удаления продуктов жизнедеятельности людей. Состав бытовых стоков считается самым сложным, поскольку в канализацию жилого сектора льют все, что попало. Сбор стоков не случайный, трубопроводы подключены к сливным гарнитурам сантехники, кухонным мойкам, стиральным и посудомоечным машинам.

            Бытовые системы делятся на внутренние и наружные. Первые подключены к сантехнике и находятся внутри зданий. Вторые принимают стоки от внутренних участков и подают их на ОС. Сброс фекальных вод в ливневую канализацию невозможен в принципе. Большинство дождевых систем открытые, проходят по желобам на поверхности земли. Кроме этого, в зимнее время дождевые сети стоят пустые. Транспортировка стоков по ним не может производиться, так как жидкость замерзнет. В этом состоит основное отличие двух систем.

            Еще одним отличием ливневой и бытовой сети является неравномерность нагрузки. Бытовые стоки поступают более равномерно, а ливневые потоки возникают только во время осадков или весеннего таяния снега.

Видео описание

Пример обустройства дренажной системы показан в видеоролике:

Устройство ливневой канализации (открытый тип)

«Ливневка» состоит из двух частей – верхней и нижней. В систему входит:

• желоба, в которые с крыши попадает вода, и, которые ведут ее дальше;
• воронки и вертикальные трубы. В воронки попадает вода и далее, по вертикальным трубам попадает в нижнюю часть «ливневки»;
• хомуты для укрепления труб при их соединении;
• тройники и поворотные колена, которые связывают горизонтальные и вертикальные трубы между собой, также туда может крепиться воронка;
• колодцы.

Система собирается как конструктор, надо составить чертеж системы, аккуратно скрепить детали и получить готовую ливневую канализацию.

Чаще всего для желобов используются такие материалы:

• оцинкованное железо;
• медь;
• керамик;
• пластик (ПВХ).

Из чего будет сделана ливневка, выбирается в зависимости от устройства дома, его архитектуры и материала, из которого изготовлена кровля. Можно дополнить желоба сетками и антиобледенительным кабелем, чтобы весной лед не закупоривал вывод воды.

Обустройство антиобледенительной системы на крыше дома Источник rmnt.ru

Для изготовления промежуточных и основных колодцев используют следующие материалы:

• ПВХ (дорогой, но очень эффективный вариант);
• Кирпич и камень (долговечный, но следует правильно собрать);
• Кольца из железобетона (трудны в установке);

Конструкция у них точно такая же, как и у закрытого дренажа.

Особенности устройства фильтрационных полей

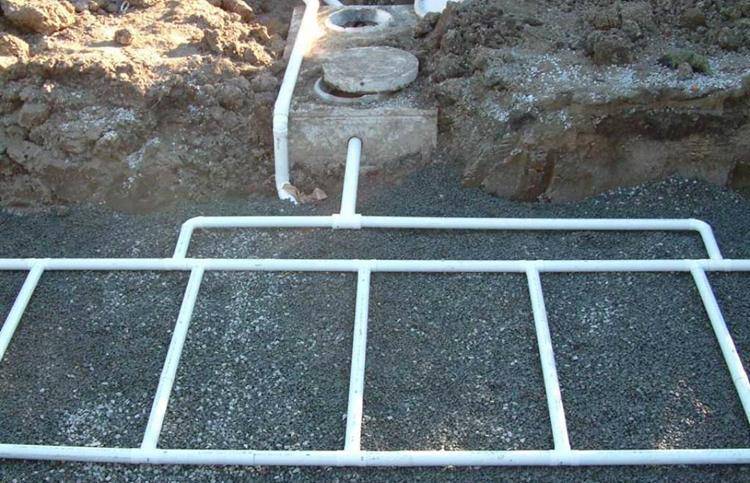

Чтобы сконструировать поле аэрации для септика своими руками, нужно заранее подготовить канавы и необходимую длину труб для орошения. Итак:

• на дно траншеи укладывается 10-ти сантиметровый слой грунта. Это необходимо для улучшения пропускной способности;
• также нужно проложить песчаный слой такой же толщины. На этом этапе прокладываются трубы с отверстиями для орошения. Они необходимы для равномерного распределения очищенных сточных вод.

Специалисты не рекомендуют работать с гибким трубопроводом, используемым для устройства полей фильтрации, поскольку могут нарушаться санитарные и природные нормы:

• В каждой из канав должна быть площадка с 40 сантиметровым слоем щебенки.
• Этот слой прикрывается геотекстильным материалом, защищающим трубы от замерзания и загрязнения.
• Вся поверхность сооружения засыпается землей.

Что советуют специалисты?

Планируя делать эффективную очистную систему, нужно учитывать некоторые особенности:

• для обеспечения полноценной очистки вод, поля фильтрации должны размещаться на песчаной или суглинистой почве;
• если на участке глинистая почва, то конструкция будет отличаться малой эффективностью.

Исходя из некоторых расчётов, стоит сказать, что выемка глины до слоя песка, по сравнению с установкой готового очистного сооружения, оказывается дорогостоящей задачей:

При работе таких полей применяется принцип самоочищения земли

Как правило, подобная способность имеет свои границы, поэтому важно соорудить дополнительные очистные сооружения. При большом потреблении воды можно высаживать деревья и прочие насаждения возле искусственного водоёма, куда будут поступать очищенные сточные воды

Таким образом, можно предотвратить переполнение этого водоёма. При надлежащем качестве очистки стоков увеличивается срок эксплуатации полей фильтрации.. На самом деле, конструкцию можно сделать самостоятельно, придерживаясь определенной схемы и детальной инструкции

Соблюдая все правила устройства, можно предупредить риск загрязнения источника питьевой воды и в целом сохранить окружающую среду

На самом деле, конструкцию можно сделать самостоятельно, придерживаясь определенной схемы и детальной инструкции. Соблюдая все правила устройства, можно предупредить риск загрязнения источника питьевой воды и в целом сохранить окружающую среду.

Описание этапов работ

Для начала нужно составить проект всей конструкции, только важно учитывать некоторые немаловажные правила:

• длина дренажной трубы должна быть не более 25-ти метров. Измерять расстояние следует от распределительного колодца до грибка вентиляции;
• между прокладываемыми трубами должно быть расстояние около полутора метра;
• оптимальной глубиной для прокладки труб принято считать величину полтора метра;
• выкапывать траншею нужно шириной 50-100 см.

Если поля фильтрации делаются своими руками, то рекомендуется придерживаться четкой последовательности действий:

• на дно подготовленной траншеи укладывают слой очищенного песка;
• следующим слоем, который будет укладываться в траншею, является щебень, его толщина должна составлять около 35-ти см. Лучше отдавать предпочтение фракциям размером 20-40 мм;
• сверху укладывается дренажная труба, которая также засыпается 10-ти сантиметровым слоем щебня;
• после этого конструкция покрывается геотекстилем, который предотвращает риск заиливания всей системы;
• завершающим слоем будет грунт.

Что такое СНиП?

СНиП – это аббревиатура, образованная от «Строительные нормы и правила». Согласно этим сводам определяются требования различных организаций к выполнению канализации, водоотвода, различны построек и прочих инженерных сооружений. В СНиП учитываются эргономические, экономические, архитектурные, технические характеристики, которые должны быть выполнены.

Проект дренажа по СНиП

Зачем соблюдать СНиП, если канализация, дренаж или любая другая коммуникация итак работает:

1. Любое строительство нужно узаконивать, будь-то сооружение пристройки возле дома или разводка канализационного трубопровода. Если Вы не соблюдали нормы, которые озвучены в регламентирующем документе – то проект не будет законен. Государственные организации могут заставить перестраивать трубопровод или даже оштрафовать Вас;
2. СНиП не только помогает правильно построить дренажные системы, но и способствует определенной экономии. В документе обозначены многие готовые решения для проектировки водоотвода, наименее затратные для хозяина;
3. Коммуникация, выполненная по определенным нормам, более эффективна и долговечна. Она менее подвержена негативному воздействию грунтовых вод, нарушению герметизации или другим факторам.
