Гул воды после смены чугунных батарей на биметаллические радиаторы

Журчание, шорох. Бульканье, звук льющейся воды в батарее

При появлении таких звуков причины могут быть следующие:

• Появление воздушной пробки;
• Замусоривание системы отопления;
• Испортившиеся прокладки.

Завоздушивание системы отопления – самая частая проблема появления посторонних звуков в системе. Воздух может появиться из-за низкого качества воды или теплоносителя. В особенности это касается алюминиевых радиаторов. Вода с высокой кислотностью и щелочностью вступает в реакцию с металлом и выделяется газ, который создает пробку.

Вторая причина появления воздуха – некачественный теплоноситель. Со временем он может начать распадаться и выделять кислород или другие газы (иногда опасные для здоровья).

Обнаружить воздушную пробку в радиаторе несложно. Достаточно потрогать его рукой сверху и снизу. Если в верхней части батарея менее нагрета – там скопился воздух или газ..

Если на батареях установлен кран Маевского – спустите воздух из каждого отдельного радиатора. После этого подождите 15-20 минут и повторите процесс. Если крана Маевского нет, процесс усложнится. Подробнее об этом читайте в статье «Как правильно спустить воздух из батареи отопления своими руками».

Как разобрать

Для разборки чугунных радиаторов нам понадобится следующий инструмент:

• Болгарка;
• Зубило и молоток;
• Трубный ключ необходимого размера;
• Ножовка для резки металла;
• Металлическая щётка.

Демонтаж радиаторов обычно проводится летом, во время отключения отопительной системы. Перед началом работ сливают воду из трубопроводов, отворачивают гайки в местах крепления радиаторов. Если контрольные гайки раскрутить невозможно, то подводящие магистрали обрезаются при помощи болгарки.

Иногда разобрать чугунный радиатор бывает очень сложно

Для разборки чугунного радиатора устанавливаем прибор на щит, отворачиваем глухие пробки и выкручиваем резьбу, которая скрепляет отдельные секции радиаторов. Для отворачивания нужных ниппелей определяем длину ключа специальной пометкой мелом.

Обратите внимание! Направление резьбы может быть правым или левым. Определить направление движение ниппеля можно по открученной футорке.. Во время откручивания батареи, ключ вставляем переменно в каждую из секций

Между ниппелями в верхней и нижней части отопительного прибора нужно соблюдать зазор не более 5 миллиметров. Если не придерживаться этого правила, радиатор может перекоситься, что приведёт к заклиниванию резьбы

Во время откручивания батареи, ключ вставляем переменно в каждую из секций. Между ниппелями в верхней и нижней части отопительного прибора нужно соблюдать зазор не более 5 миллиметров. Если не придерживаться этого правила, радиатор может перекоситься, что приведёт к заклиниванию резьбы.

При разборке старых батарей с прикипевшей резьбой, места крепления секций обрабатывают паяльной лампой или автогеном. В дальнейшем в места стыковки вставляют ключ и проворачивают ниппель на пол-оборота. Подобным образом выкручиваются прикипевшие футорки и пробки.

Иногда коррозия повреждает ниппель настолько, что его нельзя провернуть ключом. В данном случае места стыковки секций разрезают болгаркой или ножовкой по металлу. Оставшиеся ниппеля разогревают и выворачивают, очищают резьбу щёткой по металлу.

https://youtube.com/watch?v=NuzgRmgMKSA%3F

Способы устройства обратки в системе отопления

Радиаторы, применяемые в отоплении, изготавливают отличными технологиям из разных материалов, известные разновидности – стальные панельные, биметаллические (секционные) из стали и алюминия, трубчатые, слегка напоминающие внешним видом старые чугунные батареи. Для подключения используют три способа подсоединения их выходных патрубков к трубам.

Нижнее

В современных домах коттеджного типа или на дачах модно использовать обогрев помещений теплыми полами без применения ухудшающих эстетичный внешний вид комнат и занимающих определенную площадь радиаторов. Чаще всего используют совмещение двух методов обогрева помещений с помощью полов и батарей, при этом для выравнивания уровней пола на всем этаже трубопровод, подходящий к радиаторам, располагают в стяжке. Из пола или стены на небольшой высоте монтируют трубные выводы, к которым затем подключают радиатор при помощи н-образного узла (бинокля). Помимо удобства подсоединения, данная подводка имеет эстетичный внешний вид, а при расположении в стенах создает дополнительные преимущества при уборке помещений и мытье полов.

Специальный узел нижнего подключения используется в однотрубных и двухтрубных разводках, также распространение получила одна из однотрубных разновидностей – «ленинградка», применяемая при горизонтальном размещении.

Схемы с нижней разводкой трубопроводов не смотря на свой эстетичный вид обладают существенным недостатком, которым является слабый нагрев верхней части радиатора и соответственно меньшая на 20 % теплоотдача, для устранения этого явления некоторые узлы нижнего подключения имеют выносной баспас, подсоединяемый к верхнему патрубку – таким образом реализовывается более эффективная подводка носителя.

Рис. 11 Где подача и обратка в системе отопления с нижней подводкой

Боковое

Самый распространенный, но не слишком эффективный метод с точки зрения теплоотдачи, используется во всех отопительных системах многоквартирных домов, самотечных контурах индивидуальных домов и дач, горячий тепловой носитель поступает в верхний радиаторный патрубок, а обратный поток выходит через нижний патрубок в той же плоскости.

В многоквартирных домах при верхней подаче теплоносителя его температура при прохождении по всему контуру понижается, и внизу радиаторы выделяют меньше тепла. Поэтому для выравнивания температур на нижних этажах увеличивают количество радиаторных секций по сравнению с верхними, но часто сталкиваются с основным недостатком боковой системы подключения – слабым прогревом наиболее удаленных секций.

Методов борьбы с данным явлением не слишком много, помимо увеличения диаметра подводящих труб используют самодельные удлинители потока в виде обычной трубки, вставляемые во входной радиаторный патрубок и направляющие основной поток теплоносителя в удаленные секции.

Рис. 12 Подача и обратка в системе отопления с боковым, диагональным и нижним подключением

Диагональное

Как указывалось выше, боковое подсоединение не всегда справляется с организацией достаточного прогрева протяженных радиаторов по всей длине, в этом случае на помощь приходит диагональная подводка. При организации подводки по диагонали теплоноситель от котла поступает в верхний радиаторный патрубок, а выходит в обратную линию через вывод, расположенный внизу на противоположном конце.

Диагональное подключение очень часто используют при однотрубной и двухтрубной подводке в индивидуальных домах, по сравнению с другими видами оно обеспечивает максимальную теплоотдачу радиаторов.

Рис. 13 Варианты боковой перекрестной (диагональной) и нижней подводки

Возможно будет интересно: Отопление в частном доме из полипропиленовых труб своими руками

Влияет” ли теплоноситель на качество обогрева

Практически все производители приборов отопления в один голос рекомендуют не сливать теплоноситель из системы, разве что, только в крайнем случае. И этому есть объяснение.

Батареи могут быть холодными по причине воздушных пробок. При каждом заполнении системы образовываются пустоты, заполненные воздухом. Постоянная циркуляция теплоносителя постепенно удаляет воздух из системы, выводя его через расширительный бачок или клапаны сброса.

Поэтому для обогрева лучше использовать старый теплоноситель. В результате, даже если сначала в батарее был низ холодный, верх горячий, и секции отличались по температуре нагрева, со временем ситуация может нормализироваться, благодаря постоянной эксплуатации теплоносителя без его замены.

Оптимальное решение, использовать специальный теплоноситель. Он разъедает ржавчину и исключает замусоривание труб и радиаторов, что существенно влияет на теплоотдачу и равномерность прогрева.

Если самостоятельные усилия добиться равномерного прогрева радиатора не дали результата, то затягивать с приглашением квалифицированного сантехника явно не стоит.

Холодные батареи зимой – экстренная ситуация, требующая немедленного решения. Для устранения серьезных неисправностей следует привлечь специалистов, но с некоторыми проблемами можно справиться самостоятельно. Даже если хозяин квартиры или дома не собирается ремонтировать отопление собственными силами, ему не помешают знания о признаках и причинах неисправностей.

Регулирующие вентили для радиаторов

Чтобы в ручном режиме отрегулировать работу отопительных приборов, используют специальные вентили. Такие краны реализуют с прямым или угловым подключением. Порядок, как регулировать батареи отопления с помощью этих устройств в ручном режиме, заключается в следующем.

При повороте вентиля опускается или поднимается запорный конус. В закрытом положении поток теплоносителя полностью перекрывается. Перемещаясь вверх или вниз, конус регулирует в большей или меньшей степени количество циркулирующей воды.

Благодаря данному принципу действия такие вентили также называют «механическими  регуляторами температуры». Устанавливают их на батареи на резьбу, а к трубам подсоединяют фитингами, чаще всего обжимного типа.

Регулировочный вентиль, используемый для отопительных приборов, имеет следующие преимущества:

• устройство отличается надежностью, ему не опасны засоры и мелкофракционные абразивные частицы, присутствующие в теплоносителе – это касается исключительно качественных изделий, у которых конус клапана произведен из металла и тщательным образом обработан;
• изделие имеет доступную стоимость.

У регулировочных вентилей имеются и недостатки – каждый раз при использовании устройства его положение приходится менять вручную  и по этой причине довольно проблематично поддерживать стабильный температурный режим.

Для того, кого не устраивает такой порядок, и он задумывается над тем как регулировать температуру батареи отопления другим методом, больше подойдет применение автоматических изделий, позволяющих держать под контролем степень нагрева радиаторов.

Как убрать журчание и шум воды в батареях

Что делать, когда шум от батарей похож на журчание и бульканье? Ответ в данном случае один – это воздушная пробка. Воздух, попадающий в систему разными путями, вызывает неприятные звуки, которые раздражают владельцев квартиры или частного дома. К причинам, вызывающим такое, относят:

• неправильное наполнение отопительной системы водой изначально;
• нарушенная герметичность трубопровода;
• заполнение системы неподготовленной водой.

В каждом случае решение заключается в стравливании воздуха – систему нужно развоздушить. Для этого существуют краны Маевского, которые открываются отверткой или специальным ключиком. Сначала из отверстия выходит воздух, затем пузырьки. Нужно дождаться ровной струи без перебоев – в таком случае в системе нет воздуха.

Треск, стук и грохот

Тишина в квартире зависит от состояния кронштейнов. При расширении/сужении металла происходит взаимодействие крепежей с радиаторами, в результате чего образуется треск и стук в батареях отопления. Проблема устраняется с помощью резиновых прокладок. Расшатанные кронштейны необходимо укрепить либо заменить новыми.

Аналогичное явление происходит при несоблюдении технологии монтажа элементов в стеновых перегородках и бетонных перекрытиях. Правильная методика предполагает укладку магистрали в гильзы (металлические отрезки цилиндрической формы). Тепло и звукоизоляционные материалы заполняют пространство между трубой и гильзой. В случае нарушения монтажа или выработки шумоизоляционных средств, между двумя металлическими элементами происходит взаимодействие, вследствие которого возникают щелчки и стук в трубах отопления. Очередность исправления описанного недостатка следующая:

1. Очистка остатков старых элементов герметизации внутри гильзы.
2. Обмотка трубы шумоизоляционными материалами (минватой, асбестовой тканью и т.д.).
3. Заделка зазоров герметизирующим средством.
4. Финишная отделка реставрированного участка.

В зависимости от диаметра пространства потребуется выполнение только второго либо третьего пункта.

Стучат трубы отопления и в случае износа регулировочных кранов. Отрыв клапана кран-буксы заканчивается появлением глухих ударов, возникающих с определенной периодичностью.

Как отрегулировать отопление в частном доме кранами

Если в системе отопления наблюдается разбалансировка распределения теплоносителя, тепло неравномерно поступает в разные части помещения, из-за чего происходит перегрев воздуха на одних его участках и недостаточный прогрев на других. Чтобы избавиться от этой проблемы, производится балансировка системы отопления. Работа может быть осуществлена несколькими методами, но в любом случае она представляет собой гидравлическую регулировку, то есть настройку подачи воды, в результате которой теплоноситель будет правильно перераспределен между участками системы.

Как регулировать батареи отопления

Чтобы понять, как происходит регулировка температуры, вспомним, как работает радиатор отопления. Он представляет собой лабиринт труб с разного вида ребрами, для увеличения теплоотдачи. На вход радиатора поступает горячая вода, проходя по лабиринту, она нагревает металл. Он в свою очередь нагревает находящийся вокруг воздух. Благодаря тому, что на современных радиаторах ребра имеют специальную форму, улучшающую движение воздуха (конвекцию), горячий воздух распространяется очень быстро. При активном нагреве от радиаторов идет ощутимый поток тепла.

Такая батарея — очень горячая. В этом случае регулятор установить нужно

Из всего этого следует, что изменив количество проходящего через батарею теплоносителя, можно изменять температуру в комнате (в определенных пределах). Этим и занимается соответствующая арматура — регулирующие вентили и терморегуляторы.

Сразу скажем, что никакие регуляторы не могут повысить теплоотдачу. Они ее только понижают. Если в комнате жарко — ставьте, если холодно — это не ваш вариант.

Насколько эффективно изменяется температура батарей, зависит во-первых от того, как рассчитана система, есть ли запас мощности отопительных приборов, а во-вторых, от того насколько правильно подобраны и установлены сами регуляторы. Немалую роль играет инерционность системы в целом, и самих отопительных приборов. Например, алюминий быстро нагревается и остывает, а чугун, имеющий большую массу, очень медленно изменяет температуру. Так что с чугуном нет смысла что-то изменять: слишком долго ждать результата.

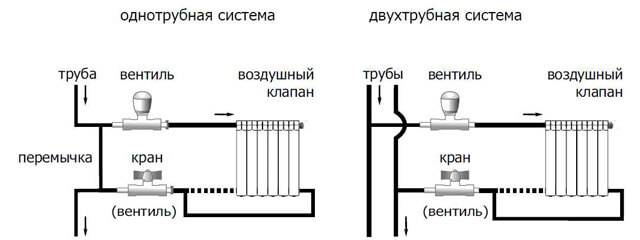

Варианты подключения и установки регулирующей арматуры. Но для возможности ремонта радиатора без останова системы до регулятора нужно поставить шаровой кран (кликните по картинке чтобы увеличить ее размер)

Как увеличить теплоотдачу батарей

Можно ли увеличить теплоотдачу радиатора зависит от того, как его рассчитали, и есть ли запас мощности. Если радиатор просто не может выдать больше тепла, то и любые средства регулировки тут не помогут. Но можно попробовать изменитьситуацию одним из следующих способов:

• В первую очередь проверить засорение фильтров и труб. Засоры — встречаются не только в старых домах. Чаще наблюдаются в новых: во время монтажа в систему попадает разного рода строительный мусор, который при запуске системы забивает устройства. Если чистка не дала результатов, переходим к кардинальным мерам.
• Увеличить температуру теплоносителя. Это возможно в индивидуальном отоплении, но очень сложно, скорее невозможно, при централизованном.
• Изменить подключение. Не все типы подключения радиаторов одинаково эффективны, например, обратное боковое дает снижение мощности на 20-25%, также влияет и место установки отопительного прибора. Подробнее о типах подключения батарей читайте тут.
• Нарастить количество секций. Если подключение и установка выбраны оптимальные, а в комнате все равно недостаточно тепло, значит, тепловой мощности отопительного прибора не хватает. Тогда нужно дорастить несколько секций. Как это сделать, читайте тут.

Регулировка отопительных радиаторов

Чтобы разобраться с вопросом, как регулировать батареи отопления с регулятором, прежде всего, следует выяснить принцип их функционирования. По своей конструкции радиатор состоит из лабиринта из труб и ребер разного вида, обеспечивающих повышенную теплоотдачу.

Горячая жидкость поступает на вход в прибор, проходит через лабиринт и тем самым нагревает металл, а тот отдает тепло окружающему воздуху. Ребра на современных радиаторах делают специальной формы, которая улучшает конвекцию воздушных потоков, и обогрев помещения происходит быстро.

В случае активного нагрева от батарей ощущается тепловой поток. Это означает, что при изменении количества носителя тепла, проходящего через прибор, можно корректировать температуру обогрева комнаты, правда, в определенных пределах.

Именно для этого предназначается специальная арматура – терморегуляторы и вентили. Но установленный на батарею регулятор отопления в квартире не способен повышать теплоотдачу, он может ее только понижать.

Эффективность изменения температуры батареи зависит:

• от того, имеется ли запас мощности у отопительных приборов;
• от правильности подбора и установки регуляторов.

Решения по устранению шумов

Избавиться от некоторых звуков поможет комплекс несложных мероприятий. Вложение серьезных финансовых средств и физических усилий при этом не требуется. На выбор способа устранения шумов зависит их характера. Описанные симптомы помогут решить проблему и избавиться от назойливых звуков любого происхождения.

Гул в трубах отопления

Глухой монотонный шум стояка сопровождается легкой вибрацией в батареях. Причина проблемы – банальная утечка воды. Обнаружить поврежденный участок можно визуально либо на слух. В местах утечки образуется паровое облако и слышится легкий свист либо шипение. Причиной протечки может стать недостаточно закрытый вентиль сброса воздуха. Нередко поврежденные участки скрываются под слоем утеплителя либо в пространстве бетонных перекрытий. Обнаружить их в таких случаях сложно. Утечки в подвальных помещениях создают шум по всему дому.

Другая причина появления гула – засорение труб. Со временем эксплуатации на внутренних стенах образуется слой накипи и ржавчины. Диаметр элементов уменьшается, и давление увеличивается. В результате образуется шум в батареях отопления. Промыть систему можно самостоятельно, позаботиться об этом следует еще до начала отопительного сезона. На радиаторы устанавливается промывочный кран, через который (с помощью шланга) горячая вода сливается в унитаз. Процедуру выполняют до тех пор, пока из шланга не потечет прозрачная жидкость. Иногда таких действий достаточно для прекращения гула, щелчков и треска.

Внимание! Сливая кипяток из отопления нужно соблюдать меры предосторожности. Вода свыше 90°С способна причинить вред здоровью и расколоть керамику

Описанный способ поможет избавиться от мусора частично. Вернуть трубам их первоначальные свойства поможет гидропневматическая промывка отопления либо применение химических реагентов.

Причиной гула становятся краны, отвечающие за регулировку потока отопительной жидкости. Запорное оборудование устанавливается непосредственно перед батареями или в других точках, предшествующих радиаторам. Чрезмерное перекрытие потока воды препятствия нормальной циркуляции. Под давлением отопительная жидкость гудит, свистит и т.п. Предотвратить явление поможет правильная регулировка кранов.

Износ и выработка внутренних деталей запорного оборудования приводит к вибрации. Резонанс деталей создает неприятный гул. Решение проблемы – ремонт либо замена кранов. Элеваторный узел системы отопления, который расположен в подвале, шумит в результате непрофессионального вмешательства. Для увеличения количества теплоносителя жильцы сами вынимают шайбу, которая отвечает за скорость потока воды.

Изоляция для радиаторов редко применяется в России

Индустриальный шум

Он неизбежен, если в контуре системы работает циркуляционный насос. Как правило, насос и является первоисточником посторонних звуков. Центробежные перекачивающие устройства создают поток с высокой турбулентностью, который заметно шумит. Частотный спектр его колебаний очень широк, однако высшие гармоники быстро гаснут и не входят в резонанс с трубами и стояками системы. Это напрямую связано с размерами последних: чем больше диаметр стояков, труб и их длина, тем более низкий гул система будет издавать.

Опасность низкочастотного гула в том, что этот шум содержит неслышимые человеческим ухом гармоники инфразвука, которые разрушающе воздействуют на его нервную систему и организм в целом.

Бороться с индустриальными шумами можно несколькими способами:

• Устраивать надежный фундамент насоса. Возможные варианты – большая масса или амортизаторы.
• Соединять перекачивающие устройства и стояки посредством гибких патрубков.
• Надежно закреплять радиаторы отопления на кронштейнах.
• Не допускать соприкосновения вертикальных подающих стояков с конструкциями зданий, устраивать между ними амортизирующие прокладки.
• Установить расширительный бак мембранного типа до насоса (против движения теплоносителя). Особенно это актуально для моделей с металлической мембраной.

Не стоит бороться с каждым шумовым проявлением работы отопительной системы. Это может превратиться в бесконечную погоню за ускользающей целью. В какой-то степени шумы являются индикатором того, что она функционирует штатно, пусть немного гудят трубы, а в стояке булькает чуть слышно вода.

Не забывайте регулярно проверять резьбовые соединения на предмет утечки теплоносителя, избавляйтесь от воздуха и проводите профилактическую промывку системы от накипи и механических отложений. Все ремонтные работы проводите после ее полного остывания.

Для чего может понадобиться разборка радиатора

1. Для того, чтобы убавить количество секций, когда в комнате слишком жарко.
2. Для добавления дополнительных секций, если установленных не хватает для нормального теплоснабжения помещения.
3. Для соединения двух готовых радиаторов между собой в один большой. Чтобы не добавлять каждую секцию поштучно, можно соединить несколько готовых радиаторов.

Чугунные батареи производятся согласно ГОСТу 8690. Они делятся на 3 типа, в зависимости от расстояния между ниппельными отверстиями:

1. Низкие. 30 см. Полная высота 40 см.
2. Средние. 50 см. Полная высота 60 см.
3. Высокие. 100 см. Полная высота 110 см.

Учитывайте это, если заказываете отдельные секции батареи дистанционно.

Щелчки, стук при нагреве и охлаждении

Иногда посторонние звуки возникают, когда батареи начинают нагреваться или охлаждаться. Связано это с тем, что они делают это неравномерно. Металл расширяется при нагреве и сжимается при охлаждении.

В таком случае нужно проложить прокладки между кронштейнами, на которых батарея крепится к стене или полу и самим радиатором. Это могут быть обычные кусочки резины толщиной 2-3 мм.

Важно!

Если у вас стоят дешевые биметаллические радиаторы, посторонние звуки могут возникать из-за их внутреннего строения. Конструкция биметаллических радиаторов отличается от остальных – в них используются два металла. Если они неплотно прилегают между собой, при расширении будут слышны щелчки.

Шумы в трубе отопления

Причин шума в трубе отопления, тоже две – это сужение трубы, оборачивающееся в препятствие на пути потока воды, и утечка в системе отопления. Понятно, что обнаружить утечку не сложно. А вот с первой причиной придется повозиться. Логично что сужение в стояке отопительной системы обернется для вас более низкой, нежели у соседей, температурой радиатора. Затруднением потоку горячей воды могут стать винтовой вентиль с неисправным клапаном, полуоткрытый вентиль, либо кусочек окалины или шлака, вставшие где-нибудь поперек трубы. С полуоткрытым вентилем легко разобраться и своими руками, а вот остальные моменты требуют вмешательства управляющей компании.

Шумы в отопительной системе в виде стуков могут возникнуть и в радиаторах. Причин здесь уже три – тепловое расширение при переменной температуре радиатора, оборванный клапан вентиля или мелкие частицы в потоке воды.

Я нашел источник шума в трубах отопления!

Начнем с малого, с мельчайших частичках шлака, которые постукивая о стенки трубы создают посторонние шумы. Можно попробовать удалить их путем промывкой отопительной системы. Если имеется промывочный кран, сделать это можно и самому, если нету, то лучше позвать сантехника.

Оборванный клапан – характерная проблема всех винтовых вентилей. Более того, испорченный клапан может полностью перекрыть поток горячей воды, оставив часть квартир без тепла. А в лучшем случае, при небольшом перекосе, может хаотически менять свое положение, вызывая болтанку, и время от времени перекрывать просвет трубы, тем самым вызывая гидроудары. В этих случаях управляющая компания тут же должна сделать ремонт отопительной системы, заменив испорченный вентиль.

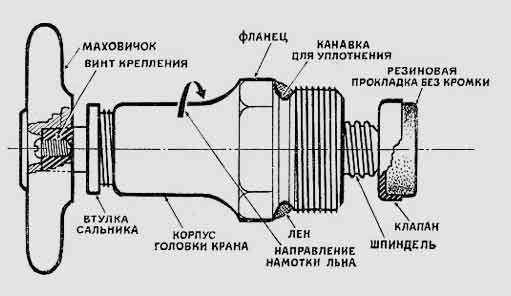

Винтовой вентиль

А сосед-то не знает…

И наконец, третья причина почему гудят трубы в системе отопления – от стука в радиаторе, который закреплен на стальных опорах и расположен, как правило, под форточкой, которую мы часто открываем для проветривания комнаты. Открыли – температура радиатора снизилась. Закрыли – снова повысилась.

Так вот при малейших подвижках прибора в следствие замедленных расширений-сжатий металла и будут возникать скрипы, похожие на редкие постукивания. Чтобы их устранить, достаточно будет проложить фторопластовую пластину между стальной опорой и контактирующими поверхностями отопительного радиатора.

Хочу вам напомнить, что шум в системах водоснабжения и отопления – это лишь часть тонов в многоголосой звуковой палитре трубной «симфонии», но мы рассмотрели основные.

На этой, надеюсь, оптимистичной ноте я и хочу закончить сию статью о ремонте отопительных и водопроводных систем. Думаю, после этого каждый может разобраться почему гудят трубы и своими золотыми руками, либо руками управляющих компаний исправить неисправность. Напоследок у меня к вам вопрос: «Вас не беспокоят соседи сверху своим шумом?». Я почему это спросил? Просто в следующей статье мы с вами рассмотрим как оградить себя от шума с верха.
