Разводка труб в ванной и туалете: способы, схемы, материалы

Важность использования гидроаккумулятора

Гидроаккумулятор состоит из герметического резервуара, разделённого на две части. Одна предназначена для аккумулирования воды другая для создания давления посредством воздуха. Благодаря этому обеспечивается поддержание стабильного давления в водопроводе и контроль включения и отключения насоса.

Естественно, монтаж водопроводной системы в частном домостроении не всегда предусматривает установку расширительного бака. Альтернативой может быть накопительный резервуар большого объёма, монтируемый в самой верхней точке дома. В такой ситуации подача воды будет осуществляться самотёком.

Выбор и укладка водопроводных труб – важный критерий создания цивилизованных условий проживания в частном доме. Без воды в доме нормальный человек не может себя чувствовать комфортно.

Сложно представить жизнь в квартире без принятия ванны, использования посудомоечной или стиральной машины и других бытовых приборов. Так зачем отказываться от всех удобств, проживая в загородной или частной постройке. Тем более что все монтажные работы можно проделать своими руками.

Распространенные ошибки

Очень часто новички допускают ошибки еще на этапе составления проекта будущей водопроводной системы. Поэтому, не имея соответствующего опыта, лучше заказать выполнение схемы разводки специалистам.

Не следует таким образом проектировать систему водоснабжения, чтобы через единственное отверстие в перекрытии проходили все трубопроводы. Нередко это приводит к снижению показателей работы системы.

Даже грамотно просчитанная и составленная с учетом всех строительных норм схема разводки водопровода в квартире или частном доме не принесет пользы в случае допущения при ее реализации тех или иных ошибок. К примеру, очень часто монтаж производится в грязном помещении. При этом концы труб ничем не прикрывают и туда попадает различный строительный мусор. В результате приходится промывать уже собранный водопровод, а в случае сильного засора даже демонтировать тот или иной участок.

При выполнении разводки воды своими руками с применением пластиковых труб многие горе-мастера спаивают их между собой, совершенно не обращая внимание на мелкие загрязнения на концах. А ведь даже капля воды, попавшая в место пайки, может существенно снизить качество и надежность соединения

Проблемы при проведении монтажных работ могут возникнуть и в случае нехватки запорной арматуры. Краны должны устанавливаться на каждом стояке, а также перед всеми без исключения приборами, куда осуществляется подача воды.

Как правило, одновременно с заменой водопровода обычно прокладывают и канализацию

Важно, чтобы трубы различных систем друг друга не перекрывали. В противном случае в дальнейшем могут возникнуть сложности с выполнением ремонтных работ

Выполняя разводку горячего водоснабжения внутри стен или под полом, некоторые предпочитают сэкономить на утеплении труб. В результате не только теряется часть тепла, но и возникает опасность повреждения отделки ванной комнаты, туалета или кухни из-за образующегося на поверхности водопровода конденсата.

Составленная с соблюдением всех норм и правил схема разводки труб холодной и горячей воды, а также канализационной и отопительной систем – основополагающий фактор их стабильной работы. Однако кроме проекта немаловажную роль играет качество используемых материалов, а также правильность проведения монтажных работ. Лишь соблюдение всех условий гарантирует, что трубопровод при правильной эксплуатации прослужит долгие годы без ремонтов.

Сделать разводку труб водоснабжения в квартире или на даче своими руками способен каждый, кто имеет хотя бы минимальные навыки работы с инструментами. При отсутствии возможности выполнить все самостоятельно можно вызвать сантехника.

Выбирайте технологию монтажа в соответствии с дизайном помещения

Скрытый вариант разводки труб сохранит целостность пространства ванной комнаты

По вашему выбору может быть сделана скрытая разводка труб, в комнате в новостройке или открытая, если позволяют условия.

Если дизайн проект вашей ванной комнаты предполагает скрыть все коммуникации в стенах, тогда придется долбить канавки-штробы, а после прокладки труб заделывать их штукатуркой. Стены будут ровными, и вы сможете облицовывать их любыми материалами. Скрытую разводку можно прокладывать не только в стенах, но и под полом.

Открытая разводка делается вдоль стены, оставляя от нее небольшой отступ. Такой вариант немного уменьшает внутренние габариты помещения, но зато дает постоянный доступ к обслуживанию трубопроводов.

Независимо от выбранного варианта разводки труб, вначале вам обязательно нужно установить три важные детали:

  • контрольный вентиль для возможного перекрытия воды;
  • фильтр для предупреждения засорения трубопровода твердыми частицами;
  • водопроводный счетчик соответствующего образца.

Необходимый комплект деталей трубопровода, обязательных к установке на отводе от магистральной трубы

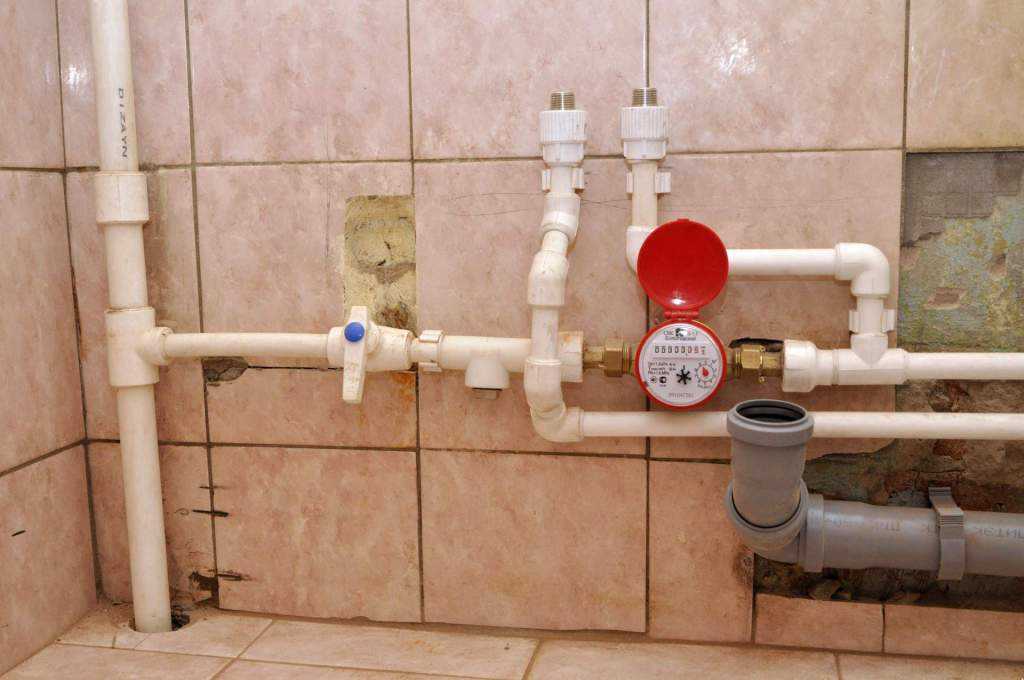

Прокладка полипропиленовых труб поверх стены обеспечивает доступ для ремонта

В случае если вы будете реконструировать санузел и переставлять сантехнические приборы, длина канализационных стоков может увеличиться до нескольких метров. В таком случае медная разводка сливных труб в ванной позволит избежать периодических засорений. Медные трубы обеспечат наилучшую проходимость сливной магистрали, но их обязательно нужно будет располагать с небольшим уклоном.

Способы монтажа водопроводных труб

И видимые трубы никак не украшают ее. Поэтому разработаны технологии, позволяющие спрятать разводку труб в пол или стены. Там же, где такой необходимости нет, применяется открытый метод укладки. Каждый из способов имеет ряд характерных особенностей.

Открытая прокладка

Главное преимущество заключено в том, что имеется постоянный доступ ко всем элементам системы. Такую разводку труб в ванной комнате или туалете легко обслуживать, и можно ремонтировать, не повреждая отделку. Монтаж можно сделать собственными силами, так как процедура менее трудоемкая, и требует применения меньшего количества специализированных приспособлений.

Недостатком принято считать опасность повредить трубопровод. Но это относится только к пластиковым элементам. Металлические и металлопластиковые трубы имеют достаточную прочность, чтобы устоять и остаться целыми при механическом воздействии. Страдает также эстетичность помещения. Также мешает шум воды, жужжание счетчика и т.д.

Чтобы устранить все недостатки мастера монтируют короб, который отделывают в стиле комнаты. Имеется в виду стационарный каркас из металлического уголка, прикрепленный к стенам, потолку и полу. Зашивать нужно не полностью. Оставляют люк с дверцей, который нужен, чтобы можно было добраться к кранам, манометрам, счетчику и т.д.

Главное, чтобы стремление сделать помещение красивым не было сильнее здравого смысла.

Некоторые типы труб нельзя прятать. Железные трубы окисляются, ржавеют, гниют. А если их зашить в короб, конденсат на холодном трубопроводе станет причиной появления очагов коррозии. Выход — это разборный короб, который можно периодически демонтировать, и проводить ревизию и профилактику.

Скрытая укладка инженерных коммуникаций

Суть метода в том, что трасса водопровода укладывается в специально прорезанные ниши. Те, кто пожелает смонтировать разводку именно таким способом, должен учитывать следующие факторы:

  1. Штробить перекрытия запрещено. Пустотные плиты армированные, и именно арматура придает им прочность. Выход – трубы в стяжке на полу.
  2. Цементно-песчаный раствор весит много, а перегружать перекрытия небезопасно. Это может привести к тому, что оно просто лопнет.
  3. Резать несущие стены также не рекомендуется. Нарушая целостность каркаса здания, мастер ставит под угрозу его существование. Возможно обрушение.
  4. Штробить можно кирпичные стены и дома из блоков. Пустотные панели должны всегда оставаться целыми. Это касается бетона и арматуры.

Чтобы не наделать глупостей, лучше обратиться к специалистам. А еще лучше изготовить проект перепланировки, и получить официальное разрешение на выполнение работ.

Несомненный плюс этого метода – отсутствие видимых труб, приятный интерьер. Минус – невозможность вести контроль состояния водопровода. Состояние трубопровода всегда будет тайной, а поломка неприятным сюрпризом. Более того, вмуровывать можно не любые трубы. Нужно выбрать те, которые имеют малый коэффициент термической деформации.

Замуровывать обслуживаемые соединения нельзя.

Если трубы пластиковые, и участки приварены друг к другу – отлично. Главное, чтоб прочность такого трубопровода была достаточной для того, чтобы выдержать нагрузку.

Специалисты рекомендуют придерживаться ГОСТов, которые требуют, чтоб фитинги, муфты и другие соединения были открытыми, так как в большинстве случаев протечь появляется именно здесь.

Зоны ответственности

  1. Кто отвечает за состояние канализации и водоснабжения в квартире?

Подводки ХВС, ГВС и внутренняя канализация в квартире — частное имущество владельца жилья и полностью находится в зоне его ответственности. Стояки — общедомовое имущество. Все связанные с ними неисправности устраняются управляющей компанией за свой счет (точнее, их обслуживание входит в квартплату).

Находящиеся у вас в квартире стояки являются общим имуществом жильцов дома

Граница зон ответственности проходит:

  • В случае водопровода — по присоединению вентиля на подводке к отводу от стояка водоснабжения;
  • В случае канализации — по раструбному соединению между гребенкой (внутриквартирной разводкой) и тройником или крестовиной на стояке.

Методы подключения

Существует два варианта монтажа коммуникаций. В первом случае выполняют внешнюю прокладку труб, а во втором – внутреннюю.

Закрепленные на стене системы позволяют без труда определить и устранить неисправность. Однако такой способ проведения значительно снизит эстетические свойства помещения.

Коммуникации, скрытые внутри стены, напротив, будут способствовать привлекательному виду интерьера. Хотя следует знать, что в случае протечки вам придется полностью демонтировать всю наружную отделку.

Специалисты различают следующие способы подключения коммуникаций:

  • последовательный;
  • параллельный.

В первом случае от основной магистрали водопровода делают отводку, а к ней при помощи тройников последовательно подключают бытовые приборы и сантехнику. Этот метод позволяет немного сэкономить на материалах, однако он снижает эксплуатационные свойства оборудования. Это объясняется значительным снижением давления воды, поступающей по такой системе, а, значит, следствием станет снижение ее напора на выходе. Кроме того, чтобы отключить какой-либо прибор, потребуется на все точки установить дополнительные запорные клапаны.

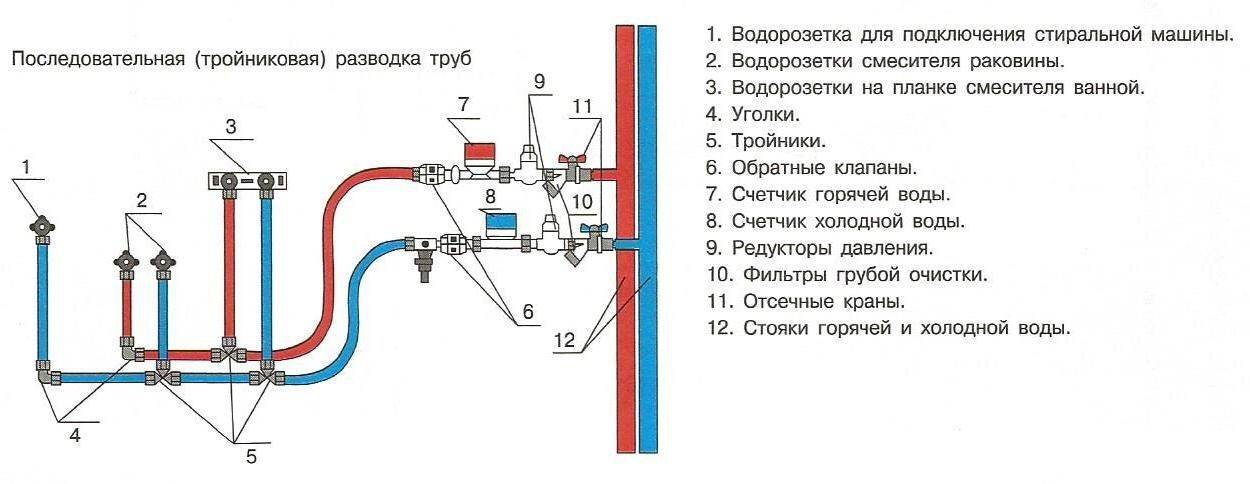

Разводка труб в ванной последовательным или тройниковым способом

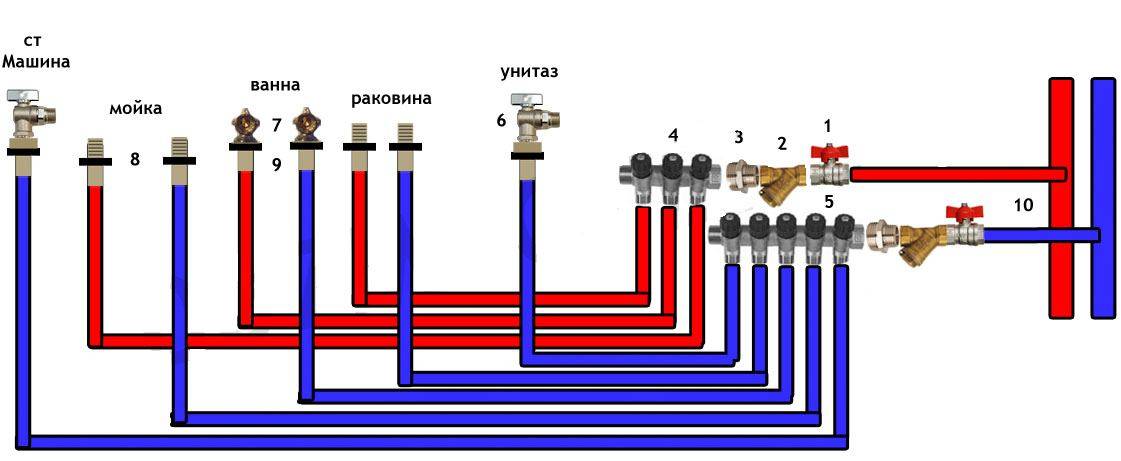

Параллельная разводка труб в ванной, фото образцов которой вы найдете в галерее этой статьи, состоит в том, что каждое устройство подключается отдельно и напрямую из основной магистрали. Специалисты советуют именно такой метод, поскольку при большом количестве точек подсоединения он станет наиболее целесообразным. Особенно уместно в этом случае будет установить запирающий кран на каждой точке подключения и на основном коллекторе. Общий клапан поможет полностью перекрыть водоснабжение, когда это будет необходимо. С помощью индивидуального краника можно отключить отдельно взятый прибор, например, для устранения его неисправности, не препятствуя при этом работе остальной техники.


Именно коллекторный способ разводки труб станет оптимальным вариантом

Какой выбрать материал?

Для прокладки водопровода можно выбрать различные трубы, но специалисты чаще всего рекомендуют практичные современные решения:

  • Полипропилен. Такие детали справляются с давлением до 25 атмосфер, долговечны и не подвергаются коррозии. Полипропиленовые трубы подходят как для холодной, так и для горячей воды. Для соединения элементов используется диффузионная сварка, в результате получаются надежные неразъемные стыки.
  • Металлопластик. Каждая деталь представляет собой двухслойную конструкцию, внутри которой находится пластик, а снаружи – металл. Изделия можно использовать для проведения холодного и горячего водопровода. Трубы хорошо сгибаются, что позволяет уменьшить число соединений. Для обустройства стыков применяются компрессионные или прижимные фитинги.

Для прокладки водопровода понадобятся трубы в комплекте с переходниками, тройниками, уголками, муфтами и запорной арматурой

Канализационная магистраль чаще всего выполняется из ПВХ труб. Поливинилхлорид отличается достаточной жесткостью, что дает возможность использовать его при монтаже стояков. Для соединения элементов используется раструбная конструкция с уплотнением.

Небольшой вес труб из ПВХ существенно облегчает их монтаж. Для прокладки канализации используются элементы двух основных размеров: диаметром 50 и 110 мм.

Особенности установки коллектора

Приспособление представляет собой металлический или пластиковый полый корпус с отверстием для коммутации к стояку и несколькими выходами для подсоединения трубопроводов.

Сечение входа на 25-30% превышает размер отводных каналов, что поддерживает подачу жидкости нескольким потребителям с постоянным напором.

Коллекторы из металла имеют резьбовые муфты для установки. Пластиковые переходники для полипропилена оборудованы фитингами компрессионного типа или переходниками для пайки.

При подборе схемы распределителя учитывают температуру потока (существуют модели для горячего либо холодного трубопроводов) и количество отводов (стандартом предусмотрено от 2 до 6 выходов).

Если в помещении используется большее количество потребителей, то потребуется соединить несколько изделий по последовательной схеме. Каждый раздаточный узел оборудован отдельным трубопроводом с резьбовой заглушкой.

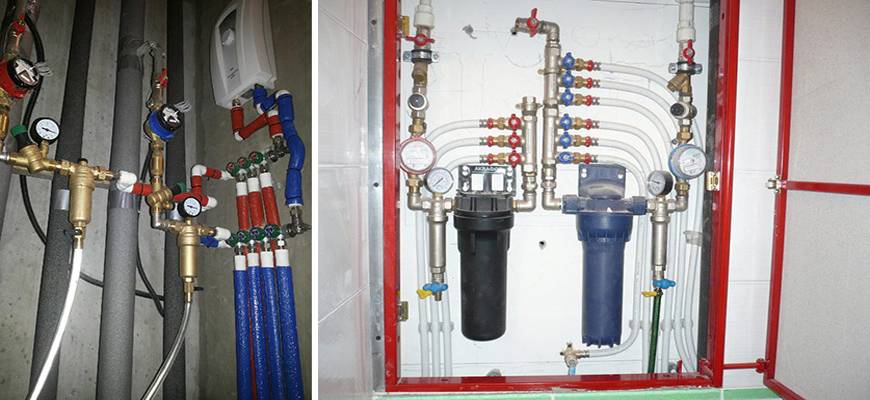

Установленный коллектор.

Способы укладки магистрали

При монтаже системы водопровода используют два способа укладки труб:

  • Открытый;
  • Скрытый.

В первом случае тубы монтируются поверх декоративной отделки комнаты и не скрыты от глаз пользователей. Во втором случае водопровод укладывается в специальные бороздки в стенах и полу — штробы. Работа по штроблению очень шумная и пыльная.

При скрытом способе укладки водопровода на трубу в штробе надевают защитную муфту, которая позволит защитить магистраль от возможных повреждений и при этом компенсирует терморасширение тубы. Магистраль, расположенная внутри стены, должна быть обязательно цельной. После монтажа и соединения всех труб система декорируется.

Разработка схемы своими руками

Для правильно составленной схемы потребуется подробный план жилого помещения, в котором указывают все приборы сантехники.

Схему выполняют, придерживаясь одного масштаба, опираясь на настоящие размеры комнат. Подробный проект позволит верно подсчитать необходимый объем материалов, комплектующих деталей.

На схеме следует указать точное нахождение точек сантехники, длину водопровода, место расположения трубопрокатов, подающих воду, канализационные трубы, потому что обе системы располагаются рядом друг с другом.

В схему включают все фильтры, бойлер, насосы.

Важно! Схема не должна быть сложной, чтобы трубы не пересекались между собой. Канализационные и водопроводные контуры следует прокладывать рядом, чтобы спрятать их за одним коробом

Если трубы располагаются в полом, то тройники следует выводить перпендикулярно вверх.

Во время создания схемы стоит опираться не требования СНиП, действующие в России.

Основные точки системы

Стандартная схема водопроводной разводки, включающая скважину либо колодец, может прокладываться последовательным способом.

Внимание! Для трубопровода наружного типа требуется теплоизоляция. 5.арматура водоразборного типа соединяет трубы, перекрывает подачу воды, прокладывает их под наклоном

Состоит из фитингов, тройников, специальных розеток

5.арматура водоразборного типа соединяет трубы, перекрывает подачу воды, прокладывает их под наклоном. Состоит из фитингов, тройников, специальных розеток.

6.фильтры защищают приборы от грязевых частиц, содержащихся в воде, снижают количество соли, смягчают ее.

7.гидроаккумуляторный бак нужен для обеспечения хорошего напора, исключения постоянного реагирования насосного оборудования.

8.приборы группы безопасности контролируют давление в трубах, продлевают срок службы приборов.

Данные узлы монтируются в систему последовательно.

В загородном доме коллектор располагают в специальном строении, к примеру, котельной, либо в подвале, цокольном этаже.

Если дом в несколько этажей, то требуется установка коллектора на каждый этаж. В небольшом жилище коллектор располагают сзади бачка в санузле либо в шкафчике.

Для экономии средств коллекторную конструкцию устанавливают недалеко от всех приборов, в равной удаленности от каждого.

Как установить коллектор по направлению течения жидкости:

1.в месте стыка трубы, соединяющейся с коллектором, ставят затворный кран, чтобы отключать при авариях.

2.затем идет фильтр грубой очистки.

3.фильтр для мелких взвесей.

4.установка обратного клапана.

К трубе, подающей воду, подводят коллектор, у которого число выходов зависит от числа приборов сантехники.

Если не все выводы задействованы, то можно установить заглушки.

Особенности прокладки скрытой, открытой системы

Различают открытый и скрытый способ монтажа. Выбор полностью зависит от желания хозяина.

Закрытый тип считается эстетичным, экономит пространство до десяти сантиметров.

Все трубы в системе спрятаны от глаз. Полипропиленовые трубы применяют для прокладки данным методом. Контуры убирают в шторы в стене, либо строят гипсокартонную стену, которую отделывают облицовкой.

Если укладывают трубы в монолит, их покрывают кожухом, вставляя одну трубу в другую.

Если потребуется ремонт, то придется снять облицовку, затем заново отделывать – это считается недостатком метода. Протечки не сразу видны, поэтому может затопить весь дом. Скрытым методом укладывают трубы на прямых участках с цельными контурами, все стыки производят открытым методом. Участки с затворной арматурой оснащают дверцами, чтобы выполнять осмотр и ремонт оборудования, мест соединения.

Внимание! В открытом типе разводке сразу видны неполадки, протечки, что дает возможность быстро отремонтировать поломки

Диаметры

Какое сечение должны иметь трубы для водоснабжения загородного дома?

Мы не станем перегружать читателя дремучей теорией и, как в известном анекдоте, просто покажем пальцем:

  1. Если вы хотите реализовать коллекторное водоснабжение частного дома — разводка труб после коллектора выполняется материалом с внутренним (подчеркиваем, внутренним!) сечением не менее 12 мм;

Разводка от коллектора выполнена металлопластиком с внутренним сечением 12 мм (внешний размер 16 мм)

  1. Трубы до коллектора должны иметь внутренний диаметр не менее 20 мм при количестве одновременно используемых точек водоразбора до трех включительно и не менее 25 мм, если их от трех до пяти;

Пропускная способность трубы пропорциональна квадрату ее внутреннего диаметра. Увеличение диаметра с 12 до 25 мм увеличит пропускную способность водопровода в 4,34 раза.

  1. При последовательной разводке разумный минимум внутреннего диаметра подводок водоснабжения — 15 мм. Если планируется одновременно использовать больше двух точек водоразбора, его стоит увеличить до 20 мм.

В домах советской постройки подводки водоснабжения монтировались стальной трубой размером 15 мм

Условный проход и внешний диаметр

«Стоп! Уже началась путаница!» — однажды сказала Алиса своему другу Додо в сказке Льюиса Кэрролла. Путаница в нашем случае возникает вокруг термина «диаметр».

В зависимости от типа труб для их маркировки используются абсолютно разные параметры:

Стальные водогазопроводные (ВГП) трубы обозначаются так называемым условным проходом. Он указывает на то, что на трубе может быть нарезана трубная резьба соответствующего размера, и примерно соответствует ее внутреннему диаметру. Например, стальная подводка ДУ 15 согласно ГОСТ 3262-75 имеет внешний диаметр 21,3 мм и внутренний 14,9 — 16,3 в зависимости от толщины стенок (легких, обыкновенных или усиленных);

Условный проход примерно соответствует внутреннему диаметру стальной трубы

Все без исключения виды пластиковых и металлопластиковых труб маркируются внешним диаметром. Чтобы узнать внутренний диаметр, от внешнего нужно отнять удвоенную толщину стенки (она тоже всегда указывается в маркировке или технической документации).

Наружный и внутренний диаметр различаются на удвоенную толщину стенки

Так, стальной водопровод при последовательной разводке и одновременном использовании двух точек водоразбора может иметь размер ДУ 15. Однако в том случае, если вы хотите поставить на водоснабжение дома пластиковые трубы, необходимый вам размер равен уже 20 мм.

Типы разводки инженерных коммуникаций + видео обзор

Перед началом проектированием разводки полипропиленовых труб в ванной и туалете, нужно ознакомиться с возможными вариантами. Технология в корне меняется, равно и в случаях с металлом и металлопластиком. В любом случае различают два типа монтируемых сантехнических конструкций трубопроводов водяного снабжения.

Разводка последовательного типа

Это самый экономичный способ организовать подачу воды. Технология предполагает протяжку отвода от горячего или холодного стояка к ближайшему потребителю. От него через тройник трубопровод идет к следующему прибору, и так далее до самого дальнего. Система надежна, но такую разводку труб используют там, где нет необходимости подсоединять большое количество точек потребления.

Среди плюсов нужно отметить простоту монтажа, легкость проектирования, малый расход материалов. Разводка будет эффективной в совмещенных санузлах. Но если подсоединить много приборов, и включить их одновременно, напор может упасть настолько, что его будет недостаточно для безопасной эксплуатации, например, стиральной машины. В остальном последовательное подключение эффективно.

Коллекторный тип разводки

При этой схеме предполагается, что магистраль имеет столько же отводов, сколько точек расхода воды будет подключено к стояку. Материалов придется израсходовать больше, процесс монтажа трудоемкий. Но все это перекрывают плюсы, которыми обладает такая разводка труб. При необходимости можно отключить одного потребителя, оставив работать остальные.

Из плюсов, давление распределяется равномерно, даже если включить все краны, бытовую технику, напор останется мощным. Можно отключать ненужную, редко используемую технику, снимать и ремонтировать ее, производить подключение поэтапно. В последнем случае на этапе проектировки нужно запланировать необходимое количество отводов.

Выводы и полезное видео по теме

Сборка водопровода из металлопластиковых труб в исполнении мастера-сантехника:

Практическая видеоинструкция по установке муфт для металлопластиковых труб, монтажу сгонов и промежуточных секций водопровода:

Видеопособие по капиллярной пайке медных труб для водопроводной магистрали:

https://youtube.com/watch?v=N9QwpYEQpUw

Правила выбора полипропиленовых труб для водопровода:

https://youtube.com/watch?v=fKf2kG7gHvw

Построение работоспособной водопроводной системы в квартире невозможно без внимания к деталям на каждом этапе – проектировании, выполнении гидравлического расчета или сборке выбранной схемы разводки. Впрочем, положиться на типовые решения или выполнить построение эффективного водопровода на годы вперед – решать вам.
