Установка и ремонт станций автоматического водоснабжения своими руками

Какие преимущества автоматических насосных станций

Автоматическая насосная станция

Преимуществом такого оборудования является то, что насос автоматически сам включается и качает воду. Достаточно всего один раз правильно установить такой агрегат и проблема с доставкой воды будет решена.
Вода сама будет идти по ранее проложенным трубам. При понижении уровня воды насос перестанет работать и включится автоматическая насосная станция.
Основная характеристика такого оборудования – высокая мощность, большая производительность, высота забора воды, объем накопительной емкости. Как монтируются автоматические насосные станции, ремонт составляющих оборудования хорошо показывает видео в этой статье.

Особенности эксплуатации скважины

Готовая станция является установкой, оснащенной поверхностным насосом, производящим забор воды из источника методом разрежения. Эжектор может быть встроенным в насосное оборудование или выносным и его следует размещать непосредственно в скважине.

Станции со встроенным инжектором способны поднимать жидкость с глубины, не превышающей 8 метров, они обеспечивают напор, составляющий более 40 метров. Поскольку данным установкам не опасно попадание воздуха, их не всегда нужно перед стартом работы заполнять водой. Они могут сначала прокачать воздух, а потом воду.

Среди их плюсов значится надежность и высокая производительность. Большой их  недостаток – сильный шум, поэтому монтаж насосной станции данного типа допустим в доме, но в подсобном помещении с качественной звукоизоляцией.

Агрегаты с внешним инжектором позволяют добывать воду с глубины более 20 метров. Эжектор в этом случае перед тем, как подключить насосную станцию к скважине, помещают в источник – он становится одной из частей заборного узла.

По напорному шлагу жидкость попадает в эжектор, где в камере всасывания образуется область разрежения и жидкость по всасывающему (вакуумному) шлангу направляется из скважины вверх. Подобные установки имеют низкий уровень шума и отличаются малым потреблением электроэнергии, но их КПД равен не более 40%.

Насосные станции, укомплектованные погружным насосом, почти не шумят. Они могут выполнять водозабор с любой глубины и при большом удалении источника от постройки. Для них не опасны небольшие протечки в трубах и подсос воздуха.

Но до того, как установить водяную станцию с насосом погружного типа, нужно помнить о важности чистоты воды, а значит потребуется мощная фильтрационная система. Из минусов следует отметить высокую цену и возникновение трудностей при проведении ремонта и обслуживания.

Как разобрать насосную станцию

Разбирать самостоятельно насосную станцию следует, исходя из инструкции производителя. В общих же чертах схема разборки аппаратуры выглядит так:

  • Первым делом следует отключить прибор от электросети, и слить с трубопровода воду.
  • Затем отсоединяется бак-расширитель и демонтируется насос.
  • Откручиваются все болты на корпусе, после чего внешний кожух насоса снимается.
  • С задней части двигателя снимаем крышку и крыльчатку вентилятора.
  • Снимаем крепёжный винт крыльчатки насоса, после чего она снимается с вращающего вала.
  • После снятие крыльчатки можно демонтировать сальник. Для этого следует снять крепёжное кольцо и вытащить одну его часть.
  • Затем отсоединяется двигатель от консоли и демонтируется вторая половина сальника.

После замены вышедшей из строя детали, следует собрать насос и запустить его.

Монтаж системы водоснабжения из скважины

Помимо классификации скважин в зависимости от высоты шахты на абиссинские, песочные и артезианские виды, важным критерием для определения схемы водозабора служит расстояние от их водного зеркала до поверхности земли.

Если зеркало воды в шахте скважины больше 9 м от поверхности земли или его уровень понижается при водопотреблении, для водного забора используют погружные насосы. При водном зеркале выше 8 – 9 м и его неизменном статическом положении для всасывания воды чаще применяют насосные установки.

С погружным насосом

При использовании для забора глубинного скважинного насоса применяют два вида его обвязки.

Первый вариант состоит в устройстве кессонного колодца, в центре которого находится обсадная колонна с оголовком.

При втором варианте подключения электронасоса используется скважинный адаптер, вмонтированный сбоку верхней обсадной трубы. От нее на глубине ниже уровня промерзания почвы пластиковый трубопровод из полиэтилена низкого давления (ПНД) отходит в дом. При этом вся автоматика управления электронасосом, включающая гидробак, напорное и реле сухого хода, манометр, а также фильтры грубой очистки от песка и мелкоячеистые картриджные, размещаются в подвале дома или на его нижнем этаже.

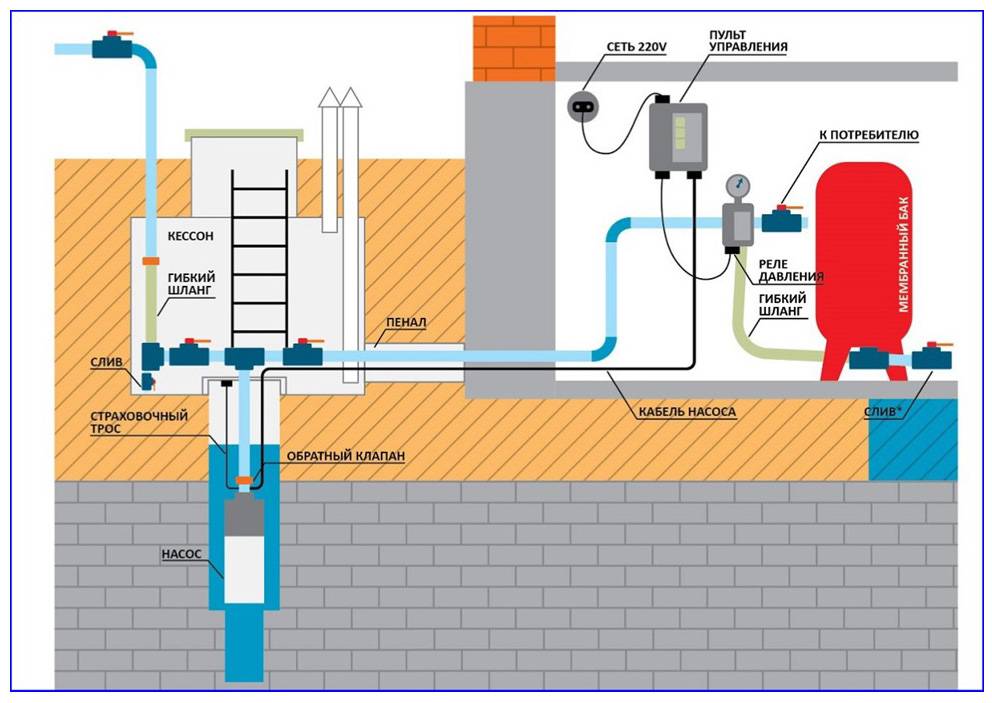

Рис. 8 Варианты подключения погружного электронасоса к автоматике в кессонном колодце

Если обсадная колонна скважины спрятана в кессоне, то возможны два варианта размещения оборудования. При первом всю автоматику, как и при адаптерном подключении, размещают в доме. При втором варианте используют свободное пространство внутри кессонного колодца. В нем размещают фильтры, реле давления и сухого хода, гидроаккумулятор.

Разводку обычно делают отрезками полипропиленовых (ПП) или из полиэтилена низкого давления ПНД труб, соединяя первые пайкой, иногда применяют металлопластик.

Многие хозяева используют еще один вариант размещения скважины, после бурения сооружая на ее месте дом. При этом они забывают или не знают, что скважинные источники на песке часто нуждаются в прокачке и прочистке от образующегося на дне ила. А проведение этих процедур в доме сопряжено с немалыми трудностями, грязью и может быть просто технически нереализуемо.

Рис. 9 Автоматика с гидробаком для управления работой погружного насоса в доме

С поверхностной насосной станцией

При использовании насосной установки ее также размещают в доме или кессоном колодце. Если станция находится внутри здания, ее напорный трубопровод прокладывают под землей и заводят в скважину через адаптер.

Нередко встречается вариант, когда насосную станцию устанавливают в кессонном колодце. Такое размещение позволяет избежать шума в доме и экономит в нем жилую площадь.

Некоторые обходятся без кессонного колодца, устройство которого требует отнимает довольно много времени и средств. Они устанавливают насосную станцию на улице под навесом и протягивает от нее ПНД трубопровод в дом. К недостаткам такого метода относят плохую защищенность труб и насосной установки от промерзания в зимнее время. Выходом из положения служит помещение в напорный рукав саморегулирующегося нагревательного электрокабеля.

Рис. 10 Насосные станции дома и в кессоне

Используемая схема водоснабжения частного дома от скважины с гидроаккумулятором и реле давления позволяет полностью автоматизировать процесс водозабора. Приборы могут устанавливаться как отдельно при использовании глубинного, поверхностного электронасоса, так и в одном блоке, если находятся в составе насосной станции.

Виды систем водоснабжения

Для автономного водоснабжения частного дома из скважины используют несколько вариантов с применением различных устройств. Так как вряд ли кто-то захочет включать и отключать насос, подающий воду в дом, вручную, в каждый из схем обязательно должен присутствовать прибор, проводящий данные операции в автоматическом режиме.

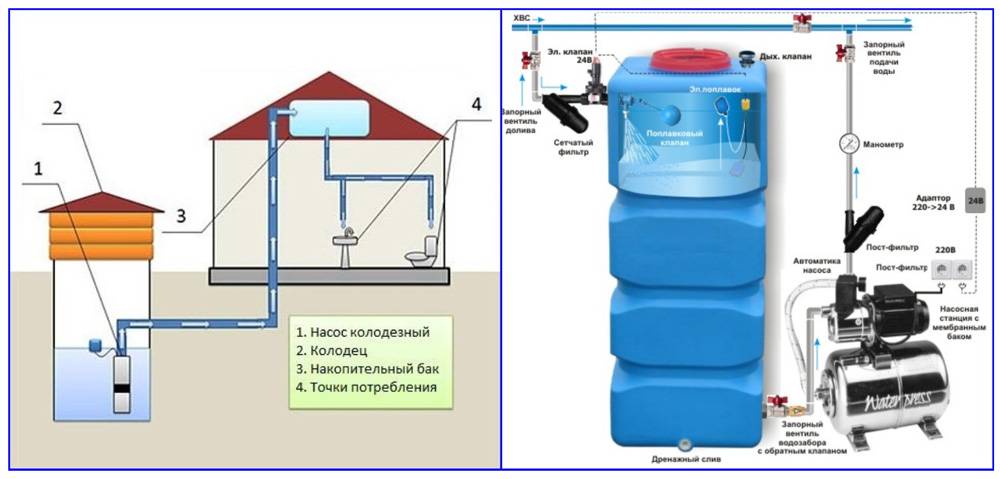

Рис. 3 Системы водообеспечения с накопительной емкостью

С накопительным баком

Для организации водоснабжения с накопительным баком на чердаке дома устанавливают резервуар большой емкости. От электронасоса, погруженного в скважину или находящегося на поверхности, к баку подводят трубопровод и заполняют его водой.

В резервуар помещают поплавковый выключатель, подсоединенный в цепь питания электронасоса. При наполнении емкости водой поплавок поднимается вверх и электронасос отключается, прекращая подачу воды.

В нижней части емкости помещают трубу, от которой вода поступает в водопроводную систему дома.

Чтобы избежать аварийных ситуаций, связанных с переполнением бака, в его верхней части в области горловины проделывают отверстие, вставляют в него трубу, второй конец которой выводят наружу за стены дома.

Водоснабжение без гидроаккумулятора в домах с малой этажностью не обеспечивает достаточно высокий напор, минимальное рекомендованное значение которого 1,5 бара. Чтобы получить давление в водопроводе хотя бы в 1 бар, бак необходимо поднять на высоту 10 м от водопроводной магистрали или использовать дополнительно повысительный электронасос (насосную станцию).

К тому же трубопровод, проходящий сверху вдоль стен, не способствует повышению внешнего эстетичного вида жилых помещений.

Системы водоснабжения дома без гидроаккумулятора ввиду относительно простой схемы монтажа чаще используют в доме или на даче с периодическим проживанием жильцов. В этом случае трубопровод подачи воды в расширительный бак размещают снаружи здания и используют насосное оборудование, которое можно быстро демонтировать (поверхностные насосы или насосные станции).

Стоит отметить, что не обязательно устанавливать накопительные баки вверху, они могут быть расположены и внизу в подвальных помещениях, как это нередко происходит при использовании водоочистных установок. Из накопительных резервуаров воду в водопроводную магистраль дома подают при помощи любого типа насосов, как поверхностных, так и погружных.

Рис. 4 Гидроаккумуляторная система водоснабжения с гидробаком и погружным насосом

С гидроаккумулятором

Система водоснабжения частного дома с гидравлическим аккумулятором в сравнении с накопительной емкостью используется намного чаще. Применение аккумуляторного бака напрямую связано с использованием гидрореле, последовательно подключенного в цепь питания электронасоса. Схема водоснабжения частного дома с гидроаккумулятором имеет следующие особенности:

  • Позволяет задавать диапазон рабочих давлений в системе.
  • Устраняет последствия гидроударов.
  • Задает временные интервалы циклов включения-отключения электронасоса.
  • Создает некоторый запас воды в системе.

Гидроаккумуляторная система работает по следующему принципу.

При включении электронасоса идет наполнение водой водопроводной магистрали и бака, пока давление в системе не достигнет, к примеру, 3-х бар. При этом напоре мембрана гидрореле настолько втягивается внутрь, что срабатывают его внутренние контакты и цепь питания насоса прерывается.

При потреблении воды из водопровода напор в системе постепенно падает, и когда он достигает значения в 1,5 бара, внутренние контакты реле замыкаются и на электронасос вновь подается питающее напряжение. В водопроводную магистраль вода закачивается до тех пор, пока давление в 3 бара вновь не отключит электронасос через реле.

Схема с гидроаккумулятором более гибкая, она позволяет регулировать напор в водопроводе при помощи гидрореле, связанного с гидробаком.

К примеру, в доме с этажностью не более одного на реле устанавливают диапазон рабочих давлений от 1,5 до 3 бар. Для зданий в три этажа требуется больший напор воды и можно установить диапазон его изменений от 3 до 5 бар.

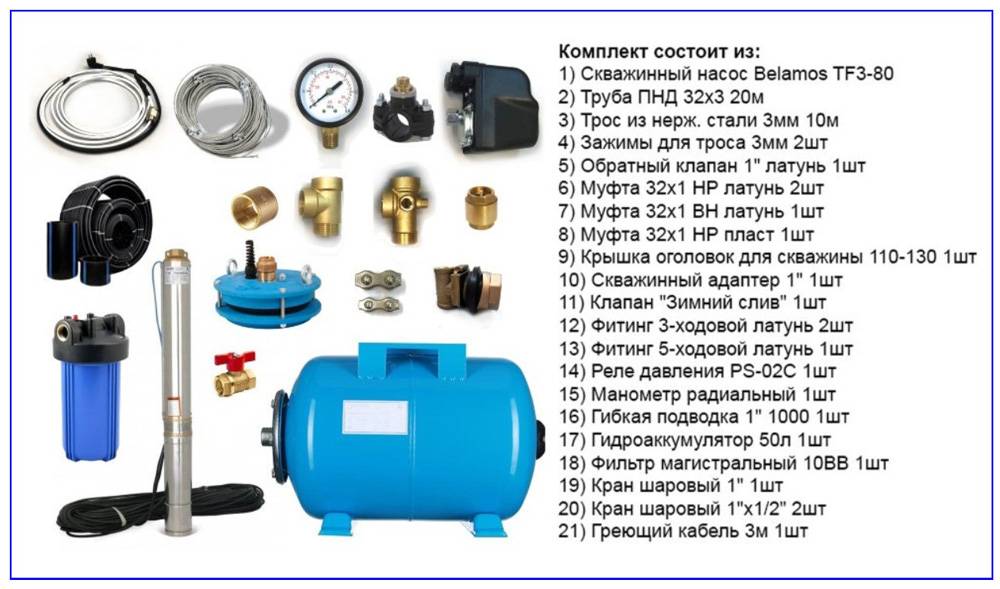

Рис. 5 Оборудование и комплектующие для обеспечения водоснабжения из скважины глубиной 50 м

1 Из чего состоит насосная станция?

Насосные станции для скважины состоят из следующих функциональных элементов:

  1. Водяной насос.

В обустройстве насосных станций своими руками, для забора воды чаще всего используются два вида насосов – вибрационные (типа «Малыш», «Ручеек», и им подобные), либо центробежные агрегаты. Выбирать вибрационный насос стоит, если забор воды выполняется из неглубокого источника – колодца, либо скважины на песок, глубина которой не превышает 10-15 метров.

К преимуществам вибрационных устройств можно отнести минимальную стоимость, простой ремонт, и достаточную, для нетребовательного бытового использования, продуктивность.

Однако если вы владеете артезианской скважиной, глубина которой превышает 30 метров, вам понадобится глубинный центробежный насос. Такие агрегаты стоят на порядок дороже, однако их мощность и ресурс работы несравнимо выше, чем у насосов «Малыш».

Часто используют и поверхностные насосы, но они имеют сравнительно низкую возможную глубину забора воды (примерно 12-15 метров), а потому для использования внутри глубоких скважин или колодцев не подходят.

  1. Гидроаккумулятор

Обычная насосная станция с гидроаккумулятором, реле давления, насосом и манометром

Гидроаккумулятор для насосных станций – это емкость, которая выполняет функцию накопления воды. Помимо того, что в доме постоянно будет находиться необходимое количество воды, такой бак будет защищать всю систему от гидроударов, и обеспечивать оптимальный режим работы насоса.

Гидроаккумулятор контролирует плавность изменения давления подачи воды при его работе, и убирает необходимость постоянного включения и выключения насоса (что крайне позитивно сказывается на сроке службы вибрационных устройств «Малыш», так как в большинстве случаев их ремонт связан именно с перегревом и повреждением обмотки электромагнитных катушек).

Однако не стоит думать, что установка одного только гидроаккумулятора защитит насос от перегрева. Это устройство, конечно, сократит время работы насосного оборудования. Однако погружные модели, особенно насосы «Малыш», могут перегреваться и за счет слишком малой толщи воды вокруг, так как именно вода выполняет основные функции по охлаждению их двигателя и корпуса.

  1. Реле давления

Реле давления это то, что объединяет всё оборудование в общую систему, и обеспечивает её автономное функционирование. Собрать насосную станцию для скважины без этого элемента невозможно. Реле постоянно контролирует уровень внутреннего давления, которым обладает накопительная емкость (гидроаккумулятор).

Если давление в гидробаке падает ниже допустимого уровня, что свидетельствует о том, что уровень воды в нём уменьшился, реле давление соединяет контакты погружного насоса, вследствие чего он включается, и начинает подачу воды. Как только гидроаккумулятор заполнился до необходимого уровня, реле отключает насос.

  1. Манометр

Устанавливается на гидробак, если емкость изначально не была им укомплектована. Исходя из показателей манометра, выполняется контроль и регулировка всей системы.

Пару советов о том, как выбрать насосную станцию: лучше всего отдавать предпочтение оборудованию от проверенных производителей «Грундфос», «Педролло», «Эргус».

Подключение поверхностного насоса к гидроаккумулятору

Технические характеристики станции (продуктивность и максимальную глубину подъема воды) выбирайте исходя из глубины и дебита вашей скважины, накопительную емкость – исходя из количества воды, которое вам понадобится для бытового использования, в случае отсутствия электроэнергии и невозможности осуществить водозабор.

Назначение и виды гидроаккумуляторов

Гидроаккумулятор (гидропневмобак) выступает важнейшей частью автономного водопровода. Прибор, зачастую, для своей работы использует энергию сжатого воздуха. Существуют также пружинные и механические модели, но в автономных системах дач или частных домов они практически не встречаются.

Конструктивно гидроаккумулятор предоставляет собой герметичную металлическую емкость (бак), разделенную на две части: эластичную камеру (грушу) для воды и окружающую ее воздушную прослойку. Таким образом, вода внутри гидрокамеры не контактирует со стенками бака, что позволяет избежать коррозии его стальной оболочки. Применяемый для изготовления груши высокопрочный бутил отвечает санитарным требованиям по хранению питьевой воды. Закачка/отбор жидкости осуществляется через резьбовой патрубок, сообщающийся с рабочим объемом эластичной гидрокамеры.

Воздушное отделение гидроаккумулятора оснащено пневмоклапаном, позволяющим регулировать давление (нормальный показатель – 1,5-2 атм.). Гидробаки от 100 л оснащаются еще одним клапаном для отвода выделяющегося из воды воздуха.

Не путайте с расширительным баком

Внешне гидроаккумулятор напоминает расширительный бак для систем отопления, устанавливаемый в контурах закрытого типа. Он нивелирует изменение объема нагревающейся/охлаждающейся жидкости. Основные отличия между этими устройствами – материал изготовления мембраны и специфика устройства внутренних камер.

В отличии от гидроаккумулятора, в котором резиновая «груша» помещена в емкость с водой, расширительный бак разделен на две части эластичной перегородкой. Одна часть заполняется теплоносителем, другая – воздухом. Если включить расширительный бак в водопроводный контур, то на выходе из крана потребитель будет получать ржавую воду, из-за её непосредственного контакта с металлическими стенками. Различаются также характеристики внутренних мембран. В расширительном баке они рассчитаны на нагрев до +90С и выше при небольшом колебании давления. Гидроаккумуляторная мембрана способна переносить регулярные перепады давления, но при температуре жидкости не выше +30С.

Классификация гидроаккумуляторов

Она осуществляется по следующим критериям:

  1. Тип установки. Различают вертикальные и горизонтальные приборы: они работают по идентичному принципу. Отличает их только способ отвода воздуха из водяной камеры. В моделях вертикальной ориентации газ скапливается в верхней части мембраны. Его стравливают посредством дополнительного клапана. Горизонтальные устройства для этого оснащены дополнительным модулем (слив, ниппель и шаровой кран). При выборе установочного типа гидробака ориентируются на особенности помещения, в котором планируется его размещение.
  1. Внутренняя конструкция. Различают поршневые, балонные и мембранные устройства.
  1. Объем бака. На рынке сантехнического оборудования представлены модели объемом 2-500 л. Для квартиры достаточно 24-50 л. Обширную дачу или загородный дом рекомендуется оснащать емкостями на 80-100 л.

Преимущества использования гидроаккумуляторов в схемах водоснабжения

Гидропневмобак решает ряд проблем:

Защищает насос от износа. Он не включается для поддержания давления в системе при каждом открытии водяного крана, так как вода расходуется из запасов гидробака. Это значительно увеличивает продолжительность безремонтной эксплуатации насоса.
Обеспечивает стабильность давления в трубах

Для автономных систем это крайне важно, т.к. напор в них постоянно колеблется при одновременном открытии нескольких кранов

Помимо нагрузок на трубы, это приводит к перепадам температуры воды. Например, принимать душ в таких условиях не очень комфортно.
Предохраняет от гидроударов. Без промежуточной емкости между точкой водозабора и домовой системой каждое включение насоса провоцирует гидроудар (основная причина порывов труб).
Создает стратегический запас воды на случай перебоев с подачей электроэнергии. Это особенно актуально для домовладельцев, проживающих в отдаленных местностях.

Варианты места установки насосной станции

Планируя собрать и подключить насосную станцию к водопроводу в доме, следует учитывать следующие моменты.

  1. Агрегат должен располагаться вблизи от источника воды. Благодаря этому будет обеспечено стабильное всасывание жидкости из источника и ровная работа станции. Если оборудование разместить далеко от скважины (колодца), то оно не сможет закачать воду и выйдет из строя.
  2. Для установки оборудования нужно подобрать сухое, хорошо вентилируемое и теплое место.
  3. Аппарат не должен касаться каких-либо предметов и стен.
  4. Доступ к оборудованию для проведения профилактического осмотра и ремонтных работ должен быть свободным.

Исходя из вышесказанного, может быть несколько вариантов установки агрегата.

В доме

Для правильной работы станции самым идеальным вариантом является отапливаемое помещение. Хорошо, если в частном доме имеется котельная с хорошей шумоизоляцией.

В крайнем случае, оборудование для подачи воды можно установить в прихожей, ванной, коридоре или в кладовке. Но эти помещения должны находиться как можно дальше от комнат отдыха (спальня, гостиная). Аппарат помещают в шкаф или закрывают специальным кожухом, обеспечивающим звукоизоляцию.

В подвале

Чаще всего насосное оборудование устанавливают в подвале дома или в цокольном этаже. Иногда агрегат устанавливают под полом, обеспечивая доступ к нему через люк. В любом случае, место, где производится монтаж аппарата, должно быть с хорошей звуко- и гидроизоляцией. Также оно должно быть достаточно теплым, чтобы температура в нем не опускалась ниже 0°С в зимний период.

В колодце

Чтобы разместить станцию в колодце, в нем устанавливают небольшую платформу. Она закрепляется ниже границы промерзания грунта.


Совет! Колодец рекомендуется хорошо утеплить сверху. Но при такой установке оборудования будет затруднен доступ к нему для обслуживания и ремонта.

В кессоне

В данном случае, чтобы правильно установить насос, вокруг источника воды устраивается небольшое помещение (кессон), достаточной ширины и глубины (ниже границы промерзания).

Сверху кессон накрывается крышкой с люком, через который происходит обслуживание агрегата. На зиму крышка хорошо утепляется.

В случае сборки станции с погружным насосом беспокоиться о звукоизоляции не стоит, поскольку агрегат находится глубоко под землей, и его работу практически не слышно. Все элементы станции устанавливаются в любом отапливаемом помещении, а сам насос – в скважине или колодце. Этот вариант сборки насосной станции хорошо подходит для дачи.

Правила монтажа

Установка насосной станции в колодце

Схема подключения насосной станции в частном доме (обвязка) зависит от месторасположения установки, а также от уровня промерзания земли.

Выбор места для установки устройства

Первое, что потребуется сделать – определиться с местом расположения насосной станции. Это может быть:

  • внутридомовое помещение (подвал, подпол);
  • кессон – утепленный и гидроизолированный приямок, расположенный ниже уровня промерзания грунта;
  • полка в колодце.

При выборе стоит руководствоваться техническими показателями — предельной глубиной всасывания насоса. В скважинах возможно лишь обустройство кессона, поскольку станция может поднимать воду только с глубины 9 метров. Замаскированный приямок потребуется и на даче – при наружном обустройстве аппарат могут попросту украсть. Можно смонтировать его и на полочке в дачном колодце, но для безопасности потребуется крышка из стали, запираемая на надежный замок.

Схема подключения

Для бесперебойного функционирования станции потребуется обеспечить непрерывную подачу воды из источника. При пользовании системной водоснабжения круглый год понадобится побеспокоиться о защите от промерзания. Для этого выкапывается прямой ров от колодца либо кессона до фундаментного основания дома, в который затем будут проложены трубы.

Закапывать трубные отрезки нужно ниже глубины, на которую промерзает грунт

При формировании траншеи понадобится принять во внимание наклон в сторону водозабора, чтобы на период консервации сливалась лишняя вода из трубопровода

В ситуации с близким расположением подпочвенных источников, трубы устанавливают выше их критического уровня. Магистраль необходимо утеплить либо воспользоваться греющим кабелем.

Электрический двигатель насоса обладает большой мощностью, поэтому для всей установки лучше выделить отдельную линию электроснабжения, сделать заземление, а также поставить стабилизатор напряжения.

Обвязка насосной станции в частном доме выполняется в таком порядке:

  1. Монтируют водозаборный узел. Для этого подсоединяют путем подключения к внешней стороне трубы из полипропилена фильтра из металлической сетки и обратного клапана. Последний необходим для стабильного заполнения трубопровода водой. Его фиксация осуществляется посредством муфты с наружной резьбой.
  2. Проводят установку гидравлического аккумулятора и блока управления. Подсоединять их лучше всего посредством пятивыводного штуцера, монтируемого в напорный трубопровод в удобном месте. Также на него устанавливают манометр и реле давления, а к боковому вводу штуцера подключают гидравлический аккумулятор.
  3. Подсоединяют потребители к насосной установке, вначале – раздающий коллектор.
  4. Перед пуском заполняют водой рабочую часть системы. Для этого нужно выкрутить заглушку из заливного отверстия, расположенного в верхней части насоса, либо использовать специальную воронку. Потом заглушку устанавливают на место.
  5. Подключают к электропитанию для плавного пуска и проверяют давление и автоматику. Поначалу вода будет идти с воздухом — удаются воздушные пробки, образовавшиеся при заливке насосной станции. Ровная струя без пузырьков – показатель того, что система перешла в рабочий режим, можно ей пользоваться.

После запуска станции из выходного отверстия напорного трубопровода либо открытого водопроводного крана на протяжении двух-трех минут должна пойти вода. Если этого не произошло, установку отключают и в систему доливают воду, а затем производят повторный запуск. Когда пуск оборудования удачно выполнен, нужно его «обкатать», а потом отрегулировать настройки реле давления и гидравлического блока.

При монтаже поверхностных деталей устройства принимают во внимание, что все дополнительные приборы лучше всего устанавливать с применением обратных клапанов либо шаровых кранов с американкой. Это необходимо для легкого съема устройства при замене или ремонтных работах, при этом не потребуется сливать воду из трубопровода

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

  • Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
  • Сама станция.
  • Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Одно- и двухтрубные насосы – какие выбрать?

Установка и подключение бытовой насосной станции выполняется только в случаях, когда бурят скважину на даче глубиной не более 20 м. Если водоносные слои залегают в грунте ниже, толку от компактного насоса не будет никакого. В подобных ситуациях следует монтировать особый глубинный насос

При подборе интересующего нас оборудования следует обращать внимание на его технические параметры и режимы функционирования, а не только на стоимость насосной станции. Прежде всего, необходимо определиться с видом всасывающего трубопровода

Насосная станция

Насосная станция

Он бывает:

  • эжекторным (иначе говоря – двухтрубным);
  • однотрубным.

Станции с одной трубой очень просты по своей конструкции. В них жидкость из скважины поступает в корпус используемого насосного оборудования по единственной имеющейся линии. Установка такого агрегата своими руками производится без проблем, причем достаточно быстро. Насосы с двумя трубами представляют собой конструктивно более сложное устройство. Но и эффективность его функционирования в разы выше и надежнее однотрубного оборудования.

В эжекторной насосной станции подъем воды обеспечивается разрежением, которое образуется за счет особого колеса. Оно изначально установлено в агрегате. Увеличение разрежения обусловлено инерцией жидкости, совершающей при включении оборудования круговое движение. За счет этой схемы насосы с двумя трубами всегда характеризуются малой мощностью, обладая при этом большим показателем полезного действия. Они способны поднимать жидкость с больших глубин. Поэтому установка двухтрубной насосной станции рекомендована для глубин 10–20 м. Если же глубина скважины меньше 10 м, смело ставьте оборудование с одной линией. Оно на все сто процентов справится со своими задачами.

Как правильно выбрать гидробак

Гидробак – ёмкость, основным рабочим органом которой является мембрана. От её качества зависит, сколько времени прослужит устройство от момента подключения до первого ремонта.

Лучшими считаются изделия из пищевой (изобутированной) резины. Металл корпуса изделия важен только для расширительных баков. Там же, где вода содержится в груше, характеристики металла не имеют решающего значения.

Если не обратить особого внимания на толщину фланца вашего приобретения, то уже через год-полтора, а не через 10-15 лет, как вы планируете, придется покупать совершенно новое устройство или, в лучшем случае, менять сам фланец

При этом гарантия на бак составляет всего-то год при заявленном сроке эксплуатации в 10-15 лет. Так что дыра появится как раз после истечения гарантийного срока. И запаять или заварить тонкий металл будет невозможно. Можно, конечно, попытаться отыскать новый фланец, но, скорее всего, понадобится новый бак.

Чтобы избежать подобных напастей, следует искать бак, фланец которого сделан из нержавейки или из толстой оцинковки.

Расчет параметров гидробака

В большинстве случаев включений, гидробаки для водоснабжения устанавливают по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, вода в нем будет застаиваться, и если перебои с электроэнергией бывают очень редко, в нем просто нет необходимости. Слишком маленький гидробак также неэффективен – если используется мощный насос, то он будет часто включаться и выключаться и быстро выйдет из строя. Если возникает ситуация, когда пространство для монтажа ограничено или финансовые средства не позволяют приобрести накопительный бак большой емкости – можно рассчитать его минимальный объем по приведенной ниже формуле.

Как правильно в системе водоснабжения рассчитать объем гидробака

В последнее время на рынке появились современные высокотехнологичные электронасосы с плавным пуском и остановкой, частотным регулированием скорости вращения рабочих колес в зависимости от водопотребления. В этом случае необходимость в гидравлическом баке с большим объемом отпадает – плавный пуск и регулировка не вызывают гидроударов, как в системах с обычными электронасосами. Автоматические блоки управления высокотехнологичных устройств с частотным управлением имеют встроенный гидробак очень маленького объема, рассчитанный на свою насосную группу.

Таблица рассчитанных значений давления и объема гидробака в зависимости от режимов работы поставляющей воду линии

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
