Принцип работы теплового насоса для отопления дома

Разновидности тепловых насосов и систем

В первую очередь это Солнце. Лучи, достигая поверхности Земли, емли нагревают элементы, которые поглощают энергию. А установка перерабатывает ее, усиливает, и передает на теплообменник для разогрева теплоносителя в отопительном контуре. Второй источник – сама Земля, а точнее тепло ее ядра, передаваемого через мантию верхним слоям земной коры. При этом инженерам удалось разработать три различных схемы, определяющих тип устройства: грунтовые, водяные, воздушные. Каждый вид отличается, что позволяет выбрать наиболее эффективный способ для отдельно взятого случая.

Грунтовые тепловые насосы

Количества тепловой энергии, получаемой от грунта, достаточно для разогрева хладогента до уровня, где тот меняет агрегатное состояние, превращаясь в пар. Удобно то, что на глубине уже в несколько метров сезонные температурные колебания не наблюдаются. Это позволяет пользоваться прибором круглый год, и в доме всегда будет горячая вода.

Для приема тепла земли используется раствор этиленгликоля или пропиленгликоля. Водный эталон применяется, но реже. Система труб, по которым циркулирует энергопоглощающая жидкость, герметична.

Есть два способ размещения трубопровода в грунте:

  1. Горизонтальный коллектор – это система горизонтально лежащего контура.
  2. Геотермальный зонд – приемники расположены вертикально и связаны между собой.

Геотермальные насосы с горизонтальным коллектором предполагают заглубление на полтора-два метра. Главное пройти отметку уровня промерзания грунта. Для каждого региона она своя. В среднем это 1,2 метра. Если требуется отопить здание, площадью до 100 кв. м., придется выкопать котлован или вырыть сеть траншей, площадью в 2-3 сотки. Это не обязательно делать под самим сооружением. Главное не садить на задействованном участке растения, имеющие корни, уходящие глубоко в землю.

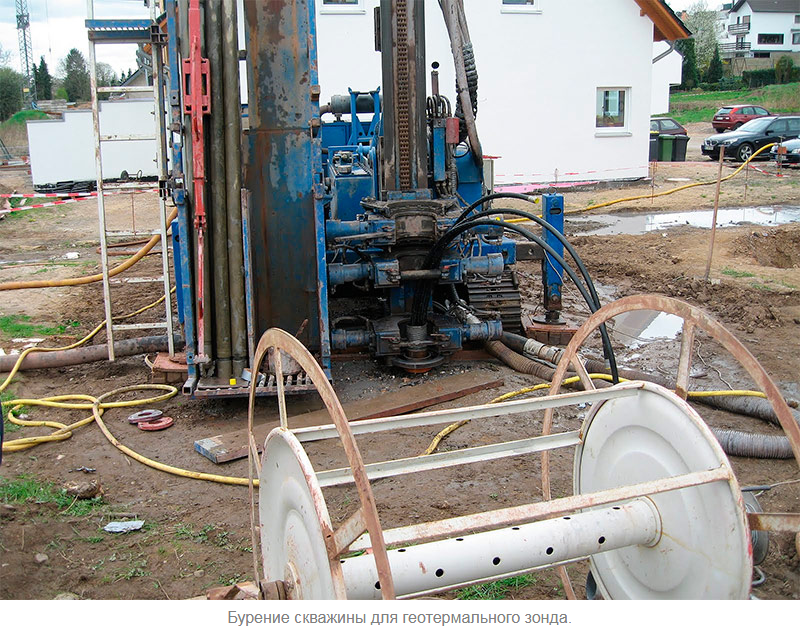

Эту проблему полностью решает геотермальный зонд. Трубы устанавливаются в скважины. Бурить придется на 100-200 метров. Но их достаточно двух, если требуется обогреть здание в сто квадратов.

Между скважинами должно быть расстояние не менее пяти метров. Поэтому если участок мал, застроен или засажен, скажем, садом, это лучший способ установки теплового насоса с зондом, когда задействована минимальная площадь надела. С другой стороны цепь горизонтальных приемников тепла можно построить самостоятельно без применения бурового оборудования.

Водяные тепловые насосы

Для использования такого теплового насоса, принцип действия взят тот же. Но отличается тип источника. В данном случае это грунтовые воды. Естественно, глубина их залегания должна быть доступна в регионе. Но если такая возможность есть, система отличается тепловой стабильностью, так как подземные воды имеют постоянную температуру круглый год. Это делает устройство пригодным для применения в течение всех четырех сезонов. Перед монтажом проводят геологическую разведку, чтобы убедиться, что вода течет на глубине 30-40 метров.

Однако требуется и химический анализ. Если в составе мало солей железа и ряда других примесей, можно ставить геотермальный зонд. В противном случае это нецелесообразно ввиду наличия риска преждевременного выхода из строя и низкой производительности. В данном случае применяют грунтовый тепловой насос или воздушный. Именно это требование является причиной того, что среди всей массы рабочих ныне установок тепловые насосы водяного типа используются реже – порядка 5% случаев.

Воздушные тепловые насосы

Главное преимущество этого способа организации отопления и подачи горячей воды – отсутствие необходимости вести полномасштабное строительство. Не нужно бурить скважины для геотермальных зондов. Нет необходимости рыть траншеи, как в случае с грунтовым тепловым насосом. Все узлы размещаются на поверхности. В итоге сметная стоимость значительно ниже. Времени на установку и обустройство затрачивается меньше. Но при всем кажущемся комфорте это устройство далеко не идеально.

Главный минус – высокий КПД будет только если воздух на улице не охлажден до -15…-20 градусов по Цельсию. Если ударят морозы еще сильнее, система будет работать с меньшей эффективостью, что приводит к выходу из строя. А если теплоноситель в трубах и радиаторах замерзнет, произойдет разгерметизация, а по весне дом будет затоплен. Придется тратить деньги на ремонт. Однако в районах, где подобного не случается, люди пользуются таким методом организации отопления.

Коэффициент трансформации

Коэффициент трансформации (эффективности) — это соотношение выработанной помпой тепла с учетом затраченного электричества (то есть КПД термонасоса). У разных видов насосов этот коэффициент отличается:

  • В случае водяного оборудования коэффициент равняется 5 независимо от сезона. Это обозначает, что во время потребления 1 кВт/ч электричества система выдает 5 кВт/ч тепловой энергии.
  • У грунтовых помп коэффициент меньше — 4,1−4,5.
  • Самый низкий коэффициент у воздушных насосов, причем эффективность значительно зависит от температуры воздуха. Так при 0C размер коэффициента равняется примерно 3,6, а при -17C он не более 1,6.

Принцип работы теплового насоса «Воздух-вода»

Такой тип насосов считается одним из наименее эффективных по целому ряду причин. Во-первых, в холодное время года температура воздушных масс существенно понижается. В конечном итоге это приводит к уменьшению мощности насоса. Он может не справиться с отоплением большого дома. Во-вторых, конструкция более сложная и менее надежная. Тем не менее расходы на монтаж и обслуживание существенно снижаются. Это обусловлено тем, что вам не нужен водоем, колодец, а также не требуется копать траншеи под трубы на дачном участке.

Размещается система на крыше здания или в другом подходящем месте. Стоит заметить, что подобная конструкция имеет один существенный плюс. Он заключается в возможности использования отработанных газов, воздуха, который покидает помещение, повторно. Этим можно компенсировать недостаточную мощность оборудования в зимний период.

Как сделать агрегат своими руками?

Независимо от того, какой вариант ресурса (земля, вода или воздух) выбран для отопления, для корректного функционирования системы понадобится насос.

Это устройство состоит из таких элементов, как:

  • компрессорный узел (промежуточный элемент комплекса);
  • испаритель, передающий низкопотенциальную энергию теплоносителю;
  • дроссельный клапан, через который хладагент находит обратную дорогу в испаритель;
  • конденсатор, где фреон отдает тепловую энергию и охлаждается до изначальной температуры.

Можно приобрести целостную систему у производителя, но это обойдется в приличную сумму. Когда свободных денег под рукой нет, стоит сделать теплонасос своими руками из имеющихся в распоряжении деталей и в случае надобности докупить недостающие запчасти.

Планируя установку в частном доме геотермальной отопительной системы, в первую очередь нужно позаботиться о снижении уровня теплопотери. Для этого стены необходимо утеплить специальным материалом, двери и оконные рамы снабдить поролоновыми прокладками, а пол и потолок защитить пенопластовыми панелями. Тогда выделенное насосом тепло в максимально объеме останется внутри помещения

Когда решение о собственноручном изготовлении теплового насоса принято, нужно обязательно проверить состояние имеющихся в доме электрической проводки и электросчетчика.

Если эти элементы изношенные и старые, необходимо просмотреть все участки, обнаружить возможные неисправности и устранить их еще до начала работ. Тогда система сразу после запуска будет безупречно работать и не побеспокоит хозяев короткими замыканиями, возгоранием проводки и выбиванием пробок.

Способ #1. Сборка из холодильника

Для сборки теплонасоса своими руками со старого холодильника снимают размещенный сзади змеевик. Эту деталь используют как конденсатор и помещают в высокопрочную емкость, устойчивую к агрессивным температурам. На нее крепят исправно работающий компрессор, а в качестве испарителя используют простую пластиковую бочку.

Если для создания насоса используется очень старый холодильник, лучше заменить в нем фреон на новый. Самостоятельно это сделать не получится, поэтому придется пригласить мастера со специальным оборудованием. Он быстро заменит рабочую жидкость, и система заработает в нужном режиме

Подготовленные элементы соединяют между собой, а потом созданный агрегат посредством полимерных труб подключают к отопительной системе и приступают к эксплуатации оборудования.

Способ #2. Теплонасос из кондиционера

Для того чтобы сделать теплонасос, кондиционер модифицируют и проводят перепланировку некоторых основных узлов. Сначала наружный и внутренний блоки меняют местами.

Испаритель, отвечающий за передачу низкопотенциального тепла, дополнительно не ставят, так как он имеется во внутреннем блоке агрегата, а передающий тепловую энергию конденсатор стоит во внешнем блоке. В качестве теплоносителя подходят как воздух, так и вода.

Если этот вариант монтажа не удобен, конденсатор устанавливают в отдельный резервуар, предназначенный для корректного теплообмена между греющим ресурсом и теплоносителем.

Саму систему снабжают четырехходовым клапаном. Для этой работы обычно приглашают специалиста, имеющего профессиональные навыки и опыт проведения мероприятий такого рода.

Современные сплит системы малоэффективны при низких температурах, поэтому профессионалы не рекомендуют использовать их для самостоятельного изготовления теплонасосов

В третьем варианте кондиционер полностью разбирают на составные детали, а потом из них комплектуют насос по традиционной общепринятой схеме: испаритель, компрессор, конденсатор. Готовый прибор присоединяют к обогревающему дом оборудованию и приступают к использованию.

На сайте есть серия статей по изготовлению тепловых насосов своими руками, советуем ознакомиться:

  1. Как сделать тепловой насос для отопления дома своими руками: принцип работы и схемы сборки
  2. Как сделать тепловой насос воздух-вода: схемы устройства и самостоятельная сборка

Типы теплонасосов для отопления дома

Различают компрессионные и абсорбционные теплонасосы. Установки первого типа наиболее распространены, и именно такой тепловой насос можно собрать из холодильника или старого кондиционера, использовав готовый компрессор.

Также потребуются расширитель, испаритель, конденсатор. Для работы абсорбционных установок необходим абсорбент-хладон.

Теплонасосы чаще всего собирают из узлов кондиционеров и холодильников. Такие конструкции кустарного производства просты, эффективны, а при наличии у мастера навыков подобной работы их можно сделать буквально за несколько дней

По виду источника тепла установки бывают воздушными, геотермальными, а также использующими вторичное тепло (например, сточных вод и т.п.).

Во входном и выходном контурах используют один или два разных теплоносителя, и в зависимости от этого выделяют такие типы оборудования:

  • воздух-воздух;
  • вода-вода;
  • вода-воздух;
  • воздух-вода;
  • грунт-вода;
  • лед-вода.

Система может быть эффективной только в том случае, если потребляет меньше энергии, чем отдает. Эту разницу называют коэффициентом преобразования. Он зависит от многих факторов, но наиболее значимый – температура теплоносителя входного и выходного контуров. Чем больше разница, тем лучше работает система.

Надежных формул расчета производительности теплонасосов нет, т.к. их работа зависит от многих факторов.

При самостоятельной сборке тепловой установки нельзя ожидать, что она будет настолько же эффективной, как оборудование промышленного производства, но ее вполне хватит для создания экономичной дополнительной системы отопления.

Что такое тепловой насос (ТН)

Возьмем для примера обычный бытовой холодильник. Внутри морозильника вода быстро превращается в лед. Снаружи находится горячая на ощупь радиаторная решетка. От нее тепло, собранное внутри морозильной камеры, передается комнатному воздуху.

То же самое, но в обратной последовательности, делает ТН. Радиаторная решетка, расположенная снаружи здания, имеет гораздо большие размеры, чтобы собрать достаточно тепла из окружающей среды для обогрева жилья. Теплоноситель внутри трубок радиатора или коллектора отдает энергию отопительной системе внутри дома, а затем нагревается снова вне дома.

Устройство

Обеспечить дом теплом — это более сложная техническая задача, чем охладить небольшой объем холодильника, где установлен компрессор с морозильным и радиаторным контурами. Почти так же просто устроен воздушный ТН, который получает тепло из атмосферы и подогревает внутренний воздух. Добавляются только вентиляторы для обдува контуров.

Получить большой экономический эффект от установки системы «воздух-воздух» сложно из-за малого удельного веса атмосферных газов. Один кубический метр воздуха весит всего лишь 1,2 кг. Вода примерно в 800 раз тяжелее, поэтому теплотворная способность тоже имеет многократную разницу. Из 1 кВт электрической энергии, потраченной устройством типа «воздух-воздух», можно получить только 2 кВт тепла, а ТН «вода-вода» дает 5–6 кВт. Гарантировать такой высокий коэффициент полезного действия (КПД) может ТН.

Состав компонентов насоса:

  1. Система отопления дома, для которой лучше применить теплые полы.
  2. Бойлер для горячего водоснабжения.
  3. Конденсатор, передающий энергию, собранную вовне, к теплоносителю внутридомового отопления.
  4. Испаритель, отбирающий энергию у теплоносителя, который циркулирует во внешнем контуре.
  5. Компрессор, который перекачивает хладагент от испарителя, переводя его из газообразного в жидкое состояние, повышая давление и охлаждая в конденсаторе.
  6. Расширительный клапан, устанавливается перед испарителем для регулирования потока хладагента.
  7. Внешний контур укладывается на дно водоема, закапывается в траншеи или опускается в скважины. Для ТН типа «воздух-воздух» контуром служит наружная радиаторная решетка, обдуваемая вентилятором.
  8. Насосы перекачивают теплоноситель по трубам снаружи и внутри дома.
  9. Автоматика для управления по заданной программе обогрева помещения, которая зависит от изменений температуры наружного воздуха.

Внутри испарителя теплоноситель внешнего трубного регистра охлаждается, отдавая тепло хладагенту компрессорного контура, а затем насосом перекачивается по трубам на дне водоема. Там он нагревается и цикл вновь повторяется. В конденсаторе происходит передача тепла системе отопления коттеджа.

Общий принцип работы

Технологически тепловой насос работает по знакомому всем циклу Карно, серии преобразований состояний вещества. Такие слова могут быть совершенно чужими большинству пользователей. Однако практически каждый из них имеет дома минимум одно устройство, основанное на данном физическом процессе.

Говоря простыми словами, тепловой насос представляет собой холодильник. Любая бытовая модель, где горожане привыкли хранить мясо и напитки — это нагреватель с КПД более 100%. Работает все следующим образом:

  • холодильник отнимает тепло от помещенных в него продуктов и передает его на решетку радиатора, а, следовательно — в пространство помещения;
  • одновременно идет нагрев воздуха компрессором.

В итоге, затрачивая какое-то количество электроэнергии, пользователь получает два источника тепла, один из которых (отнятая у продуктов энергия) полностью бесплатен.

Именно таков принцип работы теплового насоса. Устройство имеет обратную функциональную схему в сравнении с холодильником — в нем полезным и отвечающим за конечную эффективность узлом является теплообменник, решетка радиатора. Работает все следующим образом:

  • контур отбора тепла находится снаружи помещения, в окружении среды стабильной температуры;
  • во время работы теплового насоса температура рабочего тела принудительно снижается естественными физическими процессами ниже показателей окружающей среды;
  • происходит отбор тепла рабочим телом, интенсивность которого зависит от образованной разницы температур;
  • рабочее тело поступает в контур преобразования состояния и теплообменник помещения;
  • происходит отдача энергии воздуху или другой среде;
  • рабочее тело в исходном состоянии подается в начало цикла (контур отбора тепла).

Такая схема отопления имеет ряд достоинств и недостатков. Однако в оптимальных условиях тепловой насос показывает значительную экономию. Для обогрева дома потребуется на 70-80% меньше затрат в сравнении с классическими системами газовых и твердотельных котлов.

Сегодня существует ряд бытовых приборов, владельцы которых и не подозревают, что в них применяются инновационные, революционные идеи отбора тепла окружающей среды. Причем это может происходить даже при отрицательной температуре воздуха за окном. Это кондиционеры с функцией отопления, которая, собственно, и построена на механике теплового насоса. Принципы работы таких устройств класса воздух-воздух будут рассмотрены позже.

Устройство и принцип работы

Для сборки действующей модели теплового насоса не обойтись без знания теории, а точнее, принципа действия этого устройства. Хотелось бы изначально отметить, что утверждения о КПД в 300, 500 и 1000% — это миф или просто маркетинговый ход, рассчитанный на незнание рядовым пользователем законов физики. Так вот, тепловой насос – это устройство, берущее тепловую энергию в одном месте и перемещающее ее в другое с определенным КПД, не превышающим 100%. В отличие от котельных установок, он самостоятельно тепло не производит.

Примером могут служить домашние холодильники и кондиционеры, чья конструкция основана на так называемом цикле Карно, его же использует принцип работы теплового насоса для отопления или ГВС. Суть этого цикла заключается в движении вещества (рабочего тела) по замкнутой системе и меняющего свое агрегатное состояние с жидкого на газообразное и наоборот. В момент перехода выделяется или поглощается огромное количество энергии.

Чтобы пояснить на более доступном языке, перечислим основные элементы, которые включает в себя устройство теплового насоса:

  • компрессор;
  • теплообменник, где рабочее тело переходит в газообразное состояние (испаритель);
  • теплообменник, в котором рабочее тело конденсируется (конденсатор);
  • расширительный (редукционный) клапан;
  • средства управления и автоматики;
  • магистрали из медных трубок.

В качестве рабочего тела выступает вещество, закипающее при низких температурах – фреон. Циркулируя по трубке в виде жидкости, первым делом он попадает в испаритель. После взаимодействия с теплоносителем от внешнего источника (воздух, вода, грунт) рабочее тело испаряется и продолжает свое движение в виде газа. На этом участке давление в системе — низкое. Всю цепочку цикла отражает принципиальная схема теплового насоса:

Пройдя компрессор, фреон под давлением движется ко второму теплообменнику, где ему предстоит сконденсироваться и передать полученное тепло воде, снова приняв жидкое состояние. Далее, рабочее тело попадает в расширительный клапан, давление снова падает и оно продолжает свой путь к испарению. Цикл завершен.

Заводские теплонасосы для жилого дома способны выдавать теплоноситель с температурой 55—60 ºС, этого достаточно для обогрева помещений радиаторами либо теплыми полами. При этом вся система отопления затрачивает электроэнергию на такие цели:

  • питание компрессора;
  • вращение роторов циркуляционных насосов наружного и внутреннего контура;
  • питание средств автоматики и контроля.

Автономность отопительной системы

Однако при оценке той или иной схемы обогрева жилья экономичность — не единственный критерий. Не менее важна автономность оборудования, то есть способность поддерживать заданный температурный режим без участия владельца. И по этому параметру наша таблица рейтинга выглядит совсем иначе.

  1. Лидирует электрическое отопление. И современные электрокотлы, и системы распределенного обогрева (электрические теплые полы, конвекторы, электрорадиаторы и т.д.) способны работать без обслуживания неограниченно долго. Их текущая мощность может гибко подстраиваться под текущую потребность в тепле благодаря работе термостатов;

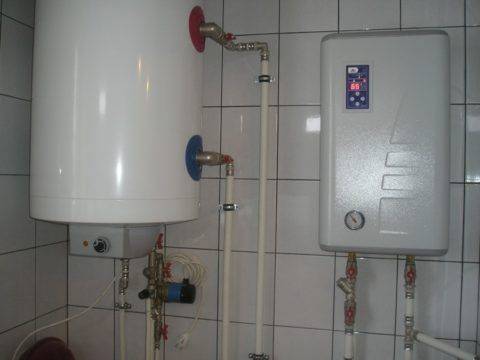

Электрическое отопление: настроил и забыл

  1. Газовые котлы и конвекторы проигрывают электрическому оборудованию по удобству использования весьма незначительно: они требуют отвода продуктов сгорания, что предполагает монтаж вблизи дымохода или внешней стены дома. Кроме того, газовое оборудование с питанием от газгольдера или баллонов нуждается в периодическом пополнении запаса топлива;
  2. Дизельный котел работает автономно вплоть до исчерпания запаса солярки. В его недостатки стоит записать громкий шум горелки, необходимость хранения большого объема дизтоплива и его специфический запах;

Топливные баки в дизельной котельной

  1. Автоматические угольные и пеллетные котлы благодаря подаче сыпучего топлива из бункера обладают автономностью до 7-10 дней;
  2. Твердотопливные котлы верхнего горения снижают планку до 24-36 часов;
  3. Пиролизные котлы с традиционной загрузкой топлива работают на одной его закладке до 12 часов;
  4. Наконец, традиционные твердотопливники нужно растапливать раз в 4-6 часов.

Запасенное гидроаккумулятором тепло позволит многократно увеличить периодичность растопок

Итак, электричество с точки зрения удобства использования отопительной системы было бы идеальным, если бы не высокая стоимость киловатт-часа тепла. Можно ли ее снизить?

Виды насосов

Выше мы уже рассказали, на какие категории можно разделить ТН в зависимости от того, какие типы источников тепла используются. Остановимся на них подробнее.

Геотермальные системы

В качестве источника тепла у ТН используется запасенная тепловая энергия земли. Такие насосы считаются самыми эффективными, потому что температура грунта остается постоянной в течение всего года.

Эти системы подразделяются на горизонтальные и вертикальные. Но для их применения требуется довольно большая площадь под горизонтальные трубы. Для вертикальных систем необходимо выполнить значительные земляные работы.

Геотермальные с открытым циклом

В качестве теплообменника у ТН используется вода из водоема. Она после использования в качестве теплообменной жидкости снова возвращается в водоем. Допускается при наличии достаточного объема чистой воды и разрешения экологического законодательства.

Насосы закрытого цикла с теплообменником

Установка теплового насоса является самым эффективным вариантом, но в то же время и самым затратным.

Замкнутый тип ТН делится дополнительно на:

  1. Горизонтальные — самые эффективные при условии, что имеется доступ к большим по площади земельным участкам. Размещаются в траншеях, которые расположены ниже промерзания грунта.
  2. Вертикальные — используются в тех случаях, когда нет достаточного по площади земельного участка. Используются скважины глубиной до 200 метров — в них монтируются теплообменники.

Системы воздух-воздух, вода-вода и воздух-вода

Тепловую энергию воздушный ТН берет из атмосферы. Для монтажа такая конструкция отличается простотой.

Положительные свойства:

  • поставить оборудование так же легко, как подключить кондиционер или холодильник;
  • для установки не нужен большой теплообменник;
  • после подключения сразу готов к работе;
  • установка требует минимального обслуживания;
  • не нужно монтировать систему отопления;
  • обладает низкой стоимостью;
  • отсутствует бак-накопитель.

Но такой насос обладает и существенными отрицательными свойствами:

  • большая зависимость степени потребления электроэнергии от температуры уличного воздуха;
  • необходимость в резервном источнике тепла при сильных морозах;
  • наружный блок в морозы может обмерзать.

Воздух-воздух

Воздушный насос по принципу работы напоминает тот, что применяется в кондиционере в режиме обогрева с единственным отличием: ТН настроен на отопление, а кондиционер — на снижение температуры в комнате.

Принцип действия установки воздух — воздух заключается в следующем. Воздух, даже при низких температурах, имеет некоторое количество энергии. Только при абсолютном нуле тепловая энергия отсутствует. Большинство ТН способны получать тепло при температуре -15 °С. В настоящее время некоторые производители выпускают станции, сохраняющие отбор тепла при -30 °С. Забор тепла происходит при помощи испарения фреона, который циркулирует по внутреннему контуру. Для этой цели используется испаритель, в котором хладагент преобразовывается из жидкого состояния в газообразное. При этом поглощается тепло.

Следующим блоком, который расположен в этой системе теплоснабжения, является компрессор, который фреон из газообразного состояния превращает в жидкое. При этом выделяется тепло. Эффективность установки воздух — воздух напрямую зависит от температуры окружающей среды. Чем она ниже, тем производительность станции уменьшается.

Вода-вода

При такой системе во внутреннем контуре циркулирует легко испаряющаяся жидкость, например, фреон. В качестве контура внутри помещения могут быть водяные трубы, регистры или батареи, заполненные водой.

В качестве внешнего контура может выступать любой водоем с достаточно большим количеством воды — река, озеро или пруд. В этом случае теплоноситель забирает тепло из внешнего контура и отдает его контуру внутри помещения.

Воздух-вода

ТН типа воздух — вода является наиболее универсальной моделью. Она весьма эффективна в теплое время года, но в холодное время производительность существенно падает.

Простой монтаж является преимуществом системы — подходящее оборудование монтируется в любом месте. Тепло, которое удаляется из помещения в виде газа либо дыма, может повторно использоваться.

Водяной ТН берет тепло из грунтовых вод, которые прокачиваются через испаритель. Подобный ТН отличается неплохой эффективностью и повышенной стабильностью: эффективность — это результат значительной теплоотдачи воды. Разумеется, для использования установки такого типа нужно, чтобы грунтовые воды на территории имелись в достаточном количестве. Желательно, чтобы вода находилась не глубже 30 метров.

Преимущества и достоинства тепловых насосов

1

Экономичная эффективность. Принцип работы теплового насоса базируется не на производстве, а на переносе (транспортировке) тепловой энергии, то можно утверждать, что его КПД больше единицы. Что за чушь? — скажете Вы.В теме тепловых насосов фигурирует величина — коэффициент преобразования (трансформации) тепла (КПТ). Именно по этому параметру сравнивают между собой агрегаты подобного типа. Его физический смысл – показать отношение полученного количества теплоты к величине, затраченной для этого, энергии. К примеру, при КПТ = 4,8 затраченная насосом электроэнергия в 1кВт позволит получить с его помощью 4,8 кВт тепла безвозмездно, то есть даром от природы.

2

Универсальная повсеместность применения. Даже при отсутствии доступных линий электропередач работа компрессора теплового насоса может быть обеспечена дизельным приводом. А «природное» тепло есть в любом уголке планеты — тепловой насос «голодным» не останется.


Типичный компрессор холодильника- теплового насоса

3

Экологическая чистота использования. В тепловом насосе отсутствуют продукты горения, а его малое энергопотребление меньше «эксплуатирует» электростанции, косвенно снижая вредные выбросы от них. Хладагент, используемый в тепловых насосах, озонобезопасен и не содержит хлоруглеродов.


Внешний модуль теплового насоса «воздух-воздух»

4

Двунаправленный режим работы. Тепловой насос может в зимнее время обогревать помещение, а в летнее — охлаждать. Отобранную из помещения «теплоту» можно использовать эффективно, например, подогревать воду в бассейне или в системе ГВС.


Варианты режима работы теплового насоса

5

Безопасность эксплуатации. В принципе работы теплового насоса Вы не рассмотрите опасных процессов. Отсутствие открытого огня и вредных опасных для человека выделений, низкая температура теплоносителей делают тепловой насос «безобидным», но полезным бытовым прибором.

6

Полная автоматизация процесса отопления помещения.


Внешний воздушный контур теплового насоса

Разновидности

Когда говорят о видах ТН, указывают среду-источник и среду-получатель, посредством которой осуществляется отопление дома. Таким образом, выделяют следующие разновидности этих устройств:

ТН типа «грунт — вода»: в этом варианте средой-источником является грунт. Трубопровод с циркулирующим по нему рассолом или антифризом можно расположить горизонтально от 2-х до 5-ти метров ниже уровня земли (потребуется участок большой площади) – либо вертикально – в скважине глубиной 150 – 200 м. Потребителем выкачиваемой тепловой энергии выступает рабочая среда водяной системы отопления.

ТН типа «вода — вода»: в данном случае трубы внешнего контура погружаются не в грунт, а в расположенный поблизости водоем (если, конечно, таковой имеется в наличии)

Важно, чтобы водоем даже в самый сильный мороз не промерзал на всю глубину. Разумеется, погрузить наружный контур в воду гораздо проще, чем закапывать в грунт, поэтому при наличии водоема данный вариант является наиболее предпочтительным.

ТН типа «воздух — вода»: ТН с самым простым устройством, но и наименее производительный

Наружного контура попросту нет, испаритель закреплен на стене снаружи дома и обдувается вентилятором. Тогда как температура в грунте и воде не снижается за пределы +5 градусов, воздух может охлаждаться и до -30, поэтому ТН типа «воздух — вода» или «воздух — воздух» (обогрев дома осуществляется по принципу тепловентилятора) работает эффективно далеко не всегда.
