Принцип работы и описание тепловых насосов для отопления дома

Особенности монтажа ТН системы воздух-воздух

Монтаж ТН воздух-воздух чем-то напоминает установку сплит-системы. В устройстве присутствует два блока – внешний и внутренний, соединенных между собой контуром, по которому циркулирует хладагент.

Наружный или внешний блок теплового насоса, монтируется на улице. Некоторые модели устанавливаются в специальный защитный кожух. Станция настолько легкая, что ее монтаж допускается даже на кровле здания. Рекомендуется, чтобы ТН воздух-воздух устанавливался приблизительно в 2-3 м от входа в жилые помещения.

Внутренний блок размещают таким образом, чтобы потоки нагретого воздуха, максимально эффективно распространялись по помещению. Допускается настенная и потолочная установка.

Централизованное воздушное отопление дома с помощью теплового насоса воздух-воздух, при постоянном проживании, требует использования системы принудительного нагнетания воздуха. Протяженность воздушных каналов и их расположение, тщательно просчитывается во время изготовления проектной документации.

Установка теплового насоса – это сложный технологический процесс, поэтому, выполнение работ выполняют специализированные монтажные бригады, имеющие соответствующую лицензию.

Преимущества и недостатки ТН воздух-воздух

Отзывы реальных владельцев о тепловых насосах системы воздух-воздух, помогают составить точную картину, относительно энергоэффективности использования альтернативных методов обогрева, а также получить представление о существующих преимуществах и недостатках.

Отопление дома ТН воздух-воздух имеет следующие плюсы:

• Экономия средств – даже при значительных первоначальных затратах, теплонасос самоокупается уже через 3-6 лет эксплуатации. Так как оборудование рассчитано на 30-50 лет службы, выгоды очевидны. Затраты на электроэнергию, в течение всего отопительного сезона, в 3-5 раз меньше чем у электрокотла.

Полная независимость от традиционных видов топлива. Главное преимущество отопления ТН воздух-воздух заключается в производстве тепловой энергии, без использования газа, твердого и жидкого топлива, и т.д. При условии установки солнечных панелей, можно отказаться и от внешнего электричества.

Экологичность – во время работы используют возобновляемые источники тепловой энергии, полностью отсутствуют вредные выбросы.

Конечно, у теплонасосов есть свои слабые стороны, которые время от времени пытаются исправить производители. К ним относятся:

• Зависимость КПД от наружной температуры – производители постоянно совершенствуют системы. Современное оборудование способно работать при -15 -25°С. Эффективность при низких температурах заметно снижается, что ограничивает применение модулей для отопления помещений в условиях Севера.

Большие материальные затраты на приобретение и монтаж теплонасоса. Главный недостаток ТН воздух – воздух, по причине которого, станции не получили широкого распространения в отечественных условиях.

Перспективы использования ТН воздух-воздух достаточно оптимистичные. Сравнительно недавно, несколько крупных производителей объявили о разработке модулей, способных работать при отрицательной температуре до -32°С. Постоянно делается акцент на удешевлении продукции, чтобы сделать ее доступной для потребителей среднего класса, улучшается производительность (средние показатели СОР у современных моделей равны 5-8 единицам).

Виды тепловых насосов

В зависимости от того, какую среду использует устройство для производства энергии и каким способом происходит ее передача, различают пять видов тепловых помп:

• воздух-вода;
• воздух – воздух;
• вода – вода.
• вода – воздух;
• грунт – вода;

Три последних вида тепловых насосов называют геотермальными, так как они используют энергию тепла подземных вод или грунта. Такие устройства осуществляют теплообмен, функционируя с открытым или закрытым циклом работы.

Схема геотермального теплового насоса типа вода-вода с открытым циклом

Геотермальные насосы с открытым циклом

Принцип работы таких агрегатов заключается в перекачивании грунтовых вод в тепловой насос, установленный внутри здания. При этом вода отдаёт тепловую энергию и возвращается обратно в подземный резервуар на некотором расстоянии от места забора.

Огромное преимущество данного метода заключается в одновременном водоснабжении дома за счет использования воды из скважины. Другим плюсом является высокая эффективность работы такого насоса, связанная со стабильно высокой температурой воды в любое время года. Несомненным достоинством является и экологичность насосов с открытым циклом, так как всю установку можно рассматривать как систему сообщающихся сосудов, которые не оказывают влияния на уровень грунтовых вод в горизонте. Правильно установленные скважины абсолютно не нарушают природный баланс, обеспечивая стабильные поставки тепла для отопления дома в холодное время года и отвод излишков теплоты летом. Конструктивно агрегаты с открытым циклом встроены в систему водяного отопления и представляют собой классический пример тепловых насосов с водой в качестве теплоносителя.

Тепловые насосы закрытого цикла с теплообменником

Геотермальные агрегаты такого вида функционируют за счет прокачивания теплоносителя по коллекторному трубопроводу, размещенному в открытом водоёме или грунте. При этом теплоноситель прогревается за счёт теплоты воды или недр земли, возвращается к конденсатору насоса и отдает тепловую энергию для обогрева здания.

Закрытый первичный контур геотермального теплового насоса

При установке коллектора в озере необходимо, чтобы его расстояние от дома было не более чем 100 метров, а глубина и береговая линия соответствовали требованиям к монтажу. Достоинством такой системы, как и других подобных систем, использующих водоёмы, является относительно низкая цена.

Для установки теплообменника в грунт используют горизонтальный  или вертикальный коллектор – зонд. Такой трубопровод представляет собой систему труб, горизонтально и (или) вертикально установленных в грунте. Длина вертикального зонда может варьироваться от 50 до 200 метров в глубину земли. Это самый эффективный тепловой агрегат, позволяющий получать на каждый затраченный 1кВт электроэнергии до 5кВт теплоты. Минусом такой установки является её стоимость – самая высокая среди всех систем такого типа. Несмотря на высокие капиталовложения, тепловые насосы закрытого цикла типа грунт-вода и вода-вода получили широкое распространение в Западной Европе, особенно в Германии.

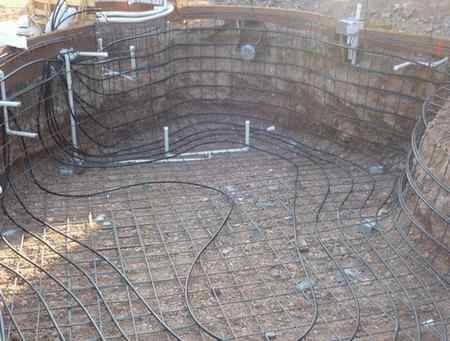

Монтаж грунтового теплообменника геотермального теплового агрегата

Тепловые насосы воздух-воздух и воздух-вода

Агрегаты этого типа используют тепло атмосферы. Даже при отрицательных температурах наружный воздух имеет некоторое количество тепла. Эту энергию и отбирает тепловой насос у воздушной среды. По принципу отбора тепла у атмосферного воздуха функционируют современные инверторные кондиционеры, имеющие клапан обратимости, который позволяет им работать как на обогрев, так и на охлаждение. Главным недостатком устройств такого типа можно считать работу в крайне нестабильной воздушной среде. Продуктивность этих тепловых помп очень сильно зависит от температуры «за бортом». В самых благоприятствующих условиях агрегаты такого типа могут привлечь до 4кВт тепловой энергии на каждый 1Квт электрической. Выбирая такой прибор для отопления своего дома, следует помнить о том, что ниже нуля градусов эффективность их работы резко уменьшается, а при дальнейшем снижении температуры обмерзает наружный теплообменник агрегата, в связи с чем его работа в режиме теплового насоса не представляется возможной и прибор переходит в режим простого электрообогревателя.

Тепловой агрегат типа воздух-вода

Виды насосов

Выше мы уже рассказали, на какие категории можно разделить ТН в зависимости от того, какие типы источников тепла используются. Остановимся на них подробнее.

Геотермальные системы

В качестве источника тепла у ТН используется запасенная тепловая энергия земли. Такие насосы считаются самыми эффективными, потому что температура грунта остается постоянной в течение всего года.

Эти системы подразделяются на горизонтальные и вертикальные. Но для их применения требуется довольно большая площадь под горизонтальные трубы. Для вертикальных систем необходимо выполнить значительные земляные работы.

Геотермальные с открытым циклом

В качестве теплообменника у ТН используется вода из водоема. Она после использования в качестве теплообменной жидкости снова возвращается в водоем. Допускается при наличии достаточного объема чистой воды и разрешения экологического законодательства.

Насосы закрытого цикла с теплообменником

Установка теплового насоса является самым эффективным вариантом, но в то же время и самым затратным.

Замкнутый тип ТН делится дополнительно на:

1. Горизонтальные — самые эффективные при условии, что имеется доступ к большим по площади земельным участкам. Размещаются в траншеях, которые расположены ниже промерзания грунта.
2. Вертикальные — используются в тех случаях, когда нет достаточного по площади земельного участка. Используются скважины глубиной до 200 метров — в них монтируются теплообменники.

Системы воздух-воздух, вода-вода и воздух-вода

Тепловую энергию воздушный ТН берет из атмосферы. Для монтажа такая конструкция отличается простотой.

Положительные свойства:

• поставить оборудование так же легко, как подключить кондиционер или холодильник;
• для установки не нужен большой теплообменник;
• после подключения сразу готов к работе;
• установка требует минимального обслуживания;
• не нужно монтировать систему отопления;
• обладает низкой стоимостью;
• отсутствует бак-накопитель.

Но такой насос обладает и существенными отрицательными свойствами:

• большая зависимость степени потребления электроэнергии от температуры уличного воздуха;
• необходимость в резервном источнике тепла при сильных морозах;
• наружный блок в морозы может обмерзать.

Воздух-воздух

Воздушный насос по принципу работы напоминает тот, что применяется в кондиционере в режиме обогрева с единственным отличием: ТН настроен на отопление, а кондиционер — на снижение температуры в комнате.

Принцип действия установки воздух — воздух заключается в следующем. Воздух, даже при низких температурах, имеет некоторое количество энергии. Только при абсолютном нуле тепловая энергия отсутствует. Большинство ТН способны получать тепло при температуре -15 °С. В настоящее время некоторые производители выпускают станции, сохраняющие отбор тепла при -30 °С. Забор тепла происходит при помощи испарения фреона, который циркулирует по внутреннему контуру. Для этой цели используется испаритель, в котором хладагент преобразовывается из жидкого состояния в газообразное. При этом поглощается тепло.

Следующим блоком, который расположен в этой системе теплоснабжения, является компрессор, который фреон из газообразного состояния превращает в жидкое. При этом выделяется тепло. Эффективность установки воздух — воздух напрямую зависит от температуры окружающей среды. Чем она ниже, тем производительность станции уменьшается.

Вода-вода

При такой системе во внутреннем контуре циркулирует легко испаряющаяся жидкость, например, фреон. В качестве контура внутри помещения могут быть водяные трубы, регистры или батареи, заполненные водой.

В качестве внешнего контура может выступать любой водоем с достаточно большим количеством воды — река, озеро или пруд. В этом случае теплоноситель забирает тепло из внешнего контура и отдает его контуру внутри помещения.

Воздух-вода

ТН типа воздух — вода является наиболее универсальной моделью. Она весьма эффективна в теплое время года, но в холодное время производительность существенно падает.

Простой монтаж является преимуществом системы — подходящее оборудование монтируется в любом месте. Тепло, которое удаляется из помещения в виде газа либо дыма, может повторно использоваться.

Водяной ТН берет тепло из грунтовых вод, которые прокачиваются через испаритель. Подобный ТН отличается неплохой эффективностью и повышенной стабильностью: эффективность — это результат значительной теплоотдачи воды. Разумеется, для использования установки такого типа нужно, чтобы грунтовые воды на территории имелись в достаточном количестве. Желательно, чтобы вода находилась не глубже 30 метров.

Виды геотермальных установок

Принцип работы геотермального отопления дома мы рассмотрели, теперь разберемся, какие существуют разновидности тепловых установок. Они разливаются по виду используемых теплоносителей и среды, в которую погружены контуры.

Принцип работы, устройство и ремонт циркуляционного теплового насоса

Земля-вода

Этот тип насосов отбирает тепловую энергию у почвы и передает ее воде в отопительной системе дома. Для отбора тепла используются коллекторы или зонды.

Внешний контур для получения тепла из земли может быть размещен вертикально и горизонтально. В первом случае обеспечивается постоянная положительная температура на дне скважины, но чтобы ее пробурить, понадобится специальное оборудование. Для устройства вертикального теплообменника нужно бурить скважину диаметром 150 мм на глубину 50-200 м.

Во втором случае трубы контура укладываются горизонтально на 1 м глубже поверхности, поэтому котлованы можно вырыть собственноручно. Но из-за значительной протяженности контура горизонтальные контуры применяют только на больших придомовых участках.

Важно! Площадь горизонтального внешнего контура должна в три раза превышать отапливаемую площадь дома

Вода-вода

Обычно используют теплообменник, который уложен на дне водоема, расположенного на расстоянии не более 100 м от дома. Подойдут только естественные водоемы – пруды, озера. Для укладки труб в реку нужно получать разрешение. Главное требование – глубина водоема не может быть меньше 3-х метров.

Вместо водоема тепло воды можно получать из артезианской скважины. Добытая вода пропускается через тепловой насос. Однако откачанную воду нужно сбрасывать обратно в грунт, поэтому делают вторую скважину. Благодаря этому поддерживается постоянное давление в земном пласте.

Воздух-вода

Для работы оборудования понадобятся испарители и вентиляторы. Наибольшая эффективность работы достигается при температуре окружающего воздуха не ниже -15°С. Если температурные показатели опускаются ниже, теряется часть мощности.

Преимущество станций заключается в простоте монтажа. Не нужно рыть котлованы или бурить скважины. Всю конструкцию можно расположить на крыше дома. Оборудование работает бесшумно и может повторно использовать тепло, выходящее из помещений.

Выбор типа теплового насоса

Основным показателем этой системы обогрева является мощность. От мощности в первую очередь будут зависеть и финансовые затраты на покупку оборудования и выбор того либо иного источника низкотемпературного тепла. Чем выше мощность тепловой насосной системы, тем больше стоимость комплектующих элементов.

В первую очередь имеется в виду мощность компрессора, глубина скважин для геотермических зондов, либо площадь для размещения горизонтального коллектора. Правильные термодинамические расчеты являются своеобразной гарантией того, что система будет эффективно работать.

При наличии рядом с личным участком водоема наиболее рентабельным и производительным выбором станет тепловой насос вода-вода

Для начала следует изучить участок, который планируется для монтажа насоса. Идеальным условием будет наличие на этом участке водоема. Использование варианта типа вода-вода значительно сократит объем земляных работ.

Использование тепла земли напротив предполагает большое количество работ, связанных с выемкой грунта. Системы, которые в качестве низкопотенциального тепла используют водную среду, считаются наиболее эффективными.

Устройство теплового насоса, извлекающего тепловую энергию из грунта, предполагает проведение внушительного количества земляных работ. Закладывается коллектор ниже уровня сезонного промерзания

Использовать тепловую энергию грунта можно двумя способами. Первый предполагает бурение скважин диаметром 100-168 мм. Глубина таких скважин, в зависимости от параметров системы, может достигать 100 м и более.

В эти скважины помещают специальные зонды. При втором способе используется коллектор из труб. Такой коллектор размещается под землей в горизонтальной плоскости. Для этого варианта необходимо достаточно большая площадь.

Для укладки коллектора идеальными считаются участки с влажным грунтом. Естественно, бурение скважин обойдется дороже, нежели горизонтальное расположение коллектора. Однако не на каждом участке есть свободные площади. На один кВт мощности теплового насоса нужно от 30 до 50м² площади.

Сооружение для забора тепловой энергии одной глубокой скважиной может оказаться немногим дешевле рытья котлована

Но веский плюс заключается в существенной экономии места, что важно для владельцев небольших участков. В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах

В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах.

Отбор тепловой энергии в таких системах путем перекачивания грунтовой воды по замкнутому контуру, части которого расположены в скважинах. Такая система нуждается в установке фильтра и периодической чистке теплообменника.

Самая простая и дешевая схема теплового насоса основана на извлечении тепловой энергии из воздуха. Некогда она стала базой для устройства холодильников, позже согласно ее принципам разработаны были кондиционеры.

Самая простая тепловая насосная система получает энергию из воздушной массы. Летом она участвует в отоплении, зимой в кондиционировании. Минус системы в том, что в самостоятельном исполнении агрегат с недостаточной мощностью

Эффективность различных типов данного оборудования не одинакова. Наименьшими показателями обладают насосы, использующие воздушную среду. К тому же эти показатели напрямую зависят от погодных условий.

Грунтовые разновидности тепловых насосов имеют стабильные показатели. Коэффициент эффективности данных систем варьируется в пределах 2,8 -3,3. Наибольшей эффективность обладают системы вода-вода. Это связано, в первую очередь, со стабильностью температуры источника.

Надо заметить, что чем глубже расположен в водоеме коллектор насоса, тем стабильнее будет температура. Для получения мощности системы в 10КВт, необходимо около 300 метров трубопровода.

Основным параметром, характеризующим эффективность работы теплового насоса, считается его коэффициент преобразования. Чем выше коэффициент преобразования, тем эффективнее считается тепловой насос.

Коэффициент преобразования теплового насоса выражается через отношение показателей теплового потока и электрической мощности, затраченной на работу компрессора

Преимущества и недостатки тепловых насосов

К преимуществам тепловых насосов в первую очередь следует отнести экономичность: для передачи в систему отопления 1 кВтч тепловой энергии установке необходимо затратить всего 0,2-0,35 кВтч электроэнергии.

Так как преобразование тепловой энергии в электрическую на крупных электростанциях происходит с КПД до 50 %, эффективность использования топлива при применении тепловых насосов повышается. Упрощаются требования к системам вентиляции помещений и повышается уровень пожарной безопасности.

Все системы функционируют с использованием замкнутых контуров и практически не требуют эксплуатационных затрат, кроме стоимости электроэнергии, необходимой для работы оборудования.

Ещё одним преимуществом тепловых насосов является возможность переключения с режима отопления зимой на режим кондиционирования летом: просто вместо радиаторов к внешнему коллектору подключаются фэн-койлы или системы «холодный потолок».

Тепловой насос надёжен, его работой управляет автоматика. В процессе эксплуатации система не нуждается в специальном обслуживании, возможные манипуляции не требуют особых навыков и описаны в инструкции.

Важной особенностью системы является её сугубо индивидуальный характер для каждого потребителя, который заключается в оптимальном выборе стабильного источника низкопотенциальной энергии, расчете коэффициента преобразования, окупаемости и прочего. Тепловой насос компактен (его модуль по размерам не превышает обычный холодильник) и практически бесшумен

Тепловой насос компактен (его модуль по размерам не превышает обычный холодильник) и практически бесшумен.

К 2012 году в Японии работали более 3,5 миллионов установок, в Швеции около 500 тысяч домов обогревается тепловыми насосами.

Недостатки геотермальных тепловых насосов, используемых для отопления, — большую стоимость установленного оборудования, необходимость сложного и дорогого монтажа внешних подземных или подводных теплообменных контуров.

Недостаток воздушных тепловых насосов — более низкий коэффициент преобразования теплоты, связанный с низкой температурой кипения хладагента во внешнем «воздушном» испарителе. Общий недостаток тепловых насосов — сравнительно низкая температура нагреваемой воды, в большинстве не более +50 °С ^ +60 °С, причём, чем выше температура нагреваемой воды, тем меньше эффективность и надёжность теплового насоса.

Как сделать тепловой насос своими руками из старого холодильника

Прежде чем приступить к изготовлению теплового насоса, необходимо выбрать источник тепла и решить вопрос со схемой работы установки. Кроме компрессора понадобится и другое оборудование, а также инструменты.

Выполнение схем и чертежей. Чтобы установить тепловой насос, необходимо сделать скважину, потому что источник энергии должен находиться под землей. Глубина скважины должна быть такой, чтобы температура земли составляла не менее 5 градусов. Для этой цели также подойдут любые водоёмы.

Конструкции тепловых насосов похожи, поэтому вне зависимости от того, каким будет источник тепла, можно использовать практически любую схему, найденную в сети. Когда схема будет выбрана, необходимо выполнить чертежи и указать в них размеры и места соединения узлов.

Так как рассчитать мощность установки достаточно трудно, можно воспользоваться средними значениями. Например, для жилого помещения, имеющего низкие теплопотери, потребуется отопительная система с мощностью 25 Вт на кв. метр. Для здания, которое хорошо утеплено, это значение составит 45 Вт на кв. метр. Если у дома, достаточно высокие теплопотери, мощность установки должна быть не менее 70 Вт на кв. метр.

Выбор нужных деталей. Если компрессор, снятый с холодильника, поломан, то предпочтительнее приобрести новый. Не рекомендуется производить ремонт старого компрессора, ведь в будущем это может негативно повлиять на работу теплового насоса.

Дополнительно потребуется приобрести следующие детали:

• герметичная тара из нержавейки объёмом 120 литров;
• емкость из пластика объёмом 90 литров;
• три трубы из меди разного диаметра;
• трубы из металлопластика.

Для работы с металлическими деталями понадобятся сварочный аппарат и болгарка.

Сборка узлов и установка теплового насоса

В первую очередь следует установить на стену компрессор, используя кронштейны. Следующий шаг – работа с конденсатором. Бак из нержавейки нужно разделить на две части при помощи болгарки. В одну из половин монтируется медный змеевик, затем емкость необходимо заварить и сделать в ней резьбовые отверстия.

Чтобы изготовить теплообменник, нужно намотать на емкость из нержавейки медную трубу и закрепить концы витков рейками. Присоединить к выводам сантехнические переходы.

Как только работа с узлами будет окончена, нужно подобрать терморегулирующий клапан. Конструкцию следует собрать и заправить систему фреоном (для этой цели подойдет марка R-22 или R-422).

Подсоединение к заборному устройству. Вид устройства и нюансы подсоединения к нему будут зависеть от схемы:

• «Вода-земля». Следует установить коллектор ниже линии промерзания земли. Необходимо, чтобы трубы находились на таком же уровне.
• «Вода-воздух». Такую систему устанавливать легче, так как нет необходимости в бурении скважин. Коллектор монтируется в любом месте около дома.
• «Вода-вода». Коллектор изготавливается из металлопластиковых труб, а после помещается в водоём.

Также можно установить для обогрева дома комбинированную отопительную систему. В такой системе тепловой насос работает одновременно с электрическим котлом и используется как дополнительный источник отопления.

Тепловой насос для обогрева дома вполне можно собрать самостоятельно. В отличие от покупки готовой установки, это не потребует больших финансовых затрат, а результат обязательно порадует.

Производители тепловых насосов

Примеры хорошо зарекомендовавших себя фирм:

• Шведские . Есть оборудование, работающее от любого геотермального источника (грунт, горные породы, вода), а также агрегаты воздух-вода. Эти системы дешевыми не назовешь, но срок эксплуатации — 20 лет, стабильная репутация и хорошие отзывы.

• Тепловые насосы Viessmann — продукт европейского концерна, который почти столетие занимается разработкой и производством отопительного и климатического оборудования. В нашей стране представлены модели вода-вода и рассол-вода. Большая часть оборудования по максимуму может нагреть теплоноситель внешнего контура до 45oC, 55oC или до 60oC. Одна линейка выдает 65oC. Как и отопительные котлы, тепловые насосы Viessmann имеют отличную репутацию: надежны, не требуют внимания и обслуживания.
• Немецкие тепловые насосы Stiebel Eltron типа воздух-вода работают при температуре до -20oC, некоторые модели, работающие на соляном растворе, могут обеспечивать также нагрев воды для хозяйственных нужд, и работать на охлаждение летом. Некоторые — только отопление. Есть модульные модификации, пригодные для больших площадей. Они собираются в группу до шести штук.
• Известная японская кампания Mitsubishi Electric в 2007 году запустила в производство тепловые насосы Z В этой линейке есть бытовые модели, полупромышленные и промышленные агрегаты. Некоторые дают возможность сделать мультизональное разделение, которое позволяет управлять температурой в каждом обслуживаемом помещении. Есть линейка тепловых насосов воздух – вода Mitsubishi Heavy, которые работать могут и на обогрев и на охлаждение.

Присутствуют на рынке и тепловые насосы российского производства. Цены и качество — между европейскими и китайскими агрегатами. Например, тепловые насосы «Henk system». С качеством оборудования, судя по отзывам, все нормально, но проблема, как обычно у нас, в грамотном расчете, а особенно в монтаже. Если с воздушными системами проблемы бывают нечасто, то об установках геотермального типа этого не скажешь: нормальные партнеры у этого предприятия есть не во всех регионах.

Henk выпускает много разных агрегатов, разной производительности и типа. Всего 82 модели. Есть линейка для низкотемпературных систем водяного пола, есть для высокотемпературных — с радиаторами. Тип подключения — однофазный и трехфазный, с теплообменниками для подогрева воды бытового назначения. Собственно, выбрать есть из чего.

Назначение

Основными задачами ТП являются:

• учет тепловых потоков и расходов теплоносителя и конденсата
• контроль параметров теплоносителя
• регулирование расхода теплоносителя
• распределение теплоносителя по системам потребления теплоты
• преобразование вида теплоносителя или его параметров
• защита местных систем от аварийного повышения параметров теплоносителя
• заполнение и подпитка систем потребления теплоты
• сбор, охлаждение, возврат конденсата и контроль его качества
• аккумулирование теплоты
• подготовка воды для систем горячего водоснабжения
• отключение систем потребления теплоты

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан

В зависимости от источника тепла различают водяные, воздушные и другие устройства

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
3. При контакте с внешней средой хладагент закипает и испаряется.
4. После этого хладагент в виде пара поступает в компрессор.
5. Там он сжимается — благодаря этому серьёзно повышается его температура.
6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным — горячий.

Преимущества:

• Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
• Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
• Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)
