Как рассчитать мощность трансформатора для светодиодной ленты

Выбор блока питания по электрическим характеристикам

Расчет блока питания для любой светодиодной ленты надо начинать с напряжения. Оно должно соответствовать напряжению питания ленты. Если напряжение источника будет выше, светильник быстро выйдет из строя. Если ниже – будет светиться в полнакала.

Второй важный параметр – наибольшая мощность. Она рассчитывается по следующей формуле:

Pист=Руд*Lленты*Кзап, где:

• Рист – минимальная мощность блока питания;
• Руд – удельная потребляемая мощность (мощность, которую потребляет 1 метр полотна);
• Lленты – общая длина отрезков полотна;
• Кзап – коэффициент запаса, может быть равен от 1,2 до 1,4.

Некоторые величины должны быть рассмотрены подробнее.

Как определить потребляемую мощность одного метра ленты

Проще всего определить потребляемую мощность метра полотна по технической спецификации. Там этот параметр указан в явном виде. Если ее нет, но известен тип ленты, в различных источниках можно найти эту характеристику.

Светодиоды 5050 и 3028 различаются размером.

Если и это невозможно, то во многих случаях удельное потребление можно определить с помощью линейки. Для этого надо измерить размеры светодиода и определить его форм-фактор. По этой характеристике можно найти потребляемую мощность одного светодиода, посчитать их количество на метре и перемножить.

Светодиод				-1	5730-2
Размеры, мм	3,5х2,8	5х5	5,6х3	4,8х3	4,8х3
Потребляемая мощность, Вт	0,06	0,2	0,5	0,5	1
Потребляемый ток, А	0,02	0,06	0,15	0,15	0,3

Проблема только в том, что некоторые LED выпускаются в разных вариантах – с одним кристаллом или с 2-3. В этом случае и мощность будет отличаться в 2-3 раза. И единственный способ найти искомый параметр – взять наименьший отрезок ленты и запитать его от источника заведомо большей мощности. Замерив ток в амперах и умножив его на напряжение питания (12 В или другое), можно получить удельную мощность отрезка (Вт). Посчитав количество отрезков в метре, можно выйти на искомую величину.

Схема измерения тока.

Если амперметра нет, можно перед подключением к источнику питания замерить сопротивление резистора, установленного на отрезке (или считать, если маркировка доступна). После подачи питания замерить напряжение на нем и найти ток по известному соотношению: I=U/R, где I – искомый ток в амперах, U – напряжение питания в вольтах, R – сопротивление резистора.

Резистор в 300 Ом на LED-ленте.

Зачем нужен коэффициент запаса и что он учитывает

При выборе мощности БП без коэффициента запаса он будет работать на пределе своих возможностей. Этот режим имеет свои недостатки:

1. «Китайский ватт» может быть меньше обычного ватта. Если говорить серьезно, это означает, что фактическая наибольшая мощность недорогих блоков питания из Юго-Восточной Азии зачастую меньше задекларированной.
2. Часть электронных компонентов на максимальном токе (и максимальном нагреве) имеет сокращенный срок службы. Это особенно касается намоточных деталей (трансформаторов, дросселей), которые в недорогих блоках питания делаются вручную кустарным способом из тонкого провода с некачественной изоляцией.
3. Если в источнике питания есть некачественно пропаянные контакты (это вполне обычный случай), то на максимальном токе они будут нагреваться и качество соединения будет ухудшаться. Это вызовет еще больший нагрев, и так по кругу до выхода из строя.
4. При небольшом повышении температуры в помещении электронный блок выходит на предельный режим и его срок службы непредсказуемо сокращается.
5. Потребляемая осветительной системой мощность зависит от схемы (хоть и не критически). Конфигурация осветителя может содержать: диммер (диммеры), RGB-контроллер, драйвер (или несколько), усилитель (возможно, не один), прочие приборы.

Подключение LED-ленты через блок управления.

Все эти устройства потребляют токи на холостой ход и на собственные нужды (питание внутренней схемы и т.д.), их КПД не равен 100%. По сравнению с токами, потребляемыми LED-светильниками, они невелики. Но если БП работает в режиме «на грани», эта небольшая добавка может стать критической.

Исходя из этих соображений, по реальной ситуации к рассчитанной мощности надо добавить когда 20, а когда и 40 процентов.

ТОП блоков питания для майнинга

Сегодняшний обзор посвящен блокам питания, характеристики которых позволяют использовать их в майнерских сборках.

Все отобранные для обзора модели оптимальны по сочетанию мощности, выносливости и безопасности, и на наш взгляд являются лучшими в своей категории решениями для майнинга.

Итак, давайте более детально рассмотрим все особенности каждой из них.

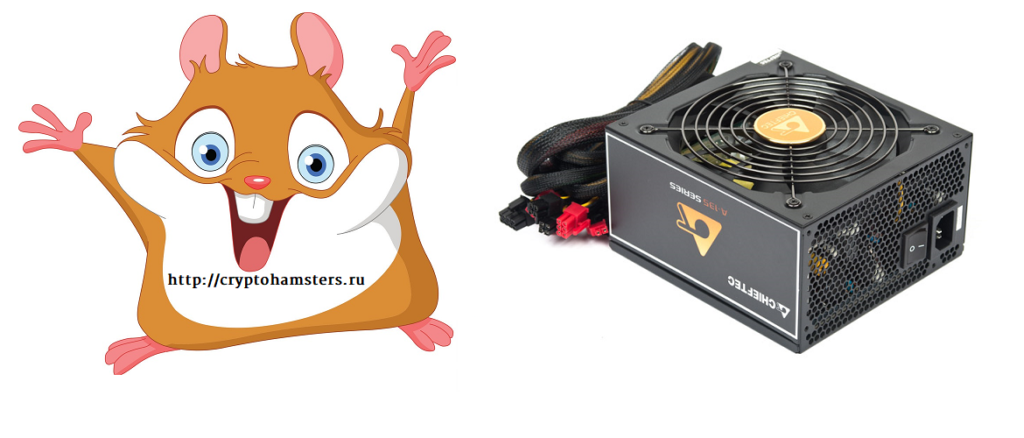

CHIEFTEC A-135 1000W (APS-1000CB)

CHIEFTEC A-135 1000W (APS-1000CB) – мощный блок питания, который готов полностью себя реализовать в игровых и майнерских системах, ведь комплектующая может одновременно питать до 6 дискретных видеокарт.

Это блок получил сертификат 80 PLUS Bronze, благодаря высокому значению КПД – около 85%, у него есть отличная малошумная система охлаждения с 140 мм вентилятором, скорость вращения которого регулирует специальная интеллектуальная система.

Конструкция блока питания CHIEFTEC A-135 1000W (APS-1000CB) является полумодульной, а это значит, что основные кабели питания, подводящие напряжение к материнской плате 24PIN ATX, процессору 8PIN (4+4) и двум PCIe-разъемам 8PIN (6+2) выводятся напрямую из корпуса, а дополнительные SATAх9, MOLEXх2, Floppy и PCIeх4 можно по желанию отключить.

Мощность линий +12 В у блока питания CHIEFTEC A-135 1000W (APS-1000CB) составляет 996 Вт, а линий +3,3 В и +5 В – около 140 Вт

Данная комплектующая защищена от пониженного и повышенного напряжения в сети, коротких замыканий, перегрева и, что очень важно, при сборке постоянно работающей под нагрузкой майннинг-системы – от перегрузки

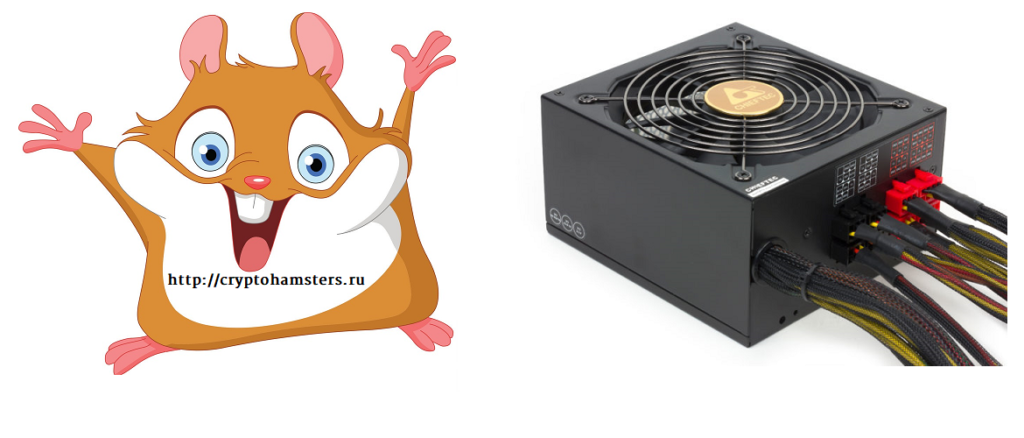

CHIEFTEC A-135 750W (APS-750CB)
CHIEFTEC A-135 750W (APS-750CB) – надежный блок питания для мощных игровых систем, который также отлично подходит для сборки майнинг-ферм с четырьмя дискретными видеокартами.

Блок питания CHIEFTEC A-135 750W (APS-750CB) получил полумодульную конструкцию и у него есть только два впаянных провода – для подвода питания к материнской плате 24PIN ATX и для питания процессора 8PIN (4+4), остальные же можно легко отсоединить при необходимости. Тут есть 9 кабелей SATA, два с разъемом MOLEX, отдельный кабель Floppy и четыре для подвода дополнительного питания к видеокартам 8PIN (6+2) PCIe.

Выходных линий +12 В у данной комплектующей две, причем каждая из них получила ток 35 А, кроме того, тут есть линии +3.3 В и +5 в по 25 А каждая.

Блок питания CHIEFTEC A-135 750W (APS-750CB) работает с КПД более 85%, за счет чего он получил сертификат 80 PLUS Bronze, у него есть практически бесшумная система охлаждения с 140 мм вентилятором, скорость вращения которого автоматически регулируется.

За надежность данного блока отвечают системы защиты от пониженного и повышенного напряжения в сети, от перегрузок, коротких замыканий, перегрева и повышенных токов, кроме того, среднее время безотказной работы блока питания CHIEFTEC A-135 750W (APS-750CB) составляет 100 тыс. часов, так что можно с уверенностью сказать, что данная комплектующая полностью готова к серьезным нагрузкам и отлично подходит для майнинг-систем.

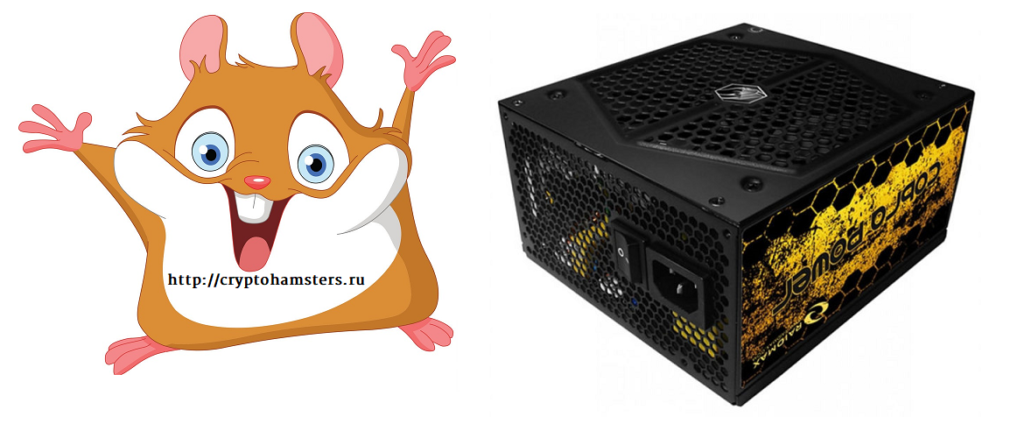

RAIDMAX Cobra 1200W (RX-1200AE-B)
RAIDMAX Cobra 1200W (RX-1200AE-B) – идеальный блок питания для майнинга, способный сам потянуть до 6 дискретных видеокарт, при этом высокий уровень КПД, благодаря которому комплектующая получила сертификат 80 PLUS Gold, делает его достаточно энергоэффективным.

Выпускается блок питания RAIDMAX Cobra 1200W (RX-1200AE-B) в корпусе с оригинальным принтом, а вентиляционные решетки выполнены в виде пчелиных сот, что только подчеркивает собственный стиль комплектующей.

Практически все кабели для подвода питания к устройствам выполнены съемным и получили качественную пластиковую оплетку, только кабель подключения к материнской плате 20+4 pin и два кабеля подвода питания к процессору 4+4 pin не отсоединяются. Среди съемных кабелей можно найти 6 штук с интерфейсом 6+2-pin для PCI-E разъемов, 9 штук SATA, 6 MOLEX и еще один Floppy.

Максимальная мощность блока питания RAIDMAX Cobra 1200W (RX-1200AE-B) по линии +12 В при токе 100 А составляет целых 1200 Вт, при этом у него есть и линии +3.3 В и 5 В с током 20 А. Остается отметить, что данный блок питания получил все необходимые комплексы защиты, включая защиту от перегрузок, поэтому он готов к длительной работе при постоянно высоких нагрузках, становясь правильным выбором при сборке майнинг-системы.

Класс защиты

Мощность светодиодной ленты на метр является важной характеристикой для представленного изделия. Но это не единственный параметр, на который опираются при выборе

В зависимости от сферы применения, существуют различные классы защиты ленты.

Для сухого помещения с нормальными условиями окружающей среды, отсутствием значительной запыленности применяются открытые разновидности приборов. Их маркировка содержит показатель IP20.

Если помещение довольно влажное, можно применять устройства с защитой из эпоксидной смолы. Этот материал защищает поверхность ленты, но не светодиоды. Поэтому для уличного монтажа этот вариант не подходит. Класс защиты такой ленты маркируется IP65.

Для уличного монтажа применяют монолитные силиконовые ленты. В ней защищены от негативного воздействия окружающей среды все элементы конструкции. Их класс защиты IP68.

Лента светодиодная, мощность которой выбрана в соответствии со всеми правилами, проработает долго. Но это справедливо только в случае приобретения изделия известных и проверенных торговых марок. Эксперты советуют не покупать дешевые и некачественные ленты.

Долговечные изделия не могут иметь неровные края ленты или криво вклеенные светодиоды. Поэтому перед совершением покупки необходимо осмотреть осветительный прибор. Из недорогих, но качественных брендов эксперты выделяют Feron, Maxus. Согласно отзывам простых пользователей, такие светодиодные ленты прослужат не менее 5 лет.

Особого подхода при выборе требует лента светодиодная. Мощность и особые характеристики этого устройства позволяют приобрести и правильно подключить самую подходящую разновидность изделия.

› Блок питания для светодиодной ленты

Блок питания
для светодиодной
ленты.
Какой лучше
выбрать и как
рассчитать
мощность?

Включать
светодиодную
ленту напрямую в
розетку
категорически
нельзя, она
сразу же
сгорит.

Светодиодные
ленты питаются
напряжением 12
или 24 вольт.

12и вольтную
ленту проще
приобрести и она
стоит дешевле в
отличи от 24
вольтовой.

Для того,
чтобы
преобразовать напряжение 220
вольт в 12,
применятся
импульсный блок
питания. Его
основной
параметр – мощность,
которую он
может отдать
светодиодной
ленте .

Для
наглядного
примера расчета
мощности блока
питания возьмем
две пятиметровые
RGB-ленты
SMD 5050 , 30
светодиодов на
метр, которые
нужно запитать.

Расчет блока
питания для
светодиодной
ленты

Для начало,
надо узнать,
потребляемую
мощность одного
метра такой
ленты.

Чему
равна мощность
одного метра
ленты, вы можете
посмотреть в
этих таблицах:

Вот именно
такой мощности
необходим блок
питания, для
того чтобы
запитать 10
метров
светодиодной
ленты SMD 5050 c
30 светодиодами
на метре.

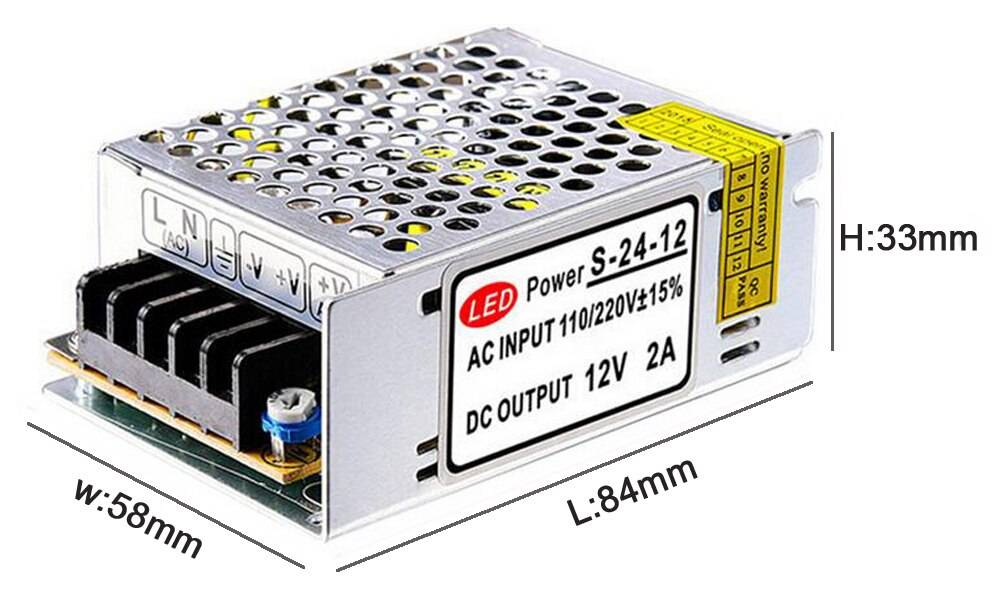

Открытый
блок питания

Этот тоже
выдает 100 ватт,
но имеет самые
большие размеры.
Лично я не
встречал ни
разу, чтобы его
использовали для
подсветки
потолков или
стен. Его
невозможно
спрятать в нишу.
Применяется для
питания
аппаратуры,
обычно
устанавливается
в аппаратные
отсеки или
специальные
шкафы. Его
достоинство –
это более низкая
стоимость.

Компактный
герметичный блок
питания в
пластиковом
корпусе

Небольшой
размер, легкий,
влагозащищенный.
Его
мощность не
привышает 75
ватт.
Следовательно,
чтобы запитать
две ленты,
понадобится два
блока питания по
50 ватт.
Такие блоки
применяются для
подсветке
интерьеров, т.к.
его проще спрятать.

Герметичный
блок питания в
алюминиевом
корпусе

Мощность
такого бока 100
ватт, его
одного
достаточно,
чтобы запитать
сразу две ленты.
Вес этого блока
больше
килограмма и
имеет большой
размер.
Такой блок
применяется в
основном, для
подсветки
уличных вывесок,
т.к. очень
надежный и хорошо
защищает от
внешних
воздействий
(дождь, солнце,
мороз).

С помощью блока питания напряжение 220 Вольт понижается до 12 В, необходимых для свечения большинства светодиодных светильников, в том числе и лент. На сегодняшний день существует широкий ассортимент БП, различных по мощности, размеру и степени защиты корпуса. Само собой, для каждого отдельного случая нужно правильно подобрать характеристики устройства, чтобы оно прослужило долго и без причинения неудобств. В этой статье мы расскажем вам, как выбрать блок питания для светодиодной ленты на 12 В.

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться.

   Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды

2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность.

   Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)

Видео: подключение герметичного блока питания

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно.

   Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение

Выбор

Как выбрать мощность трансформатора мы уже обсудили. Однако в некоторых случаях целесообразнее применить несколько трансформаторов небольшой мощности вместо одного мощного аппарата. Это может быть сделано, например, по соображениям расположения отдельных участков светодиодной ленты. Или, исходя из габаритов, когда встает вопрос, куда спрятать трансформатор большой мощности.

Мы уже останавливались на достоинствах «электронных» трансформаторов. Однако применяемые в них электронные компоненты более требовательны к эффективному охлаждению. Часто для охлаждения электроники таких БП, внутрь корпуса устанавливают вентиляторы.

К выбору блоков питания следует подходить с некоторой осторожностью, так как со временем вентиляторы иногда начинают довольно громко шуметь и для устранения шума приходится предпринимать меры. Лучше остановить свой выбор на преобразователях, в которых корпус служит радиатором для отвода тепла

Такие корпуса имеют развитую ребристую поверхность.

Выбирая трансформатор необходимо учесть место его установки. Если освещение предполагается устанавливать на улице или в сырых помещениях, необходимо выбирать аппарат с соответствующим классом защиты.

Дополнительно про выбор трансформатора можете посмотреть интересное видео. Автор дает полезные замечания, которые обязательно пригодятся при выборе трансформатора.

Расчет блока питания для светодиодной ленты

При монтаже светодиодного освещения обычно возникает ряд актуальных вопросов: какой потребляемый ток светодиодной полосы, как рассчитать блок питания для светодиодов, как рассчитать драйвера для неизвестной ленты, если на ней не указана потребляемая мощность? Для правильного расчёта используем следующую таблицу с номинальными параметрами популярных матриц.

Расчет параметров питания светодиодной ленты

Лента различается количеством smd матриц на погонный метр. В продаже существуют варианты на 30, 60, 120 матриц на погонный метр. В зависимости от применяемых светодиодных матриц, номинальная мощность источника электричества для светодиодной ленты будет отличаться.

Тип smd матрицы	Количество светодиодов на погонный метр	Мощность потребляемая 1м/5м ленты, Вт	Необходимая сила тока, А на 1м/5м
3528	30	3,3/16,5	0,27/1,35
60	6,6/33	0,55/2,7
120	13,2/66	1,1/5,5
5050	30	9/45	0,75/3,75
60	18/90	1,5/7,5
120	36/180	3/15
5630	30	15/75	1,25/6,25
60	30/150	2,5/12,5
120	60/300	5/25

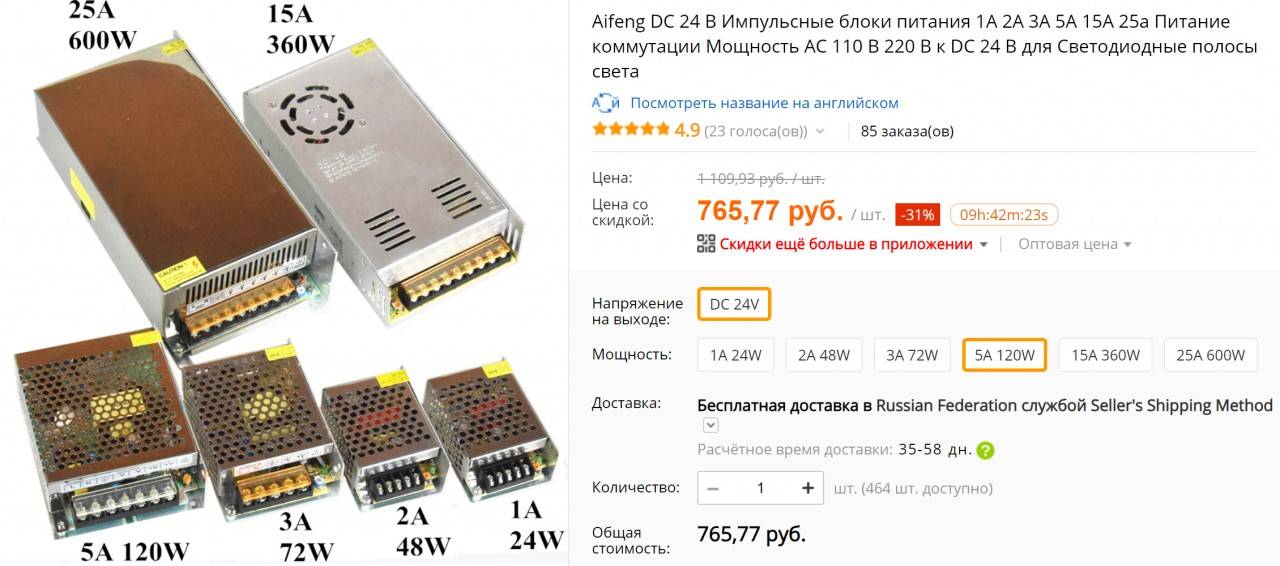

Какой БП выбрать?

Естественное желание каждого человека – минимизировать свои финансовые затраты. Но экономия должна быть целесообразной и оправданной. Сравним несколько вариантов:

БП	OEM DC12 12W 1А	OEM DC12 36W 2А	OEM DC12 120W 10А	OEM DC12 360W 30А
Внешний вид
Мощность, Вт	12	36	120	360
Сила тока, А	1	2	10	30
Тип охлаждения	Пассивное	Пассивное	Пассивное	Активное
Материал корпуса	Пластик	Пластик	Металл	Металл
Цена, у.е	1,8	5,2	10,5	21
Цена за 1 Вт, у.е	0,15	0,14	0,08	0,058

Как видите, чем сильнее блок питания, тем дешевле у него фактическая себестоимость ватта. На первый взгляд наиболее соблазнительно смотрится приобретение единственного достаточно мощного блока питания. Расчет мощности трансформатора для светодиодной ленты делается с запасом около 30%.

Не стоит забывать, что абсолютно любой прибор обладает довольно неприятным свойством неожиданно выходить из строя в самый неподходящий момент. При наступлении подобного форс-мажора вы формально останетесь без освещения. Наиболее рационально, в случае монтажа подсветки в комнате, запитывать участки от двух — трёх самостоятельных источников.

Рассчитываем мощность блока питания для светодиодной ленты

Ради примера, возьмем гостевую комнату площадью 18 квадратных метров (3 х 6 метров). Периметр помещения составит 18 метров. Нам потребуется источник светодиодного освещения с суммарной яркостью свечения 350 люмен/м.п (расчет яркости проводим исходя из рекомендованных уровней освещения), для примера возьмём smd 3528 60led с номинальной яркостью 360 lm/м.п. Общая мощность этой ленты на весь периметр помещения будет:

У разных производителей яркость носителя может значительно отличаться, соответственно и лента в вашей ситуации может потребоваться немного другая, расчёт мощности светодиодной ленты желательно производить по паспортным данным от производителя. С резервом прочности нам понадобится аппарат рассчитанный на 150 Вт.

При использовании нескольких источников тока разбиваем всю длину ленты на три участка, учитывая, что стандартная катушка пятиметровая. Получаем два сегмента по пять метров, 33 Вт и один участок восемь метров на 53 Вт. Блоки питания потребуются на 40 и 70 Вт соответственно.

Габариты

Когда вы решили, какой блок питания выбрать для светодиодной ленты по напряжению, мощности и классу защиты, самое время задуматься о его габаритах

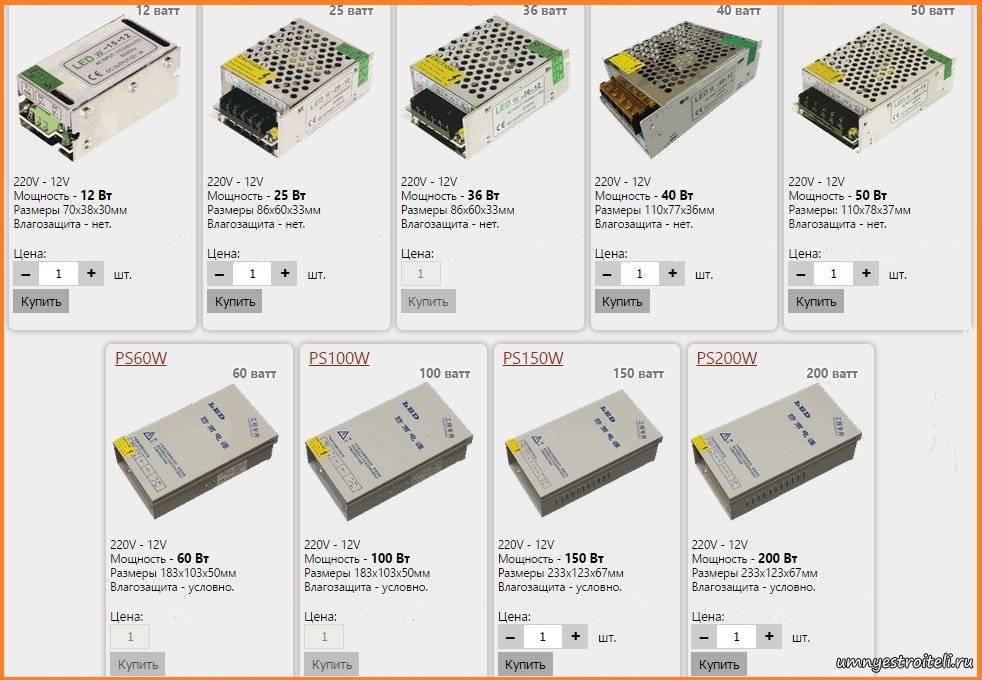

Размеры драйвера имеют немаловажное значение, если его нужно спрятать. Производители позаботились об этом и предусмотрели несколько вариантов БП с разными габаритами, но одинаковыми параметрами

При оценке размеров возможны следующие варианты:

• габариты устраивают, устройство помещается, например, за карниз или под плинтус – оставляем как есть;
• слишком большой прибор, непонятно, куда его спрятать – можно сделать специальную нишу, полку или полость в стене, которая закрывается декоративной дверцей;
• все равно не помещается – выводим трансформатор в техническое помещение.

Стоит учитывать, что мощный драйвер может иметь достаточно большие габариты, так что в порой разумнее пересмотреть схему подключения подсветки. Возможно, один трансформатор стоит заменить несколькими маленькими БП с меньшей мощностью, которые намного легче спрятать. Кроме того, существуют модели драйверов с одинаковыми параметрами, но разной формой: прямоугольные широкие или вытянутые в длину, квадратные. В продаже также бывают компактные БП, но они стоят дороже обычных.

Обратите внимание! Устанавливать трансформатор нужно в месте, где предусмотрена циркуляция воздуха для естественного охлаждения прибора. Кроме того, нужно предусмотреть удобный доступ к устройству для обслуживания и замены

При правильном выборе БП прослужит долго, но случаи выхода из строя все же нельзя полностью исключать.

Что следует учесть перед покупкой?

Трансформатор для LED-осветительных элементов подбирается на основании трех основных критериев:

1. Входные и выходные характеристики. Блок питания с одной стороны подключается к сети 220 вольт, а с другой стороны к ленте – 12 вольт. Это наиболее популярный вариант, но может потребоваться установка подсветки напряжением 24 или 36 вольт. Соответственно, на выходе блока питания должно быть эквивалентное напряжение. Существуют универсальные устройства, рассчитанные на 12 вольт и 24 вольт в зависимости от характеристик ленты. Их цена будет выше.
2. Мощность. Чтобы LED-лента не вышла из строя, и сам трансформатор не сгорел, уровень мощности последнего не должен быть ниже, чем нагрузка осветительного прибора. Это в теории, на практике же следует подбирать блок питания, мощность которого превышает эквивалентный параметр ленты на 25-30%. Определить нужное значение довольно просто и вполне можно сделать расчет самостоятельно (см. выше).
3. Защищенность от внешних факторов. На данном этапе необходимо оценить условия эксплуатации ленты 12В: пыль, влага, прямой контакт с водой, установка на улице или работа в сухом помещении. В каждом из случаев нужно выбирать разные конструкции блоков питания. Для помещений с нормальным уровнем влажности подойдут интерьерные модели, незащищенные от контакта с водой. Для ванных, бассейнов следует использовать герметичный алюминиевый вариант.

Выбор производителя

Рынок предлагает множество китайских «безымянных» приборов. Их цена заметно ниже. Но в этом случае сложно спрогнозировать, как долго прослужит такой прибор и подключенная к нему лента 12 вольт.

Наиболее востребованы изделия марки Mean Well (Тайвань). В ассортименте продукции представлены модели для сухих помещений и для уличной эксплуатации. Этот производитель предлагает множество универсальных исполнений блоков питания, рассчитанных на напряжение 12 вольт и 24 вольта.

Монтаж, схема подключения

В зависимости от того, какой тип диодной ленты используется: монохромная или RGB, будет разниться и схема соединения. Прежде всего, рассматривается установка блока питания для монохромного осветительного прибора.

С двух сторон трансформатора предусмотрены выводы – провода разных цветов. С одной стороны прибор подключается к сети 220 вольт, с другой – к диодной ленте 12 вольт.

Соединения должны быть выполнены в соответствии с полярностью: плюс (красный провод) подключается к плюсу, минус (синий или черный провод) – к минусу. Если при включении прибора в сеть лента не горит, значит, нужно изменить полярность подключения. Обычно диодные полосы продаются отрезками по 5 м.

Устройство блока питания

Если нужно использовать несколько таких отрезков, рекомендуется подключать их параллельно. Совокупная мощность в данном случае будет довольно большой, что повлияет на размеры блока питания. Упрощает задачу использование нескольких маломощных трансформаторов для каждой ленты 12 вольт. Размеры из таких приборов намного меньше, а значит, их легче спрятать

Для данного варианта достаточно выбрать провод, соединяющий второй блок питания, небольшим сечением, например, 0,75 мм. А в случае, когда на несколько отрезков лент приходится один трансформатор, необходимо использовать провод сечением 1,5 мм. Если рассматривать исполнение полосы RGB, то для нормальной работы потребуется еще и контроллер.

В схеме он располагается между питающим элементом и лентой. Управление работой осветительного прибора выполняется посредством контроллера, с одной стороны которого отходит 4 провода

Как и в случае с монохромным исполнением, такой вариант допускает подключение еще одной диодной полосы. Это возможно лишь при условии, что общая нагрузка подсветки меньше мощности питающего элемента. Но предпочтительным является вариант подключения нескольких блоков питания.

Основные критерии выбора

Выбирая блок питания для СЛ, необходимо обратить внимание на следующие основные характеристики:

1. Метод преобразования напряжения.
2. Принцип охлаждения.
3. Исполнение.
4. Выходное напряжение.
5. Мощность.
6. Дополнительный функционал.

Метод преобразования

Как я уже говорил выше, блок питания может быть трансформаторным или импульсным. Если нужен блок питания относительно небольшой мощности, то предпочтение лучше отдать импульсной конструкции. Покупка серьезного ТБП оправдает себя лишь при мощностях в сотни ватт – ИБП такой мощности стоят дорого и нередко имеют вентиляторы охлаждения, которые создают шум и собирают пыль.

Охлаждение

Охлаждение может быть пассивным и активным. В первом случае охлаждение узлов прибора производится естественным образом, во втором для этих целей служит вентилятор. Если мощность БП невелика, то от устройства с принудительным охлаждением лучше отказаться: вентилятор шумит и вместе с воздухом всасывает массу пыли, оседающую на узлах блока. Такие источники требуют регулярного технического обслуживания и, главное, плохо защищены от влаги.

Такой блок не только шумит, но и является своеобразным пылесосом

Исполнение

От конструктивного исполнения зависит степень защиты от окружающей среды. Если блок питания будет работать на улице или во влажном/пыльном помещении, то придется выбрать пылевлагозащищенную, а еще лучше герметичную конструкцию. Никаких дырочек, щелочек и, конечно, никаких вентиляторов. Для сложных механических условий (вибрация, тряска, удары и пр.) отлично подойдет прибор в металлическом сплошном корпусе. Для обычного жилого помещения можно выбрать блок в открытом кожухе со множеством вентиляционных отверстий – он будет лучше охлаждаться.

Выходное напряжение

Тут все просто. СЛ выпускаются на 2 напряжения – 12 или 24 В. Прочитай на упаковочной коробке или даже на самой ленте, на какое напряжение питания она рассчитана. Затем выбери БП, имеющий нужные параметры.

Эта СЛ рассчитана на 12 В, значит и блок питания нужен на такое же напряжение

Мощность

Мощность блока питания должна быть как минимум на 15-20% выше мощности, потребляемой лентой (лентами). Вроде все просто, но есть один нюанс. Редко, но случается, что на блоках питания не пишется мощность, а указывается лишь максимально допустимый ток. Как пересчитать его в мощность? Элементарно. Умножь рабочее напряжение (12 или 24 В) блока на его максимально допустимый ток в амперах, и ты получишь мощность в ваттах.

На этом блоке питания (фото выше) указана мощность в 20 Вт, ток 1.67 А и напряжение 12 В. Проверим для интереса: 12*1.67=20.04 Вт. Все сходится.

Дополнительные функции

Кроме своей основной работы, блок питания может выполнять и некоторые дополнительные функции. Существуют, к примеру, устройства со встроенными диммерами (регуляторами яркости), таймерами, автоматами эффектов и даже с беспроводными пультами ДУ. Тут уже на твое усмотрение, но имей в виду, что любая дополнительная функция отражается на стоимости конструкции.
