Как устроены и работают насосы для скважин Акварио

Виды скважинных насосов по принципу действия

Если вы подумали о том, насос для скважины какой выбрать, то в первую очередь стоит обратить внимание на принцип их действия:

  • Центробежный. Устройства, работающие по такому принципу, имеют вращающееся рабочее колесо внутри корпуса, под действием которого возникает центробежная сила. Вода всасывается во входной патрубок и поступает на верх в выходной. Центробежные насосы самые недорогие среди всех типов и при этом имеют довольно высокое КПД. Однако напор у них относительно невелик (до 100 м) в сравнении с вихревыми или шнековыми устройствами. Центробежные насосы стоит покупать, если глубина скважины не более 50 м.
  • Вихревой. Вихревые, как и центробежные имеют рабочие лопасти. Они создают вихревые потоки, за счет чего вода может подниматься на гораздо большую высоту, чем у центробежных моделей. Однако вихревые очень чувствительны к качеству воды, поэтому сильно запесоченные скважины быстро убьют агрегат. Если у вас глубокая скважина с относительно чистой водой, тогда вам подойдут вихревые насосы для скважины. Какой выбрать? Все зависит от глубины скважины и высоты водяного зеркала до поверхности земли.
  • Шнековый. Шнековые агрегаты имеют своеобразный ротор в виде винта. Из-за такой конструкции насосы этого типа легко справляются с самой запесоченной водой, поэтому отлично подойдут для выкачки технической воды для полива огорода (или для собственных нужд при наличии качественного фильтра).

На что обратить внимание при выборе скважинного насоса

Размышляя над тем, какой насос лучше для скважины, обратите внимание на следующие критерии:

Производительность. Насос для скважины должен покрывать минимум 50 % общего потребления воды в системе водоснабжения (умывальники, душевая кабина, мойка и т.д.) и при этом не превышать дебита скважины (чтоб не высасывал воду из скважины быстрее, чем она туда набирается). Дебит скважины можно посмотреть в паспорте установки скважины. Из таблицы ниже видно, сколько в среднем потребляет воды каждая точка водоразбора. Предположим у вас в доме есть умывальник, душевая кабина, туалет и стиральная машина. Тогда ваш насос должен производить минимум (600+720+720+420)/2 = 1230 л/ч. Таким образом можно точно рассчитать погружной насос для скважины. Какой лучше будет для вас, будет зависеть от ваших условий.

ПотребительРасход л/минРасход м³/час
Умывальник с раковиной100,6
Умывальная раковина100,6
Ванна/гидромассаж181,08
Душ120,72
Туалет70,42
Биде60,36
Стиральная машина120,72
Кухонная мойка120,72
Посудомоечная машина80,48
Водоразборный кран 1/2″201,2
Водоразборный кран 3/4″251,5

Максимальный напор. Это высота, на которую насос может поднять воду. Однако максимальный напор определяет не только высоту, на которую агрегат способен «закинуть» воду, но и давление, которое будет на выходе в конкретном пункте водоразбора. Так давление для обычной мойки нужно меньше, чем, например, для душевой кабинки. Поэтому стоит брать с запасом в 10 — 15 %. Например, если у вас насос будет погружен на 20 м в скважину, а поднимать воду нужно будет на второй этаж на 6 м вверх, тогда стоит брать насос с максимальным напором не меньше (20 + 6) + (20 +6) * 0,15 = 29,9 м. Ближайшим будет устройство с напором в 30 м.

Максимальная глубина погружения. Здесь имеется ввиду глубина погружения под воду, а не вообще в скважину. Предположим у вас скважина общей глубиной 50 м, но от поверхности до зеркала воды 20 м. Значит у нас 30 м водного пространства, и если вы хотите опустить агрегат почти до самого дна, тогда его максимальная глубина погружения должна быть не меньше 30 м.

Длина шнура питания. Шнур питания должен быть длиной не меньше общей глубины скважины (если опускать будете к самому дну) плюс расстояние до розетки. На первый взгляд это может показаться мелочью, но практика показала, что многие покупатели ошибаются с длиной шнура и затем начинают добавлять кучу переносок.

Защита от перегрева. У всех погружных насосов хорошо организована система охлаждения, так как устройство помещено в воду. Однако в условиях экстремальной работы двигатель все же может перегреваться. Если планируете нагружать агрегат по полной, тогда лучше купить модель с термореле, которое отключит конструкцию при перегреве двигателя.

Защита от сухого хода. Эта функция отключит устройство, если уровень воды в скважине упадет до критического уровня, чтобы оно не работало вхолостую. Очень полезная функция, особенно в периоды сезонного падения уровня воды.

Напряжение. Большинство бытовых насосов работает от обычных однофазных сетей, напряжением 220 В. Однако есть устройства, которые запитываются исключительно от 380 В. В большинстве своем это профессиональные агрегаты, поэтому в быту применять их нецелесообразно

Однако обращайте на этот показатель внимание, чтобы нечаянно не купить трехфазную модель. Количество ступеней всасывания

Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса

Количество ступеней всасывания. Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса

По мощности и производительности они значительно проигрывают многоступенчатым агрегатам, однако и стоят гораздо дешевле. Если у вас большая глубина скважины или необходимо использовать воду для орошения полей, тогда вам подойдут многоступенчатые скважинные насосы. Какой марки выбрать устройство? Если хотите сэкономить, то берите отечественные агрегаты.

Вышеприведенные критерии помогают понять, как подобрать насос для скважины. Теперь посмотрим на рейтинг лучших моделей 2019 — 2020 года.

Пример расчета

Основные необходимые данные для выбора подходящей модели поверхностного насоса для водоснабжения дома:

  • Максимальное значение расхода жидкости в л/мин или м³/ч.
  • Высота всасывания — разность уровней впускного патрубка насоса и поверхности воды в источнике.
  • Высота нагнетания — разность уровней наивысшей точки трубопровода и выпускного патрубка насоса.
  • Начальное давление, для безнапорной скважины или колодца равное атмосферному.
  • Конечное — требуемое давление в домашней системе водопровода.
  • Потери давления в трубопроводах зависят от расхода жидкости и качества поверхностей внутренних стенок трубопроводов, создающих трение ее движению.

Высота всасывания гидронасосов поверхностного типа не может превышать 10,33 м — высоты водяного столба, создающего равное атмосферному давление.

Для упрощения расчетов ее округляют до 10 м, а создаваемое давление приравнивают одной технической атмосфере, 1 ат = 1 кГс/см², или примерно 1 бару ~ 0,98 ат.

Высота нагнетания, или напор, определяется техническими параметрами и мощностью агрегата.

Часто значение напора путают с давлением, называя одно другим. Эти величины эквивалентны, но в точности не равны друг другу. Давление на выходе насоса зависит только от его технических характеристик, а напор — от совокупности внешних условий: скорости потока и расхода жидкости, ее температуры, высоты над уровнем моря и пр.

При расчете все величины давлений системы в паскалях, барах, атмосферах и других единицах приводят к эквивалентным значениям напора в метрах.

Приведем пример, приняв геодезический уровень размещения насосной станции за нулевой:

  • Расход жидкости, обеспечиваемый гидронасосом — 40 м³/ч. Это вполне достаточное значение потребления для нужд домашнего хозяйства.
  • Уровень воды в колодце ниже нулевого на 4 м.
  • Верхняя точка подъема воды на 15 м выше его.
  • Суммарные потери во впускном и выходном трубопроводах можно найти в таблицах для конкретного типа труб, но обычно их рассчитывают исходя из того, что на каждых 10 м трубопровода теряется 1 м напора, потому примем их равными (15 м + 4 м) / 10 = 1,9 м.
  • Конечное давление в верхней точке примем равным 1 бару ~ 9,87 м.

Суммарный напор гидронасоса будет равен: 4 м + 15 м + 1,9 + 9,87 = 30, 77 м.

Если водонасосная станция устанавливается не в расположенном рядом с колодцем кессоне, а в доме, следует также учесть потери напора на длине подводящего трубопровода.

Для каждого насоса существует эксплуатационная характеристика, показывающая падение напора в зависимости от расхода и имеющая примерно такой вид:

Выбирая конкретную модель насоса, следует сообразовывать расчетные величины параметров с паспортными значениями для выбранного экземпляра агрегата в требуемой рабочей точке.

Гидравлическую мощность насоса можно найти по эмпирической формуле: Р (Вт) = 2,725 x Расход (м³/ч) x Напор (м).

Для нашего примера получим: 2,725 x 40 x 30,77 = 3,354 кВт.

Подробнее о расчете и подборе насоса для водоснабжения загородного дома смотрите в этом видео:

5 Установка оборудования

Монтаж устройства повышения напора воды выполняют следующим образом.

  1. Размечают трубу, на которой будут устанавливать помпу, учитывая длину устройства и переходников.
  2. В помещении перекрывают воду.
  3. Трубу обрезают в отмеченных местах.
  4. На обрезанных торцах трубы делают резьбу.
  5. На трубы накручивают переходники с внутренней резьбой.
  6. В переходники вкручивают фитинги, которые имеются в комплекте. При монтаже аппарата следуют указаниям стрелки на корпусе устройства, которая указывает направление потока воды.
  7. От электрощита к прибору протягивают трехжильный кабель. Желательно вблизи устройства оборудовать розетку, подключать аппарат через отдельный УЗО.
  8. Включают помпу и проверяют ее работу. Следят, нет ли течи из-под фитингов. Подтягивают крепления при необходимости. Для эффективной герметизации используют ФУМ-ленту, которую наматывают на резьбу.

1 О компании и продукции Aquario

Aquario — итальянская компания международного уровня, которая способна предложить своим потребителям качественную продукцию насосного оборудования бытового назначения. Насосное оборудование этой компании имеет оптимальную линейку за счет привлечения в компанию опытных и креативных дизайнеров, инженеров и передовых производителей.

В Италии у компании Aquario существует стратегический партнер компания Comex, у которого штаб-квартира расположена в Тревизо. Над изготовлением оборудования торговой марки Aquario трудятся итальянские инженеры.

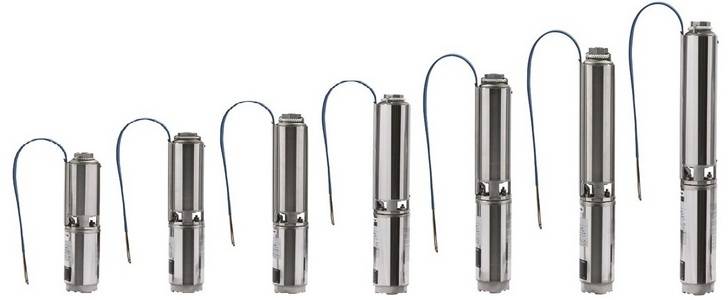

Погружные водяные насосы для скважин Aquario

Главные производства холдинга расположены в Италии, Японии, Китае, Тайване. С помощью насосного оборудования компании Aquario качают воду со скважин, расположенных на любой глубине и любого диаметра.

  • циркуляционные;
  • поверхностные;
  • насосные станции;
  • дренажные;
  • скважинные.

Циркуляционные насосы устанавливаются в систему отопления для увеличения эффективности. Применение таких насосов способствует экономии на энергоносителях, так же они бесшумны и имеют долгий срок службы.

Поверхностные насосы применяются для перекачивания чистой воды и подачи ее в автоматический трубопровод или полива земельного участка.

Насосные станции этой компании используются для обустройства водоснабжением в частных домах или дачах при отсутствии центрального трубопровода или для поддержания давления в системе.

Дренажные насосы применяются для откачивания воды при подтоплении подвальных помещениях, шахтах, водоемов и т.д.

Технические характеристики насоса Aquario ASP 1.5C-60-75

Скважинные насосы необходимы для подачи воды из колодцев или скважин в жилое помещение или для полива огорода.

Еще одним преимуществом насосного оборудования компании Aquario является использование нержавеющего вала для электродвигателя, который не поддается коррозии. Использование подшипников, которые относятся к известным производителям и продлевают срок службы насоса.

1.1 Конструкционные особенности

Аquario для скважины насчитывают три вида групп, которые отличаются между собой диаметром корпуса самого насоса: 3, 3,5 и 4 дюйма (4 дюйма приравнивается к 100 мм). Из-за разнообразия и универсальности оборудования не трудно легко подобрать необходимый насос для нестандартной скважины, которая достигает 4 дюймов.

Благодаря установленной эластичной мембране внутри двигателя выравниваются внутреннее и наружное давление. Двигатель насоса заполнен специальным маслом. Такой двигатель называется двигателем с мокрым ротором. Такой электронасос можно опускать в скважины до 30 метров от зеркала воды, которая находится в скважине. Мокрый ротор препятствует образованию разгерметизации при таком высоком давлении

Другие особенности насосов Аquario:

  • выносной пульт, позволяющий полностью контролировать и вовремя регулировать оборудование;
  • обратный клапан, который служит для предотвращения отхода воды со столба скважины, а так же предотвращение от возникновения гидроударов;
  • наличие кабеля для электропитания.

Преимущества и недостатки оборудования Акварио

Несомненными преимуществами устройств фирмы Aquario можно назвать:

  • надежность конструкции;
  • возможность глубокого погружения;
  • доступная стоимость;
  • полная сборка и регулировка устройств на производстве;
  • постоянное усовершенствование существующих моделей.

Также к преимуществам производителя можно отнести развитую сеть сервисных центров для консультирования клиентов по эксплуатации и ремонту оборудования.

К недостаткам относятся:

  • низкая отказоустойчивость при чрезмерном загрязнении воды песком и иными взвесями;
  • необходимость строго соблюдать глубину погружения во избежание разгерметизации.

Конструктивные особенности глубинных насосов

Устройство глубинного насоса и его конструктивные особенности во многом определяются принципом действия и типом приводного электродвигателя этой гидромашины. Забор перекачиваемой жидкой среды при использовании таких насосов осуществляется по специальной трубе, помещаемой в шахту обслуживаемой скважины или в колодец. За электропитание приводного электродвигателя, располагаемого на определенной глубине, отвечает электрический кабель, помещенный в защитную оболочку.

В устройстве скважинного насоса центробежного типа можно выделить две основные части:

  • приводной электродвигатель, который может быть встроенным или наружным;
  • непосредственно саму насосную часть оборудования.

Устройство центробежного скважинного насоса

Если приводной двигатель насоса является встроенным, его, как правило, размещают в нижней части устройства. Забор воды при использовании насосов данного типа может осуществляться как через верхнюю, так и через нижнюю часть их корпуса. Предпочтение в данном случае отдают забору перекачиваемой жидкости через нижнюю часть корпуса, так как это позволяет прочистить глубинную часть скважины от скапливающихся в ней ила и песка. Погружные насосные устройства, что очень удобно, охлаждаются жидкой средой, в которую они помещены. Это позволяет защитить такие устройства от перегрева, способного быстро привести их в негодность. Глубинные насосы центробежного типа, хотя и являются более сложными по конструкции, чем вибрационные устройства, отличаются более высокой надежностью, производительностью и более длительным эксплуатационным сроком.

Подвес насоса должен выдерживать нагрузку, превышающую вес насоса в 5–10 раз

Основными элементами конструкции вихревых погружных насосов являются корпус, специальный стакан, приводной электродвигатель и вибратор. Вибратор в данных устройствах является самым сложным конструктивным элементом, состоящим из якоря, резинового амортизатора и регулирующих шайб. Необходимые условия для забора жидкости из скважины, осуществляемого вибрационным насосом, создает его резиновый амортизатор, который в процессе работы такого устройства сжимается и разжимается.

Обязательным элементом оснащения погружного насосного оборудования является фильтр грубой очистки, защищающий внутреннюю часть таких устройств от попадания в нее твердых включений, содержащихся в перекачиваемой среде. Для обеспечения более эффективной работы погружного насосного оборудования и обеспечения его защиты от негативных факторов используются различные датчики, автоматически останавливающие насос при возникновении внештатных ситуаций (слишком высоком содержании в составе перекачиваемой жидкости ила и песка, снижении уровня воды в скважине и др.).

Насос для скважины Беламос

Китайские центробежные погружные насосы Беламос эконом-класса, менее известны и меньше распространены среди дачников, по сравнению с Водолеем, Грундфосом и Джилексом. В линейке этого производителя есть недорогие устройства с диаметром 3 дюйма, под скважины небольшого диаметра. Давайте рассмотрим, что Беламосы собой представляют, их отличия и как они ведут себя на практике.

Серия Belamos включает в себя следующие модели:

  1. Беламос TF.
  2. Беламос TF3.
  3. Беламос 4TS.

1. Скважинный насос Беламос TF — это классическое 4-х дюймовое изделие, с термозащитой, со встроенным обратным клапаном и выполненный в нержавеющем корпусе. В зависимости от модификации, насосы Беламос имеют различный индекс в обозначении. Данное числовое значение (после TF) обозначает максимальную (!) высоту подъема.

Характеристики: Номинальный напор — 20-117 метров (в зависимости от модели). Максимальный напор — 28-155 метров. Номинальная производительность — 2.1 или 3 м3/час. Максимальная производительность — 3.5 или 5 м3/час. Мощность — 450-2200 Вт. Диаметр — 96 мм (4 дюйма).

2. Центробежный насос Беламос TF3 — аналог TF, с диаметром корпуса 3 дюйма.

3. Насос Беламос 4TS — мощный, 3-х фазный насос с увеличенной производительностью до 11 или 18 м3/час. Обозначение 4TS 100/11 указывается на максимальную высоту подъема 100 м и производительность 11 м3/час.

Рекомендации по выбору насоса для скважины

Среди различных видов насосного оборудования, используемого для откачивания воды из скважины или колодца, наибольшей популярностью пользуются именно погружные устройства. Объясняется такая популярность целым рядом достоинств погружных насосов, к числу которых следует отнести:

  1. отсутствие шума при работе;
  2. возможность обеспечения бесперебойной подачи воды из обслуживаемой скважины;
  3. легкость монтажа;
  4. возможность обеспечить подачу воды из скважин значительной глубины;
  5. компактные габариты;
  6. отсутствие необходимости в дополнительном охлаждении приводного двигателя;
  7. антикоррозионные свойства материалов, из которых изготавливается корпус.

Выбирая такое устройство, следует обращать внимание на такие параметры, как:

  • суммарная потребность точек водозабора в воде, которую должен обеспечить подбираемый насос;
  • характеристики скважины, из которой предстоит откачивать воду (диаметр и глубина);
  • геологические данные участка, на котором выполнено бурение скважины (глубина, на которой располагаются подземные воды, тип почвы и др.);
  • наличие на участке, на котором планируется установить насосное оборудование, источника электропитания.

К основным техническим характеристикам, по которым осуществляется выбор насосного оборудования, являются:

  • производительность устройства, которая характеризует, какое количество жидкости оно способно перекачать за единицу времени;
  • напор (данный параметр, измеряемый в метрах водяного столба, указывает на то, на какую высоту и на какое расстояние насос способен транспортировать жидкость по трубопроводной системе).

Такой подход при выборе насосного оборудования даст вам возможность в дальнейшем модернизировать свою насосную станцию, если в этом возникнет необходимость.

Установка насосов глубинного типа, как правило, не вызывает особых сложностей, выполнить ее можно, даже не имея опыта осуществления подобных процедур. При эксплуатации погружных насосов, как и насосного оборудования любого другого типа, следует не забывать об их регулярном техническом обслуживании, которое значительно продлит срок их безаварийного использования.

Устройство глубинного насоса для скважины – особенности конструкции агрегата

Конструкция бытовых глубинных насосов может быть разной. Все зависит от типа мотора, принципа действия и параметров агрегатов. Каждый погружной глубинный насос состоит из двух основных частей – встроенного или наружного мотора, и насосного многоступенчатого узла.

Встроенный мотор, как правило, размещен в нижней части насоса – это защищает двигатель от контакта с водой. Над двигателем находится приводной вал агрегата, колесные направляющие и специальные отводы в форме лопастей.
В зависимости от типа скважинного глубинного насоса, он может оборудоваться дополнительными запчастями. В устройство вибрационного насоса, помимо мотора и вала, также входит специальный стакан и вибратор, создающий необходимое для работы высокое давление. Сам вибратор состоит из якоря, регулирующих шайб и резинового амортизатора. Последний во время работы насоса сжимается, создавая, тем самым, необходимые для забора воды условия. Все элементы вибрационного насоса расположены в прочном корпусе.

Еще один тип глубинных водяных насосов – центробежные агрегаты, немного сложнее по своей конструкции, и более долговечные при эксплуатации. Именно из-за этого большинство покупателей предпочитают именно это глубинно-насосное оборудование. Основную роль в таком устройстве играет лопаточный отвод, закрепленный на двигателе агрегата. Насосы этого типа почти не перегреваются за счет того, что подшипники внутри его конструкции охлаждаются посредством контакта с откачиваемой водой. Большинство центробежных насосов снабжаются встроенной автоматикой, защищающей оборудование от работы на «сухом ходу» и перепадов напряжения в электросети дома.
Все элементы центробежного насоса расположены в прочном герметичном корпусе из нержавеющей стали.

Регулировать или нет — как определить?

В случае, когда оборудование покупается в собранном виде, необходимо убедиться, что давление в насосной станции находится в допустимом диапазоне.

Стандартные заводские настройки лежат в пределах:

  • включения – 1,5-1,8 атм.;
  • выключения – 2,5-3 атм.

Далее остается проверить, устраивают ли такие параметры семью.

Изменяют параметры системы также, если начинают чувствовать дискомфорт во время пользования водопроводом. Потребитель, для которого удобен средний напор для мытья посуды и принятия душа, выберет низкий порог включения двигателя.

Когда человек активно пользуется гидромассажным устройством, хочет, чтобы ванная и стиральная машина заполнялись водой максимально быстро, ему необходима интенсивная работа станции с частым включением мотора.

Как провести воду из скважины в дом с глубинным насосом?

Купив подходящий насос, можно приступать к обустройству водоснабжения из водного источника. Для этого потребуются трубы, по которым вода из скважины будет поступать в дом. Диаметр труб должен составлять 25–32 мм. Эксперты советуют покупать полимерные изделия, так как они не поддаются коррозии и их легко согнуть. Далее в процессе работы трубы будут устанавливаться в почву на глубину 30–50 см. Для обустройства воды своими руками также потребуется септик. Чтобы его было легче обслуживать, понадобится приобрести дренажный насос.

Подготовив все необходимое можно приступать к работе. Алгоритм действий выглядит следующим образом:

  1. В первую очередь нужно оснастить выходящую из скважины трубу оголовком;
  2. Далее необходимо произвести монтаж кессона. Для этого потребуется выкопать рядом со скважиной яму и поместит внутрь нее пластиковый контейнер;
  3. После этого нужно произвести установку насоса в скважину. Для этого на его патрубок необходимо натянуть шланг и надежно закрепить его металлическим хомутом. После этого шланг, кабель и страховочный трос обвязываются изолентой с шагом в 1,2 м. Затем корпус насоса обвязывается стальным тросом, а сам агрегат опускается в воду. При монтаже устройство не должно раскачиваться, иначе удар о стенку вызовет неисправности насоса;
  4. Далее необходимо провести подключение шланга к проложенным под землей трубам. Все стыки необходимо обработать герметиком и обвязать ФУМ лентой;
  5. Прежде, чем закапывать вырытые траншеи, следует проверить подачу воды. Для этого нужно на некоторое время запустить мотор и понаблюдать за количеством вытекающей из труб воды. Если производительность насоса не падает, можно закапывать траншеи.

Очень важно не повредить агрегат в процессе опускания его в скважину. Делать это необходимо очень медленно и аккуратно

В противном случае может потребоваться дорогостоящий ремонт устройства, Или полная замена насоса глубинного.
