Определение глубины заложения ливневой канализации

Требования при проектировании ливневой канализации

Если проект ливневой канализации разрабатывается для многоквартирного дома, общественного или коммерческого объекта, потребуется его согласование в официальных инстанциях. В этом случае и содержание проекта, и его оформление должны соответствовать целому ряду СНиПов, ГОСТов и других нормативов

Подготовка проектов для частных домов является более простой, однако и здесь важно обеспечить соблюдение общепринятых технических требований. При проектировании ливневых канализаций необходимо ориентироваться в первую очередь на СНиП 2.04.03-85, а также на стандарты ГОСТ 36-34, 21.604-82 и некоторые другие нормативные документы

До начала работ по составлению проекта проводится ряд изысканий. Проектирование выполняется с учетом следующей документации:

  • топографический план и план застройки участка;
  • результаты геологических изысканий;
  • технические условия на подключение к централизованным коммуникациям.

Также учитываются требования заказчика относительно расположения ливневой канализации, коллекторных колодцев и т.п.

При проектировании специалисты компании “Мос-дренаж” определяют основные параметры будущей ливневой канализации:

  • ее расположение на участке (отображается на плане территории, где указываются точные места монтажа всех составляющих системы);
  • перечень используемых материалов и комплектующих, оборудования;
    сметная документация с точным расчетом затрат на обустройство системы (указываются цены на проведение работ и на материалы);

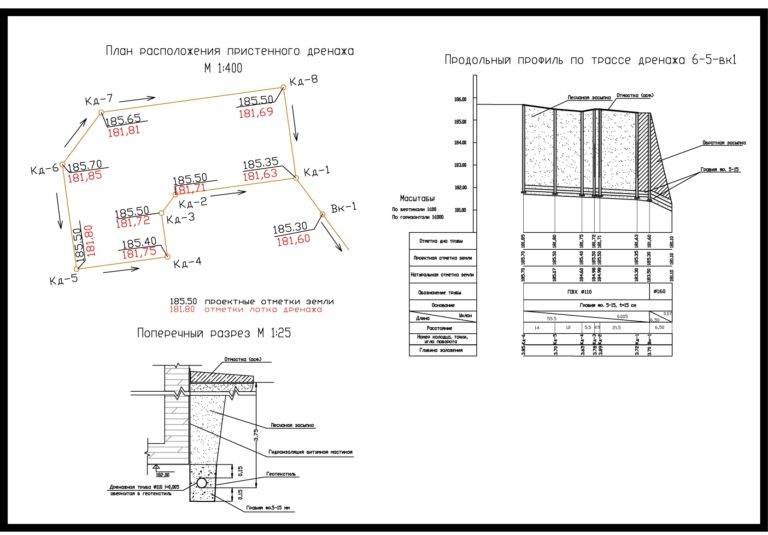

  • технические требования, схемы и чертежи ливневой канализации, а также ее отдельных элементов.

Готовый проект должен содержать следующие данные.

Тип обустраиваемой ливневой канализации. Возможно использование открытой, закрытой, смешанной системы. Ливневая канализация открытого типа — это система лотков, установленных с небольшим заглублением в грунт. Сверху лотки закрываются защитными решетками. Закрытые системы формируются из лотков и дождеприемников, соединенных с подземной системой труб. По ним вода отводится в колодцы. Ливневые канализации смешанного типа обустраиваются с использованием элементов закрытых и открытых систем.

Способ сбора воды. Может быть точечным либо линейным. Для точечного сбора используются дождеприемники, установленные в определенных местах (на низких участках территории, под водосточными трубами и т.п.). Линейный сбор организуется с помощью «трасс», составленных из лотков или желобов.

Количество и расположение приемных, а также смотровых колодцев. Приемные колодцы используются для сбора воды. При организации небольших систем возможна установка только одного такого колодца, расположенного в самой нижней точке трубопровода. Также вода из ливневой канализации может отводиться в коллекторный колодец дренажной системы. Ревизионные колодцы устанавливаются с определенным шагом на всем протяжении системы труб и используются для контроля работы системы, а также для ее сезонного обслуживания.

Протяженность, сечение, расположение труб. Ключевой параметр — это глубина залегания элементов системы в грунте. Ее выбирают в соответствии с требованиями к работе ливневой канализации. Если она должна эксплуатироваться круглогодично, трубы укладывают ниже точки промерзания. При использовании системы только в теплое время года, достаточно поверхностного монтажа. Трубы при обустройстве ливневой канализации укладываются с определенным уклоном, который зависит от их сечения, а также от предполагаемой нагрузки на систему. Чем меньше внутренний диаметр труб, тем большим должен быть уклон. Так, для труб с внутренним сечением в 20 см уклон составляет 0,007. При внутреннем сечении в 15 см рекомендуемый уклон — 0,008. Точный уклон также зависит от того, для какого именно элемента он рассчитывается. Водоотводные канавы обустраиваются с уклоном в 0,003. При монтаже лотков выдерживается уклон в 0,004-0,005.

Задание уклона при монтаже канализационной трубы

Математические вычисления производить легче, чем выдержать требуемые параметры при монтаже бытовой канализации. Облегчить работу может специальный строительный прибор – угломер. Однако, можно обойтись без него.

Поскольку перепад положения одного конца слива по отношению к другому составляет известные значения, высчитываем необходимую высоту и проводим линию на стене от точки стока до предполагаемого расположения входа в сантехнический прибор с учетом угла наклона канализационных труб. Затем отвод аккуратно устанавливаем и прикрепляем к стене держателями с шагом в 40 см.

При монтаже канализации в частных домах и квартирах, следует иметь в виду, что для различной сантехники подходят трубы только определенного сечения, что влияет на уклон. Для ванн, раковин, умывальников и писсуаров достаточно небольших труб от 40 до 50 мм. Для кухонных моек, где количество крупных пищевых отходов больше – 50 мм, для унитазов – 100 мм.

В таблице приведены данные не только максимальных уклонов соединительных участков для каждого прибора домашней сантехники, но и примерные расстояния до общей сливной трубы.

Существует несколько правил, соблюдать которые необходимо при проведении работ по устройству в доме сетей канализации:

  • прямолинейность каналов. Любые искривления выводящих путей являются «слабыми» местами сети, в которых скапливаются отходы;
  • уклоны всех сливов жилища должны быть одинаковыми. Если на первом этаже частного дома значение уклона равняется 0,02, то и на втором этаже должно быть таким же. Тогда работа всей системы будет максимально продуктивной, без лишнего шума и частых аварий;
  • минимальная протяженность. Целесообразно все места в помещении, где располагаются сантехнические приборы, размещать вблизи друг от друга. Тогда соблюсти необходимый уклон слива будет намного легче;
  • гладкие трубы, выдерживающие уклон. Любые впадины на внутренней стороне илопровода являются местом потенциального засора. Поэтому не подходят гофрированные трубы. В некоторых случаях и полипропиленовая труба под воздействием горячей воды может «провиснуть», образовав контруклон. В этом месте неизбежно соберутся частицы пищи и прочих отходов. Такие участки подлежат замене.

Трубами большого размера (110 и 200 мм) устраивают выводы для наружной канализации. При этом принцип прямолинейности трасс сохраняется. В случае, если избежать изменения направления канала нельзя, используют тройные переходники с выводом на поверхность ревизионной трубы с заглушкой, которая облегчит прочистку стока.

Труба наружной канализации помещается под уклон, который проверяется специальным двухметровым уровнем. После проверки параметров засыпается песком и грунтом. Наружная канализация всегда устраивается под землей во избежание смерзания стоков и перекрытия возможности слива. Для каждого региона глубина залегания канализационных каналов определяется, исходя из климатических особенностей местности.

Рассмотренная тема при всей важности и сложности расчетов достаточно проста. Применение необходимых значений при строительстве облегчаются готовыми таблицами с нужными цифрами, которые помогут справиться с самостоятельным монтажом системы. Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам

Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам.

Мне нравитсяНе нравится

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

  • К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
  • V – скорость прохождения сточных вод;
  • H – наполняемость трубы (высота потока);
  • D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

  • коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
  • показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
  • соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

  • поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
  • в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
  • на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
  • на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

  • прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
  • при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
  • заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
  • после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

  • для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
  • при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

  • для водоотводных канав – 0,003;
  • для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Виды ливневки

В СНиПах оговорено, что ливневка делится на две категории: точечная и линейная.

Точечная ливневая канализация

Основной объем воды от атмосферных осадков – это ее сброс с крыш зданий и сооружений. Поэтому кровли комплектуются водоотводящей системой, в состав которой входят вертикальные водоотводы, установленные в основном по углам здания. Если длина постройки большая, то производится монтаж промежуточных водоотводов через каждые 25 м.

Так вот под ними и устанавливаются водоприемники системы точечной ливневой канализации, которые сверху закрываются защитными решетками, а внутри устанавливаются пескоуловители в качестве системы фильтрации. Соединяются водоприемники канализационными трубами (не перфорированными) в единую сеть, по которой вода будет отводиться в дренажный колодец.

Водоприемник под вертикальным водоотводом

Линейная ливневка

Данная разновидность ливневой канализации предназначается для сбора воды, которая не только стекает с крыш, но и собирается на остальной территории. Делится она на три категории: открытая, закрытая и смешанная.

  • Открытый тип – это сеть бетонных или пластиковых каналов, которые сверху закрыты решетками. Это самый простой вариант обустройства дренажа по СНиП.
  • Закрытый тип. Самый сложный и по возведению, и по проектированию вариант. Перед тем как переходить к его реализации, необходимо учитывать объем отводящей воды, тип грунта на участке, рельеф самой территории. После этого производятся расчеты, создается схема прокладки труб и место расположения дренажного колодца.
  • Комбинированный тип. Обычно этот вариант используется на больших площадях, где не везде есть возможность использовать только один тип из двух первых.

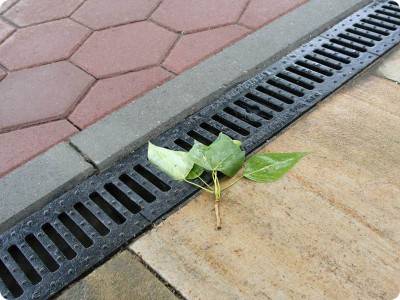

Линейный открытый тип

Если труба всё-таки замёрзла?

Такое тоже может быть, никто не застрахован, особенно, если минимальная глубина заложения канализации не была соблюдена.

Рассмотрим основные методы:

  • Заливка в трубы горячего солевого раствора. Так можно пробить трубу вплоть до коллектора, только времени уйти может много. Обычно хватает ведра солёного кипятка.
  • Строительный фен. Подсоединив его к системе, можно сильно прогреть всю трубу достаточно быстро. Главное, чтобы была точка входа в канализацию, потому что через раковину или ванну это делать опасно. Для металлических труб возможно включение на всю мощность.

https://youtube.com/watch?v=HVP-O8gdtpI

Глубина заложения канализации должна быть, прежде всего, такой, чтобы она со 100% вероятностью не промерзла. Потому что замерзшая зимой канализация – это одна из самых больших неприятностей, которая может произойти. Ни дырявая крыша, ни незабетонированный двор не доставят столько неудобств. Подумайте о благоустройстве этого сооружения ещё на этапе проектирования.

Калькулятор расчета объема ливневых стоков

Ливневая канализация – одна из важнейших систем оборудования жилого участка, о которой, к сожалению, многие хозяева просто забывают или же относятся к ней слишком легкомысленно. И совершенно напрасно – надежды на то, что дождевая или талая вода уйдет сама собой, нередко приводят к постепенному заболачиванию территории, к разрушению или провалам уложенных дорожек и площадок, к размыванию и эрозии конструкций фундаментов возведённых построек, переувлажнению их стен и другим негативным последствиям.

Ливневая канализация включает немало различных элементов, отвечающих за конкретный участок сбора воды, за несколько таких участков или за всю систему в целом – это дождеприемники, трубы, колодцы, коллекторы. Чтобы они были в состоянии справиться со своей задачей, их параметры должны соответствовать предполагаемым объемам воды. И при проведении планирования системы может оказаться полезным калькулятор расчета объема ливневых стоков, предлагаемый вниманию читателя.

Ниже, под калькулятором, будет дано краткое пояснение по принципу его работы.

Пояснения по проведению расчетов

Итак, для планирования каждого отдельного участка ливневой канализации необходимо знать, какой объем воды может на него выпасть. Далее, отдельные участки через дождеприемники и трубы связываются с колодцами, обслуживающими уже несколько таких зон — и так далее, до «вершины иерархии», то есть ливневого коллектора или главного накопительного колодца. Естественно, при этом показатели отдельных участков или групп суммируются. Но в основе расчета, так или иначе, лежит каждый отдельный участок сбора.

Объем воды, подлежащий сбору с отдельно взятого участка, можно выразить упрощенной формулой:

Qсб= q20 × F× ϒ

Qсб — общий объем сбора ливневой воды с участка.

q20 — табличный коэффициент, показывающий среднестатистическую интенсивность осадков в данном регионе, в зависимости от климатических условий. Подобными величинами обязательно оперируют все местные строительные, проектировочные, метеорологические организации – узнать его несложно. Другой вариант – воспользоваться картой схемой, расположенной ниже. Этот показатель выражается в литрах в секунду на гектар.

F — площадь участка сбора воды, выраженная в гектарах. Площадь принимается в плане, то есть если, например, расчёт ведется для скатной кровли, то считается только ее горизонтальная проекция.

Цены на водоотводные каналы

Для удобства расчетов в калькуляторе предусмотрен ввод значений в квадратных метрах – пересчет на гектары программа проведет самостоятельно.

ϒ — коэффициент, учитывающий то, что определенная часть воды может впитаться в покрытие. Это табличная величина, значения которой для покрытий, характерных для частного строительства, уже внесены в калькулятор.

Для большего удобства пользователя результат будет представлен в трех величинах: литры в секунду, литры в минуту и кубометры в час.

Цены на водоотводные каналы

Проектирование ливневки – это довольно непростая задача, и определением объемов стоков не заканчивается. Подробнее об устройстве и порядке создания ливневой канализации – в соответствующей статье нашего портала.

Формула вычислений и ее описание

Прежде, чем спланировать ливневую систему канализации непосредственно на земельном участке, следует определить, какой объем осадков может выпасть за определенный промежуток времени. В зависимости от полученного результата подбираются соответствующие дождеприемники и проводящие элементы. Показатели, полученные для отдельных зон, складываются друг с другом.

Упрощенная формула расчетов для определенного участка будет выглядеть следующим образом:

Qсб = q20 х F х Y

В таблице можно увидеть, что обозначают приведенные символы.

Условное обозначениеОписание
QсбИтоговое количество воды, собираемой с участка определенных размеров.
q20Коэффициент, демонстрирующий среднее значение выпадающих осадков в конкретном регионе страны.
FКвадратура поверхности, участвующей в сборе воды.
YКоэффициент, отражающий количество влаги, способной впитаться непосредственно в покрытие.

С помощью представленной карты можно определить коэффициент q20

Что касается коэффициента, отражающего средний объем выпадения осадков, то узнать его не так сложно, так как он используется местными организациями по строительству или проектированию. Существуют даже специальные карты, позволяющие получить необходимое значение. Коэффициент для определения количества влаги, впитываемой в покрытие, уже внесен в программу, поэтому не требует дополнительного расчета. Достаточно указать тип поверхностного слоя.

Окончательный результат будет представлен сразу в нескольких величинах. Таким образом, после вычислений становится известно, сколько литров осадков должна принять и отвести ливневая канализация за одну минуту или секунду. Альтернативный вариант предполагает измерение в кубометрах за один час.

Экономьте время: отборные статьи каждую неделю по почте

Техническое обслуживание ливневой канализации

Любая коммуникационная система требует регулярного технического обслуживания, ливневая канализация в этом плане не является исключением.

Поэтому, помимо знаний, как устроена ливневая канализация, необходимо выполнять следующие мероприятия:

  • Через определенное время проводится осмотр системы, убирается скопившийся мусор, устраняются засоры.
  • Один раз в 3-4 года делают промывку системы.
  • При осмотре контролируется уровень ила на дне колодцев и при необходимости выполняются очистные мероприятия. В частности насосом, расположенным на небольшом расстоянии от дна, из колодца выкачивают всю воду. Затем промывают системы с помощью этого же насосного оборудования.

Зимой ливневая канализации открытого типа застывает, с приходом тепла лед начинает таять, и система вновь становится работоспособной. В случае с закрытой ливневой канализацией, располагающейся на небольшой глубине, дело обстоит сложнее, здесь требуется подготовка элементов к зиме. Всю систему прочищают, сливают остатки воды и закрывают входные отверстия. Более качественного и надежного результата можно добиться при условии выполнения работ профессиональными мастерами. Однако не исключается возможность самостоятельно решить проблему обустройства системы водоотведения на своем участке. Обустройство ливневой канализации с соблюдением всех норм и требований, а также правильный и своевременный уход дает возможность защитить участок от лишней воды и дополнить оформление придомовой территории новыми декоративными элементами.

Related Posts via Categories

  • Фасонные части канализационных труб – важные кирпичики сети
  • Диаметры канализационных труб – что производят и как используют?
  • Уклон канализационной трубы – должен строго соблюдаться!
  • Угол наклона канализационной трубы для внутренних и наружных систем
  • Срок службы чугунных канализационных труб и методы его продления
  • Промывка канализационных труб – устранение простых и сложных засоров
  • Канализационные трубы – что лучше, сталь или ПВХ?
  • Ремонт канализационных труб в квартире своими руками – это не проблема!
  • Гофрированная труба канализационная – безупречная канализация!
  • Канализационные трубы и фитинги – какие выбрать?

Зачем делается уклон

Для того, чтобы сток воды в канализации смывал за собой твердый частички, трубы нужно укладывать под уклоном. При этом угол наклона канализации должен соответствовать нормам, установленным СНиПом. Но в погоне за скоростью монтажа или используя труд неквалифицированных рабочих, можно получить канализационную систему, сделанную с серьезными ошибками:

  1. Игнорируя установленные нормы, не делают уклона вообще или же угол канализации совсем небольшой. Таким образом, движение стоков будет чрезмерно медленным и в трубах начнут образовываться пробки из твердых частиц. Очень быстро это приведет к необходимости прочищать всю канализационную систему, ведь если установили унитаз, а уклон трубы не сделали, то смыва практически не будет и фекалии начнут разлагаться прямо в трубах, распространяя запах по всему дому.
  2. Угол канализационной трубы сделан слишком большим. В этом случае стоки по трубам будут двигаться слишком быстро, омывая твердые частицы, но не забирая их с собой. Этот факт опять-таки приведет до засорения труб, которые придется регулярно чистить.


При неправильном угле наклона сток воды не работаетИсточник termo-house.com

Не стоит пренебрегать нормами, установленными в СНиП, поскольку их определяли, исходя из расчетов и наблюдений на протяжении долгих лет.

Расчет ливневой канализации

До начала сооружения ливневки нужно произвести правильный расчет ливневой канализации, для этого нужно знать:

  • Среднее количество осадков, выпадающих в этой местности.
  • Площадь стока, то есть площадь крыш, площадок и дорожек с водонепроницаемым покрытием.
  • Свойства грунта на участке.
  • Места расположения уже построенных подземных коммуникаций на участке.

Произвести расчет, каким должен быть диаметр ливневой канализации, можно по формуле:

Обозначения в формуле:

Q – объем воды, который система должна будет отвести. q20 – интенсивность осадков.

Совет! Эта величина зависит от климатических условий местности, найти ее значение можно в таблицах по СНиП 2.04.03 – 85.

F – площадь поверхностей, с которых планируется осуществить отведение воды. Ψ – поправочный коэффициент, который зависит от материала покрытия площадки, с которой собирается вода.

Совет! Поправочный коэффициент для кровли составляет 1,0, для площадок и дорожек покрытых асфальтом – 0,95, для бетонных покрытий – 0,85, для щебеночных покрытий – 0,4 (а если щебенка обработана битумом, то коэффициент составит 0,6).

Глубина заложения труб

Вопрос о том, какой должна быть глубина заложения ливневой канализации, широко обсуждается на форумах строительной тематики. Между тем, вполне понятный ответ дан в СНиП 2.04.03-85 – минимальная глубина заложения ливневой канализации определяется опытом эксплуатации систем в этой местности.

Совет! Как правило, при условии эксплуатации в средней полосе и применении труб диаметров до 500 мм, за минимальную глубину принимают 30 см. В том случае, если используются трубы большего диаметра для строительства такой системы, как ливневая канализация – глубина их заложения не должна быть менее 70 см.

Чтобы не проводить сложных расчетов и не переживать о возможных ошибках, лучше всего выяснить, какой должна быть глубина заложения у людей, которые занимаются строительством ливневых канализаций на практике. Можно расспросить соседей, если они уже закончили строить наружные сети дренажа и ливневой канализации, либо навести справки в строительных организациях, осуществляющих работу в этой местности.

Нормы

Внутри квартиры практически никак не измерить собственными возможностями потоки жидкости в канализационной системе. Профессионалы советуют обязательно учитывать допустимые цифры, обозначенные в нормативных таблицах. По рекомендациям СНиП, скорость потока должна быть 0,7-1 м/сек.

Для такой скорости нормативный угол наклона должен составлять для изделий диаметром:

  • 5 см – 30 мм на один погонный метр;
  • 11 см – 20 мм на один погонный метр;
  • 16 см – 8 мм на один погонный метр;
  • 20 см – 7 мм на один погонный метр.

Нормативные документы, в которых указаны данные правила, это:

  • Пункт 18 СНиП 2.04.01/85. Здесь подробно описывается устройство внутреннего водоотвода и канализации строений. Например, отсюда можно узнать, что ветки водоотводов с сечением 4-5 см нужно класть с уклоном 0,03, а сечением 8,5-10 см – 0,02.
  • Пункт 2.41 СНиП 2.04.03/85 о внешних канализационных стоках описывает правила, касаемые минимального уклона труб размером 15 см. Он должен быть равен 0,008 см, а для труб размером 20 см – 0,007 см.
  • Если возникает необходимость сделать уклон сети меньшим, можно руководствоваться пунктом 18.2 СНиП 2.04.01-85. В этом пункте учитываются особенности тока жидкости по трубам с различными физическими характеристиками. Например, для пластиковых труб скоростной коэффициент должен равняться 0,5, а для сетей из других материалов нужен коэффициент 0,6.

Отдельное пояснение в СНиП 2.04.03/85 касается наружных канализаций с размером труб 15-20 см. В частности, правила допускают использовать нормативные показатели для уклонов: 0,005 для 20 см изделий, 0,007 для 15 см изделий.

Пунктом 18 СНиП 2.04.01/85 регулируется наибольший уклон сетей, который не должен быть больше 0,15. При этом из расчетов исключаются ветки от сантехнических устройств, длина которых до 150 см. Таким образом, на каждом метре канализации допускает не более 15 см уклона. При превышении показателя магистраль будет заиливаться.

В расчетах могут помочь специальные таблицы.

Сантехническое устройство

Диаметр, см

Наклон на каждый метр, см

Промежуток между центральным сливом и сифоном, м

ванная

0,4

3

1-1.3

ванная, душевая, моечная

0,5

4.8

1.7-2.3

душевая

0,4

4.8

1.5-1.7

унитаз

10

2

До 6

биде

0,3, 0,4

2

0.7-1

моечная

0,3, 0,4

3.6

1.3-1.5

раковина

0,4

1.2

0-0.8

основной стояк

10

ветви от стояка

6,5-7,5

В математической системе углы измеряются в градусах, поэтому приведенные в таблицах цифры часто становятся непонятными. А означают цифры дробное соотношение высоты уклона к длине водоотвода. Отследить величину будет проще, если перевести цифры в сантиметры. Например, 3 см на 1 метр, 0,8 см на 1 метр. Если известна длина всей канализации, можно перемножить ее на величину уклона, что даст общую высоту для всей проектируемой канализации.

Изучаем нормативы

Все строительные и монтажные работы должны проводиться согласно действующим нормативам, правилам и нормам. Такие требования указываются в ГОСТах и СНиП. Это же касается и укладки ливневой канализации. Тут действует СНиП 2.04.03-85, который носит название «Канализации. Наружные сооружения и сети».

В некоторых пунктах данного документа указывается рекомендуемая глубина заложения труб ливневки. Согласно им укладку стоит проводить:

  • для труб с сечением до 500 мм не менее 30 см ниже уровня замерзания грунта;
  • для труб с сечением более 500 мм – не менее 50 см.

Но все эти пункты, касающиеся глубины залегания, носят скорее рекомендательный характер. Их применение лежит на совести монтажников и строителей. Согласно СНиП укладку необходимо проводить, опираясь на опыт эксплуатации канализационных систем в каждом конкретном регионе. В целом минимальная глубина должна быть не менее 70 см от поверхности.

Как рассчитать необходимый угол наклона

Нормативы в «Ливневая канализация СНиП» также позволяют собственнику рассчитать оптимальный угол наклона . Ведь, как известно, сточная вода транспортируется в ливневке, повинуясь силе притяжения, то есть естественным образом и без применения каких-либо помп и прочих механизмов.

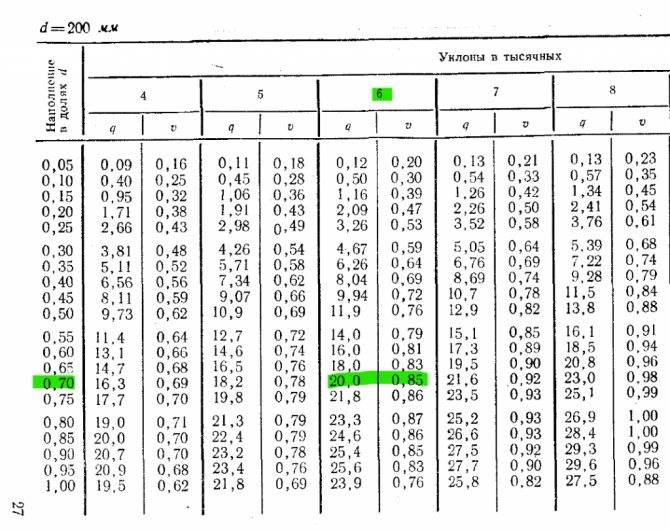

Однако не всегда бывает легко определить, под каким именно углом лучше расположить трубу для обеспечения плавной и равномерной транспортировки. Что же, СНиП позволяет сделать и это. Главным образом, здесь все зависит от диаметра трубы. Расчет производится на основании специальной таблицы. Но в большинстве случаев среднестатистический собственник может руководствоваться упрощенной схемой:

  • для трубы диаметром до 110 миллиметров достаточно будет уклона в 2 сантиметра на каждый погонный метр трубы;
  • для труб с диаметром 150 миллиметров – от 8 до 10 сантиметров;
  • для канализационной трубы диаметром 200 миллиметров оптимальным можно считать уклон в 7 сантиметров;
  • наконец, для труб диаметром 500 миллиметров уклон должен составлять 30 миллиметров на метр трубы.

Ливневая система – это сети каналов, которые необходимы для сбора и транспортировки воды. Согласно требованиям СНиП – ливневая канализация монтируется так, чтобы был уклон в сторону основного коллектора.

Непосредственно перед песокуловителем уклон должен быть несколько меньше для того, чтобы можно было обеспечить равномерность распределения песка и жидкости. В противном случае потоки рискуют просто перемешаться между собой.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
