Установка вытяжки на кухне своими руками: видео монтажа

Выбор и монтаж воздуховодов

Обязательно нужно подобрать воздуховод, через который будут выводиться неприятные запахи из кухонного помещения. Особых требований к данному изделию не имеется, по этой причине с его выбором особых проблем возникнуть не должно.

Виды

Всего выделают три разновидности воздуховодов:

алюминиевый гофрированный рукав. Главное преимущество данного элемента состоит в том, что ему можно с легкостью придать желаемую форму. Он с легкостью сгибается под любым углом. Для того чтобы его установиться берется часть рукава необходимой длины и ему придается желаемая форма. Однако этот вид воздуховода имеет несколько недостатков – работа вытяжки достаточно шумная, это связано с тем, что поток выводимого воздуха вызывает сильный резонанс, а вот наличие ребер на поверхности рукава может вызывать некоторые трудности при выведении воздуха. Также за ним тяжело ухаживать, в промежутки ребер часто забивается пыль, жир, копоть, которые тяжело вычистить;
пластиковый круглый (ПВХ). Данная разновидность воздуховода собирается из несколько секций пластиковых элементов – закруглений, отводов, переходников, муфт. Соединение с трубой осуществляется благодаря наличиям расширениям на фасонных элементах. Для того чтобы предотвратить разъединение во время установки воздуховода, данного вида стыки можно промазать клеем или закрепить саморезами. Главное преимущество данных устройств состоит в том, что в них процесс воздухообмена осуществляется бесшумно. Также гладкая поверхность стенок не создает препятствий для прохождения воздуха;
квадратные воздуховоды из пластикового материала. Данные устройства изготавливаются из поливинилхлорида (ПВХ), они имеют сечение с прямоугольной формой. Остальные качества у данного устройства такие же, как и у других. Обычно прямоугольные воздуховоды используются в случаях, когда требуется сэкономить пространство в помещении.

Особенности установки

Для того чтобы очистить кухонную зону от неприятных запахов, испарений, которые образуются в процессе приготовления еды, требуется подсоединить вытяжку к вентиляции. А чтобы это сделать потребуется выполнить правильную установку воздуховода.

Пластиковый воздуховод

Чтобы установка данного элемента была правильная и качественная, стоит обратить внимание на несколько важных особенностей:

для вытяжки подойдут воздуховоды из пластикового материала или из алюминия, который выполнен на полужесткой основе;
наиболее подходящим считается устройство из пластика, но оно стоит достаточно дорого;
установка пластиковых воздуховодов имеет некоторые сложности. Для того чтобы она была качественной и правильной, требуется приобрести дополнительные элементы – переходники, вентиляционную решетку, колена с горизонтальным и вертикальным видом, которые имеет конфигурацию в виде буквы «Г»;
обязательно потребуется редуктор, который выступает в качестве соединяющего устройства элементов с круглым диаметром с изделиями прямоугольных форм.

Пластиковые воздуховоды комплектуются многими дополнительными элементами, которые помогают проводить монтажные работы с любым уровнем сложности. А вот выполнить данные работы начинающему мастеру будет достаточно сложно, по этой причине доверить данные работы лучше профессионалам.

Длина воздуховода составляет не меньше 3 метров

Несмотря на то, что пластиковые изделия имеют высокую стоимость и сложности в монтаже, они обладают высокими качествами. Они рассчитаны на неопределенный срок использования, а также они не шумят во время рабочего процесса.

Выполняем монтаж вытяжки – этапы проведения работ

Прежде чем начать монтаж, необходимо рассчитать, на какой высоте вешать вытяжку. Собственно процесс установки своими руками подразумевает несколько этапов:

Закрепить крепление вытяжки к стене.
Подключить устройство к системе воздуховодов (или поместить внутрь угольный фильтр).

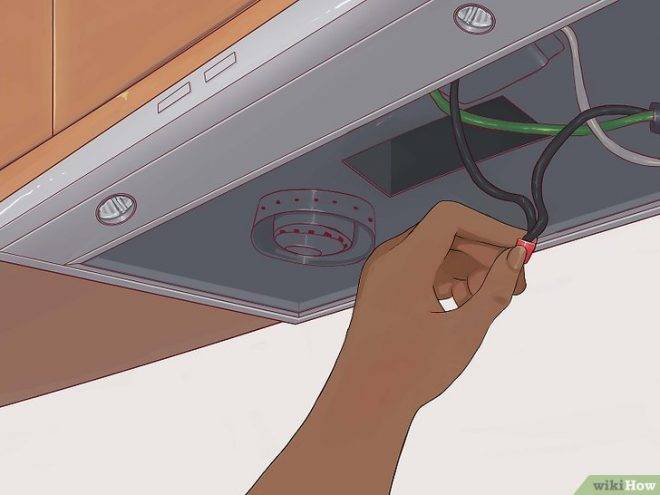

Сделать электроподключение.

Основных нюансов крепления вытяжки к стене два:

Устройство должно монтироваться с максимальной надежностью;
Следует правильно определить расстояние от плиты до вытяжки.

Какая должна быть высота установки кухонной вытяжки? Это зависит и от ее типа, и от типа варочной поверхности:

Если модель устанавливается для электрической плиты, то расстояние, на которое нужно вешать устройство, составляет минимум 70 см;
Для кухонной вытяжки с газовой плитой минимальная высота составляет 80 см.

Некоторые мастера, предпочитающие сделать монтаж своими руками, утверждают, что и для газовой, и для электрической плиты оптимальное расстояние – именно 700 мм. Действительно, такая высота считается достаточной для того, чтобы вытяжка на кухне (даже рециркуляционная, в комплект которой входит угольный фильтр), могла эффективно очищать воздух в рабочей зоне.

Однако стоит понимать, что от газовой плиты будет подниматься более нагретый воздух – может не хватить мощности изделия, повредиться фильтр или другие элементы конструкции. Получается, что сохраняя минимально допустимое расстояние, вы рискуете работоспособностью прибора, а если примете решение крепить прибор на увеличенной высоте от плиты, можете существенно потерять в мощности.

Дальнейшие работы по установке вытяжки на кухне своими руками заключаются в следующем:

Кухонную вытяжку нужно повесить к стене

Здесь очень важно правильно рассчитать высоту над плитой и выполнить разметку. Монтировать устройство нужно по особой оси, соответствующей центру варочной поверхности

Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм.
Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности.
Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал.

Особенности электромонтажа

Проводка для устанавливаемого оборудования планируется и прокладывается заранее.

В зависимости от способа подключения вытяжки к электрической сети и комплексного оформления кухни, решение вопроса может быть следующим:

Стандартный электрический шнур вытяжки довольно короткий. Поэтому при подключении вилкой в розетку, последняя должна быть предусмотрена и установлена заранее. Проводку или удлинитель с розеткой можно аккуратно проложить за мебелью или закрыть ПВХ коробом.
Подключение через автомат (постоянное) производится в разрыв фазы.
Заземление всегда подключается первым.

Второй и третий пункты являются обязательными.

Общая информация o кухонных вытяжках, принцип их работы

Как становится понятно из названия, вытяжка – прибор, который буквально «вытягивает» воздух, причем именно загрязненный воздух, появляющийся над плитой, именно поэтому вытяжку устанавливают именно там, этот воздух вытяжка убирает из помещения.

В подавляющем большинстве случаев грязный воздух после «вытягивания» попадает в вентиляцию дома, перед установкой вытяжки крайне важно обратить внимание именно на вентиляцию в помещении. Если дом уже довольно старый, вентиляционные каналы давно не прочищались, а тяга крайне мала, то в вытяжке будет мало смысла, уровень ее работы будет очень низок

После того, как вы убедились в том, что с вентиляцией все в порядке, нужно позаботиться o том, чтобы в помещении был постоянный приток свежего воздуха. Для того, чтобы это случилось, достаточно периодически проветривать помещении, а если в квартире или доме установлены пластиковые окна, нужно обеспечить микропроветривание или же установить на окна специальные вентиляционные клапаны.

Современный рынок кухонной техники обеспечивает большой выбор различных моделей вытяжек с огромным количеством функций, но в основном их все делят на две группы согласно принципу их работы:

Активные. Данные приборы работают с электродвигателем внутри, они обычно более стабильны и способны функционировать даже с не самой лучшей вентиляцией в доме. Существенный недостаток этих моделей заключается в том, что они потребляют довольно много электроэнергии, да и стоят дороже
Пассивные. Подобные приборы встречаются чаще, они стоят дешевле и на свою работу тратят значительно меньше электроэнергии за счет отсутствия в них вентилятора и специального электромотора. Они имеют куполообразную форму и работает за счет восходящей в них тяги, для подобных вытяжек обязательно наличие качественной вентиляции в доме

Если у вас есть свободное время, или вы попросту не хотите тратить большие деньги на прибор из магазина, попробуйте изготовить вытяжку на кухне своими руками, это несложный процесс, который поможет сэкономить достаточное количество средств и изготовить индивидуальный прибор, не похожий на остальные. Есть пара способов изготовления подобного прибора.

Это интересно: Вентиляция в бане своими руками: схема, устройство, инструкция с фото и видео

Правильное подключение воздуховода к системе вентиляции

Для этого вам понадобятся:

пластиковый воздуховод

обратный клапан со смещенной осью

тройник разветвитель

В конечном итоге у вас должна получиться примерно вот такая конструкция.

Как это все работает? При выключенной вытяжке, клапан будет открыт и теплый воздух с кухни будет спокойно уходить самотеком в вентиляционный канал. Стоит вам включить вытяжной зонт, клапан тут же автоматически закрывается, перекрывая доступ потоку воздуха в комнату.

При этом все запахи с плиты будут спокойно уходить на улицу. При отключении, давление в коробе спадает и клапан самостоятельно откидывается, соединяя вентиляционную шахту с квартирой.

Классификация вытяжек

При монтаже учитывают разновидность, особенности устройства, вид крепления. Вытяжные устройства работают на двух режимах очистки.

Принудительный отвод – загрязненные воздушные потоки направляются через трубу из помещения в шахту. Проточные вытяжки отличаются высокой производительностью.
Циркуляция потоков – воздушные массы проходят через угольные фильтры.

Кухонные вытяжки с подключением к вентиляции устанавливаются с отводами двух типов.

Разновидность отвода	Плюсы	Минусы
1. Воздуховод из пластика (ПВХ)	Выполняется в виде эластичной трубы или узких элементов. Имеет эстетичный вид, компактен, ставится без дополнительного короба. Труба из ПВХ не шумит, не сопротивляется воздушным потокам.	Сложность сборки, обойдется дороже гофры. Короба из твердого пластика гудят и вибрируют.
2. Алюминиевая труба (гофра)	Материал удобен для самостоятельной установки. Сгибается для соединения с отверстием нужного размера. Не шумит.	Не эстетичный внешний вид.

Производители выпускают каминные вытяжки с креплениями для стен, угловые – для угловых плит, островные с потолочными креплениями – для плит, стоящих в центре большого помещения. Материал – «нержавейка» или эмалированная сталь, реже – пластик. Для маленьких помещений таких как кухня создают встраиваемые выдвижные панели с трубой.

Это интересно: Вытяжной вентилятор для кухни — канальная бесшумная модель для кухонной вытяжки в форме улитки

Технологический процесс установки

Установка вытяжки на кухне предполагает несколько технологических этапов. К ним следует отнести:

Момент закрепления вытяжки на отведенном для этого месте.
Подключение данного устройства к электричеству за счет кабеля и электрической вилки. Если нет рядом розетки, то придется позаботиться о том, чтобы розетка была выведена рядом с вытяжкой.
Соединение воздуховода вытяжки с вентиляционным каналом или с индивидуальной системой вентиляции.

Чтобы осуществить все необходимые этапы установки и подключения вытяжки, необходимо пройти через подготовительный этап, который может занять намного больше времени.

Особенности подбора и основные виды

Работа всех вытяжных устройств основывается на нескольких основных режимах и способах построения конструкции приборов:

вытяжка – стандартное исполнение устройства, которое основано на удалении из помещений загрязненного воздуха через вентиляционные каналы наружу;
рециркуляция (фильтрация) – способствуют очищению воздуха от посторонних примесей с помощью прогонки воздушных потоков через специальные фильтры (жировой или угольный) и дальнейший возврат их обратно. Не требует особого подключения и работает без использования вентиляционных шахт. Установка подобного вытяжного устройства достаточно проста (надежное закрепление и подключение к электросети);
комбинированные устройства – способны эффективно работать не только с помощью фильтрующего режима, но и вытяжного.

Согласно установленным классификационным признакам по месту и способу размещения есть следующие виды:

подвесные – вытяжные конструкции, устанавливаемые над варочными плитами. Имеют плоскую форму, оснащаются специализированными фильтрами и основываются на рециркулярном режиме работе. Для изготовления корпуса зачастую используется нержавеющая сталь. Монтаж плоских моделей производится непосредственно на стеновую поверхность посредством крепежных дюбелей-гвоздей. Не рекомендуется осуществлять монтаж таких приборов на гипсокартоновую стенку, либо в подобных случаях необходимо заранее прокладывать деревянные балки с внутренней стороны гипсокартонового листа;
встраиваемые – устройства, предусмотренные для непосредственного размещения в кухонных помещениях небольших площадей. Установка встраиваемой вытяжки происходит с применением шкафчиков. Большинство встраиваемых моделей работают без воздуховодов и оснащаются выдвижными панелями, позволяющими увеличивать общую заборную площадь воздуха. Монтаж встраиваемой вытяжки в шкаф предполагает сохранение компактности данных встраиваемых приборов по сравнению с другими моделями без особого повышения их стоимости;
настенные – конструкции, имеющие форму зонта, с прикрепленной к нему длинной трубкой. Крепятся такие вытяжки на стене. В некоторых случаях из-за внешней схожести с дымоходами настенные модели носят название вытяжек каминного типа;
угловые – вытяжки, устанавливаемые в углу кухни;
островные – модели вытяжных приборов, которые крепятся к потолочной поверхности. Как правило, такие устройства эффективно работают лишь в режимах отвода воздуха без использования рециркулярного процесса. Удобны при расположении плиты в центральной части кухни. Устанавливаются островные модели в навесных шкафах;
купольные вытяжки – получили свое название из-за особой конструктивной формы. На данный момент являются наиболее популярными и актуальными при размещении в стильных и современных помещениях. Подобные устройства могут обрамляться металлическим, деревянным либо стеклянным материалом. Стоимость купольных моделей достаточно высока, поскольку используется дорогостоящий материал обработки и большая мощность всасывания.

Установка купольной вытяжки на кухне имеет несколько иные особенности и предполагает проведения некого расчета эффективности её дальнейшей работы благодаря своей уникальной форме.

Выбирая вытяжку, следует особое внимание уделять её производительности. Ведь довольно часто эффективность работы основывается не на мощности используемых вентиляторов, а на диаметре вентиляционного канала: чем больше будет диаметр прибора, тем меньше нужно будет затратить энергии для осуществления его работы

Установка кухонной вытяжки этапы монтажа

Производить монтаж оборудования стоит с учетом всех рекомендаций производителя, которые можно найти в упаковке

Схема установки, правила безопасности, общие рекомендации нужно принимать во внимание в обязательном порядке. Если этого не сделать, продолжительность работы устройства может быть снижена, а при поломках производитель откажет в гарантийном ремонте. Прежде чем приступить к установке вытяжки в частном доме, нужно выбрать подходящую модель:

Прежде чем приступить к установке вытяжки в частном доме, нужно выбрать подходящую модель:

встраиваемую;
потолочную;
настенную;
угловую;
каминную.

Перечень обязательных работ при монтаже вытяжки на кухне включает в себя такие этапы:

Установка оборудования. Для этого устройство прикрепляют к стене или непосредственно к навесному мебельному шкафу, который расположен над газовой плитой. Крепление должно быть надежным и качественным, чтобы не было вибрации и оборудование не сорвалось под собственным весом. Все щели, отверстия стоит заделать с помощью монтажной пены. Это устранит вибрацию и система станет герметичной.
Подключение устройства к электросети. Обычно сделать это не сложно, так как от электродвигателя идет провод с вилкой, установленные заводом-изготовителем. Для красоты и удобства провода можно скрыть в стене либо аккуратно проложить его в самом шкафу. Для этого кабель укладывается в кабель-канал. Не рекомендуется устанавливать розетку для подключения агрегата вблизи с источником тепла. Это может привести к перегреву провода и возникновению короткого замыкания.
Монтаж вентиляционного патрубка. Для проведения гофрированной трубы через шкаф, в нем нужно сделать отверстия соответствующего диаметра. Воздуховод фиксируется с помощью хомутов, для герметизации системы используют универсальный силикон. Гофра к вентиляционной системе подключается через переходник. Это специальная решетка, которую отдельно приобретают в строительном магазине.
Соединение вентиляционных каналов в единую систему и подключение к централизованной системе вентиляции в доме.

Монтаж воздуховода для кухонной вытяжки своими руками

Оптимальная высота вытяжки от плиты составляет около 70-80 см. Если поднять ее выше, то испарения и газы будут плохо улавливаться, а эффективность очистки воздуха будет ниже. При установке ниже 70 см неизбежно происходит перегрев оборудования, двигателя и прочих деталей. Это приведет к выходу из строя деталей, а в некоторых случаях может стать причиной пожара.

При расчете длины гофрированной трубы, которая служит в качестве воздуховода, тоже нужно учитывать некоторые особенности. Например, чем она длиннее, тем менее эффективна вытяжная система

Важно помнить, что чем больше диаметр трубы, тем лучше будет работать вытяжка. Большое количество углов и поворотов замедляет скорость движения воздуха по системе. Если в доме установлена колонка, то к ее вентиляционному каналу нельзя подключать и вытяжку

Если в доме установлена колонка, то к ее вентиляционному каналу нельзя подключать и вытяжку.

Даже если все сделать правильно, иногда качество очистки воздуха на кухне будет недостаточным. Причина может быть в слабом двигателе, установленном на вытяжке. Производительность оборудования стоит определить до покупки. Обычно чем больше помещение, тем более мощный прибор нужно покупать. Как показывает практика, наиболее эффективное выведение воздуха наблюдается на малых или средних оборотах двигателя.

После установки оборудования и запуска его в эксплуатацию, необходимо регулярно чистить фильтры, наружные и внутренние части вытяжки. Вот несколько советов по уходу за прибором на кухне:

корпус снаружи моют теплой водой с добавлением небольшого количества обезжиривателя, после сухими салфетками вытирают насухо;
металлическую поверхность легко очистить с помощью чистящего геля и губки;
стеклянную поверхность можно отполировать, используя очиститель для окон;
жироулавливатель чистить труднее всего. Легче отмыть скопившийся жир в горячей воде с обезжиривателем.

Видео о том, как осуществить монтаж кухонной вытяжки своими руками

https://youtube.com/watch?v=AvKk79fCsQo

Решили выполнить монтаж кухонной вытяжки своими руками? Сделать это просто, если прочитать советы мастеров по установке прибора и соблюдать инструкции от завода-изготовителя. После установки вытяжки на кухне будет гораздо комфортнее и чище. Поэтому порадуйте хозяйку таким нужным приспособлением для очистки воздуха как вытяжка.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

Сначала надо установить вытяжку в нужное место. Это предполагает физическое ее крепление к стене или потолку.
Второй этап — подключение к электропитанию. Если есть неподалеку розетка, сложностей быть не должно. В противном случае придется тянуть провод от ближайшего источника, в качестве временной меры можно использовать переноску (удлиннитель).
Последний этап актуален только для моделей с выводом отработанного воздуха в систему вентиляции. На этом этапе происходит подключение воздуховода и его вывод в вентканал.

Правильно повесить вытяжку на кухне своими руками несложно

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Правила установки вытяжной вентиляции

Перед тем как установить вытяжку на кухне своими руками, следует правильно её выбрать:

Необходимо определиться с диметром вентилятора. Для этого измеряется выход вентиляционной шахты, значение округляется в меньшую сторону – это будет нужный диаметр.
Для установки кухонной вытяжки необходимо вычислить производительность вентилятора. Для этого нужно рассчитать объем помещения, вычесть из него объем, который занимает мебель. Полученное значение нужно умножить на 6, и на 12. Получается два показателя нижней и верхней границы производительности вентилятора. Эти показатели помогут выбрать нужную модель вентилятора.
Чтобы через вентилятор не затягивался отработанный воздух, необходимо выбирать оборудование с обратным клапаном.
Не менее важными характеристиками оборудования для вытяжки являются: наличие сетки для предотвращения попадания насекомых; съёмная лицевая панель для удобства чистки; наличие таймера.

Выбрав нужное оборудование, можно приступать к . При этом рекомендуется соблюдать некоторые правила установки вытяжки на кухне:

Необходимо обеспечить надёжное заземление оборудования. Поэтому монтаж вытяжки на кухне осуществляется путём подключения к электрической сети тремя проводами: «фаза», «ноль», «земля» с проводами в жёлтой изоляции.
Чтобы знать, как правильно сделать вытяжку, необходимо иметь представление о подсоединении к электропитанию. Особенно это касается тех проводов устройства, которые не оснащены вилкой. При этом подключение осуществляется через клеммную колодку. Для удобства розетку для клеммника можно сделать скрытой внутри корпуса вытяжки.
Крепить вытяжку над электрической плитой нужно на высоте не менее 70 см, а над газовой варочной поверхностью необходимо соблюдать расстояние 80 см.
Перед тем как установить кухонную вытяжку, воздуховоды здания нужно проверить на предмет засорения

Если тяга плохая, необходимо обратиться к специалистам ЖЭК для чистки шахты.
Перед тем как сделать вентиляцию на кухне, важно выбрать правильный воздуховод. Можно выбрать алюминиевую гофрированную трубу круглого сечения или жёсткую пластиковую трубу. В первом случае преимуществом является более низкая стоимость и простой способ монтажа, во втором – экономия пространства во время монтажа, более эстетичный внешний вид и устойчивость к вибрациям

В первом случае преимуществом является более низкая стоимость и простой способ монтажа, во втором – экономия пространства во время монтажа, более эстетичный внешний вид и устойчивость к вибрациям.

Особенности монтажа кухонных вытяжек

Установка вытяжки на кухне производится по разным принципам в зависимости от типа конструкции:

Если техника может работать в режимах рециркуляции и отвода, то монтаж подразумевает вывод воздуховода в наружную вентиляционную систему. Здесь следует правильно рассчитать диаметр воздуховода (он должен находиться в пределах 120-150 мм). Воздуховод не сужают, по возможности не сгибают и не удлиняют – это поможет минимизировать потери мощности. Устанавливается квадратный или круглый воздуховод – но желательно гладкий, а не гофрированный, иначе существенно усилится шумовой эффект от работающей на кухне вытяжки.

Существуют вытяжки, работающие только в режиме рециркуляции. Их основной элемент – угольный фильтр. Такое устройство не подключают к вентиляционной шахте. Воздух, попадающий внутрь конструкции, при прохождении через угольный фильтр очищается, после чего снова «выбрасывается» в помещение. Угольный фильтр приобретается отдельно. Правильно подключить устройство этого типа легко, хотя и производительность его будет ниже, чем у универсальной конструкции.

Способы, позволяющие правильно установить вытяжку, будут различаться, в зависимости от того, устанавливают встроенную технику или навесную.

Какую лучше всего выбрать вытяжку?

Когда вы определились с месторасположением вытяжки, обратите внимание на мощность прибора. От этого параметра зависит качество вентиляции и очистки воздуха. Интересно: в РФ существует норма для воздухообмена на кухне

Согласно ей, воздух должен обновляться каждые 12 часов

Интересно: в РФ существует норма для воздухообмена на кухне. Согласно ей, воздух должен обновляться каждые 12 часов.

Чтобы рассчитать мощность вытяжки для своей кухни, необходимо её площадь умножить с высотой потолка, а затем полученное число ещё раз умножить на 12. К итоговому результату следует прибавить 30% (потери при прохождении длины вентиляционного канала и изгибов воздуховода). Конечная цифра и есть требуемая мощность для вашей кухни.
