Установка вытяжной и принудительной вентиляции в квартире, частном доме или производственном помещении

Принципы работы вентиляции

Раньше жилье строилось с деревянными окнами и дверьми. Причем особой герметичностью они не блистали. В результате сквозь имеющиеся щели шел постоянный и естественный обмен грязного внутреннего и чистого уличного воздуха.

Однако сейчас на смену им пришли пластиковые оконные и дверные блоки, которые на порядок более герметичны. Поэтому, как вариант, ставят специальное устройство на такие окна – приточный вентиляционный клапан.

Наиболее частая ошибка при обустройстве вентиляции в старом доме, это установка окон со стеклопакетами без переустройства существующей вентиляционной системы естественного вида, которая уже не в состоянии справиться с должным притоком свежего воздуха из-за наглухо закрытых створок

Принцип работы системы домового вентилирования построен на непрерывном притоке с улицы новых воздушных масс. В итоге они постепенно замещают имеющийся в комнатах воздух, выдавливая старый наружу. При этом происходит удаление из дома углекислого газа, запахов и влаги.

Точками притока нового воздуха служат:

• окна;
• двери;
• продухи в фундаменте и цоколе;
• оконные кондиционеры.

О приточной вентиляции мы подробно говорили в следующем материале.

Выведение из помещений использованного воздуха происходит через окна и двери при проветривании, а также вентиляционную трубу (шахту) или вытяжной клапан.

Вариант #1 — система с естественной тягой

Вентиляционная система немеханического типа работает благодаря формированию природной тяги в вертикальной трубе.

Это принцип работы классического дымохода дровяной печи или камина. В обоих случаях внизу создается давление, толкающее воздух вверх наружу.

Чем больше разность давления и температуры между улицей и помещениями в коттедже, тем сильнее образуется тяга в вентиляционной шахте

Также на силу тяги влияет насыщенность воздуха влагой. Чем он суше, тем тяжелее. Влажные воздушные массы неизбежно стремятся подняться под потолок и далее в вентканал, если он идет наружу из здания.

Основной недостаток естественной вентиляции кроется в ее плохой управляемости. При большом ветре возможно образование обратной тяги. Зимой, благодаря разнице температур, система работает очень эффективно, в некоторых ситуациях даже с избытком, вытягивая драгоценное тепло из дома.

А летом эффективность ее сильно падает. Температурные показатели в комнатах коттеджа и на улице в летний период различаются не сильно, поэтому тяга неизбежно уменьшается.

При порывах ветра воздух в вентиляции может пойти вспять по вентканалу обратно в комнаты. Образование обратной тяги явление нечастое, но вполне возможное

Чтобы контролировать качество воздухообмена в такой системе, вентиляционные каналы в ней требуется обязательно оснащать обратными клапанами. При необходимости можно будет их прикрыть ради уменьшения естественной тяги.

Вариант #2 — система с принудительным побуждением

Если система естественного проветривания не способна поддерживать должный микроклимат в коттедже, то ее приходится менять на приточную или вытяжную механическую вентиляцию.

В этом случае воздушные потоки двигаться по внутренним помещениям принуждают при помощи вентиляторов.

Также возможна комбинированная вариация системы – с приточно-вытяжной схемой. В ней объемами и притока, и вытяжки управляют вентиляционные установки.

В приточной системе чистый воздух нагнетается механическими устройствами в дом, а уходит он сам по себе в вентшахту. В вытяжной, вытягивается вентилятором, а приток осуществляется через вентиляционные отверстия в стенах

В некоторых ситуациях в такой системе дополнительно ставится рекуператор, забирающий тепло у воздуха из комнат и отдающий его потом уличному.

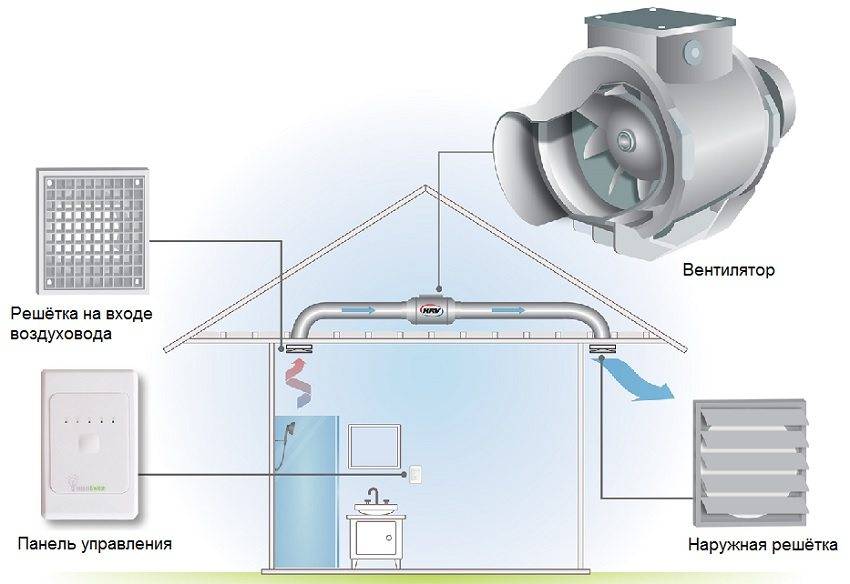

Вытяжные вентиляторы устанавливаются в каждой комнате либо один на вентиляционную шахту. А приточные устройства в частных домах обычно оборудуются в виде настенных продухов-отверстий с осевым электровентилятором внутри.

Но возможен вариант и с единым нагнетателем воздуха и вентканалами по зданию.

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала – один идет на вытяжку, второй на приток.

Это серьезно сказывается на стоимости системы, но позволяет более точно ее регулировать и контролировать.

Когда такая система необходима?

Принудительную вентиляцию в квартире, купить и установить рекомендуется, когда возможности естественной вентиляции ограничены или она неэффективна.

И как правило, необходима она в квартире с пластиковыми окнами. Такие герметичные конструкции практически не пропускают воздух. И, если не проветривать помещение регулярно, в нем быстро скапливается углекислый газ, что неблагоприятно отражается на самочувствии человека. Проветривание не всегда получается делать так часто, как хотелось бы. В холодное время года оно провоцирует сквозняки и способно привести к простуде.

В результате вытяжка создает отрицательный дисбаланс воздуха. Свежему приточному воздуху попросту неоткуда взяться, и он затягивается из подъезда, и других помещений, с пространства между стенами.

Если допущены ошибки в проекте здания или вентканалов, подъезд в морозы промерзает, как и вентиляционные трубы. Вытяжная вентиляция многоквартирного дома перестает работать, поскольку воздушная смесь в ней не нагревается и не способна подниматься вверх, как нужно. Воздухообмен практически прекращается. Нередко естественному воздухообмену препятствуют засоры в воздуховодах, которые порой не прочищают десятками лет. Именно поэтому принудительная механическая вентиляция всегда актуальная вещь.

Как работает система принудительной вентиляции в квартире

Принудительная вентиляция не зависит от внешних факторов, разве что лишь от поступления электричества к вентиляторам. На ее работу не влияют погода за окнами, воздухопроницаемость стен, состояние вытяжек и другие моменты. Работает принудительная вентиляция за счет электродвигателей внутри вентиляторов, вентиляторы могут быть приточные и вытяжные. За счет механической системы вентиляции квартиры можно подавать и забирать различное количество воздуха с определенной аэродинамикой скоростью воздушного потока. Количество устанавливается нормами и требованиями прописанными в СНиП.

В соответствии с функциональными возможностями принудительная вентиляция в квартире подразделяется на следующие виды:

• приточная вентиляция;
• вытяжная вентиляция;
• приточно-вытяжная.

По охвату площади, где создается воздухообмен, системы делятся на канальные и настенные (бризеры и проветриватели).

Канальная принудительная вентиляция в квартире

Это сложная схема искусственной вентиляции, вентустановка для квартиры состоит из приточной вентустановки (громоздкого корпуса с вентилятором внутри), воздуховодов, фильтров, обратного клапана и других элементов. Воздуховоды протягиваются по всем помещениям, и распространяются при помощи вентиляционных решеток.

Для их прокладки требуется много пространства: они монтируются под потолком – под натяжными или навесными потолочными конструкциями. Это требует значительных усилий и средств. Кроме того, такие системы создаются на этапе ремонта, либо после их установки приходится снова ремонтировать помещение.

Важный плюс — канальная вентустановка почти не шумит и обеспечивает эффективный воздухообмен на всей площади. Существенный минус – стоит такая система не дешево. Поэтому принудительная вентиляция в квартире, цена которой для трехкомнатных апартаментов вместе с монтажом обходится от 100 тысяч рублей, обычно устанавливается для большейэффективностивоздухообмена.

Цена настенной механической вентиляции квартиры

Компактные варианты механической вентиляции – бризеры и проветриватели, таких затрат не требуют и устанавливаются, когда ремонт уже завершен. Цена бризера – в среднем 25-35 тысяч рублей. Проветривателя – около 15 тысяч. Цена на монтаж проветривателя и установка бризера, а так же монтаж рекуператора начинается от 4 000р.

Они способны подавать каждый час до 120-150 кубических метров каждый час. Этого хватает для проветривания одной комнаты площадью до 40 кв.м.. На одно помещение требуется одно компактное устройство. В расчете на три комнаты это обойдется дешевле, чем центральная вентсистема

Но чтобы такая «приточка для квартиры» работала нормально, важно ее вовремя обслуживать и чистить

Это два самых эффективных способа принудительной вентиляции в квартире. Особенно первый вариант.

Правила обустройства

Конструкция систем воздухообмена в кирпичных зданиях создается, как правило, еще на этапе проектирования. Необходимо, чтобы воздушные магистрали отвечали всем требованиям СНиП 2.04.05-86. Так как воздуховоды, каналы и шахты могут конструктивно быть связанными между собой, что делает их источником пожароопасности, то их прокладка должна отвечать нормам СНиП 41-01-2003

На что следует обратить внимание:

• Запрещается сооружать вентиляционные каналы в наружных стенах. Такое размещение вызовет неизбежное появление конденсата.
• Рекомендуется вертикальное расположение шахт. Если это невозможно, то угол наклона воздушной магистрали должен быть не менее 60° к основанию постройки.
• Если в помещении высокая влажность, то устраивать воздушные каналы в стенах таких комнат категорически не рекомендуется. Из-за такого размещения в шахтах возможно появление конденсата, который может привести к обрушению канала.
• Возможно объединение воздухопроводов от санузлов в чердачном помещении, если они находятся на одной стороне дома. Горизонтальные участки на неотапливаемых чердаках делаются из двойных утепленных 40 миллиметровых керамзитобетонных плит, с воздушной полостью между ними, равной толщине плит.

Существует ряд требований по размещению вентканала в кирпичных стенах по отношению к кровле. Расположение выхода вентиляционных каналов, ближе чем 2,5 м от конька, говорит о ее нормируемой высоте над кровельным материалом более 50 см. Если выход вентиляционной трубы находится от конька на расстоянии 3 м и далее, то высота ее высчитывается так: условно проводится прямая от конька к трубе под углом 10°. Место зрительного пересечения и показывает необходимую высоту трубы от поверхности крыши.

Комплектация приточно-вытяжной вентиляции

Вытяжной вентилятор с декоративной решеткой

Принудительная система подачи воздуха конструируется на начальном этапе строительства или при выполнении капитального ремонта. Обязательно, чтобы забор воздуха из атмосферы проходил на высоте не менее 2 м над поверхностью земли. Комплект в теплоизолированном корпусе включает:

• декоративную решетку,
• клапан,
• электрокалорифер,
• набор фильтров,
• вентилятор,
• компенсатор звуковых колебаний,
• устройства автоматического управления,
• воздушные рукава-отводы.

Для компоновки системы требуется специальное место на балконе, лоджии или в коридоре. Комплектность может быть расширена системой увлажнения, дезинфекцией ультрафиолетом, ионизации, пр.

Комбинированный вид воздушного обмена дополнен автоматическим регулированием температуры, влажности, скорости движения воздушных масс. Установленные в каналах кондиционеры подмешивают чистый наружный воздух в рециркуляционный поток. Уходит отработанный воздух по стандартной схеме – через вытяжку в квартире. Общий выходной конец шахты располагается выше плоскости кровли здания.

При отношении сторон воздуховода прямоугольной формы 3:1 он характеризуется самым низким показателем шума при прохождении по нему под давлением воздуха. Нужный размер воздушного рукава рассчитывается по таблицам с учетом расхода воздуха и скорости его движения. С увеличением скорости потока размер воздуховода уменьшается.

На сегодня самой совершенной вентиляционной общеобменной системой считается приточно-вытяжной воздухообмен с элементами нагрева и рекуперации. Эффективность легко повышается, если систему доукомплектовать блоком автоматического контроля температуры, таймерами, устройством защиты от перегрузок, датчиками загрязнения фильтров, пр.

Специфика устройств приточно-вытяжного вентилирования воздуха дает возможность подобрать нужную схему для конкретной квартиры. Смонтировать некоторые из них можно самостоятельно. Но установку более сложных инженерных систем лучше доверить специалистам.

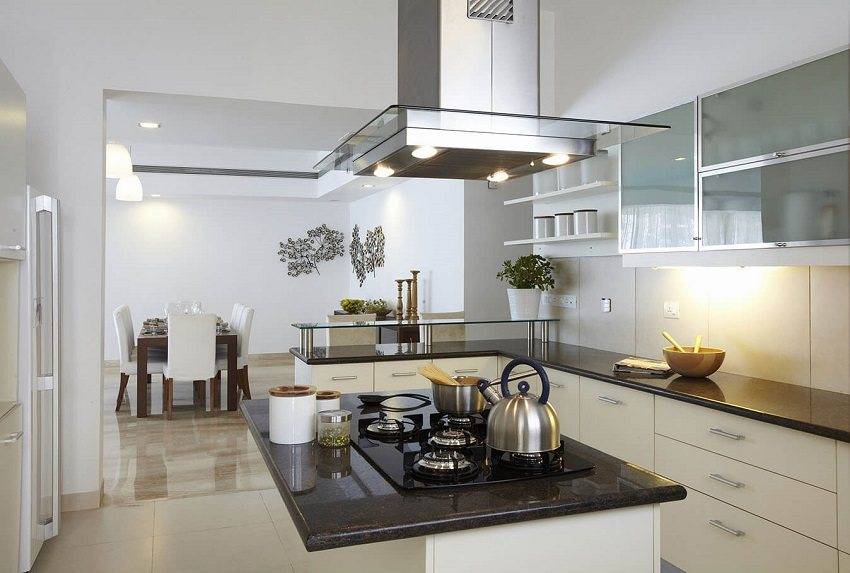

Кухонные вытяжки

Вытяжка – это важный элемент вентиляции на кухне. Сегодня вытяжка является модным аксессуаром. Она избавляет атмосферу кухни от влаги, неприятных запахов, газа и жировых испарений.

Сегодня кухонная вытяжка выполняет не только практическую, но и эстетическую функции

1. Активные. Соединяются с общедомовой вентиляционной шахтой или выводятся непосредственно на улицу.
2. Пассивные. Выполняют функцию фильтра. Поглощают воздух из кухни, очищают его от примесей и выпускают обратно. К вентиляции не подключаются.

Вытяжки различаются по мощности. Если объем кухни большой, пища готовится часто и много, нужно приобретать мощное оборудование. Вытяжка работает от электропитания. Ее можно включать и выключать самостоятельно, регулировать тягу.

Утепление каналов естественной вентиляции

Охлаждение воздуха в канале естественной вентиляции приводит к уменьшению тяги и к выпадению из удаляемого воздуха конденсата. Для защиты каналов от охлаждения, их не рекомендуется размещать внутри наружных стен дома.

Вентиляционные каналы, которые находятся в наружных стенах, а также участки, проходящие через неотапливаемое помещение (чердак), должны быть утеплены. Рекомендуется утеплять и участки вентканалов, расположенные снаружи, на крыше.

Снижение аэродинамического сопротивления каналов вентиляции

Сила тяги в канале естественной вентиляции зависит и от сопротивления движению воздуха по каналу — аэродинамического сопротивления. Для того, чтобы сопротивление движению воздуха по каналу было минимальным, необходимо:

• Увеличивать сечение канала;
• В канале не должно быть местных сужений и расширений;
• Направление канала должно быть вертикальным и прямолинейным. Допускается, в случае необходимости, смещение канала в сторону до 1 м. под углом не более 30 град. к вертикали. Канал естественной вентиляции не должен иметь горизонтальных участков.
• Обеспечить гладкость стенок канала вентиляции. В системе естественной вентиляции не допускается использование гофрированных труб. Стенки канала из кладочных строительных материалов тщательно выравниваются, швы затираются.

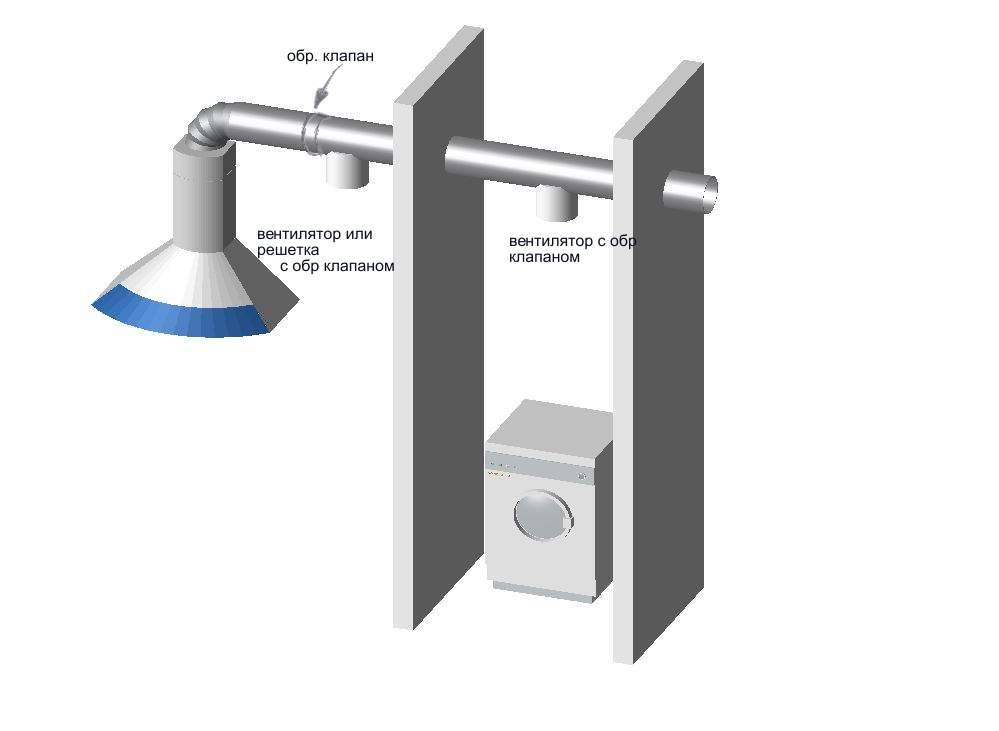

Монтаж принудительной вентиляции на кухне

Устраивая вентиляцию на кухне многие считают, что будет вполне достаточно вытяжки над плитой. Но такая принудительная вытяжная система не способна удалить весь отработанный воздух. К тому же остается необходимость в свежем приточном воздухе на кухне.

Вытяжка над плитой обеспечит отвод использованного воздуха, пара и запахов, но не способна обеспечить качественный воздухообмен на кухне

Для того, чтобы обеспечить качественный воздухообмен на кухне, прежде всего определяется место расположения приточного и вытяжного отверстия. Отверстия рекомендуется пробивать на кухне в той стене, где расположено окно, как можно ближе к потолку. Далее, пошагово следуя рекомендациям, выполняем своими руками следующие действия:

• отверстия диаметром 120 мм для вытяжки и вентиляции на кухне устраиваются рядом друг с другом, насколько это возможно;
• в проделанные отверстия вставляются трубы (воздуховоды) под уклоном в наружную сторону, чтоб удалялся образующийся конденсат. Оставшиеся между трубами и отверстием зазоры заделываются пеной. Трубы должны выступать из стены примерно на 5-6 см;
• как только пена высохнет, на трубу, которая по расположению ближе к той стене кухни, на которой планируется размещение мебели, устанавливается обратный клапан (чтобы правильно вставить устройство, следите за тем, чтобы стрелка указывала направление наружу);

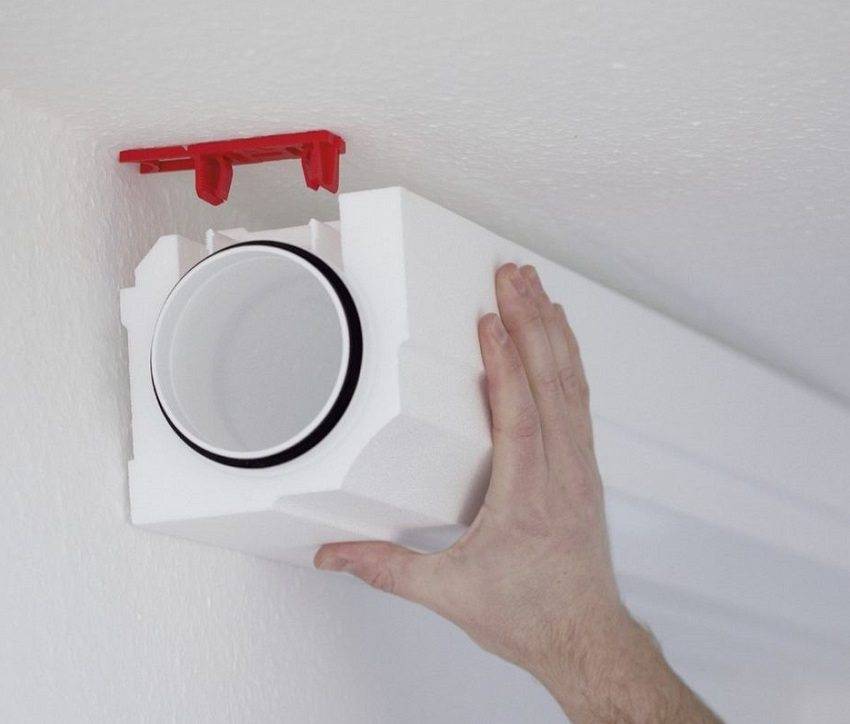

Пластиковые воздуховоды для кухонной вытяжки крепятся к потолку на специальные кронштейны

• прокладываем воздуховод из труб к кухонной вытяжке, используя необходимые поворотные части, все трубы и элементы соединяем между собой силиконовым герметиком. Как только воздуховод дойдет до уровня установки вытяжки, вставляем поворотный элемент и монтируем соединительную воронку так, чтобы она была на уровне планируемой подвесной конструкции прибора;
• таким же образом протягиваем трубы воздуховодов приточного потока воздуха на кухне. Определяем место расположения решетки (диффузора), можно установить его на потолке. К его месту проводим канал и не забываем сделать припуск на уровень подвесного потолка, если таковой планируется.

Выбирая проверенных производителей систем принудительного воздухообмена, можно рассчитывать на долгий срок службы и качественный сервис по установке и обслуживанию

Обратите внимание, что воздуховоды непременно должны крепиться к существующему потолку не реже, чем через один метр. Чтобы система во время работы меньше издавала шум, рекомендуется пользоваться резиновыми прокладками под кронштейны крепежа

Можно использовать шумоизоляционные материалы, например, минеральную вату.

Устраивая принудительную вентиляцию на кухне, необходимо правильно выбрать мощность вытяжного оборудования, так как от этого зависит скорость вывода отработанного воздуха.

Исходя из норм, подберите оборудование вытяжки на кухне с запасом. Можно регулировать скорость вывода с помощью нескольких встроенных режимов скорости.

Расчет принудительной вентиляции

Качественный принудительный воздухообмен невозможно обеспечить без предварительного математического расчета. Расчет механической вентиляции включает обязательные вычисления, которые помогают выяснить:

• Оптимальную производительность системы.
• Количество и минимальную эффективную мощность вентиляторов.
• Вид, необходимость и производительность вспомогательных элементов.
• Сечение вентиляционных каналов.
• Уровень шума работающей конструкции.

Главным показателем при проведении вычислений является расчет по кратности. Кратность – число, отображающее, сколько раз за час воздух в помещении полностью поменяется. Опираясь на него, вычисляется необходимая производительность рабочих элементов механического воздухообмена. Для каждого помещения в квартире установлены свои минимальные нормы кратности, уточнить которые несложно, используя таблицы СНиП.

В доме

Качественная механическая вентиляция в доме – важное условие комфорта загородной недвижимости. Строительный проект многоквартирных домов изначально включает спрятанные в стенах воздуховоды вентиляции. А для загородных коттеджей они часто рассматриваются как отдельный дополнительный элемент комфорта

Наличие чердачного помещения открывает множество возможностей для вентилирования частного дома, позволяя выбирать вариант любой сложности по средствам:

А для загородных коттеджей они часто рассматриваются как отдельный дополнительный элемент комфорта. Наличие чердачного помещения открывает множество возможностей для вентилирования частного дома, позволяя выбирать вариант любой сложности по средствам:

• Комбинированная система. Сочетание принудительной вытяжки и естественной подачи воздуха внутрь помещения. Отличается простотой монтажа и обслуживания, но часто приводит к повышенным энергозатратам на охлаждение или обогрев поступающего воздуха.

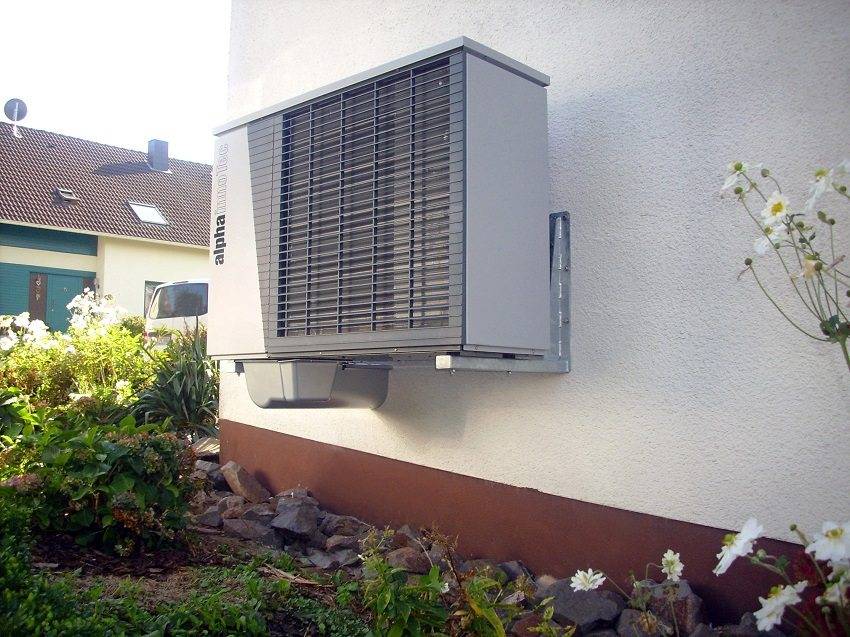

• Принудительная приточная вентиляция с охлаждением. Подразумевает установку кондиционера на входе, осуществляющего подачу сразу охлажденного воздуха. Повышает комфорт проживания в доме во время летней жары.
• Принудительная приточная система с подогревом. Вентиляционные каналы модернизируются теплообменником или рекуператором, которые помогают уравнять температуру поступающего воздуха с исходящим. Эффективный, экономный и комфортный, но достаточно дорогой вариант из-за высокой стоимости рекуператора.
• Приточно-вытяжная установка с рекуперацией воздуха. В ней используется особый блок приточно вытяжной вентиляции, способный нагревать или охлаждать поступающий газ за счет подмешивания воздуха, исходящего из помещения. Благодаря теплообмену температура свежего воздуха приближается к оптимальной, позволяя экономить на обогреве или охлаждении до комфортных значений.
• Система кондиционирования. Эффективный, но дорогой вариант, при котором приточный воздух подается и обслуживается кондиционером. В зависимости от мощности и набора функций устройства, поступающие воздушные массы могут охлаждаться, нагреваться, подвергаться ионизации, очищаться от пыли, бактерий, качественно улучшаться другим необходимым пользователю способом.

Самым простым и недорогим устройством вентиляции в частном доме является приточный клапан. Устройство состоит из заслонки с воздушным фильтром и легко устанавливается самостоятельно.

Выбирая оптимальный вариант вентиляции, учитывайте, что качественный газообмен не только помогает создать комфортную атмосферу в доме. Он предотвращает появление плесени, пыли, бактерий внутри комнат, сохраняя здоровье жителей и нормальные эксплуатационные характеристики самой недвижимости.

Как сделать самостоятельно: пошаговая инструкция

Перед установкой проверьте работу системы вентиляции. Для этого откройте окно и дверь, положите лист бумаги к вентиляционным решеткам. Если бумага отклоняется в сторону стены, это означает, что каналы чистые и работа системы будет эффективной. Профилактическое обслуживание и очистка вентиляционных систем является обязанностью управляющей компании. Подготовительная работа:

1. Сбор информации, элементарные расчеты. Рассчитайте коэффициент воздухообмена в доме, руководствуясь стандартами SNiP. Нарисуйте схему движения воздушных потоков.
2. Приобретение необходимого оборудования, подготовка материалов.
3. Точные расчеты запланированной работы. Необходимо выяснить, в каком направлении будут расположены вытяжные трубы, какой тип вытяжки будет использоваться. Для этого необходимо изучить схему, рассчитать параметры помещения.

Когда все схемы составлены, принимается решение о типе вентиляции, затем приступаем к расчету параметров, выполняем детализацию. Необходимо рассчитать поперечное сечение вентиляционных каналов. Для этого необходимо учитывать параметры обменного курса, объем помещений и скорость бесшумного движения воздуха. Расчеты могут быть выполнены экспертом:

1. Рассчитывается поперечное сечение канала и полученные размеры заносятся в диаграмму.
2. В зависимости от типа и раздела составляется список необходимых компонентов системы. NoteDetailing – это подробный список всего, что необходимо для правильной установки. В данном случае под этим термином понимается сборка всех компонентов с размерами, производительностью и скоростью.
3. Рассчитывается сопротивление каждой секции системы. Только в этом случае выбираются вентиляторы. Здесь, однако, учитывается также уровень шума и возможность его снижения путем выбора малошумных, маломощных конструкций.
4. Расчитывается стоимость компонентов системы. Иногда на этом этапе система расчетов терпит неудачу, так как желания не всегда совпадают с финансовыми возможностями.
5. Новое выравнивание для понимания фактических возможностей, сопоставимых с целью.
6. Нарисуйте окончательный проект во всех деталях. Не забывайте об узлах проходов воздуховодов через стены или потолок, расходных материалах и изоляции, вентиляционных решетках, диффузорах, разъемах, дополнительных деталях, необходимых для завершения всей работы.

Важно точно определить, где сделать отверстия для установки системы вентиляции. Рекомендуется составить схему, показывающую маршруты притока и вытяжки воздуха

Определите тип вентиляции. Для этого рассчитайте преимущества установки блока питания или комбинированного блока. Теперь необходимо купить необходимое оборудование и правильно его установить. После того, как система заработает, нужно ее проверить. При наличии дефектов необходимо сравнить их с графиком и еще раз рассчитать параметры. Могут использоваться регенераторные системы, которые выполняют несколько функций при одном открытии: обеспечивается поток воздуха и беспроблемный дренаж. Система регенератора нагревает и охлаждает воздух в нужном количестве и при нужных условиях.  Измерительные инструменты для работы:

• тормозные суппорты;
• кухонные плиты;
• датчики.

Пластиковые части коробки весят очень мало и поэтому не требуют дополнительного крепления. Установка выполняется путем армирования с помощью зажимов внутри коробки. Пенопластовые экраны или вставки из пенопласта вставляются на проходах через конструктивные элементы (стены, перегородки). Это необходимо для поддержания тишины во время процесса вентиляции. Элементы, расположенные над шкафами, должны быть закреплены кронштейнами или саморезами. Вся конструкция крепится к потолку с помощью кронштейнов. Они должны быть выбраны в соответствии с размером канала. Расстояние между крепежными элементами – не более 1 метра. Примечание Для обеспечения герметичности соединительных конструкций используется силиконовый герметик. Не используйте жидкие гвозди или клей, так как состав материалов, из которых они изготовлены, не позволит демонтировать конструкции.
