Узел прохода вентиляции через кровлю: строение, монтаж, маркировка

Монтаж сложных узлов прохода

В некоторых ситуациях невозможно использовать стандартные УП, что связано с возвышением воздуховода над кровлей более 600 мм, большим его весом и наличием толстого слоя утеплителя. Некоторый кровельный материал, например, черепица или шифер, обладают профилированной поверхностью, не позволяющей плотно уложить фланцевое крепление УП.

Выходом из ситуации станет изготовление металлической втулки с опорной частью. Для ее установки аналогичным способом прорезают отверстие. Под опорную часть подкладывают гидроизоляцию, после чего устанавливают УП. Резиновый уплотнитель в этом случае запускают под кровельное покрытие и фиксируют герметиком. Участок прикосновения воздуховода с верхней частью металлической втулки аналогично обрабатывают герметиком.

Сильно возвышающиеся воздушные выводы усиливают дополнительной накладкой из водостойкого материала, например, ОСБ. В вырезанной накладке и опорной части металлической втулки по углам сверлят отверстия диаметром 8,5 мм. Далее, эти 2 детали стягивают шпильками диаметром 8 мм. Под находящиеся снаружи гайки подкладывают уплотнительные прокладки, плюс дополнительно обрабатывают герметиком. Изнутри накладку утепляют базальтовой ватой и зашивают обычной фанерой.

Тяжелые воздуховоды большого диаметра фиксируют дополнительными растяжками из троса или проволоки. Как вариант, изготавливают из 3–4 брусьев подпорки.

Особенности ↑

Герметизация печной трубы на крыше – процесс несложный. Его можно выполнить по-разному. Подбор технологических операций зависит от таких параметров, как

  • конфигурация крыши и системы дымоотведения,
  • материалы, использованные для их изготовления.

Отметим на примере некоторых популярных типов кровель основные подходы к гидроизоляции труб.

  • Крыша из профлиста или шифера, дымохода из асбеста или цемента. Для изоляции необходим стальной фартук. Это сборная конструкция, основным элементом которой являются металлические уголки. Ее крепят к кровельному скату и наружным стенкам дымохода. До этого в соответствии с размерами фартука должны быть демонтированы кровельные элементы в непосредственной близи от дымохода. Фартук в местах примыкания к дымоходу заделывается огнеупорными мастиками. Для шифера больше подойдет обмазка цементом. Затем покрытие восстанавливают.
  • Крыша из металлочерепицы, дымоход из кирпича. В этом случае фартук выполняют из металлочерепицы с теми же параметрами, что и для кровельного покрытия. Если дымовая труба расположена на значительном расстоянии от конька (более 200 см), то для гидроизоляции могут понадобиться металлизированные ленты на основе битума, которыми обклеивают дымоход по периметру.

РекомендуемГидроизоляцию для металлических труб круглого сечения можно выполнить, используя специальные гофры, выполненные из латекса или резины. Эти уплотнители напоминают по форме воронку. Их натягивают на дымоход, после чего фиксируют к обрешетке через покрытие кровли.

https://youtube.com/watch?v=gRw8d1f2sgg%3F

Мягкая кровля, круглая труба. Оптимальным вариантом считается использование фартуков-колпаков либо уплотнителей типа Master Flash.

На заметку Наиболее надежным вариантом гидроизоляции печной трубы по мнению специалистов является комбинированный. Суть его в создании многослойной конструкции, включающей уплотнитель из резины, внутренний фартук, а также внешнюю декоративную окантовку.

Особенности самостоятельного монтажа


Каждая модель имеет инструкцию для монтажа, согласно которой проводятся работы

В комплект модулей проходки через кровлю для вентиляции входят метизы и закладные детали, позволяющие крепить их к деревянным элементам, ж/б стаканам. Функцию теплоизоляционной защиты выполняет минвата, покрытая слоем стеклоткани. При установке модулей с защитным клапаном учитывается патрубок, предназначенный именно для него. Крепится клапанный механизм к нижнему краю трубчатого элемента. Верхний его фланец служит для обеспечения фиксированного положения воздуховодов или труб. Для крепежа используются входящие в комплект хомуты и кронштейны.

Перед выбором узла прохода учитываются угол уклона скатной кровли, а также расстояние от него до конька крыши

Также важно определиться с вариантом исполнения по наличию клапана и кольца. Все эти опции варьируются в зависимости от условий эксплуатации

Нет нужды устанавливать механический клапан, например, когда система и так работает нормально и не требуется постоянной подстройки.

УП изготавливаются из следующих материалов:

  • полимеры различного класса;
  • нержавейка толщиной 0,5-0,8 мм;
  • черная сталь 1,5-2 мм.

Рекомендуемое месторасположение дымоходов

Место выхода дымохода через металлочерепицу определяется на начальном этапе его проектирования. Не рекомендуют устанавливать дымоход через ендовы ввиду отсутствия гарантии полной герметичности в местах примыкания с кровлей. Кроме того в ендовах собирается наибольшее количества снега, которое может оказать большую нагрузку на места соединения трубы с кровлей и нарушить целостность всего узла конструкции.

Также нерационально, когда труба на крыше из металлочерепицы, проложена вблизи окон мансардных помещений. Угарный газ или дым могут легким порывом ветра оказаться в помещении.

Оптимальным расположением дымохода является его установка вблизи конька. Зимой в этом месте происходит наименьшее скопление снега, а значит, возможность протечки сведена к минимуму. Труба возле конька имеет наименьшую высоту, что благоприятно сказывается при возможном воздействии атмосферных явлений. В холодное время года здесь происходит наименьшее образование конденсата, так как основная часть трубы не расположена в холодной зоне.

Такой вариант имеет и некоторые недостатки. В стропильной системе не предусматривается установка коньковой балки либо балка делается с разрывом, что влияет на прочность всей конструкции. Приходится устанавливать дополнительные опорные узлы под стропила, что не всегда выгодно, если планируется использовать чердак, как мансардное помещение. Поэтому рациональным решением будет проход дымохода вблизи конькового прогона.

Для плоских крыш достаточная высота дымохода составляет 500 мм. В случае с коньковой крышей, печная труба через металлочерепицу прокладывается на высоту, которая зависит от расстояния до конька :

  • при расстоянии до 1.5 метра высота дымохода должна быть минимум на 500 мм выше конька;
  • если расстояние до конька в пределах 1.5-3 метра, труба должна находиться на одном уровне с коньком;
  • в случае, когда расстояние превышает 3 метра, высота дымохода определяется линией, проходящей под углом 10 градусов от конькового пробега к горизонту.

Монтаж узлов прохода

Устройство узла прохода под круглую трубу является более простым, чем под дымоход квадратного или прямоугольного сечения.

Чтобы герметично соединить кровельное покрытие и дымоходную трубу, используют специальные проходки, выпуск которых освоили производители кровельных материалов.

Такое устройство представляет собой лист из стали, на котором закреплен фартук.

Именно через этот фартук и проходит труба. Сверху на нее надевается специальная «юбка», которая закрывает стык фартука и трубы.

Для того, чтобы максимально загерметизировать узел прохода, используют термостойкую эластичную прокладку.

Кроме изделий из металла выпускаются узлы из силикона или резины.

Их очень удобно использовать, если нет возможности подобрать узел по размеру.

Такая проходка легко подрезается по месту под нужный размер.

Затем ее натягивают на трубу и плотно прижимают вокруг к кровельному материалу.

Под края изделия наносят слой герметика и закрепляют к кровельному покрытию при помощи саморезов.

Узел прохода квадратной трубы сделать намного сложнее.

Для прохода дымохода через кровлю устраивается короб между стропилами и поперечными балками, внутри которого находится труба.

Расстояние между стенками трубы и короба заполняют базальтовой ватой.

Примыкание к коробу гидро- и пароизоляции выполняется так: надрезают в форме конверта рулонный материал и на поперечных балках и стропилах закрепляют его при помощи скоб или гвоздей.

Для гидроизоляции используют герметики или ленты.

Второй способ гидроизоляции – крепление гидроизоляции непосредственно к трубе.

Видео об узле прохода трубы дымохода через кровлю.

При необходимости можно установить уплотнитель кровельного прохода.

Все эти материалы крепят при помощи скотча.

Сверху на конструкцию устанавливается прижимная планка, закрывающая место соединения.

Что еще почитать по теме?

Особенности монтажа

Чтобы качественно сделать проход труб воздуховода через кровлю, необходимо придерживаться следующих рекомендаций по монтажу:

  • Тщательное уплотнение присоединительного фланца позволяет исключить вероятность образования протечек.
  • Обеспечение беспрепятственного стока дождевой и талой воды. В осенне-весенний период при наличии щелей влага замерзает и расширяет их, что ведет к нарушению герметичности покрытия.
  • Исключение условий для образования конденсата путем теплоизоляции УП.

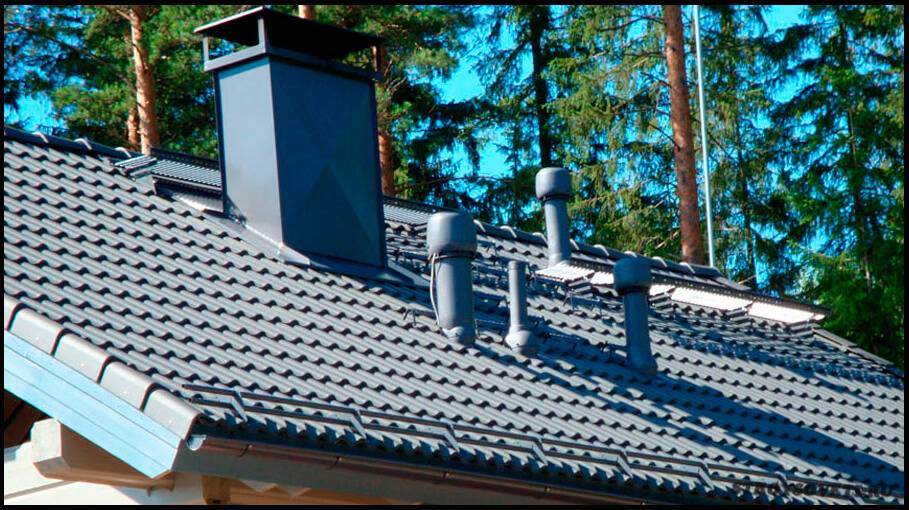

В верхней части узел прохода вентиляционной системы через кровлю оборудуется дефлектором, который защищает от проникновения воды. Исключение из правил – фановые трубы канализации, которые не требуют наличия защитного устройства.

Фото 11. Вентиляционная проходка (справа) и канализационная фановая труба (слева) на кровле

Установка вентиляционного узла на жестком кровельном покрытии

Технология установки эластичных и пластиковых проходных элементов на жесткие кровельные покрытия практически не отличается, за исключением процесса крепления. Более подробно отличительные моменты будут рассмотрены после подготовки отверстия под воздуховод.

Общая последовательность действий:

Разметочные работы – размеры отверстий под трубы вентиляции должны быть больше на 20-30 мм. Разметку удобнее выполнять по шаблону, который можно сделать даже из картона. Его нужно приложить на поверхность покрытия и обрисовать контур с соответствующим припуском

Вырезание отверстия – здесь важно учитывать рекомендации производителя кровельного покрытия по резке. Так, металлочерепицу и профнастил не допускается резать болгаркой – только ручными или специальными электрическими ножницами по металлу

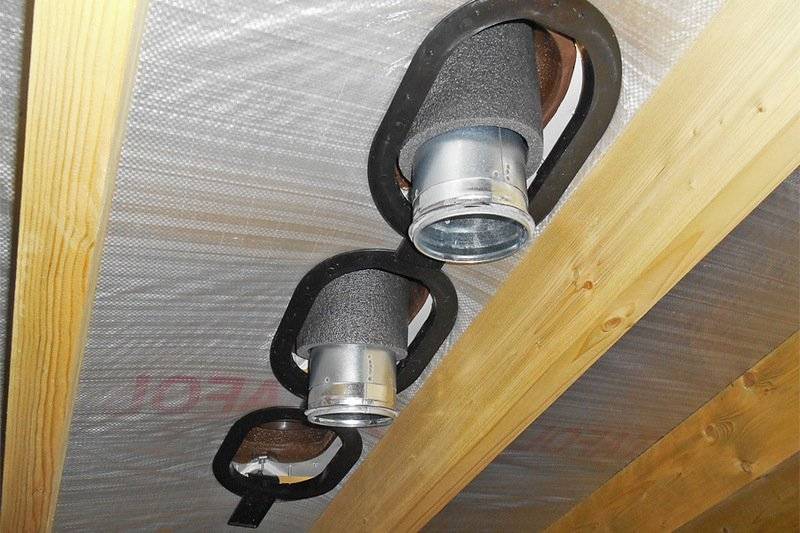

Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции. Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.

Эластичные проходы через кровлю для вентиляции устанавливаются путем натягивания уплотнителя на трубу – для облегчения работ можно использовать мыльный раствор. Затем края прижимаются специальным фланцем, который впоследствии обминается по форме покрытия для плотного прилегания. На следующем этапе проходной элемент уплотняется – для этого под фланец наносится герметик. После этого производится крепление проходки специальными саморезами.

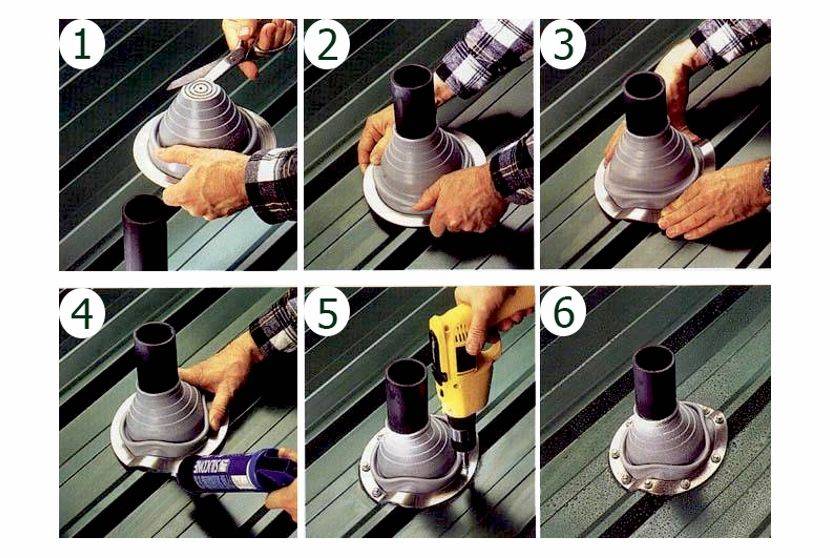

Рисунок 12. Последовательность монтажа эластичного узла прохода

Монтаж пластикового проходного элемента тоже несложный и практически не отличается от установки эластичного УП. Единственное – он подбирается по профилю кровельного материала (т.е. в его конструкции нет фланца, который нужно подгибать для уплотнения). В нижней части есть прорезиненный фланец, перед установкой на него наносится герметик и выполняется крепление саморезами.

Более подробно процесс установки пластикового узла прохода рассмотрен в следующем видео:

Монтируем узел вентиляции на мягкую кровлю

Монтаж проходного элемента трубы вентиляции на крышу из битумной черепицы производится по подобной технологии. Однако чаще применяются специализированные пластиковые проходки с ровными краями.

Фото 13. Пластиковый узел прохода вентиляции через крышу из гибкой черепицы

Последовательность установки:

  • Выполняется разметка и вырезание отверстия в сплошном настиле с помощью лобзика.
  • Место установки УП тщательно промазывается мастикой.
  • Устанавливается проходной элемент и прикручивается саморезами.

После крепления вентиляционной проходки продолжается монтаж битумной черепицы. Закрепленные на сплошном настиле края узла прохода перед укладкой гонтов тоже тщательно промазываются мастикой для обеспечения герметичного соединения и отсутствия протечек.

Детально процесс рассмотрен в следующем видео (монтаж проходного элемента начинается примерно с 10 минуты):

Установка узла прохода

Узлы прохода обычно монтируются после того, как выполнены работы по устройству воздуховодов внутри здания. При этом используется, помимо самой устанавливаемой проходки, следующий инструмент и материалы:

  • уплотнители (силиконовые или резиновые), обычно приобретаются вместе с узлом прохода;
  • обычный силиконовый герметик, который предназначен для наружных работ;
  • самоклеящаяся лента для герметизации стыков;
  • шуруповерт;
  • кровельный оцинкованные саморезы.

Работы по монтажу узла прохода системы вентиляции через кровлю выполняются в такой последовательности:

  1. Выбор месторасположения проходки через крышу. Строительными нормами рекомендуется устанавливать выходы вентиляционных труб как можно ближе к коньку кровли. При этом отверстие следует располагать таким образом, чтобы оно приходилось между конструкциями стропильной системы.
  2. Разметка места прохода. Она выполняется из расчета, чтобы диаметр отверстия был на 2-2,5 см больше диаметра устанавливаемой конструкции. Для большей точности разметки можно сделать картонную выкройку или нанести очертания конструкции маркером.
  3. Вырезка отверстия в покрытии крыши и остальных слоях, образующих кровельный пирог: утеплителе, пароизоляции и попадающих под отверстие элементах обрешетки. Сначала при помощи обычной дрели следует выполнить некоторое количество маленьких отверстий по предварительной разметке в виде окружности, после чего закончить вырезание материала ножовкой или предназначенными для резки металлических материалов ножницами.
  4. Узел прохода системы вентиляции через крышу надевается на трубу воздуховода и устанавливается сверху на кровельное покрытие. При этом следует совместить слои гидро- и пароизоляции с соответствующими местами конструкции узла прохода. После этого места соединений обрабатываются герметиком или клейкой лентой. Для большей надежности допускается использование обоих материалов.
  5. Затем монтируется специальный резиновый или силиконовый уплотнитель, который поставляется в комплект с проходкой. Если кровля мягкая, он приклеивается герметиком, в случае жесткого покрытия – устанавливается на саморезы.
  6. Завершающим этапом работы является установка специального защитного зонтика или грибка на вершину (оголовок) трубы воздуховода. Он необходим для защиты вентиляционной системы от попадания внутрь мусора, дождя или снега, а также заселения различных птиц.

Выполнение работ по установке узлов прохода через кровлю не требует особых профессиональных знаний и навыков, поэтому достаточно часто выполняется без привлечения высококвалифицированных строителей. Вместе с тем при монтаже кровельных проходок следует тщательно выполняться все рекомендации по производству работ, так как некачественная установка зачастую приводит к протечкам. Это, в свою очереди, вызывает намокание утеплителя и необходимость проведения дорогостоящих ремонтных кровельных работ.

Пример выполнения вентиляционного выхода через крышу с установкой кровельной проходки приведен на следующем видео:

Узел прохода вентиляции через кровлю

Вентиляционные системы зданий нуждаются в точке вывода отработанного воздуха или ввода свежей приточной струи. Места прохода воздуховодов сквозь перекрытие или кровлю здания должны быть оформлены соответствующим образом и обеспечивать:

Герметичность соединения, отсутствие протечек дождевой или талой воды.

Отсутствие конденсата на металлических частях устройства.

Свободный проход необходимого количества воздуха.

Для комплексного решения этих вопросов применяются унифицированные узлы прохода (УП), конструкция которых оптимальным образом соответствует выдвигаемым требованиям.

Узел прохода – это сварная металлоконструкция, представляющая собой патрубок круглого сечения, оснащенный с двух торцов фланцами для присоединения к воздуховодам, имеющая основной (опорный) фланец, служащий основным крепежным узлом конструкции, опционально оборудованный клапаном и специальным кольцом для отвода конденсата. В зависимости от условий эксплуатации применяется тот или иной вид УП, максимально отвечающий требованиям конструкции системы.

Разновидности

Узлы прохода имеют разные модификации. Устройства основного назначения:

Наличие клапанаСпособ управления клапаномНаличие кольца для сбора конденсата
УП 1нетнет
УП 2естьручнойесть
УП 3естьмеханическийесть
УП 4естьручной утепленныйесть
УП 5естьмеханический утепленныйесть

Основное различие между всеми типами заключается в наличии клапана и способе управления им – вручную или автоматически. Кроме того, имеются утепленные клапаны.

Они исключают возможность обледенения, при котором в нужный момент клапан не сработает.

Выбор того или иного типа УП осуществляется на стадии проектирования, при этом учитываются климатические, температурные условия местности, назначение здания, особенности вентиляционной системы и т.д.

Примечание! Кольцо для сбора конденсата может присутствовать или отсутствовать на любом типе УП в зависимости от конкретной модели. Электродвигатель для привода клапана в комплект поставки не входит и приобретается отдельно.

Применение

Узлы прохода используются в системах естественной или принудительной вентиляции зданий общего назначения. На них устанавливаются стальные воздуховоды круглого сечения.

Основное место использования УП – крыша здания, но, при большой этажности и высоте воздуховодов часто используют УП как межэтажные опорные узлы, служащие для поддержки вертикального участка воздуховода и снятия нагрузки с вентиляционных патрубков.

В зависимости от условий региона и от назначения здания выбирается определенный тип УП, имеющий максимально подходящие для данного участка параметры – клапан с ручным или механическим управлением, кольцо для сбора конденсата, утепление и т.д. Выбор определенной модели УП производится во время проектирования, но при изменениях состава вентиляционной системы или иной необходимости замена УП на более подходящий особых проблем не вызывает.

Особенности монтажа

Узлы прохода монтируются на специальные железобетонные стаканы с вмонтированными анкерами, которые проходят через крепежные отверстия в опорном фланце узла прохода и фиксируются гайками.

Под верхним фланцем устанавливается специальный хомут, к которому прикрепляются концы расчалок, дополнительно усиливающих устойчивость конструкции, препятствующих расшатыванию и появлению протечек.

Железобетонный стакан служит для компенсации угла наклона кровли – его площадка под установку УП всегда горизонтальна.

Для утепления используется минеральная вата, поверх которой укладывается слой стекловаты. Особым пунктом становится гидроизоляция узла, исключающая проникновение влаги в утеплитель, попадание на электродвигатель и на металлические детали, поскольку они в значительной степени подвержены коррозии.

Использование узлов прохода вентиляции обусловлено эксплуатационными требованиями вентиляционной системы, а также необходимостью надежного герметичного прохода сквозь перекрытия или кровлю зданий. Разработка унифицированных узлов, готовых к использованию и имеющих стандартные размеры, позволяет решать проблему более качественно, быстро и надежно.

Выбор того или иного узла производится во время проектирования здания, первичный монтаж производится при постройке, но изменение условий вентиляции, перевод помещений на другой тип деятельности или оборудования могут потребовать замены узла прохода, что осуществляется достаточно просто. В конструктивном отношении УП вполне надежное изделие, выход из строя которого может случиться лишь в исключительных ситуациях или при неправильной эксплуатации.

Проход через потолок кирпичного дымохода

Кирпич – сам по себе неплохой теплоизолятор, тем не менее, требуется и для кирпичной печи соблюдение правил прохода через горючие материалы: от края дымоходного канал до этого материала должно быть расстояние не менее 25см. Чтобы обеспечить такое его на трубе печники делают специальную проходку (смотрите рисунок) увеличивая толщину стенки кирпичного дымохода в месте прохода через потолок.

Проход кровли кирпичным дымоходом

Если по каким-то причинам сделать такую проходку невозможно, можно вырезать в потолке отверстие, которое будет больше размера дымовой трубы по каждой из сторон сантиметров на 10. А дальше повторить проходку круглой печи через потолок:

  • заделать края жаростойким теплоизоляционным материалом;
  • закрыть его полосами металла (минерит тоже подойдет, если у кого-то есть);
  • со стороны комнаты зашить металлическим листом;
  • образовавшиеся пустоты со стороны чердака/второго этажа заполнить жаростойким теплоизоляционным материалом;
  • закрыть при необходимости потолочную разделку со стороны чердака/второго этажа листом металла.

При таком варианте кирпичная труба достаточно надежно заизолирована (только используйте именно жаростойкие теплоизолирующие материалы с температурой использования 800-1000 о С).

Можно вывести через потолок кирпичную трубу без специальной проходки

Монтаж узла прохода вентиляции через кровлю

Провести трубу на крышу — эта задача, которая для большинства домовладельцев может показаться не очень сложной. Однако узел прохода вентиляции через кровлю надо обустраивать очень тщательно с выполнением всех технических норм и правил. Лишь при этих условиях целостность пирога кровли сохранится, а вентиляционная система будет работать эффективно.

Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.

С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:

  • воздушного обмена в мансардном или чердачном помещении дома;
  • монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
  • подачи чистого воздуха, обогащенного кислородом.

В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).

Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.

Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.

Проходной вентиляционный узел представляет собой пластиковый, металлический или комбинированный трубопровод. Он размещается в отверстии в крыше и закрепляется в металлическом стакане. После монтажа, отверстие необходимо загерметизировать и утеплить. Снизу к проходке подключается воздуховод вентиляционной системы, а сверху ставится защитный колпак.

Для организации прохода трубы можно воспользоваться и уже готовым изделием, которое предназначено для вентиляции на крыше. Это труба, которая состоит из внешнего полипропиленового слоя и металлической оцинкованной трубы внутри. Снизу изделия, куда устанавливается воздуховод, находится теплоизоляция, а сверху конструкции — защитный капельник.

Проектирование и монтаж узла будет зависеть от ряда факторов:

  • угол ската крыши;
  • вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
  • тип крыши.

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

  • не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
  • конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
  • для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
  • в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

Узел прохода воздуховодов чрез кровлю из профлистасэндвича

А вы точно искали? Ради интереса набрал “кровельные проходки – картинки”, там есть как минимум это:

Thượng Tá Quân Đội Nhân Dân Việt Nam

Как я понял в вопросе 2 вопроса: 1. Как закрепить трубу на уровне сэндвич-панели 2. Как выполнить герметизацию в месте проходки.

1. Трубу можно раскрепить хомутом на верхний лист панели, основное крепление под кровлей. 2. Сверху надеть резиновую проходку. Основание проходки прикручиваем саморезами. Достаточно надежны. Использовал много раз, вопросов не задавали.

Узел, предложенный металлпрофилем мне не нравится. Использование битумных мастик на кровле на металле вызывает множество вопросов. Он отходит от металла. Летом течет, зимой твердеет. Сталкивался с этим – постоянно узел течет.

То есть получается снизу нужно городить какие-то доп конструкции.

Учитывая, что основание для резинки не плоское и резинке приходится повторять все изгибы кровли – тоже сомнительно, что в этих местах обеспечивается надежная гидроизоляция. Изогнутая резинка будет стремиться выпрямиться, а нагретая солнцем мастика по периметру может “поддаться” и отпустить резинку вверх. как-то ненадежно все это выглядит. У Металлпрофиля есть и такие решения, но используют их на антенных выходах (см. вложение).

Ну а я пока смотрю в сторону варианта проходки как во вложении в файле pdf. Стакан из квадратной трубы, внутри которой круглая труба. Между собой они соединяются внизу листом – “дном” стакана, вверху четырьмя короткими уголками. Воздуховоды присоединяются к внутренней трубе через фланцы.

Может и сомнительно. Но используется многократно и нареканий особых нет. В частном домостроении так вообще повсеместно. Но раз сомнительно, значит сомнительно.

По разрезу 1-1 какое расстояние от конька? Можно от конька лист сверху гофр положить до трубы. Тогда можно оставить мастику. Какой-то узел трудоемкий. Зачем такие сложности. Труба какого размера? Что за труба? Вряд ли окажется так, что рядом будут стоять два прогона как они нарисованы.

Для проекта можно оставить и такой узел. Но никто в реальности его делать не будет. Т.к. сложный и не технологичный. Объясню почему: 1. Нужно расставить прогоны рядом с трубой. Для этого нужно выдать конструкторам задание. 2. Сначала соберут кровлю из панелей, отверстия будут потом вырезать. При указанном узле нужно сначала установить стальную многослойную проходку, а потом на неё насадить панель. 3. Нельзя сделать нормальные нащельники квадратного сечения в плане. На вершинах нащельников не будет. 4. По металлу будет промерзание, как внутри не утепляй. 5. На “стальную многослойную проходку” нужно разработать КМ, потом КМД.. 6. Между трубой и панелью будет зазор. Не такой красивый и прямой как нарисовано.

Узел прохода воздуховодов чрез кровлю из профлиста Узел прохода воздуховодов чрез кровлю из профлиста/сэндвича Конструкции зданий и сооружений

Варианты устройства проходок для кровли

Сегодня производители изготавливают узлы прохода самых разных видов:

  • оснащенные клапаном;
  • без клапанов;
  • оснащенные утеплителем;
  • без утеплителя;
  • оснащенные технологией, управляющей открытием и закрытием клапанов.

Узлы, которые имеют в своей конструкции ручное управление, принято применять там, где регулярно использовать многочисленные режимы вентиляции нет необходимости.

В состав узла с ручным управлением входят:

  • портяное полотно;
  • противовес;
  • тросик;
  • сектор управления.

Осуществлять управление клапаном помогает особый механизм, который регулирует положение клапана посредством двух основных команд – «открыто» и «закрыто». Изготовителями для создания проходок для кровли применяется черный лист из металла, толщина которого не превышает 2 миллиметра, а также лист из нержавеющей стали, имеющий толщину от 0,5 до 0,8 миллиметра.

Производство проходного узла может также осуществляться на основе оцинкованной стали наряду с утеплителем, который чаще всего представлен слоем минеральной ваты толщиной в 50 миллиметров. Такой вариант предполагает устройство в системе зонтов или дефлекторов, обработанных цинком. При установке на узел вентилятора его внутреннее устройство может быть представлено перфорированной сталью и оснащено проводящими электричество трубками из пластика. При таком способе монтажа узел прохода будет выполнять еще и звукоизоляционную функцию. Достаточно подробно описан проход трубы через крышу из профнастила, именно так можно делать в большинстве случаев.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
