Из чего состоит и как работает радиатор отопления

Запорные вентили отопления

Этот класс предназначен для регулировки прохождения объема теплоносителя на определенном участке системы или всей магистрали в целом. Запорный игольчатый вентиль для отопления монтируется на тех участках трубопровода, где необходима плавная регулировка объема жидкости – в коллекторах теплого пола, в радиаторах. Шаровые модели предназначены для оперативного перекрытия жидкости.

Шаровой вентиль

Этот тип вентилей появился относительно недавно – 20-30 лет назад. До этого в конструкции использовался игольчатый шток, который не обеспечивал оперативное перекрытие воды.

Конструкция шарового вентиля проста – в качестве запорного элемента используется шар со сквозным отверстием. При его повороте смещается ось отверстия, в результате чего частично или полностью перекрывается поток теплоносителя. Чем отличается игольчатый вентиль для отопления от шарового? В последнем диаметр отверстия всегда меньше сечения трубы. Поэтому на этом участке магистрали происходит увеличение гидравлического сопротивления.

• Обвязка радиаторов — в конструкции байпасов;
• В ключевых узлах отопления, где вероятность поломки высока;
• Перед каждым радиатором.

Нужно помнить, что принцип работы шарового крана не подходит для регулировочного вентиля на радиатор отопления. С его помощью невозможно регулировать объем потока теплоносителя с должной точностью.

В подавляющем большинстве случаев для поворота шара в вентиле предусмотрена ручка. Она смещается на 90° и при этом не должна задевать стены или трубы.

Игольчатый вентиль

Игольчатый вентиль отопления

Каждый терморегулирующий вентиль отопления имеет игольчатый шток, необходимый для перекрытия воды в трубах. Он располагается перпендикулярно относительно плоскости трубы, а на его торце находится седло, блокирующее поступление теплоносителя.

Он может быть установлен не только в качестве вентиля для батареи отопления, но и на тех участках системы, где требуется плавная регулировка объема воды. Запорный игольчатый шток вращается на внутренней резьбе в корпусе вентиля, уменьшая (увеличивая) проходную способность канала крана. Благодаря простому принципу работы игольчатый вентиль в батарее отопления может работать в нескольких режимах:

• Ручное регулирование;
• Установка сервомеханизмов, соединенных с датчиком температуры, позволит автоматически изменять объем поступления теплоносителя в радиатор или определенный участок отопления;
• Дополнительный блок внутри вентиля для радиатора отопления изменяет положение штока в зависимости от температуры воды и установленных пользователем значений.

Кроме этого, игольчатые вентили для отопления различаются по типу крепления – фланцевые или на резьбовом соединении. Также при выборе следует учитывать форму канала, которая может быть прямоточная или угловая. В автономных отопительных системах частного дома чаще всего применяют прямоточные модели, так как значение давления в трубах не превышает 5 бар. Угловые вентили монтируют в магистралях, где возможны резкие перепады давления и требуется полная герметизация прохода в случае резкого скачка напора жидкости или газа.

Одной из характеристик игольчатого вентиля для отопительных систем является шаг внутренней резьбы. От этого параметра зависит уровень регулировки потока теплоносителя.

Особенности составления графика

Выбирая оптимальную температуру, обычно руководствуются следующими факторами:

Надо отметить, что температура воды в батареях центрального отопления должна быть такой, которая позволит хорошо прогреть здание. Для разных помещений разработаны разные нормативные значения. Например, для жилой квартиры температура воздуха не должна быть менее +18 градусов. В детских садах, больницах этот показатель выше: +21 градус.

Поскольку температура в помещении зависит от сезона и климатических особенностей, то норматив температуры батарей отопления может быть разным. Нагрев воды в системе теплоснабжения сооружения может варьироваться от +30 до +90 градусов. Когда температура воды в системе отопления выше +90 градусов, тогда начинается разложение лакокрасочного покрытия, пыли. Поэтому выше данной отметки нагревать теплоноситель запрещено санитарными нормами.

Оптимальная температура в батареях отопления нормы которой устанавливаются согласно температурному графику отопления, позволяет создавать комфортные условия проживания. Более подробно о биметаллических радиаторах отопления можно узнать .

Температурный график устанавливается для каждой отопительной системы.

Благодаря ему температура в жилище поддерживается на оптимальном уровне. Графики могут быть разными. Для их разработки учитываются многие факторы. Любой график перед применением на практике нуждается в утверждении в уполномоченном учреждении города.

В этой статье я хочу рассказать каким образом и на основании чего производится регулирование температуры теплоносителя. Не думаю, что данная статья будет полезна или интересна работникам теплоэнергетики, так как ничего нового они из нее не почерпнут. А вот обычным гражданам она, надеюсь, окажется полезной.

Температурный график разрабатывается для каждого города, в зависимости от местных условий. В нем четко определено какая должна быть температура сетевой воды в тепловой сети при конкретной температуре наружного воздуха. Например, при -35° температура теплоносителя должна быть 130/70. Первая цифра определяет температуру в подающем трубопроводе, вторая — в обратном. Задает эту температуру диспетчер тепловых сетей для всех теплоисточников (ТЭЦ, котельные).

Правила допускают отклонения от заданных параметров:

Каждая система отопления имеет определенные характеристики. К ним относят мощность, теплоотдачу и температурный режим работы. Они определяют эффективность работы, напрямую влияя на комфорт проживания в доме. Как правильно выбрать температурный график и режим отопления, его расчет?

От трубок к сотам

Количество этих трубок со временем увеличивалось и в итоге получился сотовый радиатор, который был широко распространён вплоть до середины 1930-х годов. Впрочем, были у такой конструкции и недостатки. Сотовые радиаторы довольно трудоёмки в производстве, обладают большими габаритами и массой. Непрерывный рост мощности двигателей и сокращение подкапотного пространства заставляли инженеров придумывать более сложные и компактные конструкции. К примеру, на радиаторах появляются латунные донья, в которые запаивают медные трубки, окружённые стальными пластинами.

Вследствие использования стальных пластин трубчато-пластинчатые радиаторы отличались весьма большим весом, слабым теплообменом, низкой вибрационной стойкостью и повышенной склонностью к коррозии. Как результат, вместо стальных пластин такие радиаторы получили медную ленту, что значительно повысило их теплоотдачу. К тому же, трубчато-пластинчатые медно-стальные радиаторы обладали меньшей массой, чем стальные.

Принцип работы и устройство радиатора отопления

В основе работы отопительных радиаторов нет никакой сложности. Нагретая до нужной температуры вода движется в помещение по системе труб, а затем попадает в нагревательные приборы, от которых, в свою очередь, происходит нагрев воздуха в жилище.

В том случае, если способ передачи тепла является конвекционным, то есть ускоренным, то аппарат обогрева будет именоваться конвектором. А если в основе передачи тепла лежит принцип излучения, что означает нагрев пространства за счет нагретой до определенной температуры поверхности, то такой механизм будет называться радиатором.

Нередки случаи, когда производители изготавливают отопительные батареи комбинированного типа, которые представляют собой конвекторы-радиаторы панельного образца. Несмотря на показатели температуры в нагревательных приборах, эти агрегаты будут производить около 60% тепла посредством излучения энергии, а оставшиеся 40% будут производиться способом конвекции. Это позволяет максимально снизить конвекцию нагретого воздуха и делает возможным качественный обогрев находящихся в помещении объектов. Подобное устройство в некоторой степени напоминает конструкцию теплого пола.

Что это такое

Под электрической батареей понимаются две разные конструкции.

Жидкостная электробатарея

Из многословных описаний на сайтах производителей можно все же извлечь крупицы полезной информации и в общих чертах понять, как работает это устройство.

• В основе схемы — обычный ТЭН, трубчатый нагреватель. Поскольку решение позиционируется как энергосберегающее, он обычно обладает малой мощностью — до киловатта. Доминируют модели с пиковым потреблением и вовсе в 300 — 500 ватт.
• В роли теплоносителя выступает вода или масло. Существуют и герметичные конструкции с несменяемым теплоносителем, и открытые, в которые можно залить любую жидкость через пробку.
• Алюминиевый корпус благодаря оребрению обеспечивает солидную площадь теплообмена, а благодаря теплопроводности этого металла — одинаковую температуру по всей этой площади.
• Электробатарея отопления работает на полную мощность лишь до достижения целевой температуры. Когда она достигнута — нагрев отключается, как только температура падает — ТЭН снова включается.
• Микропроцессорное управление миниатюрного электрического котла обеспечивает наиболее рациональный режим работы, за счет чего и достигается огромная экономия.

В схеме присутствует цифровой термостат.

Простота подключения позволит легко смонтировать систему отопления своими руками.

Уважаемому читателю: подождите смеяться. Мы пока всего лишь цитируем рекламные заверения производителей.

Безжидкостная электробатарея

Изготовители чудо-устройств второго типа объясняют, что вероятность протечки воды или масла всегда остается с вами до тех пор, пока вы используете жидкостный обогревательный прибор. Истина же — в безжидкостном, где низкотемпературный нагревательный элемент в алюминиевом корпусе обогреет вас еще экономичнее и безопаснее.

При этом микропроцессорное управление продолжает экономить, экономить и еще раз экономить.

Автор позволит себе процитировать еще несколько фрагментов технических описаний.

• Корпуса батарей производятся из авиационного алюминия, позволяющего использовать давление до 80 кгс/см2 и сохранять оксидную пленку, защищающую алюминий от коррозии (см. статью Алюминиевые батареи отопления – надежный компонент системы теплоснабжения )
• Батареи собираются на резьбах, в отличие от недоброкачественных паяных и литых конструкций.
• Старшие модели являются биметаллические радиаторы отопления — очевидно, со стальными сердечниками секций.

Цена младших моделей — около 6000 рублей. Старших — 10000.

При желании можно собрать комплект из купленного отдельного радиатора и нагревательного элемента.

Мы постараемся придерживаться максимальной объективности до последнего и не станем комментировать ни один из четырех пунктов. Автор скажет вежливо: ни один из пунктов этого раздела статьи не ассоциируется у него ни с чем, хоть отдаленно напоминающим здравый смысл.

Правила подключения радиаторов отопления

Вне зависимости от выбранного типа радиаторов и подходящей для них схемы подключения, важно правильно все рассчитать и смонтировать. В каждом конкретном случае оптимальной будет своя система

Для дорогостоящих домов большой площади целесообразно обратиться к специалистам, которые могут предложить оптимальный проект. Это не тот вопрос, на котором нужно экономить

В каждом конкретном случае оптимальной будет своя система. Для дорогостоящих домов большой площади целесообразно обратиться к специалистам, которые могут предложить оптимальный проект. Это не тот вопрос, на котором нужно экономить.

В целях правильной установки и подключения отопительных приборов в со сложной проектной схемой лучше воспользоваться услугами профессионалов

Для небольших жилых домой можно самостоятельно выбрать подходящую схему и вмонтировать отопительные приборы. Обязательно нужно учитывать особенности своего жилища, правила установки батарей и целесообразность использования той или иной схемы.

При монтаже радиаторов не нужно забывать, что тип материала у самой батареи и труб должен быть одинаковым. Пластиковые трубы, подключенные к чугунным отопительным приборам принесут много проблем, испортив систему отопления.

Занимаясь самостоятельным монтажом батарей отопления, не следует забывать от установке шаровых кранов для стравливания воздуха и регулятора на входе

Доработка новой детали – что делать, если она не функционирует?

Когда выясняется, что крышка упорно не хочет сбрасывать избыточное давление и/или не способна восстановить потери воздуха в СОД, ее можно доработать. Больше всего, почему-то, нареканий со стороны владельцев ВАЗ, модели 2109 в том числе, покупающих новые пробки. Понятное дело, что причина неправильной работы клапанов крышки кроется в слишком большой жесткости их пружин.

Новые пробки

Чтобы выполнить доработку крышки, например, для ВАЗ 2109, ее сначала надо разобрать. Делать это надо аккуратно, используя плоскогубцы и тонкую отвертку с плоским жалом. Надо постараться запомнить, где что стояло, чтобы пружинки не улетели бог знает куда. После того, как крышку для бачка ВАЗ 2109 удалось разобрать, наступает время кусачек. Ими надо укоротить пружинки: большую, для предохранительного клапана, как правило, на 1 виток, а маленькую – на 2.

Укорачивание пружинки пробки

Для второй длина удаляемого отрезка не критична – лишь бы она вообще подпирала вакуумный клапан при его закрытии и не оказывала сопротивление давлению наружного воздуха в 0,03–0,1 кгс/см2. С большой пружинкой сложнее – как бы не переборщить. Надо смотреть по ее жесткости и тому давлению, при котором предохранительный клапан открылся при проверке крышки бачка ВАЗ 2109. После укорачивания пружинок крышку собираем в обратной последовательности. Перед эксплуатацией желательно еще раз проверить, как она работает.

Путь гигакалории

Мегаполисы сверкают высотными домами. Над столицей висит туча реновации. Глубинка молится на пятиэтажки. Пока не снесли, в доме работает система подачи калорий.

Отопление многоквартирного дома экономкласса производится через централизованную систему подачи тепла. Трубы входят в подвальное помещение строения. Подача носителя тепла регулируется вводными задвижками, после которых вода попадает в грязевики, а оттуда раздается по стоякам, а с них подаётся в батареи и радиаторы, обогревающие жильё.

Количество задвижек коррелирует с количеством стояков. При выполнении ремонтных работ в отдельно взятой квартире существует возможность отключения одной вертикали, а не всего дома.

Отработавшая жидкость частично уходит по обратной трубе, а частично подаётся в сеть горячего водоснабжения.

Классификация по материалу изготовления

При изготовлении секционных радиаторов чаще всего используются три материала — чугун, алюминий и биметалл.

Старые добрые чугунки

Чугунные батареи состоят из отдельных секций, которые соединяются между собой при помощи специальных прокладок, обеспечивающих герметичность. Внутренние ребра располагаются вертикально. Внутри них движется теплоноситель, температура которого не должна превышать +150 градусов. Рабочее давление — 12 бар. Мощность одной секции — 150 Вт. В продаже сегодня представлены три разновидности чугунных батарей — одноканальные, двухканальные и трехканальные.

Алюминиевый радиатор изготавливается несколько иначе. В процессе производства применяется литой и экструдированный метод. В первом случае батарея под высоким давлением выливается полностью, так что конструкция получается абсолютно герметичной. Во втором случае выливаются отдельные секции, которые потом соединяются между собой при помощи ниппелей, прокладок и клея. Наивысшей прочностью на разрыв обладают изделия, изготовленные методом литья.

Рабочее давление алюминиевого радиатора — 6–10 атмосфер, а максимально допустимая температура теплоносителя +130 градусов.

Цельными и секционными могут быть и биметаллические радиаторы. Их изготавливают из стали и алюминия, алюминия и меди. По устройству такие модели несколько отличаются от алюминиевого радиатора. Сердечник выполняется из стали или меди, а вот ребра — из алюминия. Такое конструктивное решение помогло избавиться от недостатков, которыми обладают чугунные и алюминиевые модели.

Теплоноситель соприкасается только со сталью, поэтому технические показатели изделия таковы:

• Максимально допустимая температура теплоносителя +110 градусов.
• Рабочее давление 40 бар.

Стальной сердечник имеет непростую конструкцию. Две горизонтальные трубки соединены между собой вертикальной колонкой, имеющей с двух сторон резьбу. При помощи резьбы вертикальная колонка надежно крепится к горизонтальным сердечникам снизу и сверху. На нее надевается алюминиевая секция. Преимуществ у такого устройства много. Самые главные — это простой монтаж, устойчивость к ржавчине и возможность самостоятельно регулировать мощность.

Батареи из стали изготавливают методом штамповки, гибки и сварки. Сталь — прочный металл, но он боится окисления. Поэтому использовать стальные батареи стоит только там, где можно обеспечить постоянное присутствие воды внутри замкнутой системы.

Схемы установки алюминиевого радиатора

Надо отметить, что подключение алюминиевых радиаторов отопления может проводиться по разным схемам. Батареи из алюминия подходят для однотрубной и двухтрубной разводки. В последнем варианте подающая и отводящая трубы подключаются параллельно, они соединяются через конечный прибор отопительной системы.

Выделяют такие способы подключения алюминиевых радиаторов отопления: боковой, диагональный и нижний. Каждая из схем отличается не только технологией монтажа батареи, но и качеством теплоотдачи.

Диагональное подключение

Наиболее распространенным и эффективным способом является диагональное подключение. В данном случае потери тепла не превышают 2%. Идеальный вариант для оборудования с большим количеством секций. Отводящий трубопровод подсоединяется к нижнему. Подающая труба соединяется с верхним патрубком. Используют такой метод для двухтрубных систем теплоснабжения.

Боковое подключение

При боковом подключении подающая труба подсоединяется сверху, а отводящая – снизу. Монтаж проводится к патрубкам, которые расположены на одной стороне. При нижнем варианте подключение осуществляют к патрубкам, которые расположены в нижней части батареи. Правда, тепловая отдача в этом случае на 15% ниже номинальной мощности устройства.

Перед тем, как подключить алюминиевый радиатор отопления, устройство надо правильно собрать. Технология монтажа и особенности сборки производитель подробно описывает в инструкции, которая прилагается к оборудованию.

Схема циркуляции охлаждающей жидкости. Схема системы охлаждения двигателя

В любом автомобиле используется двигатель внутреннего сгорания. Широкое распространение получили жидкостные системы охлаждения – только на старых «Запорожцах» и новых «Тата» используется обдув воздухом. Нужно отметить, что схема циркуляции охлаждающей жидкости на всех машинах практически похожа – присутствуют в конструкции одинаковые элементы, выполняют они идентичные функции.

Малый круг охлаждения

В схеме системы охлаждения двигателя внутреннего сгорания присутствует два контура – малый и большой. Чем-то она схожа с анатомией человека – движением крови в организме. Жидкость двигается по малому кругу тогда, когда необходимо произвести быстрый прогрев до рабочей температуры. Проблема в том, что мотор может нормально функционировать в узком диапазоне температур – около 90 градусов.

Нельзя ее повышать или понижать, так как это приведет к нарушениям – изменится угол опережения зажигания, топливная смесь будет сгорать несвоевременно. В контур включен радиатор отопителя салона – ведь нужно, чтобы внутри машины было тепло как можно раньше. Подача горячего антифриза перекрывается с помощью крана. Место его установки зависит от конкретного автомобиля – на перегородке между салоном и моторным отсеком, в области бардачка и т.д.

Большой контур охлаждения

В схему системы охлаждения двигателя при этом включается еще и основной радиатор. Он устанавливается в передней части автомобиля и предназначен для экстренного снижения температуры жидкости в двигателе. Если на автомобиле имеется кондиционер, то радиатор его устанавливается рядом. На автомобилях «Волга» и «Газель» применяется масляный радиатор, который также ставится в передней части автомобиля. На радиаторе обычно ставится вентилятор, который приводится в движение электромотором, ремнем или муфтой.

Жидкостный насос в системе

Это устройство входит в схему циркуляции охлаждающей жидкости «Газели» и любого другого автомобиля. Привод может осуществляться следующим образом:

1. От ремня газораспределительного механизма.
2. От ремня генератора.
3. От отдельного ремня.

Конструкция состоит из таких элементов:

1. Металлическая или пластиковая крыльчатка. От количества лопастей зависит эффективность работы насоса.
2. Корпус – обычно выполняется из алюминия и его сплавов. Дело в том, что именно этот металл хорошо работает в агрессивных условиях, практически не действует на него коррозия.
3. Шкив для установки ремня привода – зубчатый или клиновидный.
4. Вал – стальной ротор, на одном конце которого находится крыльчатка (внутри), а снаружи шкив для установки приводного шкива.
5. Бронзовая втулка или подшипник – смазка этих элементов осуществляется при помощи специальных присадок, которые имеются в антифризе.
6. Сальник позволяет избежать вытекания жидкости из системы охлаждения.

Термостат и его особенности

Сложно сказать, какой именно элемент обеспечивает наиболее эффективную циркуляцию жидкости в системе охлаждения. С одной стороны, помпа создает давление и антифриз двигается по патрубкам с ее помощью.

Но с другой стороны, если бы не было термостата, движение происходило бы исключительно по малому кругу. Конструкция содержит такие элементы:

1. Корпус из алюминия.
2. Выходы для соединения с патрубками.
3. Пластина биметаллического типа.
4. Механический клапан с возвратной пружиной.

Принцип работы заключается в том, что при температуре ниже 85 градусов двигается жидкость только по малому контуру. При этом клапан внутри термостата находится в таком положении, при котором не попадает антифриз в большой контур.

Как только достигнет температура 85 градусов, начнет деформироваться биметаллическая пластина. Она воздействует на механический клапан и открывает доступ антифризу к основному радиатору. Как только снизится температура, клапан термостата вернется в исходное положение под действием возвратной пружины.

Расширительный бачок

В системе охлаждения двигателя внутреннего сгорания имеется расширительный бачок. Дело в том, что любая жидкость, в том числе и антифриз, при нагреве увеличивает объем. А при охлаждении объем уменьшается. Следовательно, необходим какой-то буфер, в котором будет храниться небольшое количество жидкости, чтобы в системе всегда ее было вдоволь. Именно с этой задачей и справляется расширительный бачок – туда выплескивается излишек во время нагрева.

Крышка расширительного бачка

Еще один незаменимый компонент системы – это пробка. Существует два типа конструкции – герметичная и негерметичная. В том случае, если на автомобиле применяется последняя, пробка расширительного бачка имеет только дренажное отверстие, через которое уравновешивается давление в системе.

Характеристики и виды радиаторов отопления

Самые распространенный и известный вид радиаторов изготавливают из чугуна. Они были довольно распространены и применялись в каждом доме. Они очень массивны и не подходят для современной системы отопления и не вписываются в современный интерьер.

Чугунные радиаторы имеют и ряд преимуществ, отлично выдерживают перепады давления, не подвергаются коррозии и не взаимодействуют с элементами, выделяемыми системой отопления.

• Радиаторы, изготовленные из стали обладают тонкими стенками за счет этого теплоотдача меньше. Улучшить это качество можно за счет приобретения единого панельного стального радиатора. Из-за увеличения площади, выделение тепла увеличивается.
• Устройство алюминиевых радиаторов отопления отлично гармонирует с современным дизайном. Отличается небольшой и невесомой конструкцией с хорошей теплоотдачей.

Радиаторы более высокой ценовой категории содержат в составе цинк и титан они значительно увеличивает прочность к сторонним повреждениям, увеличивает противостояние коррозии, и сопротивление давлению.

Устройство биметаллических радиаторов отопления – это радиаторы которые изготовлены из двух видов метала (медь и алюминий). Преимущество радиаторов в том, что они лучше противостоят резким перепадам давления не подвержены разрушению под воздействием воды.

Их легко вмонтировать к стандартным трубам. В комбинации со стальными трубами и алюминиевыми пластинами, можно значительно увеличить процесс теплоотдачи.

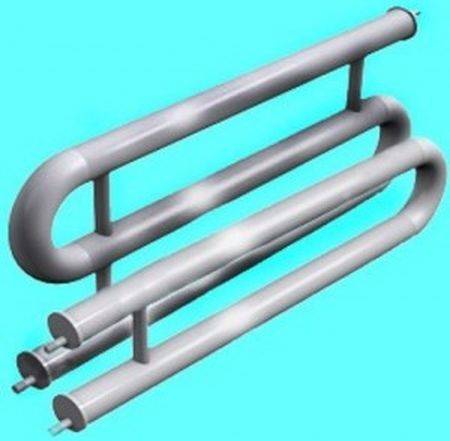

Производим расчёт

Формула, по которой считается теплоотдача следующая:

Q = K*F*dT, где

• К – коэффициент теплопроводности стали;
• Q – коэффициент теплоотдачи, Вт;
• F – площадь участка трубы, для которого производится расчёт, м 2 dT – величина напора температуры (сумма первичной и конечной температур с учётом комнатной температуры), ° C.

Коэффициент теплопроводности K выбирается с учётом площади изделия. Зависит его величина и от количества ниток, проложенных в помещениях. В среднем величина коэффициента лежит в пределах 8-12,5.

dT называется также температурным напором. Чтобы параметр высчитать, нужно сложить температуру, которая была на выходе из котла, с температурой, которая зафиксирована на входе в котёл. Полученное значение умножается на 0,5 (или делится на 2). Из этого значения вычитается комнатная температура.

dT = (0,5*(T 1 + T 2)) — T к

Если стальная труба изолирована, то полученное значение умножается на КПД теплоизоляционного материала. Он отражает процент тепла, который был отдан при прохождении теплоносителя.

Виды термоголовок и принцип их работы

Термоголовки относятся к запорно-регулирующей арматуре.

Существует три вида термостатических головок:

• ручные;
• механические;
• электронные.

Функции во всех одинаковые, но способы реализации отличаются. В зависимости от последнего параметра они обладают разными возможностями.

Что представляют собой ручные термоголовки?

По конструктивному исполнению термостатические головки дублируют стандартный кран. Путем поворота регулятора, можно регулировать объем теплоносителя, транспортируемого по трубопроводной магистрали.

Настроив термостат всего на 1° ниже, за год вы сможете сэкономить 6% от суммы, которую вам приходится платить за электроэнергию за год

Монтируют их вместо шаровых кранов по противоположным сторонам от радиатора. Они надежные и недорогие, но управлять ими придется вручную, а крутить каждый раз вентиль, полагаясь исключительно на свои ощущения, не очень комфортно. В основном такие термоголовки устанавливают на чугунные батареи.

Если переключать шток клапана несколько раз в день, маховик вентиля ослабнет. В результате термоголовка быстро выйдет из строя.

Особенности механических термоголовок

Термоголовки механического типа имеют более сложную конструкцию и установленную температуру они поддерживают в автоматическом режиме.

В основе устройства — сильфон в виде небольшого гибкого цилиндра. Внутри него температурный агент в жидком либо газообразном виде. Как правило, он обладает высоким значением коэффициента теплового расширения.

Как только заданный температурный показатель превышает норму, под влиянием внутренней среды, сильно увеличившейся в объеме, шток начинает двигаться.

В результате сечение проходного канала термоголовки сужается. При этом происходит уменьшение пропускной способности батареи, а, следовательно, и температуры теплоносителя до установленных параметров.

По мере остывания жидкости или газа в сильфоне, цилиндр теряет свой объем. Шток поднимается, увеличивая дозу теплоносителя, проходящего через радиатор. Последний понемногу разогревается, равновесие системы восстанавливается и все начинается сначала.

Положительный результат будет только тогда, когда терморегуляторы имеются во всех комнатах и на каждом радиаторе.

Более популярны устройства с сильфонами, наполненными жидкостью. Хотя у газов реакция и более быстрая, но технология их производства довольно сложная, а разница в точности измерения составляет всего 0,5%.

Механический регулятор в использовании более удобен, чем ручной. Он полностью отвечает за микроклимат в помещении. Существует много моделей такого термоклапана, отличающихся друг от друга способом подачи сигнала

Термостатическую головку монтируют так, чтобы она была ориентирована в сторону помещения. Это повысит точность измерения температуры.

Если для такой установки нет условий, монтируют терморегулятор с выносным датчиком. С термоголовкой его соединяет капиллярная трубка длиной от 2 до 3 м.

Целесообразность применения выносного датчика обусловлена следующими обстоятельствами:

1. Отопительный прибор помещен в нишу.
2. Радиатор имеет размер в глубину 160 мм.
3. Термоголовка скрыта за жалюзи.
4. Большая ширина подоконника над радиатором, при том что дистанция между ним и верхом батареи меньше 100 мм.
5. Устройство балансировки расположено вертикально.

Все манипуляции с радиатором будут выполняться с ориентацией на температуру в комнате.

Чем отличаются электронные термоголовки?

Так как, кроме электроники, в таком терморегуляторе имеются батарейки (2 шт.), по размерам он превосходит предыдущие. Шток здесь движется под влиянием микропроцессора.

У этих приборов большой комплект дополнительных функций. Так, они могут выставлять температуру по часам — ночью в комнате будет прохладней, а к утру температура повысится.

Есть возможность программировать температурные показатели по отдельным дням недели. Не снижая уровень комфорта, можно значительно экономить на обогреве дома.

Хотя заряда батарей достаточно для эксплуатации на протяжении нескольких лет, за ними все же нужно следить. Но главный минус не в этом, а в высокой цене электронных термоголовок.

На фото термоголовка с выносным вариантом датчика. Он ограничивает температуру до установленного значения. Регулировка возможна в пределах от 60 до 90°

Если на радиатор установлен декоративный экран, термоголовка будет бесполезной. В этом случае потребуется регулятор с датчиком, фиксирующим внешнюю температуру.
