Как установить встраиваемую вытяжку в шкаф: размеры для монтажа

Как произвести монтаж своими силами

На первом этапе следует решить, демонтировать ли старый шкаф с целью его замены на специально для вытяжной техники созданный короб или же обойтись наименьшими потерями и попросту несколько видоизменить имеющуюся в наличии настенную мебель. Здесь помогут измерения корпуса купленного устройства. Если его размеры превышают по ширине навесной шкаф, значит, придется оборудовать короб. В случае, когда устанавливается вытяжка встраиваемая в шкаф 50 см, то чаще всего такие габариты подходят для большинства кухонных «стенок».


Например, встраиваемая вытяжка для кухни 50 см предусматривает, что в мебели будет вырезано соответствующее этому значению по ширине отверстие. Верх шкафчика также должен быть видоизменен, при этом нужно сделать вырез под воздуховод, который будет соединять выходное отверстие вытяжного устройства и вентиляционного окна в стене. Но нередко используется не круглый гофрированный воздуховод, а пластиковый прямоугольной формы вентиляционный канал. В этом случае установка встраиваемой вытяжки в шкаф подразумевает прямоугольный вырез в верхней части корпуса мебели.

Первым шагом на этапе крепления всех элементов между собой является монтаж непосредственно вытяжного устройства внутри шкафчика. Обычно установка встраиваемой вытяжки происходит посредством крепления задней части корпуса к стене. Для этого необходимо предусмотреть дополнительный вырез на соответствующей стороне шкафа.

Главным нюансом, который должен быть учтен, является возможность двигать панель, то есть после закрепления корпуса подвижная часть вытяжного устройства должна свободно выезжать.

Монтаж встраиваемой вытяжки в шкаф со стороны крепления воздуховода не должен производиться «намертво». Имеется ввиду, что данное соединение достаточно закрепить хомутом

Делается это с достаточным усилием, чтобы обеспечить максимальную герметичность, но важно сохранить возможность демонтажа конструкции, так как периодически придется эти элементы отсоединять друг от друга с целью очистки системы от наслоений частиц загрязнений

Особенности выбора воздуховода

Решая, как встроить вытяжку в шкаф своими руками, необходимо сделать выбор типа и материала вентиляционного канала. Наиболее подходящими для кухни являются следующие разновидности:

  • гофрированный воздуховод;
  • пластиковый воздуховод прямоугольного или круглого сечения.

Установка встраиваемой вытяжки на кухне чаще всего является следствием необходимости экономии пространства. Следовательно, круглый вентиляционный канал приобретать нецелесообразно, так как короб прямоугольного сечения займет намного меньше места. Далее, преимуществом пластикового канала является лучшая пропускная способность, что обеспечивается гладкими стенками. Однако установка встроенной вытяжки своими руками с применением гофры, несмотря на усиленный шумовой эффект во время работы из-за гофрированной структуры стенок, не требует наличия колен, что в свою очередь исключит вероятность появления завихрений воздушных потоков в вытяжной системе.

При установке гофрированного канала следует помнить, что располагать его необходимо в растянутом виде, так как загрязнения будут задерживаться в щелях и впадинах на всей протяженности такого воздуховода. Явным плюсом данной разновидности материала является отсутствие необходимости приобретать дополнительно еще и переходники, так как гофра хорошо поддается деформации и из круглого сечения при небольшом приложении усилия пальцев можно получить прямоугольную форму. Таким образом, у каждого из видов вентиляционных каналов есть преимущества и недостатки, соответственно, определенных рекомендаций, какой из них выбрать, предоставить нельзя, так как решение должен принять владелец жилья, исходя из учета всех параметров помещения и техники.

Приятный бонус! Виды воздуховодов для вытяжек

Эксклюзивно для наших читателей редакция подготовила небольшой подарок. Сейчас мы расскажем вам о видах воздуховодов для вытяжной техники. Этот момент часто упускают из вида, но любая вытяжка для кухни с отводом воздушных и паровых масс будет менее эффективна при неправильном подборе данного компонента.

Широкий ассортимент элементов воздуховода. Как не ошибиться?

На сегодняшний день различают следующие виды воздуховодов:

Вид воздуховодаДостоинстваНедостатки
По форме:
ПрямоугольныйЭстетичен, удобно спрятать за шкафами, широкие возможности по сложности сборки.Невысокая пропускная способность, в сравнении с круглой или овальной формой.
ПлоскийСм. прямоугольный тип.См. прямоугольный тип.
КруглыйВысокая производительность.Громоздкий, сложно спрятать, нужен переходник, если вентиляционный люк прямоугольной формы.
ОвальныйСм. круглый тип.См. круглый тип.
По материалу:
ПластмассаНе коррозирует, имеет небольшую массу, простота сборки, невысокая стоимость.Требует большого количества дополнительных элементов при сборке, плохая сопротивляемость высоким температурам.
СтальДоступные цены, жаропрочность, гладкая поверхность не скапливает гарь и жир.Большая масса конструкции, требуются материалы для герметизации, издают шум при работе системы.
АлюминийПростота монтажа, стойкость к высоким температурам.Не эстетичен, невысокая прочность, склонен к образованию конденсата.
По конфигурации:
ГибкийМожет принимать любую форму, изменяемые габариты.При увеличении длины теряет производительность.
ЖёсткийПрепятствует накоплению копоти и жира, прост в установке.Высокая стоимость.

Принцип работы кухонной вытяжки

Перед тем, как сделать вытяжку на кухне, необходимо понимать сам принцип работы и функции данного прибора:

  • фильтрация и очистка воздуха в процессе тепловой обработки продуктов;
  • улавливание запаха и дыма в результате горения;
  • улавливание испарений с варочной поверхности;
  • защита стен, потолка и мебели от жирных брызг и копоти;
  • предотвращение распространения газообразных канцерогенов в другие помещения.

Кроме того, по существующим нормам, в помещении, где проходит приготовление пищи, необходимо обеспечить:

  • 10-кратный воздухообмен в течение часа;
  • регулярную очистку варочной поверхности моющими средствами.

Схема устройства кухонной вытяжки

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Понимать, как работает вытяжка на кухне необходимо для того, чтобы без проблем разобрать и собрать во время поломки данный бытовой прибор. Зная схему устройства, вы сможете каждые полгода самостоятельно производить прочистку, а это предотвратит возможное возгорание собравшегося жира, испарений.

Кухонные вытяжки могут производить очистку воздуха в помещении двумя способами, и делятся соответственно на 2 типа:

Проточная вытяжкаСчитается самой эффективной и производительной системой вентиляции. Грязный воздух в таких конструкциях отводится на улицу через вентиляционную систему.
Циркуляционная вытяжкаПроцесс очистки воздуха обеспечивается угольными фильтрами, находящимися в корпусе вытяжки, и выводится обратно в помещение. То есть работает в режиме рециркуляции. Привлекательность такого типа вытяжек в легкости и быстроте монтажа над варочной поверхностью.

Составляющие вытяжного механизма и аксессуары для вытяжки на кухню:

  1. Корпус. Может быть заводской сборки металлическим, а если же изготавливается вытяжка для кухни своими руками, – гипсокартонным или сделанным из фанеры.
  2. Вентиляционный механизм и редуктор (двигатель и вентилятор).
  3. Воздуховод прямоугольной формы.
  4. Система управления: кнопочная, ползунковая или сенсорная.
  5. Система фильтрации: металлическая, нетканое полотно, угольный фильтр.
  6. Соединительные детали.
  7. Прямоугольное колено.
  8. Настенная пластина.

Компоненты электросхемы вытяжки:

Электромотор«Сердцем» вытяжки является ее двигатель, от мощности которого зависит скорость всасывания воздуха, энергопотребление и уровень шума. Чем выше мощность – тем больше все эти показатели. Асинхронный многоскоростной электромотор обеспечивает движение воздушного потока через всю вытяжную систему. Благодаря подключению статорных обмоток обеспечивается разная частота вращения.
Вентилятор вытяжнойМожет иметь тангенциальную или осевую конструкцию.
Переключатель режима скоростиПредназначен для изменения параметров подаваемого на двигатель электрического напряжения. Самыми простыми и удобными переключателями считаются ползунковые и кнопочные. Сенсорные системы с дополнительной подсветкой применяются в дорогих моделях кухонных вытяжек.
Осветительные лампыОсвещение, которое встраивается в прибор, может быть оснащено галогенными или обычными лампами накаливания, а также светодиодными элементами. Последние наиболее предпочтительны, так как потребляют меньше электроэнергии.
ФильтрыЛюбая вытяжка имеет жироулавливающий фильтр из нержавеющего материала, который находится непосредственно над варочной поверхностью. Основная его задача – улавливать крупные частицы грязи и жира. В некоторых моделях предусмотрены одноразовые фильтры из нетканого материала. Для тонкой очистки и обеззараживания воздуха применяются угольные фильтры.

Как установить вытяжку самостоятельно?

Если вы решили не изготавливать шкаф, а реконструировать имеющийся. Прежде чем это проделать, выберите материал, который будет применяться для вентиляционного канала и подготовьте инструменты, которые понадобятся вам для работы.

Тип материала воздуховода

  1. Пластик. Может иметь прямоугольную или круглую форму, разный размер и диаметр. Такая система имеет гладкие стенки, за счет которых увеличивается уровень отвода воздуха, и грязь меньше оседает на стенках. Одним из минусов является наличие дополнительных колен, стыковые места которых, нужно заделать герметиком.
  2. Из гофры. Может принять любой угол, не требует установки дополнительных колен. Резкий угол снизит эффективность работы, поэтому он не должен превышать 80 градусов. Загрязнения липнут на стенках в большем количестве.

Выбор того или иного материала происходит из параметра устройства, габаритов шкафа и личных предпочтений.

Монтаж вытяжки в шкаф

Особенности оборудования кухонного шкафа под вытяжку встраиваемого типа зависят от того, на какой модели вы остановились. Такие устройства могут быть полновстраиваемыми (этот вариант предпочтителен, если вы выбрали модель с большими габаритами), а также частично монтироваться в мебель (например, встроенная вытяжка для кухни 50 см может выглядывать за пределы шкафа и не портить восприятие дизайна).

Внимание! Существует отдельная категория встраиваемых моделей, которые устанавливаются не в шкафу, а в столешнице рядом с варочной поверхностью. Как встраивается вытяжка в шкаф? Этот процесс не занимает много времени и не требует высокого профессионализма

Как встраивается вытяжка в шкаф? Этот процесс не занимает много времени и не требует высокого профессионализма.

Достаточно последовательно выполнять следующие действия:

  1. После выбора подходящей модели подготовьте навесной шкаф под вытяжку. Его размеры по длине и ширине должны немного превышать параметры вытяжной техники: так вы снизите риск поломок и возгораний при ее эксплуатации. Шкафчик под вытяжку больших размеров придется делать на заказ или конструировать самостоятельно. Шкафчик над вытяжкой, которая монтируется внутрь только частично, может не соответствовать размерам корпуса: достаточно прорезать в дне подходящее отверстие.
  2. Расстояние между вытяжкой и варочной поверхностью лучше просчитать заранее. Газовые плиты более пожароопасны и негативно влияют на исправность вытяжки, поэтому расстояние между этими видами техники должно превышать 75 см. Для электрических плит достаточно 65 см. Не делайте расстояние чрезмерно большим, чтобы не снизить эффективность очистки.
  3. Спланируйте, каким образом обработанный воздух будет выводиться наружу. Если вы выбрали циркуляционную модель – зоны выхода воздуха уже предусмотрены. К моделям с отводом подсоедините вентиляционную трубу, которая будет выводить воздух в шахту.
  4. Разберитесь с проводкой: вытяжки работают на электричестве, и, если размещение розетки поблизости не планируется, вам придется подключать устройство в сеть другими способами.
  5. Если шкаф над вытяжкой не приспособлен к ее монтажу, проделайте в стенках отверстия для крепителей. Для удобства расчертите горизонтальную ось – и просверлите места для шурупов, ориентируясь на форму и размеры техники.
  6. Приступайте к установке встраиваемой в шкаф кухонной вытяжки в строго горизонтальном направлении.
  7. Подведите все необходимые коммуникации: подсоедините проводку, а также гофр или другой тип вентиляционной трубы. Убедитесь, что система загерметизирована.

После завершения монтажных работ включите вытяжку, чтобы убедиться в ее исправности.

Встраиваемые в шкаф вытяжки для кухни могут стать надежным помощником только в том случае, если вы не допустили ошибок при ее установке и выбрали модель хорошего качества.

Поэтому предлагаем вам разобраться, какие производители могут гарантировать долгий срок службы своей встраиваемой техники.

Установка встраиваемой вытяжки


Установка встраиваемой вытяжки Схема Напомню, высота установки любой вытяжки, в том числе наклонной, над электрической плитой должна быть более 650 мм, над газовой плитой выше 750 мм.

Для установки встраиваемой вытяжки шкаф под вытяжку нужно снять. Работы по подготовке шкафа к встройке связаны с выпиливанием отверстия под воздуховод и перемещение нижней полки шкафчика, если она есть. Поэтому для работ нужно подготовить следующий инструмент.

Инструмент для работ

  • Электрический лобзик;
  • Дрель с набором сверл;
  • Набор отверток;
  • Рулетка;
  • Карандаш;
  • Циркуль (по желанию);
  • Скотч бумажный.

В комплект с вытяжкой, обычно, вкладывают шаблон разметки для встройки. Шаблон делается на листе бумаги с реальными размерами встройки.

Далее будьте внимательны! Если в шкафчике есть нижняя полка, её нужно открутить и снять. Если в шкафчике нет нижней полки (это специальные шкафы для встройки), то крепление мойки нужно проводить к средней полке такого шкафа.

Важно понимать, что полка к которой будет закреплена вытяжка должна быть закреплена к стенкам шкафа саморезами (видео 1) или специальными мебельными винтами (видео 2). Шаблон разметки необходимо скотчем закрепить на нижнюю полку шкафа при помощи бумажного скотча

Линии выпила и отверстия для крепления вытяжки нужно карандашом перенести с шаблона на полку

Шаблон разметки необходимо скотчем закрепить на нижнюю полку шкафа при помощи бумажного скотча. Линии выпила и отверстия для крепления вытяжки нужно карандашом перенести с шаблона на полку.

Далее выпиливаем круглое отверстие для воздуховода и сверлим 4 отверстия для крепления вытяжки.

Отверстие для воздуховода нужно также выпилить в верхней полке шкафа.

Если нижней полки в шкафчике нет, разметка и выпил отверстия под воздуховод, делаются в средней полке шкафчика.

После выпила и сверления полка готова для встройки. Вытяжку нужно закрепить на полке. Крепление проводиться четырьмя саморезами, которые вы найдете в комплекте. Далее полка с уже прикрепленной вытяжкой ставиться в шкаф.

Статья по теме: Новая электрическая розетка для плиты, подготовка к работе: замена старой розетки для плиты, часть 1

Важно. Перемещенная нижняя полка или средняя полка, к которой крепиться вытяжка, должны быть закреплена к боковым стенкам саморрезами

При этом не забываем сделать следующее:

  • Пропустить кабель питания через шкаф. Для кабеля нужно подготовить в полках нишу или отверстие (смотрим видео 1);
  • К вытяжке прикрепить переходной фланец с обратным клапаном. Если используется гибкий воздуховод его стягивают хомутом. Если вы используете жесткий воздуховод и он не плотно одевается на фланец, его нужно смазать герметиком или обмотать сантехническим скотчем.

Как правильно сделать монтаж

После подготовительного этапа, разметки и расчетов, переходят к вырезанию подходящих по размеру отверстий в мебели. В нижней горизонтальной стенке вырезается деталь по размеру прибора. Либо нижняя стенка убирается вовсе.

В верхней стенке вырезается отверстие под воздуховод. Здесь нужно учитывать, какой формы он будет.

Поскольку шкафчик «ослаблен» вырезанными элементами, его можно дополнительно укрепить изнутри при помощи небольших уголков.

Крепление вытяжки в шкаф осуществляется двумя способами:

  • Можно закрепить прибор в мебели, а уже ее повесить на стену.
  • Либо прорезать еще одно отверстие в задней стенке, и закрепить шкаф и вытяжку независимо друг от друга.

Крепление осуществляется на саморезы, а для стены используют дюбеля. Бывают ситуации, когда трубы газового снабжения мешают плотной установке вытяжки на стену. В таком случае, можно приобрести длинные шпильки, у которых с одной стороны есть резьба, а на другом конце они выглядят, как обычные саморезы. Они позволят закрепить прибор на некотором расстоянии от стены.

Если в шкафчике имеется полка, то крепить вытяжку лучше к ней. Преимущество в том, что наружные стенки не повреждаются лишними отверстиями. Однако потребуется проделать еще одно отверстие под воздуховод.

Если в вытяжке имеется выдвижная панель, нужно убедиться, что детали шкафчика не препятствуют ее свободному ходу. В противном случае, делается подгонка – немного спиливается мешающий край дверцы, например.


Схема монтажа вытяжки

Теперь соединяется корпус с воздуховодом. Соединение должно делаться так, чтобы при необходимости его можно было разобрать и прочистить засоряющиеся детали. С другой стороны, все должно быть выполнено максимально герметично (используется силиконовый герметик).

Прямоугольные металлические и пластиковые воздуховоды обладают наилучшими показателями. Однако гофрированный воздуховод проще в установке. Его требуется максимально растянуть, чтобы уменьшить складки, а излишек отрезать.

На выходном отверстии устанавливается клапан, предотвращающий обратную тягу. По желанию владельца, гофрированный воздуховод прячется в эстетичный короб.

Гофрированный вариант воздуховода производит шум во время работы. Современные пластиковые аналоги лишены этих недостатков. Их внутренняя поверхность гладкая, а внешний вид не бросается в глаза. Но придется подбирать угловые стыковочные детали и все швы прорабатывать герметиком.


Вытяжная система после установки

Зачастую проблему отведения грязного воздуха, хозяева решают, направив конец воздуховода в шахту общедомовой вентиляции. Делать этого не советуется по нескольким причинам:

  • Перекрытие канала лишает кухню всякого проветривания, пока вытяжка выключена. Получается что, либо придётся открывать окно (что неудобно зимой), либо держать вытяжку постоянно включенной.
  • Через вытяжку может происходить обратное задувание в комнату, а содержимое шахты полно посторонних запахов и пыли.
  • И наконец, чтобы вытяжка хорошо работала, канал должен быть чистым. Часто ли производится очистка вентиляционных шахт в вашем доме?

Идеальным решением будет монтаж дополнительного отверстия непосредственно на улицу.

Итак, если все сделано правильно, вытяжное устройство сможет эффективно очищать кухню не только от посторонних запахов и гари, но и поддерживать комфортную температуру, удаляя душный жаркий воздух. При этом о существовании встраиваемой модели будет напоминать только слабый звук от работы.

Для того чтобы воздух в ванной не был слишком переувлажненным (ведь влага – предпосылка появления плесени), можно установить вытяжку. Вытяжка в ванную комнату – советы по выбору и монтажу.

Виды приточно-вытяжных установок для квартир разберем в этом материале.

Разновидности

В первую очередь встраиваемые вытяжки можно разделить по технологии размещения. Бывают следующие модели:

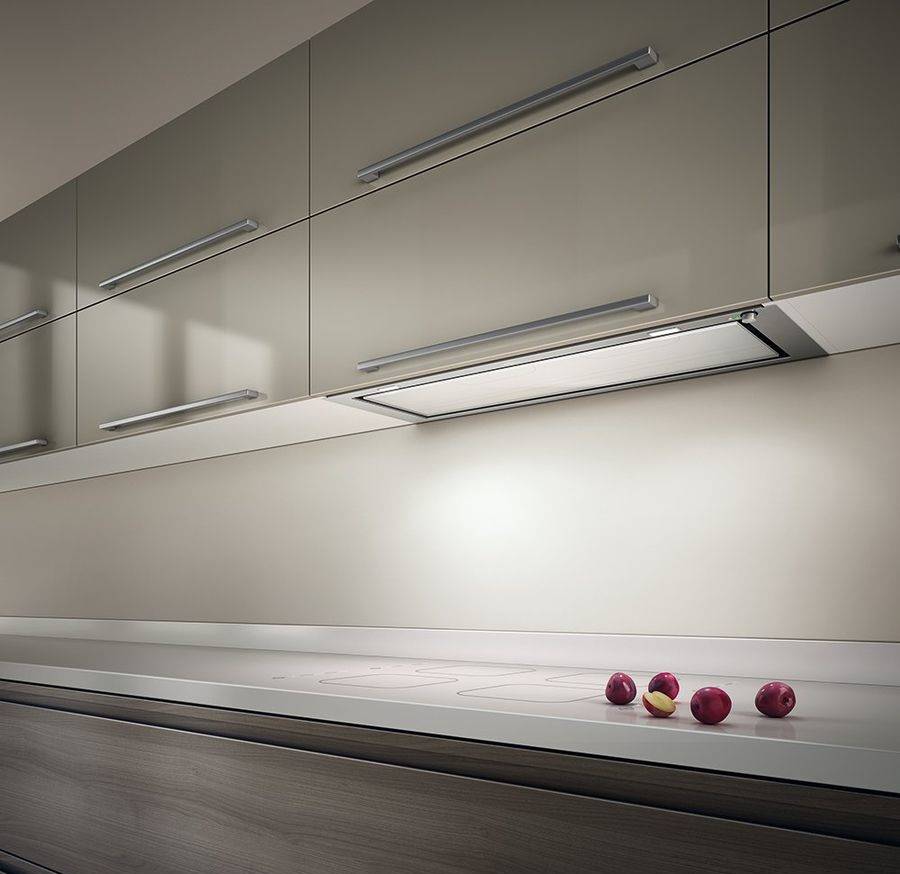

Полновстраиваемая — корпус вытяжки полностью находится в шкафу, так же как компоненты системы дымохода, подключаемые к вентиляции. Такой вариант надежен и отличается доступной стоимостью

Важно, чтобы встраиваемая в шкаф вытяжка соответствовала размерам ящика мебели, это необходимо для эстетичного размещения.
Выдвижная — имеет удобный механизм. Ее следует выбирать в том случае, если нет желания делать вытяжку постоянным элементом дизайна кухни

Корпус прибора размещается внутри шкафа, во время использования плиты выдвигается вручную.

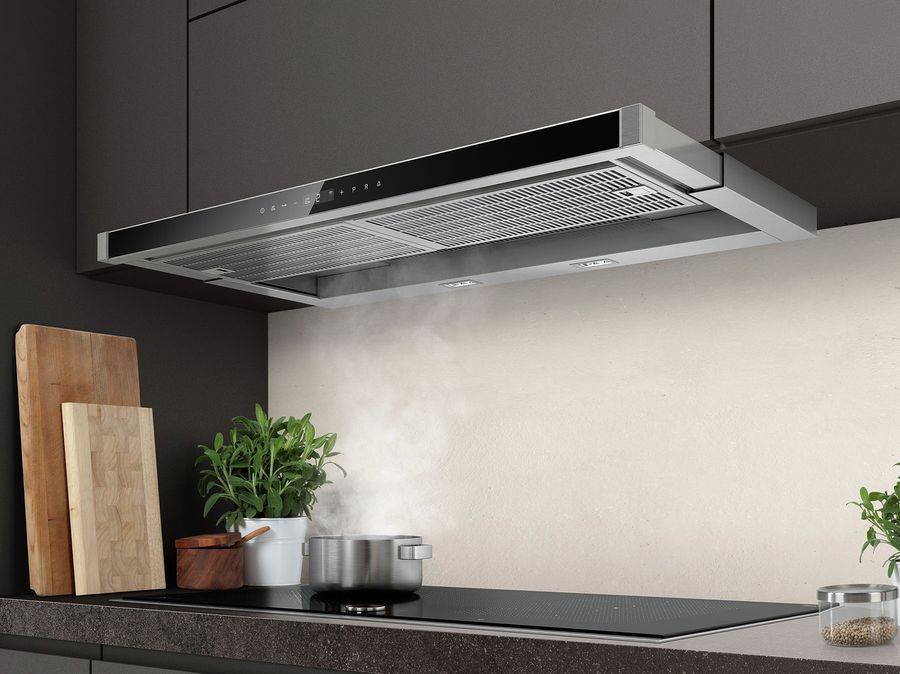

Телескопическая — одна из наиболее интересных и компактных моделей, позволяющая выгодно экономить рабочее пространство при использовании. Такая система предполагает выдвижную конструкцию из нескольких сегментов. В сложенном виде вытяжка незаметна. В выдвинутом положении значительно увеличивается по площади и позволяет удалять все образующиеся испарения.

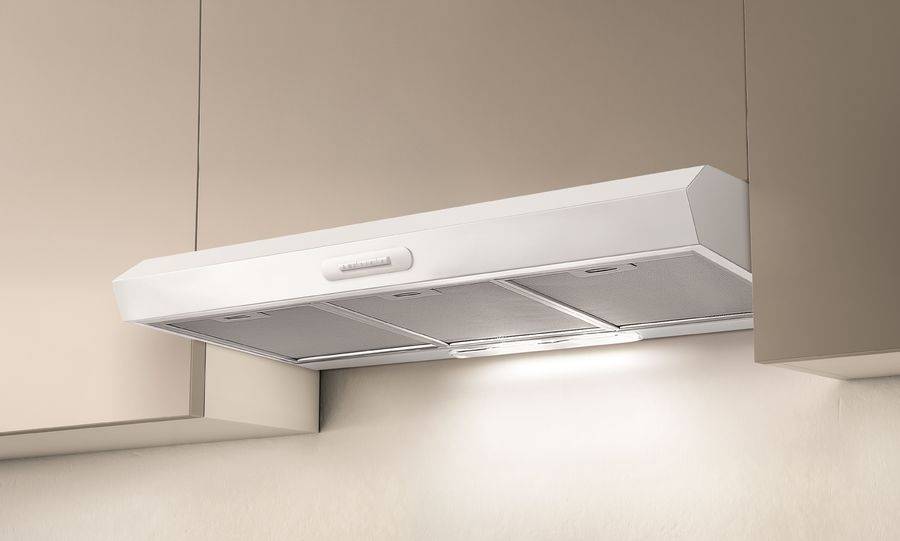

Козырьковая — еще одно простое, недорогое и надежное решение. Вытяжка монтируется к стене или шкафчику, включается и отключается по необходимости при помощи кнопки.

ПолновстраиваемаяВыдвижнаяТелескопическаяКозырьковая

Принцип работы

Главное и единственное назначение кухонной вытяжки – очистка атмосферы помещения от вредных испарений варочной панели. Конструкция любой модели содержит вентилятор и основана на двух принципах работы:

  1. Рециркуляционный.
  2. Проточный.

Рециркуляционный

Вытяжное оборудование предназначено для работы без установки воздуховода. Оно функционирует без соединения с вентиляционным каналом. Очистка загрязнённого воздуха происходит за счёт его прохождения через систему фильтров без отвода в вентиляцию, и он не выходит наружу, оставаясь внутри кухни.

Благодаря автономной системе очистки, установка печи и вытяжки не привязана к месту положения вентиляционной шахты. Недостатком рециркуляционного метода считается отсутствие свежести очищенного воздуха.

Проточный

Проточные воздухоочистители сбрасывают загрязнённый поток в отводную трубу, подсоединённую к вентиляционной шахте. Отток воздушных масс восполняется за счёт проветривания помещения. Перепад давления создаёт свежий приток с улицы.

Телескопические кухонные вытяжки встраиваемые в шкаф

Телескопические модели представлены с одним мотором и с двумя. Такие воздухоочистители имеют турбину. Максимальная производительность телескопических вытяжек может достигать 1000 м3/час.

Независимо от производительности любая установка этого типа компактна, а благодаря выдвижной панели можно расширять рабочую площадь. При необходимости створки легко задвигаются на место. Фронтальная панель – эта та часть, которую можно увидеть, все остальное прячется в шкаф. Подсветка также встроенная.

Помимо двух режимов работы, воздухоочистители в своей комплектации имеют два фильтра – угольный и жироулавливающий. Именно они задерживают жир и очищают «отработанный воздух» от копоти и запаха.

Важным параметром установок является уровень шума при работе. Ширина таких воздухоочистителей может быть 500 мм, 60 0мм, 900 мм.

По цветовой гамме ограничений нет. Чаще пользуются успехом модели, у которых корпус сделан из нержавейки. Такие вытяжки за счет возможности замены фильтров, прослужат долго.

Телескопическая вытяжка предполагает регулирование полезной площади устройства

Фильтры меняются довольно часто – 4 раза в год. Это основной недостаток, а также высокая цена. Современные телескопические вытяжки управляются сенсорно или с помощью пульта ДУ.

Для некоторых покупателей важны также дополнительные функции, которые встречаются в более дорогих моделях:

  • управление с помощью голоса;
  • яркость света во встроенной подсветке можно регулировать;
  • в автоматическом режиме может производиться смена режимов работы;
  • функция включения и выключения вытяжки производится по таймеру;
  • специальные датчики, которые реагируют на загрязнение фильтров.

При покупке вытяжки необходимо смотреть гарантийный срок. У высококачественных моделей он составляет минимум 3 года. Также рекомендуем прямо в магазине проверить насколько громко она работает.

6 Набор инструментов для самостоятельного монтажа

Вытяжные шкафы конструируются собственноручно по представленному выше руководству. Выполнение операции требует присутствия набора этих инструментов:

Дрель.

Лобзик.

Шурупы крепежные.

Молоток.

Сверло длинное.

Отвертка.

Строительная рулетка.

Вытяжка этого типа должна быть закреплена шурупами. Шкаф под вытяжку должен совпадать с ее размерами. Это требуется для верного монтажа, правильной работы установки. Циркуляционные, встраиваемые вытяжные системы имеют одинаковую продуктивность работы. Ни обеспечивают оборот воздуха при готовке, убирая запахи. Пары выводятся моментально. Большие частицы жира, пыли остаются на фильтре.

Менять эту подкладку придется 1-3 раза в год. Расчёт размера места монтажа системы должен быть исполнен точно. Встроенная конструкция, не имеющая воздуховода не требует дополнительных мер монтажа. Система прикрепляется к шкафу, стоит дороже конструкции с воздуховодом. Конструкция, встроенная внутрь кухонной мебели незаметна, так как отлично вписывается в общий стиль кухни и при этом не теряет своей функциональности.

Систему после использования, если она не регулируется автоматически, не нужно выключать. Пусть она работает еще 10 минут, тогда все лишние запахи устраняется в полном объеме. Шкаф скрывает эстетически непривлекательные элементы конструкции, оставаясь при этом функциональной единицей кухонного пространства.

Купить вытяжку в магазинах бытовой техники с гарантией 3 лет современный потребитель имеет возможность 7 дней на неделе. Вытяжная, встроенная конструкция стоит в 2 раза дороже обычной всегда, продуктивность ее сравнивается с профессиональными моделями. Монтировать самостоятельно стоит по инструкции, если не удается, человеку лучше обратится за помощью к  мастеру.

Рекомендуем к просмотру подробные обзоры аппаратов

Угловые вытяжки

Разнообразие кухонных гарнитуров предполагает наличие различных моделей вытяжек, которые друг от друга отличаются формами. Один из распространенных вариантов – вытяжка угловая. Конструкция специально изготавливается под угол помещения с таким расчетом, чтобы прибор точно вошёл между смежными стенами, не оставляя зазоров. Такие вытяжки устанавливаются в угловые навесные шкафы, но используют их лишь в том случае, если в кухонном гарнитуре варочная панель по замыслу дизайнеров монтируется именно в углу помещения Г-образного гарнитура.

На фото ниже этот вариант показан.

Если обычный шкафчик своими руками собрать не представляет большого труда, то угловая модель сложнее. Поэтому чаще всего хозяин кухни делает такую мебель на заказ с учётом установки встраиваемой вытяжки. Под неё обязательно разрабатываются чертежи, в которых определяются размеры шкафа и его форма

Поэтому важно, чтобы предмет кухонной мебели перед началом изготовления был разработан с учётом дизайна кухонного гарнитура. Здесь придется соотнести все параметры, а значит, важно точно промерить место посадки шкафа, а уже под него подбирать бытовой прибор

Особенности и преимущества конструкции

Вытяжка встраиваемого типа может иметь стандартную купольную конструкцию с подключением к вентиляции, а может быть и более компактной, с замкнутым циклом очистки воздуха. Подходящая модель выбирается исходя из планировки кухни и размещения прибора. Основным назначением конструкций любого типа и модели является удаление пара, дыма, запахов, продуктов сгорания, взлетающих в воздух частиц жира.

Встраиваемые модели вытяжек популярны благодаря своей незаметности, так как их корпус убран внутрь шкафа, многофункциональности. К преимуществам такой техники можно отнести их эстетичность, возможность использования с гарнитурами разных стилей. Встраиваемые в шкаф вытяжки отличаются небольшим объемом потребления энергии, легкостью монтажа, минимумом шума

Важно и то, что они компактны, не занимают много места. Минусом является не всегда высокая мощность, особенно у моделей с замкнутым циклом фильтрации — вытяжек с рекуперацией

Как спрятать вытяжной трубопровод?

Аккуратный монтаж воздуховода не является гарантией попадания его конструкции в концепцию дизайнерского оформления кухни

Особенно если он собирался из привлекающей внимание блестящей гофры. Декорирования или маскировки смонтированной конструкции в этом случае не избежать. Более подробно читайте тут

Более подробно читайте тут.

Основными способами, чтобы скрыть трубу, являются:

  1. Заранее предусмотренный специальный гипсокартонный или пластиковый короб.
  2. Натяжные и подвесные потолочные конструкции, которые также помогают скрыть наружные элементы других проведенных инженерных коммуникаций.
  3. При возможности трубу пропускают через подготовленную нишу в подвесной мебели.
  4. Закрыть коммуникации помогают фальш-панели с декором мебельного фасада или примыкающей стены. Обычно их крепят или устанавливают на подвесные блоки кухонной мебели.

Процесс изготовления вытяжки

Его можно разделить на этапы:

Схема работы вытяжки.

Первый этап – подготовка материалов и оборудования. Если чего-то из указанного списка нет, следует посетить строительный магазин. Приборы можно взять напрокат. Второй этап – нанесение разметки. Для того чтобы не испортить эстетический облик помещения, следует тщательно произвести замеры. Потребуется обустройство не только вытяжки. Вам следует разместить также воздуховод. Его можно аккуратно замаскировать, воспользовавшись гипсокартоном. Самый простой вариант разметки получается в случае, когда отверстие под вентиляцию проделано сверху над плитой. Когда отверстие расположено в ином месте кухни, потребуется разместить короб, в котором будет проложена воздуховодная труба. Совет! Если на вашей кухне планируется отделка потолка гипсокартоном, вы можете частично скрыть воздуховод под ним.

Третий этап – создание каркаса под воздуховод. Для этого потребуются оцинкованные металлические профили. При помощи анкеров их закрепляют по всему периметру будущего воздуховода. Хорошо, если труба будет идти по прямой. В том случае, когда такой вариант невозможен, профиль следует закреплять с изгибами в необходимых местах. Разметку для воздуховода наносят на потолке. Первый профиль, который служит стартом, вниз прокладывают несколькими отдельными частями. Их же крепят при помощи саморезов. Четвертый этап – завершение работ по обустройству гипсокартонного короба. Чтобы закончить работы, потребуется на уже выполненные подвесные части закрепить вторую панель от первичного профиля. Его вы использовали как точку старта работ. Когда будет готова нижняя часть, на нее монтируют планки поперечного типа. Их же впоследствии следует обшить гипсокартоном. Пятый этап – формирование корпуса кухонной вытяжки. Итак, когда все черновые работы выполнены, можно приступать к обустройству непосредственно вытяжки. На стены кухни закрепляется нижняя часть будущего прибора. Ее также выполняют из профиля. Если на вашей кухне для вытяжки предусмотрена ниша, это дополнительно облегчит задачу. В противном случае придется дополнительно прикреплять нижнюю часть к основному коробу с боков. Все части вытяжки вырезаются из металлического профиля и соединяются с нижней частью. Чтобы сделать конструкцию более жесткой, потребуется усилить боковые стороны перемычками. Их также выполняют из профиля. Шестой этап – присоединение воздуховода к вентиляционной системе

Чтобы выполнить процедуру по отделке кухонной вытяжки, ее корпус и короб, в котором размещается воздуховод, обшивают гипсокартоном. Затем на готовую конструкцию наносят шпаклевку. С ее помощью маскируются крепежные элементы и гипсокартонные швы. После этого вытяжку можно покрасить. Некоторые предпочитают другие варианты декорирования этого кухонного прибора.

Схема расположения розеток на кухне.

Этот вид конструкции прекрасно подойдет как для активной, так и для пассивной вытяжки. Если вы выберете первый тип, внутрь корпуса потребуется вмонтировать двигатель электрического типа. Его нужно будет подсоединить к сети.

Второй вариант самодельной кухонной вытяжки выполняется из фанеры. Эта вытяжка используется только для активного типа приборов.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
